0 绪论【隧道按使用功能分类时有哪些交通隧道、水工隧道、市政隧道、矿山隧道【交通山岭隧道的主要功能及特点功能:既可使线路顺直,避免许多无谓的展线,缩短线路,又可以减小坡度,使运营条件得以改善,从而提高牵引定数,多拉快跑。
特点1.克服高程障碍2.裁弯取直(缩短线路) 3.避开不良地质地段4.避开其他重要建筑或工程等第一章【越岭隧道选择位置时要考虑的主要因素是什么?(1)垭口位置的选定:从地形上考虑,隧道宜选在山体比较狭隘的鞍部即垭口附近的底部通过,因为垭口处的山体相对较薄,隧道的穿越长度较短,有利于降低工程投资,但地质条件对垭口位置影响也较大,应优先选择地质相对较好的垭口。
(2)隧道高程的确定:综合考虑工程造价和运营效率等要素对隧道进行比选,给出最佳方案。
【选择洞口位置时应遵循的原则是什么?其工程意义是什么?原则:早进晚出。
工程意义:在决定洞口位置时,为了施工及运营的安全,宁可早一点进洞,晚一点出洞,虽然使隧道长了些,但却较安全可靠。
应把握好合理的边、仰坡的坡率、和刷坡高度的衡量尺度,科学合理的选择洞口位置。
【能否解释隧道纵坡的形式、适用条件及限制坡度?纵坡的形式:单坡和人字坡。
适用条件:(1)单坡。
多用于线路的紧坡地段或是展线的地区及河谷隧道中,可以争取高程。
(2)人字坡。
多用于越岭隧道、大长隧道,尤其是越岭隧道。
限制坡度:对于车辆的行驶,线路的坡度以平坡最好,既不要冲坡也不要带制动行驶,产生的废气最少,这对于封闭的隧道是最有利的,为满足排水需要,最小坡度不宜小于3‰,一般情况下,最大坡度不宜大于3﹪。
对于铁路而言,不同的线路等级有不同的限坡,隧道内线路的最大允许坡度应在明线最大限制坡度上乘以一个折减系数。
第二章【隧道净空:隧道衬砌内轮廓线所包围的空间。
【隧道建筑限界:为了保证隧道内各种交通工具的正常运行与安全,规定在一定宽度和高度范围内不得有任何障碍物的空间范围【隧道衬砌有哪些类型?各自的适用条件是什么?1)整体式混凝土衬砌:是指就地灌注混凝土衬砌,也称模筑混凝土衬砌。
隧道工程课后习题参考答案一、名词解释:1、隧道:修建在地下、两端有出入口,供车辆、行人、水流及管线等通过的通道。
2、复合式衬砌:把衬砌结构分成不止一层,在不同的时间上先后施作的衬砌。
3、洞门:在隧道洞口用圬工结构砌筑并加以一定建筑物装饰的支挡结构物。
4、明洞:用明挖法修建的隧道。
5、避车洞:列车通过隧道时,为保证洞内人员及维修设备安全,在隧道两侧边墙上交错均匀地修建了洞室,用于躲避列车,故称之为避车洞。
6、纵向式通风:在通风机的作用下使风流沿着隧道全长方向流动的通风方式。
7、围岩:是指隧道开挖后其周围产生应力重分布范围内的岩体,或指隧道开挖后对其稳定性产生影响的那部分岩(土)体。
8、围岩分级:根据岩体的若干指标,按照稳定性将围岩分成不同的级别。
9、洞口段:指洞口浅埋段,即开挖可能给洞口地表造成不良影响的范围。
10、岩爆:岩体中聚集的高弹性应变能因隧道开挖而发生的一种应力突发现象。
二、简答题:1.隧道按使用功能分类时有哪些?答:交通隧道、水工隧道、市政隧道、矿山隧道、军工与人防工程2.交通山岭隧道的主要功能及特点。
答:功能:1.克服高程障碍,2.裁弯取直(缩短线路),3.避开不良地质地段,4、避开其他重要建筑物等;特点:优点1.缩短线路长度,减少能耗, 2.节约地皮,3.有利于环境保护 ,4.应用范围广泛;缺点1.造价较高, 2.施工期限,3.施工作业环境和条件较差。
3.隧道工程勘察的基本内容是什么?地质调查后应提供的主要资料有哪些?答:基本内容:(1)隧道工程调查,(2)隧道路线确定,(3)洞口位置选择。
资料选择:隧道所在地区自然条件调查、隧道工程对周围环境影响的调查、工程地质及水文地质的勘察、地形测量、导线测量。
4.越岭隧道位置选择时要考虑的主要因素是什么?答:路线总方向上的垭口2.地质条件3.隧道长度4.两侧展线难易程度5.工程量大小6.路、桥、隧总体线形。
5.选择洞口位置时应遵循的原则是什么?期工程意义是什么?答:原则:早进洞、晚出洞意义:确保施工、运营的安全。
隧道工程试题带参考答案
拥堵,减少交通拥堵的发生。
②判定标准是根据车辆通过隧道的时间和隧道长度来确定。
一般来说,隧道长度超过3公里,车辆通过时间超过5分钟,就可以采用早进晚出原则。
2.隧道支护有哪些常见的方法?
常见的隧道支护方法包括:钢筋混凝土衬砌、喷锚支护、锚杆支护、拱形支护、钢拱支护、钢带支护等。
不同的支护方法适用于不同类型的围岩和地质条件。
3.隧道施工中如何避免地质灾害的发生?
在隧道施工中,要进行充分的地质勘察和预测,了解地质条件和围岩性质,选择合适的隧道选线和支护措施。
在施工过程中,要加强监测,及时发现和处理地质灾害隐患,采取相应的防治措施,避免灾害的发生。
同时,要加强人员培训,提高施工人员的安全意识和应急处置能力。
4.隧道施工中如何保证施工质量?
要保证隧道施工质量,需要进行充分的前期准备工作,包括地质勘察、设计、施工方案制定等。
在施工过程中,要加强
质量监督和检验,严格执行质量控制标准,及时发现和处理施工中的质量问题。
同时,要加强施工人员的培训,提高其技能水平和质量意识,确保施工质量符合规范要求。

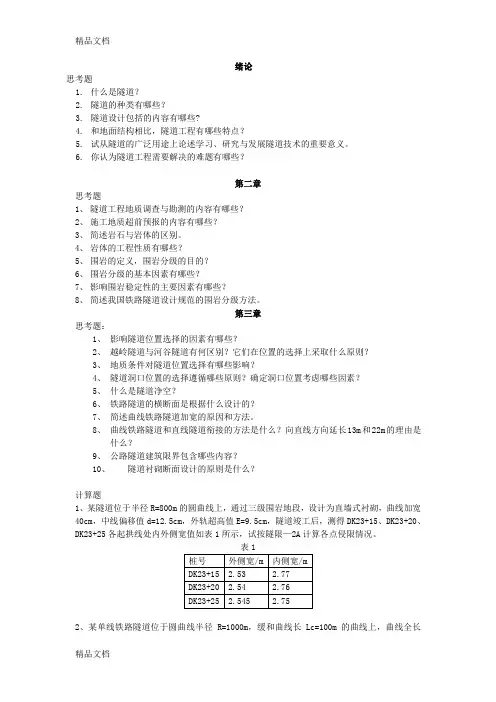

绪论思考题1.什么是隧道?2.隧道的种类有哪些?3.隧道设计包括的内容有哪些?4.和地面结构相比,隧道工程有哪些特点?5.试从隧道的广泛用途上论述学习、研究与发展隧道技术的重要意义。
6.你认为隧道工程需要解决的难题有哪些?第二章思考题1、隧道工程地质调查与勘测的内容有哪些?2、施工地质超前预报的内容有哪些?3、简述岩石与岩体的区别。
4、岩体的工程性质有哪些?5、围岩的定义,围岩分级的目的?6、围岩分级的基本因素有哪些?7、影响围岩稳定性的主要因素有哪些?8、简述我国铁路隧道设计规范的围岩分级方法。
第三章思考题:1、影响隧道位置选择的因素有哪些?2、越岭隧道与河谷隧道有何区别?它们在位置的选择上采取什么原则?3、地质条件对隧道位置选择有哪些影响?4、隧道洞口位置的选择遵循哪些原则?确定洞口位置考虑哪些因素?5、什么是隧道净空?6、铁路隧道的横断面是根据什么设计的?7、简述曲线铁路隧道加宽的原因和方法。
8、曲线铁路隧道和直线隧道衔接的方法是什么?向直线方向延长13m和22m的理由是什么?9、公路隧道建筑限界包含哪些内容?10、隧道衬砌断面设计的原则是什么?计算题1、某隧道位于半径R=800m的圆曲线上,通过三级围岩地段,设计为直墙式衬砌,曲线加宽40cm,中线偏移值d=12.5cm,外轨超高值E=9.5cm,隧道竣工后,测得DK23+15、DK23+20、DK23+25各起拱线处内外侧宽值如表1所示,试按隧限—2A计算各点侵限情况。
表12、某单线铁路隧道位于圆曲线半径R=1000m,缓和曲线长Lc=100m的曲线上,曲线全长L=309.44m ,隧道进口桩号DK27+844,出口DK28+344,ZH 点桩号DK27+958,设计最高行车速度为120km/h 。
试计算隧道加宽值W ,中线偏移值d ,并绘图说明隧道断面的变化位置、线路中线和隧道中线的关系。
1.解:cm cm E 155.9<=,cm W W d 5.122/)(21=-=,曲线加宽cm W W W 40213=+= 则:内侧加宽1W =32.5cm ,外侧加宽2W =7.5cm 。
隧道试题及答案1. 隧道施工中,常用的支护方式有哪些?A. 喷射混凝土支护B. 钢筋混凝土支护C. 钢架支护D. 所有以上答案:D2. 隧道衬砌的主要作用是什么?A. 承受围岩压力B. 改善隧道内部环境C. 增强隧道结构稳定性D. 所有以上答案:D3. 隧道掘进中,遇到岩爆现象应如何处理?A. 加强支护B. 增加通风C. 暂停施工D. 所有以上答案:D4. 隧道施工中,地下水的处理方法通常包括哪些?A. 排水B. 堵水C. 降低水位D. 所有以上答案:D5. 隧道施工中,哪些因素可能影响隧道的稳定性?A. 围岩类型B. 地下水位C. 施工方法D. 所有以上答案:D6. 隧道衬砌的施工顺序通常是什么?A. 从隧道入口开始向内推进B. 从隧道中心向两侧推进C. 从隧道出口开始向外推进D. 从隧道两侧向中心推进答案:A7. 隧道施工中,采用新奥法施工时,其主要特点是什么?A. 初期支护与围岩共同承载B. 初期支护与围岩分离承载C. 初期支护与二次衬砌共同承载D. 初期支护与二次衬砌分离承载答案:A8. 隧道施工中,遇到软弱围岩时,应采取哪些措施?A. 增加支护强度B. 缩短开挖步距C. 采用超前支护D. 所有以上答案:D9. 隧道施工中,如何预防和处理隧道涌水?A. 采用注浆加固B. 增设排水系统C. 采用防水材料D. 所有以上答案:D10. 隧道施工中,采用盾构法施工时,盾构机的主要作用是什么?A. 挖掘隧道B. 支撑隧道C. 运输材料D. 所有以上答案:D。

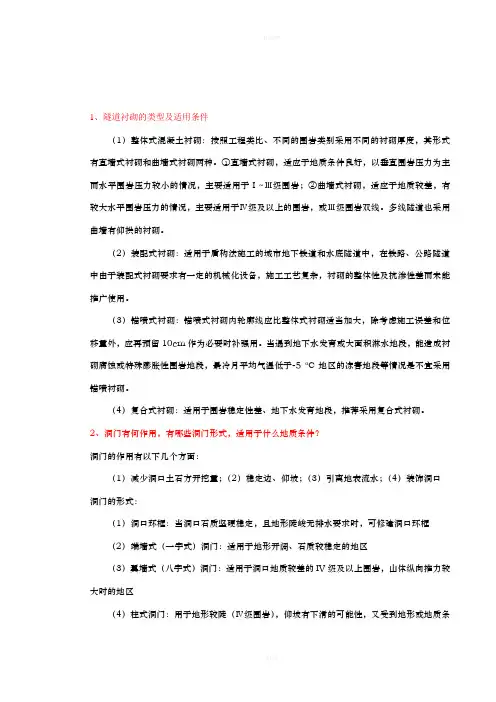

1、隧道衬砌的类型及适用条件(1)整体式混凝土衬砌:按照工程类比、不同的围岩类别采用不同的衬砌厚度,其形式有直墙式衬砌和曲墙式衬砌两种。
○1直墙式衬砌,适应于地质条件良好,以垂直围岩压力为主而水平围岩压力较小的情况,主要适用于Ⅰ~Ⅲ级围岩;○2曲墙式衬砌,适应于地质较差,有较大水平围岩压力的情况,主要适用于Ⅳ级及以上的围岩,或Ⅲ级围岩双线。
多线隧道也采用曲墙有仰拱的衬砌。
(2)装配式衬砌:适用于盾构法施工的城市地下铁道和水底隧道中,在铁路、公路隧道中由于装配式衬砌要求有一定的机械化设备,施工工艺复杂,衬砌的整体性及抗渗性差而未能推广使用。
(3)锚喷式衬砌:锚喷式衬砌内轮廓线应比整体式衬砌适当加大,除考虑施工误差和位移量外,应再预留10cm作为必要时补强用。
当遇到地下水发育或大面积淋水地段,能造成衬砌腐蚀或特殊膨胀性围岩地段,最冷月平均气温低于-5 o C地区的冻害地段等情况是不宜采用锚喷衬砌。
(4)复合式衬砌:适用于围岩稳定性差、地下水发育地段,推荐采用复合式衬砌。
2、洞门有何作用,有哪些洞门形式,适用于什么地质条件?洞门的作用有以下几个方面:(1)减少洞口土石方开挖量;(2)稳定边、仰坡;(3)引离地表流水;(4)装饰洞口洞门的形式:(1)洞口环框:当洞口石质坚硬稳定,且地形陡峻无排水要求时,可修建洞口环框(2)端墙式(一字式)洞门:适用于地形开阔、石质较稳定的地区(3)翼墙式(八字式)洞门:适用于洞口地质较差的IV级及以上围岩,山体纵向推力较大时的地区(4)柱式洞门:用于地形较陡(Ⅳ级围岩),仰坡有下滑的可能性,又受到地形或地质条件限制,不能设置翼墙的时候,柱式东门比较美观,适于城市附近、风景区或长大隧道的洞口(5)台阶式洞门:当洞门位于傍山侧坡地区,洞门一侧边仰坡较高,为提高靠山侧仰坡起坡点,减少仰坡高度,可设置台阶式洞门(6)斜交式洞门:当隧道洞口线路与地面等高线斜交时,为了缩短隧道长度,减少挖方数量,可采用平行于等高线与线路呈斜交的洞口(7)喇叭口式洞门:适用于高速铁路隧道,用以缓和高速列车的空气动力学效应3、什么是明洞?试述明洞的结构类型、受力特点和适用条件?隧道埋深较浅,上覆岩(土)体较薄,难采用暗挖法时,则应采用明挖法来开挖隧道。

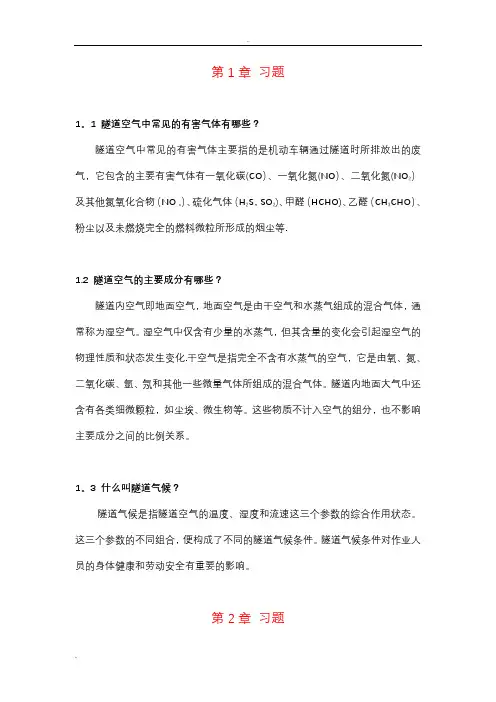

第1章习题1.1 隧道空气中常见的有害气体有哪些?隧道空气中常见的有害气体主要指的是机动车辆通过隧道时所排放出的废气,它包含的主要有害气体有一氧化碳(CO)、一氧化氮(NO)、二氧化氮(NO2)及其他氮氧化合物(NO x)、硫化气体(H2S,SO2)、甲醛(HCHO)、乙醛(CH3CHO)、粉尘以及未燃烧完全的燃料微粒所形成的烟尘等。
1.2 隧道空气的主要成分有哪些?隧道内空气即地面空气,地面空气是由干空气和水蒸气组成的混合气体,通常称为湿空气。
湿空气中仅含有少量的水蒸气,但其含量的变化会引起湿空气的物理性质和状态发生变化。
干空气是指完全不含有水蒸气的空气,它是由氧、氮、二氧化碳、氩、氖和其他一些微量气体所组成的混合气体。
隧道内地面大气中还含有各类细微颗粒,如尘埃、微生物等。
这些物质不计入空气的组分,也不影响主要成分之间的比例关系。
1.3 什么叫隧道气候?隧道气候是指隧道空气的温度、湿度和流速这三个参数的综合作用状态。
这三个参数的不同组合,便构成了不同的隧道气候条件。
隧道气候条件对作业人员的身体健康和劳动安全有重要的影响。
第2章习题2.1 描述隧道空气物理状态的参数主要有哪些?并简要说明其定义。
(1)描述隧道空气物理状态的参数主要有压力、温度、湿度、比容、密度、粘度、比热、焓等状态参数。
(2)空气的压力(压强在隧道通风中习惯称为压力)也称为空气的静压,用符号P表示,它是空气分子热运动对器壁碰撞的宏观表现,其大小取决于在重力场中的位量(相对高度)、空气温度、湿度(相对湿度)和气体成分等参数。
(3)温度是物体冷热程度的标志。
根据分子运动理论,气体的温度是气体分子运动动能的度量。
(4)空气的湿度是指空气的潮湿程度,有两种度量方法:绝对湿度和相对湿度。
(5)空气和其他物质一样具有质量,单位体积空气所具有的质量称为空气的密度,用ρ(kg/m³)表示。
(6)单位质量物质所占的容积称为比容,用υ(m³/kg)表示。

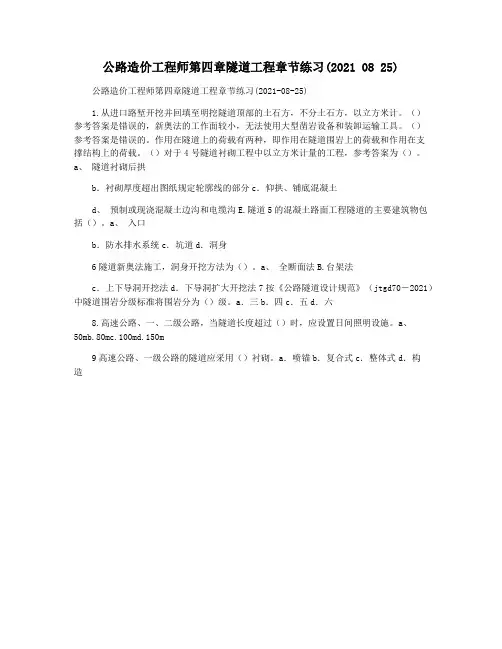

公路造价工程师第四章隧道工程章节练习(2021 08 25)公路造价工程师第四章隧道工程章节练习(2021-08-25)
1.从进口路堑开挖并回填至明挖隧道顶部的土石方,不分土石方,以立方米计。
()
参考答案是错误的,新奥法的工作面较小,无法使用大型凿岩设备和装卸运输工具。
()
参考答案是错误的。
作用在隧道上的荷载有两种,即作用在隧道围岩上的荷载和作用在支
撑结构上的荷载。
()对于4号隧道衬砌工程中以立方米计量的工程,参考答案为()。
a、隧道衬砌后拱
b.衬砌厚度超出图纸规定轮廓线的部分c.仰拱、铺底混凝土
d、预制或现浇混凝土边沟和电缆沟E.隧道5的混凝土路面工程隧道的主要建筑物包括()。
a、入口
b.防水排水系统c.坑道d.洞身
6隧道新奥法施工,洞身开挖方法为()。
a、全断面法B.台架法
c.上下导洞开挖法d.下导洞扩大开挖法7按《公路隧道设计规范》(jtgd70―2021)中隧道围岩分级标准将围岩分为()级。
a.三b.四c.五d.六
8.高速公路、一、二级公路,当隧道长度超过()时,应设置日间照明设施。
a、
50mb.80mc.100md.150m
9高速公路、一级公路的隧道应采用()衬砌。
a.喷锚b.复合式c.整体式d.构
造。
第1章习题1。
1 隧道空气中常见的有害气体有哪些?隧道空气中常见的有害气体主要指的是机动车辆通过隧道时所排放出的废气,它包含的主要有害气体有一氧化碳(CO)、一氧化氮(NO)、二氧化氮(NO2)及其他氮氧化合物(NO x)、硫化气体(H2S,SO2)、甲醛(HCHO)、乙醛(CH3CHO)、粉尘以及未燃烧完全的燃料微粒所形成的烟尘等.1.2 隧道空气的主要成分有哪些?隧道内空气即地面空气,地面空气是由干空气和水蒸气组成的混合气体,通常称为湿空气。
湿空气中仅含有少量的水蒸气,但其含量的变化会引起湿空气的物理性质和状态发生变化.干空气是指完全不含有水蒸气的空气,它是由氧、氮、二氧化碳、氩、氖和其他一些微量气体所组成的混合气体。
隧道内地面大气中还含有各类细微颗粒,如尘埃、微生物等。
这些物质不计入空气的组分,也不影响主要成分之间的比例关系。
1。
3 什么叫隧道气候?隧道气候是指隧道空气的温度、湿度和流速这三个参数的综合作用状态。
这三个参数的不同组合,便构成了不同的隧道气候条件。
隧道气候条件对作业人员的身体健康和劳动安全有重要的影响。
第2章习题2。
1 描述隧道空气物理状态的参数主要有哪些?并简要说明其定义。
(1)描述隧道空气物理状态的参数主要有压力、温度、湿度、比容、密度、粘度、比热、焓等状态参数。
(2)空气的压力(压强在隧道通风中习惯称为压力)也称为空气的静压,用符号P表示,它是空气分子热运动对器壁碰撞的宏观表现,其大小取决于在重力场中的位量(相对高度)、空气温度、湿度(相对湿度)和气体成分等参数。
(3)温度是物体冷热程度的标志.根据分子运动理论,气体的温度是气体分子运动动能的度量。
(4)空气的湿度是指空气的潮湿程度,有两种度量方法:绝对湿度和相对湿度.(5)空气和其他物质一样具有质量,单位体积空气所具有的质量称为空气的密度,用ρ(kg/m³)表示。
(6)单位质量物质所占的容积称为比容,用υ(m³/kg)表示.(7)流体的粘性指流体抗剪切的性质,用粘度(或称粘滞系数)表示。
1、隧道衬砌的类型及适用条件(1)整体式混凝土衬砌:按照工程类比、不同的围岩类别采用不同的衬砌厚度,其形式有直墙式衬砌和曲墙式衬砌两种。
○ 1 直墙式衬砌,适应于地质条件良好,以垂直围岩压力为主而水平围岩压力较小的情况,主要适用于Ⅰ~Ⅲ级围岩;○2曲墙式衬砌,适应于地质较差,有较大水平围岩压力的情况,主要适用于Ⅳ级及以上的围岩,或Ⅲ级围岩双线。
多线隧道也采用曲墙有仰拱的衬砌。
( 2)装配式衬砌:适用于盾构法施工的城市地下铁道和水底隧道中,在铁路、公路隧道中由于装配式衬砌要求有一定的机械化设备,施工工艺复杂,衬砌的整体性及抗渗性差而未能推广使用。
( 3)锚喷式衬砌:锚喷式衬砌内轮廓线应比整体式衬砌适当加大,除考虑施工误差和位移量外,应再预留10cm 作为必要时补强用。
当遇到地下水发育或大面积淋水地段,能造成衬砌腐蚀或特殊膨胀性围岩地段,最冷月平均气温低于-5 o C 地区的冻害地段等情况是不宜采用锚喷衬砌。
( 4)复合式衬砌:适用于围岩稳定性差、地下水发育地段,推荐采用复合式衬砌。
2、洞门有何作用,有哪些洞门形式,适用于什么地质条件?洞门的作用有以下几个方面:(1)减少洞口土石方开挖量;( 2)稳定边、仰坡;( 3)引离地表流水;( 4)装饰洞口洞门的形式:(1)洞口环框:当洞口石质坚硬稳定,且地形陡峻无排水要求时,可修建洞口环框(2)端墙式(一字式)洞门:适用于地形开阔、石质较稳定的地区( 3)翼墙式(八字式)洞门:适用于洞口地质较差的IV 级及以上围岩,山体纵向推力较大时的地区( 4)柱式洞门:用于地形较陡(Ⅳ级围岩),仰坡有下滑的可能性,又受到地形或地质条件限制,不能设置翼墙的时候,柱式东门比较美观,适于城市附近、风景区或长大隧道的洞口(5)台阶式洞门:当洞门位于傍山侧坡地区,洞门一侧边仰坡较高,为提高靠山侧仰坡起坡点,减少仰坡高度,可设置台阶式洞门(6)斜交式洞门:当隧道洞口线路与地面等高线斜交时,为了缩短隧道长度,减少挖方数量,可采用平行于等高线与线路呈斜交的洞口( 7)喇叭口式洞门:适用于高速铁路隧道,用以缓和高速列车的空气动力学效应3、什么是明洞?试述明洞的结构类型、受力特点和适用条件?隧道埋深较浅,上覆岩( 土)体较薄,难采用暗挖法时,则应采用明挖法来开挖隧道。
隧道工程【隧道按使用功能分类时有哪些交通隧道、水工隧道、市政隧道、矿山隧道按界面形式分为:圆形、马蹄形、矩形隧道交通隧道包括:公路隧道、铁路隧道、水底隧道、地下隧道、航运隧道、人行隧道交通山岭隧道的主要功能及特点功能:既可使线路顺直,避免许多无谓的展线,缩短线路,又可以减小坡度,使运营条件得以改善,从而提高牵引定数,多拉快跑。
特点1.克服高程障碍2.裁弯取直(缩短线路) 3.避开不良地质地段4.避开其他重要建筑或工程等第一章【克服地形条件带来的高程障碍:绕行方案路堑隧道【山岭隧道:越岭隧道河谷傍山隧道【地质条件选隧道位置:1.地质构造2.岩体强度3.水文地质条件4.不良地质【隧道工程勘察的基本内容是什么?地质调查后应提供的主要资料有哪些?基本内容:(1)隧道工程调查;(2)隧道线路确定;(3)洞口位置选择提供资料:概述;地形地质说明;应交付的图文(线路地形图、洞口附近地形图、地质平面图、地质纵断面图、洞口附近地质纵断面图及洞口附近地质横断面图若干、说明书)【越岭隧道选择位置时要考虑的主要因素是什么?(1)垭口位置的选定:从地形上考虑,隧道宜选在山体比较狭隘的鞍部即垭口附近的底部通过,因为垭口处的山体相对较薄,隧道的穿越长度较短,有利于降低工程投资,但地质条件对垭口位置影响也较大,应优先选择地质相对较好的垭口。
(2)隧道高程的确定:综合考虑工程造价和运营效率等要素对隧道进行比选,给出最佳方案。
【选择洞口位置时应遵循的原则是什么?其工程意义是什么?原则:早进晚出。
工程意义:在决定洞口位置时,为了施工及运营的安全,宁可早一点进洞,晚一点出洞,虽然使隧道长了些,但却较安全可靠。
应把握好合理的边、仰坡的坡率、和刷坡高度的衡量尺度,科学合理的选择洞口位置。
【能否解释隧道纵坡的形式、适用条件及限制坡度?纵坡的形式:单坡和人字坡。
适用条件:(1)单坡。
多用于线路的紧坡地段或是展线的地区及河谷隧道中,可以争取高程。
隧道工程智慧树知到课后章节答案2023年下山东建筑大学山东建筑大学第一章测试1.隧道按用途分类可分为()答案:交通隧道;市政隧道;矿山隧道;水工隧道2.隧道是一种修建在地下,两端有出入口,供车辆,行人,水流及管线等通过的工程建筑物。
()答案:对3.隧道的英文单词是tunnel。
()答案:对4.市政隧道是数量最多的一种。
()答案:错5.交通隧道可分为()。
答案:水底隧道;公路隧道;地下铁道;铁路隧道第二章测试1.对于复合式衬砌来讲,针对(),初支所承担的荷载往往要高于二衬,也就是说二衬的作用仅在于提高安全度。
答案:坚硬岩石2.隧道里面灯光照明是有设计的,一般()。
答案:从进口到出口,灯的间距会从密集到稀疏再到密集3.洞门的作用主要包括()。
答案:可以起到美观作用;保护行车、行人安全;可以起到缓冲光线差的效果;阻挡仰坡落石4.关于隧道防排水系统,下列说法正确的是()。
答案:隧道会同时设置纵向和横向排水盲管,以便更好的排水;隧道纵向设计成有坡率,方便排水5.明洞和暗洞最主要的区别是,明洞是通过钻爆法等直接在围岩中形成空洞,进行支护所形成的隧道。
()答案:错第三章测试1.影响隧道位置选择的主要因素有哪些()。
答案:确定隧道高程;选择垭口2.在按地质条件选择隧道位置时,首先要准确地弄清楚地质情况,对于隧道而言,所需要的地质情况主要有():答案:岩体强度;不良地质;水文地质条件;地质构造3.进行公路隧道线路平面设计时,原则上采用直线,若设为曲线时,不宜采用设超高的平曲线,并不应采用设加宽的平曲线。
()答案:对4.单向通行的隧道,设计成单坡(下坡)对通风是有利的,但坡度不要大于多少,否则高位洞口的施工会有困难。
( )。
答案:3%5.下图哪个隧道的位置是合适的()。
答案:A第四章测试1.围岩压力是指引起地下开挖空间周围岩体和支护变形或破坏的作用力。
()答案:对2.围岩压力按作用力发生的形态分级,可分为哪几种类型()。
隧道-4(总分24, 做题时间90分钟)一、简答题1.公路隧道的特点有哪些?SSS_TEXT_QUSTI分值: 2答案:公路隧道的特点有:①断面大,因此公路隧道围岩受扰动范围较大,其轮廓对围岩块体的不利切割增多,围岩内的拉伸区与塑性区加大,导致施工难度增大。
②形状扁平,由于公路隧道的建筑限界基本上是一个宽度大于高度的截角矩形断面,在设计开挖断面、衬砌结构时,总是在保证施工安全和结构长期稳定条件下,尽量围绕建筑限界设计开挖断面和净断面。
因此,公路隧道的断面常为形状扁平的马路蹄形。
③需要运营通风和照明,④防水要求高2.隧道检测技术的内容有哪些?SSS_TEXT_QUSTI分值: 2答案:材料质量检测、超前支护与预加固围岩施工质量检测、开挖质量检测、初期支护施工质量检测、防排水质量检测、施工监控量测、混凝土衬砌质量检测、通风检测、照明检测。
支护质主要指锚杆安装质量、喷射混凝土质量,和钢构件质量。
对于锚杆,施工质量检测的内容有锚杆的间排距、锚杆的长度、锚杆的方向、注浆式锚杆的注满度、锚杆的抗拔力等。
对于喷射混凝土,施工中应主要检测其强度、厚度和平整度。
对于钢构件,刚要检测构件的规格与节间连接、加间距、构件,与围岩的接触情况以及与锚杆的连接,此外,对支护背后的回填密实度也要进行探测。
衬砌混凝土质量检测包括衬砌的几何尺寸、衬砌混凝土的强度、混凝土的完整性、裂缝、衬砌背后的回填密度和衬砌内部钢架、钢筋分布等的检测。
其中外观尺寸容易用直尺量,混凝土强度及其完整性则需用无损探测技术完成。
衬砌背后的回填密实度可采用地质雷达法和钻孔法检测。
3.公路隧道的作用有哪些?SSS_TEXT_QUSTI分值: 2答案:改善路线技术指标,缩短路程和行车时间,提高运营效益。
4.隧道施工量测,力的量测有哪些项目?SSS_TEXT_QUSTI分值: 2答案:①锚杆轴力量测;②钢支撑压力量测;③衬砌应力量测。
5.公路隧道常见的质量问题有哪些?SSS_TEXT_QUSTI分值: 2答案:隧道渗漏、衬砌开裂、限界受侵、通风照明不良6.隧道在穿越不良地质地段时,常用的辅助施工方法有哪些?SSS_TEXT_QUSTI分值: 2答案:一般可分为对地层预支护(超前支护)和预加固两大类,主要有:地表砂浆锚杆或地表注浆加固;超前锚杆或超前小导管支护;管棚钢架超前支护;超前小导管预注浆;超前围岩深孔预注浆。
【隧道按使用功能分类时有哪些交通隧道、水工隧道、市政隧道、矿山隧道交通山岭隧道重要功能及特点功能:既可使线路顺宜,避免许多无谓展线,缩短线路,又可以减小坡度,使运营条件得以改进,从而提髙牵引左数,多拉快跑。
特点1.克服髙程障碍2.裁弯取直(缩短线路)3.避开不良地质地段4.避开其她重要建筑或工程等第一章【克服地形条件带来高程障碍:绕行方案路堑隧道【山岭隧道:越岭隧道河谷傍山隧道【地质条件选隧道位置:1.地质构造2.岩体强度3.水文地质条件4.不良地质【隧道工程勘察基本内容是什么?地质调査后应提供垂要资料有哪些?基本内容:(1)隧道工程调査:(2)隧道线路拟定:(3)洞口位豐选取提供资料:概述:地形地质阐明:应交付图文(线路地形图、洞口附近地形图、地质平而图、地质纵断而图、洞口附近地质纵断而图及洞口附近地质横断而图若干、阐明书)【越岭隧道选取位置时要考虑重要因素是什么?(1)城口位置选定:从地形上考虑,隧道宜选在山体比较狭隘鞍部即坡口附近底部通过,由于t亚口处山体相对较薄,隧道穿越长度较短,有助于减少工程投资,但地质条件对圾口位置彫响也较大,应优先选取地质相对较好城口。
(2)隧道高程拟定:综合考虑工程造价和运营效率等要素对隧道进行比选,给出最佳方案。
【选取洞口位置时应遵循原则是什么?其工程意义是什么?原则:早进晚出。
工程意义:在决泄洞口位置时,为了施工及运营安全,宁可早一点进洞,晚一点出洞,虽然使隧道长了些,但却较安全可靠。
应把握好合理边、仰坡坡率、和刷坡高度衡量尺度,科学合理选取洞口位置。
【能否解释隧道纵坡形式、合用条件及限制坡度?纵坡形式:单坡和人字坡。
合用条件:(1)单坡。
多用于线路紧坡地段或是展线地区及河谷隧道中,可以争取高程。
(2)人字坡。
多用于越岭隧逍、大长隧道,特别是越岭隧道。
第二章【隧道净空:隧道衬砌内轮廉线所包用空间。
【隧道建筑限界:为了保证隧道内各种交通工具正常运营与安全,规定在一泄宽度和髙度范畴内不得有任何障碍物空间范畴【曲线隧道加宽因素是什么?如何加宽?列车在曲线上行驶时,由于车体内倾和平移,使得所需横断而积有所增长,为了保证列车在曲线隧道中安全通过,隧逍中曲线段净空必要加大,铁路曲线隧道净空加宽值是由如下需要来决泄。
