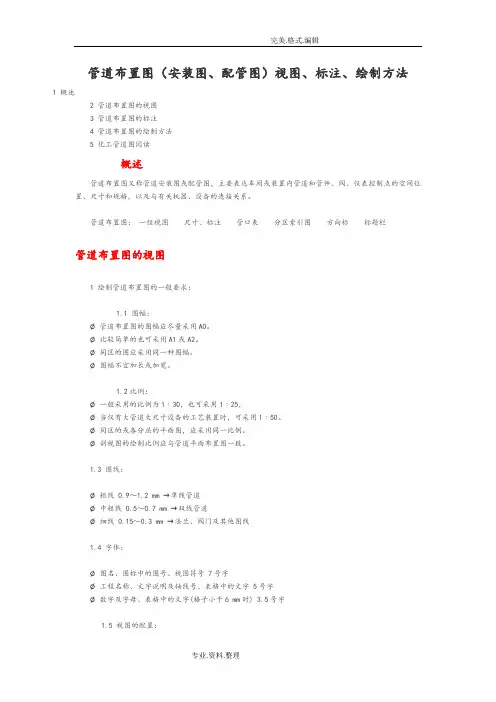

管道布置图（安装图、配管图）视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。

管道布置图：一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求：1.1 图幅：Ø管道布置图的图幅应尽量采用A0。

Ø比较简单的也可采用A1或A2。

Ø同区的图应采用同一种图幅。

Ø图幅不宜加长或加宽。

1.2比例：Ø一般采用的比例为1﹕30，也可采用1﹕25，Ø当仅有大管道大尺寸设备的工艺装置时，可采用1﹕50。

Ø同区的或各分层的平面图，应采用同一比例。

Ø剖视图的绘制比例应与管道平面布置图一致。

1.3 图线：Ø粗线 0.9～1.2 mm →单线管道Ø中粗线 0.5～0.7 mm →双线管道Ø细线 0.15～0.3 mm →法兰、阀门及其他图线1.4 字体：Ø图名、图标中的图号、视图符号 7号字Ø工程名称、文字说明及轴线号、表格中的文字 5号字Ø数字及字母、表格中的文字(格子小于6 mm时) 3.5号字1.5 视图的配置：Ø对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。

Ø各层的平面图可以绘制在一张图纸上，也可分画在几张图纸上。

Ø若各层平面的绘图范围较大而图幅有限时，也可将各层平面上的管道布置情况分区绘制。

Ø如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并在各平面图的下方注明“EL100.000平面”或“EL×××.×××平面”。

管道布置图(安装图、配管图视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图,主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格,以及与有关机器、设备的连接关系。

管道布置图:一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求:1.1 图幅:Ø管道布置图的图幅应尽量采用 A0。

Ø比较简单的也可采用 A1或 A2。

Ø同区的图应采用同一种图幅。

Ø图幅不宜加长或加宽。

1.2比例:Ø一般采用的比例为 1﹕ 30,也可采用 1﹕ 25,Ø当仅有大管道大尺寸设备的工艺装置时,可采用 1﹕ 50。

Ø同区的或各分层的平面图,应采用同一比例。

Ø剖视图的绘制比例应与管道平面布置图一致。

1.3 图线:Ø粗线0.9~1.2 mm →单线管道Ø中粗线0.5~0.7 mm →双线管道Ø细线0.15~0.3 mm →法兰、阀门及其他图线1.4 字体:Ø图名、图标中的图号、视图符号 7号字Ø工程名称、文字说明及轴线号、表格中的文字 5号字Ø数字及字母、表格中的文字 (格子小于 6 mm时 3.5号字1.5 视图的配置:Ø对于多层建筑、构筑物的管道平面布置图,需要按楼层或标高分别绘出各层的平面图。

Ø各层的平面图可以绘制在一张图纸上,也可分画在几张图纸上。

Ø若各层平面的绘图范围较大而图幅有限时,也可将各层平面上的管道布置情况分区绘制。

Ø如在同一张图纸上绘制几层平面图时,应从最低层起,在图纸上由下至上或由左至右依次排列,并在各平面图的下方注明“EL100.000平面” 或“EL×××.×××平面” 。

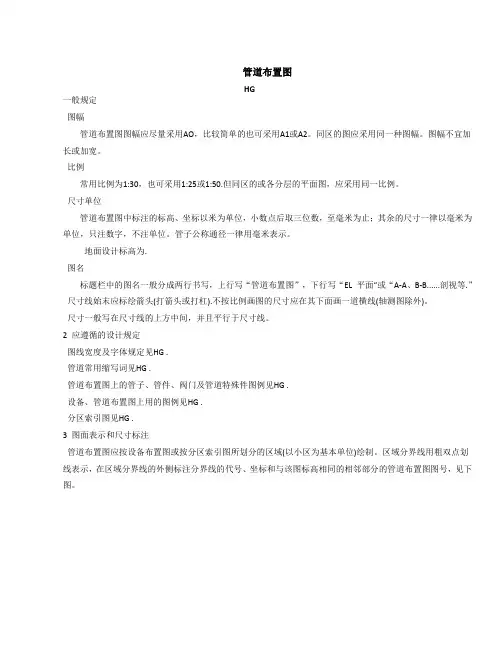

管道布置图HG一般规定图幅管道布置图图幅应尽量采用AO，比较简单的也可采用A1或A2。

同区的图应采用同一种图幅。

图幅不宜加长或加宽。

比例常用比例为1:30，也可采用1:25或1:50.但同区的或各分层的平面图，应采用同一比例。

尺寸单位管道布置图中标注的标高、坐标以米为单位，小数点后取三位数，至毫米为止；其余的尺寸一律以毫米为单位，只注数字，不注单位。

管子公称通径一律用毫米表示。

地面设计标高为.图名标题栏中的图名一般分成两行书写，上行写“管道布置图”，下行写“EL 平面”或“A-A、B-B......剖视等.”尺寸线始末应标绘箭头(打箭头或打杠).不按比例画图的尺寸应在其下面画一道横线(轴测图除外)。

尺寸一般写在尺寸线的上方中间，并且平行于尺寸线。

2 应遵循的设计规定图线宽度及字体规定见HG .管道常用缩写词见HG .管道布置图上的管子、管件、阀门及管道特殊件图例见HG .设备、管道布置图上用的图例见HG .分区索引图见HG .3 图面表示和尺寸标注管道布置图应按设备布置图或按分区索引图所划分的区域(以小区为基本单位)绘制。

区域分界线用粗双点划线表示，在区域分界线的外侧标注分界线的代号、坐标和与该图标高相同的相邻部分的管道布置图图号，见下图。

坐标注:B. L—表示装置边界; M. L—表示接续线; COD—表示接续图.管道布置图一般只绘平面图。

当平面图中局部表示不够清楚时，可绘制剖视图或轴测图，该剖视图或轴测图可画在管道平面布置图边界线以外的空白处(不允许在管道平面布置图内的空白处再画小的剖视图或轴测图)，或绘在单独的图纸上。

绘制剖视图时要按比例画，可根据需要标注尺寸。

轴测图可不按比例，但应标注尺寸。

剖视符号规定用A-A, B-B⋯⋯等大写英文字母表示，在同一小区内符号不得重复。

平面图上要表示所剖截面的剖切位置、方向及编号。

对于多层建筑物、构筑物的管道平面布置图应按层次绘制，如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并于各平面图下注明“EL100. 000平面”或“平面”.在绘有平面图的图纸右上角，管口表的左边，应画一个与设备布置图的设计北向一致的方向标。

管道布置图（安装图、配管图）CAD制图方法管道布置图又称管道安装图或配管图，主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格，以及与有关机器、设备的连接关系。

◎设备布置图的作用与内容管道布置图又称配管图，是在设备布置图的基础上画出管道、阀门及控制点，表示出厂房内外管道之间的连接、走向和位置以及阀门、仪表控制点的安装位置。

主要表达管道及其附件在厂房建筑物内外的空间位置、尺寸和规格，以及与有关机器、设备的联接关系。

管道布置图是管道安装和施工的重要依据。

管道布置图一般包括以下内容：（1）一组试图：包括管道平面布置图和立面布置图。

表达建筑物的简单轮廓、设备及管道、管件、阀门、仪表控制点等的布置情况。

（2）标注：包括建筑物定位轴线编号、设备位号、管道代号、控制点代号、建筑物和设备的主要尺寸和标高等。

（3）方位标：表示管道安装的方位基准。

（4）标题栏：注写图名、图号、比例及签字等。

管道布置图的绘图原则平面图的配置，一般应与设备布置图中的平面图一致，即按建筑标高平面分层绘制，各层管道布置平面图将该层楼板以下的设备，管道等全部画出，不受剖切位置的影响。

在平面图的基础上，选择恰当的剖切位置画出立面剖视图，以表达管道的立面布置情况和标高。

必要时还可选择局部立面剖视图对管道情况进一步补充表达。

◎管道布置图的图示特点管道布置图的图示方法1 、图幅和比例◆管道布置图的图幅应尽量采用A0。

◆比较简单的也可采用A1或A2。

◆同区的图应采用同一种图幅。

◆图幅不宜加长或加宽。

◆一般采用的比例为1﹕30，也可采用1﹕25或1﹕50 。

◆同区的或各分层的平面图，应采用同一比例。

2、视图的配置管道布置图包括一组平面图、立面图或剖面图①平面图是表达厂房某层上管道布置情况的的水平剖视图。

平面图可以绘制在一张图纸上，也可绘制在不同图纸上。

若图幅有限时，可将各层平面上的管道布置分区绘制。

对于多层建筑、构筑物的管道平面布置图，需要按楼层或标高分别绘出各层的平面图。
