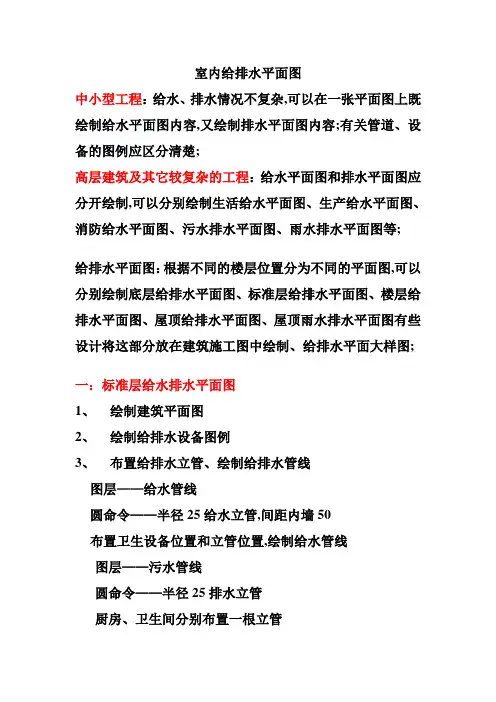

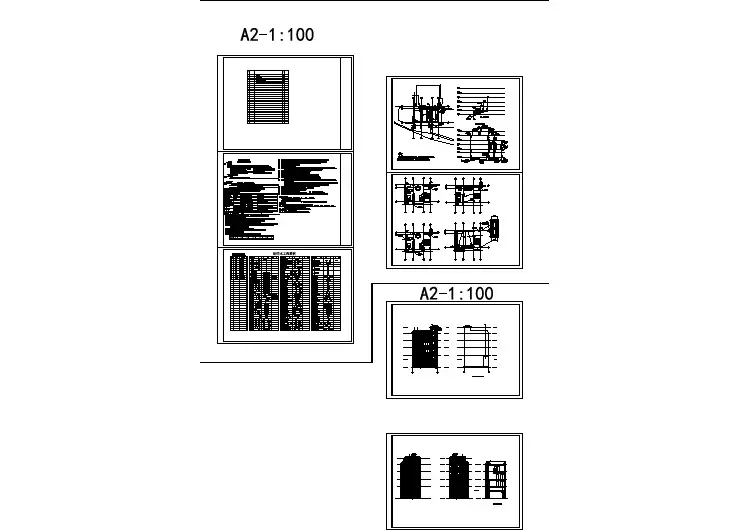

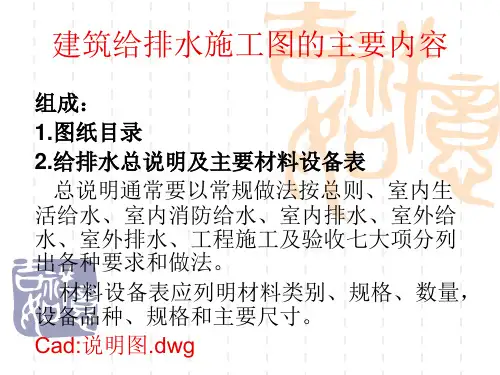

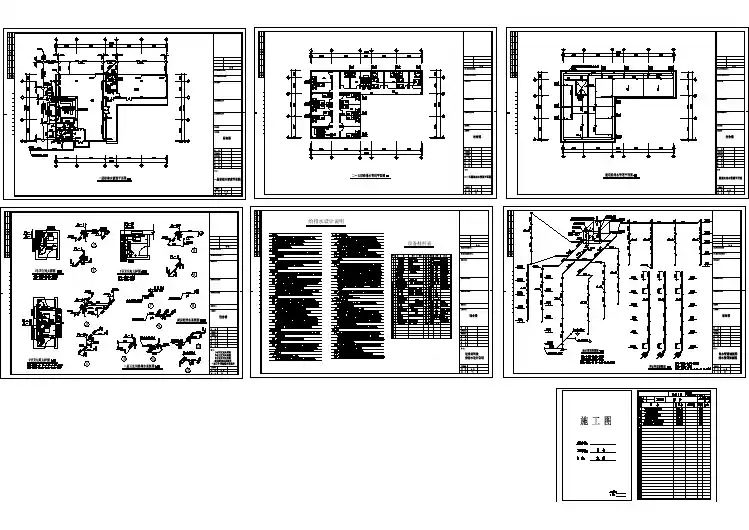

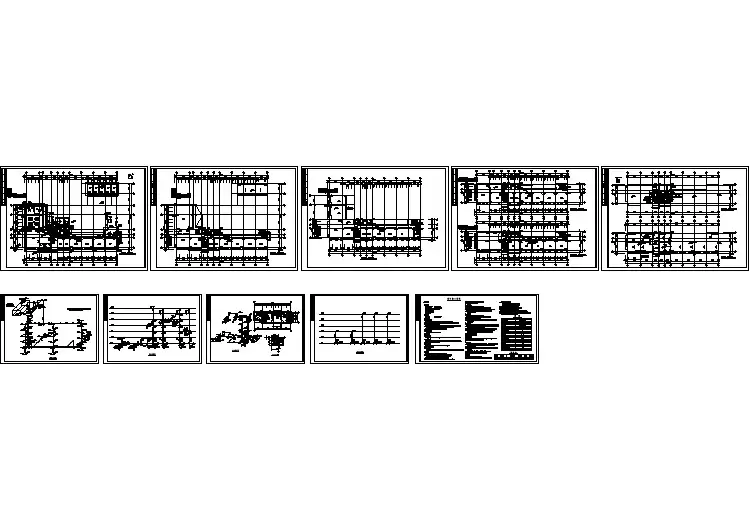

室内给排水平面图中小型工程：给水、排水情况不复杂,可以在一张平面图上既绘制给水平面图内容,又绘制排水平面图内容;有关管道、设备的图例应区分清楚;高层建筑及其它较复杂的工程：给水平面图和排水平面图应分开绘制,可以分别绘制生活给水平面图、生产给水平面图、消防给水平面图、污水排水平面图、雨水排水平面图等;给排水平面图：根据不同的楼层位置分为不同的平面图,可以分别绘制底层给排水平面图、标准层给排水平面图、楼层给排水平面图、屋顶给排水平面图、屋顶雨水排水平面图有些设计将这部分放在建筑施工图中绘制、给排水平面大样图;一：标准层给水排水平面图1、绘制建筑平面图2、绘制给排水设备图例3、布置给排水立管、绘制给排水管线图层——给水管线圆命令——半径25给水立管,间距内墙50布置卫生设备位置和立管位置,绘制给水管线图层——污水管线圆命令——半径25排水立管厨房、卫生间分别布置一根立管根据卫生设备位置和排水立管位置布置排水管线4、标注给排水立管引线设置命令: _qleader标注菜单栏—引线指定第一个引线点或设置S <设置>: //直接回车,进行设置5、绘制图题按照教材P86-P88页设定文字高度,比例可设定为1：100;二、卫生间大样图为了更清晰地反映出给排水的情况,在给排水平面图中,只有卫生间、厨房和洗衣房有给排水除雨水和消防;因此,绘制卫生间大样图的最简单方法就是将平面图中的多余图形删除,修改即可;三、室内给排水系统图系统图：采用轴测原理绘制的能够反映管道、设备三维空间关系的图样,也称轴测图;室内给水系统图和排水系统图通常分开绘制,分别表示给水系统和排水系统的空间关系;图形的绘制基础是各层给排水平面图,在绘制给排水系统图时候,可以把平面图中标出的不同给排水系统单独拿出来绘制成系统图,它能反映系统从下至上全方位的关系;四、室内给排水系统图的组成用单线表示管道,用图例表示卫生设备,用轴测投影的方法一般采用45度三等正面斜轴测绘制出的反映某一给排水或者整个给排水系统空间关系的图样,称为给排水系统图;在给排水系统图中,因为上下关系与高度对应,所以是固定的,而左右关系、前后关系会因为轴测投影方位不同而变化;一般情况下,把房屋的南面作为前面,把房屋的北面作为后面,把房屋的西面作为左面,把房屋的东面作为右面;五、举例1、绘制给水系统主管道草图设置：2、绘图-多段线绘制给水系统室外水平主管道,长度18000,并插入水表节点3、选择直线继续绘制室外给水管道,追踪角度为225度,输入4000,4、绘制连接2根给水立管的给水管道,长度60006、绘制编号为JL1和JL2的给水立管,长度162007、绘制楼层图层——楼层直线命令——长度1000,复制8、绘制第一根给水立管第6层的给水支管图层——给水管道直线命令,追踪角度为225度和90度,绘制系统图中的阀门长200,宽40和水表长160,宽40直线命令——追踪角度225度,180度,45度,绘制包括水表,阀门在内的部分给水管线长1780使用同样的方法绘制第6层其余的给水管线斜标注的快捷键是DAL,平行标注是DLI绘制各安装卫生设备处的给水管线绘制给水龙头图层——水龙头直线将绘制的水龙头相应的布置在各个用水设备处由于每层的给水管线相同,因此可以将上面绘制的第6层的给水管线复制移动到其它各层文字标注圆半径330绘制其它楼层的给水管线、标注给水管线直径使用引线标注命令标注给水立管标注给水管线标高、用水设备给水点标高、楼层标高打断被遮住的管线排水系统图图层-排水图例将存水湾和排水设备标注示意图组合布置排水立管图层-排水管线直线命令--绘制室外排水管线直线命令--绘制排水立管布置楼层图层-楼层绘制第6层的排水管道根据建筑给排水专业知识,第6层的排水管道在第五层的房顶布置图层——排水管线直线命令——绘制排水管线PL1排水立管在第6层的排水管道布置PL2排水立管在第6层的排水管道布置PL3排水立管在第6层的排水管道布置PL4排水立管在第6层的排水管道布置将排水图例插入到第6层排水管道中将图例插入PL1排水立管在第6层的排水管道中将图例插入PL2排水立管在第6层的排水管道中将图例插入PL3排水立管在第6层的排水管道中将图例插入PL4排水立管在第6层的排水管道中绘制其它各层的排水管道其它各层的排水管道布置与其对应的第6层管道布置相同,可以复制到其它各层;绘制伸顶通气帽和打断被遮住的排水管线图层-排水管线将伸顶通气帽复制到每个排水立管顶部将遮住的排水管线打断打断前和打断后：。
