变压器倒闸操作

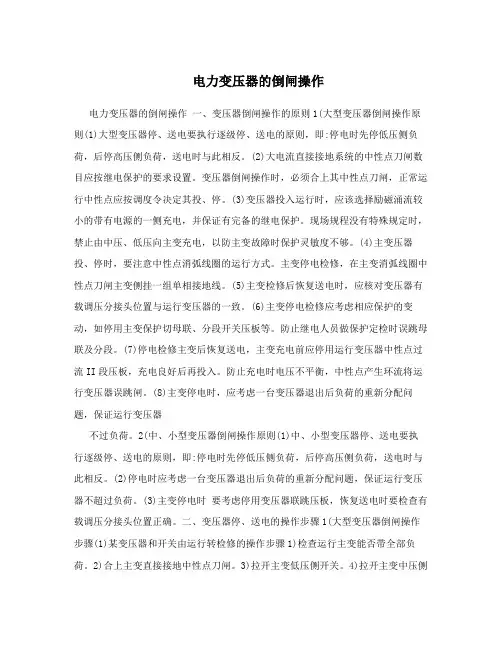

电力变压器的倒闸操作电力变压器的倒闸操作一、变压器倒闸操作的原则1(大型变压器倒闸操作原则(1)大型变压器停、送电要执行逐级停、送电的原则，即:停电时先停低压侧负荷，后停高压侧负荷，送电时与此相反。

(2)大电流直接接地系统的中性点刀闸数目应按继电保护的要求设置。

变压器倒闸操作时，必须合上其中性点刀闸，正常运行中性点应按调度令决定其投、停。

(3)变压器投入运行时，应该选择励磁涌流较小的带有电源的一侧充电，并保证有完备的继电保护。

现场规程没有特殊规定时，禁止由中压、低压向主变充电，以防主变故障时保护灵敏度不够。

(4)主变压器投、停时，要注意中性点消弧线圈的运行方式。

主变停电检修，在主变消弧线圈中性点刀闸主变侧挂一组单相接地线。

(5)主变检修后恢复送电时，应核对变压器有载调压分接头位置与运行变压器的一致。

(6)主变停电检修应考虑相应保护的变动，如停用主变保护切母联、分段开关压板等。

防止继电人员做保护定检时误跳母联及分段。

(7)停电检修主变后恢复送电，主变充电前应停用运行变压器中性点过流II段压板，充电良好后再投入。

防止充电时电压不平衡，中性点产生环流将运行变压器误跳闸。

(8)主变停电时，应考虑一台变压器退出后负荷的重新分配问题，保证运行变压器不过负荷。

2(中、小型变压器倒闸操作原则(1)中、小型变压器停、送电要执行逐级停、送电的原则，即:停电时先停低压侧负荷，后停高压侧负荷，送电时与此相反。

(2)停电时应考虑一台变压器退出后负荷的重新分配问题，保证运行变压器不超过负荷。

(3)主变停电时要考虑停用变压器联跳压板，恢复送电时要检查有载调压分接头位置正确。

二、变压器停、送电的操作步骤1(大型变压器倒闸操作步骤(1)某变压器和开关由运行转检修的操作步骤1)检查运行主变能否带全部负荷。

2)合上主变直接接地中性点刀闸。

3)拉开主变低压侧开关。

4)拉开主变中压侧开关。

5)拉开主变高压侧开关。

6)按顺序拉开主变低压开关两侧刀闸。

倒 闸 操 作目录C o n t e n t s 01倒闸操作的目的02接线方式介绍03一些特殊设备的操作04存在问题01倒闸操作的目的倒闸操作设备检修事故、异常(缺陷)处理系统方式调整操作任务公司生产计划安排的停电工作调度下达的临时操作指令运维班班站长下达的操作指令现场操作依据操作票逐条执行禁止跳相漏项规范操作禁止解锁操作操作票及记录根据停电计划或操作指令编制应规范填写填写纸质记录或PMS系统记录检查及总结操作结束后检查系统方式与调控中心进行核对总结操作过程中的问题注意事项02接线方式介绍单母或双母接线方式3/2接线方式特殊接线3/2接线方式单母接线方式单母分段接线方式1、110kV 单母线分段带分段断路器的接线，在停母线时应先停变压器、再停线路，最后停分段断路器。

送电时顺序相反2、35kV、10kV 单母线分段带分段断路器的接线，在停母线时应先停分段断路器、 再停出线线路、最后变压器。

送电时顺序相反。

3、单母分段无分段断路器的接线，母线分段隔离开关在两段母线上所有元件均停 运后 方可拉开。

母线送电时，应先合上母线分段隔离开关。

单母分段接线方式（内桥）优点：出线的切除和投入比较方便，运行灵活性好，还可采用备用电源自投装置；缺点：变压器检修或故障时，要停掉一路电源和桥断路器，并且把变压器侧隔离开关拉开，然后再根据需要投入线路断路器，步骤较多，继电保护装置也较复杂。

停送主变操作：内桥接线变压器停送电时，拉合变压器隔离开关前应检查相关两个断路器确在断开 位置。

单母分段接线方式（外桥）优点：变压器在检修时，操作较为简便，继电保护回路也较为简单。

缺点：主变压器断路器的电气设备发生故障时，将造成系统大面积停电；此外，线路倒电源操作时，需先停变压器，对电力系统而言，运行的灵活性差。

线路操作：外桥接线方式的变电站线路停送电时，拉合线路隔离开关前应检查相关两个断路器 确在断开位置。

双母接线方式1、母线倒闸操作前，应考虑对母差保护的影响和二次回路相应的切换，各组母线电源与负荷分布是否合理，应避免在母差保护退出的情况下进行母线倒闸操作。

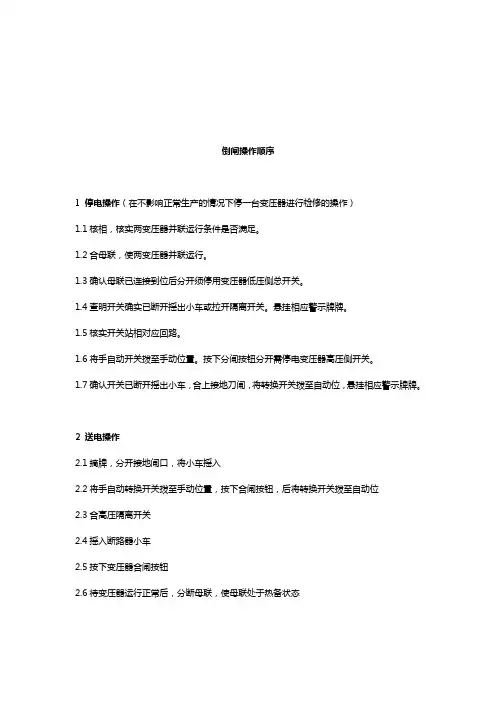

倒闸操作顺序1 停电操作（在不影响正常生产的情况下停一台变压器进行检修的操作）1.1核相，核实两变压器并联运行条件是否满足。

1.2合母联，使两变压器并联运行。

1.3确认母联已连接到位后分开须停用变压器低压侧总开关。

1.4查明开关确实已断开摇出小车或拉开隔离开关。

悬挂相应警示牌牌。

1.5核实开关站相对应回路。

1.6将手自动开关拨至手动位置。

按下分闸按钮分开需停电变压器高压侧开关。

1.7确认开关已断开摇出小车，合上接地刀闸，将转换开关拨至自动位，悬挂相应警示牌牌。

2 送电操作2.1摘牌，分开接地闸口，将小车摇入2.2将手自动转换开关拨至手动位置，按下合闸按钮，后将转换开关拨至自动位2.3合高压隔离开关2.4摇入断路器小车2.5按下变压器合闸按钮2.6待变压器运行正常后，分断母联，使母联处于热备状态在相关操作的同时，要做到两人执行。

一人操作，一个监护。

1、确认送电方断路器的性能及其电流值，测得或查看受电方负荷大小及电流大小，已确认此空开能否满足负荷的要求，若不满足依据调度的调令调节负荷，确保送电后正常运行。

2、尽量避免同时启动大功率用电设备。

3、一般在紧急情况下或停工状态下使用。

电器联络操作注意事项：1．操作前首先对联络进行合相，确认三相均为同相且无压差2．确定需联络配电室负荷分配情况，是否过大。

3．在合联络前必须把原配电室电源分闸。

4．受电配电室负荷不能过大。

5．尽量避免同时启动大功率用电设备。

6．一般在紧急情况下或停工状态下使用。

北区各配电室电气联络：南区各配电室电气联络：。

第一节基本接线的倒闸操作一、单母线（分段）接线的倒闸操作（一）单母线（分段）接线倒闸操作原则单母线（分段）接线方式操作比较简单。

我们可以把母线系统的操作分解成几个单一操作，线路、主变压器、母线及分段开关可以各写一张操作票，把复杂的操作进行分解，达到化繁为简的目的。

（1）停送电操作顺序：停电时先停线路，再停主变压器，最后停分段开关。

送电时操作顺序与此相反。

（2）拉分段开关两侧刀闸时，应先拉停电母线侧的刀闸，后拉带电母线侧刀闸，送电时操作顺序与此相反。

（3）停电时母线所接电压互感器的操作应在拉开分段开关后进行，送电时与此相反，尽量不带电操作。

对于可能产生谐振的采用不同时操作的方法，停电时先停电压互感器，送电时后送电压互感器。

（4）线路接地线按调度令装设，所内接地线自行装设。

（5）分段开关检修时两段母线不能并列运行，当两母线接有双回线并配有双回线保护时，应停用该保护。

（6）给空母线充电尽量要用分段和主变开关进行，配有快速保护的要投入该保护。

（二）单母线（分段）接线倒闸操作的步骤1.某段母线停、送电的操作步骤（1）某段母线由运行转检修的操作步骤1) 拉开该母线电容器开关。

2）拉开该母线线路开关。

3）拉开该母线主变压器母线开关。

4）拉开母线分段开关。

5）按顺序拉开该母线电压互感器一、二次刀闸和保险。

6) 按顺序拉开该母线厂（所）用变一、二次刀闸和保险。

7) 按顺序拉开该母线各出线开关两侧刀闸。

8）布置安全措施。

（2）某段母线由检修转运行的操作步骤1）拆除安全措施。

2）按顺序合上该母线各出线开关两侧刀闸。

3）按顺序合上该母线电压互感器一、二次刀闸和保险。

4）合上母线分段开关。

5）合上主变压器母线开关。

6）按顺序合上该母线各出线开关两侧刀闸。

7）合上各出线开关。

8) 按顺序合上该母线厂（所）用变一、二次刀闸和保险。

2．分段开关停、送电的操作步骤（1）分段开关由运行转检修的操作步骤1) 拉开分段开关。

2) 拉开分段开关两侧刀闸。

实验二变电站倒闸操作实验目的通过倒闸操作，掌握填写倒闸操作票的基本原则和方法，熟练操作各种断路器，掌握停电验电，设置与拆除接地线等安全措施的方法。

第一节倒闸操作的基本含义一、电气设备的工作状态电气设备有四种工作状态，即运行、热备用、冷备用、检修状态。

1．运行状态：开关（断路器）和刀闸（隔离开关）均在合闸位置，已通电工作；2．热备用状态：刀闸已合上，开关未合，只要合上开关，就能送电；3．冷备用状态：开关和刀闸均在断开位置，要合上刀闸和开关后才能投入运行；4．检修状态：开关和刀闸均已断开，接地线等安全措施均已做好，处在检修状态。

二、倒闸操作倒闸操作是指根据要求实现的运行方式，严格按照规定的操作程序，将电气设备由一种工作状态变换到另一种工作状态，所进行的一系列操作。

例如要将设备由运行状态变换到检修状态，就要进行分开关、拉刀闸、验电、装设接地线、悬挂标示牌、装设安全遮栏等一系列工作，这些工作即为倒闸操作。

倒闸操作必须正确，严防发生误操作。

一旦发生误操作后果不堪设想，轻则造成设备损坏，部分停电；重则造成人身伤亡，导致电网大面积停电，所以要严格防止误调度、误操作、误整定等人为事故的发生。

倒闸操作必须严格做到五防：1．防止带负荷误拉(合)隔离开关(刀闸)；2．防止带接地线（接地刀）送电；3．防止带电挂接地线（合接地刀）；4．防止误分(合)断路器(开关)；5．防止误入带电间隔。

三、倒闸操作的基本条件1．操作、监护人员应经严格培训考核，持合格操作证，且证件在有效期内。

2．变电站具备一次系统模拟图、继电保护回路展开图、整定值一览表及其它相关的二次接线图。

3．设置统一正确的调度命令，操作票格式符合规定要求。

4．使用统一正确的调度术语。

5．现场一、二次设备有明显的标志，包括名称和编号。

6．操作工具、安全用具和设施检验合格并在有效期内。

四、倒闸操作的步骤1．接受命令：接受电气负责人或供电部门命令，双方签字，口头命令须复诵并录音。

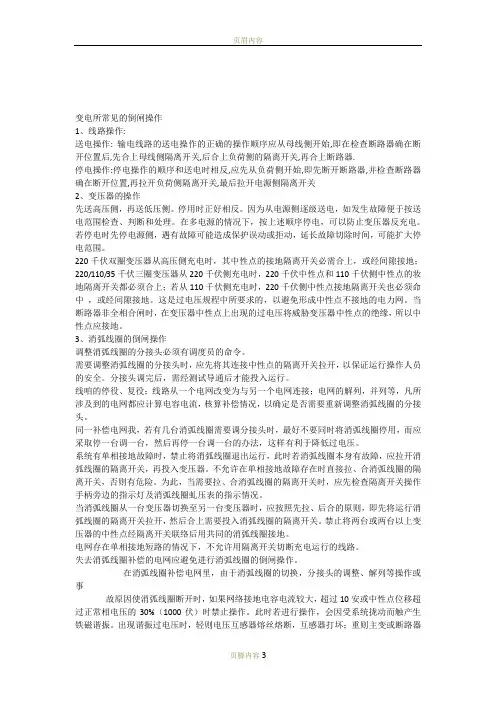

变电所常见的倒闸操作1、线路操作:送电操作: 输电线路的送电操作的正确的操作顺序应从母线侧开始,即在检查断路器确在断开位置后,先合上母线侧隔离开关,后合上负荷侧的隔离开关,再合上断路器.停电操作:停电操作的顺序和送电时相反,应先从负荷侧开始,即先断开断路器,并检查断路器确在断开位置,再拉开负荷侧隔离开关,最后拉开电源侧隔离开关2、变压器的操作先送高压侧，再送低压侧。

停用时正好相反。

因为从电源侧逐级送电，如发生故障便于按送电范围检查、判断和处理。

在多电源的情况下，按上述顺序停电，可以防止变压器反充电。

若停电时先停电源侧，遇有故障可能造成保护误动或拒动，延长故障切除时间，可能扩大停电范围。

220千伏双圈变压器从高压侧充电时，其中性点的接地隔离开关必需合上，或经间隙接地；220/110/35千伏三圈变压器从220千伏侧充电时，220千伏中性点和110千伏侧中性点的妆地隔离开关都必须合上；若从110千伏侧充电时，220千伏侧中性点接地隔离开关也必须命中，或经间隙接地。

这是过电压规程中所要求的，以避免形成中性点不接地的电力网。

当断路器非全相合闸时，在变压器中性点上出现的过电压将威胁变压器中性点的绝缘，所以中性点应接地。

3、消弧线圈的倒闸操作调整消弧线圈的分接头必须有调度员的命令。

需要调整消弧线圈的分接头时，应先将其连接中性点的隔离开关拉开，以保证运行操作人员的安全。

分接头调完后，需经测试导通后才能投入运行。

线咱的停役、复役；线路从一个电网改变为与另一个电网连接；电网的解列，并列等，凡所涉及到的电网都应计算电容电流，核算补偿情况，以确定是否需要重新调整消弧线圈的分接头。

同一补偿电网我，若有几台消弧线圈需要调分接头时，最好不要同时将消弧线圈停用，而应采取停一台调一台，然后再停一台调一台的办法，这样有利于降低过电压。

系统有单相接地故障时，禁止将消弧线圈退出运行，此时若消弧线圈本身有故障，应拉开消弧线圈的隔离开关，再投入变压器。

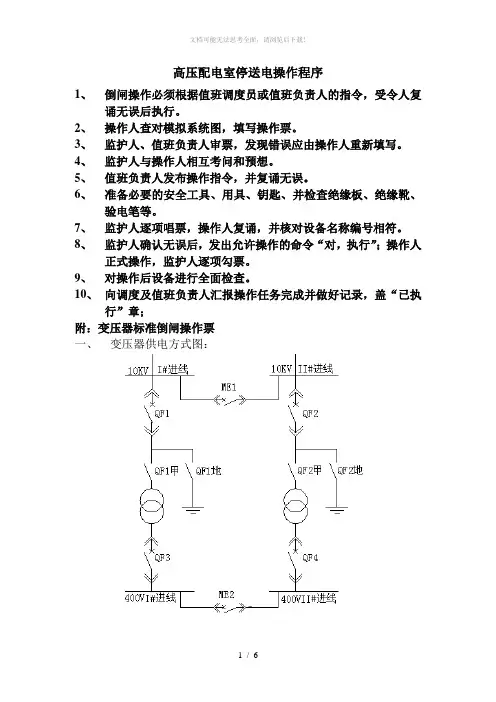

高压配电室停送电操作程序1、倒闸操作必须根据值班调度员或值班负责人的指令，受令人复诵无误后执行。

2、操作人查对模拟系统图，填写操作票。

3、监护人、值班负责人审票，发现错误应由操作人重新填写。

4、监护人与操作人相互考问和预想。

5、值班负责人发布操作指令，并复诵无误。

6、准备必要的安全工具、用具、钥匙、并检查绝缘板、绝缘靴、验电笔等。

7、监护人逐项唱票，操作人复诵，并核对设备名称编号相符。

8、监护人确认无误后，发出允许操作的命令“对，执行”；操作人正式操作，监护人逐项勾票。

9、对操作后设备进行全面检查。

10、向调度及值班负责人汇报操作任务完成并做好记录，盖“已执行”章；附：变压器标准倒闸操作票一、变压器供电方式图：二、停电倒闸操作：（以I＃变检修停运为例）1、检查两台变压器电流总和是否超过单台变压器的额定电流；2、电告热电调：我方要退出1＃变，并请求其合环；3、得到电调准许操作后，合上高压10KV母联开关（ME1）查确已合上；4、检查10KVI段、II段并运正常;5、将低压配母联（ME2）合上，查确已合上；6、检查低压配400VI段、II段并运正常;7、断开低压1＃进线开关（QF3），查确已断开;8、将低压1＃进线开关（QF3）摇至试验位，取下控制保险后,挂”禁止合闸，有人工作”标示牌;9、在1＃变高压开关（QF1）柜上查确无电流，变压器空载；10、断开1＃变高压开关（QF1），并查确已断开；11、将1＃变高压开关（QF1）摇至试验位后,挂”禁止合闸，有人工作”标示牌;12、验明1＃变确无电压13、拉开1＃变隔离刀闸（QF1甲）查确已拉开;14、合上1＃变高压柜QF1地刀闸，查确已合上;15、断开高压10KV母联开关ME1;16、查高压10KVI段,II段分段运行正常;17、电告电调我方已操作完毕，可以解环，并做好记录；注：1、在正常生产时，原料磨配、、2#蒸发配、种滤I＃、II＃变负荷较高。

若退出以上配中的任何一台变压器时，必须向生产岗位和调度室说明情况，协调好,并要求启动任何设备，通知电气车间以免因启动时冲击电流过大,负荷电流大造成变压器过负荷运行，影响安全运行。

变电站的倒闸操作学习〔一〕目录一、倒闸操作的定义、电气设备状态内容、重要性。

二、倒闸操作的类别、基本任务、基本内容、原则、操作前的思考。

三、倒闸操作的要求。

1、技术人员技术水平要求。

2、组织措施及一些规定的要求。

3、技术措施及一些规定的要求。

四、电气设备倒闸操作的实施过程及要求。

五、倒闸操作中应注意的其它事项。

六、变电站的遥控操作七、倒闸操作实例学习。

一、变电站的倒闸操作的定义电气设备由一种状态转变成另一种状态或由一种运行方式转换成另一种运行方式所要进行的有序操作叫倒闸操作。

变电站的倒闸操作内容涉及了安全规程、技术规程、运行管理规程、继电保护技术规程、站内的保护投运情况、设备的结构、性能、运行方式、实际运行情况等内容。

表达了变电站值班员的综合技能水平。

变电站的电气设备可分为：运行、热备用、冷备用、检修四种状态。

倒闸操作遵循的基本规律就是按以下顺序转换状态：即设备停电时，其顺序由运行→热备用→冷备用→检修。

设备供电时，其顺序相反。

运行方式的改变时通过多台设备状态的改变来实现的。

电气设备每个基本状态的内容1、运行：设备的刀闸及开关都在合上位置，保护和自动装置以及二次设备按规定投入，设备带有规定电压的状态。

2、热备用：设备的开关断开，而刀闸在合上位置。

此状态下如无特殊要求，保护均应在运行状态。

3、冷备用：设备没有故障，也无安全措施，刀闸及开关都在断开位置，可以随时投入运行状态。

4、检修：设备的所有开关、刀闸均断开，并装设接地线或合上接地刀闸的状态。

5、运行方式：指站内电气设备主接线方式、设备状态及保护和自动装置等运用情况。

倒闸操作工作的重要性倒闸操作是一项重要而复杂的工作，既有一次设备的操作也有二次设备的操作,少者两三步，多着上百步。

其工作内容一般涉及到：正常修试、调整负荷及运行方式、消除缺陷、处理事故，贯穿于整个变电站的运行工作中。

因此说倒闸操作的标准性和正确性不仅关系到电力系统安全和稳定运行还关系着电气设备上的工作人员与操作人员的安全。

变电运行倒闸操作流程图一、变电运行倒闸操作流程图(一)大型复杂倒闸操作流程图(二)一般倒闸操作流程图变电站(发电厂)倒闸操作票二、变电运行停送电操作顺序图(一)出线停送电操作顺序图1.停电操作顺序图2.送电操作顺序图(二)双绕组变压器停止、加入运行操作顺序图1.双绕组变压器停止运行(冷备用)操作顺序图2．双绕组变压器加入运行操作顺序图三、变电运行倒闸操作执行标准（一）受理调度下达的操作指令（1）当班值班人员受令。

（2）开启录音机，使录音机处于录音状态。

（3）与调度值班员互通变电站名称、姓名。

（4）准备好《调度指令记录薄》，并记录以下内容：1）调度指令号，指令时间。

2）发令人姓名及受令人姓名。

3）操作任务。

4）操作指令项目。

（5）受令人复诵操作指令内容无误。

（6）检查录音效果并再听一遍。

（二）审核研究操作指令的可行性（1）值班负责人审核操作指令的可行性。

（2）检查模拟图版与当时系统运行方式。

（3）检查工作票所列的工作任务与操作指令中的内容是否一致。

（4）检查停电作业设备工作是否安全。

（5）检查调度值班员下达的操作时间是否合理。

（6）根据工作计划，确定接地线组数及安装地点。

（7）根据操作指令，制定所需操作票的份数，制定操作方案。

（8）对操作指令有疑问时，必须向调度询问清楚后，再决定是否执行，调度重复时，应执行。

（三）确定危险点，制定控制措施（1）大型复杂操作（110KV三绕组变压器停电、110KV双母线及母线连带线路停电、110KV多回路改方式等）应由值班负责人住址召开安全会议。

主要内容是对操作中的危险进行分析，根据查找的危险点，制定严密的控制措施并落实负责人，通报全值人员。

一般操作由值班长根据操作的环境来确定危险点，并制定控制措施。

（2）值班长明确操作人、监护人，大型复杂操作时应该设第二监护人。

（四）填写操作票（1）操作人与监护人依据操作指令、工作任务、系统运行方式、保护使用方式和现场实际情况，研究确定操作方案。

倒闸操作制度一、引言倒闸操作是企业电网维护与运营的关键环节之一，为确保安全、稳定、高效地进行倒闸操作，保障员工人身安全及设备运行的有效性，特制定本倒闸操作制度。

二、适用范围本制度适用于企业内所有涉及倒闸操作的职能部门及相关人员。

倒闸操作涉及电压等级为220千伏及以下的设备。

三、定义与缩写1.倒闸操作：指为了保障电网设备的运行安全，进行断电操作，并将被检修的设备从绕组中隔离，以提供安全的检修环境。

2.断电操作：指切断电源，使电流完全中断。

3.绕组：指变压器的线圈。

4.PTW：持续工作许可证（Permit to Work），是一种用于授权特定作业的证书，确保作业人员遵守规定的安全程序。

四、管理标准1.倒闸操作的责任与权限1.1 倒闸操作必须由具备相关资质的人员负责，并且在启动之前，需要获得所在部门主管的书面批准。

1.2 所有负责倒闸操作的人员必须经过规范的培训并持有相应的证书。

1.3 经过培训并取得相关证书的倒闸操作人员应定期接受考核，以确保其技能水平和操作能力。

2.倒闸操作准备工作2.1 在进行倒闸操作前，必须进行详细的检查和准备。

2.2 倒闸操作前应确认相关设备已经停电，并使用安全锁定装置将其稳定。

2.3 在进行倒闸操作前，应更换电压等级以上的穿戴工装，并佩戴符合安全要求的个人防护装备。

2.4 检查仪器设备是否正常，确保其准确性和可靠性。

3.安全操作流程3.1 负责倒闸操作的人员必须严格按照操作手册的要求进行操作。

3.2 操作人员必须按照标准程序操作断路器，不得盲目操作。

3.3 在操作过程中，要及时向现场人员进行必要的提示和警示。

3.4 在断电操作完成后，要验证操作结果，并由专业人员进行检查和确认。

4.工作结束规定4.1 完成倒闸操作后，所有操作人员必须完整记录操作过程，并准确填写相关记录表。

4.2 彻底清理现场，恢复电网设备正常状态。

4.3 填写持续工作许可证（PTW），并由主管进行确认。

五、考核标准1.技能考核1.1 倒闸操作人员需定期接受技能考核，以确保其掌握正确的操作技能和安全流程。

变电所常见的倒闸操作1、线路操作:(1)送电操作: 输电线路的送电操作的正确的操作顺序应从母线侧开始,即在检查断路器确在断开位置后,先合上母线侧隔离开关,后合上负荷侧的隔离开关,再合上断路器.(2)停电操作:停电操作的顺序和送电时相反,应先从负荷侧开始,即先断开断路器,并检查断路器确在断开位置,再拉开负荷侧隔离开关,最后拉开电源侧隔离开关2、变压器的操作先送高压侧，再送低压侧。

停用时正好相反。

因为从电源侧逐级送电，如发生故障便于按送电范围检查、判断和处理。

在多电源的情况下，按上述顺序停电，可以防止变压器反充电。

若停电时先停电源侧，遇有故障可能造成保护误动或拒动，延长故障切除时间，可能扩大停电范围。

220千伏双圈变压器从高压侧充电时，其中性点的接地隔离开关必需合上，或经间隙接地；220/110/35千伏三圈变压器从220千伏侧充电时，220千伏中性点和110千伏侧中性点的妆地隔离开关都必须合上；若从110千伏侧充电时，220千伏侧中性点接地隔离开关也必须命中，或经间隙接地。

这是过电压规程中所要求的，以避免形成中性点不接地的电力网。

当断路器非全相合闸时，在变压器中性点上出现的过电压将威胁变压器中性点的绝缘，所以中性点应接地。

3、消弧线圈的倒闸操作（1）调整消弧线圈的分接头必须有调度员的命令。

（2）需要调整消弧线圈的分接头时，应先将其连接中性点的隔离开关拉开，以保证运行操作人员的安全。

分接头调完后，需经测试导通后才能投入运行。

（3）线咱的停役、复役；线路从一个电网改变为与另一个电网连接；电网的解列，并列等，凡所涉及到的电网都应计算电容电流，核算补偿情况，以确定是否需要重新调整消弧线圈的分接头。

（4）同一补偿电网我，若有几台消弧线圈需要调分接头时，最好不要同时将消弧线圈停用，而应采取停一台调一台，然后再停一台调一台的办法，这样有利于降低过电压。

（5）系统有单相接地故障时，禁止将消弧线圈退出运行，此时若消弧线圈本身有故障，应拉开消弧线圈的隔离开关，再投入变压器。
