变压器标准倒闸操作票

变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票考试时倒闸操作票各栏按下列规定填写1)单位：兴隆220kV变电站2)编号：从“201110001 ”开始3)发令人：写监考老师4)受令人：写“考试1”5)发令时间：写开始考试时间6)操作开始时间：写开始操作时间7)操作结束时间：写操作结束时间8)单人操作栏：打“√”9)操作任务：写试卷上操作任务10)操作人：写自己11)监护人：也写“考试1”12)值班负责人（值长）：写“考试2”13)多页操作票时：在规定栏内写：接上页：“20110001”和接下页：“20111002”14)操作步骤结束：已执行章以“ㄣ”符号结束考试注意事项：1)开机后校对机器时间，进入系统正常后在二次场景画面“特殊操作”栏目中填写“班级、姓名、机器号。

如运行九班、张三、xy-14”后提交，已记录操作人员操作的机器。

2)在操作票左上角写“运行班号”；在问答试卷写姓名、运行班号。

3)操作票一共4张可以撕开使用，用完为止，最后交你认为正确的操作票。

多张操作票要有连续性。

4)考试共1小时30分，考试开始时先写操作票后仿真操作45分钟结束，以后发生的操作记录无效；最后45分钟写问答题。

5)考试作弊一次扣10分处理，倒闸操作中不得故意损坏操作系统程序，只要有操作记录就视为操作生效。

否则按无操作记录处理。

6)考试分值按100计算：其中20问答、20分操作票、60分上机操作。

操作票（1）全站停电操作（现运行方式为：第一电源供电，1T运行带全负荷，第二电源及2T备用）1．先拉电容器组开关，查确在断开位置；2．拉开各线出线开关，查确在断开位置；3．拉开445，查确在断开位置；4 . 拉开445－5，查确已断开；5. 拉开445－4，查确已断开；6．拉开401，查确在断开位置；7．拉开401－4，查确已断开；8．拉开401―2，查确已断开；9．拉开211，查确在断开位置；10．拉开211－2，查确已断开；11．拉开211－4，查确已断开；12．拉开201，查确在断开位置；13．拉开201－4，查确已断开；14．拉开201－9，查确已断开；15．拉开201－2，查确已断开；16．拉开202－9，查确已断开；17．拉开202－2，查确已断开；18．拉开21，查确已断开；19．拉开22，查确已断开；20．查全部操作质量,操作票（2）全站停电操作（现运行方式为；第一电源供电，1T和2T并列运行，带全负荷）1．拉开电容器组开关，查确在断开位置2．拉开各出线开关，查确在断开位置3．拉开445，查确在断开位置4．拉开445－4，查确已断开5．拉开445－5，查确已断开6．拉开401，查确在断开位置7．拉开401－4，查确已断开8．拉开401－2，查确已断开9．拉开402，查确在断开位置10．拉开402－5，查确已断开.11．拉开402－2，查确已断开12．拉开221，查确在断开位置13．拉开221－2，查确在断开,14．拉开221－5，查确已断开;15．拉开245，查确在断开位置16．拉开245－5，查确已断开17．拉开245－4，查确已断开18．拉开211，查确在断开位置19．拉开211－2，查确已断开21．拉开210，查确在断开位置22．拉开210－4，查确已断开"23．拉开201－9，查确已断开24．拉开201－2，查确已断开25．拉开202－9，查确已断开26．拉开202－2，查确已断开27．拉开21，查确已断开28．拉开22，查确已断开29．查全部操作质量'操作票（3）原运行电源转备用原备用电源转运行现在运行方式为：第二电源供电，2T运行带全负荷，第一电源及1T备用，（停电倒电源）倒为第一电源供电，第二电源备用）1．拉开低压电容器组开关，查确在断开位置2．拉开低压各出线开关，查确在断开位置3．拉开445，查确在断开位置4．拉开445－4，查确已断开5．拉开445－5，查确已断开,6．拉开402，查确已在断开位置7．拉开402－5，查确已断开8．拉开402－2，查确已断开"9．拉开221，确在断开位置10．拉开221－2，查确已断开`11．拉开221－5，查确已断开.12．拉开202，查确在断开位置13．拉开202－5，查确已断开~14．查401，445，402，确在断开位置15．查201，211，245，221，202确在断开位置16．查一号电源三相电压应正常17．合上201－4，查确已合上18．合上201，查确在合闸位置19．合上245－4，查确已合上20．合上245－5，查确已合上21．合上245，查确在合闸位置22．合上221－5，查确在合闸位置23．合上221－2，查确已合上24．合上221，查确在合闸位置25．听2T声音应正常并空载运行3分钟26．合上402－2，查确已合上27．查2T二次三相电压应正常28．合上402－5，查确已合上!29．合上合上402，查确在合闸位置31．合上445－4，查确已合上32．合上445，确在合闸位置33．合上低压各出线开关，查确在合闸位置34．合上低压电容器开关，查确在合闸位置35．查全部操作质量,操作票（4）原运行变压器转备用，原备用变压器转运行。

一、操作票填写标准1、操作任务：一份倒闸操作票只能填写一个操作任务。

一个操作任务，是指根据同一操作目的而进行的一系列相互关联、依次连续进行电气操作过程。

明确设备由一种状态转为另一种状态，或者系统由一种运行方式转为另一种运行方式。

在操作任务中应写明设备电压等级和设备双重名称，如“6kV 中三线 424# 开关由运行转为开关检修〞。

2、由值班负责人〔工作负责人〕指派有权操作的值班员填写操作票。

操作票按照操作任务进行边操作边打红色“√〞，操作完毕在编号上方加盖“已执行〞印章。

3、编号：变电所倒闸操作票的编号由各供电单位统一编号，每年从 1 开始编号，使用时应按编号顺序依次使用，编号不能随意改动，不得出现空号、跳号、重号、错号。

例如： 2021-00014、发令单位：填写发令的单位〔公司调度、地方调度〕。

5、受令人：填写具备资格的当班值班〔工作〕负责人姓名。

6、发令单位、发令人、受令人、操作任务、值班负责人、监护人、操作人、票面所涉时间填写要求：必须手工填写，每字后面连续填写，不准留有空格，不得电脑打印，不得他人代签。

有多页操作票时，其中操作任务、发令单位、发令人、受令人、受令时间、操作开始时间、操作结束时间，只在第一页填写；值班负责人、监护人、操作人每页均分别手工签名，且操作结束每张均应加盖“已执行〞印章。

7、受令时间：填写调度下达指令的具体时间，年用 4 位阿拉伯数字表示，月、日用 2 位阿拉伯数字表示，时、分，用24 小时表示，缺乏 2 位的在前面添“ 0〞补足。

8、操作开始时间：填写操作开始的时间，年、月、日、时、分填写同第7项。

9、操作结束时间：完成最后一项操作工程的时间，年、月、日、时、分填写同第 7 项。

10、模拟操作打“√〞：打在操作票“顺序〞所在列正中间，用兰笔打“√〞，每模拟、检查、审核一项正确无误时才能打上“√〞，再进行下一项的模拟、检查、审核。

11、操作打：打在操作票有“√〞栏所在列正中间，用红笔打“√〞，由监护人完成。

倒闸操作票制度Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：___________________日期：___________________倒闸操作票制度温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。

本文档可根据实际情况进行修改和使用。

一、总则1. 倒闸操作主要是指拉开或合上断路器或隔离开关, 拉开或合上直流操作回路, 拆除和装设临时接地线及检查设备绝缘等。

它直接改变电气设备的运行方式, 是一项重要而又复杂的工作。

如果发生错误操作, 就会导致发生事故或危及人身安全。

2. 为保障电气设备的安全运行, 在倒闸操作过程中必须做好组织和技术措施的落实, 认真执行倒闸操作票制度。

二、倒闸操作的基本要求1. 为防止误操作事故, 变配电所(室)的倒闸操作必须填写操作票。

2. 倒闸操作必须两人同时进行, 一人监护, 一人操作。

特别重要和复杂的倒闸操作, 应由电气负责人监护。

3. 高压操作应戴绝缘手套, 室外操作应穿绝缘靴和戴绝缘手套。

4. 如逢雨、雪、大雾天气在室外操作, 无特殊装置的绝缘棒及绝缘夹钳禁止使用, 雷电时禁止室外操作。

5. 装卸高压保险时, 应戴防护镜和绝缘手套, 必要时使用绝缘夹钳并站在绝缘垫或绝缘台上。

三、倒闸操作的技术规定1. 送电时, 先合上母线侧刀闸, 再合线路侧刀闸, 最后合上开关。

停电时顺序相反, 严禁带负荷拉、合刀闸。

2. 带联络线的操作：停送电时, 同一系统要用开关进行并列、解列, 不得用刀闸并列或解列。

3. 母线停电操作：电压互感器应最后停电, 送电时应先合电压互感器。

工作任务停400V I（II）段母线1 通知车间，联系总变。

2 检查400VI、II段进线柜上各种表计指示正常。

3 将400V母联备自投开关SA2打至“退出”位置。

4 将400V I段进线柜上“远方/就地”开关2KK打至“就地”位置。

5 检查400V I段进线、II段进线柜上综保无异常指示及动作。

6 分400V I段进线开关。

7 检查400V I段进线断路器确在分位。

8 检查400V I段进线、II段进线柜上综保无异常指示及动作。

9 检查400V I段进线、II段进线柜上各种表计指示正确。

10 将400V I段进线断路器拉至实验位置，拉开控制保险。

11挂上“禁止合闸，有人工作”标示牌。

12将400V母联断路器拉至实验位置，拉开控制保险。

13 挂上“禁止合闸，有人工作”标示牌。

14 将I段母线上所有可能反送电的抽屉柜拉至柜外。

15 通知总变，倒闸完毕。

工作任务停6KV I（II）段母线1 检查400VI段进线、母联、II段进线各种表计指示正常。

2 将400V母联柜上备自投开关SA2打至“退出”位置。

3 将400V母联柜上选跳开关SA3打至“选跳I段”位置。

4 将400V I段进线柜、母联柜、400V II段进线柜上远方/就地开关打至“就地”。

5 检查400V I段进线柜、母联柜、400V II段进线柜上各种保护运行正常，无报警。

6 检查400V I段进线柜、母联柜、400V II段进线柜上允许并列运行开关XB1在“投入”位置。

7 检查400V母联柜上允许并列选跳开关XB3在“投入”位置。

8 按下倒闸启动按钮AN。

9 检查400V母联开关确在合位。

10 检查400V I段进线开关确在分位。

11 检查400V I段进线柜、母联柜、400V II段进线柜上各种保护运行正常，无报警12 检查400V I段进线柜、母联柜、400V II段进线柜上各种表计指示正确。

13将400V I段进线断路器拉出至“实验位置”。

1 范围对倒闸操作票的填写进行规范化管理 ,以规范运行人员的操作行为 ,从而有效杜绝误操作事故的发生。

本规范合用于发、变电〔路线倒闸操作票的填写、受理工作。

2 引用标准2.1XX 电网公司下发《工作票、操作票使用管理标准》2.2 南方电网公司《电气操作导则》2.3 能源部《电业安全工作规程》 DL408-913 职责权限3.1 安生部负责变电〔路线倒闸操作票填写的技术管理、现场监督,并制定相应的考核和管理办法,提出整改措施和考核意见。

3.2 安生部负责对变电〔路线倒闸操作过程以及应遵守的规章制度进行监督、检查和考核。

3.3 变电站值班负责人、供电所工作负责人负责组织完成调度〔供电所下达的操作命令,严格执行"操作票制度",完成相关记录的填写,有权拒绝执行威胁人身或者设备的调度命令,提出理由并报告上级领导。

4 工作内容与要求4.1 工作内容正确接受调度〔供电所命令后,认真填写变电〔路线倒闸操作票并按照"操作票制度"的规定程序进行倒闸操作。

4.2 工作程序倒闸操作票统一用黑色墨水填写或者微机打印〔黑色,发令单位、发令人、受令人、时间、签名必须手工填写。

.1 一份倒闸操作票只能填写一个操作任务,一个操作任务：是指根据同一操作目的而进行的一系列相互关联、挨次连续进行电气操作过程。

明确设备由一种状态转为另一种状态,或者系统由一种运行方式转为另一种运行方式。

倒闸操作票的填写要求.1 由值班负责人〔工作负责人指派有权操作的值班员填写操作票。

每一个操作任务的操作票后须附一份变电站倒闸操作危（wei）险点控制〔路线操作票除外 ,对应操作票编号填写,随操作票保存,按照操作任务进行边操作边打红色" √ ",操作完毕在编号上方加盖 " 已执行"印章。

.2 编号：在编号空白处填入 7 位数,前两位为本年年份的后两位数,如 20XX 后两位数为 07；后五位数为编号,每所〔站每年从 00001 开始编号,编号不得重复〔编号可微机打印。

审票人：
操作结束时间： 时 分V 顺号
1
2
3
4推进1#主变10KV总开关手车由试验位置至工作位置。

5合上1#主变10KV总开关
6
7
8
9
10
11
12
13
14合上B31变压器出线总开关(K31)。

15
16合上B51变压器出线总开关(K51)。

17
18
19
20
21

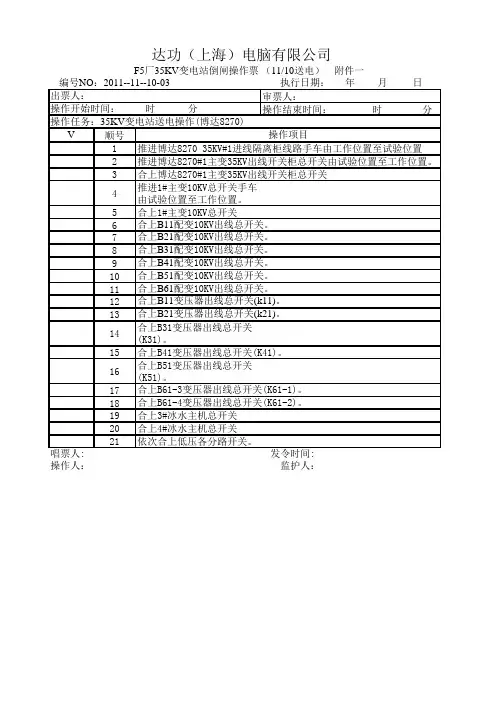

达功（上海）电脑有限公司
F5厂35KV 变电站倒闸操作票 （11/10送电） 附件一
编号NO ：2011--11--10-03 执行日期： 年 月 日出票人： 操作开始时间： 时 分操作任务：35KV 变电站送电操作(博达8270)
操作项目推进博达8270 35KV#1进线隔离柜线路手车由工作位置至试验位置推进博达8270#1主变35KV出线开关柜总开关由试验位置至工作位置。

合上博达8270#1主变35KV出线开关柜总开关合上B11配变10KV出线总开关。

合上B21配变10KV出线总开关。

合上B31配变10KV出线总开关。

合上B41配变10KV出线总开关。

合上B51配变10KV出线总开关。

合上B61配变10KV出线总开关。

合上B11变压器出线总开关(k11)。

合上B21变压器出线总开关(k21)。

唱票人: 发令时间:
操作人： 监护人：合上B41变压器出线总开关(K41)。

合上B61-3变压器出线总开关(K61-1)。

合上B61-4变压器出线总开关(K61-2)。

合上3#冰水主机总开关合上4#冰水主机总开关依次合上低压各分路开关。

倒闸操作票单位:_**变电所(厂) 第2020-02号倒闸作业任务: 10KV F1 **线1#上变压器由运行转检修倒闸作业根据: 2020-02 停电工作票发令人:*** 发令时间: 2020年06月19日07时15分受令人: 操作开始: 年月日时操作完成: 年月日时倒闸作业程序1 、检查10KV 1#柱上变压器高压侧101 号隔离开关，21号跌开式熔断器确已在合闸位置2、检查10KV 1#柱上变压器低压侧受电柜401号断路器确在合闸位置。

3、断开10KV 1#柱上变压器低压侧受电柜401号断路器4、检查10KV 1#柱上变压器低压侧受电柜401号断路器确己在分闸位置5、确认10KV #柱上变压器低压侧负荷已切除。

6、在401 号断路器上悬挂”禁止合闸,有人工作” 的标示牌。

7、拉开10KV 1#柱上变压器高压侧21号跌开式熔断器。

8、检查10KV 1#柱上变压器高压侧21号跌开式熔断器确己在分闸位置。

9、拉开10KV 1#柱上变压器高压侧101 号隔离开关10、检查10KV 1#柱上变压器高压侧101号隔离开关确已在分闸位置11 、在10KV1#柱上变压器高压侧绕组验电，确认A相，B相，C相无电。

12 、在10KV 1#柱上变压器高压侧21号跌开式熔断器负载侧装设1#接地线一组，并在接地处挂“已接地”标示牌。

13、在101 号隔离开关及21号跌开式熔断器负载侧分别悬挂“禁止合闸有人工作”的标示牌。

以下空白倒闸操作票单位:***变电所(厂) 第2020-01号倒闸作业任务: 10KV F1 ***线1 #柱上变压器由检修转运行倒闸作业根据: 2020-01 号送电工作票发令人:*** 发令时间: 2020年06月18日14时09分受令人: *** 操作开始: 年月日时操作完成: 年月日时倒闸作业程序序1 检查10KV 1#柱上变压器高压侧101号隔离开关，21号跌开式熔断器确在分闸位置。

2 检查10KV 1#柱上变压器低压侧进线柜401号断路器确在分闸位置3 取下接地处“已接地”和101号刀闸、21号跌开式熔断器负载侧悬挂的“禁止合闸，有人工作”的标示牌。

附件1变电站倒闸操作票、工作票执行规范1 总则 (1)2 规范性引用文件 (1)3 变电站倒闸操作一般规定 (2)3.1 倒闸操作过程中严防发生下列误操作 (2)3.2 倒闸操作过程中防误闭锁要求 (2)3.3 下列操作可不使用操作票 (3)3.4 倒闸操作票印章使用规定 (4)4 变电站倒闸操作票的填写与执行 (4)4.1 倒闸操作票术语定义 (5)4.2 倒闸操作票填写 (11)4.3 倒闸操作流程 (14)4.4 保证倒闸操作安全的技术要求 (18)5 变电专业工作票一般规定 (20)5.1 变电专业工作票通用规定 (20)5.2 变电工作票印章使用规定 (21)6 变电站第一种工作票 (21)6.1 变电站第一种工作票基本要求 (21)6.2 变电站第一种工作票填写及执行 (23)7 变电站第二种工作票 (35)7.1 变电站第二种工作票基本要求 (35)7.2 变电站第二种工作票填写及执行 (36)8 电力电缆第一种工作票 (41)8.1 电力电缆第一种工作票基本要求 (41)8.2 电力电缆第一种工作票填写及执行 (41)9 电力电缆第二种工作票 (50)9.1 电力电缆第二种工作票基本要求 (50)9.2 电力电缆第二种工作票填写及执行 (50)10 变电站事故紧急抢修单 (54)10.1 变电站事故紧急抢修单基本要求 (54)10.2 变电站事故紧急抢修单填写及执行 (54)11 二次工作安全措施票 (56)11.1 二次工作安全措施票基本要求 (56)11.2 二次工作安全措施票填写及执行 (57)12 变电站一、二级动火工作票 (59)12.1 动火工作票基本要求 (59)12.2 变电站一、二级动火工作票填写及执行 (60)13 现场勘察记录 (64)13.1 现场勘察记录基本要求 (64)13.2 现场勘察记录填写及执行 (65)1 总则1.1 为规范变电站倒闸操作票和工作票（以下简称“两票”）的填写与执行，强化工作现场安全管理和工作秩序，防止发生人员责任的人身、电网和设备事故，特制定本规范。

二十五种倒闸操作票一、填写操操作作票的要求一、停电的操作要求1，先停低压，后停高压；先停负荷后停电源;先拉断路器，后拉隔离开关（或刀开关）.2，先拉负荷侧隔隔离开关，后拉电源侧隔离开关.3，拉合隔离开关或刀开关之前应查与其串联的断路器确处断开位置。

4, 先停出线开关后停主进开关.5，每操作一项应查确已处在断开位置.6, 33、44、55、39、49、59不操作。

7, 变压器解列之前查变压器的负荷分配情况，查运行的变压器有无过负荷。

8，非调度用户：若两路10KV供电时，两路10KV电源不允许合环，倒闸时必需先停后送.调度用户：两路10KV电源可以合环,合环之前先解除过流保护跳闸压板，合环后恢复保护压板，并查合环电流。

9, 全站停电应用21、22。

10,检修时：停电，验电，挂标示牌。

11，备用分热备用和冷备用：冷备用断路器、隔离开关（刀开关)都处于断开位置;热备用断路器处于断开位置，隔离开关（刀开关)处于合闸位置。

二、送电操作要求1，先送电源，后送负荷;先送高压，后送低压；先合主进,后合出线;先合隔离开关，后合断路器.2，操作完后,查确已处在合上位置。

3,合隔离开关（刀开关)之前，应查断路器确处在断开位置。

4，先合电源侧隔离开关，后合负荷侧隔离开关。

5，电源必须PT二次电压应正常。

6，变压器送电后,必须听声音正常，充电三分钟。

7,变压器并列运行应满足并列运行条件，且分接开关在同一档位。

8，设备检修后再投入运行前，应先拆除临时接地线和标示牌。

9,当合401-2,402—2后应查变压器二次电压且正常。

10，操作前应先填写操作票，并在模拟板上模拟操作，无误后方可实际操作;操作时应两人，穿绝缘靴，戴绝缘手套，执行复诵制，应有预令和动令。

二，填写操作票一、全站停电操作1、全站停电操作现运行方式为：第一电源供电，1T运行带全负荷；第二电源及2T备用。

1,拉低压电容器开关，查确已断开；2,拉低压各出线开关，查确已断开；3，拉445，查确已断开；4，拉445-5,查确已断开；5,拉445—4，查确已断开；7,拉401-4，查确已断开；8，拉401—2，查确已断开；9，拉211,查确已断开；10，拉211—2，查确已断开；11，拉211-4，查确已断开；12，拉201，查确已断开；13，拉201-4,查确已断开；14，拉201-9,查确已断开；15,拉201—2，查确已断开；16，拉202—9，查确已断开;17,拉202-2,查确已断开；18,拉21，查确已断开；19,拉22，查确已断开；20,全面检查操作质量.2、全站停电操作现运行方式为：第一电源供电，2T运行带全负荷;第二电源及1T备用。
