倒闸操作票·变压器停电检修

变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票考试时倒闸操作票各栏按下列规定填写1)单位：兴隆220kV变电站2)编号：从“201110001 ”开始3)发令人：写监考老师4)受令人：写“考试1”5)发令时间：写开始考试时间6)操作开始时间：写开始操作时间7)操作结束时间：写操作结束时间8)单人操作栏：打“√”9)操作任务：写试卷上操作任务10)操作人：写自己11)监护人：也写“考试1”12)值班负责人（值长）：写“考试2”13)多页操作票时：在规定栏内写：接上页：“20110001”和接下页：“20111002”14)操作步骤结束：已执行章以“ㄣ”符号结束考试注意事项：1)开机后校对机器时间，进入系统正常后在二次场景画面“特殊操作”栏目中填写“班级、姓名、机器号。

如运行九班、张三、xy-14”后提交，已记录操作人员操作的机器。

2)在操作票左上角写“运行班号”；在问答试卷写姓名、运行班号。

3)操作票一共4张可以撕开使用，用完为止，最后交你认为正确的操作票。

多张操作票要有连续性。

4)考试共1小时30分，考试开始时先写操作票后仿真操作45分钟结束，以后发生的操作记录无效；最后45分钟写问答题。

5)考试作弊一次扣10分处理，倒闸操作中不得故意损坏操作系统程序，只要有操作记录就视为操作生效。

否则按无操作记录处理。

6)考试分值按100计算：其中20问答、20分操作票、60分上机操作。

工作任务停400V I（II）段母线1 通知车间，联系总变。

2 检查400VI、II段进线柜上各种表计指示正常。

3 将400V母联备自投开关SA2打至“退出”位置。

4 将400V I段进线柜上“远方/就地”开关2KK打至“就地”位置。

5 检查400V I段进线、II段进线柜上综保无异常指示及动作。

6 分400V I段进线开关。

7 检查400V I段进线断路器确在分位。

8 检查400V I段进线、II段进线柜上综保无异常指示及动作。

9 检查400V I段进线、II段进线柜上各种表计指示正确。

10 将400V I段进线断路器拉至实验位置，拉开控制保险。

11挂上“禁止合闸，有人工作”标示牌。

12将400V母联断路器拉至实验位置，拉开控制保险。

13 挂上“禁止合闸，有人工作”标示牌。

14 将I段母线上所有可能反送电的抽屉柜拉至柜外。

15 通知总变，倒闸完毕。

工作任务停6KV I（II）段母线1 检查400VI段进线、母联、II段进线各种表计指示正常。

2 将400V母联柜上备自投开关SA2打至“退出”位置。

3 将400V母联柜上选跳开关SA3打至“选跳I段”位置。

4 将400V I段进线柜、母联柜、400V II段进线柜上远方/就地开关打至“就地”。

5 检查400V I段进线柜、母联柜、400V II段进线柜上各种保护运行正常，无报警。

6 检查400V I段进线柜、母联柜、400V II段进线柜上允许并列运行开关XB1在“投入”位置。

7 检查400V母联柜上允许并列选跳开关XB3在“投入”位置。

8 按下倒闸启动按钮AN。

9 检查400V母联开关确在合位。

10 检查400V I段进线开关确在分位。

11 检查400V I段进线柜、母联柜、400V II段进线柜上各种保护运行正常，无报警12 检查400V I段进线柜、母联柜、400V II段进线柜上各种表计指示正确。

13将400V I段进线断路器拉出至“实验位置”。

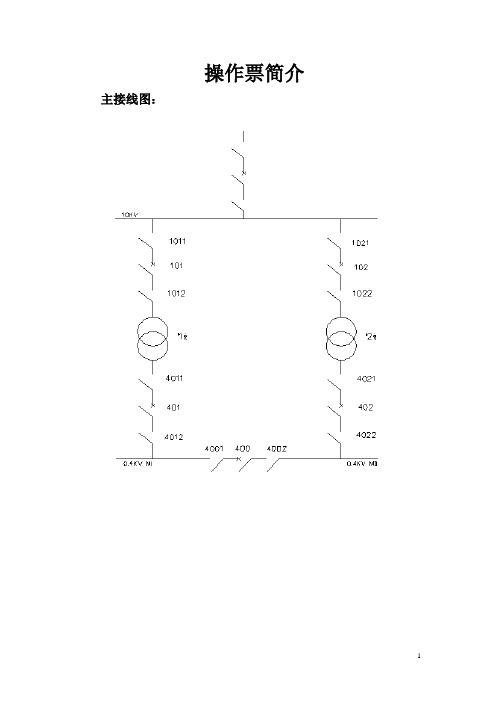

操作票简介主接线图：倒闸操作票填写典型案例一：运行方式：#1、#2变压器并列运行（400伏低压空气开关及其两侧刀闸均合上），一台变压器能承担全部负荷。

操作任务：#1变压器检修。

条件：MI、MII两段母线不得间断供电。

总操作步骤：拉低压，拉高压，做安全措施(验电、接地、挂标示牌)。

变电所倒闸操作票编号：023(自定)操作任务：（目的）#1变压器停电检修。

发令人：虚拟人名受令人：本人名发令时：2000 年3月8日 6 时3 分操作时间：2000 年3 月8日开始操作时间：时分操作顺序操作终了时间：时分已执行顺序操作项目1 拉开401开关，检查确已拉开。

2 拉开4012刀闸，检查确已拉开。

3 拉开4011刀闸，检查确已拉开。

4 拉开101开关，检查确已拉开。

5 取下101开关合闸熔丝。

6 拉开1012刀闸，检查确已拉开。

7 拉开1011刀闸，检查确已拉开。

8 在#1变压器高压侧与1012刀闸之间验明无电后挂#1接地线壹组。

9 在#1变压器低压侧与4011刀闸之间验明无电后挂#2接地线壹组。

10 在101、401开关操作把手上挂“禁止合闸，有人工作”的标示牌。

11 在#1变压器前放“在此工作”的标示牌。

监护人：虚拟人名操作人：本人名典型案例二：运行方式：#1、#2变压器分列运行（400伏低压空气开关及其两侧刀闸均拉开）。

操作任务：#2变压器停电检修。

条件：一台变压器能承担全部负荷，MI.、MII两段母线不得间断供电。

总操作步骤：合母联，拉低压，拉高压，做安全措施。

(验电、接地、挂标示牌）.变电所倒闸操作票编号：023(自定)操作任务：（目的）#2变压器停电检修。

发令人：虚拟人名受令人：本人名发令时：2000年 3 月18 日8 时30 分操作时间：2000年3 月18 日开始操作时间：时分操作顺序操作终了时间：时分已执行顺序操作项目1 检查400开关确已断开。

2 合上4001刀闸，检查确已合上。

3 合上4002刀闸，检查确已合上。

高压配电室停送电操作程序1、倒闸操作必须根据值班调度员或值班负责人的指令，受令人复诵无误后执行。

2、操作人查对模拟系统图，填写操作票。

3、监护人、值班负责人审票，发现错误应由操作人重新填写。

4、监护人与操作人相互考问和预想。

5、值班负责人发布操作指令，并复诵无误。

6、准备必要的安全工具、用具、钥匙、并检查绝缘板、绝缘靴、验电笔等。

7、监护人逐项唱票，操作人复诵，并核对设备名称编号相符。

8、监护人确认无误后，发出允许操作的命令“对，执行”；操作人正式操作，监护人逐项勾票。

9、对操作后设备进行全面检查。

10、向调度及值班负责人汇报操作任务完成并做好记录，盖“已执行”章；附：变压器标准倒闸操作票一、变压器供电方式图：二、停电倒闸操作：（以I＃变检修停运为例）1、检查两台变压器电流总和是否超过单台变压器的额定电流；2、电告热电调：我方要退出1＃变，并请求其合环；3、得到电调准许操作后，合上高压10KV母联开关（ME1）查确已合上；4、检查10KVI段、II段并运正常;5、将低压配母联（ME2）合上，查确已合上；6、检查低压配400VI段、II段并运正常;7、断开低压1＃进线开关（QF3），查确已断开;8、将低压1＃进线开关（QF3）摇至试验位，取下控制保险后,挂”禁止合闸，有人工作”标示牌;9、在1＃变高压开关（QF1）柜上查确无电流，变压器空载；10、断开1＃变高压开关（QF1），并查确已断开；11、将1＃变高压开关（QF1）摇至试验位后,挂”禁止合闸，有人工作”标示牌;12、验明1＃变确无电压13、拉开1＃变隔离刀闸（QF1甲）查确已拉开;14、合上1＃变高压柜QF1地刀闸，查确已合上;15、断开高压10KV母联开关ME1;16、查高压10KVI段,II段分段运行正常;17、电告电调我方已操作完毕，可以解环，并做好记录；注：1、在正常生产时，原料磨配、、2#蒸发配、种滤I＃、II＃变负荷较高。

若退出以上配中的任何一台变压器时，必须向生产岗位和调度室说明情况，协调好,并要求启动任何设备，通知电气车间以免因启动时冲击电流过大,负荷电流大造成变压器过负荷运行，影响安全运行。

倒闸操作票单位:_**变电所(厂) 第2020-02号倒闸作业任务: 10KV F1 **线1#上变压器由运行转检修倒闸作业根据: 2020-02 停电工作票发令人:*** 发令时间: 2020年06月19日07时15分受令人: 操作开始: 年月日时操作完成: 年月日时倒闸作业程序1 、检查10KV 1#柱上变压器高压侧101 号隔离开关，21号跌开式熔断器确已在合闸位置2、检查10KV 1#柱上变压器低压侧受电柜401号断路器确在合闸位置。

3、断开10KV 1#柱上变压器低压侧受电柜401号断路器4、检查10KV 1#柱上变压器低压侧受电柜401号断路器确己在分闸位置5、确认10KV #柱上变压器低压侧负荷已切除。

6、在401 号断路器上悬挂”禁止合闸,有人工作” 的标示牌。

7、拉开10KV 1#柱上变压器高压侧21号跌开式熔断器。

8、检查10KV 1#柱上变压器高压侧21号跌开式熔断器确己在分闸位置。

9、拉开10KV 1#柱上变压器高压侧101 号隔离开关10、检查10KV 1#柱上变压器高压侧101号隔离开关确已在分闸位置11 、在10KV1#柱上变压器高压侧绕组验电，确认A相，B相，C相无电。

12 、在10KV 1#柱上变压器高压侧21号跌开式熔断器负载侧装设1#接地线一组，并在接地处挂“已接地”标示牌。

13、在101 号隔离开关及21号跌开式熔断器负载侧分别悬挂“禁止合闸有人工作”的标示牌。

以下空白倒闸操作票单位:***变电所(厂) 第2020-01号倒闸作业任务: 10KV F1 ***线1 #柱上变压器由检修转运行倒闸作业根据: 2020-01 号送电工作票发令人:*** 发令时间: 2020年06月18日14时09分受令人: *** 操作开始: 年月日时操作完成: 年月日时倒闸作业程序序1 检查10KV 1#柱上变压器高压侧101号隔离开关，21号跌开式熔断器确在分闸位置。

2 检查10KV 1#柱上变压器低压侧进线柜401号断路器确在分闸位置3 取下接地处“已接地”和101号刀闸、21号跌开式熔断器负载侧悬挂的“禁止合闸，有人工作”的标示牌。
