调谐放大器

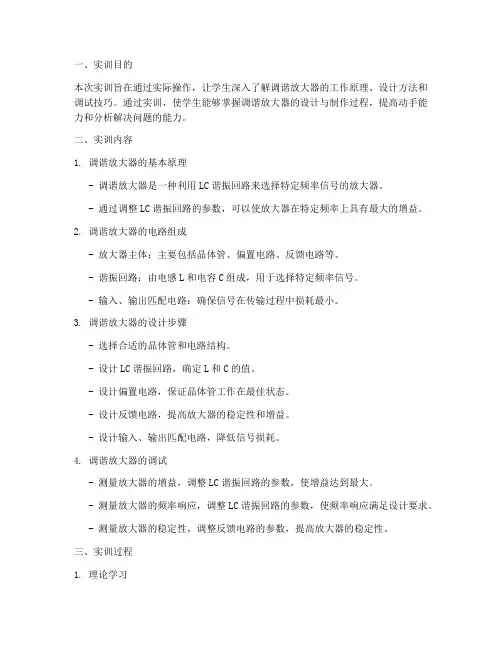

一、实训目的本次实训旨在通过实际操作，让学生深入了解调谐放大器的工作原理、设计方法和调试技巧。

通过实训，使学生能够掌握调谐放大器的设计与制作过程，提高动手能力和分析解决问题的能力。

二、实训内容1. 调谐放大器的基本原理- 调谐放大器是一种利用LC谐振回路来选择特定频率信号的放大器。

- 通过调整LC谐振回路的参数，可以使放大器在特定频率上具有最大的增益。

2. 调谐放大器的电路组成- 放大器主体：主要包括晶体管、偏置电路、反馈电路等。

- 谐振回路：由电感L和电容C组成，用于选择特定频率信号。

- 输入、输出匹配电路：确保信号在传输过程中损耗最小。

3. 调谐放大器的设计步骤- 选择合适的晶体管和电路结构。

- 设计LC谐振回路，确定L和C的值。

- 设计偏置电路，保证晶体管工作在最佳状态。

- 设计反馈电路，提高放大器的稳定性和增益。

- 设计输入、输出匹配电路，降低信号损耗。

4. 调谐放大器的调试- 测量放大器的增益，调整LC谐振回路的参数，使增益达到最大。

- 测量放大器的频率响应，调整LC谐振回路的参数，使频率响应满足设计要求。

- 测量放大器的稳定性，调整反馈电路的参数，提高放大器的稳定性。

三、实训过程1. 理论学习- 学习调谐放大器的基本原理、电路组成和设计方法。

- 学习晶体管的工作原理和特性。

- 学习LC谐振回路的原理和设计方法。

2. 电路设计与制作- 根据设计要求，选择合适的晶体管和电路结构。

- 设计LC谐振回路，计算L和C的值。

- 设计偏置电路和反馈电路。

- 设计输入、输出匹配电路。

- 使用焊接工具将电路板焊接好。

3. 调试与测试- 测量放大器的增益，调整LC谐振回路的参数，使增益达到最大。

- 测量放大器的频率响应，调整LC谐振回路的参数，使频率响应满足设计要求。

- 测量放大器的稳定性，调整反馈电路的参数，提高放大器的稳定性。

- 使用示波器、信号发生器等仪器对放大器进行测试。

四、实训结果与分析1. 实训成果- 成功设计并制作了一台调谐放大器。

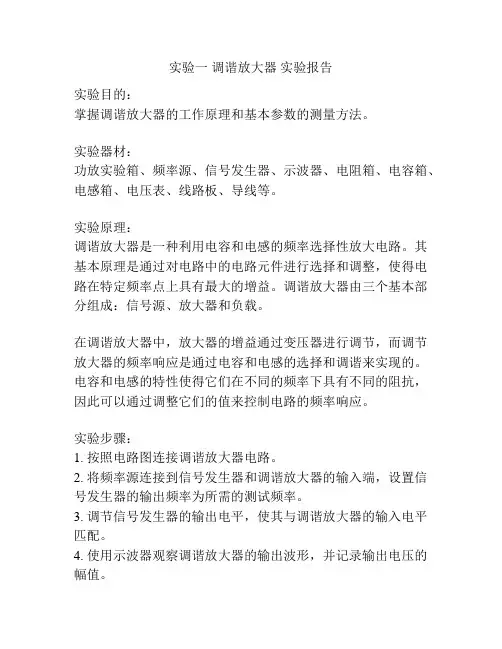

实验一调谐放大器实验报告实验目的：掌握调谐放大器的工作原理和基本参数的测量方法。

实验器材：功放实验箱、频率源、信号发生器、示波器、电阻箱、电容箱、电感箱、电压表、线路板、导线等。

实验原理：调谐放大器是一种利用电容和电感的频率选择性放大电路。

其基本原理是通过对电路中的电路元件进行选择和调整，使得电路在特定频率点上具有最大的增益。

调谐放大器由三个基本部分组成：信号源、放大器和负载。

在调谐放大器中，放大器的增益通过变压器进行调节，而调节放大器的频率响应是通过电容和电感的选择和调谐来实现的。

电容和电感的特性使得它们在不同的频率下具有不同的阻抗，因此可以通过调整它们的值来控制电路的频率响应。

实验步骤：1. 按照电路图连接调谐放大器电路。

2. 将频率源连接到信号发生器和调谐放大器的输入端，设置信号发生器的输出频率为所需的测试频率。

3. 调节信号发生器的输出电平，使其与调谐放大器的输入电平匹配。

4. 使用示波器观察调谐放大器的输出波形，并记录输出电压的幅值。

5. 通过调节电容和电感的值，来调整调谐放大器的频率响应，并记录不同频率下的输出电压的幅值。

6. 根据记录的数据计算出调谐放大器的增益和频率响应。

实验结果：根据实验步骤记录的数据，可以得到不同频率下的输出电压的幅值。

通过这些数据可以计算出调谐放大器的增益和频率响应。

实验讨论：在实验过程中，可能会遇到一些问题，例如电路连接不正确、仪器操作不熟练等。

这些问题需要及时解决，以保证实验结果的准确性。

实验结论：调谐放大器是一种利用电容和电感的频率选择性放大电路。

通过调节电容和电感的值，可以调整调谐放大器的频率响应。

实验结果可以用来计算调谐放大器的增益和频率响应。

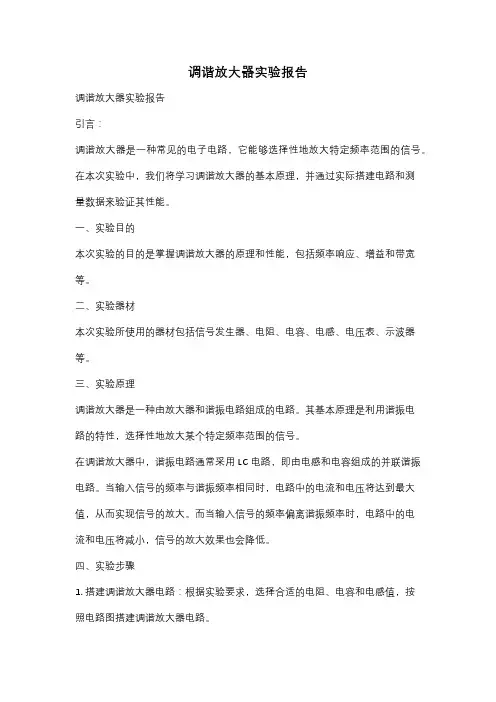

调谐放大器实验报告调谐放大器实验报告引言：调谐放大器是一种常见的电子电路，它能够选择性地放大特定频率范围的信号。

在本次实验中，我们将学习调谐放大器的基本原理，并通过实际搭建电路和测量数据来验证其性能。

一、实验目的本次实验的目的是掌握调谐放大器的原理和性能，包括频率响应、增益和带宽等。

二、实验器材本次实验所使用的器材包括信号发生器、电阻、电容、电感、电压表、示波器等。

三、实验原理调谐放大器是一种由放大器和谐振电路组成的电路。

其基本原理是利用谐振电路的特性，选择性地放大某个特定频率范围的信号。

在调谐放大器中，谐振电路通常采用LC电路，即由电感和电容组成的并联谐振电路。

当输入信号的频率与谐振频率相同时，电路中的电流和电压将达到最大值，从而实现信号的放大。

而当输入信号的频率偏离谐振频率时，电路中的电流和电压将减小，信号的放大效果也会降低。

四、实验步骤1. 搭建调谐放大器电路：根据实验要求，选择合适的电阻、电容和电感值，按照电路图搭建调谐放大器电路。

2. 连接信号发生器：将信号发生器的输出端与调谐放大器的输入端相连。

3. 连接示波器：将示波器的探头分别与调谐放大器的输入端和输出端相连。

4. 调节信号发生器：在信号发生器上设置合适的频率和幅度，以便观察调谐放大器的输出信号。

5. 测量数据：使用电压表测量调谐放大器的输入电压和输出电压，并记录下来。

五、实验结果与分析根据实验测量数据，我们可以得到调谐放大器的输入电压和输出电压的数值。

通过计算，我们可以得到调谐放大器的增益和带宽等性能指标。

增益是指输出信号与输入信号之间的比值，通常用分贝（dB）来表示。

根据实验数据，我们可以计算出调谐放大器在不同频率下的增益，并绘制出增益-频率曲线。

从曲线上可以看出，调谐放大器在谐振频率附近具有最大的增益，而在谐振频率两侧，增益逐渐减小。

带宽是指调谐放大器能够放大的频率范围。

根据实验数据，我们可以计算出调谐放大器的带宽，并绘制出带宽-增益曲线。

(一)小信号调谐放大器基本工作原理小信号调谐放大器是一种高频电子电路，特别设计用于接收弱信号调谐放大的放大器。

其主要工作是将输出信号与输入信号放大，并将通过调谐电路产生的选择性滤波，使得输出信号只包含输入信号的所带有的频率成分。

小信号调谐放大器是电视机、收音机、电话等接收装置中必需的基本元件之一。

小信号调谐放大器的工作原理基本上分为两个过程，即放大过程和滤波过程。

在放大过程中，输入信号首先经过一个低噪声放大器，其作用是对输入信号进行放大，将其变成一个强度相对较大的信号；然后，信号输入到一个中频放大器中进行进一步的放大，从而达到所需的放大程度。

在滤波过程中，信号经过一个陶瓷滤波器，其作用是去除输入信号中不需要的频率成分，确保输出信号保留所需的频率成分。

最后，放大后的信号经过输出放大器输出，可供下一级电路使用。

在小信号调谐放大器的工作中，输入信号相对较弱，因此需要一个低噪声放大器进行放大。

这个低噪声放大器一般是以晶体管的形式存在，其电路中要保证低噪声升压放大器前置级的全温度噪声系数尽量小，在输入端加一个抗干扰网络来降噪，将输入信号放大的电路作为放大器的前置放大器，可以达到提高系统信噪比的目的。

中频放大器通常采用叠接放大器和差分放大器两种形式。

叠接放大器是将多级电路串联起来，每一级都是共射霍尔放大器，其中第一级的放大倍数较大，后续级数的放大倍数略有减少。

差分放大器是将两个共源霍尔放大器串联起来，其中一个放大器的输出级作为另一个放大器的输入级，通过抵消共模噪声的作用可有效提高信噪比。

陶瓷滤波器是小信号调谐放大器关键的组成部分，其内部包含多个陶瓷滤波片。

它是一种频率可控的带通滤波器，能够将外部传输过来的频率成分进行选择性地滤波。

陶瓷滤波器制作采用陶瓷质量好的材料，经特殊加工处理而成，具有良好的稳定性和高的Q值。

因此，它可以快速滤掉不必要的高或低频能量，只留下需要的信号能量。

总的来说，小信号调谐放大器的基本工作原理是通过低噪声放大器的前级放大、中频放大器的中级放大和陶瓷滤波器的后级滤波来实现对输入信号进行选择性放大的操作。

一、实验目的本次实验旨在通过搭建和调试小信号调谐放大器电路，深入了解调谐放大器的工作原理和设计方法，掌握其特性参数的测量方法，并通过实验数据分析放大器的性能，为后续高频电子线路设计打下基础。

二、实验原理小信号调谐放大器是一种高频放大器，其主要功能是对高频小信号进行线性放大。

其工作原理是利用LC并联谐振回路作为晶体管的集电极负载，通过调节谐振频率来实现对特定频率信号的放大。

实验中，我们采用共发射极接法的晶体管高频小信号调谐放大器。

晶体管的静态工作点由电阻RB1、RB2及RE决定。

放大器在高频情况下的等效电路如图1所示，其中晶体管的4个y参数分别为输入导纳yie、输出导纳yoe、正向传输导纳yfe和反向传输导纳yre。

图1 高频小信号调谐放大器等效电路三、实验仪器与设备1. 高频信号发生器：用于产生不同频率和幅度的正弦波信号。

2. 双踪示波器：用于观察放大器输入、输出信号的波形和幅度。

3. 万用表：用于测量电路中电阻、电容等元件的参数。

4. 扫频仪（可选）：用于测试放大器的幅频特性曲线。

四、实验步骤1. 搭建小信号调谐放大器电路，连接好实验仪器。

2. 调整谐振回路的电容和电感，使放大器工作在谐振频率附近。

3. 使用高频信号发生器输入不同频率和幅度的正弦波信号，观察放大器输入、输出信号的波形和幅度。

4. 使用示波器测量放大器的电压放大倍数、通频带和矩形系数等性能指标。

5. 使用扫频仪测试放大器的幅频特性曲线，进一步分析放大器的性能。

五、实验结果与分析1. 电压放大倍数通过实验，我们得到了放大器的电压放大倍数Avo，其值约为30dB。

这说明放大器对输入信号有较好的放大作用。

2. 通频带放大器的通频带BW0.7为2MHz，说明放大器对频率为2MHz的信号有较好的放大效果。

3. 矩形系数放大器的矩形系数Kr0.1为1.2，说明放大器对信号的选择性较好。

4. 幅频特性曲线通过扫频仪测试，我们得到了放大器的幅频特性曲线，如图2所示。

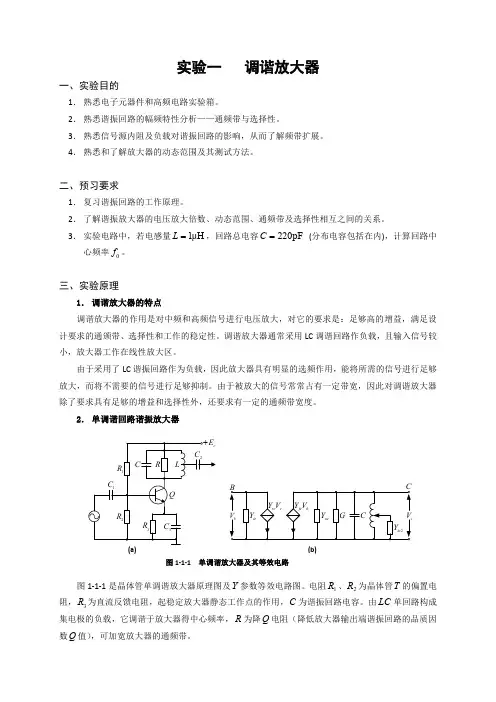

实验一调谐放大器一、实验目的1．熟悉电子元器件和高频电路实验箱。

2．熟悉谐振回路的幅频特性分析——通频带与选择性。

3．熟悉信号源内阻及负载对谐振回路的影响，从而了解频带扩展。

4．熟悉和了解放大器的动态范围及其测试方法。

二、预习要求1．复习谐振回路的工作原理。

2．了解谐振放大器的电压放大倍数、动态范围、通频带及选择性相互之间的关系。

3．实验电路中，若电感量μH 1=L ，回路总电容pF 220=C (分布电容包括在内)，计算回路中心频率0f 。

三、实验原理1．调谐放大器的特点调谐放大器的作用是对中频和高频信号进行电压放大，对它的要求是：足够高的增益，满足设计要求的通颁带、选择性和工作的稳定性。

调谐放大器通常采用LC 调谐回路作负载，且输入信号较小，放大器工作在线性放大区。

由于采用了LC 谐振回路作为负载，因此放大器具有明显的选频作用，能将所需的信号进行足够放大，而将不需要的信号进行足够抑制。

由于被放大的信号常常占有一定带宽，因此对调谐放大器除了要求具有足够的增益和选择性外，还要求有一定的通频带宽度。

2．单调谐回路谐振放大器图1-1-1是晶体管单调谐放大器原理图及Y 参数等效电路图。

电阻1R 、2R 为晶体管T 的偏置电阻，3R 为直流反馈电阻，起稳定放大器静态工作点的作用，C 为谐振回路电容。

由LC 单回路构成集电极的负载，它调谐于放大器得中心频率，R 为降Q 电阻（降低放大器输出端谐振回路的品质因数Q 值），可加宽放大器的通频带。

（1）谐振电压增益从图中可以得出（不考虑后级ie Y 的影响）∑=g Y f A fe v )(0式中，G g g oe +=∑（2）通频带与选择性要想既得到高的增益，又保证足够宽的通频带，除了选用fe y 较大的晶体管外，还应该尽量减小谐振回路的总电容量∑C 。

∑C 也不可能很小，在极限的情况下，回路不接外加电容，回路电容由晶体管的输出电容、下级晶体管的输入电容、电感线圈的分布电容和安装电容等组成。

下周实验：高频谐振功率放大器与基极调幅1.1调谐放大器实验一. 实验目的1. 了解LC 谐振回路及双耦合谐振回路的理论知识。

2. 了解调谐放大器的工作原理及主要技术指标。

3. 掌握调谐放大器的调试方法及主要技术指标的测试方法。

4. 了解双回路调谐放大器在弱耦合、临界耦合和强耦合时的幅频特性曲线(谐振曲线)。

5. 学会使用基本测量仪器如频谱分析仪(或频率特性测试仪) 、高频信号发生器、示波器、高频毫伏表等仪器测试分析调谐放大器的谐振特性(谐振曲线、通频带、选择性)和放大特性(谐振电压放大倍数、 动态特性即输入一输出电压特性)。

二. 实验仪器、设备1. 调幅与调频接收模块。

2. 直流稳压电压GPD-3303D3. F20A 型数字合成函数发生器/计数器4. DSO-X 2014A 数字存储示波器5. SA1010频谱分析仪三. 实验原理图1.1.1调谐放大器原黑图小信号谐振放大器的主要技术指标如下： 1. 谐振电压放大倍数A VO =U o ；U i 或 A/o =20lg U o.U i dB =u °(dB)-U i (dB)(1.1.1)2. 谐振频率式中C oe ' PC ie ，其中C oe 为晶体管的输出电容，Ge 为负载电容或后级电路的输入电容，P 为接入系数。

3. 通频带调谐放大器所要放大的信号是已调制信号 ，具有一定的频谱宽度。

为了不失真地放大已调信号包含的所有频谱分量，要求放大器必须有一定的通频带。

R EI—?_ - VccL >—IH=OUT 亍Ccn ----------R E =FC(a)单厲谐放大器(b)女调谐放丈器12二 LC](1.1.2)一个理想放大器应对通频带以内的信号具有同等的放大能力，对通频带以外的信号完全抑制。

故理想放大器的幅频特 性曲线应呈矩形，但实际的幅频特性曲线和矩形差异较大，如图1.1.2所示。

习惯上把电压放大倍数 A V 下降到谐振电压放大倍数A VO 的0.707倍（或比最大值降低3dB ）时所对应的频率范围，称为放大器的通频带，又称 3dB 带宽，用BW （ 2△ f o .7）表示。

高频小信号调谐放大器工作原理高频小信号调谐放大器是一种常见的电子元器件，广泛应用于各种无线通信设备和电路中。

其主要作用是放大高频小信号，使其能够被接收器或者其他设备处理。

在本文中，我们将详细介绍高频小信号调谐放大器的工作原理。

需要了解高频小信号调谐放大器的基本结构。

它由三个主要部分组成：输入端、输出端和放大器。

输入端通常是一个天线或者其他接收器，用于接收高频小信号。

输出端则将放大后的信号传递给其他设备或者处理器。

放大器是整个电路的核心部件，它能够将输入信号放大到足够的程度，以便被其他设备或者处理器处理。

接下来，我们来了解高频小信号调谐放大器的工作原理。

在工作时，输入端接收到高频小信号后，会将其传递到放大器。

放大器将信号放大到足够的程度后，再将其传递到输出端。

在这个过程中，放大器通常会使用一些特殊的电子元器件，如晶体管等。

这些元器件能够将信号放大到足够的程度，并且能够对信号进行调谐，以适应不同的频率。

为了让放大器能够对信号进行调谐，通常会使用一些特殊的电子元器件，如电容器和电感器。

这些元器件能够对信号的频率进行调整，以适应不同的信号。

例如，当输入端接收到一个低频信号时，放大器会将电容器调整到一个较小的值，以便能够更好地放大这个信号。

当输入端接收到一个高频信号时，放大器会将电容器调整到一个较大的值，以便能够更好地放大这个信号。

需要注意的是，高频小信号调谐放大器的工作原理相对复杂，需要仔细的设计和调整。

在实际应用中，需要根据具体的需求和信号特性来选择合适的元器件和调谐方式，以达到最佳的效果。

此外，还需要注意一些其他因素，如噪声、失真等，以保证信号的质量和稳定性。

高频小信号调谐放大器是一种非常重要的电子元器件，其能够将高频小信号放大到足够的程度，以便被其他设备或者处理器处理。

在实际应用中，需要根据具体的需求和信号特性来选择合适的元器件和调谐方式，以达到最佳的效果。

希望本文能够对读者了解高频小信号调谐放大器的工作原理有所帮助。

高频实验：小信号调谐放大器实验报告实验目的：1. 掌握小信号调谐放大器的原理、特点和设计方法。

2. 熟悉集成运算放大器的使用方法。

实验器材：1. 功率供应器。

2. 调谐放大器电路板。

3. 频谱分析仪。

4. 示波器。

5. 信号发生器。

6. 电压表和电流表。

7. 切割器。

8. DMM数字万用表。

实验原理：调谐放大器是指在特定频率下具有较大的放大倍数的放大器，是一种具有选择性放大作用的放大器。

当输入信号频率和特定放大器谐振频率相等时，输出信号强度达到最大值，这种现象称为谐振。

实验步骤：1. 按照电路图连接电路，检查电路连接是否正确。

2. 将调谐电容器的电容值调至最小，即使谐振频率接近1kHz。

3. 将信号发生器设置为100Hz正弦波，300mVpp的幅值，连接到调谐放大器的输入端。

4. 连接万用表测量调谐放大器的输出电压。

5. 使用信号发生器逐步调整频率，记录最大输出幅值的频率。

6. 依次将信号发生器设置为200Hz、500Hz、1kHz、2kHz和5kHz的正弦波。

7. 针对每个频率，记录输出电压，并绘制输出电压随频率变化的曲线图。

实验结果：1. 频率为1kHz时的输出幅值最大，达到4.5V。

2. 随着频率的增加或减小，输出电压下降。

3. 输出电压随着频率变化的曲线呈现出谐振现象。

本实验采用调谐放大器电路进行测试，结果表明，在1kHz的频率下，该电路有最佳的选择性放大功能。

根据测试结果，该电路可以广泛应用于频率选择放大器等领域。

实验要求1．实验前必须充分预习，完成指定的预习任务。

预习要求如下：1）认真阅读实验指导书，分析、掌握实验电路的工作原理，并进行必要的估算。

2）完成各实验“预习要求”中指定的内容。

3）熟悉实验任务。

4）预习实验中所用各仪器的使用方法及注意事项。

2．使用仪器和学习机前必须了解其性能、操作方法及注意事项，在使用时应严格遵守。

3．实验时接线要认真，相互仔细检查，确定无误才能接通电源，初学或没有把握应经指导教师审查同意后再接通电源。

4．高频电路实验注意：1）将实验板插入主机插座后，即已接通地线，但实验板所需的正负电源则要另外使用导线进行连接。

2）由于高频电路频率较高，分布参数及相互感应的影响较大。

所以在接线时连接线要尽可能短。

接地点必须接触良好，以减少干扰。

3）做放大器实验时如发现波形削顶失真甚至变成方波，应检查工作点设置是否正确，或输入信号是否过大。

5．实验时应注意观察，若发现有破坏性异常现象（例如有元件冒烟、发烫或有异味）应立即关断电源，保持现场，报告指导教师。

找出原因、排除故障，经指导教师同意再继续实验。

6．实验过程中需要改接线时，应关断电源后才能拆、接线。

7．实验过程中应仔细观察实验现象，认真记录实验结果(数据、波形、现象) 。

所记录的实验结果经指导教师审阅签字后再拆除实验线路。

8．实验结束后，必须关断电源、拔出电源插头，并将仪器、设备、工具、导线等按规定整理9．实验后每个同学必须按要求独立完成实验报告实验一调谐放大器一、实验目的1.熟悉电子元器件和高频电路实验箱。

2.熟悉谐振回路的幅频特性分析--通频带与选择性。

3.熟悉信号源内阻及负载对谐振回路的影响，从而了解频带扩展。

4.熟悉和了解放大器的动态范围及其测试方法。

三、预习要求1.复习谐振回路的工作原理。

2.了解谐振放大器的电压放大倍数、动态范围、通频带及选择性相互之间关系。

3.实验电路中, 若电感量 L=1μH，回路总电容C=220pf (分布电容包括在内),计算回路中心频率f。

小信号调谐放大器原理小信号调谐放大器是一种常用的电子放大器，主要用于放大电路中的小信号。

它的原理是利用谐振回路和放大器的相互作用，使得输入信号在特定的频率范围内得到放大，而在其他频率范围内得到抑制。

通过调节回路的参数，可以实现对特定频率的放大，因此被广泛应用于无线电接收机、调频电台、电视机等通信和广播设备中。

小信号调谐放大器的原理基本可以分为三个部分：谐振回路、放大器和负反馈。

首先是谐振回路，它是由一个电容和一个电感串联或并联而成的，能够使得在特定的频率下得到共振。

在共振频率下，回路的阻抗较小，导致输入信号得到最大的传输。

在谐振频率的附近，回路的阻抗有很大的变化，因此就形成了对特定频率的放大。

其次是放大器，它是用来将输入信号放大的电路。

放大器通常由晶体管、场效应管等电子元件构成。

当输入信号通过放大器时，会得到一定的放大倍数。

通过调节放大器的参数，可以得到不同的放大倍数，使得输入信号得到所需的放大效果。

最后是负反馈，它是一种通过将放大器的输出信号和输入信号进行比较，并将比较结果通过反馈回路返回到放大器输入端的技术。

通过负反馈，可以改善放大器的性能，减小失真和噪声。

在小信号调谐放大器中，负反馈可以提高放大器的稳定性，确保在特定频率范围内得到期望的放大效果。

通过谐振回路、放大器和负反馈的相互作用，小信号调谐放大器可以实现对特定频率的放大。

当输入信号经过谐振回路时，在谐振频率范围内得到放大，而在其他频率范围内得到抑制。

这样就可以实现对特定频率的信号的放大，而对其他频率的信号进行抑制或衰减。

小信号调谐放大器的工作原理可以通过以下步骤来说明：1. 输入信号进入放大器，经过放大器的放大作用，得到一定的信号增益。

2. 所得到的信号通过与谐振回路串联或并联的方式，使得在谐振频率范围内得到共振，得到更大的传输功率。

3. 在共振频率的附近，可以得到对特定频率的放大。

4. 通过负反馈，可以提高放大器的稳定性，确保在特定频率范围内得到期望的放大效果。

高频小信号调谐放大器工作原理
高频小信号调谐放大器是一种常用于无线电通信系统中的放大器。

其主要作用是放大接收机输入的微弱信号，以便能够有效地处理和解调信号。

这种放大器结构简单、性能稳定、功耗低，因此被广泛应用。

该放大器的基本组成部分包括一个共射放大电路、一个高Q值谐振电路、一个变压器和一个输出耦合电路。

共射放大电路是整个放大器的核心部分，它能够将输入信号经过放大后输出到谐振电路中。

高Q值谐振电路是一个能够选择特定频率的电路，其主要作用是滤除其他频率的干扰信号，只保留需要的信号频率。

这种电路可以采用多种形式，如LC谐振电路、单谐振放大电路等。

变压器是为了提高电路的输入输出阻抗匹配而设置的。

通过变压器的调节，可以使得电路的输入阻抗与输出阻抗匹配，从而使得信号能够更加稳定地传输。

输出耦合电路是将谐振电路产生的信号经过放大后输出到外部设备的电路。

它主要作用是将电路内部的信号传输到外部设备，从而实现信号的传输。

综上所述，高频小信号调谐放大器是一种非常重要的电路，其基本原理是通过放大输入信号并滤除其他频率干扰信号以提高信号质量。

同时，这种放大器具有结构简单、性能稳定、功耗低等特点，因此广泛应用于无线电通信系统中。

调谐放大器实验报告1. 引言调谐放大器是一种常见的电子电路，它的作用是增强特定频率的信号。

在本实验中，我们将学习如何设计和实现一个调谐放大器电路。

通过调整电路中的元件参数，我们可以实现对特定频率信号的放大，从而提高信号质量和传输效率。

2. 实验目的本实验的目的是： - 了解调谐放大器的原理和基本结构 - 学习如何选择合适的元件参数 - 理解调谐放大器的频率响应和增益特性 - 掌握调谐放大器电路的设计和搭建方法3. 实验材料和设备在本实验中，我们需要以下材料和设备： - 电源 - 变压器 - 二极管 - 电容器 - 电阻器 - 示波器 - 多用电表 - 信号发生器4. 实验步骤4.1 搭建电路按照以下步骤搭建调谐放大器电路： 1. 将变压器连接到电源上，提供所需的电压。

2. 连接二极管、电容器和电阻器，以实现放大和调谐的功能。

具体的连接方式可以参考电路图。

3. 使用多用电表检查电路的连接是否正确。

4.2 调整元件参数通过调整电容器和电阻器的参数，我们可以实现对特定频率信号的放大。

可以按照以下步骤进行调整： 1. 开启信号发生器，并设置所需的频率。

2. 观察示波器上的输出信号，并记录下放大倍数和频率。

3. 逐渐调整电容器和电阻器的数值，观察输出信号的变化。

4. 选择合适的参数，使得输出信号的放大倍数最大化。

4.3 测试和分析1.使用示波器和多用电表对调谐放大器的性能进行测试和分析。

2.测量放大器的输入和输出信号的幅度、相位和频率响应。

3.在不同频率下重复测试，绘制放大器的增益特性曲线。

5. 实验结果与讨论根据我们的实验结果，我们可以得出以下结论： - 调谐放大器可以增强特定频率的信号，但对其他频率的信号响应较弱。

- 通过调整电容器和电阻器的参数，我们可以实现对不同频率信号的放大。

- 放大器的增益特性曲线显示了不同频率下的增益情况。

6. 结论通过本实验，我们深入了解了调谐放大器的原理和功能。

实验一高频小信号调谐放大器一、实验目的小信号调谐放大器是高频电子线路中的基本单元电路, 主要用于高频小信号或微弱信号的线性放大。

在本实验中, 通过对谐振回路的调试, 对放大器处于谐振时各项技术指标的测试（电压放大倍数, 通频带, 矩形系数）, 进一步掌握高频小信号调谐放大器的工作原理。

学会小信号调谐放大器的设计方法。

二、实验原理图1所示电路为共发射极接法的晶体管高频小信号调谐放大器。

它不仅要放大高频信号, 而且还要有一定的选频作用, 因此晶体管的集电极负载为LC并联谐振回路。

在高频情况下, 晶体管本身的极间电容及连接导线的分布参数等会影响放大器输出信号的频率和相位。

晶体管的静态工作点由电阻RB1, RB2 及RE 决定, 其计算方法与低频单管放大器相同。

三、调谐放大器的性能指标及测量方法图1 高频小信号放大器表征高频小信号调谐放大器的主要性能指标有谐振频率f0, 谐振电压放大倍数Av0, 放大器的通频带BW及选择性（通常用矩形系数Kr0.1 来表示）等。

放大器各项性能指标及测量方法如下:1.谐振频率放大器的调谐回路谐振时所对应的频率f0称为放大器的谐振频率, 对于图1所示电路, 其中L 为调谐回路电感线圈的电感量；CΣ为调谐回路的总电容。

谐振频率f0 的测量方法是：用扫频仪作为测量仪器, 用扫频仪测出电路的幅频特性曲线, 调变压器T的磁芯, 使电压谐振曲线的峰值出现在规定的谐振频率点f0。

2.电压放大倍数放大器的谐振回路谐振时, 所对应的电压放大倍数AV0称为调谐放大器的电压放大倍数。

AV0 的测量方法是：在谐振回路已处于谐振状态时, 用高频电压表测量图1中RL 两端的电压u0及输入信号ui 的大小, 则电压放大倍数AV0 由下式计算：A V0 = u0 / u i 或A V0 = 20 lg (u0 / u i) dB3.通频带由于谐振回路的选频作用, 当工作频率偏离谐振频率时, 放大器的电压放大倍数下降, 习惯上称电压放大倍数AV 下降到谐振电压放大倍数AV0 的倍(0.707)时所对应的频率偏移称为放大器的通频带BW。
