单调谐回路谐振放大器实验报告

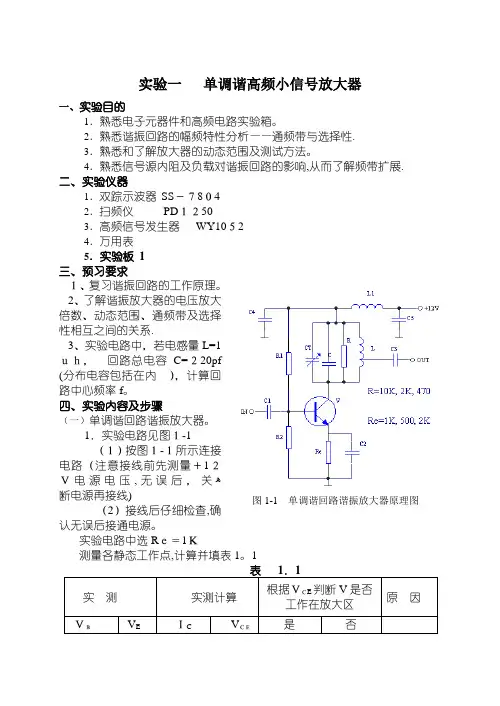

实验一单调谐高频小信号放大器一、实验目的1．熟悉电子元器件和高频电路实验箱。

2．熟悉谐振回路的幅频特性分析——通频带与选择性.3．熟悉和了解放大器的动态范围及测试方法。

4．熟悉信号源内阻及负载对谐振回路的影响,从而了解频带扩展.二、实验仪器1．双踪示波器SS－７8０42．扫频仪PD１２503．高频信号发生器WY10５24．万用表5．实验板1三、预习要求１、复习谐振回路的工作原理。

2、了解谐振放大器的电压放大倍数、动态范围、通频带及选择性相互之间的关系.3、实验电路中，若电感量L=1ｕｈ，回路总电容C=２20pf(分布电容包括在内），计算回路中心频率f。

四、实验内容及步骤（一）单调谐回路谐振放大器。

1．实验电路见图１-1（１）按图１-１所示连接电路（注意接线前先测量＋1２Ｖ电源电压,无误后，关ﻫ断电源再接线)（2）接线后仔细检查,确认无误后接通电源。

实验电路中选Rｅ＝1Ｋ测量各静态工作点,计算并填表1。

1实测实测计算根据ＶＣE判断V是否工作在放大区原因ＶＢV EＩC VＣＥ是否图1-1 单调谐回路谐振放大器原理图3。

动态研究（1）测放大器的动态范围V i～VＯ（在谐振点)选R=１0K,Re=1k 。

把高频信号发生器接到电路输入端,电路输出端接示波器,ﻫ选择正常放大区的输入电压V i, 调节频率f 使其为10。

使回路谐ﻫ振，使输出电压幅度为最大。

此时调节７ＭHZ，调节CＴV i由0。

02伏变到０．８伏,逐点记录V o电压,并填入表１．2.Vi的各点测量值可根据(各自)实测情况来确定。

仍选R=1０K, Re=1K。

将扫频仪射频输出送入电路输入端，电路输出接至扫频仪检波器输入端。

观察回路谐振曲线（扫频仪输出衰减档位应根据实，使f0＝10 。

７Ｍ际情况来选择适当的位置，如3０dB)，调回路电容CＴHz 。

(３）测量放大器的频率特性当回路电阻R=1０K时，选择正常放大区的输入电压Vi，将高频信号发生器输出端接至电路输入端,调节频率f使其为10。

课程名称：高频电子线路题目：单调谐回路谐振放大器及通频带展宽实验学生姓名:专业：电子信息科学与技术班级：ﻩﻩﻩ学号: ﻩﻩ指导教师: ﻩﻩ日期： 2０13 年 6 月28 日实验三单调谐回路谐振放大器及通频带展宽实验一、实验目的：１. 熟悉高频电路实验箱的组成及其电路中各元件的作用；2. 熟悉并联谐振回路的通频带与选择性等相关知识；3. 熟悉负载对谐振回路的影响,从而了解频带扩展；４. 熟悉和了解单调谐回路谐振放大器的性能指标和测量方法。

二、预习要求：1. 复习选频网络的特性分析方法;2. 复习谐振回路的工作原理;3. 了解谐振放大器的电压放大倍数、动态范围、通频带及选择性等分析方法和知识。

三、实验电路说明：本实验电路如图７－3所示。

图7-3W、R1、Ｒ２和Rｅ１（Re2)为直流偏置电路，调节Ｗ可改变直流工作点。

Ｃ2、Ｌ1构成谐振回路，Ｒ3为回路电阻，RL为负载电阻。

四、实验仪器:1．双踪示波器2．数字频率计3.万用表4．实验箱及单、双调谐放大模块5．高频信号发生器五、实验内容和步骤：1.测量谐振放大器的谐振频率:1）拨动开关K3至“ＲL”档;2）拨动开关Ｋ1至“OＦF”档,断开R３；３）拨动开关Ｋ2,选中Re2;4)检查无误后接通电源；5）调整谐振放大器的动态工作点；6）高频信号发生器接到电路输入端TP１，示波器接电路输出端TP３；7)使高频信号发生器的正弦信号输出幅度为300ｍＶ左右（本实验指导书中所说幅度都是指峰峰值）,其频率在2—1１MHz之间变化,找到谐振放大器输出电压幅度最大且波形不失真的频率并记录下来;(注意：如找不到不失真的波形，应同时调节W来配合；幅度最大不失真的输出频率在8．3MHZ左右。

）2.测量放大器在谐振点的动态范围:1)拨动开关K1，接通R3;2)拨动开关K2,选中Ｒｅ1;3）高频信号发生器接到电路输入端TＰ1,示波器接电路输出端TP３;4）调节高频信号发生器的正弦信号输出频率为8MHz，调节C2使谐振放大器输出电压幅度u0 最大且波形不失真。

实验三高频小信号谐振回路仿真实验按图1所示电路参数在Multisim中画出相应的电路。

T1
46.5MHz 0°18.6MHz
0°
注：T1的初次级电感量均为58.3nH 图1 高频谐振回路仿真实验图
一、静态分析
该电路为放大电路，首先需要选择合适的偏置电阻使其工作在放大区。

使用参数扫描法，进行在改变R5情况下的静态工作点分析。

要求R5从12kΩ～20kΩ,10个观测点，观测三极管三个极电压V2、V3、V8。

将分析结果填入下表中。

表1 R5参数扫描的静态工作点
二、谐振频率的计算
C6选择51%，即15pF,T1的初次级电感量均为58.3nH。

可得谐振频率：
三、电压增益
使用双踪示波器（oscilloscopc）观察输入和输出电压波形。

使用电压表测量输入和输出电压的有效值，得到电压增益：
四、幅频特性及通频带
用波特图仪观察频率特性，如图。

移动标尺至幅频下降3dB，得到下限频率，上限频率，通频带为：。

五、负载对频率特性曲线的影响
使用参数扫描法，进行在改变RL情况下的交流分析。

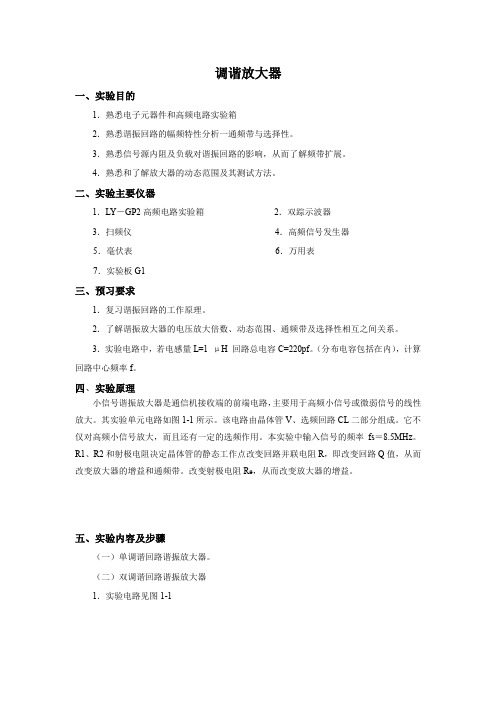

调谐放大器一、实验目的1．熟悉电子元器件和高频电路实验箱2．熟悉谐振回路的幅频特性分析一通频带与选择性。

3．熟悉信号源内阻及负载对谐振回路的影响，从而了解频带扩展。

4．熟悉和了解放大器的动态范围及其测试方法。

二、实验主要仪器1．L Y－GP2高频电路实验箱2．双踪示波器3．扫频仪4．高频信号发生器5．毫伏表6．万用表7．实验板G1三、预习要求1．复习谐振回路的工作原理。

2．了解谐振放大器的电压放大倍数、动态范围、通频带及选择性相互之间关系。

3．实验电路中，若电感量L=1 μH 回路总电容C=220pf。

（分布电容包括在内），计算回路中心频率f。

四、实验原理小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。

其实验单元电路如图1-1所示。

该电路由晶体管V、选频回路CL二部分组成。

它不仅对高频小信号放大，而且还有一定的选频作用。

本实验中输入信号的频率fs＝8.5MHz。

R1、R2和射极电阻决定晶体管的静态工作点改变回路并联电阻R，即改变回路Q值，从而改变放大器的增益和通频带。

改变射极电阻R e，从而改变放大器的增益。

五、实验内容及步骤（一）单调谐回路谐振放大器。

（二）双调谐回路谐振放大器1．实验电路见图1-1图 1-1 单调谐回路谐振放大器原理图（1）按图1-1所示连接电路（注意接线前先测量＋12V 电源电压，无误后，关断电源再接线）。

（2）接线后仔细检查，确认无误后接通电源。

2．静态测量实验电路中选Re ＝1K测量各静态工作点，计算并填表1.1表1.1﹡V B ，V E 是三极管的基极和发射极对地电压。

3．动态研究（1）测放大器的动态范围V i ～Vo （在谐振点）选R=10K 。

R e =1K 。

把高频信号发生器接到电路输入端，电路输出接毫伏表，选择正常放大区的输入电压V i ，调节频率f 使其为10.7MHz,调节C T 使回路谐振，使输出电压幅度为最大，此时调节V I 由0.02变到0.8伏，逐点记录V 0电压，并填入表1.2。

202X年高频实验报告(一)单调谐回路谐振放大器一、实验目的1. 掌握单调谐回路的工作原理和谐振放大器的特点。

2. 能够熟练测量单调谐回路的谐振频率和带宽，并能够计算回路品质因数。

3. 能够使用单调谐回路组装谐振放大器，并观察其输出波形和增益特性。

二、实验原理1. 单调谐回路单调谐回路由电感L、电容C和电阻R串联而成，如下图所示：当串联谐振回路中的电感L、电容C和电阻R的数值满足以下条件时，回路将在某一频率处产生谐振现象，电压幅度将增大。

其中，L为电感，单位为亨，C为电容，单位为法拉，R为电阻，单位为欧姆。

谐振频率f0为：谐振频率f0与电感L和电容C有关，当L或C的数值改变时，谐振频率f0会相应改变。

谐振频率f0与电阻R有关，当电阻R变化时，谐振频率f0也会发生变化。

带宽BW为：品质因数Q为：品质因数Q与电阻R、电感L、电容C有关，当电阻R、电感L或电容C的数值改变时，品质因数Q也会发生变化。

2. 谐振放大器谐振放大器是一种利用谐振回路进行放大的电子电路，其基本原理为，将输入信号加到谐振回路的输入端，由于回路在谐振频率处有较大的放大，因此放大后的信号输出到输出端将比输入信号增加一个较大的幅度。

三、实验内容四、实验器材与设备1. 示波器2. 汽笛发生器3. 电感L4. 电容C5. 变阻器8. 喇叭9. 电源10. 万用表五、实验步骤1. 使用汽笛发生器产生一个频率为500Hz的信号。

2. 将信号输入到单调谐回路中，同时使用万用表测量回路的电压。

3. 调节变阻器的电阻，找到回路谐振频率。

4. 测量谐振频率f0，并记录下数值。

5. 测量谐振频率两侧的电压幅值，计算出回路的带宽BW，并记录下数值。

6. 计算回路品质因数Q，并记录下数值。

9. 使用示波器观察输出波形，并记录下输出幅度。

10. 测量谐振放大器的增益特性，即输入信号与输出信号之比的对数值，记录下数值。

11. 连接喇叭到谐振放大器输出端，观察喇叭的声音变化。

实验一单调谐回路谐振放大器一、实验目的1.熟悉电子元器件和高频电路实验箱。

2.熟悉谐振回路的幅频特性—通频带与选择性。

3.熟悉信号源内阻及负载对谐振回路的影响，从而了解频带的扩展方法。

4.熟悉和了解单调谐回路谐振放大器的性能指标和测量方法。

二、实验仪器1.双踪示波器2.扫频仪3.高频信号发生器4.数字频率计5.万用表6.实验板G1三、预习要求1.复习谐振回路的工作原理。

2.了解谐振放大器的电压放大倍数、动态范围、通频带及选择性相互之间的关系。

3.实验电路中，若电感量L＝1μh，回路总电容C＝220pf（分布电容包括在内），计算回路中心频率f0。

四、实验内容及步骤1.实验电路见图1－l（1）按图1-1所示连接电路（注意接线前先测量+12V电源电压，无误后，关断电源再接线）。

（2）接线后仔细检查，确认无误后接通电源。

2.静态测量实验电路中选R e=1K测量各静态工作点，计算并填表1.1。

表1.1原因：当加在三极管发射结的电压大于PN结的导通电压，并处于某一恰当的值时，三极管的发射结正向偏置，集电结反向偏置，这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用，其电流放大倍数β＝ΔIc/ΔIb，这时三极管处放大状态。

*V B，V E是三极管的基极和发射极对地直流电压。

3. 动态研究（l）测量放大器（谐振时）V O的动态范围（Vi的数值见表中所示）选R＝10K，R e＝IK。

把高频信号发生器接到电路输入端，电路输出端接示波器，选择正常放大区的输入电压Vi，调节频率f使其为10.7MHz，调节C T使回路谐振，使输出电压幅度为最大。

此时调节Vi由峰峰值10毫伏变到210毫伏，逐点记录入V O电压，并填入表1.2。

Vi的各点测量值可根据（各自）实测情况来确定。

（2）当Re分别为500Ω、2K时，重复上述过程，将结果填入表1.2。

在同一坐标纸上画出R不同时V0的动态范围曲线，并进行比较和分析。

（3）用扫频仪调回路谐振曲线。

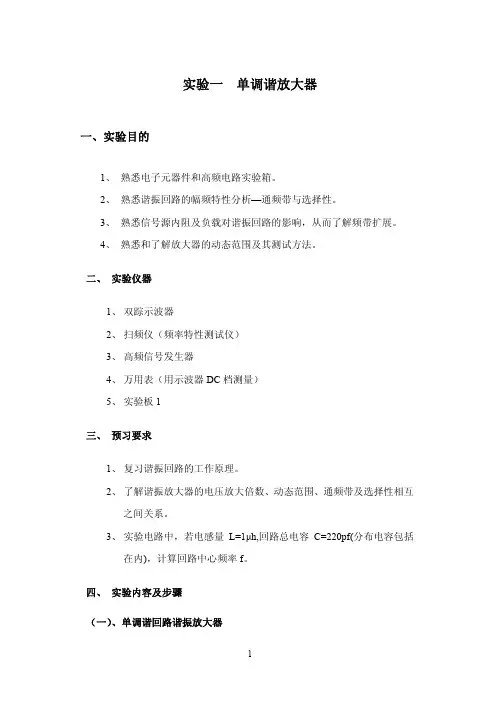

实验一单调谐放大器一、实验目的1、 熟悉电子元器件和高频电路实验箱。

2、 熟悉谐振回路的幅频特性分析—通频带与选择性。

3、 熟悉信号源内阻及负载对谐振回路的影响，从而了解频带扩展。

4、 熟悉和了解放大器的动态范围及其测试方法。

二、 实验仪器 1、 双踪示波器 2、 扫频仪（频率特性测试仪） 3、 高频信号发生器 4、 万用表（用示波器 DC 档测量） 5、 实验板 1 三、 预习要求 1、 复习谐振回路的工作原理。

2、 了解谐振放大器的电压放大倍数、动态范围、通频带及选择性相互 之间关系。

3、 实验电路中，若电感量 L=1μh,回路总电容 C=220pf(分布电容包括 在内)，计算回路中心频率 f。

四、 实验内容及步骤 （一） 、单调谐回路谐振放大器11、 实验电路见图 1图 1-1 （1） 图 1 所示连接电路（注意接线前先测量+12V 电源电 压，无误后，关断电源再接线） 。

（2） 接线后仔细检查，确认无误后接通电源。

2、 静态测量 实验电路中选 Re=1K，测量各静态工作点，计算并填表 12表1 实 VBB测 VE实测计算 IC VCE根据VCE 判断V是否 工作在放大区 是 否原 因* Vb、Ve 是三极管的基极和发射极对地电压 3、 动态研究 (1) 测放大器的动态范围 Vi—Vo（在谐振点） （信号源用实验箱上信号源） 选 R=10K,Re=1K。

把高频信号发生器接到电路输入端，电路输出 端接示波器，选择合适的输入电压 Vi，调节高频信号发生器的频率 f 使其为 10.7MHZ，调节 C7 使回路谐振，使输出电压幅度为最大。

此时 调节 Vi 由 0.05 伏变为 0.8 伏，逐点记录 Vo 电压，并填入表 2。

注意： 调试前先从Vi=0.45 开始，调CT使输入/出都不失真且Vo最大再逐一调。

表2 VI（p-p）（V） Re=1K VO(p-p) Re=500 Re=2K (2) 当 Re 分别为 500Ω、2K 时，重复上述过程，将结果填入表 1.2。

实验一调谐放大器实验报告实验一调谐放大器实验报告一、实验目的1.熟悉电子元器件和高频电路实验箱。

2.练习使用示波器、信号发生器和万用表。

3.熟悉谐振电路的幅频特性分析——通频带与选择性。

4.熟悉信号源内阻及负载对谐振电路的影响，从而了解频带扩展。

5.熟悉和了解放大器的动态范围及其测试方法。

二、实验仪器1.双踪示波器2.高频信号发生器3.万用表4.实验板G1三、实验内容及步骤单调谐回路谐振放大器1.实验电路见图1-1L1图1-1 单调谐回路谐振放大器原理图（1）按图1-1所示连接电路，使用接线要尽可能短（注意接线前先测量+12V电源电压，无误后，关断电源再接线，注意接地）（2）接线后仔细检查，确认无误后接通电源。

2.静态测量实验电路中选Re=1K，测量各静态工作点，并计算完成表1-1表1-1*Vb,Ve是三极管的基极和发射极对地电压。

3.动态研究（1）测量放大器的动态范围Vi ~ V o（在谐振点上）a.选R=10K ，Re=1K 。

把高频信号发生器接到电路输入端，电路输出端接示波器。

选择正常放大区的输入电压Vi，调节频率f使其为10.7MHz，调节Ct，使回路“谐振”，此时调节Vi由0.02V变到0.8V，逐点记录V o电压，完成表1-2的第二行。

（Vi的各点测量值也可根据情况自己选定）b.当Re分别为500Ω，2KΩ时，重复上述过程，完成表1-2的第三、四行。

在同一坐标纸上画出Ic不同时的动态范围曲线Vo—Vi,并进行比较与分析。

*Vi , V o可视为峰峰值（2）测量放大器的频率特性a.当回路电阻R=10k时，选择正常放大区的输入电压V i，将高频信号发生器的输出端接至电路的输入端，调节频率f，使其为10.7MHz，调节Ct使回路谐振，使输出电压幅度为最大，此时的回路谐振频率f0=10.7MHz为中心频率，然后保持输入电压V i不变，改变频率f由中心频率向两边逐点偏离（在谐振频率附近注意测量V o变化快的点），测得在不同频率f时对应的输出电压V o，完成表1-3的第一行（频率偏离范围自定,可以参照3dB带宽来确定，即信号的幅值为信号最大幅值的0.707倍的两个频率之差为放大器的3dB带宽）。

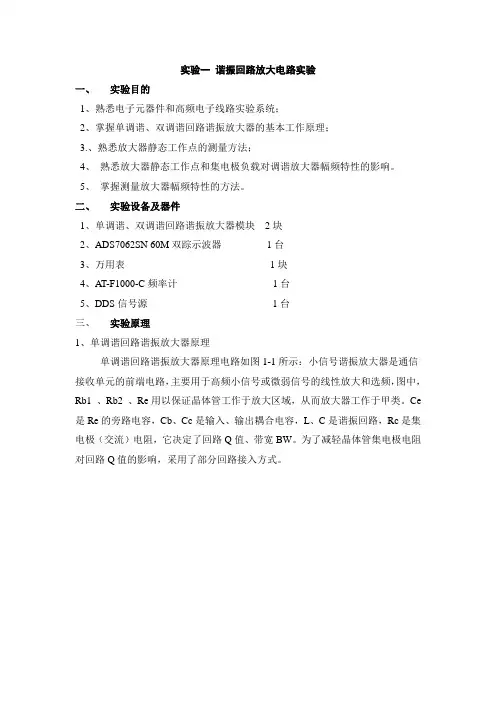

实验一谐振回路放大电路实验一、实验目的1、熟悉电子元器件和高频电子线路实验系统；2、掌握单调谐、双调谐回路谐振放大器的基本工作原理；3.、熟悉放大器静态工作点的测量方法；4、熟悉放大器静态工作点和集电极负载对调谐放大器幅频特性的影响。

5、掌握测量放大器幅频特性的方法。

二、实验设备及器件1、单调谐、双调谐回路谐振放大器模块2块2、ADS7062SN 60M双踪示波器1台3、万用表1块4、AT-F1000-C频率计1台5、DDS信号源1台三、实验原理1、单调谐回路谐振放大器原理单调谐回路谐振放大器原理电路如图1-1所示：小信号谐振放大器是通信接收单元的前端电路，主要用于高频小信号或微弱信号的线性放大和选频，图中，Rb1 、Rb2 、Re用以保证晶体管工作于放大区域，从而放大器工作于甲类。

Ce 是Re的旁路电容，Cb、Cc是输入、输出耦合电容，L、C是谐振回路，Rc是集电极（交流）电阻，它决定了回路Q值、带宽BW。

为了减轻晶体管集电极电阻对回路Q值的影响，采用了部分回路接入方式。

图1-1 单调谐回路放大器原理电路图2、单调谐回路谐振放大器实验电路单调谐回路谐振放大器实验电路如图1-2所示。

其基本部分与图1-l 相同。

图中，1VC01用来调谐，1K01用以改变集电极电阻，以观察集电极负载变化对谐振回路（包括电压增益、带宽、Q 值）的影响。

1W01用以改变基极偏置电压，以观察放大器静态工作点变化对谐振回路（包括电压增益、带宽、Q 值）的影响。

1Q02为射极跟随器，主要用于提高带负载能力。

图1-2 单调谐回路谐振放大器实验电路图D3、双调谐回路谐振放大器原理双调谐回路是指有两个调谐回路：一个靠近“信源”端（如晶体管输出端），称为初级；另一个靠近“负载”端（如下级输入端），称为次级。

两者之间，可采用互感耦合，或电容耦合。

与单调谐回路相比，双调谐回路的矩形系数较小，即：它的谐振特性曲线更接近于矩形。

电容耦合双调谐回路谐振放大器原理图如图1-3所示。

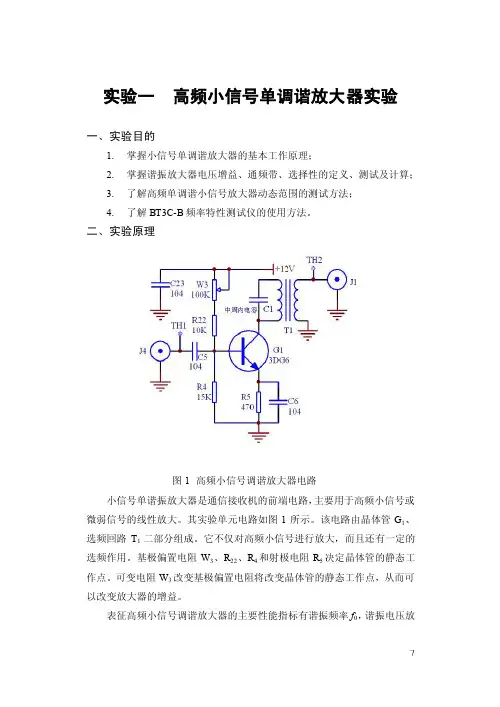

实验一高频小信号单调谐放大器实验一、实验目的1.掌握小信号单调谐放大器的基本工作原理；2.掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算；3.了解高频单调谐小信号放大器动态范围的测试方法；4.了解BT3C-B频率特性测试仪的使用方法。

二、实验原理图1 高频小信号调谐放大器电路小信号单谐振放大器是通信接收机的前端电路，主要用于高频小信号或微弱信号的线性放大。

其实验单元电路如图1所示。

该电路由晶体管G1、选频回路T1二部分组成。

它不仅对高频小信号进行放大，而且还有一定的选频作用。

基极偏置电阻W3、R22、R4和射极电阻R5决定晶体管的静态工作点。

可变电阻W3改变基极偏置电阻将改变晶体管的静态工作点，从而可以改变放大器的增益。

表征高频小信号调谐放大器的主要性能指标有谐振频率f0，谐振电压放大倍数A u0，放大器的通频带BW 0.7及选择性（通常用矩形系数K 0.1来表示）等。

放大器各项性能指标及测量方法如下：1.谐振频率放大器的调谐回路谐振时所对应的频率f 0称为放大器的谐振频率，对于图1所示电路（也是以下各项指标所对应电路），f 0的表达式为∑=LC f π21式中，L 为调谐回路电感线圈的电感量；∑C 为调谐回路的总电容，∑C 的表达式为21oe C C n C ∑=+式中， C oe 为晶体管的输出电容； n 1为初级线圈抽头系数；n 2为次级线圈抽头系数。

谐振频率f 0的测量方法是：用扫频仪作为测量仪器，测出电路的幅频特性曲线，调变压器T1的磁芯，使电压谐振曲线的峰值出现在规定的谐振频率点f 0。

2.电压放大倍数放大器的谐振回路谐振时，所对应的电压放大倍数A u0称为调谐放大器的电压放大倍数。

A u0的表达式为12120022120fe fe u i oe L e n n y n n y u A u g n g n g g ∑--=-==++ 式中，∑g 为谐振回路谐振时的总电导。

要注意的是y fe 本身也是一个复数，所以谐振时输出电压u 0与输入电压u i 相位差不是180º 而是为180º+Φfe 。

实验1 单调谐回路谐振放大器实验步骤1．单调谐回路谐振放大器幅频特性测量测量幅频特性通常有两种方法，即扫频法和点测法。

扫频法简单直观，可直接观察到单调谐放大特性曲线，但需要扫频仪。

本实验采用点测法，即保持输入信号幅度不变，改变输入信号的频率，测出与频率相对应的单调谐回路揩振放大器的输出电压幅度，然后画出频率与幅度的关系曲线，该曲线即为单调谐回路谐振放大器的幅频特性。

步骤如下：（1）1K02置“off“位，即断开集电极电阻1R3，调整1W01使1Q01的基极直流电压为2.5V左右，这样放大器工作于放大状态。

高频信号源输出连接到单调谐放大器的输入端（1P01）。

示波器CH1接放大器的输入端1TP01，示波器CH2接单调谐放大器的输出端1TP02，调整高频信号源频率为6.3MHZ （用频率计测量），高频信号源输出幅度（峰——峰值）为200mv （示波器CH1监测）。

调整单调谐放大器的电容1C2，使放大器的输出为最大值（示波器CH2监测）。

此时回路谐振于6.3MHZ。

比较此时输入输出幅度大小，并算出放大倍数。

（2）按照表1-2改变高频信号源的频率（用频率计测量），保持高频信号源输出幅度为200mv（示波器CH1监视），从示波器CH2上读出与频率相对应的单调谐放大器的电压幅值，并把数据填入表1-2。

表1-2（3）以横轴为频率，纵轴为电压幅值，按照表1-2，画出单调谐放大器的幅频特性曲线。

3．观察静态工作点对单调谐放大器幅频特性的影响。

顺时针调整1W 01（此时1W 01阻值增大），使1Q 01基极直流电压为1.5V ，从而改变静态工作点。

按照上述幅频特性的测量方法，测出幅频特性曲线。

逆时针调整1W 01（此时1W 01阻值减小），使1Q 01基极直流电压为5V ，重新测出幅频特性曲线。

可以发现：当1W 01加大时，由于I CQ 减小，幅频特性幅值会减小，同时曲线变“瘦”（带宽减小）；而当1W 01减小时，由于I CQ 加大，幅频特性幅值会加大，同时曲线变“胖”（带宽加大）。

深圳大学实验报告课程名称：高频电路实验项目名称：实验一单调谐回路谐振放大器学院：信息工程学院专业：电子信息指导教师：陈田明报告人：学号：班级：电子1班实验时间：2016.3.23 实验报告提交时间：2016.4.20二、方法、步骤：1．AS1637函数信号发生器用作扫频仪时的参数予置⑴频率定标频率定标的目的是为频率特性设定频标。

每一频标实为某一单频正弦波的频谱图示。

1）频率定标个数：共设8点频率，并存储于第0~7存储单元内。

若把中心频率10.7MHz置于第3单元内，且频率间隔取为1MHz，则相应地有：0单元—7.7 MHz，1单元—8.7 MHz，…，7单元—14.7图1-2 单调谐回路谐振放大器实验电路MHz。

2）频率定标方法①准备工作：对频率范围、工作方式、函数波形作如下设置。

(ⅰ) 频率范围：2MHz~16MHz范围（按“频段手动递增/减”按键调整）；（ⅱ）工作方式：内计数（“工作方式”按键左边5个指示灯皆暗）；（ⅲ）函数波形：正弦波。

②第0单元频率定标与存储(ⅰ) 调“频率调谐”旋钮，使频率显示为7700（与此同时，“kHz”灯点亮，标明频率为7.7 MHz）；（ⅱ）按“STO”键，相应指示灯点亮，再调“频率调谐”旋钮，使存储单元编号显示为0；（ⅲ）再按“STO”键，相应指示灯变暗，表明已把7.7 MHz频率存入第0单元内。

③第1单元频率定标与存储(ⅰ) 调“频率调谐”旋钮，使频率显示为8700（与此同时，“kHz”灯点亮，标明频率为8.7 MHz）；（ⅱ）按“STO”键，相应指示灯点亮，再调“频率调谐”旋钮（只需顺时针旋转1格），使存储单元编号显示为1；（ⅲ）再按“STO”键，相应指示灯变暗，表明已把8.7 MHz频率存入第1单元内。

④依此类推，直到把14.7 MHz频率存入第7单元内为止。

三、实验过程及内容：1．用万用表测量晶体管各点（对地）电压V B、V E、V C，并计算放大器静态工作点。

单调谐回路谐振放大器实验报告实验目的，通过实验，掌握单调谐回路谐振放大器的基本原理和特性，加深对谐振放大器的理解。

实验仪器，信号发生器、电压表、电流表、示波器、电阻、电容、电感等元器件。

实验原理，单调谐回路谐振放大器是利用谐振电路的谐振特性进行放大的一种放大电路。

在谐振频率附近，放大器对输入信号的放大倍数最大，这就是所谓的谐振放大。

谐振放大器的谐振频率由电路中的电容和电感决定，而放大倍数由放大电路的增益决定。

实验步骤：1. 搭建单调谐回路谐振放大器电路，连接好各元器件，并接通电源。

2. 调节信号发生器的频率，使其在谐振频率附近进行扫描，观察电压表和电流表的读数，记录下谐振频率对应的电压和电流数值。

3. 连接示波器，调节信号发生器的频率，观察示波器上的波形变化，找到谐振频率对应的波形特征。

4. 测量电路中各元器件的参数，如电容的电容值、电感的电感值等。

实验数据：在实验中，我们得到了如下数据：谐振频率，f0 = 1kHz。

谐振电压，V0 = 5V。

谐振电流，I0 = 2mA。

电容值，C = 0.1μF。

电感值，L = 100mH。

实验结果分析：根据实验数据，我们可以计算出单调谐回路谐振放大器的品质因数Q：Q = (2πf0L) / R。

代入实验数据，得到：Q = (2π×1000×0.1) / R = 200π / R。

根据实验数据，我们可以进一步计算出电阻R的数值：R = (200π) / Q。

假设Q = 50，代入上式，得到：R = (200π) / 50 = 4πΩ。

因此，我们可以得出电阻R的数值为4πΩ。

结论：通过本次实验，我们成功搭建了单调谐回路谐振放大器电路，并获得了谐振频率、谐振电压、谐振电流等实验数据。

通过数据分析，我们还计算出了电路的品质因数Q和电阻R的数值。

这些数据和计算结果都验证了单调谐回路谐振放大器的基本原理和特性。

同时，本次实验也增强了我们对谐振放大器的理解，为今后的电路设计和实际应用奠定了基础。

实验一单调谐回路谐振放大器仿真实验一、实验原理单调谐放大电路采用LC回路作为选频器的放大电路，它只有一个LC回路，调谐在一个频率上。

本实验用三极管作为放大器件，LC并联谐振回路作为选频网络，构成一个基本的调谐回路小信号谐振放大器。

电路谐振频率可通过CT进行调节。

由于仿真元器件数据库中没有自耦变压器，实际使用中可使用隔直流电容器耦合输出。

调谐放大器的增益与其动态范围成反比关系：放大器电压增益越高，其动态范围越小；电压增益越小，动态范围越宽。

实验电路中的Re为提高电路工作点的稳定而接入的射极负反馈电阻，对其电路特性有重要影响。

Re越大，负反馈越深，放大器增益越低，电路动态范围越大，通频带越宽，电路的选择性越差；Re越小，负反馈越浅，放大器增益越高，电路动态范围越小，通频带越小，电路的选择性越好。

共发电路的射极电阻Re具有电流负反馈作用，当Re两端不接电容Ce时，Re既有直流负反馈（起稳定直流工作点作用），又有交流负反馈作用（减小放大量，展宽频带）当Re 两端接入大容量电容Ce时，Re只有直流反馈，而没有交流负反馈的作用。

当Re两端接入一定容量的Ce时，由于容抗Xc=1/ωc，随着频率的增加而下降，因而对频率中因极间电容和分布电容而损失的高频成分的放大有一定的补偿作用，Ce可称为高频补偿电容。

谐振回路的负载电阻R在电路中不影响电路的谐振频率，但影响谐振回路的效率。

由于R的接入，回路的品质因数Q减小，谐振回路的效率降低，电路的通频带比无载时要宽，选择性变差。

负载电阻R与回路的品质因数Q成正比。

二、实验内容使用仿真软件完成如下仿真实验，结合实验电路分别仿真结果进行分析和总结。

1.电路直流工作点分析测试电路中Re=1KΩ，使用“直流工作点分析”仿真测试晶体管的静态直流工作点。

根据实验结果分析判断电路是否工作在放大状态。

V BV CE所以电路工作在放大状态2.使用波特图仪对放大器动态频率特性进行测试取Re=1K,分别选R=10K/2K/500Ω,信号源V1接电路输入端，取Vi=10mV，调节CT使回路谐振在10.7MHz，同时使用波特图仪进行测试确认，测量并记录电路增益、幅频特性曲线和3db带宽。

单调谐回路谐振放大器实验报告实验目的：1.学习单调谐回路谐振放大器的基本原理和特性；2.掌握构成单调谐回路谐振放大器的电路原理图设计和电路调试。

实验仪器：双踪示波器、函数信号发生器、直流稳压电源、万用表。

实验原理：单调谐回路谐振放大器是一种基于谐振放大器的电路，其特点是具有典型的谐振特性，即在谐振频率处具有最大的电压放大倍数。

单调谐回路由电感L、电容C和电阻R构成。

在谐振频率f0处，电感与电容的阻抗相等，构成共振回路，导致电路中电流最大、电压最大，而在谐振频率两侧，电感和电容阻抗不相等，导致电路中的电流和电压都会减小。

单调谐回路谐振放大器的电路原理图如下：实验步骤：1.按照电路原理图，连接电路，并使用万用表检查电路的连接是否正常。

2.将函数信号发生器输出信号接入电路的输入端，设置合适的信号频率和大小。

3.调节电压放大倍数，观察双踪示波器上的输出波形，确定电路的谐振频率。

4.调整电路的电阻大小和电容大小，使电路的谐振频率精确匹配信号发生器的输出频率。

5.调整电压放大倍数，记录电路的电压放大倍数和输出波形，并计算出谐振频率处的电压放大倍数。

实验结果：在实验中，我们使用了双踪示波器、函数信号发生器、直流稳压电源、万用表等实验仪器，通过连接电路、调节电路参数和观察输出波形，成功地实现了单调谐回路谐振放大器的实验。

通过实验，我们发现单调谐回路谐振放大器的特点是在谐振频率处具有最大的电压放大倍数，因此其在滤波和放大信号方面具有广泛的应用。

同时，构成单调谐回路的电感、电容和电阻的大小和比例对于电路的谐振频率、放大倍数和带宽都有影响，因此在实际应用中需要根据需求选择合适的参数。

实验总结：本次实验，我们通过对单调谐回路谐振放大器的实验，掌握了单调谐回路谐振放大器的基本原理和特性，同时也学习了构成单调谐回路谐振放大器的电路原理图设计和电路调试。

通过实验，我们也发现了单调谐回路谐振放大器的一些应用，例如在滤波和放大信号方面具有广泛的应用，因此在实际应用中需要结合具体需求选择合适的参数和电路设计。

—、实验准备1．做本实验时应具备的知识点：●放大器静态工作点●LC并联谐振回路●单调谐放大器幅频特性2．做本实验时所用到的仪器：●单调谐回路谐振放大器模块●双踪示波器●万用表●频率计●高频信号源二、实验目的1．熟悉电子元器件和高频电子线路实验系统；2．掌握单调谐回路谐振放大器的基本工作原理；3. 熟悉放大器静态工作点的测量方法；4．熟悉放大器静态工作点和集电极负载对单调谐放大器幅频特性（包括电压增益、通频带、Q值）的影响；5．掌握测量放大器幅频特性的方法。

三、实验内容1．用万用表测量晶体管各点（对地）电压VB、VE、VC，并计算放大器静态工作点；2．用示波器测量单调谐放大器的幅频特性；3．用示波器观察静态工作点对单调谐放大器幅频特性的影响；4．用示波器观察集电极负载对单调谐放大器幅频特性的影响。

四、基本原理1．单调谐回路谐振放大器原理小信号谐振放大器是通信接收机的前端电路，主要用于高频小信号或微弱信号的线性放大和选频。

单调谐回路谐振放大器原理电路如图1-1所示。

图中，R B1、R B2、R E用以保证晶体管工作于放大区域，从而放大器工作于甲类。

C E是R E的旁路电容，C B、C C是输入、输出耦合电容，L、C是谐振回路，R C是集电极（交流）电阻，它决定了回路Q值、带宽。

为了减轻晶体管集电极电阻对回路Q值的影响，采用了部分回路接入方式。

图1-2 单调谐回路谐振放大器实验电路图文档2．单调谐回路谐振放大器实验电路单调谐回路谐振放大器实验电路如图1-2所示。

其基本部分与图1-1相同。

图中，1C2用来调谐，1K02用以改变集电极电阻，以观察集电极负载变化对谐振回路（包括电压增益、带宽、Q值）的影响。

1W01用以改变基极偏置电压，以观察放大器静态工作点变化对谐振回路（包括电压增益、带宽、Q值）的影响。

1Q02为射极跟随器，主要用于提高带负载能力。

五、实验步骤1．实验准备（1）插装好单调谐回路谐振放大器模块，接通实验箱上电源开关，按下模块上开关1K01。
