长恒仪表GDUL系列导波雷达物位计选型说明书淄博长恒仪表有限公司地址：山东省淄博市开发区鲁泰大道61号－2 邮编：255000 电话：0533－6219770 传真：0533－3588202北京办事处地址：北京市中关村北二条12号楼401室邮编：100080 电话：010－62581023 138********传真：010－62581023电子邮件：hcr6281@导波雷达物位计一、原理导波雷达物位计发出高频脉冲沿着导波组件（钢缆或刚棒）传播，当雷达波遇到被测介质时，由于介电常数发生突变，引起部分脉冲波的反射，并沿着导波组件还回。
介电常数变化越大，反射波越强。
由于雷达波的传输速度是恒定的，所以雷达物位计只要计算出发射与接收雷达波的时间间隔，就可以计算出液位空高，量程减去空高就是实际液位高度。
以上是测量液位的原理，导波雷达物位计用于界面测量的原理与上面类似，测量的前提是上层介质比下层介质的相对介电常数小10以上，以便有足够大的回波信号供仪表判断。
二、特点z 采用EchoDiscovery 先进的回波处理技术；z 316L 、PTFE 和陶瓷材质，适合强酸强碱等腐蚀场合； z 应用范围广，料位、液位、界面均可测量；z 同轴、双棒、双缆导波组件，超低介电常数测量； z 独特的表头散热结构，适合高温高压介质液位测量。
三、技术参数1、 UL31普通型导波雷达物位计（见图1）应用场合：液体和固体均可 导波组件：钢缆和钢棒组件直径：Φ6、Φ8、Φ10mm 组件材质：316L ／PTFE最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT防爆等级：ExiaⅡCT6 图1 UL31型导波雷达物位计 防护等级：IP662、 UL32防腐型导波雷达物位计（见图2）应用场合：强腐蚀性液体 导波组件：Φ10mm PTFE 最大量程：6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃ 过程连接：法兰PTFE电缆接线：M20×1.5或½NPT钢缆钢棒应用场合：小介电常数液体介质 组件型式：同轴 组件直径：Φ28mm组件材质：316L ／PTFE 最大量程：6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃ 过程连接：法兰316L电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图3 UL33型导波雷达物位计 4、 UL34高温型导波雷达物位计（见图4）应用场合：高温高压液体介质 组件型式：钢缆和钢棒 组件直径：Φ8、Φ10mm 组件材质：316L ／陶瓷最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～200℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图4 UL34型导波雷达物位计 5、 UL35超高温型导波雷达物位计（见图5）应用场合：高温高压液体介质导波组件：Φ6、Φ10mm／钢缆和钢棒 组件材质：316L ／陶瓷 最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～400bar 工作温度：－200～400℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT钢缆 钢缆钢棒钢棒应用场合：小介电常数液体和固体均可 导波组件：双钢缆和双钢棒 组件直径：Φ4、Φ8 组件材质：316L ／PTFE最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图6 UL36型导波雷达物位计 四、安装要求z 避免接触容器内的设施和进出料口； z 建议安装于容器直径1／6～1／4处；z 量程范围内，导波缆、棒、管等不要碰壁； z 选择探头长度时，适当加长，安装时可以根据现场实际情况把探头剪短； z 容器接管的长度见图7所示。
雷达波液位计选型方案说明雷达波液位计有接触和非接触之分, 非接触式有脉冲雷达和连续调频波之分, 探头通常为喇叭天线也就是管状天线, 当口径不一样, 发射角大小不一样, 喇叭长度也就有所区分, 所以看上去有就像喇叭, 有像管状, 其实都是同一个。
现在上海凡宜科技有一个水滴型天线, 对测量有腐蚀和水雾或酸雾、粉尘都很好雷达。
另外接触式雷达就是带有杆状天线, 通常叫导波雷达, 这种在原理上属于脉冲雷达了!关键是注意介质介电常数、温度、表面、容器空间、压力、容器形状、安装方法和现场环境, 把全部工况了解清楚才能选择, 不然用雷达液位计将会出现很大误差。
上海凡宜产品其频率能达成26G,现在中国也就做到厂家并不多, 很多厂家做做多频率为16G,用了几年,频率小,误差增大。
从原理上来划分话, 雷达液位计能够分为脉冲式、调频连续波式、导波雷达液位计者这三种关键类型, 其中, 导波雷达液位计是属于接触式雷达, 要是形状是喇叭口, 天线是棒状, 那么这种类型就是非接触式雷达。
非接触式雷达被称为是雷达液位计, 包含了棒状天线和喇叭口这两种类型, 而接触式雷达液位计也能够叫做导波雷达液位计, 包含了单杆式和单缆式、双缆式、同轴式等等类型, 而这其中又包含了高频和低频雷达液位计。
这些就是相关雷达液位计部分分类, 不一样类型其使用领域也是不一样。
即使雷达物位计、超声波液位计等都不相同, 不过它优势是独特。
附上部分上海凡宜科技生产雷达特点:独到设计➢含有抗干扰能力, 恶劣环境下正确度和稳定性佳, 大大提升了测量正确度和可靠性。
➢采取脉冲工作方法, 发射功率低, 可安装于多种金属, 非金属桶槽内, 对人体及周围环境无伤害。
➢脉冲式非接触、免维护测量, 不受物料特征影响, 如压力、温度、黏度、比重。
➢脉冲式天线大小可选择, 方便加装防尘罩或天线防护装置, 对于小罐测量也会取得良好效果。
➢导波式可满足介电常数较小场所, 又不受压力、温度影响。

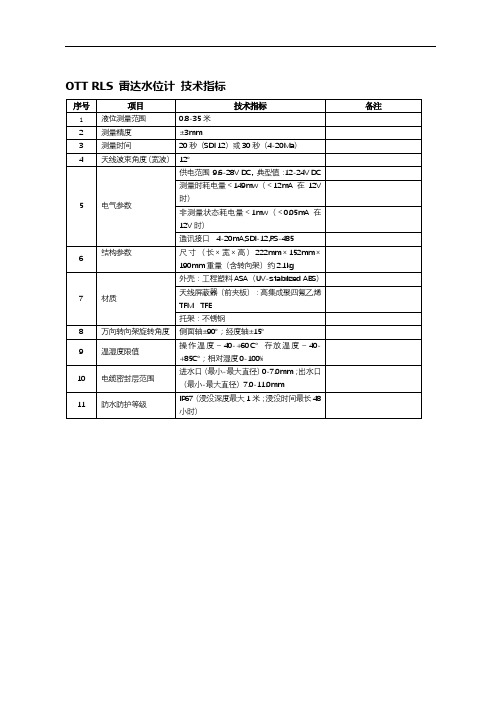

OTT RLS 雷达水位计技术指标
雷达水位计安装支架说明
雷达水位计安装支架总体可以参照下图所示。
如图所示：雷达水位计安装支架地上部分主要由立柱、横杆、雨量计底座、RTU 底座、太阳能板支架组成。
立柱净高不少于3.8米（直径159mm，顶部带1米镀镍避雷针，杆体喷塑）。
水平方向的横杆长度3.2米。
横杆、雨量计底座、RTU底座、太阳能板支架都分别用抱箍固定在立柱上，松开抱箍螺栓，均可自由移动。
横杆离地面高度为2.0米，横杆抱箍上方0.8米处由一根4mm钢丝绳斜拉横杆，以起到加固和水平作用。
雷达水位计安装支架的地下部分主要为钢筋骨架，安装时放在地下浇筑混凝土。
法兰连接螺栓应与钢筋主骨架焊接牢固。
Saab TankRadar PRO特点• 无移动部件 • 无需维修 • 可靠性最高 • 容易安装 • 精度高• 超高灵敏度与独特信号处理特点可处理困难的工艺过程条件 • 高度灵活性，发射器头与天线都有互换性• 广泛系列的天线与型式可在所有应用中提供最好性能• 用基于微软视窗的PC 软件或经就地带键盘的显示器实现人－机对话式的设置 •输出为叠加于HART 的4－20mA 信号、数字式Profibus DP 或TRL2现场总线信号。
测量原理液位（或料位）是由储罐顶部的天线发射的雷达信号测量的。
雷达信号被液体表面反射后，天线接收回波。
由于信号频率在改变，回波与信号发射瞬间相比，其频率稍有不同。
该频率差正比于至液体的距离，并且可精确地计算。
这方法称作调频连续波（FMCW ），应用于所有高性能雷达液位计。
Saab TankRadar Pro 采用10千兆赫（GHz ）频带在波束宽度与天线抗污染之间取得最佳的平衡。
具有灵活配置的Saab TankRadar Pro 适用于独立应用或有各种类型储罐的大型工厂装置应用Saab TankRadar Pro 当代先进的微波技术达到高可靠性和高精度。
它不但测量许多固料，而且还测量液体与浆料的液位。
该计量仪表可操作在范围广泛的温度、压力、蒸汽气体混合物及各种工艺过程条件。
应用包括•化工与石化储存容器及工艺储罐•制药业反应器•食品与饮料制造业•炼油工艺容器•水及污水处理•水电力发电及水坝•水泥、粉末、木片屑及其它固料测量应用在配备搅拌器的工艺定位器中的应用需要具有TankRada Pro 高灵敏度与先进信号处理的雷达液位计，可把测量信号从干扰产生的噪声中分离出来。
在石油液化气的应用,由于其表面有时沸腾及在某些极端湍流工况的应用推荐使用导波管或限动装置.该管减少泡沫与湍流,也增加表面的反射.杆状天线适用于平静液体表面与短测量范围具有小尺寸安装口的储罐。
固料象水泥经常产生极小的雷达反射波，要求最灵敏的二十英寸抛物面天线。
德国E+H FMU30超声波液位计/物位计性能参数FMU30液体量程：5M OR 8MFMU30分辨率：1mmFMU30精度：±3 mm OR 0.2%FMU30盲区：25cm OR 35cmFMU30供电：24VDC（标准）；220VAC（可选）FMU30显示：清晰的多行文本图解显示、包络线显示FMU30输出：4-20mAFMU30过程连接：1-1/2”(5m),2”(8m)FMU30外壳材质：F16塑料透明显示盖FMU30防护等级：IP68FMU30防爆：Eex ia优势特性是FMU230、FMU231的理想升级替代品防护等级好，性价比高菜单引导功能，轻松实现现场操作深圳高准自动化工程有限公司主要产品有：物位仪表(雷达物位计、超声波物位计、导波雷达物位计、放射线物位计、液体音叉开关、固体音叉开关、电容式物位计及开关、电导式物位开关、机电式、静压式物位计、差压式物位计、阻旋式物位开关、重锤式物位计)；流量仪表(电磁流量计、科氏力质量流量计、涡街流量计、超声波流量计、明渠式流量计、热式质量流量计)；分析仪表(PH氧化还原、余氯、电导率、溶氧、浊度及固体含量、组件、采样站、在线分析仪、污泥界面、监测站、传导率)；压力仪表(表压和绝压的测量、差压测量、静压)；温度仪表(变送器、温度传感器)；系统与罐区仪表；记录仪表(记录仪、过程显示/指示仪)；通讯仪表等。
德国E+H FMU30超声波液位计FMU30超声波液位计性能参数FMU30超声波液位计液体量程：5m 8m分辨率：1mm精度：±3 mm 0.2%盲区：25cm 35cm供电：24VDC（标准）；220VAC（可选）FMU30超声波液位计显示：清晰的多行文本图解显示、包络线显示输出：4-20mA过程连接：1-1/2”(5m),2”(8m)外壳材质：F16塑料透明显示盖FMU30超声波液位计优势特性是FMU230、FMU231的理想升级替代品防护等级好，性价比高菜单引导功能，轻松实现现场操作FMU30超声波液位计典型应用污水提升泵站、污水处理池废水、泥浆、石灰浆地下油罐流动性好的固体粉料、颗粒料德国E+H FMU30超声波液位计能完全替代FMU231E-AA32和FMU230的超声波液位计FMU30，FMU30超声波液位计性能参数FMU30超声波液位计液体量程：5m 8m分辨率：1mm精度：±3 mm 0.2%盲区：25cm 35cm供电：24VDC（标准）；220VAC（可选）FMU30 超声波液位计显示：清晰的多行文本图解显示、包络线显示输出：4-20mA过程连接：1-1/2”(5m),2”(8m)外壳材质：F16塑料透明显示盖FMU30超声波液位计优势特性是FMU230、FMU231的理想升级替代品防护等级好，性价比高菜单引导功能，轻松实现现场操作FMU30超声波液位计典型应用污水提升泵站、污水处理池废水、泥浆、石灰浆地下油罐流动性好的固体粉料、颗粒料超声波液位计FMU30-AAHEAAGGFSPK: FJC[AA] 认证: 非防爆场合[H] 显示,操作: 现场包络线显示,按键[E] 电气连接: 电缆密封套 M20, IP68[AA] 传感器: 1-1/2"; 5m 液体/2m 固体; 0.25m[GGF] 过程连接: 螺纹 ISO228 G1-1/2, PP超声波液位计FMU30-AAHEABGHFSPK: FJC[AA] 认证: 非防爆场合[H] 显示,操作: 现场包络线显示,按键[E] 电气连接: 电缆密封套 M20, IP68[AB] 传感器: 2"; 8m 液体/3.5m 固体; 0.35m[GHF] 过程连接: 螺纹 ISO228 G2, PP应用Prosonic T 适用于对液体及颗粒料位进行非接触式连续物位测量的一体化仪表。

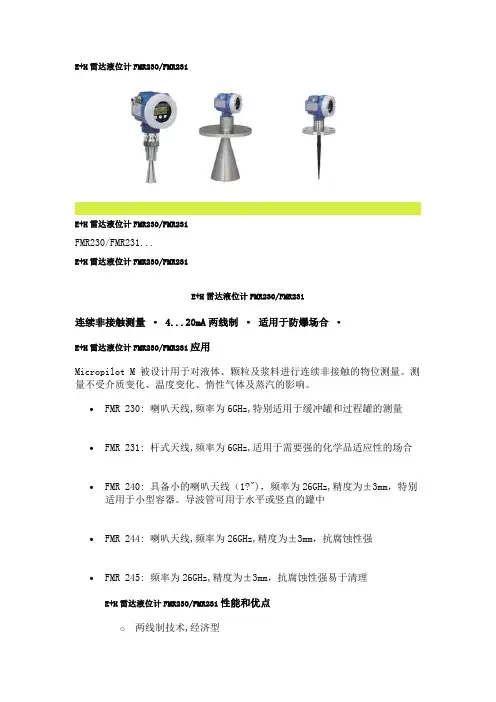

E+H雷达液位计FMR230/FMR231E+H雷达液位计FMR230/FMR231FMR230/FMR231...E+H雷达液位计FMR230/FMR231E+H雷达液位计FMR230/FMR231连续非接触测量· 4...20mA两线制· 适用于防爆场合·E+H雷达液位计FMR230/FMR231应用Micropilot M 被设计用于对液体、颗粒及浆料进行连续非接触的物位测量。
测量不受介质变化、温度变化、惰性气体及蒸汽的影响。
∙FMR 230: 喇叭天线,频率为6GHz,特别适用于缓冲罐和过程罐的测量∙FMR 231: 杆式天线,频率为6GHz,适用于需要强的化学品适应性的场合∙FMR 240: 具备小的喇叭天线（1?")，频率为26GHz,精度为±3mm，特别适用于小型容器。
导波管可用于水平或竖直的罐中∙FMR 244: 喇叭天线,频率为26GHz,精度为±3mm，抗腐蚀性强∙FMR 245: 频率为26GHz,精度为±3mm，抗腐蚀性强易于清理E+H雷达液位计FMR230/FMR231性能和优点o两线制技术,经济型o非接触测量：不受介质特性的影响o通过数文显示菜单轻松进行现场操作o通过操作软件(ToF Tool)实现简便的组态、文件编制及诊断o具备2个频率范围-约6GHz(FMR230/FMR231)及26GHz(FMR240/244/245)：无干扰，适用于任何应用场合o HART或PROFIBUS-PA通信协议及基金会现场总线协议o高温：适用于高达+200℃（392℉）的过程温度，当采用高温天线时可达+400℃（752℉）o带有屏蔽管的杆式天线：可在狭窄的加接管及有冷凝和粘附的加接管内可靠测量。
