北京向导科技GDSON600系列超声波液位计说明书

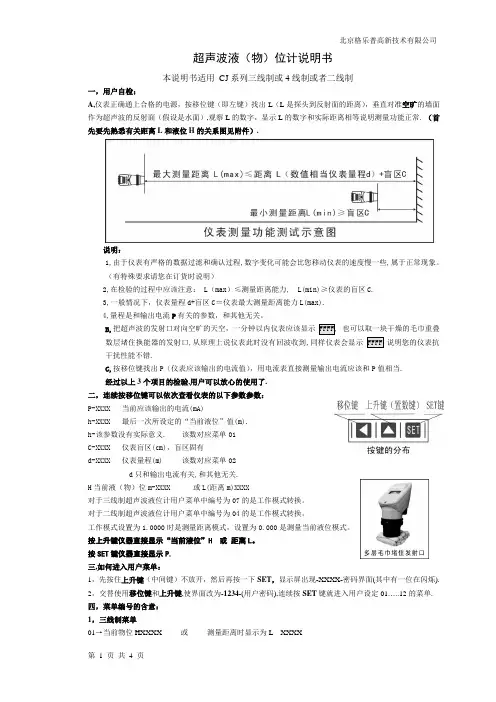

超声波液（物）位计说明书本说明书适用CJ系列三线制或4线制或者二线制一，用户自检：A,仪表正确通上合格的电源，按移位键（即左键）找出L（L是探头到反射面的距离），垂直对准空旷的墙面作为超声波的反射面（假设是水面）,观察L的数字，显示L的数字和实际距离相等说明测量功能正常.（首先要先熟悉有关距离L和液位H的关系图见附件）.说明：1,由于仪表有严格的数据过滤和确认过程,数字变化可能会比您移动仪表的速度慢一些,属于正常现象。

（有特殊要求请您在订货时说明）2,在检验的过程中应该注意：L（max）≤测量距离能力, L(min)≥仪表的盲区C.3,一般情况下，仪表量程d+盲区C＝仪表最大测量距离能力L(max).4,量程是和输出电流P有关的参数，和其他无关。

B,把超声波的发射口对向空旷的天空，一分钟以内仪表应该显示FFFF, 也可以取一块干燥的毛巾重叠数层堵住换能器的发射口,从原理上说仪表此时没有回波收到,同样仪表会显示FFFF.说明您的仪表抗干扰性能不错.C,按移位键找出P（仪表应该输出的电流值），用电流表直接测量输出电流应该和P值相当.经过以上3个项目的检验,用户可以放心的使用了.二，连续按移位键可以依次查看仪表的以下参数参数：P-XXXX 当前应该输出的电流(mA)h-XXXX 最后一次所设定的“当前液位”值(m).h-该参数没有实际意义. 该数对应菜单01C-XXXX 仪表盲区(cm)，盲区固有d-XXXX 仪表量程(m) 该数对应菜单02d只和输出电流有关,和其他无关.H当前液（物）位m-XXXX 或L(距离m)XXXX对于三线制超声波液位计用户菜单中编号为07的是工作模式转换。

对于二线制超声波液位计用户菜单中编号为04的是工作模式转换。

工作模式设置为1.0000时是测量距离模式，设置为0.000是测量当前液位模式。

按上升键仪器直接显示“当前液位”H 或距离L。

按SET键仪器直接显示P.三,如何进入用户菜单：1，先按住上升键（中间键）不放开，然后再按一下SET，显示屏出现-XXXX-密码界面(其中有一位在闪烁). 2，交替使用移位键和上升键,使界面改为-1234-(用户密码),连续按SET键就进入用户设定01…..12的菜单. 四，菜单编号的含意：1，三线制菜单01→当前物位HXXXX 或测量距离时显示为L XXXX显示H或L取决于工作模式转换的设置，设置为测量液位模式时显示H, H需要在现场工位设置, 仪表设置为测量距离模式时显示L，L不需要设置,可以直接测量。

北京超声波液位计使用说明
1.安装前，先检查超声波液位计和所需安装的容器、管道是否能够匹配，是否存在阻挡物或干扰物。

2.安装时，将超声波液位计安装在容器、管道的顶部，保证液位计可向下发射超声波信号。

安装时应注意超声波传感器与容器或管道的严密性，并使用合适的密封件进行封装。

3.超声波液位计安装完毕后，需进行信号源的连接和设置。

首先，连接电源线和液位计，然后将超声波液位计的输出信号接入控制器或计算机，并进行电气参数的设置。

4.超声波液位计需要进行校准，以确保其测量准确度。

在校准前，需要了解被测量液体的特性，包括其密度、温度、介电常数等。

将超声波液位计放置在已知液位位置，进行校准操作。

5.完成以上步骤后，使用时只需打开电源，超声波液位计将自动启动，发射超声波信号进行测量，然后将测量结果显示在屏幕上。

如果需要将数据传输到远程计算机或控制器上，只需将液位计的信号线接入计算机或控制器。

6.最后，要定期检查超声波液位计的工作状况，以确保其一直能够提供准确的液位测量结果。

如有问题，应及时更换或修理设备。

OMN型超声波液位计使用说明书一、用户自检:A,对仪表最简单的检验方法是：接通合格的电源,将超声波的发射口垂直对准空旷开阔的墙面(相当液面）作为超声波的反射面,同时观察空气L（L可以通过连续按移位键查看）的数字，当显示L的数字和实际距离当时，说明测量功能常.说明:1,在检验的过程中应该注意:当实际空气距离L超过仪表最大测量距离L,视为无效.2,一般情况下，仪表量程d+盲区C＝仪表最大测量距离L(max).3,仪表中的量程d是和输出电流P有关的参数，和其他无关.B,把超声波的发射口对向空旷的天空，一分钟以内仪表应该显示F00F,从原理上说仪表此时没有回波收到,说明您的仪表抗干扰性能不错.C,按移位键找出P(仪表指示应该输出的电流),用电流表直接测量输出电流应该和P值相当,说明输出正常.经过以上3个项目的检验,用户可以放心的使用了.二、连续按移位键要可查看以下信息：L- 空气距离计量单位m→是探头到达反射面（如水面）的距离,是检测安装是否正确的唯一的检测工具.G-仪表的安装高度计量单位m d-仪表量程计量单位m. C-仪表的盲区计量单位cm→固有特征,不可改变,安装时参考.P-输出电流mA→这里指的是应该输出的电流. H-仪表在线时的当前液位.三、菜单:01→设置探头的安装高度G. 说明:探头安装是否合格的唯一标准就是观察空气距离L.按返回键可以查看到L,只有当仪表显示的L和实际的空气距离相符合时,说明探头安装正确,我们就可以开展后面的工作,反之，应该停止一切后续工作,必须先查明原因.02→d仪表量程m→在最大量程范围内改变,量程只与输出电流有关.03→变化速度cm→推荐范围0.200～10.00为了增加数字稳定性和抗干扰性,变化速度只要能够满足工况的前提下,尽可能取得小点,推荐2.00cm.04→工作模式→特殊数字1.000表示是测量距离L模式,2.00为测量液位L模式.无论哪种模式,显示数字的大小和电流输出的大小成正比.05→第一组（可编程）上限控制m 06→第一组（可编程）下限控制m07→控制回差m→防止继电器频繁抖动，根据测量范围的大小选择范围0.00～0.10,建议经常采用0.01～0.03.08→仪表号（通讯连网用）09→波特率→1→1200,N,8,1 2→2400,N,8,1 3→4800,N,8,1默认4800. 4→9600,N,8,110→第二组（可编程）上限控制m 11→第二组（可编程）下限控制m12→控制回差m→防止继电器频繁抖动,根据测量范围的大小选择范围建议,经常采用0.01～0.03说明：1，2000-n3（一体3线或4线）、2000-CG（壁挂）、2000-CP（盘装）菜单完全和上述相同. 2，2000-n2（一体2线）菜单仅有01、02、03、04.四、进入和退出设置菜单和设置参数:1,进入菜单方法→按住SET键不放开,直到出现6杠------密码界面,输入-1111-再按SET键就可以进入用户菜单,当连续按SET键依次显示01,02,03…12内容,退出也是按住SET键数秒就可以了.再次强调:在进入菜单前,先按移位键观察探头到液(物)体反射面的距离L是否和实际的空气距离相当,确认后就可设置"安装高度"只要空气距离L准确，液位H自然就OK了.观察空气距离最好在低水位进行,因为低水位观察到的空气距离更加可靠.2,按上述进入菜单后，按SET键找到01代码后，再按一下SET键即可看到原来安装高度的数字XXXXXX (其中有一位闪烁).3,交替使用移位键和上升键,使数字改成你所需要安装高度的XXXXX新数字(注意:小数点占一位)然后按一下SET键,数据即可保存,再按一下SET进入下一个代码02,连续按SET键,以此类推可以找到全部菜单中的代码和内容.4,按住SET键5秒以上即可退出.附件:一、基本参数与功能:1,信号输出→标配4～20mA或选配485、232.2,测距能力→俗称量程4、7、10、12、15、17、20 m以及大功率50m3,发射全角→7°～12°发射角的大小和测距能力成正比.4,工作模式→测量距离L和测量液位H模式转换,菜单可选.5,盲区→0.25～1.0m→盲区固有,菜单可查.6,分辨→测量距离＜10m→1mm.测量距离≥10m→10mm7,防护等级→Ip66.8,,精度→0.5％.9,环境温度→-15～+55℃.（特殊情况FM3.14系列可以达到-40°)二、选型:选型选得是否恰到好处,对后续使用效果起到关键作用,在这里我们只是提供一般选型原则,仅供参考. 1,当使用环境不错并且系统只需要采集有关数据,无需第二现场显时,一般选用变送器就可以了,当您还有其他要求时,比如:需要继电器开关输出来控制其他电器机构,这时最好选择分体机.2,当环境潮湿、不通风、扬尘多等环境比较恶劣,建议采用分体近传型，近传换能器密封好,具有一定防爆性能,能够抵御恶劣环境,其唯一缺点是传输距离小点(极限连接线长度约30m).三、仪表不可应用范围:由于以下物质的挥发气体或扬尘的吸声能力特强,所以一般情况下不可以应用.比如:发烟硫酸、硝酸、储存罐中的水泥粉、石灰粉、液体表面有大量的泡沫存在等,又比如:到达换能器的温度60℃以上或储存罐压力≥0.4Mpa时不可以应用（如果应用在带温带压的储存罐,订货时必须说明).四、仪表异常原因分析:A，显示为F00F→提示仪表没有收到回波.1,探头安装倾斜→可以在低水位的状态下边观察空气距离L边调整垂直度.2,被测液体表面有泡沫、漂浮物、进料口或出料口设置不合理等)导致反射能力差→可以更换测量距离能力大一些的换能器.B，液位变化显示数字不变化.1,液位高度进入盲区→可以抬高换能器安装位置或降低液位上限.2,离边缘太近、边缘平整度很差、在被测物体的上方有明显障碍物→可以变更安装位置,同时观察仪表L数值的变化,直到L满足要求为止.3,储存罐的安装口位置设置或尺寸不合理→可以按上述要求改进.C，显示数字有规律性来回的挑动.1,液位上方存在比较弱小的虚假目标(譬如:容器壁有凹凸不平或有小台阶),产生时有时无虚假回波→适度调整安装角度或改变安装位置,以回避虚假目标.还是要观察空气距离L数值,要求得到准确、稳定的L值. 2,按照“用户自检”的B的方法来判断干扰来自外部还是仪表本身,如能变F00F,说明干扰来自环境,请查明原因(一般是安装不合要求或罐内障碍物）反之来自仪表本身,需要返回生产厂家检修.提示:反复找不出原因时,必要时对照菜单查看参数设置是否有误.总结：超声波对安装环境的要求比较高,我们在这里再次反复强调,无论安装环境多复杂,在确定安装位置前,您最好先找到能够准确地测量空气距离L的场合,就能够准确地测量液位了，即我们牢牢抓住L(空气距离)这个检测工具,您就会得心应手的应用超声波液位计了,选好位,空气L准和稳.五、仪表外形和安装尺寸：。

技术原理超声波物位计安装于容器上部，在电子单元的控制下，探头向被测物体发射一束超声波脉冲。

声波被物体表面反射，部分反射回波由探头接收并转换为电信号。

从超声波发射到被重新被接收，其时间与探头至被测物体的距离成正比。

电子单元检测该时间，并根据已知的声速计算出被测距离。

通过减法运算就可得出物位值。

技术问答1．超声波物位计适于什么样的应用环境？通常应用于温度在150℃以下、压力在5Bar（5kg/cm2）以下的场所进行液位或料位的测量。

2．对于密闭容器内的挥发性的液体的液位测量，应注意那些事项？应注意两点：a容器内气体声速可能与空气中的声速不同，如液位计不能对声速进行修正，则会出现较大误差；b挥发性的液体会在超声波液位计探头表面凝结，阻挡声波的收发，要求液位计具有可变功率控制功能。

我公司产品能够满足以上要求，并有大量的实践应用。

3．超声波物位计可以测量原煤仓、煤粉仓的料位吗？原煤的料位测量是可行的，有足够的应用经验和成功实例；煤粉仓的料位测量使用超声波方式目前并不理想。

4．对于液面剧烈波动的液体，如何使用超声波液位计进行液位测量？有三种可行的办法：a选用具有自动功率控制功能的超声波液位计b选用更大量程的超声波液位计c在液体中加入塑料管，测量塑料管内液位5．两线制超声波物位计与三线制超声波物位计有和不同？两线制超声波物位计其供电（DC24v）与信号输出（DC4-20mA）共用一个回路，仅使用两条线即可，为标准的变送器形式，不足之处是发射功率微弱，不适合液面有较大波动的液位测量和料位测量，当液体有较大挥发性时，测量效果有时也不理想。

三线制超声波物位计实际上为四线制，其供电（DC24v）与信号输出（DC4-20mA）回路分离，各使用两条线，当它们负端共地相连时，通常使用三条线即可。

其优势是发射功率较大，适合对各种条件的液位和料位进行测量，效果理想。

超声波物位计当用于液位测量时常称为：超声波液位计当用于料位测量时常称为：超声波料位计产品展示技术特点一体式超声波物位计—基本型首要说明：HLU4HLU8型为直流24V 供电LCD 液晶显示（-25o C ～60o C ）环境温度-45o C ～75o C HLU4E HLU8E 型为直流24V 供电LED 数码管显示环境温度-45o C ～75o C HLU4A HLU8A 型为交流220V 供电LCD 液晶显示环境温度-25o C ～60o C基本型◆三线制接线，声波发射强劲，测量稳定可靠◆低盲区，高灵敏度◆智能信号处理技术，适应各种工况◆独到的自动功率控制，自动增益控制◆过压过流保护，雷电保护◆光电隔离的4-20mA 电流输出◆失效保护，电流输出22mA◆允许较大电流通过的双继电器用于泵控制或报警◆带有LCD 或LED 的大显示窗，便于调试和观察◆声速可调整，测量更准确◆全塑料外壳（IP68），耐酸碱，适应恶劣环境◆灵活的支架或法兰安装◆可选的直流DC24V 或交流AC220V 供电形式HLU4HLU8拓展型HLU6HLU12大量程HLU20HLU30外形尺寸用于支架安装的过孔位置一体式超声波物位计—拓展型首要说明：HLU6HLU12型为直流24V供电LCD液晶显示（-25o C～60o C）环境温度-45o C～75o CHLU6E HLU12E型为直流24V供电LED数码管显示环境温度-45o C～75o CHLU6A HLU12A型为交流220V供电LCD液晶显示环境温度-25o～60o C外形尺寸用于支架安装的过孔位置一体式超声波物位计—大量程首要说明：HLU20HLU30型为直流24V供电LCD液晶显示（-25o C～60o C）环境温度-45o C～75o C HLU20E HLU30E型为直流24V供电LED数码管显示环境温度-45o C～75o C HLU20A HLU30A型为交流220V供电LCD液晶显示环境温度-25o C～60o C分体式超声波物位计USS—BD3型量程：3米盲区：0．25米供电：DC24v USS—BA3型量程：3米盲区：0．25米供电：AC220v USS—BD6型量程：6米盲区：0.30米供电：DC24v USS—BA6型量程：6米盲区：0．30米供电：AC220vUSS—BD20型量程：20米盲区：0．60米供电：DC24V USS—BA20型量程：20米盲区：O ．60米供电：AC220V USS—BD30型量程：30米盲区：0．80米供电：DC24V USS—BA30型量程：30米盲区：0．80米供电；AC220VUSS—BDlO 型量程：10米盲区：0.40米供电：DC24V USS—BAlO 型量程：10米盲区：0.40米供电：AC220V。

公司简介江苏天能自动化仪表有限公司是一家专业研究、开发、生产及销售工业自动化仪表的集团公司，产品广泛应用于石油、化工、水处理、水利、钢铁、煤矿、电力以及食品加工等行业，适用酸、碱、盐、高温、防爆等各种领域。

产品概述TN系列超声波液位仪是我们公司历经多年研发和大量工业试运行后，推出的成熟的非接触式液位测量仪表，它是我公司的研发人员和工程人员，在对国内外同类仪表进行了长时间的跟踪、研究及在超声波技术上突破性的攻关，加上多次工业试运行和测试的成果。

因而也使得我们的产品具备了独特的优势和鲜明的特点。

针对市场的不同需求，我们公司目前已成功开发了TN2000(E)型超声波液位测量仪表以及TN3000M型超声波明渠流量计、TN4000型超声波液位差计等一系列产品，用户遍布全国三十多个地区，获得了良好的信誉，公司也因此得以迅速发展。

产品简介TN2000(E)型超声波液位仪包含多项自研的专利技术，拥有全新的信号处理技术，广泛适用于石油、化工、水处理、水利、食品、粮食等行业的物位测量，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便、读数简捷等特点。

1 仪表组成TN2000(E)型超声波液位仪由XPS系列超声波换能器（内置数字温度传感器）、TRS系列现场变送器组成。

它可以单独完成液位的监测，同时也可以通过4~20mA或RS485连接到各种DCS系统中，为工业的自动化运行，提供实时的液位数据。

2超声波换能器超声波换能器是超声波液位仪的视觉神经系统。

超声波换能器的技术指标决定了超声波液位仪的性能。

衡量超声波换能器的主要技术指标有：盲区、方向角、灵敏度等。

所有的超声波换能器在起振时都会发生的拖尾现象，其结果是：在换能器的近端会出现一个无法接收回波的区域，这便叫做盲区（如下图所示）。

传统的超声波测位仪盲区大，且在盲区附近的测量仍受“拖尾现象”的影响，测量精度不高。

TN2000（E）型超声波液位仪采用XPS系列微能量超声波换能器，它是以微能量、非接触式、连续测量物位的换能器。

公司简介北京铁强科技发展有限公司，位于我们伟大的首都——北京，是一家以工程仪表生产、研发为主的科技型企业，是一个极具活力与前景的多元化的新型民营企业。

公司技术力量雄厚，依靠北京的人才、技术、信息等优势，自2000年成立以来，通过短短七年多时间，就在仪器仪表生产制造领域内谱写一个又一个神话。

公司先后与北仪集团、德国西门子公司、美国麦克公司等仪表生产制造商进行广泛而深入的合作，在合作中公司产品的品质和质量得到很大提升。

同时，公司也在积极借鉴和引进国外先进技术和生产工艺，产品的科技含量不断提高、种类也在不断丰富。

另外，公司不断以新技术、新工艺、新材料、新设计理念设计生产品质高、性能优、用途广、使用寿命长的产品。

公司自主生产磁翻柱液位计、浮球液位计（液位开关）、钢带液位计、磁致伸缩液位计、微波物位计、电容式液位计、超声波液位计、音叉物位开关、电容式物位计、差压变送器等物位测量仪表。

同时，公司还经营流量仪表、压力仪表、温度仪表以及成分分析仪表等自动化测量、控制仪表。

经过几年的努力，公司发展了一支专业化、国际化、规模化的研发、生产、和管理团队。

公司现有员工100余名，其中有高级职称的技术人员5人、大专及以上各类专业人才80余名。

是“中国石化物资资源市场成员”单位；是“中国石油天然气集团公司一级供应网络”单位。

是众多国内外用户的高品质、可信赖的工业计量器具服务商。

公司一直秉承“技术为本，质量为先，笃信予人，益精致远”的经营理念，以“更强、更大、更实”为经营宗旨，开拓进取，务实创新，在做好产品生产和经营的基础上，还以打造中国仪表名牌为己任，投资开发有自主知识产权的产品。

在发展过程中，公司始终以快速的反应、精湛的技艺、热忱的服务及时为用户排忧解难，也因此得到了广大用户与社会各界的一致认可。

如今，公司全体员工正走专业化、特色化、精细化经营之道，并朝着两年时间内年销售额翻两番的目标奋力前进！北京铁强仪表科技发展有限公司产品选型样本目录01、磁翻柱液位计 (3)02、浮球液位计（液位开关） (5)03、防爆浮球液位开关 (7)04、玻璃板式液位计 (8)05、玻璃管式液位计 (10)06、钢带液位计 (12)07、重锤探测液位计 (14)08、超声波物位计 (15)09、智能雷达液位计 (17)10、导波雷达液位计 (19)11、电容式液位计 (21)12、射频导纳物位控制器 (23)13、音叉物位控制器 (25)14、磁致伸缩物位计 (27)15、压力液位变送器 (29)16、小型浮球液位计(液位开关) (31)17、常用客户名单 (32)注：我们是一家专业生产物位仪器仪表的科技型公司，随着市场的需求变化、我们的技术人员也会在保证质量的前提下，对产品进行改进，改造后的产品外观会有所变化、性能也会有所提高。

超声波液位计使用说明书
利用超声波测量距离的原理可简单描述为：超声波定期发送超声波，遇到障碍物时发生反射，发射波经由接收器接收并转化为电信
号，这样只要测出发送和接收的时间差即可。

超声波测距的算法: 超声波在空气中传播速度
为340m/s（15℃时）。

X2是声波返回的时刻，X1是声
波发出的时刻，X2-X1得出的是一个时间差的绝对值，
假定X2-X1=0.03S，则往返距离为340m*0.03S=10.2m，实际距离为10.2/2=5.1米。

这就是超声波探头到反射物体之间的距离。

参数设定方法：
1、高液位：已经将高液位置锁定在距离上盖下方100mm，物料液面一旦高于该位置，“高液位”继电器断开，指示灯亮，“绿-黄”线导通。

2、低液位设定：打开壳体，能够看到下图所示红色拨码开关，下排开关全部推上即1248均为ON，则对应最大深度系数1+2+4+8=15，对于750mm就有15*50的深度设定，液面低于该位置，“低位”继电器闭合，指灯亮，“黑-黄”线导通。

特别注意电源接线（蓝-红）220VAC，不可搞混。

产品型号：QD3-100/750-220AC
最大探测深度750mm 电源220V
出厂时已设定：高液位，箱盖以下100mm 低液位：箱盖以下400mm
如需改变测量距离按设定方法自行设定。

高液位继电器触点为常闭点、低液位继电器触点为常开点。

接线：电源线：蓝线，红线
高油位线：绿线、黄线
低油位线：黑色、黄线。

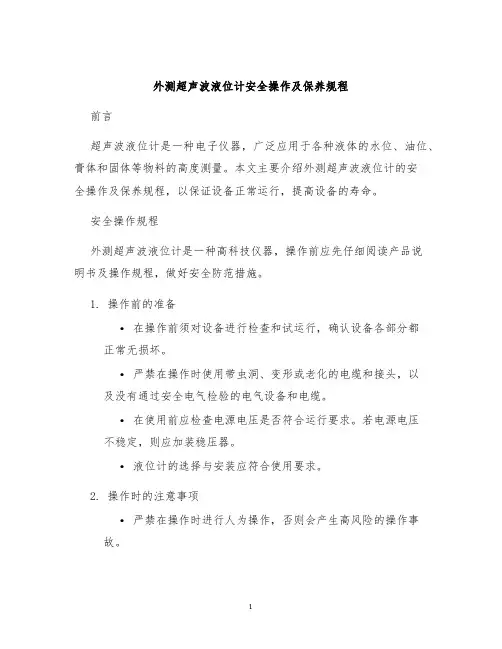

外测超声波液位计安全操作及保养规程前言超声波液位计是一种电子仪器，广泛应用于各种液体的水位、油位、膏体和固体等物料的高度测量。

本文主要介绍外测超声波液位计的安全操作及保养规程，以保证设备正常运行，提高设备的寿命。

安全操作规程外测超声波液位计是一种高科技仪器，操作前应先仔细阅读产品说明书及操作规程，做好安全防范措施。

1. 操作前的准备•在操作前须对设备进行检查和试运行，确认设备各部分都正常无损坏。

•严禁在操作时使用带虫洞、变形或老化的电缆和接头，以及没有通过安全电气检验的电气设备和电缆。

•在使用前应检查电源电压是否符合运行要求。

若电源电压不稳定，则应加装稳压器。

•液位计的选择与安装应符合使用要求。

2. 操作时的注意事项•严禁在操作时进行人为操作，否则会产生高风险的操作事故。

•操作员应该严格按照使用说明书进行操作，确保操作的正确性，并及时处理各种异常状况。

•在进行液位计高度操作时，应查看液位计的指示值，以确保正确性。

•操作时，如发现需要停电插头或线路连接等问题，务必确保在安全的环境下进行修理操作。

•操作过程中，应时刻关注电源电压是否稳定或与规格要求相符，如电压过高或过低，应及时停机处理，确保万无一失。

3. 操作完成后的处理•工作完成后，应断开电源、关掉主开关，并检查设备的各个部位有没有损坏或异响等现象，排除隐患并加以处理。

•操作完成后，应注意设备的保养和维护，保证设备正常工作和延长使用寿命。

保养规程设备的保养可以大大提高设备的寿命和减少故障率，提高企业效益。

下面是外测超声波液位计的保养规程：1.日常保养•定期检查设备的运行情况，如有静电或其他因素造成的故障，及时处理并核对维护档案。

•定期对设备进行除尘、清洗和擦拭，保持设备清洁干燥，并注意不要让液体倾泄到设备中。

•定期检查设备的接线，确保线路的通畅和安全，并检查电缆是否破损。

•定期对液体进行清理，除去较多的沉淀和油渍，避免影响设备的工作精度。

2.定期保养•每年定期对设备进行全面检查、清洗和保养，以确保设备的正常运行和延长其使用寿命。

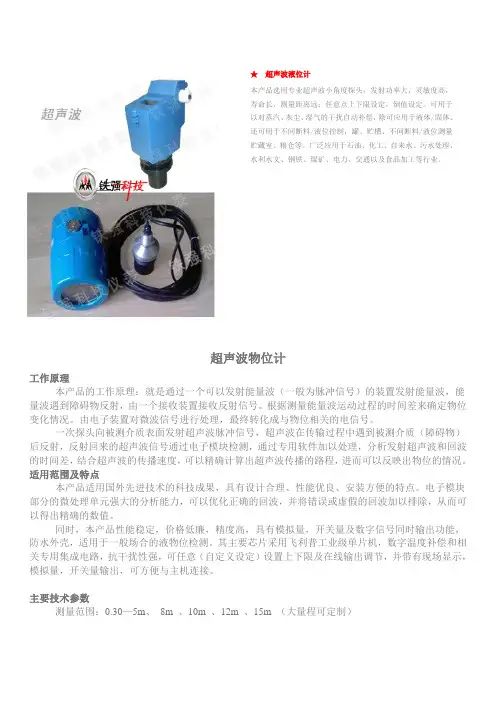

★超声波液位计本产品选用专业超声波小角度探头，发射功率大，灵敏度高，寿命长，测量距离远；任意点上下限设定，倒值设定。

可用于以对蒸汽、灰尘、湿气的干扰自动补偿，除可应用于液体/固体、还可用于不间断料/液位控制，罐、贮槽、不间断料/液位测量贮藏室、粮仓等。

广泛应用于石油、化工、自来水、污水处理、水利水文、钢铁、煤矿、电力、交通以及食品加工等行业。

超声波物位计工作原理本产品的工作原理：就是通过一个可以发射能量波（一般为脉冲信号）的装置发射能量波，能量波遇到障碍物反射，由一个接收装置接收反射信号。

根据测量能量波运动过程的时间差来确定物位变化情况。

由电子装置对微波信号进行处理，最终转化成与物位相关的电信号。

一次探头向被测介质表面发射超声波脉冲信号，超声波在传输过程中遇到被测介质（障碍物）后反射，反射回来的超声波信号通过电子模块检测，通过专用软件加以处理，分析发射超声波和回波的时间差，结合超声波的传播速度，可以精确计算出超声波传播的路程，进而可以反映出物位的情况。

适用范围及特点本产品适用国外先进技术的科技成果，具有设计合理、性能优良、安装方便的特点。

电子模块部分的微处理单元强大的分析能力，可以优化正确的回波，并将错误或虚假的回波加以排除，从而可以得出精确的数值。

同时，本产品性能稳定，价格低廉，精度高，具有模拟量，开关量及数字信号同时输出功能，防水外壳，适用于一般场合的液物位检测。

其主要芯片采用飞利普工业级单片机，数字温度补偿和相关专用集成电路，抗干扰性强，可任意（自定义设定）设置上下限及在线输出调节，并带有现场显示，模拟量，开关量输出，可方便与主机连接。

主要技术参数测量范围：0.30—5m、8m 、10m 、12m 、15m （大量程可定制）工作频率：30 KHz、20KHz、10KHz 、5KHz；信号输出：4-20mA ，0-5V（10V）RS485，RS232，开关量PNP（NPN）,继电器输出(定货约定）现场显示：4位LED最大负载:24VDC 550Ω（4-20mA）供电电压：24VDC (18～24V)最大功消耗：1.2W(55mA，DC24V)测量误差：量程的0.5％(空气中)分辨率：≤2mm （温度补偿内置）响应时间：1.5s发射波束角：≤10°过程压力：正常大气压环境温度：－20～50 ℃(耐高温,耐水气须定制)相对湿度：100％防护等级：IP65型号及说明：订货需知：为了能更好的为您提供服务，请您根据您的实际情况，参照选型说明（未尽事项，请来电咨询），慎重选择适合您具体需求的产品。

北京液体超声波液位计使用说明一、前言液位计是现代化工生产中常用的一种测量仪器，它可以用来测量各种液体的液位高度。

北京液体超声波液位计是一种新型的液位计，它采用超声波技术进行测量，具有精度高、反应快、使用方便等优点。

本文将详细介绍北京液体超声波液位计的使用说明。

二、产品概述北京液体超声波液位计是一种非接触式的液位检测仪器，它采用超声波技术进行测量，可以广泛应用于各种容器和管道中的各种液体。

该产品具有精度高、反应快、使用方便等优点，并且具有多种功能和配置可供选择。

三、产品特点1. 非接触式北京液体超声波液位计采用非接触式检测方式进行测量，无需与被测物理接触，不会对被测物造成污染或损害。

2. 稳定性好该产品采用先进的数字信号处理技术和自适应滤波算法，可以有效地消除干扰信号，并保证了稳定性和可靠性。

3. 精度高该产品采用高精度的超声波传感器和先进的算法，可以实现高精度的液位测量，误差小于0.5%。

4. 反应快该产品采用实时测量方式，可以快速响应液位变化，并能够在瞬间输出测量结果。

5. 使用方便该产品具有简单易用的人机界面，可以通过触摸屏或按钮进行操作，并且支持多种通讯接口和配置选项，方便用户进行定制化设置。

四、产品使用说明1. 安装北京液体超声波液位计安装前需要先检查设备是否完好无损。

安装时需要注意以下几点：(1) 安装位置应放置在被测物体上方，并且与被测物体保持一定距离。

(2) 安装位置应避免有强烈干扰信号的设备或电源附近。

(3) 安装位置应避免有大量尘埃、水汽等影响超声波信号传输的物质存在。

2. 参数设置北京液体超声波液位计支持多种参数设置，包括单位、输出格式、通讯接口等。

用户可以根据自己的需求进行设置。

具体步骤如下：(1) 进入设置界面：在液位计主界面上点击“设置”按钮。

(2) 选择需要设置的参数：在设置界面上选择需要进行设置的参数，如单位、输出格式、通讯接口等。

(3) 进行参数设置：根据需要进行相应的参数设置，并保存设置。

User's Manual杭州米科传感技术有限公司更多资讯请扫二维码服务电话：400-163-1718杭州米科传感技术有限公司U-MIK-ZPZPM-ZZ CN2第2版超声波液位计使用说明书前言●感谢您购买本公司产品。

●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。

●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。

●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。

注意●因本产品的性能和功能会不断改进，本手册内容如有更改，恕不另行通知。

●本公司力求本手册的正确、全面。

如有错误、遗漏，请和本公司联系。

●本产品禁止使用在防爆场合。

版本U-MIK-ZPZPM-ZZCN2第二版2021年1月I目录第一章、产品概述 (1)第二章、产品特色 (2)第三章、主要技术参数 (3)第四章、菜单操作及参数设置 (5)第五章、安装方法及使用注意事项 (10)第六章、接线示意图 (16)第七章、常见疑难现象及处理方法 (22)第八章、质保及售后服务 (26)第九章、通讯协议 (27)II第一章产品概述第一章产品概述超声波物(液)位仪是一台博采众长，吸取了国内外多种物（液）位仪优点，解决了高温不能用超声难题。

实现了全数字化，人性化设计理念的通用型物（液）位仪，具有完善的物（液）位测控，数据传输和人机交流功能。

本产品支持隔离4-20mA、HART输出。

本产品具有抗干扰性强、线性好、精度高等特点。

本产品不必接触工业介质就能满足大部分液位、料位测量要求，彻底解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。

因此可广泛应用于与料位、液位测控相关的各个领域。

1第二章产品特色第二章产品特色●电压适应范围宽●备份和还原设置功能●可测多种物理量功能●可任意调整模拟量输出●支持自定义串口数据格式●具有输出量程起点、终点任意设置●具有增值/差值测距选择既可测距离也可测物位●具有多级发射脉冲强度，可根据工况设定●OLED中英文菜单（带自发光）2第三章主要技术参数第三章主要技术参数3第三章主要技术参数安装方式螺纹安装/法兰安装温度补偿自动温度补偿，具备温度校准功能测量变量物位/距离发射角度＜10°＜6°仪表材质ABS工程塑料、PP ABS工程塑料电气接口M20X1.5-2安装接口M60X2M30X1.5键盘三位轻触键4第四章菜单操作及参数设置第四章菜单操作及参数设置请认真阅读以下说明，对应所购买产品类型菜单，谨慎操作菜单5第四章菜单操作及参数设置6输出设置开关1通道D值默认1，单位m1通道H值默认2，单位m2通道D值默认1，单位m2通道H值默认2，单位m3通道D值默认1，单位m3通道H值默认2，单位m开关配置不可修改显示设置显示单位m（认）,cm,mm,yard,foot,inch,L,m3,g,kg小数位数3（默认）显示换算不可修改对比度不可修改关显示时15分钟（默认）探头设置介质介质选择不可修改自定义声速探头特性测量周期盲区发射强度接收增益最大增益采样门限采样率滤波无急速快速默认一般稳定第四章菜单操作及参数设置7探头设置参数修正温度不可修改显示线性声速效准杆系统设置用户用户密码“0000”管理员密码“1000”低功耗设置唤醒周期不可修改工作时间低压保护语言中文、English 还原取消、确定选择确定备份取消、确定选择确定第四章菜单操作及参数设置输出设置模拟量输出高端微调可微调虚拟输出不可修改模拟量输出配置不可修改串口串口地址HART设备地址串口读写状态显示设置显示单位m（认）,cm,mm,yard,foot,inch,L,m3,g,kg 保留小数位数3（默认）显示换算不可修改对比度不可修改关显示延时15分钟（默认）探头设置介质介质选择不可修改自定义声速探头特性测量周期盲区发射强度接收增益采样门限滤波无急速快速默认一般稳定参数修正温度修正不可修改显示修正线性修正第四章菜单操作及参数设置探头设置参数修正声速效准杆不可修改系统设置用户设置用户密码修改“0000”管理员密码修改“1000”语言中文、English还原取消、确定选择确定备份取消、确定不建议修改第五章安装方法及使用注意事项第五章安装方法及使用注意事项5.1产品尺寸图1常规款第五章安装方法及使用注意事项图2小盲区款第五章安装方法及使用注意事项5.2探头的安装1.探头同时产生超声脉冲波和检测回波，超声脉冲波以一定的锥形波面从探头的表面传播出去。

超声波物位计菜单简易设置操作说明本公司生产的超声波物位计,使用全中文的菜单，进行简易的设置,就能满足客户不同的需求。

正常情况下，按照说明书的安装要求,安装好设备后,只需要设置以下几个参数，设备就可以正常使用了。

面板上有三个按键,通过这三个按键可对仪表进行调试.调试后液晶屏幕上显示测量值.SET键键◇进入菜单项◇移动光标◇确认菜单项◇选择菜单项◇确认参数修改◇参数修改（1)仪表通电显示后,长按设置键（SＥT）两秒进入一级菜单。

菜单模式有：专家设置模式和简易设置模式。

简易设置模式的菜单查询表，如下表所示专家设置模式的菜单查询表,见“附录：超声波物位计工程师菜单查询表”.（2）选择测量模式：测量模式分距离测量和物位测量。

出厂默认为物位测量.(3)将探头的高度值输入到“参考零点”。

(探头高度为探头发射面到罐底或池底的距离）①距离测量模式下，参考零点设置没有意义,量程高点、量程低点的位置参见附图１．1。

②物位测量模式下，参考零点、量程高点、量程低点的位置参见附图１。

2。

附图1．1 距离测量示意图附图1。

2 物位测量示意图量程低点:参考平面到该位置的距离值。

当量程低点高于参考平面时数值为正，低于参考平面时数值为负.液位在该位置时输出4ｍA电流.量程高点:参考平面到该位置的距离值.当量程高点高于参考平面时数值为正,低于参考平面时数值为负。

液位在该位置时输出20mA电流。

（4）带继电器工作的：进入报警设置选项,设置三个参数：①报警模式：选择高位报警、低位报警或者关闭。

②报警值:高位报警：液位高于报警值时报警低位报警：液位低于报警值时报警③回差值：回差值是为了防止测量误差引起在报警点附近报警开关反复跳动.高位报警状态:液位低于（报警值－回差值）时解除报警低位报警状态：液位高于(报警值＋回差值)时解除报警（5）探头选择、参数校正、算法选择项请在专业技术人员指导下进行设置。

（6)设备安装完毕,必须真正单独接地,不要与电气箱或者仪表箱的公用地接地.（7）建议：超声波物位计在与变频器、PＬＣ等有干扰的设备连接时，电源部分要加隔离变压器,信号部分要加信号隔离器，并做可靠接地处理. ★信号线不可与动力线、电源线在同一个线槽内,要单独穿金属管安装，或者是远离动力线和电源线安装，在没有穿管安装的前提下,距离动力线、电源线距离至少1米以上。

超声波液位计选型表AIPWELL SONIC1. 工作原理探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液(物)面的距离和超声波经过的时间成比例:h b = ct2即距离 [m] = 时间×声速/2 [m]声速的温度补偿公式:环境声速= 331.5 + 0.6×温度2. 现场条件1) 环境温度 : -20 ~ +60℃2) 表壳保护等级 : IP65 适用于户外安装3) 适用测量的介质 : 适用于大部分液体及粉状颗粒状固体，弱酸，弱碱，强碱，低于40%的强酸。

若在强酸应用场合，请与我司联系，应使用防腐探头。

4)容器压力 : 0.7~3 bar5) 在下面的任何一种情况，要严格按照手册要求安装： ① 有泡沫的液体/固体② 周围有强电压，强电流，强电磁干扰，尽量避免高电压，高电流及强电磁干扰③ 大风和太阳直晒 ④ 强震动6) 其他特殊情况请向厂家联系。

3. 安装AIPWELL SONIC系列仪表安装方便。

1)一体式超声波液位计外形尺寸。

1002)分体式超声波液位计的外形尺寸AIPWELL SONIC3-1户外安装1)水道和户外安装时，需做一个安装支架，如下图。

AIPWELL SONIC2)探头要垂直液面或料位表面安装。

3) 若支架在风中摇摆的话，会给测量带来误差。

4) 探头安装必须高于最高液（物）位35cm 以上（防腐则需40-60cm ），从而避免进入仪表的盲区。

若量程大时，盲区会适当加大。

盲区（5) 在超声波10度发射角内不应该有障碍物，避免产生错误回波。

6) 避免阳光直晒，保证探头温度与环境温度一致，达到准确测量。

7) 避免强风的地方环境，因为强风会改变超声波的发射路径，出现错误回波。

.3-2 安装在密闭容器1)避免空气或污染物进入罐内，在探头螺纹处加密封胶或特氟隆胶带。

推荐使用合成树脂法兰（如 PVC）安装。

密封胶或特氟隆胶带2)探头安装时一定要垂直液（物）体表面。

北京外贴式超声波液位计使用说明
