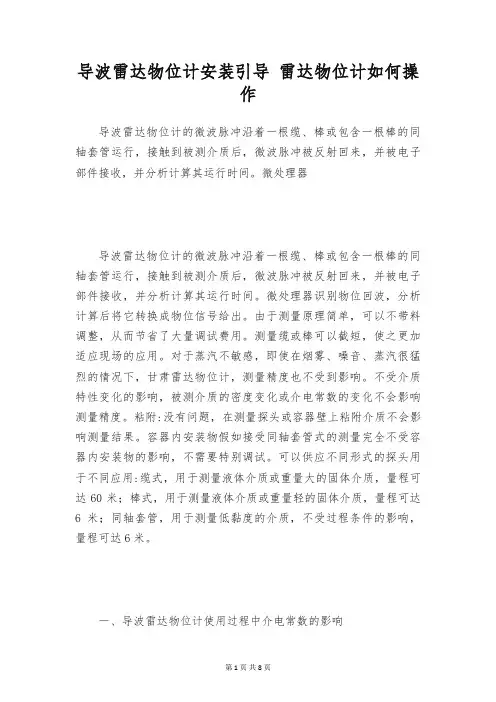

导波雷达物位计安装引导雷达物位计如何操作导波雷达物位计的微波脉冲沿着一根缆、棒或包含一根棒的同轴套管运行，接触到被测介质后，微波脉冲被反射回来，并被电子部件接收，并分析计算其运行时间。
微处理器导波雷达物位计的微波脉冲沿着一根缆、棒或包含一根棒的同轴套管运行，接触到被测介质后，微波脉冲被反射回来，并被电子部件接收，并分析计算其运行时间。
微处理器识别物位回波，分析计算后将它转换成物位信号给出。
由于测量原理简单，可以不带料调整，从而节省了大量调试费用。
测量缆或棒可以截短，使之更加适应现场的应用。
对于蒸汽不敏感，即使在烟雾、噪音、蒸汽很猛烈的情况下，甘肃雷达物位计，测量精度也不受到影响。
不受介质特性变化的影响，被测介质的密度变化或介电常数的变化不会影响测量精度。
粘附:没有问题，在测量探头或容器壁上粘附介质不会影响测量结果。
容器内安装物假如接受同轴套管式的测量完全不受容器内安装物的影响，不需要特别调试。
可以供应不同形式的探头用于不同应用:缆式，用于测量液体介质或重量大的固体介质，量程可达60米；棒式，用于测量液体介质或重量轻的固体介质，量程可达6米；同轴套管，用于测量低黏度的介质，不受过程条件的影响，量程可达6米。
一、导波雷达物位计使用过程中介电常数的影响低介电常数和变介电常数的被测介质，优选导波雷达。
低介电常数液体介质反射信号弱，信号衰减严重，物位波动和泡沫散射引起信号减弱，罐内障碍物反射引起虚假信号，为此就需要发射较强的电磁波信号，并接受功能强的微处理器进行多而杂的信号处理。
这就使得常规交流供电雷达物位计价格特别昂贵，但仍难以较好的解决在上述条件下的物位测量问题。
导波雷达和常规雷达一样，导波雷达物位计接受传输时间来测量介质物位，信号自烃类[介电常数2～3]液体表面或自水[介电常数80]面反射回传的时间一样的，不同的只是信号幅度[强度]的差别。
一般雷达须考虑介质的影响，比较难辩识返回的各种信号，从杂散信号中检出真正的物位信号，而导波雷达仅需测量电磁波的传输时间即可，无需信号的处理和辨别。
eh导波雷达物位计说明书
一、简介
EH导波雷达物位计是一种新型的位置测量和管道监测系统。
它采用激光成像传感技术，结合数字信号处理和数字信号处理技术，将信号转换为数字图像，以检测管道内物体的位置。
此外，它还通过位置数据记录器，可实时记录物位变化，从而提供精确的位置信息。
二、特点
1、具有高性能：EH导波雷达物位计使用高频信号，在检测距离较远的物体时，精度更高。
2、高灵敏度：EH导波雷达物位计采用激光成像传感技术，比普通的电容传感器更灵敏、更准确。
3、可靠性高：EH导波雷达物位计采用微处理器控制技术，具有较高的可靠性，可连续监测，使物位的变化更具可靠性。
三、适用对象
EH导波雷达物位计可用于管道中任何形状的物体的位置测量和管道监测，如液体、蒸气、固体和气体等，是工业管道检测领域的理想设备。
四、使用方法
1、安装：安装EH导波雷达物位计时，应将传感器安装在物位应测的管道上，再与控制器及显示器等设备连接；
2、调试：对安装完成的EH导波雷达物位计进行调试，以保证其正常工作；
3、监测：通过操作及实时检测，可监测物位变化，从而及时发现异常情况，并予以及时处理；
4、记录：实时记录物位变化，为预防异常状况提供数据支持。
;。
长恒仪表GDUL系列导波雷达物位计选型说明书淄博长恒仪表有限公司地址：山东省淄博市开发区鲁泰大道61号－2 邮编：255000 电话：0533－6219770 传真：0533－3588202北京办事处地址：北京市中关村北二条12号楼401室邮编：100080 电话：010－62581023 138********传真：010－62581023电子邮件：hcr6281@导波雷达物位计一、原理导波雷达物位计发出高频脉冲沿着导波组件（钢缆或刚棒）传播，当雷达波遇到被测介质时，由于介电常数发生突变，引起部分脉冲波的反射，并沿着导波组件还回。
介电常数变化越大，反射波越强。
由于雷达波的传输速度是恒定的，所以雷达物位计只要计算出发射与接收雷达波的时间间隔，就可以计算出液位空高，量程减去空高就是实际液位高度。
以上是测量液位的原理，导波雷达物位计用于界面测量的原理与上面类似，测量的前提是上层介质比下层介质的相对介电常数小10以上，以便有足够大的回波信号供仪表判断。
二、特点z 采用EchoDiscovery 先进的回波处理技术；z 316L 、PTFE 和陶瓷材质，适合强酸强碱等腐蚀场合； z 应用范围广，料位、液位、界面均可测量；z 同轴、双棒、双缆导波组件，超低介电常数测量； z 独特的表头散热结构，适合高温高压介质液位测量。
三、技术参数1、 UL31普通型导波雷达物位计（见图1）应用场合：液体和固体均可 导波组件：钢缆和钢棒组件直径：Φ6、Φ8、Φ10mm 组件材质：316L ／PTFE最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT防爆等级：ExiaⅡCT6 图1 UL31型导波雷达物位计 防护等级：IP662、 UL32防腐型导波雷达物位计（见图2）应用场合：强腐蚀性液体 导波组件：Φ10mm PTFE 最大量程：6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃ 过程连接：法兰PTFE电缆接线：M20×1.5或½NPT钢缆钢棒应用场合：小介电常数液体介质 组件型式：同轴 组件直径：Φ28mm组件材质：316L ／PTFE 最大量程：6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃ 过程连接：法兰316L电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图3 UL33型导波雷达物位计 4、 UL34高温型导波雷达物位计（见图4）应用场合：高温高压液体介质 组件型式：钢缆和钢棒 组件直径：Φ8、Φ10mm 组件材质：316L ／陶瓷最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～200℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图4 UL34型导波雷达物位计 5、 UL35超高温型导波雷达物位计（见图5）应用场合：高温高压液体介质导波组件：Φ6、Φ10mm／钢缆和钢棒 组件材质：316L ／陶瓷 最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～400bar 工作温度：－200～400℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT钢缆 钢缆钢棒钢棒应用场合：小介电常数液体和固体均可 导波组件：双钢缆和双钢棒 组件直径：Φ4、Φ8 组件材质：316L ／PTFE最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图6 UL36型导波雷达物位计 四、安装要求z 避免接触容器内的设施和进出料口； z 建议安装于容器直径1／6～1／4处；z 量程范围内，导波缆、棒、管等不要碰壁； z 选择探头长度时，适当加长，安装时可以根据现场实际情况把探头剪短； z 容器接管的长度见图7所示。
6.3G智能雷达物位计产品说明书金湖通科仪表有限公司目录一、智能雷达物位计测量原理 (3)产品简介 (4)安装指南 (5)仪表尺寸 (9)测量条件 (11)编程调试 (11)技术参数 (13)产品选型 (14)二、导波雷达物位计测量原理 (17)产品简介 (19)安装指南 (20)调试 (23)仪表尺寸 (24)技术参数 (24)产品选型 (25)三、物位计选型参数表 (26)脉冲型雷达物位计一、测量原理发射能量很低的极短的微波脉冲通过天线系统发射并接收。
雷达波以光速运行。
运行时间可以通过电子部件被转换成物位信号。
一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物位的回波。
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。
正确的回波信号识别由脉冲软件完成，精度可达到毫米级。
距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2其中C为光速因空罐的距离E已知，则物位L为：L=E-D通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。
对应于4－20mA输出。
应用介质：● 6.3G智能系列雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
●采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。
波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
二、产品简介三、安装指南安装说明●推荐距离（1）：罐壁至安装短管的外壁。
●离罐壁为罐直径1/4处，最小距离为测量范围的1/8。
例如：8m液位储罐，离罐壁的最小安装距离应为1m。
●不能安装在入料口的上方（4）。
●不能安装在中心位置（3），如果安装在中央，会产生多重虚假回波，干扰回波会导致真实信号丢失。
导波雷达液位计调试步骤两版带举例MR第一步：准备工作：1.确认液位计型号和技术参数，了解液位计的测量范围和精度要求。
2.确认液位计的安装位置和环境条件，确保安装位置无遮挡物，并满足液位计的工作环境要求。
第二步：安装导波雷达液位计：1.根据液位计的安装要求，将液位计正确安装在待测介质容器上，并进行固定。
2.连接液位计的电源和信号线路，确保连接正确且接触良好。
3.进行液位计的线路对地导通测试，确保液位计的线路接地良好。
第三步：液位计参数设置：1.根据液位计的使用手册，进入液位计的参数设置界面。
2.配置液体介质的参数，如介质密度、介质温度等。
3.配置液位测量的范围和单位，确保液位计的测量结果准确。
第四步：液位计的初始校准：1.液位计安装完成后，需要进行初始校准。
首先关闭液位计的发射功能，保持液位计处于接收状态。
2.使用等高度容器或者其他准确的参考测量方法，输入正确的液位值，并在液位计的参数设置界面进行校准。
第五步：液位计的监测功能调试：1.打开液位计的发射功能，开始进行液位测量。
2.根据液位计的显示结果和实际测量值，对液位计的测量范围进行调整，确保液位计的测量结果准确。
第六步：液位计的报警功能调试：1.根据液位计的报警功能要求，配置液位计的报警参数，如上限报警、下限报警等。
2.进行液位计的报警测试，观察液位计的报警功能是否正常。
第七步：液位计的稳定性测试：1.将液位计安装在液位测量容器上，并进行长时间的稳定性测试，观察液位计的测量结果是否稳定。
2.在稳定性测试过程中，根据需要调整液位计的滤波参数，以提高测量结果的稳定性。
第八步：记录调试结果：1.在液位计调试的过程中，记录每一步的调试结果，包括液位计的参数设置、校准值、测量结果等。
2.如果在调试过程中遇到问题或异常情况，要及时记录，并进行相关的故障排除。
液位计调试的过程需要仔细按照步骤进行，确保液位计能够正常工作并提供准确的液位测量结果。
在调试过程中要注意安全，避免误操作和人员伤害。
TRG802XGUIDED WAVE RADAR LEVEL TRANSMITTER TRG802X系列导波雷达物位计使用说明书TRG802X-DT-JS-1005-2018(A)感谢您选择丹东通博电器（集团）有限公司的产品。
本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。
请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。
并可通过输入版本号下载本说明书。
如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。
商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。
本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。
丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。
质保丹东通博电器（集团）有限公司保证所有刮板流量计自出厂之日起，一年之内无材料和制造工艺方面的缺陷。
在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。
丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。
除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。
质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。
1安全提示 (4)1.1爆炸可能会导致死亡或严重伤害。
(4)1.2过程泄漏可能导致严重伤害或死亡。
(4)1.3不遵守安全安装准则可能导致死亡或严重受伤。
(4)2产品说明 (4)2.1 主要结构 (4)2.2 工作原理 (5)2.3包装 (5)2.4吊装运输时 (5)2.5仓储 (5)3技术特性 (5)3.1主要技术参数 (5)3.2 外观及性能参数 (5)3.3 防爆标志 (7)3.4执行标准 (7)4 外形尺寸示意图 (8)5开箱及检查 (11)5.1开箱验货注意事项 (11)5.2检查内容 (11)6安装 (11)6.1安装工具 (11)6.2安装要求 (11)7 仪表调试 (13)7.1 电气接线 (13)7.2调试操作过程 (13)8注意事项 (21)9故障分析与排除 (21)10拆卸 (22)10.1警告 (22)10.2 废物清除 (22)11 产品认证 (22)1安全提示出于安全的原因，明确禁止擅自改装或改变产品，维修或替换只允许使用由制造商指定的配件。
导波雷达（TDR ）物位计外壳和传感器采用模块化设计，适合于不同的安装要求适用于液体和固体测量的通用型测量仪表符合 IEC61508 标准的 SIL2安全相关系统OPTIFLEX 2200 C/F• • •技术数据表1 仪表特性1.1 模块化 TDR 解决方案 1.2 概述 1.3 应用 1.4 导波天线的选型 1.5 测量原理 2 技术参数2.1 技术参数 2.2 最低供电电压 2.3 压力／法兰温度选型表 2.4 测量限制 2.5 尺寸和重量3 安装3.1 适用场合 3.2 仪表安装前对罐体的准备 3.2.1 安装管嘴通用信息 3.2.2 混凝土罐顶的安装要求 3.3 液体测量安装建议 3.3.1 通用要求 3.3.2 立管（导波管和旁通管）中的安装 3.4 固体测量安装建议 3.4.1 锥形料仓安装管嘴 4 电气连接4.1 电气安装：2 线制，回路供电 4.1.1 一体型 4.1.2 分体型 4.2 非防爆仪表 4.3 防爆危险区域认证 4.4 网络 4.4.1 通用信息 4.4.2 点能点网络连接 4.4.3 多支点网络连接5 订货代码5.1 订货代码............................................................................................................................3.......................................................................................................................................................5.......................................................................................................................................................7....................................................................................................................................8.. (9)..............................................................................................................................................10.......................................................................................................................................15...........................................................................................................................16..............................................................................................................................................17 (20)..............................................................................................................................................28....................................................................................................................28......................................................................................................................28..............................................................................................................30...............................................................................................................................31.....................................................................................................................................31............................................................................................32...............................................................................................................................34. (34).............................................................................................................35........................................................................................................................................35........................................................................................................................................35..........................................................................................................................................36...............................................................................................................................37.....................................................................................................................................................37.....................................................................................................................................37.........................................................................................................................37..............................................................................................................................................38. (39)2目录产品特点1.1模块化 TDR 解决方案本仪表采用 TDR 原理测量距离，物位，容积和质量。

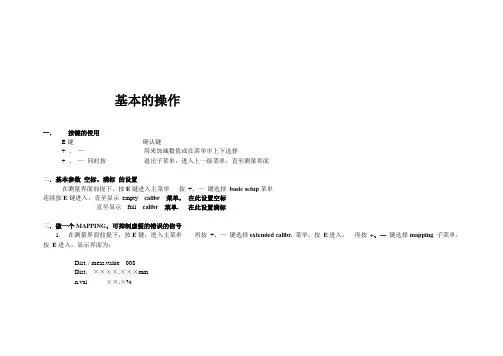

导波雷达操作说明（FMP4X）【功能键说明】1、导波雷达的操作界面有三个按键：“+”“－”和“E”。
2、“+”、“－”可以上下切换菜单，也可以在数值输入界面设定数值（数字输入界面有阴影时，按一下“+”或者“－”，阴影消失出现单个光标，对当前数值进行修改，如数字“1”按一下“+”，变为数字“2”）；“E”为确认键，用来进入相应菜单或确定数值（如果需要输入多位数，比如“178”，则先在第一位输入“1”，按“E”确认进入第二位后输入“7”，按“E”进入第三位输入“8”，再按“E”进行确认）。
3、同时按下“+”和“－”为返回键。
如果设定过程中，不小心进入了错的菜单，多按几次，便可返回测量界面，然后重新进入正确的菜单进行设定。
4、每一个菜单的右上角都有一个代码，如测量界面代码000，容器属性代码为002，如果对英文菜单不是很熟悉，可以通过代码来识别。
【基本设置】一：让主界面显示米或百分数的设置（新表默认显示百分数）1、主菜单按“E”进入主菜单“Group Selection”，此时屏幕显示如下图：2、按“－”找到“04 Linearisation”，屏幕显示如下图：3、按“E”确认后，显示如下图，其中“Level CU”是让主界面用百分数显示当前物位，要显示“米”时选“Level DU”；4、按“+”或“－”选择相应的选项，再按E，此时这一项的前面会出现“√”，同时按“+”和“－”数次返回到主界面；二、“empty calibr.”(空高)和“full calibr.”(满高)的设置（002到004的默认选择可以满足大部分的工况）1、从测量界面按“E”进入主菜单，选择“00 basic setup（基本设定）”2、按“E”确认 “002 tank properties（容器材料）”，按“+”选择“standard（标准）”，3、按“E”确认 “003 medium property”（介质介电常数），按“+”选择“unknown（未知）”即可4、按“E”确认 “004 process proper（过程条件）”，按“+”找到“standard”5、按“E”确认 “030 end of probe（缆绳底部固定方式）”，无固定时选择“free”（悬空），绝缘固定时选择“tie down isol”，接地固定时选择“tie down gnd”6、按“E”确认 “031 probe length（缆绳长度）”，如果无截断或者加长，选择“not modified（未修改）”，【如果缆绳长度改变，则选择“modified（修改）”按E 确认后，进入“033 probe length（缆长）”，输入修改后的缆长。
导波雷达物位计使用说明书目 录测量原理 (1)仪表概况 (2)结构尺寸 (3)安装要求 (4)电气连接 (5)仪表调试 (8)1● 测量原理导波雷达发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。
发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
容器中存在两种不同介质，当上面一层的介质介电常数较小，而下面的介质介电常数较大时，高频微脉冲沿着探测组件传播遇到上层介质时，由于其介电常数较小，因而有极少的能量被这一层介面反射，而大部分能量穿透上层介质继续向下传播，遇到两层的介面时，由于下层介质的介电常数较大，因而会有较大的能量被反射回来。
因而导波雷达是可以测量两种不同介质的介面，其测量条件是上层介质不导电或其介电常数比下层介质介电常数小10以上。
✧ 产品特点多种过程连接方式及探测组件的型式，使得KFL63X 系列导波雷达物位计适于各种复杂工况及应用场合。
如：高温、高压及小介电常数介质等。
公司引进德国领先的过程自动化控制技术，在原装芯片基础上成功开发出独特的回波处理技术，使得仪表在多个虚假回波的工况下，可正确地确认真实回波，可以应用于各种复杂工况。
具有以下特点：频率高、能量更集中，具有更强抗干扰能力，大大提高了测量精度和可靠性； 同轴式导波天线，获得更小的盲区、更强的回波信号； 对蒸汽和泡沫有很强的强抗干扰能力，使测量不受影响；各种特殊复杂工况的测量，如高温、高压及小介电常数介质的测量等； 接触式、高可靠性，免维护的仪表。
2● 导波雷达物位计产品概况:外 形KFL631系列KFL632系列KFL633系列应用场合 各种酸、碱等腐蚀性液体测量全四氟密封天线，耐强酸碱腐蚀高温、高压液体测量 小介电常数介质液体及固体测量最大量程 杆式6m缆式30杆式6m缆式30双杆式6m双缆式30测量精度±10mm ±10mm ±10mm过程连接 螺纹G1½A、 G2A、 1½NPTPTFE/不锈钢法兰螺纹G1½A、 G2A、 1½NPTPTFE/不锈钢法兰螺纹G1½A、 G2A、 1½NPTPTFE/不锈钢法兰过程温度 -40…150°C -40～200°C-80～400°C-40-100°C过程压力 (-0.1-1.6)Mpa(-0.1-4)MPa(-0.1～4)Mpa(-0.1～40)MPa(-0.1～4)Mpa信号输出 两线制/四线制4-20mA/HART两线制/四线制4-20mA/HART两线制/四线制4-20mA/HART电 源两线制DC24V四线制DC24V /AC220V两线制DC24V四线制DC24V /AC220V两线制DC24V四线制DC24V /AC220V探杆结构杆式/缆式 单杆/缆式 双杆/双缆探杆材质 不锈钢外包PTFE不锈钢316L/PTFE不锈钢316L/陶瓷 不锈钢316L/PTFE探杆直径Φ10mmΦ28mm同轴式导波标准 标准3● 结构尺寸（单位：mm）型外壳/材质：PBT/AL/316L型外壳/材质：AL 两室KFL631KFL632KFL6334● 安装要求基本要求在整个量程内确保缆或棒不要接触到内部障碍物，因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。
另外须注意缆或棒不得与加料料流相交。
安装仪表时还要注意：最高料位不得进入测量盲区：仪表距罐壁必须保持一定的距离：仪表的安装尽可能使缆或棒方向与被测介质表面垂直。
安装在防爆区域内的仪表必须遵循国家防爆危险区的安装规定，本安型的外壳采用铝壳。
本安型仪表可安装在有防爆要求的场合，仪表必须接大地。
图示说明测量的基准面是螺纹的密封面 1.盲区范围（菜单1.10） 2.缆长（菜单1.9） 3.高位调整（菜单1.2） 4.低位调整（菜单1.1）对于锥形容器，仪表的最佳安装位置是容器顶部中央，这样可以保证测量到容器底部。
容器接管安装正误尽可能避免接管安装或接管h 尽可能小。
当接管较长，介质容器较小或介质的介电常数较小时，可采用双棒型式。
1.错误：不要将仪表安装于入料料流的上方2.正确 注意：室外安装时应采取遮阳、防雨措施。
5● 电气连接✧ 供电电压(4－20)mA/HART(两线制)电源供电和输出电流信号共用一根两芯线缆。
具体供电电压范围参见技术数据。
对于本安型须在供电电源与仪表之间加一个安全栅。
(4－20)mA/HART(四线制) 电源供电和电流信号各自分别使用一根两芯线缆。
具体供电电压范围参见技术数据。
标准型仪表电流输出可采用接地形式输出。
防爆型仪表电流输出必须浮空输出。
仪表及接地端子应保证良好接地，通常接地可连接到罐的接地点上，若是塑料罐则应接到邻近的大地上。
✧ 连接电缆的安装一般介绍供电电缆可使用普通两芯电缆，电缆外径应为（5-9）mm，以确保电缆入口的密封。
如果存在电磁干扰，建议使用屏蔽电缆。
(4－20)mA/HART(两线制) 供电电缆可使用普通两芯电缆。
(4－20)mA/HART(四线制) 供电电缆应使用带有专用地线的电缆线。
电缆的屏蔽和接线1、屏蔽电缆两端均应接地。
在传感器内部，屏蔽必须直接连接内部接地端子。
外壳上的外部接地端子必须接大地。
2、如果有接地连接，屏蔽电缆远离仪表一侧的屏蔽端必须通过一个陶瓷电容（比如：1nF/1500V)接地，以起到隔直和旁路高频干扰信号的作用。
✧ 防爆连接本产品的防爆形式为本质安全型。
防爆标志：Exia IIC T6.本安型导波雷达物位计采用压铸铝外壳材料，电子部件采用胶封结构，从而确保电路部分故障时产生的火花不会泄放出来。
产品适用于Exia IIC T6防爆等级以下可燃性气体介质的物位连续测量。
本产品使用时须用安全栅供电。
FBS-2安全栅系本产品的关联设备，防爆形式为本质安全型。
防爆标志：{Exia}IIC，供电电压（21.6-26.4）V DC，短路电流为135mA,工作电流（4-20）mA.所有电缆均要采用屏蔽电缆，从仪表到安全栅的最大长度为500m,分布电容≤0.1μF/Km、分布电感≤1mH/Km。
仪表安装时必须接大地。
不得使用其他未经防爆检验的关联设备。
防潮对于安装在室外或潮湿室内及制冷或加热的罐上的仪表，为了防潮，应拧紧电缆密封套，而且要在进线口处使电缆向下弯曲。
6接线方式KFware 调试HART 手持编程器两线用于HART 两线制1） 供电以及信号输出四线、两室220V AC/50Hz 供电，（4-20）mA 输出7四线、两室24V DC 供电，（4-20）mA 输出两线、两室24V DC 供电，（4-20）mA 输出8● 仪表调试调试方法KFL63X 有三种调试方法： 1 显示/调试模块（ViewPoint） 2 上位机调试软件KFware 3 HART 手持编程器ViewPoint 是可以插接的显示调试工具，通过ViewPoint 上的4个按键对仪表进行调试，调试菜单的语言可选，调试后，ViewPoint 一般就只用于显示，透过玻璃视窗可以非常清楚地读出测量值。
1 液晶显示2 按键 {}键-进入编程状态； -确认编程项； -确认参数修改 {}键-选择编程项；-选择编辑参数位；-参数项内容显示 {}键-修改参数值{}键-退出编程状态； -退至上一级菜单 快捷 {}键显示回波曲线9上机位调试通过HART 与上位机相连1 RS232/或USB 接口2 KFL63X3 用于COMWAY 变换器的HART 适配器4 250欧姆电阻5 COMWAY 变换器通过I²C 与上位机相连1 Rs232/或USB 接口2 KFL63X3 用于COMWAY 变换器的I²C 适配器4 COMWAY 变换器KFL40X 可用HART 手持编程器编程1 HART 手持编程器2 KFL63X3 250欧姆电阻10编程说明 使用面板上的四个按键可实现仪表的参数设置、调试及检测等功能编程菜单结构 菜单结构可参见（面板图）。
图中向右横箭头的过渡由 键实现：向下的箭头过渡由 键实现： 键实现横箭头的向左过渡。
基本设置包括仪表的基本参数：低位调整、高位调整、物料性质、阻尼时间、输出映射、定标量单位、定标、盲区范围、传感器标签。
显示设置仪表的显示方式、显示内容、LCD 对比度。
诊断完成仪表的检验、测试功能。
主要有：测量峰值、测量状态、选择曲线、 回波曲线及仿真。
包括虚假回波、电流输出、复位、测量单位、语言、HART 工作模式、复制传 感器数据及密码。
仪表基本信息如产品型号、序列号、生产日期、软件版本。
仪表在运行状态下按 键进入编程状态，显示编程主菜单。
每个参数编辑完成后，需用 确认，否者编辑无效。
完成编辑后，按 键退出编程状 态，返回运行状态。
在编程的任意时刻，可按 键放弃编程退出参数项编 状态。
当菜单进入字符/数字编程状态时，被编辑的参数第一位反黑，此时，可按键改变该为字符/数字，直到所需字符/数字，按 键，字符/数字依次反黑， 可对其他位编程，编程完毕，按 确认编程。
可选参数是指编程项有数个被选参数项，供用户选择。
用 键将箭头指向 所需参数处按 键确认编程。
基本设置包括主要仪表参数的设置，如量程、物料性质、阻尼时间等。
在运行状态下，按 键进入编程状态，液晶显示主菜单注：右上角数字为菜单号基本设置 显示 诊断服务 信息 编程方法 参数编辑方法字符/数字参数编辑 可选参数编程编程菜单说明 1 基本设置 编程子菜单11低位调整用于量程设置。
它与高位调整一起决定了电流输出线性对应关系的比例。
在主菜单中，当菜单号为1时，按 键，进入基本设置子菜单，液晶显示按 键，进入编程低位百分比，参见前述参数编辑方法中的字符/数字参数 编程方法编辑百分比值及距离值。
编辑完成后，按 键，确认，按 键放 弃编程。
高位调整用于量程设置。
它与低位调整一起决定了电流输出线性对应关系的比 例。
当液晶显示菜单号为1.1时，按 键进入高位调整，液晶显示此时，按 键，即可对高位调整进行编辑。
当液晶显示菜单号为1.2时，按 键进入物料性质编程，液晶显示。
物料性质菜单用于选择固体，液体，从而进一步确定物料的其他一些影响测量的性质。
按 键进入物料性质选择菜单，液晶显示可用 键移动箭头，选择物料性质为液体或固体，按 键确认，进入物料 特性之物位变化速度设置菜单。
液晶显示当液晶显示菜单为1.3时，按 键两次，进入物位快速变化设置菜单，液晶显示1.1低位调整1.2高位调整1.3物料性质1.3.1物位快速变化12再按进入键进入快速变化菜单，液晶显示用 键移动箭头，选择物料是否为快速变化，按 键确认当液晶显示菜单号为1.3.1时，用 键选择下一菜单，进入多重回波菜单， 液晶显示按 键，进入多重回波选择菜单，液晶显示用 键移动箭头，选择是否有多重回波，按 键确认。
