长恒仪表GDUL系列导波雷达物位计选型说明书淄博长恒仪表有限公司地址：山东省淄博市开发区鲁泰大道61号－2 邮编：255000 电话：0533－6219770 传真：0533－3588202北京办事处地址：北京市中关村北二条12号楼401室邮编：100080 电话：010－62581023 138********传真：010－62581023电子邮件：hcr6281@导波雷达物位计一、原理导波雷达物位计发出高频脉冲沿着导波组件（钢缆或刚棒）传播，当雷达波遇到被测介质时，由于介电常数发生突变，引起部分脉冲波的反射，并沿着导波组件还回。
介电常数变化越大，反射波越强。
由于雷达波的传输速度是恒定的，所以雷达物位计只要计算出发射与接收雷达波的时间间隔，就可以计算出液位空高，量程减去空高就是实际液位高度。
以上是测量液位的原理，导波雷达物位计用于界面测量的原理与上面类似，测量的前提是上层介质比下层介质的相对介电常数小10以上，以便有足够大的回波信号供仪表判断。
二、特点z 采用EchoDiscovery 先进的回波处理技术；z 316L 、PTFE 和陶瓷材质，适合强酸强碱等腐蚀场合； z 应用范围广，料位、液位、界面均可测量；z 同轴、双棒、双缆导波组件，超低介电常数测量； z 独特的表头散热结构，适合高温高压介质液位测量。
三、技术参数1、 UL31普通型导波雷达物位计（见图1）应用场合：液体和固体均可 导波组件：钢缆和钢棒组件直径：Φ6、Φ8、Φ10mm 组件材质：316L ／PTFE最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT防爆等级：ExiaⅡCT6 图1 UL31型导波雷达物位计 防护等级：IP662、 UL32防腐型导波雷达物位计（见图2）应用场合：强腐蚀性液体 导波组件：Φ10mm PTFE 最大量程：6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃ 过程连接：法兰PTFE电缆接线：M20×1.5或½NPT钢缆钢棒应用场合：小介电常数液体介质 组件型式：同轴 组件直径：Φ28mm组件材质：316L ／PTFE 最大量程：6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃ 过程连接：法兰316L电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图3 UL33型导波雷达物位计 4、 UL34高温型导波雷达物位计（见图4）应用场合：高温高压液体介质 组件型式：钢缆和钢棒 组件直径：Φ8、Φ10mm 组件材质：316L ／陶瓷最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～200℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图4 UL34型导波雷达物位计 5、 UL35超高温型导波雷达物位计（见图5）应用场合：高温高压液体介质导波组件：Φ6、Φ10mm／钢缆和钢棒 组件材质：316L ／陶瓷 最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～400bar 工作温度：－200～400℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT钢缆 钢缆钢棒钢棒应用场合：小介电常数液体和固体均可 导波组件：双钢缆和双钢棒 组件直径：Φ4、Φ8 组件材质：316L ／PTFE最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图6 UL36型导波雷达物位计 四、安装要求z 避免接触容器内的设施和进出料口； z 建议安装于容器直径1／6～1／4处；z 量程范围内，导波缆、棒、管等不要碰壁； z 选择探头长度时，适当加长，安装时可以根据现场实际情况把探头剪短； z 容器接管的长度见图7所示。
雷达液位计和导波雷达液位计有什么区别
原理：发射—反射—接收就是雷达液位计的基本工作原理。
雷达传感器的天线以波束的形式发射电磁波信号，发射波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。
发射及反射波束中的每一点都采用超声采样的方法进行采集。
信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警、操作等。
特点：雷达液位计大的特点是在恶劣条件下功效显著。
无论是有毒介质，还是腐蚀性介质，也无论是固体、液体还是粉尘性、浆状介质，它都可以进行测量。
在测量方面，具有以下特点：
1、连续准确地测量
雷达液位计的探头与介质表面无接触，属非接触测量，能够准确、快速地测量不同的介质。
探头几乎不受温度、压力、气体等的影响（500℃时影响仅为0.018%，50bar时为0.8%）。
2、对干扰回波具有抑制功能
3、准确安全节省能源
雷达液位计采用材料的化学性、机械性都相当稳定，且材料可以循环利用，环保功效。
4、无须维修且可靠性强
微波几乎不受干扰，与测量介质不直接接触，几乎可以被应用于各种场合，如真空测量、液位测量或料位测量等。
由于材料的使用，对情况极其复杂的化学、物理条件都很耐用，它可以提供准确可靠、长期稳定的模拟量或数字量的物位信号。
5、维护方便，操作简单
雷达液位计具有故障报警及自诊断功能。
根据操作显示模块提示的错误代码分析故障，及时确定故障予以排除，使维护校正更加方便、准确，保障仪表的正常运行。
6、适用范围广，几乎可以测量所有介质
从槽罐体的形状来说，雷达液位计可以对球罐、卧罐、柱形罐、圆柱椎体罐等的液位进行。
导波雷达液位计-全球百科导波雷达液位计是接触式物位测量，采用时域反射技术（TDR）电子单元发射微波脉冲沿着导波杆（缆）传播，当接触被测介质时，产生反射信号由电子部件接收，计算发射到接收的间隔时间，转换为被测介质的距离。
导波雷达液位计测量原理如图1所示。
通过测量发射脉冲与反射脉冲的时间差，并通过以下公式即可计算出被测物质到仪表法兰的距离：2D=Ct （1）式中：C为光速；T为发射脉冲与反射脉冲时间差；D为空间距离。
根据设定的满罐和空罐位置，通过以下公式即可计算出物料高度并输出4~20mA电流：物料高度：L=E-D （2）输出电流：Io=4+L×16/E （3）式中：L为物料高度；E为量程。
导波雷达液位计适合测量液/液界面，如油水界面，油与水、油与酸、低介电的有机溶剂（甲苯、苯、环己烷、己烷、松节油和二甲苯）和水或酸。
测量液/液界面应注意以下几点：（1）介电常数较低的介质位于上部。
（2）两种液体的介电差异不低于10。
（3）上层介质的介电常数是已知的，该参数可在现场确定。
（4）上层介质的最大厚度取决于其介电常数。
（5）上层介电常数下限＜3，下层介电常数上限＞20。
（6）可同时进行液位测量和界面测量。
导波雷达液位计可用在几何尺寸小的容器，也可用在旁通管和各种尺寸的储罐，适用于测量多种粉尘和谷物等。
导波雷达液位计测量特性：（1）无可活动机械部件，维护成本低。
（2）安装方便，支持罐顶安装或旁路管顶部安装。
（3）适用于液面、界面和粉末状或小颗粒状固料的物位测量。
（4）不受介质密度和pH值等物理参数变化的影响且无需进行补偿。
（5）适用于高温、低温、蒸汽和高压场合。
导波雷达液位计使用过程中微波沿导波管向下传导，尽量避免导波杆周围出现金属干扰或物料堆积的情况发生。
导波雷达有先进的诊断功能，具有检测导波杆聚积物的能力。
导波雷达液位计的结构由3个部件组成，即雷达变送器、过程密封件和导波杆。
过程密封件和导波杆使得低能脉冲微波以光速沿其向下发送，在导波杆与物位（气/物、气/液或液/液界面）的交点通过导波杆被反射回雷达变送器。
ULS36导波雷达物位计参数1. 介绍导波雷达物位计是一种常用于测量物料的液位或固体物位的仪器。
ULS36导波雷达物位计是一种先进的导波雷达技术应用于物位测量的设备。
本文将详细介绍ULS36导波雷达物位计的参数及其相关信息。
2. ULS36导波雷达物位计的工作原理ULS36导波雷达物位计利用导波雷达技术来测量物料的液位或固体物位。
它通过发射微波信号并接收反射信号来测量物料的高度。
具体工作原理如下：1.发射器发射微波信号：ULS36导波雷达物位计内置的发射器会发射一束微波信号，该信号沿着一根导波杆向物料表面传播。
2.微波信号被物料表面反射：当微波信号遇到物料表面时，一部分信号会被物料表面反射回来。
3.接收器接收反射信号：ULS36导波雷达物位计内置的接收器会接收到反射回来的微波信号。
4.计算物料高度：通过测量微波信号的往返时间，ULS36导波雷达物位计可以计算出物料的高度。
3. ULS36导波雷达物位计的参数ULS36导波雷达物位计具有多个参数，下面将详细介绍其中一些重要的参数：3.1 测量范围ULS36导波雷达物位计的测量范围是指它可以测量的物料高度范围。
通常，ULS36导波雷达物位计的测量范围可以从几米到几十米不等，具体的测量范围可以根据用户的需要进行配置。
3.2 精度ULS36导波雷达物位计的精度是指它测量物料高度的准确程度。
通常，ULS36导波雷达物位计的精度可以达到毫米级别，具体的精度取决于设备的配置和使用环境。
3.3 输出信号ULS36导波雷达物位计的输出信号通常有4-20mA模拟信号和数字信号两种形式。
4-20mA模拟信号可以直接连接到PLC或DCS系统进行实时监测和控制。
数字信号可以通过RS485或Modbus等通信协议传输，实现与上位机的数据交互。
3.4 供电方式ULS36导波雷达物位计可以通过直流供电或交流供电两种方式进行供电。
直流供电通常为24VDC，交流供电通常为220VAC或110VAC。
导波雷达液位计在火电厂的应用摘要:本文对导波雷达液位计的工作原理进行分析,对其特点及安装、调试进行探讨。
导波雷达液位计具有测量精度高、运用范围广、调校方便、性能可靠等特点,在以后的火电厂领域将拥有广泛的应用前景。
关键词:导波雷达液位计特点安装调试应用1 导波雷达液位计的原理导波雷达液位计采用的是用电磁波测距原理,通过反射和接收高频级电磁能量计算电磁波达到液体面并反射回到接收天线的时间来进行液位测量。
导波雷达液位计的工作原理与常规通过空间传播电磁波的雷达非常相似,基础是电磁波的时域反射性。
电磁波从发射到接收的时间与到液面的距离成正比,关系式如下: D=CT/2式中:D为雷达液位计到液面的距离;C为光速;T为电磁波运行时间。
雷达液位计记录脉冲波经历的时间,而电磁波的传输速度为常数,则可算出液面到雷达天线的距离,从而知道液面的液位。
在实际运用中,雷达液位计有两种方式即调频连续波式和脉冲波式。
采用调频连续波技术的液位计,功耗大,须采用四线制,电子电路复杂。
而采用雷达脉冲波技术的液位计,功耗低,可用二线制的24V DC 供电,容易实现,安全可靠,精确度高,适用范围更广(本工程即应用了雷达脉冲波液位计)。
2 导波雷达液位计的特点雷达液位计采用一体化设计,无可动部件,不存在机械磨损,使用寿命长。
雷达液位计测量时发出的电磁波能够穿过真空,不需要传输媒介,具有不受大气、蒸气、挥发雾气、甚至粉尘影响的特点,它的精度一般都能达到0.1%以上。
雷达液位计几乎能用于所有液体的液位测量,不受液体的密度、浓度等物理特性的影响。
电磁波在液位表面反射时,信号会衰减,当信号衰减过小时,会导致雷达液位计无法测到足够的电磁波信号。
导电介质能很好地反射电磁波,甚至微导电的物质也能够反射足够的电磁波。
介电常数大于1.5的非导电介质(空气的介电常数为1.0)也能够保证足够的反射波,介电常数越大,反射信号越强。
在实际应用中,几乎所有的介质都能反射足够的反射波。
导波雷达料位计的原理及应用导波雷达料位计的原理及应用一、导波雷达料位计概述料位是工业生产中的一个重要参数。
料位测量的方法很多，针对不同的工况和介质可以使用不同测量原理的料位计，吹气法、静压式、浮球式、重锤式、超声波等几种常用的料位测量仪表，都有各自的特点和应用范围。
导波雷达料位计运用先进的雷达测量技术，以其优良的性能，尤其是在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣的测量条件下，显示出其卓越的性能，在工业生产中发挥着越来越重要的作用。
二、原理及技术性能雷达波是一种特殊形式的电磁波，导波雷达料位计利用了电磁波的特殊性能来进行料位检测。
电磁波的物理特性与可见光相似，传播速度相当于光速。
其频率为300MHz-3000GHz。
电磁波可以穿透空间蒸汽、粉尘等干扰源，遇到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波信号的反射效果越好。
雷达波的频率越高，发射角越小，单位面积上能量（磁通量或场强）越大，波的衰减越小，导波雷达料位计的测量效果越好。
１.导波雷达料位计的基本原理导波雷达料位计组成：它主要由发射和接收装置、信号处理器、天线、操作面板、显示、故障报警等几部分组成。
发射－反射－接收是导波雷达料位计工作的基本原理。
雷达传感器的天线以波束的形式发射最小5.8GHz的雷达信号。
反射回来的信号仍由天线接收，雷达脉冲信号从发射到接收的运行时间与传感器到介质表面的距离以及物位成比例。
即：h=?H–vt/2?式中?h为料位；H为槽高；?v为雷达波速度；t为雷达波发射到接收的间隔时间；２.导波雷达料位计测量料位的先进技术：(１)回波处理新技术的应用从导波雷达料位计的测量原理可以知道，导波雷达料位计是通过处理雷达波从探头发射到介质表面然后返回到探头的时间来测量料位的，在反射信号中混合有许多干扰信号，所以，对真实回波的处理和对各种虚假回波的识别技术就成为导波雷达料位计能够准确测量的关键因素。
(２)测量数据处理：由于液面波动和随机噪声等因素的影响，检测信号中必然混有大量噪声。
e+h导波雷达液位计说明书摘要：1.e+h 导波雷达液位计概述2.e+h 导波雷达液位计的工作原理3.e+h 导波雷达液位计的特点4.e+h 导波雷达液位计的应用领域5.e+h 导波雷达液位计的安装与维护正文：一、e+h 导波雷达液位计概述e+h 导波雷达液位计是一种采用导波雷达技术来测量液体或固体物位的仪表。
它通过发射能量波（一般为脉冲信号），并接收反射的能量波来测量物位高度。
e+h 导波雷达液位计具有高精度、高可靠性、易于安装和维护等特点，广泛应用于各种工业领域。
二、e+h 导波雷达液位计的工作原理e+h 导波雷达液位计的工作原理如下：1.发射装置发射能量波，能量波在波导管中传输。
2.能量波遇到障碍物（如液体表面）后反射，反射的能量波由波导管传输至接收装置。
3.接收装置接收反射信号，并根据测量能量波运动过程的时间差来确定物位变化情况。
三、e+h 导波雷达液位计的特点1.高精度：e+h 导波雷达液位计具有较高的测量精度，能够满足各种工业场合的要求。
2.高可靠性：采用先进的导波雷达技术，具有出色的抗干扰能力和较长的使用寿命。
3.较强的适应性：适用于各种液体、固体物位的测量，可广泛应用于不同场合。
4.易于安装和维护：e+h 导波雷达液位计结构简单，安装方便，且维护成本较低。
四、e+h 导波雷达液位计的应用领域e+h 导波雷达液位计广泛应用于以下领域：1.工业生产过程：如高贮仓、高煤仓或堆场等测量场合。
2.石油、化工、冶金等行业：用于测量各种液体、固体物位。
3.环保领域：如水位监测、污水处理等。
五、e+h 导波雷达液位计的安装与维护1.安装：选择合适的安装位置，保证能量波能顺利传输到接收装置，并避免安装在有较强干扰的环境中。
2.维护：定期检查导波雷达液位计的运行状况，发现问题及时处理。
rd701 导波雷达物位液位计说明书产品简介RD701导波雷达物位液位计是一种高精度的液位测量设备，通过利用雷达技术来实时监测液体的高度，适用于各种工业领域的液位测量需求。
本产品采用导波雷达技术，可以准确测量各种介质，如液体、悬浮液体和颗粒物质的液位或物位。
产品特点1. 高精度测量：RD701导波雷达物位液位计采用先进的雷达技术，具有高精度的测量能力，可实现毫米级的液位测量，确保准确的监测数据。
2. 宽范围应用：本产品适用于多种介质的液位测量，包括液体、悬浮液体和颗粒物质。
适用于化工、石油、食品、制药等工业领域。
3. 长寿命使用：采用优质材料和先进的制造工艺，保证产品在恶劣的工业环境下长期稳定运行，具有高耐用性和可靠性。
4. 灵活的安装和调试：RD701导波雷达物位液位计具有简便的安装步骤和调试程序，操作简单方便。
可以根据不同的应用场景进行灵活安装，满足各种要求。
5. 高安全性：产品具备过压保护、防雷击保护等安全功能，确保运行过程中的安全性。
6. 远程监测和控制：RD701导波雷达物位液位计支持远程监测和控制，可通过通信接口与计算机或SCADA系统相连，实现远程访问和操作。
使用说明1. 安装前请仔细阅读本说明书，并按照操作指导进行安装和调试。
2. 安装时请确保设备与被测介质之间没有物理障碍，以保证精确测量。
3. 使用时请注意保持设备的清洁，并定期进行检查和维护，以确保性能和测量精度。
4. 在使用过程中，如果发现任何异常情况，请立即停止使用，并联系售后服务人员进行维修。
总结RD701导波雷达物位液位计是一款高精度、灵活可靠的液位测量设备，适用于各种工业领域的液位测量需求。
具备高精度测量、宽范围应用、长寿命使用、灵活安装和调试、高安全性以及远程监测和控制等特点。
相信通过合理的安装和正确的使用方法，本产品能够为用户提供准确、稳定的液位测量解决方案。

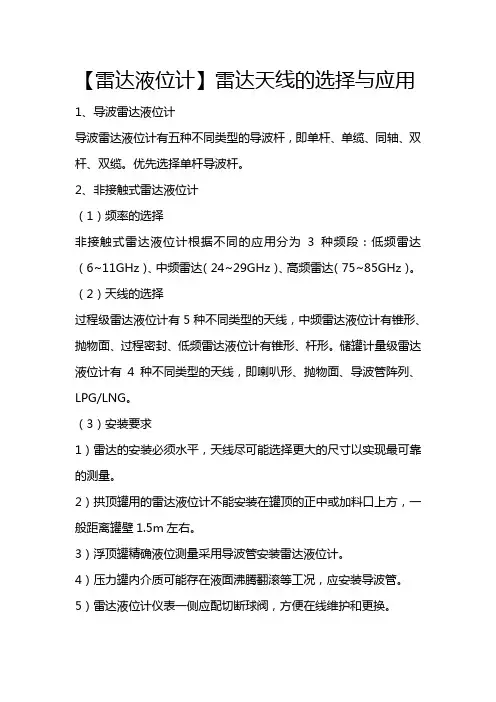

【雷达液位计】雷达天线的选择与应用1、导波雷达液位计
导波雷达液位计有五种不同类型的导波杆，即单杆、单缆、同轴、双杆、双缆。
优先选择单杆导波杆。
2、非接触式雷达液位计
（1）频率的选择
非接触式雷达液位计根据不同的应用分为3种频段：低频雷达（6~11GHz）、中频雷达（24~29GHz）、高频雷达（75~85GHz）。
（2）天线的选择
过程级雷达液位计有5种不同类型的天线，中频雷达液位计有锥形、抛物面、过程密封、低频雷达液位计有锥形、杆形。
储罐计量级雷达液位计有4种不同类型的天线，即喇叭形、抛物面、导波管阵列、LPG/LNG。
（3）安装要求
1）雷达的安装必须水平，天线尽可能选择更大的尺寸以实现最可靠的测量。
2）拱顶罐用的雷达液位计不能安装在罐顶的正中或加料口上方，一般距离罐壁1.5m左右。
3）浮顶罐精确液位测量采用导波管安装雷达液位计。
4）压力罐内介质可能存在液面沸腾翻滚等工况，应安装导波管。
5）雷达液位计仪表一侧应配切断球阀，方便在线维护和更换。
6）在安全等级要求高时，应配置SIL2/SIL3等级仪表。
7）建议使用二合一解决方案，将自动防溢出保护与自动储罐计量结合在一起。
8）在信号波束范围内避免安装任何装置、仪表、支撑。
9）导波管内壁光滑，表面光洁度≤6.3μm，导波管带导波槽。
3、选择应用
（1）重质油品、轻质油品、烃类液态物料、产品等介质的储罐液位连续测量宜选用雷达液位计。
（2）雷达天线的选择应根据测量精度、测量范围、储罐类型和介质特性综合考虑。
雷达天线形式的参考选型和适用条件如表1所示。
液体界面测量应用•杆式探头、缆式探头或同轴探头•过程连接：法兰•过程温度：–50 … +200 °C (–58 … +392 °F)•过程压力：–1 … +40 bar (–14.5 … +580 psi)•最大测量范围：4 m (13 ft)（杆式探头）、10 m (33 ft)（缆式探头）、6 m (20 ft)（同轴探头）•测量精度：±2 mm (±0.08 in)•通过国际防爆认证、船级认证、EN10204-3.1检测证书•线性协议（三点、五点）优势•即使介质和过程条件发生变化仍可可靠测量•采用HistoROM 智能数据管理技术，调试、维护和诊断简单•采用多路回波跟踪算法，具有最高稳定性•硬件和软件设计遵循IEC 61508标准（最高安全等级为SIL3）•无缝集成至控制系统或资产管理系统中•全中文显示的操作界面•采用Bluetooth®无线技术，通过免费的iOS / Android app 进行调试、操作和维护•简单自检，符合SIL 和WHG 要求•采用Heartbeat Technology™（心跳技术）Products Solutions Services技术资料Levelflex FMP55导波雷达液位计TI01003F/28/ZH/25.22-00716057042022-12-13Levelflex FMP552Endress+Hauser目录重要文档信息..............................4图标 (4)功能与系统设计 (5)测量原理...................................5测量系统.. (8)输入....................................11测量变量..................................11测量范围..................................11盲区距离..................................12工作频率..................................12输出....................................13输出信号..................................13报警信号..................................14线性化功能................................14电气隔离..................................14通信规范参数...............................15电源....................................19接线端子分配...............................19设备插头..................................25电源.....................................26功率消耗..................................28电流消耗..................................28电源故障..................................29电势平衡..................................29接线端子..................................29电缆入口..................................29电缆规格..................................29过电压保护................................30性能参数 (31)参考操作条件...............................31参考测量精度...............................31分辨率...................................32响应时间..................................33环境温度的影响.............................33安装 (34)安装要求 (34)环境条件 (42)环境温度..................................42环境温度范围...............................42储存温度..................................44气候等级..................................44海拔高度符合IEC61010-1 Ed.3标准...............44防护等级..................................44抗振性...................................44清洁探头..................................44电磁兼容性（EMC）..........................44过程条件 (45)过程温度范围 (45)过程压力范围...............................45介电常数（DC）和电导率......................45温度影响下的缆式探头伸长量.. (45)机械结构 (46)外形尺寸..................................46探头长度公差...............................50重量.....................................51材质：GT18外壳（不锈钢，耐腐蚀）..............51材质：GT19外壳（塑料）......................52材质：GT20外壳（铸铝，粉末涂层）..............52过程连接的材质.............................53探头的材质................................54安装架的材质...............................55分体式传感器转接头和连接电缆的材质.............56材料：防护罩...............................57可操作性 (57)操作方式..................................57现场操作..................................59通过分离型显示与操作单元FHX50操作............59通过Bluetooth®无线技术操作...................60远程操作..................................61罐区系统集成...............................64SupplyCare 库存管理软件.......................65证书和认证 (68)CE 标志...................................68RoHS 认证.................................68RCM 标志.................................68防爆认证..................................68双层密封，符合ANSI/ISA 12.27.01标准............68功能安全手册...............................68AD2000认证...............................68NACE MR 0175 / ISO 15156认证.................68NACE MR 0103认证..........................68ASME B31.1和B31.3认证.....................68最大允许压力不超过200 bar (2 900 psi)的压力设备....68船级认证..................................69无线电认证................................69CRN 认证 .................................69测试和证书................................70印刷版产品文档.............................70其他标准和准则.............................71订购信息 (72)订购信息..................................72三点线性标定...............................73五点线性标定...............................74用户自定义参数.............................75标签（可选）...............................75应用软件包 (75)心跳自诊断................................75心跳自校验................................76心跳自监测................................76Levelflex FMP55附件 (77)设备专用附件 (77)通信专用附件 (82)服务专用附件 (83)系统产品 (83)补充文档资料 (84)《简明操作指南》（KA） (84)《操作手册》（BA） (84)《安全指南》（XA） (84)《功能安全手册》（FY/SD） (84)Endress+Hauser3Levelflex FMP554Endress+Hauser重要文档信息图标安全图标操作和其他影响提示信息图标。
VEGA导波雷达液位计FLEX81,82,83,861 测量原理1.1 测量原理高频率的的微波脉冲沿着一根缆、棒或包含一根棒的同轴套管运行，接触到被测介质后，微波脉冲被反射回来，被电子部件接收，并分析计算其运行时间。
微处理器识别物位回波，分析计算后将它转换成物位信号给出。
由于测量原理简单，VEGAFLEX 可以不带料调整，从而节省了大量调试费用。
测量缆或棒可以截短，使之更加适应现场的应用。
1.2 测量特点不受粉尘得影响粉尘强烈不会对测量造成影响。
不受噪音的影响VEGAFLEX 不受入料噪音的影响。
对于蒸汽不敏感即使在烟雾、噪音、蒸汽很强烈的情况下，测量精度也不受到影响。
不受介质特性变化的影响被测介质的密度变化或介电常数的变化不会影响测量精度。
粘附：没有问题在测量探头或容器壁上粘附介质不会影响测量结果。
应用范围广测量范围- 棒式：可达 6 米（由于运输原因可达 4 米，如果需要，可选多节棒式电极）- 缆式：可达75 米- 同轴管式可达6 米（由于运输原因可达4 米）过程温度和过程压力范围广泛，见技术参数一章。
界面测量VEGAFLEX81, 83, 86 都可以提供用于测量液体界面的类型，其应用区别取决于被测介质的化学特性和测量条件的要求，详见技术参数一章。
界面测量的前提条件高频的微波脉冲沿着测量缆或测量棒向下运行。
在接触到介质表面的时候，一部分微波脉冲被反射回来。
另一部分微波脉冲则穿透上一层液体介质，到达两种液体介 质的界面后被反射回来。
这两次被反射回来的微波脉冲的运行时间均被进一步分析处理。
界面测量1 基准面d1 到界面的举例（HART －数值 1 或初始值）d2 到上一层介质表面的举例（HART- 数值 3 或第 3 个数值）TS 上一层介质的厚度（d1-d2 ）h1 高度－到界面h2 高度－到上一层介质表层L1 下一层介质L2 上一层介质L3 气层上一层介质（L2）：可以为不导电介。
储罐中的导波雷达液位计，如何安装？导波雷达液位计采用时域反射原理（TDR）进行测量。
其工作原理是：电子单元发射低功率、纳秒级电磁波脉冲，通过浸入工艺介质的导波杆（缆）传输，当接触被测介质时，产生反射信号，由电子部件接收，根据行程时间原理计算发射到接收的间隔时间，转换为被测介质的距离。
简单来说，导波雷达液位计的工作方式就是发射—反射—接收，测量原理如图１所示。
导波雷达液位计过程连接形式灵活，工程中普遍采用法兰或螺纹安装在设备顶部，且导波杆（缆）垂直位于储罐中，也可以安装在设备旁通管内。
变送器可沿水平方向360°旋转，便于电缆线连接和查看表头显示。
根据介质特点，选择合理的安装位置，避免影响测量效果。
对于硬杆类导波雷达液位计，导波杆垂直插入液体介质，稳定导波杆，如果导波杆在工作期间受介质波动，可能发生移动，范围在0.3ｍ内，可将导波杆固定。
导波杆与容器底部需有间隙，间隙至少为５ｍｍ。
导波杆不得接触设备管嘴，需有足够的安装空间即可。
而对于软缆类导波雷达液位计，导波缆杆必须接触介质，稳定导波缆将其引向容器底部，使用重锤或弓形夹方式固定。
若金属容器壁光滑，导波雷达与设备内壁之间的水平距离最小间隙为100ｍｍ，若是容器存在干扰物其最小间隙则更大，以制造商资料为准。
导波雷达液位计既可用在几何尺寸狭小的容器中，也可用在旁通管和各种尺寸的储罐中，非常适合卧罐和其他小型储罐。
也是安装空间有
限的地下储罐的理想选择。
有关导波雷达液位计的性能特点导波雷达液位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。
在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。
微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。
导波雷达液位计的性能特点和技术指标：性能特点：1、无盲区，高精度。
2、两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。
3、不受压力变化、温度变化、惰性气体、真空、烟尘、蒸汽等环境影响。
4、安装简便，牢固耐用，免维护。
5、HART或PROFIBUS-PA通信协议及基金现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件GDPF实现简单的组态设定和编程。
6、测量灵敏，刷新速度快。
7、适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达300℃。
技术指标：1、zui大量程：缆：30m/棒：6m；2、钢缆/棒直径：￠6mm/￠10mm；3、过程温度：-200～400℃；4、过程压力：真空～400bar；5、工作频率：100MHz-1.8GHz；6、重复性：±3mm；7、分辨率：1mm；8、采样：回波采样54次/s；9、响应速度：>0.2S（根据具体使用情况而定）；10、精度：<0.1%；11、输出电流信号：4-20mA；12、通讯接口：HART通讯协议；13、过程连接：G1-1/2，G3/4法兰:DN50，DN80，DN100，DN150；14、电源：24VDC（±10%）15、纹波电压:1Vpp；16、外壳防护等级：IP68；防爆等级：EXiaIICT6；该产品适用于高温、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境，可对不同料位进行连续测量。
该仪器主要技术指标达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
导波雷达料位计的原理及应用摘要：本文介绍了导波雷达液位计的概念、雷达液位计的基本原理、优点，总结了选型中应该注意的问题和安装要求。
关键词：导波雷达时域反射原理电磁波1引言随着我国化工行业的飞速发展，工厂自动化水平的不断提高，对温度、压力、流量、液位这四大检测控制技术的要求也越来越高。
液位的检测和控制在生产过程安全控制和计量级贸易结算方面的重要性已经达到不可超越的地位。
雷达液位计凭借其精度高、维护方便等优势在液位检测中越来越居于主导地位，而导波雷达更是在雷达液位计家族中享有不可取代的地位。
2 导波雷达料位计的原理及应用2.1导波雷达料位计概述导波雷达液位计是依据时域反射原理（TDR）为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。
2.2原理及技术性能雷达波是一种特殊形式的电磁波，导波雷达料位计利用了电磁波的特殊性能来进行料位检测。
电磁波的物理特性与可见光相似，传播速度相当于光速。
其频率为300MHz-3000GHz。
电磁波可以穿透空间蒸汽、粉尘等干扰源，遇到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波信号的反射效果越好。
雷达波的频率越高，发射角越小，单位面积上能量（磁通量或场强）越大，波的衰减越小，导波雷达料位计的测量效果越好。
2.2.1导波雷达料位计的基本原理导波雷达料位计组成：它主要由发射和接收装置、信号处理器、天线、操作面板、显示、故障报警等几部分组成。
导波雷达物位计发出高频脉冲沿着导波组件传播，当雷达波遇到被测介质时，由于介电常数发生突变，引起部分脉冲波的反射，并沿着导波组件还回。
由于雷达波的传输速度是恒定的，所以雷达物位计只要计算出发射与接收雷达波的时间间隔，就可以计算出液位空高，量程减去空高就是实际液位高度。
MCG 1800SFI 导波雷达液位计MCG 1800SFI是非接触、两线制雷达波液位计，采用L&J公司专有的“Smart Flash Infrared”技术，SFI技术提供现场显示，用PDA或其它手持设定器标定参数、现场诊断和预防问题，远程在线软件升级。
