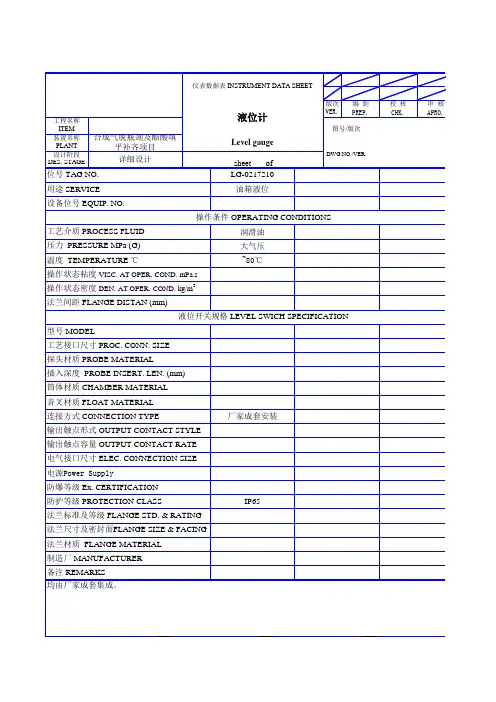

仪表规格书模板-导波雷达液位计

雷达液位计说明书一、产品介绍雷达液位计是一种使用雷达技术来测量液体或固体物料水平的高精度仪器。

本款雷达液位计采用先进的微波信号处理技术，能够在复杂的工业环境下实现准确可靠的液位测量，并具有高度的稳定性和耐用性。

二、产品特点1. 高精度测量：雷达液位计采用高频微波信号进行测量，能够实现毫米级别的液位测量精度，确保测量结果的准确性。

2. 广泛适用性：对于各种不同介质的液体和固体物料，雷达液位计都能够提供可靠的测量结果，包括腐蚀性、易燃易爆等特殊介质。

3. 高度稳定性：在工业环境中，雷达液位计具有卓越的稳定性，可以应对震动、温度变化等外部干扰，保证长期稳定的液位测量。

4. 远距离测量：雷达液位计可以实现数百米范围内的液位测量，适用于各种高液位或深井液位测量需求。

5. 可编程参数：用户可以根据实际需求，通过设定参数来满足不同场景下的液位测量要求，提高测量灵活性。

三、产品组成1. 主机单元：包含微波发射器、接收器和信号处理器，负责发射和接收微波信号，并对信号进行处理和分析。

2. 天线单元：用于发射和接收微波信号，通常采用小型天线或角锥天线，具有较强的抗干扰能力。

3. 显示屏：用于显示液位测量结果和相关参数设置，通常采用高清液晶显示屏，支持多种语言显示。

4. 输配电单元：负责提供电源和接口连接，可根据实际需求选择交流或直流电源供应。

四、安装与使用1. 安全注意事项：在安装和使用雷达液位计时，请务必遵守国家和地方的安全规定，确保操作人员的安全。

2. 安装位置选择：选择安装位置时，请考虑液位计的工作范围、物料特性、环境温度等因素，并确保天线单元与液位测量区域之间的视线畅通。

3. 安装步骤：a. 将主机单元固定在安全的位置，并确保与天线单元之间的电缆连接牢固可靠。

b. 将天线单元安装在需要测量液位的容器或管道上方，保持合适的安装角度，并使用紧固装置固定。

c. 连接输配电单元，并根据实际需求进行电源供应和信号连接。

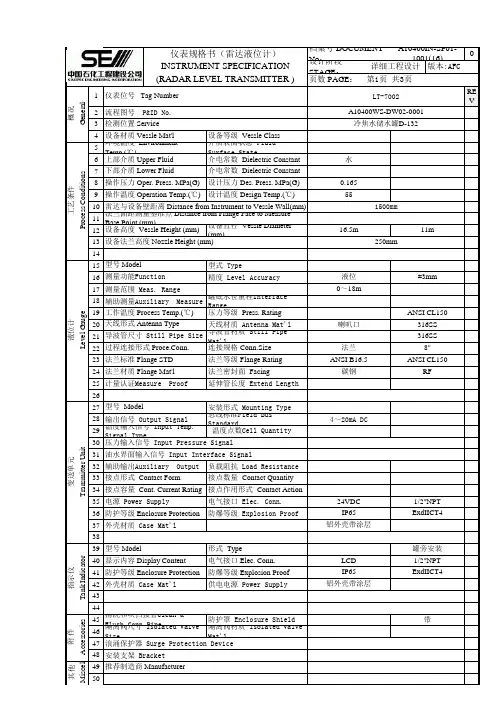

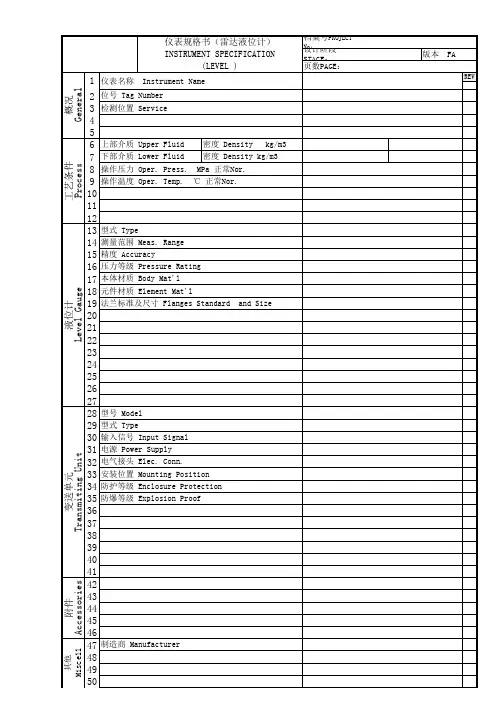

1REV234567891011121314151617181920212223242526272829303132333435363738394041424344454647484950罐旁安装LCD 1/2"NPT 外壳材质 Case Mat'l 铝外壳带涂层指示仪T a n k I n d i c a t o r型号 Model形式 Type显示内容 Display Content 电气接口 Elec. Conn.电源 Power Supply电气接口 Elec. Conn.24VDC 1/2"NPT 防护等级 Enclosure Protection 防爆等级 Explosion ProofIP65ExdIICT4接点形式 Contact Form 接点数量 Contact Quantity 接点容量 Cont. Current Rating 接点作用形式 Contact Action压力输入信号 Input Pressure Signal 油水界面输入信号 Input Interface Signal 辅助输出Auxiliary　Output 负载阻抗 Load Resistance 4～20mA DC温度输入信号 Input Temp. Signal Type温度点数Cell Quantity变送单元T r a n s m i t t e r U n i t型号 Model安装形式 Mounting Type 输出信号 Output Signal 总线标准Field Bus Standard法兰材质 Flange Mat'l 法兰密封面 Facing 碳钢RF计量认证Measure　Proof 延伸管长度 Extend Length 过程连接形式 Proce.Conn.连接规格 Conn.Size 法兰8"法兰标准 Flange STD 法兰等级 Flange Rating ANSI B16.5ANSI CL150天线形式 Antenna Type 天线材质 Antenna Mat'l 喇叭口316SS 导波管尺寸 Still Pipe Size 导波管材质 Still Pipe Mat'l 316SS 辅助测量Auxiliary　Measure 罐底水位量程Interface Range工作温度 Process Temp.(℃)压力等级 Press. Rating ANSI CL150液位±3mm测量范围 Meas. Range0～18m设备法兰高度 Nozzle Height (mm)250mm液位计L e v e l G a u g e型号 Model型式 Type测量功能Function 精度 Level Accuracy法兰面距测量基准点 Distance from Flange Face to Measure Base Point (mm)设备高度 Vessle Height (mm)设备直径 Vessle Diameter (mm)16.5m11m操作温度 Operation Temp.(℃)设计温度 Design Temp.(℃)55雷达与设备壁距离 Distance from Instrument to Vessle Wall(mm)1500mm下部介质 Lower Fluid 介电常数 Dielectric Constant操作压力 Oper. Press. MPa(G)设计压力 Des. Press. MPa(G)0.165工艺条件P r o c e s s C o n d i t i o n s环境温度 Environment Temp.(℃)介质表面状态 Fluid Surface State上部介质 Upper Fluid介电常数 Dielectric Constant 水检测位置 Service 冷焦水储水罐D-132设备材质 Vessle Mat'l 设备等级 Vessle Class(RADAR LEVEL TRANSMITTER )页数 PAGE ：第1页 共3页概况G e n e r a l仪表位号 Tag NumberLT-7002流程图号 P&ID No.A10400WS-DW02-0001仪表规格书（雷达液位计）档案号 DOCUMENT No ：A10400IN-SP01-1001(16)INSTRUMENT SPECIFICATION 设计阶段 STAGE ：详细工程设计版本:AFC IP65ExdIICT4外壳材质 Case Mat'l 供电电源 Power Supply铝外壳带涂层防护等级 Enclosure Protection 防爆等级 Explosion Proof 带隔离阀尺寸 Isolated Valve Size 隔离阀材质 Isolated Valve Mat'l清洗和吹扫接管Clean & Flush Conn.Pipe防护罩 Enclosure Shield安装支架 Bracket其他M i s c e l l推荐制造商 Manufacturer 附 件A c c e s s o r i e s浪涌保护器 Surge Protection Device本表数据未经SEI书面允许不得扩散至第三方1REV2345678910111213141516171819202122232425262728293031323334353637383940414243444546说明 NOTES ：带20m连接电缆。

长恒仪表GDUL系列导波雷达物位计选型说明书淄博长恒仪表有限公司地址：山东省淄博市开发区鲁泰大道61号－2 邮编：255000 电话：0533－6219770 传真：0533－3588202北京办事处地址：北京市中关村北二条12号楼401室邮编：100080 电话：010－62581023 138********传真：010－62581023电子邮件：hcr6281@导波雷达物位计一、原理导波雷达物位计发出高频脉冲沿着导波组件（钢缆或刚棒）传播，当雷达波遇到被测介质时，由于介电常数发生突变，引起部分脉冲波的反射，并沿着导波组件还回。

介电常数变化越大，反射波越强。

由于雷达波的传输速度是恒定的，所以雷达物位计只要计算出发射与接收雷达波的时间间隔，就可以计算出液位空高，量程减去空高就是实际液位高度。

以上是测量液位的原理，导波雷达物位计用于界面测量的原理与上面类似，测量的前提是上层介质比下层介质的相对介电常数小10以上，以便有足够大的回波信号供仪表判断。

二、特点z 采用EchoDiscovery 先进的回波处理技术；z 316L 、PTFE 和陶瓷材质，适合强酸强碱等腐蚀场合； z 应用范围广，料位、液位、界面均可测量；z 同轴、双棒、双缆导波组件，超低介电常数测量； z 独特的表头散热结构，适合高温高压介质液位测量。

三、技术参数1、 UL31普通型导波雷达物位计（见图1）应用场合：液体和固体均可 导波组件：钢缆和钢棒组件直径：Φ6、Φ8、Φ10mm 组件材质：316L ／PTFE最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT防爆等级：ExiaⅡCT6 图1 UL31型导波雷达物位计 防护等级：IP662、 UL32防腐型导波雷达物位计（见图2）应用场合：强腐蚀性液体 导波组件：Φ10mm PTFE 最大量程：6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃ 过程连接：法兰PTFE电缆接线：M20×1.5或½NPT钢缆钢棒应用场合：小介电常数液体介质 组件型式：同轴 组件直径：Φ28mm组件材质：316L ／PTFE 最大量程：6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃ 过程连接：法兰316L电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图3 UL33型导波雷达物位计 4、 UL34高温型导波雷达物位计（见图4）应用场合：高温高压液体介质 组件型式：钢缆和钢棒 组件直径：Φ8、Φ10mm 组件材质：316L ／陶瓷最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～200℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图4 UL34型导波雷达物位计 5、 UL35超高温型导波雷达物位计（见图5）应用场合：高温高压液体介质导波组件：Φ6、Φ10mm／钢缆和钢棒 组件材质：316L ／陶瓷 最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～400bar 工作温度：－200～400℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT钢缆 钢缆钢棒钢棒应用场合：小介电常数液体和固体均可 导波组件：双钢缆和双钢棒 组件直径：Φ4、Φ8 组件材质：316L ／PTFE最大量程：钢缆－30米；钢棒－6米 测量精度：±10mm输出信号：两线制，4～20mA ／HART 现场显示：液晶数字＋棒图 电源电压：14～30VDC 工作压力：－1.0～40bar 工作温度：－40～150℃过程连接：G1½A G2A 1½NPT 电缆接线：M20×1.5或½NPT 防爆等级：ExiaⅡCT6防护等级：IP66 图6 UL36型导波雷达物位计 四、安装要求z 避免接触容器内的设施和进出料口； z 建议安装于容器直径1／6～1／4处；z 量程范围内，导波缆、棒、管等不要碰壁； z 选择探头长度时，适当加长，安装时可以根据现场实际情况把探头剪短； z 容器接管的长度见图7所示。

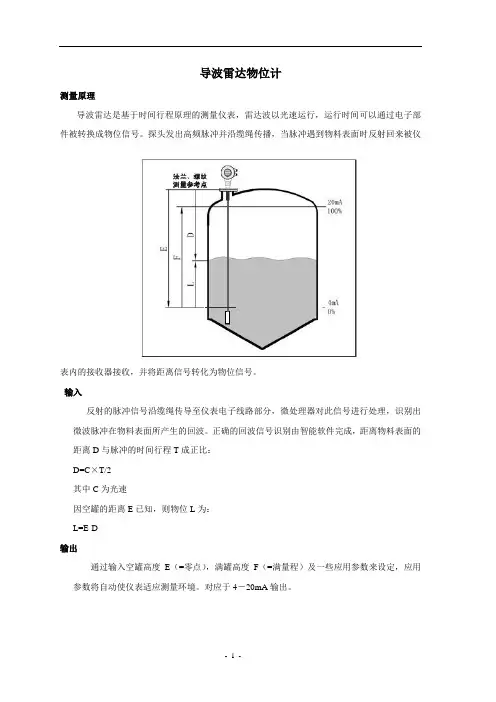

导波雷达物位计测量原理导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

输入反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。

正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2其中C为光速因空罐的距离E已知，则物位L为：L=E-D输出通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。

对应于4－20mA输出。

产品简介：测量范围说明：H----测量范围L----空罐距离B----顶部盲区E----探头到罐壁的最小距离顶部盲区是指物料最高料面与测量参考点之间的最小距离。

底部盲区是指缆绳最底部附近无法精确测量的一段距离。

顶部盲区和底部盲区之间是有效测量距离。

注意：只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。

下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体。

同轴管式探头只适用于液体物体。

安装位置：尽量远离出料口和进料口。

对金属罐和塑料罐，在整个量程范围内不碰壁。

如果是金属罐，物位仪表不要安装在罐的中央。

建议安装在料仓直径的1/4处。

缆式探头或杆式探头离罐壁最小距离不小于30厘米。

探头底部距罐底大约30mm。

探头距罐内障碍物最小距离不小于200mm。

如果容器底部是锥型的，传感器可以安装罐顶中央，这样可以一直测量到罐底。

右图为杆式雷达安装图，主要用于液体液位的测Array量。

特点：可以测量介电常数大于等于1.4的任何介质。

一般用于测量粘度≤500cst而且不容易产生粘附的介质。

杆式雷达最大量程可以达到6米。

对蒸汽和泡沫有很强的抑制能力，测量不受影响。

对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。

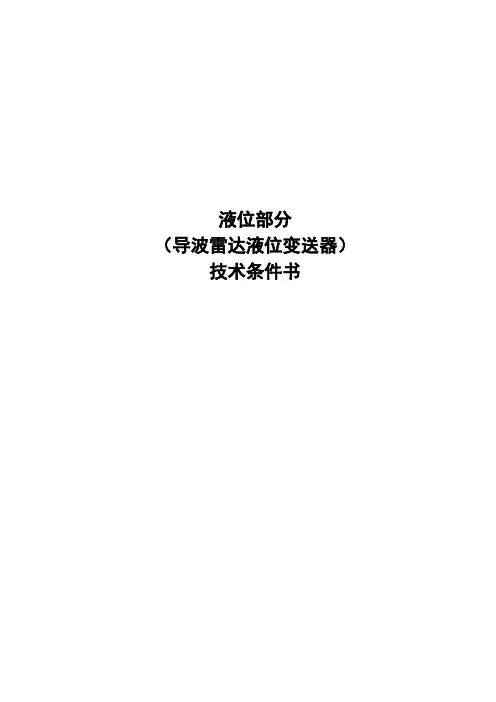

液位部分（导波雷达液位变送器）技术条件书1 技术要求1.1标准液位照下列有关国际标准。

本技术规范书中涉及的所有标准，均为截止到招标人发出本监测系统订单之日的最新版本。

若发现本技术规范书与参照的标准之间有不一致之处，投标人应向招标人指明。

投标人也可提出其它相当的替代标准，但需经招标人确认。

-- ANSI 美国国家标准协会-- ASME 美国机械工程师协会-- ASTM 美国试验材料协会-- IEEE 电气及电子工程师协会-- ISA 美国仪表协会-- NESC 国家电气安全标准-- NEMA 全国电气制造商协会-- NFPA 国家消防协会-- SAMA 科学仪器制造商协会-- IEC 国际电工委员会1.2 技术要求1.2.1 本技术条件书对液位测量仪表设备提出了相关技术要求，投标方应根据技术要求进行报价。

1.2.2 导波雷达液位变送器应根据使用条件进行选择，必须选用质量可靠、在国内其他电厂相同场合至少有两年运行业绩的进口产品。

1.2.3 安装型式：导波雷达液位变送器顶装在外置浮筒室上。

1.2.4 导波雷达液位变送器接液材料应为不锈钢。

外筒材质为不锈钢。

1.2.5 导波雷达液位变送器的外罩的防护等级应不低于IP65标准。

1.2.6 导波雷达液位变送器的导波杆的结构材料和焊接工艺必须符合ANSI B31.1标准。

1.2.7导波雷达液位变送器的导波杆必须采用蒸汽专用型，要求导波杆在饱和蒸汽条件下最大耐压11Mpa,最大耐温315C。

1.2.8 为了使导波雷达液位变送器的电路和液晶部分能够在-40C~+70C 的工作温度条件，要求变送器和导波杆之间有隔热层。

1.2.9导波雷达液位变送器和导波杆之间的隔热层必须使用适合饱和蒸汽条件的氧化铝和PEEK（高温塑料）为绝热材料，抗蒸汽用O型密封圈要求使用Aegis PF128 材料。

1.2.10 电气连接尺寸为3/4”NPT。

1.2.11 工艺介质：水和蒸汽。

1.2.13 导波雷达液位变送器配外置浮筒室与箱体的连接方式：侧侧。

雷达液位计说明书
雷达液位计是一种用于测量储罐或容器中液体（如水、石油、
化学品等）的液位高度的仪器。

雷达液位计通常由天线、发射器、
接收器和处理单元组成。

它利用雷达波（无线电波）来测量液位，
通过发送雷达波并接收反射波的时间差来计算液位高度。

首先，让我们从雷达液位计的工作原理开始说明。

雷达液位计
发射雷达波，并测量这些波在液体表面和返回时所花费的时间。

由
于雷达波在空气和液体中的传播速度不同，因此可以根据时间差来
计算液位高度。

这种测量方法非常精确，并且不受液体的温度、压
力或化学性质的影响，因此在工业领域得到广泛应用。

其次，雷达液位计的优点是非常适合在恶劣环境下使用，例如
高温、高压或腐蚀性液体的储罐。

它还可以实现远距离测量，无需
直接接触液体，因此具有较长的使用寿命和较少的维护需求。

此外，雷达液位计通常具有较高的精度和稳定性，适用于各种工业应用场景。

此外，雷达液位计通常具有多种输出选项，可以通过模拟信号、数字信号或现场总线接口将测量结果传输给控制系统。

它还可以配
备各种附件，如防爆外壳、加热器、搅拌器等，以适应不同的工艺要求和环境条件。

最后，雷达液位计的安装和维护也需要注意一些事项。

安装时应确保天线与液体表面之间没有障碍物，以确保准确的测量。

在使用过程中，需要定期检查天线和电子元件的工作状态，并注意清洁和维护设备，以确保其正常运行。

总的来说，雷达液位计是一种高精度、稳定性强、适应性广泛的液位测量仪器，适用于各种工业场合的液位监测和控制。

希望以上内容能够帮助你更好地了解雷达液位计的相关信息。

e+h导波雷达液位计说明书摘要：1.e+h 导波雷达液位计概述2.e+h 导波雷达液位计的工作原理3.e+h 导波雷达液位计的特点4.e+h 导波雷达液位计的应用领域5.e+h 导波雷达液位计的安装与维护正文：一、e+h 导波雷达液位计概述e+h 导波雷达液位计是一种采用导波雷达技术来测量液体或固体物位的仪表。

它通过发射能量波（一般为脉冲信号），并接收反射的能量波来测量物位高度。

e+h 导波雷达液位计具有高精度、高可靠性、易于安装和维护等特点，广泛应用于各种工业领域。

二、e+h 导波雷达液位计的工作原理e+h 导波雷达液位计的工作原理如下：1.发射装置发射能量波，能量波在波导管中传输。

2.能量波遇到障碍物（如液体表面）后反射，反射的能量波由波导管传输至接收装置。

3.接收装置接收反射信号，并根据测量能量波运动过程的时间差来确定物位变化情况。

三、e+h 导波雷达液位计的特点1.高精度：e+h 导波雷达液位计具有较高的测量精度，能够满足各种工业场合的要求。

2.高可靠性：采用先进的导波雷达技术，具有出色的抗干扰能力和较长的使用寿命。

3.较强的适应性：适用于各种液体、固体物位的测量，可广泛应用于不同场合。

4.易于安装和维护：e+h 导波雷达液位计结构简单，安装方便，且维护成本较低。

四、e+h 导波雷达液位计的应用领域e+h 导波雷达液位计广泛应用于以下领域：1.工业生产过程：如高贮仓、高煤仓或堆场等测量场合。

2.石油、化工、冶金等行业：用于测量各种液体、固体物位。

3.环保领域：如水位监测、污水处理等。

五、e+h 导波雷达液位计的安装与维护1.安装：选择合适的安装位置，保证能量波能顺利传输到接收装置，并避免安装在有较强干扰的环境中。

2.维护：定期检查导波雷达液位计的运行状况，发现问题及时处理。

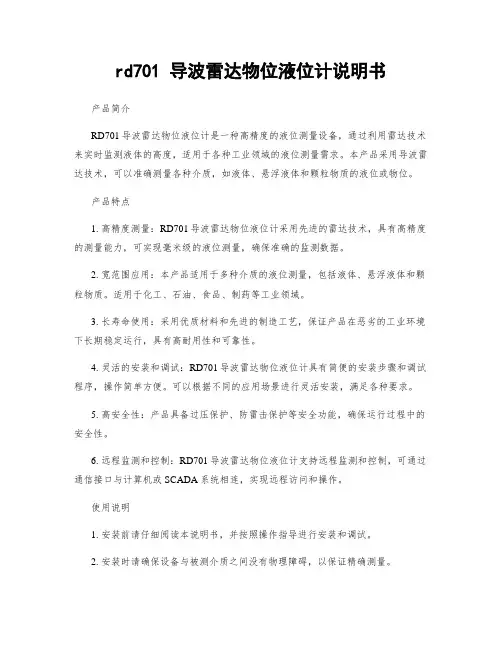

rd701 导波雷达物位液位计说明书产品简介RD701导波雷达物位液位计是一种高精度的液位测量设备，通过利用雷达技术来实时监测液体的高度，适用于各种工业领域的液位测量需求。

本产品采用导波雷达技术，可以准确测量各种介质，如液体、悬浮液体和颗粒物质的液位或物位。

产品特点1. 高精度测量：RD701导波雷达物位液位计采用先进的雷达技术，具有高精度的测量能力，可实现毫米级的液位测量，确保准确的监测数据。

2. 宽范围应用：本产品适用于多种介质的液位测量，包括液体、悬浮液体和颗粒物质。

适用于化工、石油、食品、制药等工业领域。

3. 长寿命使用：采用优质材料和先进的制造工艺，保证产品在恶劣的工业环境下长期稳定运行，具有高耐用性和可靠性。

4. 灵活的安装和调试：RD701导波雷达物位液位计具有简便的安装步骤和调试程序，操作简单方便。

可以根据不同的应用场景进行灵活安装，满足各种要求。

5. 高安全性：产品具备过压保护、防雷击保护等安全功能，确保运行过程中的安全性。

6. 远程监测和控制：RD701导波雷达物位液位计支持远程监测和控制，可通过通信接口与计算机或SCADA系统相连，实现远程访问和操作。

使用说明1. 安装前请仔细阅读本说明书，并按照操作指导进行安装和调试。

2. 安装时请确保设备与被测介质之间没有物理障碍，以保证精确测量。

3. 使用时请注意保持设备的清洁，并定期进行检查和维护，以确保性能和测量精度。

4. 在使用过程中，如果发现任何异常情况，请立即停止使用，并联系售后服务人员进行维修。

总结RD701导波雷达物位液位计是一款高精度、灵活可靠的液位测量设备，适用于各种工业领域的液位测量需求。

具备高精度测量、宽范围应用、长寿命使用、灵活安装和调试、高安全性以及远程监测和控制等特点。

相信通过合理的安装和正确的使用方法，本产品能够为用户提供准确、稳定的液位测量解决方案。

液体界面测量应用•杆式探头、缆式探头或同轴探头•过程连接：法兰•过程温度：–50 … +200 °C (–58 … +392 °F)•过程压力：–1 … +40 bar (–14.5 … +580 psi)•最大测量范围：4 m (13 ft)（杆式探头）、10 m (33 ft)（缆式探头）、6 m (20 ft)（同轴探头）•测量精度：±2 mm (±0.08 in)•通过国际防爆认证、船级认证、EN10204-3.1检测证书•线性协议（三点、五点）优势•即使介质和过程条件发生变化仍可可靠测量•采用HistoROM 智能数据管理技术，调试、维护和诊断简单•采用多路回波跟踪算法，具有最高稳定性•硬件和软件设计遵循IEC 61508标准（最高安全等级为SIL3）•无缝集成至控制系统或资产管理系统中•全中文显示的操作界面•采用Bluetooth®无线技术，通过免费的iOS / Android app 进行调试、操作和维护•简单自检，符合SIL 和WHG 要求•采用Heartbeat Technology™（心跳技术）Products Solutions Services技术资料Levelflex FMP55导波雷达液位计TI01003F/28/ZH/25.22-00716057042022-12-13Levelflex FMP552Endress+Hauser目录重要文档信息..............................4图标 (4)功能与系统设计 (5)测量原理...................................5测量系统.. (8)输入....................................11测量变量..................................11测量范围..................................11盲区距离..................................12工作频率..................................12输出....................................13输出信号..................................13报警信号..................................14线性化功能................................14电气隔离..................................14通信规范参数...............................15电源....................................19接线端子分配...............................19设备插头..................................25电源.....................................26功率消耗..................................28电流消耗..................................28电源故障..................................29电势平衡..................................29接线端子..................................29电缆入口..................................29电缆规格..................................29过电压保护................................30性能参数 (31)参考操作条件...............................31参考测量精度...............................31分辨率...................................32响应时间..................................33环境温度的影响.............................33安装 (34)安装要求 (34)环境条件 (42)环境温度..................................42环境温度范围...............................42储存温度..................................44气候等级..................................44海拔高度符合IEC61010-1 Ed.3标准...............44防护等级..................................44抗振性...................................44清洁探头..................................44电磁兼容性（EMC）..........................44过程条件 (45)过程温度范围 (45)过程压力范围...............................45介电常数（DC）和电导率......................45温度影响下的缆式探头伸长量.. (45)机械结构 (46)外形尺寸..................................46探头长度公差...............................50重量.....................................51材质：GT18外壳（不锈钢，耐腐蚀）..............51材质：GT19外壳（塑料）......................52材质：GT20外壳（铸铝，粉末涂层）..............52过程连接的材质.............................53探头的材质................................54安装架的材质...............................55分体式传感器转接头和连接电缆的材质.............56材料：防护罩...............................57可操作性 (57)操作方式..................................57现场操作..................................59通过分离型显示与操作单元FHX50操作............59通过Bluetooth®无线技术操作...................60远程操作..................................61罐区系统集成...............................64SupplyCare 库存管理软件.......................65证书和认证 (68)CE 标志...................................68RoHS 认证.................................68RCM 标志.................................68防爆认证..................................68双层密封，符合ANSI/ISA 12.27.01标准............68功能安全手册...............................68AD2000认证...............................68NACE MR 0175 / ISO 15156认证.................68NACE MR 0103认证..........................68ASME B31.1和B31.3认证.....................68最大允许压力不超过200 bar (2 900 psi)的压力设备....68船级认证..................................69无线电认证................................69CRN 认证 .................................69测试和证书................................70印刷版产品文档.............................70其他标准和准则.............................71订购信息 (72)订购信息..................................72三点线性标定...............................73五点线性标定...............................74用户自定义参数.............................75标签（可选）...............................75应用软件包 (75)心跳自诊断................................75心跳自校验................................76心跳自监测................................76Levelflex FMP55附件 (77)设备专用附件 (77)通信专用附件 (82)服务专用附件 (83)系统产品 (83)补充文档资料 (84)《简明操作指南》（KA） (84)《操作手册》（BA） (84)《安全指南》（XA） (84)《功能安全手册》（FY/SD） (84)Endress+Hauser3Levelflex FMP554Endress+Hauser重要文档信息图标安全图标操作和其他影响提示信息图标。

雷达物位计选型说明北京中世威科仪表有限公司目录一智能雷达液位计1．产品概述••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1 2．仪表介绍•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••2 3．安装指南•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3 4．导波管内的测量•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9 5．导波管的设计指南•••••••••••••••••••••••••••••••••••••••••••••••••••••••••11 6．虚假回波•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••12 7．典型的安装错误•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••13 8．仪表尺寸••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••15 9．法兰外形尺寸图•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••16 10．发射角和虚假反射•••••••••••••••••••••••••••••••••••••••••••••••••••••••••17 11．仪表线性•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••18 12．测量条件•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 13．接线方式•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 14．调试••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 15．技术数据•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••21 16．产品选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••22二导波雷达物位计1．产品概述•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••25 2．仪表介绍••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••26 3．安装指南••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••27 4．接线方式•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••30 5．调试•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••30 6．仪表尺寸•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••31 7．仪表线性••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••32 8．技术参数•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••33 9．产品选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••34三现场信号显示器KT60011．液晶显示仪表技术规格•••••••••••••••••••••••••••••••••••••••••••••••••••••35 2．壳体技术规格•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••35 3．性能•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••35 4．现场信号显示器选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••35 物位计选型参数表••••••••••••••••••••••••••••••••••••••••••••••••••••••••••36一智能型雷达物位计1．产品概述1.1简介KTRD80系列传感器是先进的雷达式物位测量仪表，测量距离最大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4…20mA模拟信号。

雷达物位计选型说明北京中世威科仪表有限公司目录一智能雷达液位计1．产品概述••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1 2．仪表介绍•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••2 3．安装指南•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3 4．导波管内的测量•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9 5．导波管的设计指南•••••••••••••••••••••••••••••••••••••••••••••••••••••••••11 6．虚假回波•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••12 7．典型的安装错误•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••13 8．仪表尺寸••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••15 9．法兰外形尺寸图•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••16 10．发射角和虚假反射•••••••••••••••••••••••••••••••••••••••••••••••••••••••••17 11．仪表线性•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••18 12．测量条件•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 13．接线方式•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 14．调试••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 15．技术数据•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••21 16．产品选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••22二导波雷达物位计1．产品概述•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••25 2．仪表介绍••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••26 3．安装指南••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••27 4．接线方式•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••30 5．调试•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••30 6．仪表尺寸•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••31 7．仪表线性••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••32 8．技术参数•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••33 9．产品选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••34三现场信号显示器KT60011．液晶显示仪表技术规格•••••••••••••••••••••••••••••••••••••••••••••••••••••35 2．壳体技术规格•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••35 3．性能•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••35 4．现场信号显示器选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••35 物位计选型参数表••••••••••••••••••••••••••••••••••••••••••••••••••••••••••36一智能型雷达物位计1．产品概述1.1简介KTRD80系列传感器是先进的雷达式物位测量仪表，测量距离最大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4…20mA模拟信号。

雷达液位计说明书雷达液位计是一种用来测量液体或固体物料在容器中的液位高度的设备。

它利用雷达技术，通过发射和接收微波信号来确定液位的位置。

雷达液位计具有精确、稳定、可靠的特点，广泛应用于石油化工、食品饮料、环保水处理等行业。

一、雷达液位计的工作原理雷达液位计通过发送微波信号，并接收反射回来的信号来测量液位的高度。

它利用微波信号在空气和液体之间的传播速度不同，从而得到液位的位置。

雷达液位计常用的工作频率为6-26GHz，可以适用于不同液体和固体物料的测量。

二、雷达液位计的组成结构1.天线：用于接收和发送微波信号的天线部分，一般采用小角度射频天线，能够准确地捕捉到微波信号的回波。

2.微波发射器和接收器：负责发送和接收微波信号，通过发射和接收微波信号的强度和时间来测量液位的高度。

3.处理器：接收到来自微波发射器和接收器的信号后，通过处理器对信号进行计算和分析，得到液位的高度。

4.显示器：将处理器处理后的信号转化为数字或者模拟形式，显示出液位的高度。

5.供电系统：为雷达液位计提供供电，常用的供电方式有交流电和直流电两种。

三、雷达液位计的优点1.高精度：雷达液位计具有测量精度高，可达到毫米级别的特点。

能够准确地测量液体或固体物料在容器中的液位高度。

2.稳定可靠：由于采用了雷达技术，雷达液位计具有抗干扰性强的特点。

即使在复杂的工作环境中，也能保持稳定和可靠的测量结果。

3.非接触测量：雷达液位计采用无线信号的方式进行测量，无需接触测量物料。

这样可避免了传统测量方法中可能会造成物料污染或堵塞的问题。

4.适用范围广：雷达液位计适用于各种液体和固体物料的测量，如油品、饮料、污水等。

在石油化工、食品饮料、环保水处理等行业中具有广泛的应用。

四、雷达液位计的安装和维护1.安装位置要选在离液体或固体物料较远且不易受到干扰的位置。

2.安装时要注意天线与容器之间的间距，以免影响测量结果。

3.维护时要定期清洁天线和控制器，确保其正常工作。
