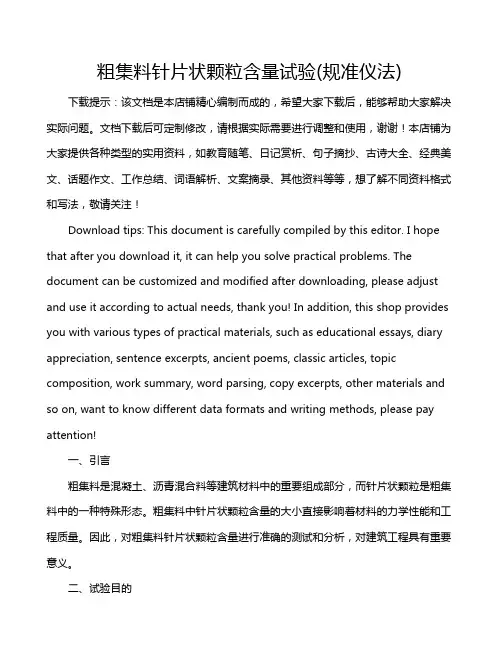

粗集料针片状颗粒含量试验(规准仪法) 下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言粗集料是混凝土、沥青混合料等建筑材料中的重要组成部分，而针片状颗粒是粗集料中的一种特殊形态。
针状规片状规准仪校准规程
1．本规程适用于按JCJ52-2006测试建筑用石子针片状颗粒含量的专用仪器的校准，校准周期为一年。
2．技术要求
2.1仪器应有生产厂家、型号规格、仪器编号。
2.2针状规准仪的档柱、底板以及片状、仪器规准仪应平直，并保持干净、光洁。
2.3针状规准仪
由底板和规准柱组成，其规准柱的净间距和允许偏差见下表：
规准柱间净间距（mm）允许偏差（mm）
17.1 ±0.9
30.6 ±1.2
42.0 ±2.0
54.6 ±3.0
69.6 ±4.0
82.8 ±5.0
2.4片状规准仪
由6个不同规格长孔的规准板和支架组成，其规准仪板上孔洞净宽见下表
孔洞净宽（mm）允许偏差（mm）
2.8 ±0.15
5.1 ±0.25
7.0 ±0.35
9.1 ±0.45
11.6 ±0.55
13.8 ±0.75
3.校准用标准器具
游标卡尺：分度值为0.02mm，量程300mm。
4.校准方法：
4.1 用游标卡尺测量针状规准仪各立柱之间的净距，每一间距测量两次，取平均值；各项净距尺寸需符合2.3的技术要求。
4.2用游标卡尺测量片状规准仪板上的孔洞净宽，每孔测量二处，取平均值。
各项净距尺寸需符合2.4的技术要求。
5.校准结果评定
各项指标全部符合要求。
针片状含量的检测作业指导书4.6.1目的与适用范围1 、本方法适用于测定水泥混凝土使用的 4.75 ㎜以上的粗集料的针状及片状颗粒含量，以百分率计。
2、本方法测定的针片状颗粒，是指使用专用规准仪测定的粗集料颗粒的最小厚度( 或直径 ) 方向与最大长度( 或宽度 ) 方向的尺寸之比小于一定比例的颗粒。
3、本方法测定的粗集料中针片状颗粒的含量，可用于评价集料的形状及其在工程中的适用性。
4.6.2仪具与材料水泥混凝土集料针状规准仪和片状规准仪天平或台秤：感量不大于称量值的0.1 ％。
标准筛：孔径分别为 4.75 ㎜、9.5㎜、16 ㎜、L9 ㎜、 26.5㎜、 31.5 ㎜、 37.5 ㎜，试验时根据需要选用。
4.6.3试验准备将来样在室内风干至表面干燥，并用四分法或分料器法缩分至满足表T0311-2 规定的质量，称量(m) ，然后筛分成表 T0311-2 所规定的粒级备用。
4.6.4试验步骤1、目测挑出接近立方体形状的规则颗粒，将目测有可能属于针片状颗粒的集料按表T0311-2 所规定的粒级用规准仪逐粒对试样进行针状颗粒鉴定，挑出颗粒长度大于针状规准仪上相应间距而不能通过者，为针状颗粒。
2、将通过针状规准仪上相应间距的非针状颗粒逐粒对试样进行片状颗粒鉴定，挑出厚度小于片状规准仪上相应孔宽能通过者，为片状颗粒。
3、称量由各粒级挑出的针状颗粒和片状颗粒的质量，其总质量为m1。
4.6.5计算碎石或砾石中针片状颗粒含量按式(T0311-1) 计算，精确至 0.1 ％。
m1100Qe=m0(T0311-1)式中： Qe——试样的针片状颗粒含量( ％ ) ；m1——试样中所含针状颗粒与片状颗粒的总质量 (g) ；m0——试样总质量(g) 。
碎石中的针片状颗粒含量1.试验目的：测定碎石和卵石中粒径≤37.5mm的针状和片状颗粒的总含量，评定石料质量。
2.试验依据：GB/T14685-2001《建筑用卵石、碎石》。
3.仪器设备：a.针状规准仪与片状规准仪；b.台秤：称量10kg,感冒1g；c.方孔筛：孔径为4.75mm,9.50mm,16.0m0m,19.0mm,26.5mm,31.5mm及37.5mm的筛各一个。
4．试验步骤：4.1按规定取样，并将试样缩分至略大于表1规定的数量，烘干或风干后备用。
最大粒径mm 9.516.019.0 26.531.537.5 63.5 75.0最少试样质量kg0.3 1.0 2.0 3.0 5.0 10.010.010.0表1 针、片状颗粒含量试验所需试样数量4.2称取按表1规定数量的试样一份，精确到1g。
然后按表2规定的粒级按规定进行筛分。
表2 针、片状颗粒含量试验的粒级划分及其相应的规准仪孔宽或间距 mm石子粒级 4.75-9.50 9.50-16.0 16.0-19.0 19.0-26.5 26.5-31.5 31.5-37.5片状规准仪相对应孔宽 2.8 5.1 7.0 9.1 11.6 13.8针状规准仪相对应间距 17.1 30.6 42.0 54.6 69.6 82.84.3按表2规定的粒级分别用规准仪逐粒检验，凡颗粒长度大于针状规准仪上相应距者，为针状颗粒；颗粒厚度小于片状规准仪上相应孔宽者，为片状颗粒。
称出其总质量，精确至1g。
4.4石子粒径大于37.5mm的碎石或卵石可用卡尺检验针片状颗粒，卡尺卡口的设定宽度应符合表3的规定。
表3大于37.5mm颗粒针、片状颗粒含量试验的粒级划分及其相应的卡尺设定宽度 mm石子粒级 37.5-53.0 53.0-63.0 63.0-75.0 75.0-90.0检验片状颗粒的卡尺设定宽度 18.1 23.2 27.6 33.0检验针状颗粒的卡尺设定长度 108.6 139.2 165.6 198.05.结果计算：针片状颗粒含量按下式计算：精确至1%：Qc= G2 G1 ×100式中：Qc—针、片状颗粒含量，%；G1—试样的质量，g；G2—试样中所含针片状颗粒的总质量，g。

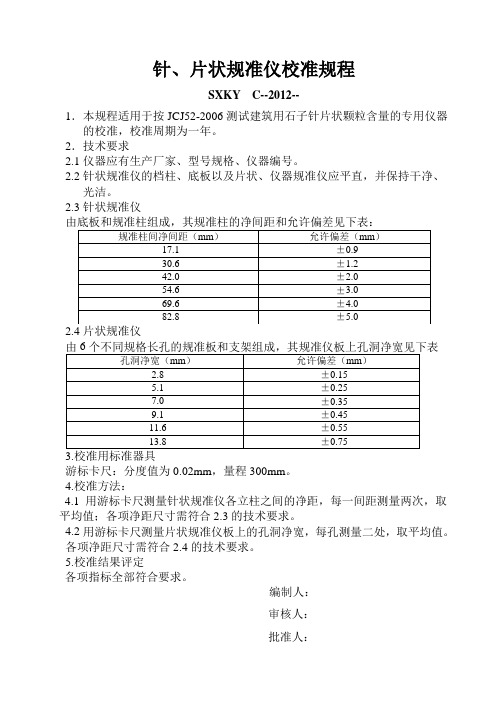

针、片状规准仪校准规程
SXKY C--2012--
1．本规程适用于按JCJ52-2006测试建筑用石子针片状颗粒含量的专用仪器的校准，校准周期为一年。
2．技术要求
2.1仪器应有生产厂家、型号规格、仪器编号。
2.2针状规准仪的档柱、底板以及片状、仪器规准仪应平直，并保持干净、
光洁。
2.3针状规准仪
由底板和规准柱组成，其规准柱的净间距和允许偏差见下表：
游标卡尺：分度值为0.02mm，量程300mm。
4.校准方法：
4.1 用游标卡尺测量针状规准仪各立柱之间的净距，每一间距测量两次，取平均值；各项净距尺寸需符合2.3的技术要求。
4.2用游标卡尺测量片状规准仪板上的孔洞净宽，每孔测量二处，取平均值。
各项净距尺寸需符合2.4的技术要求。
5.校准结果评定
各项指标全部符合要求。
编制人：
审核人：
批准人：
针、片状规准仪校准记录表
使用部门：仪器编号：校准编号：
生产厂家：型号规格：操作室温度：
校准人：复核人：校准日期：年月日
针、片状规准仪校准量值传递方框图
编制：审定：。

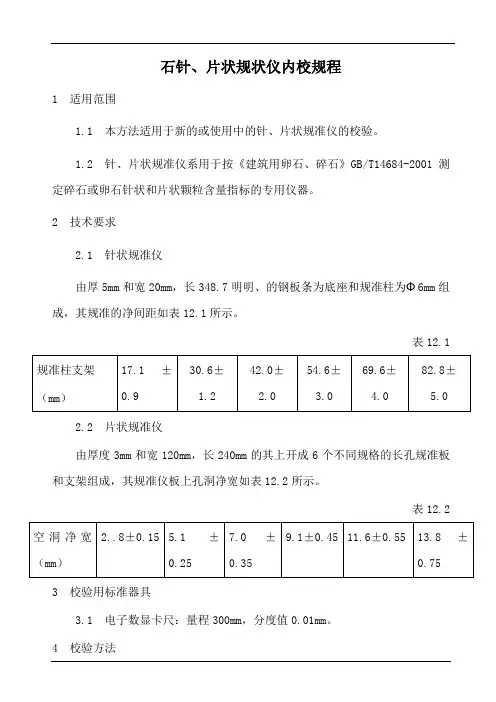

石针、片状规状仪内校规程
1 适用范围
1.1 本方法适用于新的或使用中的针、片状规准仪的校验。
1.2 针、片状规准仪系用于按《建筑用卵石、碎石》GB/T14684-2001测定碎石或卵石针状和片状颗粒含量指标的专用仪器。
2 技术要求
2.1 针状规准仪
由厚5mm和宽20mm，长348.7明明、的钢板条为底座和规准柱为Φ6mm组成，其规准的净间距如表12.1所示。
表12.1
2.2 片状规准仪
由厚度3mm和宽120mm，长240mm的其上开成6个不同规格的长孔规准板和支架组成，其规准仪板上孔洞净宽如表12.2所示。
表12.2
3 校验用标准器具
3.1 电子数显卡尺：量程300mm，分度值0.01mm。
4 校验方法
4.1 用电子数显卡尺测量针状规准仪各立柱之间的净距，每一个间距测量两次，取平均值。
4.2 用电子数显卡尺测量片状规准仪板上的孔洞净宽，每孔测量二次，取平均值。
5 校验结果评定
5.1 凡经检验符合本方法要求的针、片状规准仪可认为合格。
不符合上述要求的应更新。
5.2 校验周期壹年。
6 附录
6.1 校验记录见后附表
碎石针、片状规准仪检验记录
校验日期：年月日校验编号：
复核：校验：。
粗集料针片状颗粒含量规准仪法
1.仪器设备
①针状规准仪和片状规准仪
②台秤：称量30kg，感量1g
③方孔筛：孔径依次为4.75mm、9.5mm、16.0 mm、
19.0 mm、26.5 mm的方孔筛以及筛的底盘和盖各一只
④毛刷、浅盘等
2.试验步骤
①称取干燥的碎石3kg(按公称最大粒径为
26.5mm称量)一份按粗集料筛分试验方法筛分，称取各筛筛余量并记录。
②将各筛筛余集料逐级通过针片状鉴定。
首先目测挑出接近立方体形状的规则颗粒，将目测有可能是针片状的颗粒集料按规定的通过规准仪所对应孔径的鉴定。
③挑出颗粒长度大于针状规准仪上相应间距而不能通过的为针状颗粒；挑出颗粒厚度小于相应孔宽能通过的为片状颗粒。
④称取各筛上的针、片状质量并记录,其总质量为m1。
3.结果计算与评定：精确至0.1％
Q e=m1/m0×100
式中 Q e——针片状颗粒含量（％）
m1——试样中针片状颗粒的总质量（g）。
m0——试样总质量（g）。

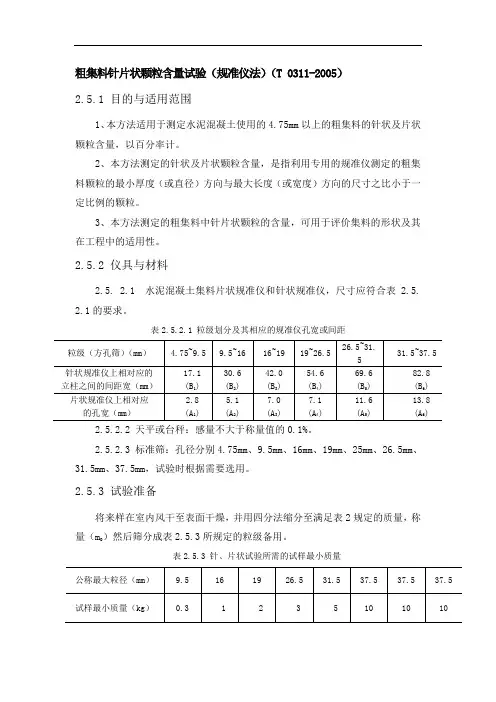

粗集料针片状颗粒含量试验（规准仪法）（T 0311-2005）2.5.1 目的与适用范围1、本方法适用于测定水泥混凝土使用的4.75mm以上的粗集料的针状及片状颗粒含量，以百分率计。
2、本方法测定的针状及片状颗粒含量，是指利用专用的规准仪测定的粗集料颗粒的最小厚度（或直径）方向与最大长度（或宽度）方向的尺寸之比小于一定比例的颗粒。
3、本方法测定的粗集料中针片状颗粒的含量，可用于评价集料的形状及其在工程中的适用性。
2.5.2 仪具与材料2.5. 2.1 水泥混凝土集料片状规准仪和针状规准仪，尺寸应符合表 2.5.2.1的要求。
表2.5.2.1 粒级划分及其相应的规准仪孔宽或间距2.5.2.2 天平或台秤：感量不大于称量值的0.1%。
2.5.2.3 标准筛：孔径分别4.75mm、9.5mm、16mm、19mm、25mm、26.5mm、31.5mm、37.5mm，试验时根据需要选用。
2.5.3 试验准备将来样在室内风干至表面干燥，并用四分法缩分至满足表2规定的质量，称量（m）然后筛分成表2.5.3所规定的粒级备用。
表2.5.3 针、片状试验所需的试样最小质量2.5.4 试验步骤2.5.4.1 目测挑出接近立方体形状的规则颗粒，将目测有可能属于针片状颗粒的集料按表2.5.3所规定的粒级用规准仪逐粒对试样进行针状颗粒鉴定，挑出颗粒长度大于针状规准仪上相应间距而不能通过者，为针状颗粒。
2.5.4.2 将通过针状规准仪夯相应间距的非针状颗粒逐粒对试样进行片状颗粒鉴定，挑出厚度小于片状规准仪上相应孔宽能通过者，为片状颗粒。
2.5.4.3 称量由各粒级挑出的针状和片状颗粒的质量，其总质量为（m1）。
2.5.5 计算碎石或砾石中针、片状颗粒含量按下式计算，准确至0.1%。
1 0100e mQm=⨯式中：eQ──试样的针、片状颗粒含量，%；1m──试样中所含针、片状颗粒的总质量，g；m──试样总质量，g。
注：如果需要可以分别计算针状颗粒和片状颗粒的含量百分数。

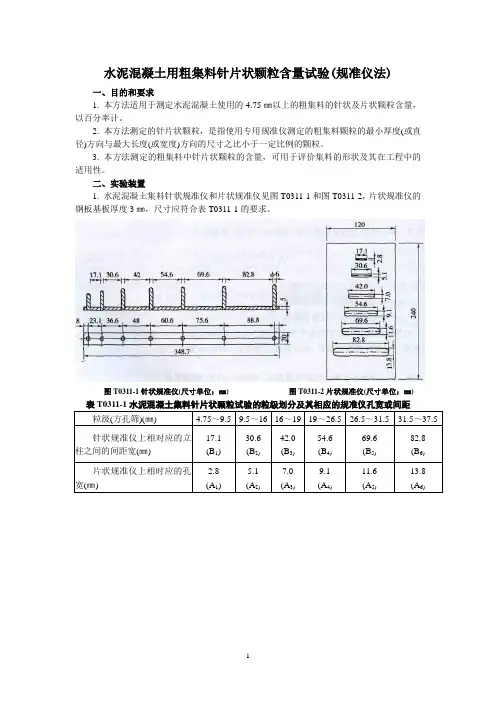

水泥混凝土用粗集料针片状颗粒含量试验(规准仪法)一、目的和要求1. 本方法适用于测定水泥混凝土使用的4.75㎜以上的粗集料的针状及片状颗粒含量，以百分率计。
2. 本方法测定的针片状颗粒，是指使用专用规准仪测定的粗集料颗粒的最小厚度(或直径)方向与最大长度(或宽度)方向的尺寸之比小于一定比例的颗粒。
3. 本方法测定的粗集料中针片状颗粒的含量，可用于评价集料的形状及其在工程中的适用性。
二、实验装置1. 水泥混凝土集料针状规准仪和片状规准仪见图T0311-1和图T0311-2，片状规准仪的钢板基板厚度3㎜，尺寸应符合表T0311-1的要求。
图T0311-1针状规准仪(尺寸单位：㎜) 图T0311-2片状规准仪(尺寸单位：㎜)图2-1 针状规准仪及片状规准仪2. 天平或台秤：感量不大于称量值的0.1％。
3. 标准筛：孔径分别为4.75㎜、9.5㎜、16㎜、19㎜、26.5㎜、31.5㎜、37.5㎜，试验时根据需要选用。
图2-2 标准筛三、实验步骤1．试验准备将来样在室内风干至表面干燥，并用四分法或分料器法缩分至满足表T0311-2规定的质量，称量(m)，然后筛分成表T0311-2所规定的粒级备用。
表T0311-2针片状颗粒试验所需的试样最小质量2．目测挑出接近立方体形状的规则颗粒，将目测有可能属于针片状颗粒的集料按表T0311-1所规定的粒级用规准仪逐粒对试样进行针状颗粒鉴定，挑出颗粒长度大于针状规准仪上相应间距而不能通过者，为针状颗粒。
3．将通过针状规准仪上相应间距的非针状颗粒逐粒对试样进行片状颗粒鉴定，挑出厚度小于片状规准仪上相应孔宽能通过者，为片状颗粒。
4．称量由各粒级挑出的针状颗粒和片状颗粒的质量，其总质量为m1。
四、实验结果与计算碎石或砾石中针片状颗粒含量按式(T0311-1)计算，精确至0.1％。
Q e=10100mm(T0311-1)式中：Q e——试样的针片状颗粒含量(％)；m1——试样中所含针状颗粒与片状颗粒的总质量(g)；m0——试样总质量(g)。
粗集料针片状颗粒含量试验（规准仪法）（T 0311-2005）2.5.1 目的与适用范围1、本方法适用于测定水泥混凝土使用的4.75mm以上的粗集料的针状及片状颗粒含量，以百分率计。
2、本方法测定的针状及片状颗粒含量，是指利用专用的规准仪测定的粗集料颗粒的最小厚度（或直径）方向与最大长度（或宽度）方向的尺寸之比小于一定比例的颗粒。
3、本方法测定的粗集料中针片状颗粒的含量，可用于评价集料的形状及其在工程中的适用性。
2.5.2 仪具与材料2.5. 2.1 水泥混凝土集料片状规准仪和针状规准仪，尺寸应符合表2.5. 2.1的要求。
表2.5.2.1 粒级划分及其相应的规准仪孔宽或间距2.5.2.2 天平或台秤：感量不大于称量值的0.1%。
2.5.2.3 标准筛：孔径分别 4.75mm、9.5mm、16mm、19mm、25mm、26.5mm、31.5mm、37.5mm，试验时根据需要选用。
2.5.3 试验准备将来样在室内风干至表面干燥，并用四分法缩分至满足表2规定的质量，称量（m0）然后筛分成表2.5.3所规定的粒级备用。
表2.5.3 针、片状试验所需的试样最小质量2.5.4 试验步骤2.5.4.1 目测挑出接近立方体形状的规则颗粒，将目测有可能属于针片状颗粒的集料按表2.5.3所规定的粒级用规准仪逐粒对试样进行针状颗粒鉴定，挑出颗粒长度大于针状规准仪上相应间距而不能通过者，为针状颗粒。
2.5.4.2 将通过针状规准仪夯相应间距的非针状颗粒逐粒对试样进行片状颗粒鉴定，挑出厚度小于片状规准仪上相应孔宽能通过者，为片状颗粒。
2.5.4.3 称量由各粒级挑出的针状和片状颗粒的质量，其总质量为（m1）。
2.5.5 计算碎石或砾石中针、片状颗粒含量按下式计算，准确至0.1%。
1 0100e mQm=⨯式中：eQ──试样的针、片状颗粒含量，%；1m──试样中所含针、片状颗粒的总质量，g；m──试样总质量，g。
注：如果需要可以分别计算针状颗粒和片状颗粒的含量百分数。
水泥混凝土用粗集料针片状规准仪（自校）检定规程
（依据JTG E30-2005 T0311-2005编制）
本规程适用于新制造和使用中的水泥混凝土用粗集料针片状规准仪的检定。
㈠概述
水泥混凝土用粗集料针片状规准仪是测定水泥混凝土粗集料针状、片状颗粒含量试验方法中界定针状、片状颗粒的工具，其结构尺寸应符合技术的要求。
㈡技术要求
1．水泥混凝土用粗集料针片状规准仪由钢制成，分为针状规准仪和片状规准仪两部分，仪器表面应光滑、无锈蚀。
2．针状规准仪：
⑴针状规准仪基板：长度：348.7mm；宽度：20mm；厚度：5mm。
⑵针状规准仪上对应的立柱之间的间距：
3．片状规准仪：
⑴片状规准仪基板：长度：240mm；宽度：120mm；厚度：3mm。
⑵片状规准仪上对应的孔长和孔宽：
㈢检验用器具
1．游标卡尺：读数精度0.02mm。
㈣检验项目和检定方法
1．针状规准仪的检定
⑴针状规准仪基板厚度的检定
用游标卡尺检测。
⑵针状规准仪上对应的立柱之间的间距的检定
用游标卡尺检测。
2．片状规准仪的检定
⑴片状规准仪基板厚度的检定
用游标卡尺检测。
⑵片状规准仪上对应的孔长和孔宽的检定
用游标卡尺检测。
㈤检定结果处理
1．水泥混凝土用粗集料针片状规准仪应全部符合技术要求方为合格。
2．检定周期为一年。
附录一
水泥混凝土用粗集料针片状规准仪（自校）检定记录
检定员：核验员：。
交通工程检测有限公司针片状规准仪自校规程1、目的为了数据的准确性。
2、适用范围适用于新购设备与检定到期的设备。
3、技术要求3.1公路工程用针片状规准仪针状柱间距分别为17.1mm±0.2mm、30.6mm±0.3mm、42.0mm±0.4mm54.6mm±0.5mm、69.6mm±0.5mm、82.8mm±0.5mm。
片状规准仪尺寸分别为2.8mm±0.1mm*17.1mm±0.2mm、5.1mm±0.1mm*30.6mm±0.3mm7.0mm±0.1mm*42.0mm±0.4mm、9.1mm±0.1mm*54.6mm±0.5mm11.6mm±0.1mm*69.6mm±0.5mm、13.8mm±0.2mm*82.8mm±0.5mm3.2水运工程用针片状规准仪针状规准仪柱间距分别为18.0mm±0.2mm、31.2mm±0.3mm、43.2mm±0.4mm54.0mm±0.5mm、67.8mm±0.5mm、85.8mm±0.5mm。
片状规准仪尺寸分别为3.0mm±0.1mm*18.0mm±0.2mm、5.2mm±0.1mm*31.2mm±0.3mm7.2mm±0.1mm*43.2mm±0.4mm、9.0mm±0.1mm*54.0mm±0.5mm11.3mm±0.1mm*67.8mm±0.5mm、14.3mm±0.2mm*85.8mm±0.5mm3.3表面光洁、无破损、柱固定牢固。
4、校验用标准器具4.1 游标卡尺：量程(0~200mm),分度值0.02mm ；5、校验步骤5.1目测检验外观状况；5.2用已校游标卡尺进行测量，检查各部位尺寸,每部位测二个数值，取平均值；6、结果判定必须满足技术要求的全部指标，判为合格，贴上合格标识。
文件制修订记录
本方法适用新购使用中或检修后的针片状规准仪对砼用碎石或卵石进行针状颗粒的检查的专用仪器的测试。
2.0技术要求
2.1规准仪材质要均匀、不得有生锈、凹凸等缺陷。
2.2针状规准仪由厚度5mm、宽20mm、长348.7mm的钢条板制成的底座和直径为6mm的规准仪立柱组成，片状规准仪由厚度3mm、宽120mm、长240mm的开成6个不同规格的长孔规格板和支架组成。
2.3针片状规准仪立柱间距和孔宽孔长要求见表
针片状规准仪规格要求
3.1外观检查
3.2针片状规准仪立柱间距。
3.3片状规准仪孔宽。
3.4片状规准仪孔长
4.0校准环境及校准器具
4.1校准环境：校准工作应在室内进行，环境温度（25±10）℃，相对湿度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。
4.2校准器具：游标卡尺量程不小于200mm，分度值0.02mm。
5.0校准方法
5.1外观检查：按照本方法2.1条、2.2条要求进行外观检查。
5.2针状规准仪立柱间距校准：用游标卡尺测量针状规准仪隔离柱之间的净距，每一间距测量3次，应在最上边、中间和最下边分别测量，均不得超过要求。
5.3片状规准仪孔宽校准：用游标卡尺测量片状规准仪孔宽，每孔测量3次，分别在中间和两端测量，均不得超过要求。
5.4片状规准仪孔长校准：用游标卡尺测量片状规准仪孔长。
6.0测试周期
测试周期一般不超过12个月。
7.0结果处理
填写校准记录表，提交审核确认。
针片状规准仪校验记录表。
水泥混凝土用粗集料针片状颗粒含量试验(规准仪法) 1 目的与适用范围1.1 本方法适用于测定水泥混凝土使用的5mm以上的粗集料的针状及片状颗粒含量，以百分率计。
1.2 本方法测定的针片状颗粒，是指利用专用的规准仪测定的粗集料颗粒的最小厚度(或直径)方向与最大长度(或宽度)方向的尺寸之比小于一定比例的颗粒。
1.3 本方法测定的粗集料中针片状颗粒的含量，可用于评价集料的形状和抗压碎的能力，以评定其在工程中的适用性。
2 仪具与材料2.1 水泥混凝土集料片状规准仪和针状规准仪见图1和图2，尺寸应符合表1的要求。
欠图两幅水泥混凝土集料针、片状颗粒试验的粒级划分及其相应的规准仪孔宽或间距2.2 天平或台秤：感量不大于称量值的0.1%。
2.3 标准筛：孔径分别为5mm、10mm、16mm、20mm、25mm、31.5mm、40mm的圆孔筛，根据需要选用。
3 试验准备将来样在室内风干至表面干燥，并用四分法缩分至满足表2规定的质量，称量(m0)，然后筛分成表2所规定的粒级备用。
针、片状试验所需的试样最小质量表24 试验步骤4.1 按表2所规定的粒级用规准仪逐粒对试样进行鉴定，凡颗粒长度大于针状规准仪上相应间距者，为针状颗粒，厚度小于片状规准仪上相应孔宽者，为片状颗粒。
4.2 称量由各粒级挑出的针状和片状颗粒的总量(m1).5 碎石或砾石中针、片状颗粒含量按式(1)计算，准确至0.1%。
Q e=m1/m0*100式中：Q e--试样的针、片状颗粒含量，%；m1--试样中所含针、片状颗粒的总质量，g；m0--试样总质量，g；条文说明原规程对粗集料的针片状颗粒的测定方法，无论是用于水泥混凝土还是沥青路面都可以用规准仪测定，混淆了沥青路面集料针片状含量测定方法。
本方法仅适用于水泥混凝土集料，图1片状规准仪的尺寸比例为1:6，但是实际上通过该孔的集料的比例不一定是小于1:6的。
以5mm~10mm集料为例，用间距24mm(实际宽18mm)鉴定，凡是颗粒长度大于此间距者为针状颗粒，大于此长度的颗粒意味着长度为5~10mm的4.8~2.4倍者为针状颗粒；再用3mm宽的片状规准仪鉴定，凡是厚度小于孔宽的为片状颗粒，小于此孔宽的颗粒意味着宽度小于5mm~10mm的1.6~3.3倍者皆为片状颗粒，从定义上就是不严密的，由于水泥混凝土对集料的要求没有沥青混合料严格，所以本方法不适用于沥青混合料集料，这一点与游标卡尺法测量的不一样。
粗集料针片状颗粒含量试验（规准仪法）（T 0311-2005）2.5.1 目的与适用范围1、本方法适用于测定水泥混凝土使用的4.75mm以上的粗集料的针状及片状颗粒含量，以百分率计。
2、本方法测定的针状及片状颗粒含量，是指利用专用的规准仪测定的粗集料颗粒的最小厚度（或直径）方向与最大长度（或宽度）方向的尺寸之比小于一定比例的颗粒。
3、本方法测定的粗集料中针片状颗粒的含量，可用于评价集料的形状及其在工程中的适用性。
2.5.2 仪具与材料2.5. 2.1 水泥混凝土集料片状规准仪和针状规准仪，尺寸应符合表 2.5.2.1的要求。
表2.5.2.1 粒级划分及其相应的规准仪孔宽或间距2.5.2.2 天平或台秤：感量不大于称量值的0.1%。
2.5.2.3 标准筛：孔径分别4.75mm、9.5mm、16mm、19mm、25mm、26.5mm、31.5mm、37.5mm，试验时根据需要选用。
2.5.3 试验准备将来样在室内风干至表面干燥，并用四分法缩分至满足表2规定的质量，称量（m）然后筛分成表2.5.3所规定的粒级备用。
表2.5.3 针、片状试验所需的试样最小质量2.5.4 试验步骤2.5.4.1 目测挑出接近立方体形状的规则颗粒，将目测有可能属于针片状颗粒的集料按表2.5.3所规定的粒级用规准仪逐粒对试样进行针状颗粒鉴定，挑出颗粒长度大于针状规准仪上相应间距而不能通过者，为针状颗粒。
2.5.4.2 将通过针状规准仪夯相应间距的非针状颗粒逐粒对试样进行片状颗粒鉴定，挑出厚度小于片状规准仪上相应孔宽能通过者，为片状颗粒。
2.5.4.3 称量由各粒级挑出的针状和片状颗粒的质量，其总质量为（m1）。
2.5.5 计算碎石或砾石中针、片状颗粒含量按下式计算，准确至0.1%。
1 0100e mQm=⨯式中：eQ──试样的针、片状颗粒含量，%；1m──试样中所含针、片状颗粒的总质量，g；m──试样总质量，g。
注：如果需要可以分别计算针状颗粒和片状颗粒的含量百分数。
针片状规准仪使用说明书
一、概述
ZP-1针片状规准仪主要用于混凝土骨料的分级筛选，即测定水泥混凝土使用的4.75㎜以上的粗集料的针状及片状颗粒含量，以百分率计。
测定的粗集料中针片状颗粒的含量，可用于评价集料的形状及其在工程中的适用性。
好仪器，好资料，尽在沧州建仪（）。
欢迎查询。
打造中国建仪销售第一品牌，树立沧州产品全新形象
二、主要技术参数:；
片状粒级分孔宽：3,5.2,7.2,9,11.3,14.3mm；
片状粒级分间距：18,31.2,43.2,54,67.8,85.8mm；
三、试验规程
1、目测挑出接近立方体形状的规则颗粒，将目测有可能属于针片状颗粒的集料按表T0311-2所规定的粒级用规准仪逐粒对试样进行针状颗粒鉴定，挑出颗粒长度大于针状规准仪上相应间距而不能通过者，为针状颗粒。
2、将通过针状规准仪上相应间距的非针状颗粒逐粒对试样进行片状颗粒鉴定，挑出厚度小于片状规准仪上相应孔宽能通过者，为片状颗粒。
3、称量由各粒级挑出的针状颗粒和片状颗粒的质量，其总质量为m1。
四、注意事项：
1.每次使用后，应洗净擦干。
2.非试验人员不得使用本仪器。
3.试验在进行过程中不得离开或与人闲谈。
4.应放置在无尘、无腐蚀常温的环境中。
5.使用本产品前，请仔细阅读说明书，并妥善保管好说明书。
