6 连续时间信号的采样

连续时间信号的采样培训一、采样的定义和原理采样是指将连续时间信号在时间上进行离散化，即在一定时间间隔内对信号进行采集。

采样的目的是将连续时间信号转化为离散时间信号，使得信号能够通过计算机等数字设备进行处理和传输。

采样的原理是利用采样定理，即尼奎斯特采样定理，它规定了一个信号必须以至少两倍于信号最高频率的样本率进行采样，才能完全恢复原始信号。

具体而言，如果信号的最高频率为fmax，则采样频率fs必须满足fs≥2fmax。

二、常用的采样方法1. 理想采样理想采样是最简单且最理想的一种采样方法，它假设采样过程中不引入任何失真。

理想采样的原理是在采样时将连续时间信号直接抽取出特定时间点的信号值，并保持不变。

然而，在实际应用中，由于采样器的限制，无法完全遵循理想采样，会引入采样误差。

2. 均匀采样均匀采样是常见的一种采样方法，它使用固定的时间间隔对信号进行采样。

均匀采样能够简化处理过程，适用于需要周期性采样的信号。

然而，如果采样频率不符合尼奎斯特采样定理，会出现采样失真和混叠等问题。

3. 非均匀采样非均匀采样是根据信号的特点选择合适的采样点进行采样，不固定时间间隔进行采样。

非均匀采样能够有效提高采样效率和质量，适用于信号变化很快的情况。

但是，非均匀采样需要更复杂的处理过程，并且对系统时钟要求较高。

三、采样频率的选择采样频率的选择是采样过程中非常重要的一步，它直接影响到信号的重建质量。

通常来说，采样频率应大于信号的最高频率，以避免混叠现象发生。

而为了获得更好的重建结果，采样频率的选择应大于2倍信号最高频率，即要满足尼奎斯特采样定理。

当采样频率与信号频率非常接近时，会出现赫讲限制现象，即信号的高频部分出现大量高频噪声。

因此，采样频率的选择应远大于信号频率，以确保采样的准确性和信号的完整性。

四、采样的相关技术在采样过程中，除了以上讨论的采样方法和采样频率的选择外，还需要考虑一些相关技术，以保证采样的准确性和有效性。

1.若一模拟信号为带限信号，且对其抽样满足奈奎斯特条件，则只要将抽样信号通过_____A____即可完全不失真恢复原信号。

A、理想低通滤波器B、理想高通滤波器C、理想带通滤波器D、理想带阻滤波器2.下列哪一个单位抽样响应所表示的系统不是因果系统___D__A、.h(n)=δ(n)+δ(n-10)B、h(n)=u(n)C、h(n)=u(n)-u(n-1)D、 h(n)=u(n)-u(n+1)3.若序列的长度为M，要能够由频域抽样信号X(k)恢复原序列，而不发生时域混叠现象，则频域抽样点数N需满足的条件是_____A_____。

≥M ≤M≤2M ≥2M4.以下对双线性变换的描述中不正确的是__D_________。

A.双线性变换是一种非线性变换B.双线性变换可以用来进行数字频率与模拟频率间的变换C.双线性变换把s平面的左半平面单值映射到z平面的单位圆内D.以上说法都不对5、信号3(n)Acos(n)78xππ=-是否为周期信号，若是周期信号，周期为多少？A、周期N=37πB、无法判断C、非周期信号D、周期N=146、用窗函数设计FIR滤波器时，下列说法正确的是___a____。

A、加大窗函数的长度不能改变主瓣与旁瓣的相对比例。

B、加大窗函数的长度可以增加主瓣与旁瓣的比例。

C、加大窗函数的长度可以减少主瓣与旁瓣的比例。

D、以上说法都不对。

7.令||()nx n a=，01,a n<<-∞≤≤∞，()[()]X Z Z x n=，则()X Z的收敛域为__________。

A 、1||a z a -<<B 、1||a z a -<<C 、||a z <D 、1||z a -< 。

点FFT 所需乘法（复数乘法）次数为____D___。

A 、2N log NB 、NC 、2ND 、2log 2NN 9、δ(n)的z 变换是AA. 1B.δ(w)C. 2πδ(w)D. 2π 10、下列系统(其中y(n)是输出序列，x(n)是输入序列)中__ C___属于线性系统。

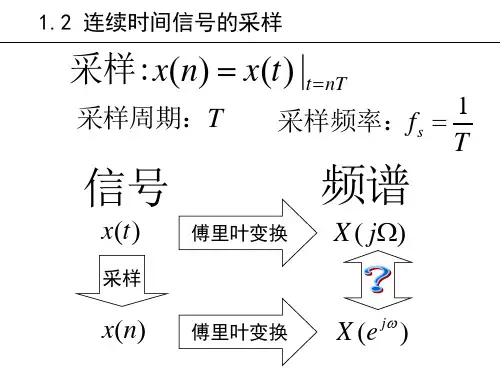

实验一 连续时间信号的采样一、实验目的进一步加深对采样定理和连续信号傅立叶变换的理解。

二、实验原理采样定理如果采样频率sF 大于有限带宽信号)(t x a 带宽0F 的两倍，即2F F s >则该信号可以由它的采样值)()(s a nT x n x =重构。

否则就会在)(n x 中产生混叠。

该有限带宽模拟信号的02F 被称为乃魁斯特频率。

熟悉如何用MATLAB 语言实现模拟信号表示严格地说，除了用符号处理工具箱(Symbolics)外，不可能用MATLAB 来分析模拟信号。

然而如果用时间增量足够小的很密的网格对)(t x a 采样，就可得到一根平滑的曲线和足够长的最大时间来显示所有的模态。

这样就可以进行近似分析。

令t∆是栅网的间隔且sT t <<∆，则)()(t m x m x a G ∆=∆可以用一个数组来仿真一个模拟信号。

不要混淆采样周期s T 和栅网间隔t ∆，因为后者是MATLAB 中严格地用来表示模拟信号的。

类似地，付利叶变换关系也可根据（2）近似为：∑∑Ω-∆Ω-∆=∆≈Ωmj G mtm j G a em x t t em x j X )()()(现在，如果)(t x a （也就是)(m x G ）是有限长度的。

则公式（3）与离散付利叶变换关系相似，因而可以用同样的方式以MATLAB 来实现，以便分析采样现象。

三、实验内容 A 、100021()ta X t e-=的采样：1、 以10000s F =样本/秒采样1()a X t 得到1()X n 。

Dt=0.00005; t=-0.005:Dt:0.005; xa=exp(-1000*abs(2*t));Ts=0.0001;n=-50:1:50;x=exp(-1000*abs(n*2*Ts)); K=500; k=0:1:K; w=pi*k/K; X=x*exp(-j*n'*w); X=real(X);w=[-fliplr(w),w(2:K+1)]; X=[fliplr(X),X(2:K+1)]; subplot(1,1,1)subplot(2,1,1);plot(t*1000,xa); xlabel('t 毫秒'); ylabel('x1(n)');title('离散信号');hold onstem(n*Ts*1000,x);gtext('Ts=0.1毫秒');hold off subplot(2,1,2); plot(w/pi,X);xlabel('以pi 为单位的频率'); ylabel('X1(w)');title('连续时间傅立叶变换');上面的图中，把离散信号)(1n x 和1()a X t 叠合在一起以强调采样。

连续时间信号的采样与重构及其实现
信号处理是现代通信系统中至关重要的一环，其中采样与重构是
一种基本的信号处理技术。

在连续时间信号处理中，采样的作用是将
信号从连续时间域转换为离散时间域。

而重构的作用则是将离散时间
域信号重新转换为连续时间信号，以便于信号的处理和传输。

在采样的过程中，需要将连续时间信号按照一定的时间间隔进行
取样，得到一个离散时间序列。

采样过程中最关键的参数是采样频率，也就是每秒采用的样本数，通常用赫兹（Hz）表示。

采样频率越高，
离散时间序列的准确性就越高，但同时也会增加采样处理的复杂度。

重构的过程则是将离散时间信号恢复成连续时间信号。

由于采样
本身会将连续时间信号进行离散化处理，因此需要进行一定的插值和
滤波处理才能够准确地重构信号。

常见的重构算法包括插值算法、直
接复制算法和最小均方误差算法等。

在实现上，采样和重构的算法都需要借助于一定的数学模型和计
算机技术。

在现代通信系统中，基于数字信号处理技术的采样和重构
算法广泛应用于音频信号、视频信号、图像信号等多种信号处理领域。

数学模型包括傅里叶变换、拉普拉斯变换、小波变换等等。

总之，采样和重构是现代通信系统中非常重要的信号处理技术，
对于准确传输和处理信号具有至关重要的作用。

采用数字信号处理技
术可以实现高效的采样和重构，为现代通信系统的发展提供重要的支撑。

信号与系统公式总结在信号与系统的学习过程中，公式总结是非常重要的，它可以帮助我们更好地理解和掌握知识。

下面将对信号与系统中常见的公式进行总结，希望能够对大家的学习有所帮助。

一、基本概念公式总结。

1. 信号的分类：连续时间信号，x(t)。

离散时间信号，x[n]2. 基本信号：单位冲激函数，δ(t)或δ[n]阶跃函数，u(t)或u[n]3. 基本性质：奇偶性，x(t) = x(-t)，x[n] = x[-n]周期性，x(t) = x(t+T)，x[n] = x[n+N]二、时域分析公式总结。

1. 基本运算：时移性质，x(t-t0)或x[n-n0]反褶性质，x(-t)或x[-n]放大缩小，Ax(t)或Ax[n]2. 基本运算公式：加法，x1(t) + x2(t)或x1[n] + x2[n]乘法，x1(t)x2(t)或x1[n]x2[n]三、频域分析公式总结。

1. 傅里叶变换：连续时间信号，X(ω) = ∫x(t)e^(-jωt)dt。

离散时间信号，X(e^jω) = Σx[n]e^(-jωn)。

2. 傅里叶变换性质：线性性质，aX1(ω) + bX2(ω)。

时移性质，x(t-t0)对应X(ω)e^(-jωt0)。

频移性质，x(t)e^(jω0t)对应X(ω-ω0)。

四、系统分析公式总结。

1. 系统性质：线性性，y(t) = ax1(t) + bx2(t)。

时不变性，y(t) = x(t-t0)对应h(t-t0)。

2. 系统时域分析：离散卷积，y[n] = Σx[k]h[n-k]连续卷积，y(t) = ∫x(τ)h(t-τ)dτ。

3. 系统频域分析：系统函数，H(ω) = Y(ω)/X(ω)。

五、采样定理公式总结。

1. 采样定理：连续信号采样，x(t)对应x[n]，x[n] = x(nT)。

重建滤波器，h(t) = Tsinc(πt/T)。

六、傅里叶级数公式总结。

1. 傅里叶级数：周期信号的傅里叶级数展开。
