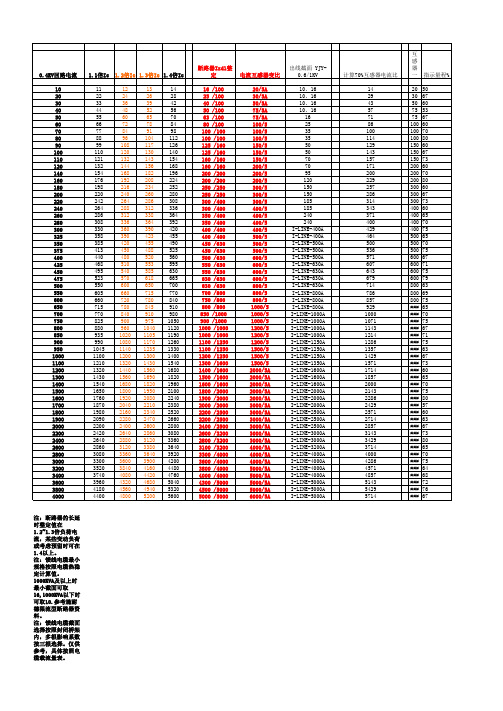

0.4kV断路器极数的选用

断路器的选择原则1、一般选用原则(1)根据用途选择断路器的型式及极数；根据最大工作电流选择断路器的额定电流；根据需要选择脱扣器的类型、附件的种类和规格。

具体要求是：①断路器的额定工作电压≥线路额定电压；②断路器的额定短路通断能力≥线路计算负载电流；③断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；④线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣整定电流；⑤断路器欠压脱扣器额定电压等于线路额定电压；⑥断路器的分励脱扣器额定电压等于控制电源电压；⑦电动传动机构的额定工作电压等于控制电源电压；⑧断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6倍。

(2)采取断路器作为单台电动机的短路保护时，瞬时脱扣器的整定电流为电动机启动电流的1. 35倍（DW系列断路器）或1.7倍（DZ系列断路器）。

(3)采用断路器作为多台电动机的短路保护时，瞬时脱扣器的整定电流为1.3倍最大一台电动机的启动电流再加上其余电动机的工作电流。

(4)采用断路器作为配电变压器低压侧总开关时，其分断能力应大于变压器低压侧的短路电流值，脱扣器的额定电流不应小于变压器的额定电流，短路保护的整定电流一般为变压器额定电流的6-10倍；过载保护的的整定电流等于变压器的额定电流。

(5)初步选定断路器的类型和等级后，还要与上、下级开关的保护特性进行配合，以免越级跳闸，扩大事故范围。

2、电动机保护用断路器的选用电动机保护用断路器可分为两类：一类是指断路器只作保护而不负担正常操作；另一类是指断路器需兼作保护和不频繁操作之用。

后一类情况需考虑操作条件和电寿命。

电动机保护用断路器的选用原则为：(1) 长延时电流整定值等于电动机额定电流。

(2) 瞬时整定电流：对保护笼型电动机的断路器，瞬时整定电流等于（8-15）倍电动机额定电流，取决于被保护电动机的型号、容量和启动条件；对于保护绕线转子电动机的断路器，瞬时整定电流等于（3-6）倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量和启动条件。

断路器分断能力的选择和使用最近几年与断路器的使用者相互磋商、探讨，并在专业刊物上阅读了一些断路器选用的文章，感到收益很大,但又觉得断路器的设计、制造者与用户之间由于沟通和宣传不够，致使用户在选择低压断路器上还存在一部分偏失。

据此,笔者拟再次论述断路器的选择和应用，以期抛砖引玉、去伪存真。

一、根据线路预期短路电流的计算，来选择断路器的分断能力。

精确的线路预期短路电流的计算是一项极其繁琐的工作。

因此便有一些误差不是很大，而工程上可以被接受的简捷计算方法:(1)、对于10/0.4KV电压等级的变压器,可以考虑高压侧的短路容量为无穷大（10KV侧的短路容量一般为200—400MVA，甚至更大，因此按无穷大来考虑，其误差不足10％).(2)、GB50054-95《低压配电设计规范》中的2。

1。

2条规定:“当短路点附近所接电动机的额定电流之和超过短路电流的1％时,应计入电动机反馈电流的影响”。

若短路电流为30KA，取其1%，应是300A，电动机的总功率约在160KW左右,且是同时启动使用时,此时计入的反馈电流应是6。

5∑In。

（3)、变压器的阻抗电压UK(%)表示变压器副边短接(路）,原边慢慢增加电压，当副边电流达到其额定电流时，原边电压为其额定电压的百分值。

因此当原边电压为额定电压时,副边电流就是它的预期短路电流。

阻抗电压(Impedance Voltage)是将变压器的二次绕组短路，使一次绕组电压慢慢加大，当二次绕组的短路电流达到额定电流时，一次绕组所施加的电压（短路电压)与额定电压的比值百分数。

阻抗电压(Impedance Voltage）UK(％）是涉及到变压器成本、效率和运行的重要经济指标和对变压器进行状态诊断的主要参数依据之一.同容量的变压器，阻抗电压(Impedance Voltage)小的成本低，效率高,价格便宜,另外运行时的压降及电压变动率也小，电压质量轻易得到控制和保证,因此从电网的运行角度考虑,希望阻抗电压(Impedance Voltage)小一些好.但从变压器限制短路电流条件考虑，则希望阻抗电压(Impedance Voltage）大一些好，以免电气设备（如断路器、隔离开关、电缆等）在运行中经受不住短路电流的作用而损坏.不同容量的变压器对应的阻抗电压(Impedance Voltage)值国标是有相关规定的。

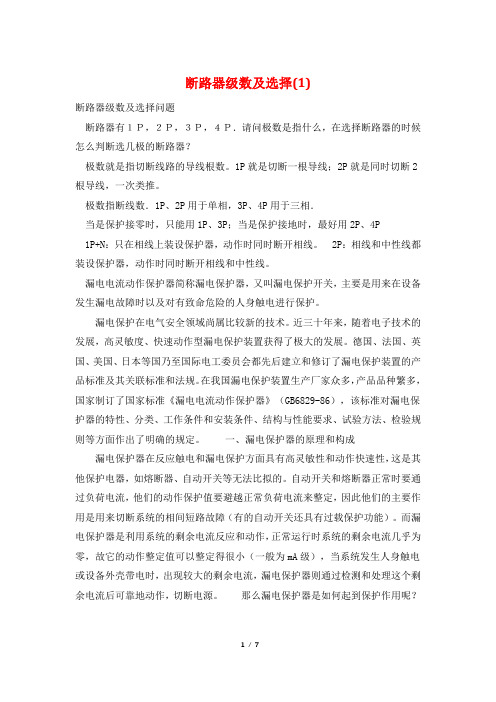

断路器级数及选择(1)断路器级数及选择问题断路器有１Ｐ，２Ｐ，３Ｐ，４Ｐ．请问极数是指什么，在选择断路器的时候怎么判断选几极的断路器？极数就是指切断线路的导线根数。

1P就是切断一根导线；2P就是同时切断2根导线，一次类推。

极数指断线数．1P、2P用于单相，3P、4P用于三相．当是保护接零时，只能用1P、3P；当是保护接地时，最好用2P、4P1P+N：只在相线上装设保护器，动作时同时断开相线。

2P：相线和中性线都装设保护器，动作时同时断开相线和中性线。

漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。

漏电保护在电气安全领域尚属比较新的技术。

近三十年来，随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。

德国、法国、英国、美国、日本等国乃至国际电工委员会都先后建立和修订了漏电保护装置的产品标准及其关联标准和法规。

在我国漏电保护装置生产厂家众多，产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB6829-86），该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。

一、漏电保护器的原理和构成漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器，如熔断器、自动开关等无法比拟的。

自动开关和熔断器正常时要通过负荷电流，他们的动作保护值要避越正常负荷电流来整定，因此他们的主要作用是用来切断系统的相间短路故障（有的自动开关还具有过载保护功能）。

而漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小（一般为mA级），当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。

那么漏电保护器是如何起到保护作用呢？我们知道，电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。

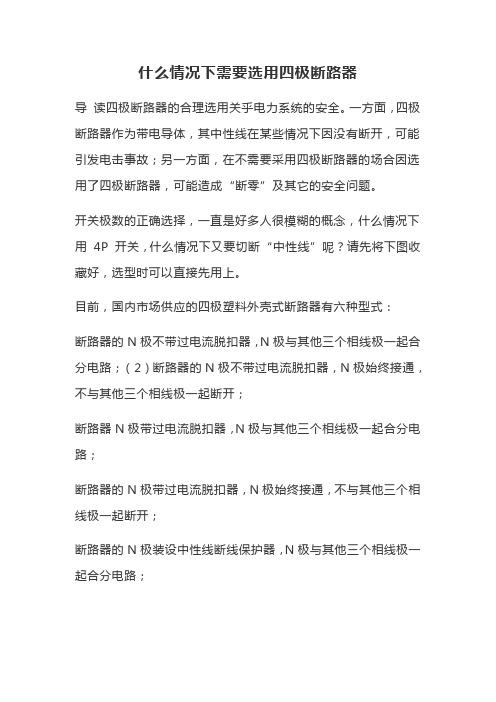

什么情况下需要选用四极断路器导读四极断路器的合理选用关乎电力系统的安全。

一方面，四极断路器作为带电导体，其中性线在某些情况下因没有断开，可能引发电击事故；另一方面，在不需要采用四极断路器的场合因选用了四极断路器，可能造成“断零”及其它的安全问题。

开关极数的正确选择，一直是好多人很模糊的概念，什么情况下用4P 开关，什么情况下又要切断“中性线”呢？请先将下图收藏好，选型时可以直接先用上。

目前，国内市场供应的四极塑料外壳式断路器有六种型式：断路器的N极不带过电流脱扣器，N极与其他三个相线极一起合分电路；（2）断路器的N极不带过电流脱扣器，N极始终接通，不与其他三个相线极一起断开；断路器N极带过电流脱扣器，N极与其他三个相线极一起合分电路；断路器的N极带过电流脱扣器，N极始终接通，不与其他三个相线极一起断开；断路器的N极装设中性线断线保护器，N极与其他三个相线极一起合分电路；（6）断路器的N极装设中性线断线保护器，N极始终接通，不与其他三个相线极一起断开。

其中适用情况：（1）和（2）型式适用于中性线电流不超过相线电流的25%的正常状态（变压器联结组标号为Yyno），其中2）型适用于TN_C系统（PEN线不允许断开）；（3）和（4）型式适用于三相负载不平衡，且负载中有大量电子设备（谐波成份很大），导致N线的电流等于或大于相线电流，N线过载而无法借助三个相线的过电流脱扣器的动作来切断过载故障的情况；型适合TN_C系统；（5）和（6）型式适合于在中性线断线时，切断三相及中线以保护单相设备避免损毁和间接触电事故的发生；（6）型适合于TN_C系统。

对于下列情况，有必要选用四极断路器：有双电源切换要求的系统必须选用四极断路器，以满足整个系统的维护、测试和检修时的隔离需要；住宅每户单相总开关应选用带N极的二极开关（可用四极断路器）；（3）剩余电流动作保护器（漏电开关），必须保证所保护的回路中的一切带电导线断开，因此，对具有剩余电流动作保护要求的回路，均应选用带N极（如四极）的漏电断路器。

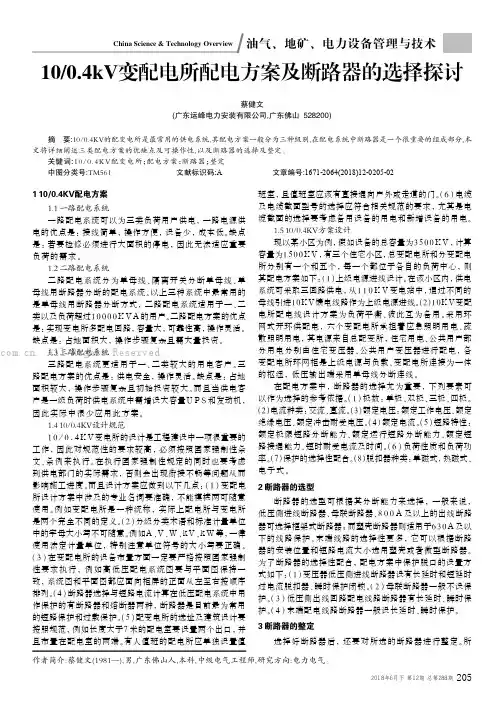

油气、地矿、电力设备管理与技术2052018年6月下 第12期 总第288期1 10/0.4KV配电方案1.1 一路配电系统一路配电系统可以为三类负荷用户供电,一路电源供电的优点是:接线简单,操作方便,设备少,成本低。

缺点是:若要检修必须进行大面积的停电,因此无法适应重要负荷的需求。

1.2 二路配电系统二路配电系统分为单母线、隔离开关分断单母线、单母线用断路器分断的配电系统。

以上三种系统中最常用的是单母线用断路器分断方式,二路配电系统适用于一、二类以及负荷超过10000K V A 的用户。

二路配电方案的优点是:实现变电所多配电回路,容量大,可靠性高,操作灵活。

缺点是:占地面积大,操作步骤复杂且需大量投资。

1.3 三路配电系统三路配电系统更适用于一、二类较大的用电客户。

三路配电方案的优点是:供电安全,操作灵活。

缺点是:占地面积较大,操作步骤复杂且初始投资较大。

而且当供电客户是一级负荷时供电系统中需增设大容量U P S 和发动机,因此实际中很少应用此方案。

1.4 10/0.4KV设计规范10/0.4K V 变电所的设计是工程建设中一项很重要的工作,因此对规范性的要求较高,必须按照国家强制性条文、条例来执行。

在执行国家强制性规定的同时也要考虑到供电部门的实际需求,否则会出现衔接不畅等问题从而影响施工进度。

而且设计方案应做到以下几点:(1)变配电所设计方案中涉及的专业名词要准确,不能模棱两可随意使用。

例如变配电所是一种统称,实际上配电所与变电所是两个完全不同的定义。

(2)分级分类术语和标准计量单位中的字母大小写不可随意。

例如A 、V 、W 、k V 、k W 等,一律使用法定计量单位,特别注意单位符号的大小写要正确。

(3)在变配电所的设备布置方面一定要严格按照国家强制性要求执行,例如高低压配电系统图要与平面图保持一致,系统图和平面图都应面向柜屏的正面从左至右按顺序排列。

(4)断路器选择与短路电流计算在低压配电系统中用作保护的有断路器和熔断器两种,断路器是目前最为常用的短路保护和过载保护。

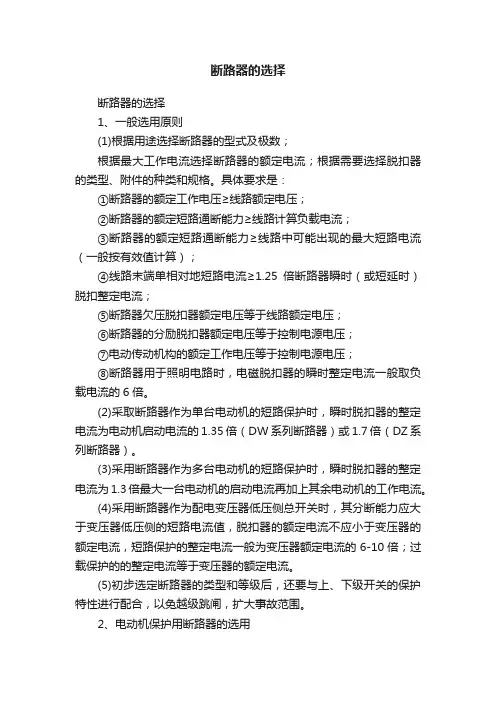

断路器的选择断路器的选择1、一般选用原则(1)根据用途选择断路器的型式及极数；根据最大工作电流选择断路器的额定电流；根据需要选择脱扣器的类型、附件的种类和规格。

具体要求是：①断路器的额定工作电压≥线路额定电压；②断路器的额定短路通断能力≥线路计算负载电流；③断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；④线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣整定电流；⑤断路器欠压脱扣器额定电压等于线路额定电压；⑥断路器的分励脱扣器额定电压等于控制电源电压；⑦电动传动机构的额定工作电压等于控制电源电压；⑧断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6倍。

(2)采取断路器作为单台电动机的短路保护时，瞬时脱扣器的整定电流为电动机启动电流的1.35倍（DW系列断路器）或1.7倍（DZ系列断路器）。

(3)采用断路器作为多台电动机的短路保护时，瞬时脱扣器的整定电流为1.3倍最大一台电动机的启动电流再加上其余电动机的工作电流。

(4)采用断路器作为配电变压器低压侧总开关时，其分断能力应大于变压器低压侧的短路电流值，脱扣器的额定电流不应小于变压器的额定电流，短路保护的整定电流一般为变压器额定电流的6-10倍；过载保护的的整定电流等于变压器的额定电流。

(5)初步选定断路器的类型和等级后，还要与上、下级开关的保护特性进行配合，以免越级跳闸，扩大事故范围。

2、电动机保护用断路器的选用电动机保护用断路器可分为两类：一类是指断路器只作保护而不负担正常操作；另一类是指断路器需兼作保护和不频繁操作之用。

后一类情况需考虑操作条件和电寿命。

电动机保护用断路器的选用原则为：(1) 长延时电流整定值等于电动机额定电流。

(2) 瞬时整定电流：对保护笼型电动机的断路器，瞬时整定电流等于（8-15）倍电动机额定电流，取决于被保护电动机的型号、容量和启动条件；对于保护绕线转子电动机的断路器，瞬时整定电流等于（3-6）倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量和启动条件。

断路器的选用原则在电气系统中，断路器是一种重要的电器保护装置，它可以在电路出现故障时自动分离电源，从而保护电器设备和人员的安全。

但是，如何正确选用断路器呢？接下来，我们将介绍几个断路器的选用原则。

1.电路额定电压和电流断路器的额定电压和电流要符合电路的实际情况。

额定电压是指断路器可以承受的电压最大值，而额定电流是指断路器可以通过的电流最大值。

在选用断路器时，一定要根据电路的额定电压和电流进行选择，以确保断路器能够正常工作。

2.短路电流短路电流是指在电路出现短路时流过断路器的电流大小。

在选择断路器时，需要考虑短路电流的大小，以确保断路器能够承受短路电流并可靠地短路保护。

3.断路器的极数断路器的极数是指断路器的触点数，一般有单极、双极、三极和四极等不同类型。

在选用断路器时，需要考虑电路的实际情况，选择合适的极数的断路器。

4.电器保护功能不同的断路器具有不同的电器保护功能，如过载保护、短路保护、地震保护等。

在选择断路器时，需要根据电器设备和电路的保护需求，选择符合实际情况的断路器。

5.环境条件环境条件也是需要考虑的因素之一。

在选用断路器时，需要考虑电路所处的环境条件，如温度、湿度、海拔高度等因素，选择符合环境条件要求的断路器。

6.品牌信誉在选择断路器时，还需要考虑选择的品牌信誉度，选择知名品牌的产品，能够提供更可靠的保护和优质的售后服务。

7.成本成本也是选择断路器时需要考虑的一个重要因素。

在选择合适的断路器时，需要综合考虑断路器的性能和价格因素，既要保证性能合格，同时也要控制成本，达到性价比最优。

综上所述，断路器的选用要考虑多个因素，例如电路额定电压和电流、短路电流、断路器的极数、电器保护功能、环境条件、品牌信誉和成本等多个方面，只有在全面考虑的情况下，才能够选择到适合的断路器，达到安全、可靠、经济、实用的目的。

断路器的整定什么意思？断路器应该如何选择和整定呢？图⽂讲解！好消息！断路器整定值是指断路器整定的动作电流。

⽐如⼀个断路器额定电流是200A，即In=200。

⼀般塑壳的热保护可整定的范围为0.6-1In，如果整定为0.6，则表⽰整定值为120A，即电流超过120A时，断路器会在⼀定时间后分闸（具体的分闸时间参照断路器的电流时间曲线）。

另有⼀个电流是短路保护电流Isd。

可整定的范围⼀般为4-12Ir。

如果整定为10（10Ir,如前即1200A），则电流⼀旦过1200A，断路器马上跳闸（没有延时）。

那么断路器具体应该如何选择和整定呢？我们⼀起来看看以下详细介绍：断路器的分类（1）框架式断路器（ACB）框架断路器也称为万能式断路器，其所有零件都装在⼀个绝缘的⾦属框架内，常为开启式，可装设多种附件，更换触头和部件较为⽅便，多⽤在电源端总开关。

过电流脱扣器有电磁式，电⼦式和智能式脱扣器等⼏种。

断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在⼀定范围内调整。

框架断路器适⽤交流50Hz，额定电压380V、660V，额定电流为200A-6300A的配电⽹络中,主要⽤来分配电能和保护线路及电源设备免受过载、⽋电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。

在正常的条件下，可作为线路的不频繁转换之⽤。

1250A以下的断路器在交流50Hz电压380V的⽹络中可⽤作保护电动机的过载和短路。

框架式断路器还经常应⽤于变压器400V侧出线总开关、母线联络开关、⼤容量馈线开关和⼤型电动机控制开关。

（2）塑壳式断路器（MCCB）塑壳式断路器也被称为装置式断路器，其接地线端⼦外触头、灭弧室、脱扣器和操作机构等都装在⼀个塑料外壳内。

辅助触点，⽋电压脱扣器以及分励脱扣器等多采⽤模块化，结构⾮常紧凑，⼀般不考虑维修，适⽤于做⽀路的保护开关。

塑壳断路器通常含有热磁跳脱单元，⽽⼤型号的塑壳断路器会配备固态跳脱传感器。
