常见塑壳、空气断路器结构和选型..

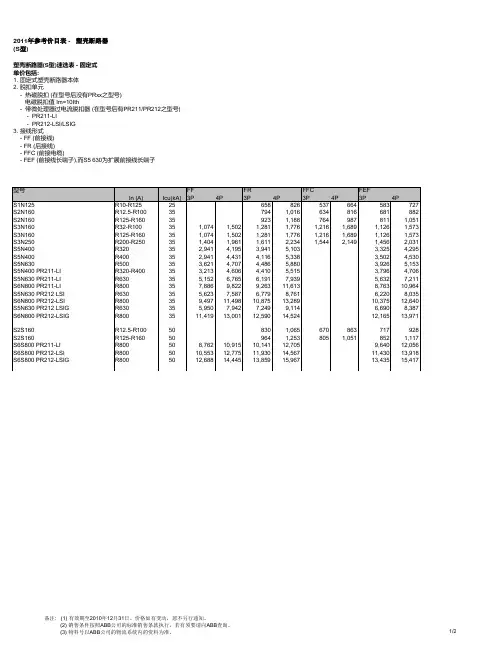

2011年参考价目表 - 塑壳断路器(S型)
塑壳断路器(S型)速选表 - 固定式
单价包括:
1. 固定式塑壳断路器本体
2. 脱扣单元
- 热磁脱扣 (在型号后没有PRxx之型号)
电磁脱扣值 Im=10Ith
- 带微处理器过电流脱扣器 (在型号后有PR211/PR212之型号) - PR211-LI
- PR212-LSI/LSIG
3. 接线形式
- FF (前接线)
- FR (后接线)
- FFC (前接电缆)
- FEF (前接线长端子),而S5 630为扩展前接线长端子
塑壳断路器(S型)速选表 - 固定式
单价包括:
1. 固定式塑壳断路器本体
2. 脱扣单元
- 热磁脱扣 (在型号后没有PRxx之型号)
电磁脱扣值 Im=10Ith
- 带微处理器过电流脱扣器 (在型号后有PR211/PR212之型号) - PR211-LI
- PR212-LSI/LSIG
3. 接线形式
- FF (前接线)
- FR (后接线)
- FFC (前接电缆)
- FEF (前接线长端子),而S5 630为扩展前接线长端子。

最常见的断路器分为MCB(）、MCCB(）、ACB（万能断路器）小微断主要是我们平时家用的断路器（1、2、3、4、6、10、13、16、20、25、32、40、50、63、100）其中16-63规格的比较常见，也是我们家里用的规格,当然我们家用的话还需选择几个。

塑壳主要是125、160、250、400、800规格，不会大于壳架规格，从10A-800A 都有，小于100A的塑壳和小微断相比，只是更高一些；这些规格只要是大一些的厂家都会生产，用于小微断上一级的配电。

万能短路器就更大了，其壳架等级有1600.2000、3200、4000、6300，器电流规格和塑壳相同，不会超过壳架等级。

范围是200A-6300A.断路器的型号选择空气开关，又称自动开关，低压断路器。

原理是：当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

DZ47-60A C20的空气开关，这是微（小）型断路器的额定电流标法，英文字表示磁脱扣（短路保护）的动作倍数，C一般用于普通配电（5-10倍），另外一种常见的是D型，用于起动电流较大（如电机）的电器（10-14倍）。

20A表示额定电流，但应注意的是这个电流是在环境温度为40摄氏度时的整定值。

实际使用时可参照厂家提供的降容曲线。

空气开关的型号：C65N 1P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 2P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 3P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 4P-：C1A?? C2A?? C4A?? C6A?? C10A?? C16A?? C20A?? C25A?? C32A?? C40A?? C50A?? C63AC65N 1P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 2P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63AC65N 3P-：D1A?? D2A?? D4A?? D6A?? D10A?? D16A?? D20A?? D25A?? D32A?? D40A?? D50A?? D63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。

塑壳断路器选型要素和注意事项断路器按构造分类有万能式、塑料外壳式，其中塑壳断路器适用于额定电压690V，频率50/60Hz，额定电流16至1600A的配电系统或做变压器，电动机，电容器等的保护设备用。

主要起到分配电能，做各支路及用电设备的过载，短路，漏点及欠电压保护，也可用于线路及用电设备的不频繁转换用。

其广泛应用于工农业、交通、矿山、民用建筑和国防等部门，对电力的传输和分配、电路的控制与保护起很大作用，是一种使用量大，面广的产品。

由于使用者对塑壳断路器的特性和技术要求了解不深或不全面，有些概念容易互相混淆，在实际应用中就经常出现一些偏失和误解。

本文对用户在选择和使用塑壳断路器时需要注意的个重要参数开展了详细的介绍，以帮助用户合理选择使用塑壳断路器。

一、塑壳断路器选型需注意的5大重要参数1、断路器壳架等级断路器壳架等级额定电流是指基本尺寸一样的框架和塑料外壳中能装的最大脱扣器的额定电流。

断路器额定电流是指断路器中的脱扣器能长期通过的电流，又称断路器脱扣器额定电流。

同一系列中有多种壳架等级额定电流，同一壳架等级额定电流中又有多种额定电流。

例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流，而100壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A额定电流;225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A额定电流。

DZ20—100和DZ20—225两种壳架等级中都有100A额定电流，但断路器体积外形和分断能力不一样，因此在选用时要把型号填写完整即具体的壳架等级额定电流内的断路器额定电流。

额定电流分级是按(1.25)优先系数来选择的：一方面是符合和满足最大线路和电器元件额定电流的需要;另一方面是为了标准化，以取得最正确的使用导线及加工的效益。

因此它所规定的级别是：3(6)、8、10、12.5、16，20、25、32、40、50、63、80，100、125、160、200、250、315、400A等。

塑壳断路器与框架断路器的区别和选用（1）塑壳断路器和框架断路器同是断路器产品中使用十分普遍的产品，不过很多人并不是十分了解两者存在的区别，在选购的时候也经常会出现举棋不定的情况。

我所面对的一些客户也经常有这样的困扰，所以我根据这个问题，咨询了工厂内三位资深工程师，并对他们平时选购的一些心得进行总结，在这里说下塑壳断路器与框架断路器两者的区别，以及选用时需要注意的地方。

框架断路器分段能力高且功能完善-工程师1塑壳断路器采用塑料化结构，特点是将断路器外壳、框架采用塑料压制而成，将触头、灭弧系统都放在绝缘小室中，防止相间短路，确保电弧向上喷出，保证触头系统可靠分断。

而框架断路器采用模块化结构，分为框架、触头灭弧系统、手动操作机构、电动操作机构、智能型控制器以及抽屉座等部分。

每个部分都成为一个完整独立的部件，组装时只需1-2个螺钉即可将其固定，拆装十分方便有利于检修维护。

塑壳断路器产品种类繁多，其特点是结构紧凑，操作容易，功能比较简单，一般配置过流脱扣器和瞬时脱扣器，框架断路器则功能完善，特别是近年来单片机技术的应用，框架断路器向着高性能、易维护、网络化的方向发展。

在额定电流上，塑壳断路器一般为630A（一些新产品可达到1600A）以下，而框架断路器的额定电流要大很多，一般为630A-6300A（比如我们公司生产的DW15,DW16和DW17系列框架断路器都达到了这个标准）。

另外在分段能力上，框架断路器要比塑壳断路器高。

在实际应用中，800A以上的回路或分段能力要求特别高的回路或需要功能较多的回路应该采用框架断路器，630A以下的回路，一般使用塑壳断路器。

塑壳断路器适用于做支路保护开关-工程师2框架断路器的所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。

过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。

断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。

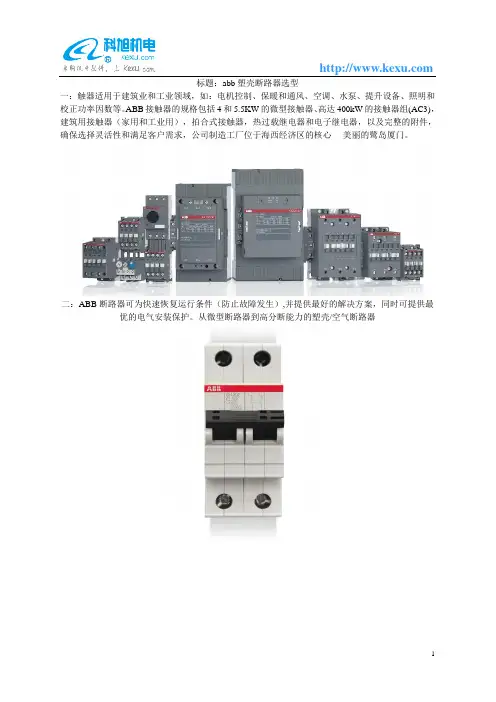

标题：abb塑壳断路器选型
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。

ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。

二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。

塑壳断路器的选用1.引言塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。

随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。

这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。

实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。

然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。

选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。

为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。

2.断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。

In——断路器的额定电流A，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。

Ir1——断路器的长延时整定电流A，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。

常用低压断路器的分类1.引言1.1 概述低压断路器是一种用于保护电气设备和线路免受过载和短路故障的电器设备。

它是电力系统中不可或缺的重要组成部分。

低压断路器的主要功能是在电流超过额定值时自动切断电路，以保护设备和线路免受电流过载的损害。

同时，它还能够在电路出现短路故障时迅速切断电流，以防止电流过大造成的设备损坏和人身伤害。

根据其结构和工作原理的不同，常用低压断路器可以分为多种不同的分类。

一般可以根据断口数量和断电方式来进行分类。

根据断口数量的不同，低压断路器可以分为单断口断路器和多断口断路器。

单断口断路器一般适用于单相电路，而多断口断路器则适用于三相电路。

根据断电方式的不同，低压断路器又可以分为热磁式断路器和电子式断路器。

热磁式断路器一般采用热熔丝或磁力释放装置，通过温度或磁场的变化来实现切断电流的功能。

电子式断路器则采用电子元器件控制，具有更高的切断速度和更精确的保护性能。

此外，根据其使用场景和保护功能的不同，低压断路器还可以进一步细分为空气断路器、真空断路器、油封断路器、气体断路器等。

它们各自具有不同的特点和适用范围，可以满足不同电气系统的保护需求。

总之，常用低压断路器的分类主要基于断口数量、断电方式以及使用场景和保护功能。

了解这些分类对于正确选择和使用低压断路器具有重要的指导意义。

在接下来的文章中，我们将会更详细地介绍和探讨这些不同分类的低压断路器。

1.2文章结构文章结构的目的是为了给读者提供一个清晰的框架，使他们可以更好地理解文章的构成和内容。

通过合理的结构安排，读者能够顺利地跟随文章的思路和逻辑展开阅读，从而更好地理解和掌握文章中所讨论的内容。

本文的结构主要包含引言、正文和结论三个部分。

其中，引言部分主要对文章进行概述，介绍了低压断路器的定义和作用，同时明确了文章的目的。

正文部分则是详细讨论了常用低压断路器的分类。

最后，结论部分对常用低压断路器的分类进行了总结，并展望了低压断路器的未来发展。

史上最全的断路器型号与选用原则！断路器：又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。

它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。

分类：按操作方式分有：电动操作、储能操作和手动操作。

按结构分有：万能式和塑壳式。

按使用类别分有：选择型和非选择型。

按灭弧介质分有：油浸式、真空式和空气式。

按动作速度分有：快速型和普通型。

按极数分有：单级、二级、三级和四级等。

按安装方式分有：插入式、固定式和抽屉式等。

断路器型号释义目前我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。

其代表意义为：产品字母代号，用下列字母表示：S—少油断路器；D—多油断路器；K—空气断路器；L—六氟化硫断路器；Z—真空断路器；Q—产气断路器；C—磁吹断路器。

装置地点代号：N—户内；W—户外。

设计序列代号：以数字1、2、3……表示。

额定电压，KV。

其它补充工作特性标志：G—改进型；F—分相操作。

额定电流，A。

额定开断电流，KA。

特殊环境代号。

补充：GW-110(III)W-630G------隔离开关W------户外使用110---------适用于额定电压为110KV的系统中（Ⅲ）-------Ⅲ型（设计序号）630---------适用于额定电流在630A以下的系统中GN22-10/2000G------------隔离开关N------------户内使用22-----------设计序号2000-----------适用于额定电流在2000A以下的系统中SW2-110IIS-------------少油断路器W-------------户外使用2------------设计序号110----------适用于额定电压为110KV的系统中II-----------本系列开关中的II型开关低压断路器：DWX15、DWX15C系列万能式限流断路器；DW17（ME）系列万能式断路器；DZ15系列塑料外壳式断路器；DZ20系列塑料外壳式断路器；DZ25系列塑料外壳式断路器；高压断路器：DW系列高压户外安装多油断路器；SW系列高压户外安装少油断路器；SN系列高压户内安装少油断路器；ZW系列高压户外安装真空断路器；ZN系列高压户内安装真空断路器；LW系列高压户外安装SF6断路器；LN系列高压户内安装SF6断路器；常用断路器说明DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a 的电路中。

塑壳式断路器技术档案塑壳式断路器是在一组断路器中间用绝缘子固定在外壳上，再由外壳连接起来的电动机。

该断路器的熔断电流大、灭弧范围广；其操作机构简单，动作可靠，且可靠性高。

塑壳式断路器主要是用来保护低压电器设备，切断电路中的过载和短路电流的，从而保证电气设备以及线路中正常供电。

在设计上塑壳式断路器的灭弧方式与传统继电器相比有一定的改进。

为了使灭弧室体积减小、体积缩小和节省空间，从而提高了断路器工作时的可靠性和灵活性。

它一般采用耐高压的热继电器作为灭弧机构。

由于其具有较大的操作电流和脱扣量，使其应用范围更为广泛。

•一、分类•塑壳式断路器的断路方式有手动式、机械式和电真空式3种。

手动式断路器常在低压侧设置手动操作机构，在电力系统中，断路器常为固定位置。

电真空式断路器在高压侧设置电真空机构，使其有较大的脱扣电流和脱扣时间可供选择。

根据断路器不同的工作状态，可分为：保护型断路器以及操作型断路器两大类结构。

保护型断路器由于其采用了耐高温材料，一般适用于120℃~150℃温度区间。

（200℃）内。

操作型断路器是根据其保护作用时间来划分分为自动触发型式断路器和手动/定时型式断路器两大类。

自动触发类型断路器多采用分合状态，手动/定时类型的主要结构形式为：分断头、整合头和脱扣头。

而手动/定时型断路器分合时无分弧机构和自保装置，但在动作时灭弧电流大、脱扣速度快，故适合于有较高可靠性要求的低压配电系统使用。

••1、塑壳断路器在电气保护领域的应用•根据断路器的工作方式，可分为手动分合式断路器、电电式断路器和机械式断路器。

按是否存在机械触头和触点类型可分为接触式断路器、固定式断路器和合闸继电器式灭弧室式断路器。

这三种类型开关装置又可分成两大类：一类是手动分合型的开关装置；另一类是电电式的开关装置。

根据灭弧原理可分为：电弧灭弧室两种类型。

按灭弧室内介质可分为：空气（水）、惰性气体（二氧化碳）和水（水)5大类。

按灭弧室内介质又分为：空气、惰性气体、水、惰性气体（氨)4种；按灭弧室形式又可分为空气式、液氧式和真空式等4种；按灭弧室的灭弧原理又可分为单触点灭弧室和双触点灭弧室（无触点）灭弧装置以及空气式、气液式等3种方式。

空气开关基础知识及选型空气开关基础知识及选型一、空气开关概念空气开关即空气断路器，主要用于保护交流500V或直流400V以下的低压配电网和电力拖动系统中常用的一种配电电器，可用于不频繁接通和分断负载电路。

当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

二、气开关分类1、按极数分：单极．两极和三极2.按保护形式分：电磁脱扣器式、热脱扣器式、复合脱扣器式（常用）和无脱扣器式。

3、按全分断时间分：一般和快速式（先于脱扣机构动作，脱扣时间在0.02秒以内）。

4、按结构型式分：塑壳式、框架式、限流式、直流快速式、灭磁式和漏电保护式。

电力拖动与自动控制线路中常用的自动空气开关为塑壳式。

三、空开的基本结构组成：主要由触点系统、灭弧装置、脱钩器和操作机构等组成，操作机构又有脱扣机构、复位机构和锁扣机构。

1、触点系统触点有主触点和灭弧触点，大电流的断路器还有副触点，这三种触点并联接在电路中。

正常工作时主触点承载负载电流；开断时灭弧触点熄灭电弧，保护主触点。

当电路接通时灭弧触点先接通，主触点后接通，断开电路时顺序相反。

副触点的工作在主触点和灭弧触点之间，也起保护主触点的作用。

2、灭弧装置：灭弧装置大多为栅片式，灭弧罩采用三聚氰胺耐弧塑料压制，两壁装有绝缘隔板，防止相间非弧，灭弧室上方装设三聚氰胺玻璃布板制成的灭弧栅片，以缩少飞弧距离。

3、自由脱扣机构自由脱扣是指断路器在合闸状态或合闸过程中，脱扣器能作用于脱扣机构使其断开。

4、脱扣器脱口器又称保护装置，是用来接收操作命令或电路非正常情况的信号，以机械动作或触发电路的方法，脱扣机构的动作部件，它包括过电流脱扣器、失压脱扣器、分励脱扣器和热脱扣器，另外还可以装设半导体或带微处理器的脱扣器。

四、参数识别例如： DZ10-100/330 Ie=60ADZ－－“自动”的反拼音 10－－设计序号 100－－额定电流 3－－－表示极数即三相3－－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式） 0－－－有无辅助触头（0－－无辅助触头，2－－有辅助触头） Ie=60A－－－过电流调节1、家用空开基本上是DZ，自带漏电保护，常见的有以下型号/规格：C16、 C25、C32、C40、C60、C80、C100、C120等规格。

断路器、空开、塑壳、框架区别-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。

适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。

断路器断路器，这是所有Ci名称的通用名称。

上面的断路器一种能够连接、支撑和分割电流的机械开关电路注释中，该断路器具有两个最大特性。

一种用于切断电流的装置，另一种包括电弧灭火器某些人能够切断电流的开关，例如刀开关，不能称为没有电弧灭火装置的开关。

电路断路器的分类基于许多标准，其中最广泛的标准是电介质和电介质经常性：视情况而定绝缘介质可以分成空气断路器和真空断路器；根据电流，可以分成微型断路器。

塑料封装断路器和框架断路器空的真空断路器开关两者之间的差别在于，空气断路器的弧灭火装置依靠拉伸弧（“电弧是一个电火花”）和空气冷却来熄灭电弧。

弧真空断路器基于真空气泡弧灭火。

真空断路器恐怕我两个都认识姓名空气断路器易受温度影响由于室内结构与空气的长期接触以及灭火装置结构的复杂性，在湿度和空气侵蚀下弧真空断路器的内部结构简单且与空气完全隔绝，因此故障率和寿命较高。

电路断路器很好当然，真空断路器的价格也很高。

我们每天都使用空气开关，而“空气开关”这个词经常被听到，而“真空开关”这个词甚至不为许多普通用户所知。

小型断路器、塑料壳断路器、框架断路器电流可以分为微型断路器（称为微型断路器）、塑料壳断路器（称为塑料壳断路器）和底盘断路器（称为通用断路器）。

注意，这三个单元属于低电压断路器。

微型断路器微型断路器，电流不超过63A.塑料断路器，电流不超过600 A.框架断路器，电流不超过400A.塑壳断路器由于可穿透电流尺寸的差别和相应的内部结构尺寸的差别，外观尺寸也相应地增加或减小。

框架断路器此外，所考虑的分离栅极的操作模式也改变了。

Rablem.General微型断裂和塑料壳断路器框架断路器由于其大小和难以从简单的机械阀中分离出来，引入了各种操作方式，例如电磁体，电动机、手柄等。

常用的空气断路器有塑壳式(装置式)空气断路器和万能式(框架式)空气断路器. 框架开关是空气断路器的一种，一般来说，俗称的框架开关就是万能式空气断路器。

框架开关的优点框架开关的特点就是开关的部件都安装一个金属框架上,各元件不封闭.和框架开关不同的就是塑壳开关,这种开关的所有元件都被封闭在塑料外壳中.框架开关的额定容量都较大,可以从400-4000A甚至更大.而塑壳开关的容量较小,从1-400A都有.更大的就少了.框架开关一般用在大容量负荷回路上,其开断容量都比较大.而塑壳开关一般用于负荷供电回路上,其开断容量也较小,有一种塑壳开关采用限流开断原理,其开断电流能够大一些.框架开关一般采用电磁合闸,但为了满足跳闸的速度,一般采用弹簧储能跳闸,储能马达是给跳闸弹簧储能用的,开关合闸后,储能马达继续转动,将跳闸弹簧拉紧在一定位置,用销定位储能,一旦开关保护动作,保护顶开销子,弹簧急速拉开开关,以保证触头能够尽快灭弧塑壳开关一般采用热脱口器或电磁保护.而框架开关一般采用电子保护.塑壳开关和框架开关的区别塑壳开关一般最大可以做到1250A,以前ABB有3200A的S8,不过现在已经不出这个产品了,塑壳,顾名思意,它是塑料外壳的开关,一般是手动操作的,也可以加装电动操作机构,实现电动操作,框架开关也就是平时说的万能断路器,壳体电流从630到6300A,不过现在像A BB,施耐德公司,他们不是把这个东东叫框架断路器,他们叫空气断路器,他们主要想强调他们的主打产品E系列,MT系列的本体不是金属框架的,这也是他们的卖点吧,这一点国内的开关好像还达不到框架开关跳闸问题的解决方法检查是否有听到这一组变压器下的电容柜出现短暂的噪音，一般为电容柜出现谐振引起系统振荡。

如果有响声，加14[%]电抗绝对可以解决问题，不出现谐振，就不会跳闸，谐波不滤除也没关系呢！如果没有响声，你最好安装一台谐波测试仪，记录72小时之内的负载情况。

塑壳断路器如何选型首先，塑壳断路器的选型主要涉及以下几个方面：1.额定电压：塑壳断路器应具备与电气系统相匹配的额定电压，通常为直流或交流电压。

根据系统电压的大小选择相应的塑壳断路器。

2.额定电流：根据系统中电气设备的负载电流和短路电流选择断路器的额定电流。

需要考虑系统中的正常负载以及可能出现的故障电流，确保断路器能够承受系统中的最大负载和故障电流。

3.动作特性：根据对系统运行的保护要求选择合适的断路器动作特性。

常见的动作特性有过载保护、短路保护和地故障保护。

根据系统的负载特性和短路电流特性选择相应的断路器。

4.极数和极性：根据系统的电缆布置和接线要求选择适当的断路器极数和极性。

5.使用环境条件：根据安装断路器的环境条件选择适当的外壳等级和防护等级。

例如，如果断路器在潮湿环境中使用，应选择具有防潮性能的外壳。

6.断路器类型：根据系统的特殊要求选择适当的类型，如空气型断路器、真空型断路器和充油型断路器等。

选型步骤如下：步骤1：收集相关信息。

了解电气系统的基本信息，包括系统电压、额定电流、故障电流、最大负载以及系统中的负载特性和短路电流特性等。

同时了解安装环境，包括温度、湿度和海拔等等。

步骤2：确定需求。

根据电气系统的要求和保护需要，明确所需的动作特性、额定电流和额定电压等。

步骤3：选择断路器类型。

根据系统要求和可用的选项，选择适当的断路器类型，如空气型断路器、真空型断路器或充油型断路器等。

步骤4：计算额定电流。

根据实际负载和短路电流计算系统中断路器的额定电流。

需要考虑正常负载和可能出现的故障电流。

步骤5：根据选择的断路器类型和系统需求，从产品手册或制造商提供的技术资料中确定合适的技术参数，如断路器的外形尺寸、额定电流范围、动作特性和保护性能等。

步骤6：比较和评估。

将获得的断路器参数进行比较和评估，选择符合要求且适合系统的断路器。

步骤7：进行额定电流和额定电压的校验，确保所选断路器满足系统的要求。

最后，进行选型前应注意以下几点：1.了解国家和地区的标准和规范，确保选择的断路器符合相应的标准要求。
