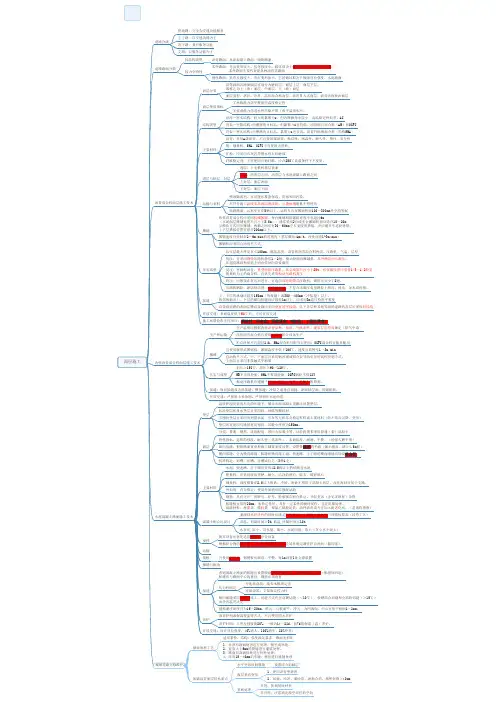

二建思维导图主讲人：黄老师2020年全国二级建造师执业资格考试第一节城镇道路工程乡村小道高速公路城镇道路第一节 城镇道路工程第一目 城镇道路工程结构与材料第二目 城镇道路路基施工第三目 城镇道路基层施工第三目 城镇道路基层施工第一目 城镇道路工程结构与材料考点二 沥青路面结构组成考点一 城镇道路分类考点一 城镇道路分类（1）快速路：必须设置分隔带，完全交通功能，双幅或四幅路。
（2）主干路：应设置分隔带，以交通功能为主，三或四幅路。
（3）次干路：可设置分隔带，集散交通，兼有服务功能，单、双幅路。
（4）支路：不设置分割带，以服务功能为主，单幅路。
考点二 沥青路面结构组成考点二沥青路面结构组成（1）路基（2）路面①面层：由一层或数层组成，上面层、中面层、下面层。
②基层：路面结构中的承重层。
③垫层：改善土基的湿度和温度状况。
第二目 城镇道路路基施工考点二 城镇道路路基压实作业要求考点一 城镇道路路基施工技术原地面设计标高填方路基挖方路基原地面考点一城镇道路路基施工技术1.施工要点（1）填土路基①土：填土优等，超过100mm打碎。
②清表：排水、除杂、填坑，分层填至原地面高。
③填土：分层填，修台阶（1：5、1.0m、内倾），不混填，比设计每侧宽500mm。
2.质检项目（1）主控项目：压实度和弯沉值。
（2）挖方路基①清表：排除集水、清理坑穴。
②开挖：从上而下分层开挖，人工开挖（管道1m，缆线2m），不得超挖，留压实量。
③碾压：视土的干湿程度而采取洒水或换土、晾晒等措施。
考点二 路基压实作业要求1.试验段目的（1）预沉量值2.压实原则（4）压实遍数（2）虚铺厚度（3）压实机具（5）压实方式（2）先轻后重、先静后振、先低后高、先慢后快，轮迹重叠。
”（1）由边缘向中央（3）压路机最快速度不宜超过4km/h。
第三目 城镇道路基层施工考点二 城镇道路基层施工技术原地面设计标高填方路基挖方路基1.用什么材料2.怎么去做考点一 常用无机结合料稳定基层1.基层类型（1）半刚性基层（2）柔性基层级配碎石、级配砾石（砂砾）①石灰稳定土②水泥稳定土/粒料③石灰粉煤灰稳定土/粒料（二灰土/粒料）考点二城镇道路基层施工技术1.石灰稳定土与水泥稳定土基层（1）材料与拌合：厂拌。
二建公路思维导图(1)每公里至少取2个点；土质变化大时，视具体情况增加取样点数。
(2)试验项目：天然含水率、液限、塑限、标准击实试验、C l3R试验等，必要时应做颗粒分析、相对密度、有机质含量、易溶盐含量、冻胀和膨胀量等试验。
©二级及二级以上公路路堤＠填石路堤、土石路堤(1)应进行试验路段施工＠特殊地段路堤2．试验路段＠特殊填料路堤十考点一路基施工准备＠拟采用新技术、新工艺、新材料的路基(2)压实工艺主要参数：机械组合；压实机械规格、松铺厚度、碟压遍数、辗压速度；最佳含水率及辗压时含水率允许偏差等。
1第一目路基施工技术|(1)公路用地范围内原有构造物，应根据设计要求进行处理。
(2)二级及二级以上公路路堤和填方高度小于l m的公路路堤，应3．场地清理将路基基底范围内的树根全部挖除，并将坑穴填平穷实。
(3)填方高度大千lm的二级以下公路路堤，可保留树根，但根部不能露出地面。
(4)取土坑范围内的树根应全部挖除。
H考点二原地基处理要求1H考点三挖方路基施工H考点四填方路基施工勹考点五路基季节性施工Il考点六特殊路基施工I第二目沥青考点二沥青4．热拌沥青混路面施工技术一路面面层施工合料施工(1)工艺流程(2)混合料的拌制(3)混合料的摊铺(4)混合料的压实5．水泥路面改造加铺G)沥青的加热温度控制在规范规定的范围之内，即145•c~ 170°C。
＠混合料的出料温度控制在135�17o•c。
＠当混合料出料温度过高即废弃。
＠混合料运至施工现场的温度控制在不低于135,...__,150°C。
＠出厂的混合料须均匀一致，无白花料，无粗细料离析和结块现象，不符合要求时废弃。
＠下、中面层采用走线法施工，表面层采用平衡梁法施工。
＠摊铺温度根据气温变化进行调节。
一般正常施工控制在不低于125~140°C。
＠开铺前将摊铺机的褽平板加热至不低于l00°C。
＠采用双机或三机梯进式施工时，相邻两机的间距控制在10,..._,20m。
第一部分市政公用工程技术第一章城镇道路工程第1节城镇道路工程结构与材料城镇道路分类与分级沥青路面结构组成特点水泥混凝土路面构造特点沥青混合料组成与材料沥青路面材料的再生应用第2节城镇道路路基施工城镇道路路基施工技术城镇道路路基压实作业要点岩土分类与不良土质处理方法水对城镇道路路基的危害第3节城镇道路基层施工不同无机结合料稳定基层特性城镇道路基层施工技术土工合成材料的应用第4节城镇道路面层施工沥青混合料面层施工技术改性沥青混合料面层施工技术水泥混凝土路面施工技术城镇道路大修维护技术要点第二章城市桥梁工程第1节城市桥梁工程结构与材料城市桥梁结构组成与类型不同形式挡土墙的结构特点钢筋混凝土施工技术预应力混凝土施工技术预应力材料的技术要求混凝土强度及配比要求第2节城市桥梁下部结构施工桩基基础施工方法与设备选择墩台、盖梁施工技术各类围堰施工要求第3节城市桥梁上部结构施工现浇预应力（钢筋）混凝土连续梁施工技术装配式梁（板）施工技术钢——混凝土结合梁施工技术钢梁制作与安装要求钢筋（管）混凝土拱桥施工要点斜拉桥施工技术要点第4节管涵和箱涵施工管涵施工技术要点箱涵顶进施工技术要点第三章城市轨道交通工程第1节城市轨道交通工程结构与特点地铁车站结构与施工方法地铁区间隧道结构与施工方法轻轨交通高架桥梁结构与施工要点城市轨道交通的轨道结构组成第2节明挖基坑施工深基坑支护结构与变形控制基槽土方开挖及护坡技术地基加固处理方法工程降水方法第3节盾构法施工盾构施工条件与现场布置要求盾构法始发与接收施工技术盾构掘进技术盾构法施工地层变形控制措施盾构机型选择要点第4节喷锚暗挖（矿山）法施工喷锚暗挖法的掘进方式选择喷锚加固支护施工技术衬砌及防水施工要求小导管注浆加固技术管棚施工技术第四章城市给水配水工程第1节给水排水厂站工程结构与特点厂站工程结构与施工方法给水与污水处理工艺流程给水与污水处理厂试运行第2节给水排水场站工程施工现浇（预应力）混凝土水池施工技术装配式预应力混凝土水池施工技术构筑物满水试验的规定沉井施工技术水池施工中的抗浮措施第五章城市管道工程第1节城市给水排水管道工程施工开槽管道施工技术不开槽管道施工方法选择要点管道功能性试验的规定砌筑沟道施工要点给排水管网维护与修复技术第2节城市供热管道工程施工供热管道施工与安装要求供热管道功能性试验的规定供热管网附件及供热站设施安装要点供热管道的分类第3节城市燃气管道工程施工燃气管道施工与安装要求燃气管道功能性试验的规定燃气管道的分类燃气管网附属设备安装要点第六章生活垃圾填埋处理工程第1节生活垃圾填埋处理工程施工泥质防水层及膨润土垫(GCL)施工技术聚乙烯(HDPE)膜防渗层施工技术垃圾填埋与环境保护要求第2节施工测量场区控制测量竣工图编绘与实测第七章城市绿化与园林工程第1节城市绿化工程施工草坪与花坛施工技术城市绿化植物与有关设施的距离要求树木栽植与大树移植技术第2节园林工程施工园路与广场工程施工技术园林给排水工程施工技术园林假山掇石工艺与技术要点第三部分市政公用工程项目施工相关法规与标准第一章相关法律法规第1节《城市道路管理条例》有关规定道路与其他市政公用设施建设应遵循的原则关于占用或挖掘城市道路的管理规定第2节《城市绿化条例》有关规定保护城市绿地的规定保护城市的树木花草和绿化设施的规定第二章相关技术标准《城镇道路工程施工与验收规范》的有关规定城镇道路工程施工过程技术管理的规定城镇道路工程施工开放交通的规定第2节《城市桥梁工程施工与验收规范》的有关规定城市桥梁工程施工过程质量控制的规定悬索桥的索鞍、索夹与吊索施工技术要点第3节《地下铁道工程施工及验收规范》的有关规定喷锚暗挖法隧道施工的规定盾构法隧道掘进速度控制的规定第4节《给水排水构筑物施工及验收规范》的有关规定给排水构筑物工程所用材料、产品的规定水池气密性试验的要求第5节《给水排水管道工程施工及验收规范》的有关规定给水排水管道工程施工质量控制的规定给水排水管道沟槽回填的要求第6节《城市供热管网工程施工及验收规范》的有关规定供热管道焊接施工单位应具备条件直埋保温接头的规定《城镇燃气输配工程施工及验收规范》的有关规定钢管焊接人员应具备的条件聚乙烯燃气管道连接的要求第8节《城市绿化工程施工及验收规范》的有关规定种植穴、槽的挖掘要求园林植物生长所必需的最低种植上层厚度第三章一级建造师（市政公用工程）注册职业管理规定及相关要求一级建造师（市政公用工程）注册执业工程规模标准一级建造师（市政公用工程）注册执业工程范围一级建造师（市政公用工程）施工管理签章文件目录第6节市政公用工程施工现场管理施工现场布置与管理要点环境保护和文明施工管理要点实名制管理有关规定质量管理第8节市政公用工程施工质量管理质量计划编制注意事项质量计划实施要点施工准备阶段质量管理措施施工过程的质量事故预防措施第9节城镇道路工程质量检查与检验无机结合料稳定基层施工质量检杳与验收沥青混合料面层施工质量检查与验收水泥混凝土面层施工质量检查与验收冬、雨期施工质量保证措施压实度的检测方法与评定标准第10节城市桥梁工程质量检查与检验钻孔灌注桩施工质量事故预防措施大体积混凝土浇筑施工质量检查与验收预应力张拉施工质量事故预防措施钢管混凝土浇筑施工质量检查与验收第11节城市轨道交通工程质量检查与检验地铁车站工程施工质量检查与验收喷锚支护施工质量检查与验收盾构法隧道施工质量检查与验收第12节城市给排水场站工程质量检查与检验给水排水混凝土构筑物防渗漏措施城市给水工程滤池与滤板施工质量检查与验收第13节城市管道工程质量检查与检验城市燃气、供热管道施工质量检查与验收柔性管道回填施工质量检查与验收第14节市政公共工程施工安全管理施工安全风险识别与预防措施施工安全保证计划编制要点施工安全检查内容与方法第15节明挖基坑施工安全事故预防防治基坑坍塌、掩埋的安全措施开挖过程中地下管线的安全保护措施施工监控量测内容与方法第16节城市桥梁工程施工安全事故预防桩基施工安全措施模板支架和拱架施工安全措施箱涵顶进施工安全措施旧桥梁拆除施工安全措施第17节隧道工程施工安全事故预防盾构法施工安全措施喷锚暗挖法施工安全措施第18节市政公用工程职业健康安全与环境管理职业健康安全体系的要求环境管理体系的要求第19节市政公用工程竣工验收与备案工程竣工验收注意事项工程档案编制要求工程竣工备案的有关规定城市建设档案管理与报送的规定。
面层施工道路分级水泥混凝土路面施工技术城镇道路大修维护微表处理工艺加铺沥青面层技术要点适用条件：结构、强度满足要求，路面无损坏1、对原有路面病害进行处理、刨平或补缝。
2、宽度大于5mm的裂缝进行灌浆处理。
3、路面局部破损处进行挖补处理。
4、深度15～40mm的车辙、壅包进行铣刨处理水平变形反射裂缝面层垂直变形基底处理开挖：换填基底材料非开挖：注浆填充脱空部位的空洞设置应力消减层1、使用沥青密封膏2、切缝、吹净、灌砂浆、涂粘合剂、填密封膏＞40mm混凝土配合比设计搅拌运输模板摊铺与振动接缝养护开放交通：设计弯拉强度：40%通人、100%通车、80%停养）兼顾技术经济性的同时应满足抗弯强度、工作性、耐久性三项指标要求（经弯工久）高温，初凝时间≥3h,低温,终凝时间≤10h搅拌设备应优先选用间歇式拌合设备根据拌合物的黏聚性、均质性及强度稳定性经试拌确定最佳拌合时间（黏均强）水灰比,取小、用水量，取小、水泥用量，取大（灰小水小泥大）宜使用钢模板，钢模板应顺直、平整，每1m设置1处支撑装置普通混凝土路面的胀缝应设置胀缝补强钢筋支架、胀缝板和传力杆（胀缝加班赶）胀缝应与路面中心线垂直；缝壁必须垂直传力杆固定不连续浇筑：端头木模固定法连续浇筑：支架固定传力杆横向缩缝采用切缝机施工，切缝方式有全部硬切缝（＜10℃）、软硬结合切缝和全部软切缝（＞15℃）由昼夜温差决定缝料灌注深度宜为15～20mm，热天：与板面平，冷天：为凹液面，中心宜低于板面1～2mm。
洒养护剂或保湿覆盖等方式，不宜使用围水养护养护时间：≥弯拉强度的80%，一般为14～21d，前7d的保湿（温）养护。
道路路面分类透层与粘层、封层沥青混合料面层施工技术改性沥青混合料面层施工技术面层垫层生产和运输摊铺压实与成型接缝：纵向接缝成为热接缝，横接缝：冷却之前垂直切割，涂刷粘层油，再铺新料。
开放交通：严禁堆土和杂物，严禁制作水泥砂浆生产温度应根据改性沥青品种、粘度、气候条件、铺装层的厚度确定（粘气中毒）改性沥青混合料宜采用间歇式拌合设备生产贮存时间不宜超过24h，SMA混合料只限当天使用；OGFC混合料宜随拌随用宜使用履带式摊铺机，摊铺温度不低于160℃，速度宜放慢至1～3m/min自动找平方式，中、下面层宜采用钢丝绳或铝合金导轨引导的高程控制方式，上面层宜采用非接触式平衡梁初压≥150℃，终压≥90～120℃。
