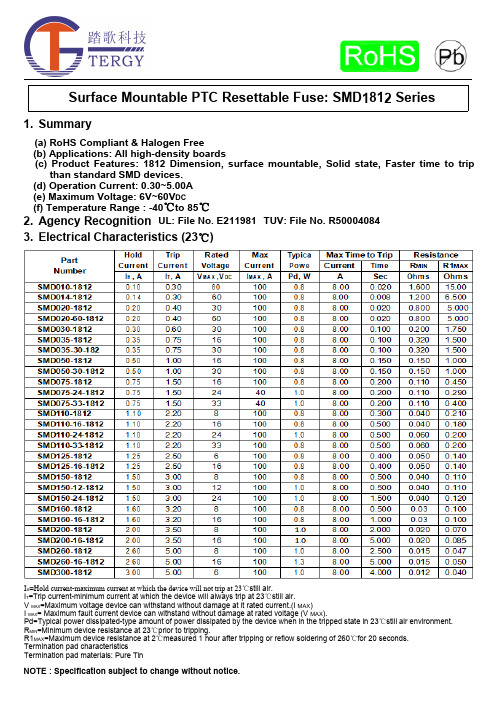

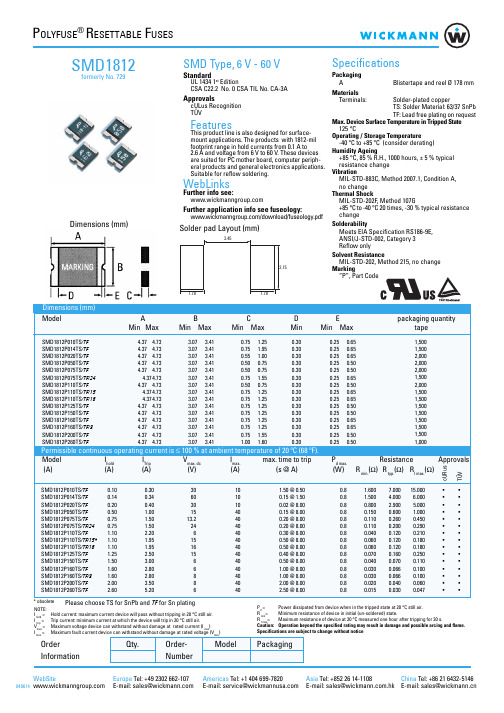

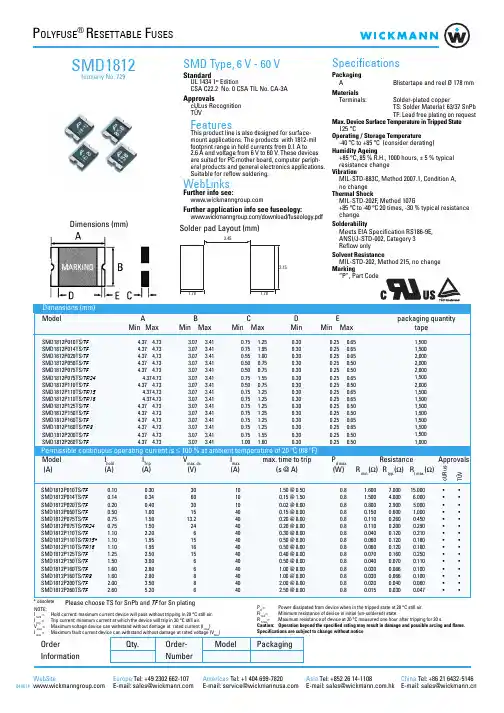

1.Summary(a)RoHS Compliant &Halogen Free(b)Applications:All high-density boards(c)Product Features:1812Dimension,surface mountable,Solid state,Faster time to trip than standard SMD devices.(d)Operation Current:0.30~5.00A (e)Maximum Voltage:6V~60V DC(f)Temperature Range :-40℃to 85℃2.A g e n c y R e c o g n i t i o n U L :F i l e N o .E 211981T ÜV :F i l e N o .R 500040843.E l e c t r i c a l C h a r a c t e r i s t i c s (23℃)I H =H o l d c u r r e n t -m a x i m u m c u r r e n t a t w h i c h t h e d e v i c e w i l l n o t t r i p a t 23℃s t i l l a i r .I T =T r i p c u r r e n t -m i n i m u m c u r r e n t a t w h i c h t h e d e v i c e w i l l a l w a y s t r i p a t 23℃s t i l l a i r .V M A X =M a x i m u m v o l t a g e d e v i c e c a n w i t h s t a n d w i t h o u t d a m a g e a t i t r a t e d c u r r e n t .(I M A X )I M A X =M a x i m u m f a u l t c u r r e n t d e v i c e c a n w i t h s t a n d w i t h o u t d a m a g e a t r a t e d v o l t a g e (V M A X ).P d =T y p i c a l p o w e r d i s s i p a t e d -t y p e a m o u n t o f p o w e r d i s s i p a t e d b y t h e d e v i c e w h e n i n t h e t r i p p e d s t a t e i n 23℃s t i l l a i r e n v i r o n m e n t .R M I N =M i n i m u m d e v i c e r e s i s t a n c e a t 23℃p r i o r t o t r i p p i n g .R 1M A X =M a x i m u m d e v i c e r e s i s t a n c e a t 2℃m e a s u r e d 1h o u r a f t e r t r i p p i n g o r r e f l o w s o l d e r i n g o f 260℃f o r 20s e c o n d s .T e r m i n a t i o n p a d c h a r a c t e r i s t i c s T e r m i n a t i o n p a d m a t e r i a l s :P u r e T i nSurfaceMountable PTC Resettable Fuse:SMD1812Series4.SMD Product Dimensions(Millimeters)5.Thermal Derating Curve6.Typical Time-To-Trip at 23℃A= SMD075~300-1812B=SMD010~050-1812A = SMD010B = SMD014C = SMD020 / 020-60D = SMD030E = SMD035 / 035-30F = SMD050 / 050-30G = SMD075 / 075-24 / 075-33H = SMD110 / 110-16/ 110-24 /110-33I = SMD125 / 125-16J = SMD150 / 150-12 / 150-240K = SMD160 / 160-16L = SMD200 /200-16M = SMD260 / 260-16N = SMD300SMD160 / 160-17.Material SpecificationTerminal pad material:Pure TinSoldering characteristics:Meets EIA specification RS 186-9E,ANSI/J-std-002Category 38.Part Numbering and Marking SystemPart Numbering SystemPart Marking SystemSMD □□□□□-F 020FCurrent Rating60Part IdentificationVoltage RatingExampleLogoWarning:-Operation beyond the specified maximum ratings or improper use may result in damage andpossible electrical arcing and/or flame.-PPTC device are intended for occasional overcurrent protection.Application for repeated overcurrent condition and/or prolonged trip are not anticipated.-Avoid contact of PPTC device with chemical solvent.Prolonged contact will damage the device performance.1812□ □ □ □ □9.Pad Layouts 、Solder Reflow and Rework RecommendationsThe dimension in the table below provide the recommended pad layout for each SMD1812devicePad dimensions (millimeters)All SMD1812series3.451.783.50Solder reflow※Due to “Lead Free”nature,Temperature andDwelling time for the soldering zone is higher than those for Regular.This may cause damage to other components.1.Recommended max past thickness >0.25mm.2.Devices can be cleaned using standard methods and aqueous solvent.3.Rework use standard industry practices.4.Storage Envorinment :<30℃/60%RHCaution:1.If reflow temperatures exceed therecommended profile,devices may not meet the performance requirements.2.Devices are not designed to be wave solderedNote 1:All temperatures refer to of the package,to the bottom side of the board.measured on the package body surface.Reflow ProfileDeviceA B C NominalNominalNominal ProfileFeaturePb-Free Assembly Average Ramp-Up Rate (TsmaxtoTp)3℃/second max.Preheat :Temperature Min (Tsmin)Temperature Max (Tsmax)Time (tsmin to tsmax)150℃200℃60-180secondsTime maintained above:Temperature(T L )Time (t L )217℃60-150seconds Peak/Classification Temperature(Tp):260℃Time within 5℃of actual Peak :Temperature (tp)20-40seconds Ramp-Down Rate :6℃/second max.Time 25℃to Peak Temperature :8minutes max.。
自恢复保险丝（PPTC）选型优恩半导体（UN）1.PPTC简介自恢复保险丝（PPTC：高分子自恢复保险丝）是一种正温度系数聚合物热敏电阻，作过流保护用，可代替电流保险丝。
电路正常工作时它的阻值很小（压降很小），当电路出现过流使它温度升高时，阻值急剧增大几个数量级，使电路中的电流减小到安全值以下，从而使后面的电路得到保护，过流消失后自动恢复为低阻值。
其效果与开关元件类似，只是响应速度较慢。
它有三种封装形式：引线型、薄片型（带型）和贴装型。
2.PPTC的工作原理聚合物自复保险丝由聚合物基体及使其导电的碳黑粒子组成。
由于聚合物自复保险丝为导体，其上会有电流通过。
当有过电流通过聚合物自复保险丝时，产生的热量将使其膨胀。
从而碳黑粒子将分开、聚合物自复保险丝的电阻将上升。
这将促使聚合物自复保险丝更快的产生热、膨胀得更大，进一步使电阻升高。
当温度达到125°C时，电阻变化显著，从而使电流明显减小。
此时流过聚合物自复保险丝的小电流足以使其保持在这个温度和处于高阻状态。
当故障清除后，聚合物自复保险丝收缩至原来的形状重新将碳黑粒子联结起来，从而降低电阻至具有规定的保持电流这个水平。
上述过程可循环多次。
3.PPTC特性参数①保持电流IH：不会使电阻值突变的最大电流。
②触发电流IT：能使电阻值突然变大的最小电流，一般为保持电流的两倍。
③动作时间Ttrip：通过5IH（LP系列）或3IH（LBR系列）或规定电流（其它系列）的最大动作时间。
电流越大或温度越高，则动作时间越短。
④最大电压Vmax：在额定电流下能承受的最大电压，有时也用能承受的最大冲击电压⑤最大电流Imax：在额定电压下能承受的最大故障电流。
⑥动作功率Pdtyp：动作状态下消耗的功率。
⑦静态电阻R：在不加电的情况下电阻值应在静态电阻最小值Rmin 和最大值Rmax所确定的范围之内，即Rmin≤R≤Rmax。
4.PPTC命名规则5.PPTC封装及分类1、贴片型封装形式有：0603,0805,1206,1210,1812,29202、引线型耐压值有（V）：06，16，30，60，90，130，250，6006.PPTC产品特点聚合物自复保险丝与普通保险丝最明显的区别在于其可自复的特性。
贴片保险丝的定义及应用电子元件市场上存在着很多的系列保险丝，其中就有贴片保险丝。
这种系列保险丝在工厂中利用的比较多，个别用户使用的比较少。
据业内专家介绍，贴片保险丝在小型保险丝行业中是技术含量相对较高的新品种。
贴片保险丝可分为贴片电流保险丝和贴片自恢复保险丝。
一次性保险丝保护后需要更换，自恢复保险丝保护后断电可以自己恢复能重复使用。
自恢复贴片保险丝一次性贴片保险丝贴片保险丝产品按性能可分。
类为：快速熔断器、慢速熔断和增强熔化热能三种类型。
贴片保险丝如果具有高要求，一般采用薄膜制程，超低内阻，适用于过流保护，如浪涌等。
电脑周边产品，手机等通信设备，数码相机，显示器，电池常用。
可以用这类技术生产的厂家均有一定规模。
在选用贴片保险丝建议按下面几个方面来选定：1.我们把电路短路时流过的最大电流值称之为短路电流。
对于各种保险丝来说，额定断路容量是有规定的，我们在选择保险丝时必须注意不要使短路电流超过额定断路容量。
如果选择了断路容量小的保险丝，则有可能使保险丝破裂或者引发火灾。
2.观测冲击电流的波形（脉冲电流波形），用I2t值（焦耳积分值）来计算它的能量。
冲击电流的大小和次数不同，对保险丝造成的影响也是不同的。
冲击电流的I2t值与单脉冲的熔断I2t值之比决定了保险丝耐冲击电流的次数。
3.在所使用的电路中流经保险丝的常态电流大小。
通常情况下我们要预先设定一个减额量，然后按下面的原则来进行选择：即常态电流必须小于额定电流与减额系数的乘积。
4.按照UL规格的规定，保险丝应在额定电流2倍的情况下快速熔断。
但在大多数情况下，为了确保可靠地熔断，我们推荐熔断电流应大于额定电流的2.5倍。
另外熔断时间是重要的话，还必须参考厂商提供的熔断特性图来作出判断。
5.开路电压一般应选定为小于额定电压。
例如将额定电压为DC24V的保险丝用于AC100V 的电路中时，有可能引燃保险丝或使保险丝破裂。
随着电子元器件的小型化和贴片化，保险丝也随之走向小型贴片化，而且用的范围广，问贴片保险丝用在哪的人也多。
Bourns伯恩斯自恢复保险丝介绍Bourns伯恩斯于1947年成立，产品应用于汽车、行动电话、笔记型计算机、癌症治疗用植入式Ｘ光感应器、甚至应用在火星探勘车上。
伯恩斯的信念是提供高质量的产品、热心的服务，为客户创造最高价值。
Bourns的产品非常之多，其中电路保护产品就有：静电放电抑制器，电压瞬变抑制二极管数组，气体放电管，混合多阶保护器，LED分流器保护器，线路突波保护模块，金属氧化物压敏电阻（MOV），小型断路器（微型热保护器），大功率瞬态电压抑制器产品，陶瓷PTC可恢复式保护器，Multifuse可恢复式保险丝，特快熔断薄膜保险丝，TBU告诉保护器，瞬态电流抑制器，半导体放电管，电信用保险丝，电压瞬变抑制二极管。
今天简单介绍一下伯恩斯的自恢复贴片保险丝。
一、MF-FSMF系列：JDTFUSE在LED台灯USB接口的保护应用LED台灯增加USB接口功能，可为诸多移动设备充电，为台灯增加了亮点，但USB常常会因接口拔插短路、外接被充电设备短路等损坏USb及电源电路，需要对USb做好短路保护。
才能保证LED灯及USB电路的可靠性与长寿命。
而在各种保护电路中，元件最少、成本最低、可靠性最高的保护电路，莫过于深圳市集电通公司生产的自恢复保险丝元件的过载保护电路。
实用范围：蓝牙耳机，蓝牙音箱。
参数表格：如电动螺丝刀、手电钻、电剪刀等等，这类设备通常是充电电池供电，其充电器会因频繁操作产生断线、短路、线接反了而烧坏充电器或烧坏蓄电池等问题。
现在多应用锂离子电池，不仅会因过充、过放而损坏，严重的会产生爆炸等不安全的情况，产生这种情况的基本原因是充电机、蓄电池的保护电路没有设计好，有的就没有设计蓄电池的充放电与反接保护，这是非常危险的。
这种方案已通过11年的应用验证，没有出现过问题，能对蓄电池充电器的短路和反接以及超温后提供很好的提前保护作用.实用范围：万用串列汇流排周边设备 ‧磁碟机 ‧唯读光碟 ‧为主机板和周边设备插入保护 ‧个人数位平台／数位相机 ‧游戏机保护。

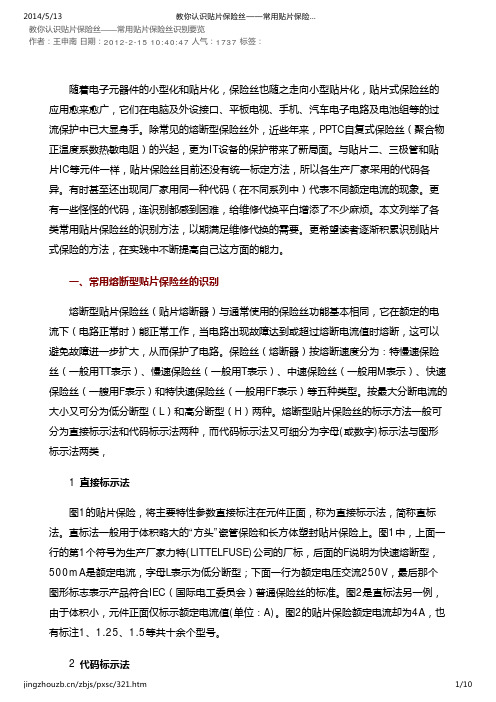

贴片保险丝的使用贴片保险丝（Chip Fuse）是一种使用表面贴装技术（Surface Mount Technology, SMT）制作的电子元器件，主要用于电路保护。
贴片保险丝的结构简单，包括元件主体、端子和中间的融丝。
当电流超过保险丝的额定值时，融丝就会熔断，保护电路不受损坏。
贴片保险丝的种类贴片保险丝的类型按照外观和尺寸分为多种，最常用的有以下几种：•1206（3.2mm * 1.6mm）：最常用的规格之一，适用于大多数的电路保护。
•0805（2.0mm * 1.25mm）：体积更小，适用于电子产品中空间限制较大的部分。
•0603（1.6mm * 0.8mm）：最小尺寸，适用于微型电子产品中。
•2512（6.3mm * 3.1mm）：最大规格，通常用于需求较高的电子设备，例如大功率逆变器等。
如何选择贴片保险丝的额定电流选择适当的额定电流是购买贴片保险丝的重要准则。
否则如果额定电流过小，可能会导致不必要的熔断，甚至在正常使用情况下影响到设备的正常工作。
而如果额定电流过大，保险丝就无法起到保护电路的作用。
计算额定电流的方法计算贴片保险丝的额定电流需要考虑两个重要因素：使用环境和电子元器件的功率。
使用环境使用环境的温度、湿度、振动等因素都会影响贴片保险丝的额定电流。
因此，在选择对应额定电流的贴片保险丝时，需要根据实际的应用环境进行考虑和选择。
电子元器件的功率电子元器件的功率表示电子元器件在工作中所消耗的电能，单位为瓦（W）。
通常情况下，功率越大，电流就越大。
因此，在选定贴片保险丝的额定电流时，需要根据贴片保险丝所保护的电子元器件的功率来选择。
参考值以下参考表格提供了常见尺寸的贴片保险丝的额定电流范围：尺寸额定电流范围1206 0.1A ~ 15A0805 0.05A ~ 8A0603 0.05A ~ 2A2512 0.1A ~ 30A在实际选择贴片保险丝的额定电流时，可以参考以上表格作为基础值，结合使用环境和电子元器件的功率进行综合考虑和选择。

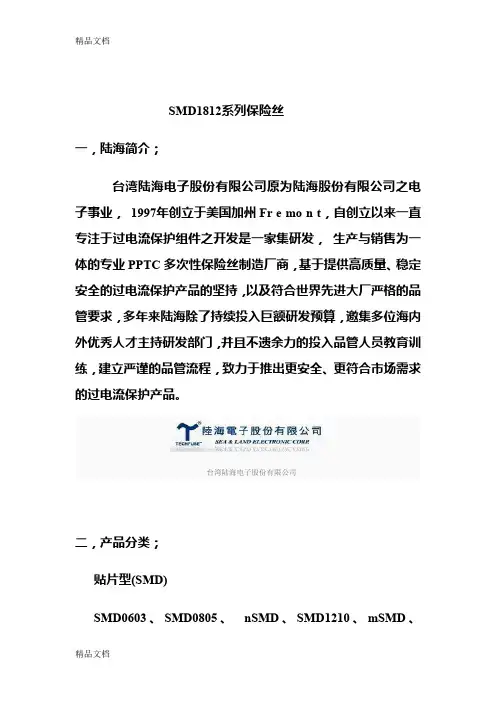

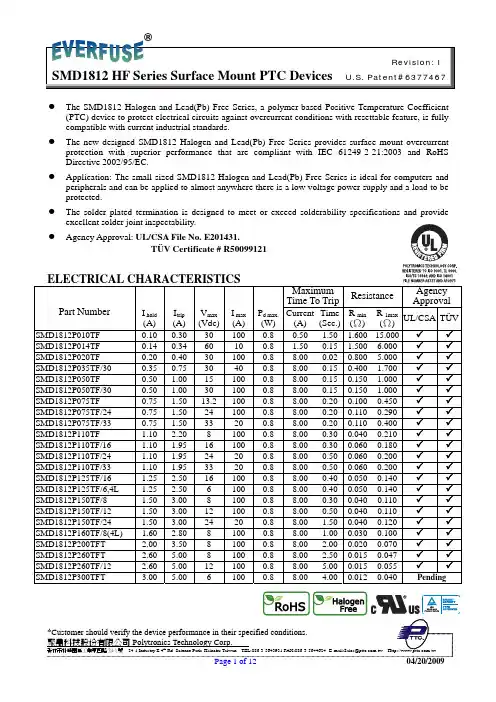

SMD1812系列保险丝一，陆海简介；台湾陆海电子股份有限公司原为陆海股份有限公司之电子事业，1997年创立于美国加州Fr e mo n t，自创立以来一直专注于过电流保护组件之开发是一家集研发，生产与销售为一体的专业PPTC多次性保险丝制造厂商，基于提供高质量、稳定安全的过电流保护产品的坚持，以及符合世界先进大厂严格的品管要求，多年来陆海除了持续投入巨额研发预算，邀集多位海内外优秀人才主持研发部门，并且不遗余力的投入品管人员教育训练，建立严谨的品管流程，致力于推出更安全、更符合市场需求的过电流保护产品。
台湾陆海电子股份有限公司二，产品分类；贴片型(SMD)SMD0603、SMD0805、nSMD、SMD1210、mSMD、SMD2018、SMD2920系列插脚型(RLD/R-Type)R16（16v）、R30（30v）、R60（60v）、R72（72v）、C250 （250v）、C600（600v）系列电池保护片(ALD/S-Type)VLD、MHD、HPD系列三，工作原理；自恢复保险丝的动作原理是一种能量的动态平衡，流过自恢复保险丝系列元件的电流由于自恢复保险丝系列的关系产生热量，产生的热全部或部分散发到环境中，而没有散发出去的热便会提高自恢复保险丝系列元件的温度。
正常工作时的温度较低，产生的热和散发的热达到平衡。
自恢复保险丝系列元件处于低阻状态，自恢复保险丝系列不动作，当流过自恢复保险丝系列元件的电流增加或环境温度升高，但如果达到产生的热和散发的热的平衡时，自恢复保险丝系列仍不动作。
当电流或环境温度再提高时，自恢复保险丝系列会达到较高的温度。
若此时电流或环境温度继续再增加，产生的热量会大于散发出去的热量，使得自恢复保险丝系列元件温度骤增，在此阶段，很小的温度变化会造成阻值的大幅提高，这时自恢复保险丝系列元件处于高阻保护状态，阻抗的增加限制了电流，电流在很短时间内急剧下降，从而保护电路设备免受损坏，只要施加的电压所产生的热量足够自恢复保险丝系列元件散发出的热量，处于变化状态下的自恢复保险丝系列元件便可以一直处于动作状态（高阻）。
型号额定电压 额定电流外型尺寸 通过认证 资料下载2920SMD 自复保险丝15~60V0.3~3.0A7.3 ×5.0mmUL TUVPtc2920-1.PDF29 20 英寸 1812SMD 自复保险丝10~40V0.1~2.6A4.6 ×3.0mmUL TUVPTC1812-1.PDF PTC1812-2.PDF18 12 英寸 1206SMD 自复保险丝6V0.35~1.5A3.2×1.6mmUL TUV PTC1206-1.PDF PTC1206-2.PDF12 06 英寸0805SMD 自复保险丝6~15V0.1~0.75A2.0×1.2mmUL TUVPTC0805-1.PDF PTC0805-2.PDF系列外型尺寸1206 系列贴片保险丝3.2*1.6mm 0.12*0.06 英寸0603 系列贴片保险丝 1.6*0.8mm 0.06*0.03 英寸0402 系列贴片保险丝 1.0*0.5mm 0.01*0.005 英寸2410 系列贴片保险丝 6.8*2.7mm 0.24*0.10 英寸型号额定电压额定电流外型尺寸(mm)通过认证资料下载20N 速断型250V/125V 0.1∽20AΦ2.7*7.2 UL/CSA/PSE20N.pdf20T.pdf 20T 延时型250V/125V0.1∽7.0AΦ2.7*7.2 UL/CSA/PSEMCR.pdf MCR 速断型125V0.062∽10AΦ3.1*7.5UL/CSAR251 速断型125V0.062∽15AΦ2.4*7.2 UL/CSA r251-253.pdf型号额定电压额定电流外型尺寸(mm)通过认证资料下载SR5 圆柱型250V 1∽5A Φ8.4*7.6 UR/VDE/CCC SR5.pdfSS5.pdf SS5 方型250V1∽5A Φ8.6*7.6*4 UR/CCCmet.pdf MET 圆柱型250V0.04∽6.3AΦ8.4*7.6UR/VDE/CCCMST 方型250V0.04∽6.3AΦ8.6*7.6*4 UR/VDE/CCC mst.pdfU30系列自恢复保险丝 耐压 30VG16系列自恢复保险丝耐压 16VS 系列自恢复保险丝 耐压 6-16V BR 系列自恢复保险丝 耐压 125V R250系列自恢复保险丝 耐压 250V原理说明 参数说明：保持电流（Ih ）：25℃静止空气环境中不触发电阻突越的最高电流。
