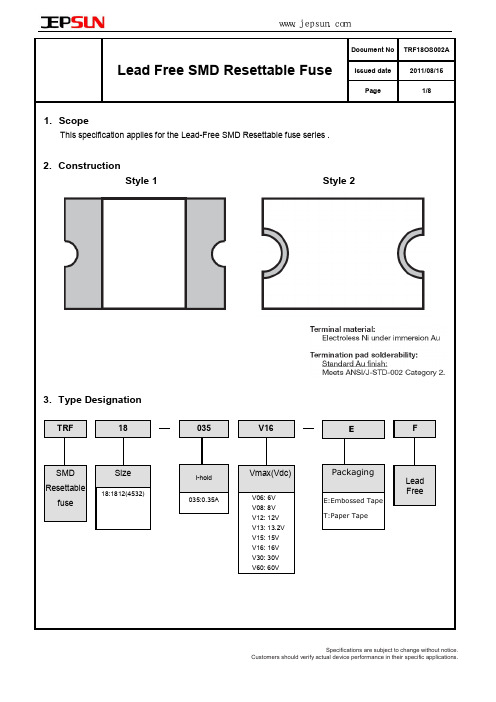

1.Summary(a)RoHS Compliant &Halogen Free(b)Applications:All high-density boards(c)Product Features:1812Dimension,surface mountable,Solid state,Faster time to trip than standard SMD devices.(d)Operation Current:0.30~5.00A (e)Maximum Voltage:6V~60V DC(f)Temperature Range :-40℃to 85℃2.A g e n c y R e c o g n i t i o n U L :F i l e N o .E 211981T ÜV :F i l e N o .R 500040843.E l e c t r i c a l C h a r a c t e r i s t i c s (23℃)I H =H o l d c u r r e n t -m a x i m u m c u r r e n t a t w h i c h t h e d e v i c e w i l l n o t t r i p a t 23℃s t i l l a i r .I T =T r i p c u r r e n t -m i n i m u m c u r r e n t a t w h i c h t h e d e v i c e w i l l a l w a y s t r i p a t 23℃s t i l l a i r .V M A X =M a x i m u m v o l t a g e d e v i c e c a n w i t h s t a n d w i t h o u t d a m a g e a t i t r a t e d c u r r e n t .(I M A X )I M A X =M a x i m u m f a u l t c u r r e n t d e v i c e c a n w i t h s t a n d w i t h o u t d a m a g e a t r a t e d v o l t a g e (V M A X ).P d =T y p i c a l p o w e r d i s s i p a t e d -t y p e a m o u n t o f p o w e r d i s s i p a t e d b y t h e d e v i c e w h e n i n t h e t r i p p e d s t a t e i n 23℃s t i l l a i r e n v i r o n m e n t .R M I N =M i n i m u m d e v i c e r e s i s t a n c e a t 23℃p r i o r t o t r i p p i n g .R 1M A X =M a x i m u m d e v i c e r e s i s t a n c e a t 2℃m e a s u r e d 1h o u r a f t e r t r i p p i n g o r r e f l o w s o l d e r i n g o f 260℃f o r 20s e c o n d s .T e r m i n a t i o n p a d c h a r a c t e r i s t i c s T e r m i n a t i o n p a d m a t e r i a l s :P u r e T i nSurfaceMountable PTC Resettable Fuse:SMD1812Series4.SMD Product Dimensions(Millimeters)5.Thermal Derating Curve6.Typical Time-To-Trip at 23℃A= SMD075~300-1812B=SMD010~050-1812A = SMD010B = SMD014C = SMD020 / 020-60D = SMD030E = SMD035 / 035-30F = SMD050 / 050-30G = SMD075 / 075-24 / 075-33H = SMD110 / 110-16/ 110-24 /110-33I = SMD125 / 125-16J = SMD150 / 150-12 / 150-240K = SMD160 / 160-16L = SMD200 /200-16M = SMD260 / 260-16N = SMD300SMD160 / 160-17.Material SpecificationTerminal pad material:Pure TinSoldering characteristics:Meets EIA specification RS 186-9E,ANSI/J-std-002Category 38.Part Numbering and Marking SystemPart Numbering SystemPart Marking SystemSMD □□□□□-F 020FCurrent Rating60Part IdentificationVoltage RatingExampleLogoWarning:-Operation beyond the specified maximum ratings or improper use may result in damage andpossible electrical arcing and/or flame.-PPTC device are intended for occasional overcurrent protection.Application for repeated overcurrent condition and/or prolonged trip are not anticipated.-Avoid contact of PPTC device with chemical solvent.Prolonged contact will damage the device performance.1812□ □ □ □ □9.Pad Layouts 、Solder Reflow and Rework RecommendationsThe dimension in the table below provide the recommended pad layout for each SMD1812devicePad dimensions (millimeters)All SMD1812series3.451.783.50Solder reflow※Due to “Lead Free”nature,Temperature andDwelling time for the soldering zone is higher than those for Regular.This may cause damage to other components.1.Recommended max past thickness >0.25mm.2.Devices can be cleaned using standard methods and aqueous solvent.3.Rework use standard industry practices.4.Storage Envorinment :<30℃/60%RHCaution:1.If reflow temperatures exceed therecommended profile,devices may not meet the performance requirements.2.Devices are not designed to be wave solderedNote 1:All temperatures refer to of the package,to the bottom side of the board.measured on the package body surface.Reflow ProfileDeviceA B C NominalNominalNominal ProfileFeaturePb-Free Assembly Average Ramp-Up Rate (TsmaxtoTp)3℃/second max.Preheat :Temperature Min (Tsmin)Temperature Max (Tsmax)Time (tsmin to tsmax)150℃200℃60-180secondsTime maintained above:Temperature(T L )Time (t L )217℃60-150seconds Peak/Classification Temperature(Tp):260℃Time within 5℃of actual Peak :Temperature (tp)20-40seconds Ramp-Down Rate :6℃/second max.Time 25℃to Peak Temperature :8minutes max.。
自恢复保险丝 0欧姆电阻
自恢复保险丝（Resettable Fuse）是一种电子电路保护装置，旨在防止电路由于过流、过载、过热或短路而受到损坏。
它根据功能命名，实质上就是PTC电阻，且分为陶瓷PTC（CPTC）和高分子PTC（PPTC）。
当自恢复保险丝接入电路后，一旦电路发生过流，器件的温度上升，电阻增大，呈现出“断路”状态（仍有微小的漏电流）。
自恢复保险丝的主要参数有保持电流、跳脱电流、最大电压、最大电流、最大动作时间、消耗功率和电阻值范围等七大主要参数。
值得注意的是，自恢复保险丝具有正温度系数 (PTC)，这意味着当温度升高时，其电阻也会增加。
这与保险丝的原理相似，保险丝的本质就是一段低熔点且电阻率较高的金属丝。
当电流流过保险丝时，虽然其温度会上升，但由于保险丝金属材料的熔点较低，它会先于普通电阻熔断，从而执行线路保护。
至于0欧姆电阻，它是一种特殊的电阻器，其电阻值为0欧姆。
在电路中，它可以用于接地、电路隔离、信号匹配等应用。
但需要注意的是，直接将自恢复保险丝替换为0欧姆电阻是不可取的，因为两者的功能和应用场景是不同的。
聚鼎贴片自恢复保险丝（1812/2016/2920系列）Overview从业界最小的0603至2920，Polytronics 提供表面贴 装自恢复过流everfuse®PPTC 器件的最完整的产品组合。
从于1998推出的第一smd1812装置smd1210，smd1206，smd2920，smd2016，smd0805和smd0603迅速进入市场。
业界最小的0402 PPTC 在2011开始。
目前所有的SMD 系列符合RoHS 要求，产品也转移到无卤材料和工艺从Q4，2008符合欧盟标准。
Polytronics 还提供低ρSMD 单反系列有效降低设备尺寸和轮廓，这是理想的电池保护电路模块（PCM ）Features符合RoHS ，无卤，广泛的SMD PPTC 在行业，从0.05a 到7.5A 电流额定值，额定电压一般6v 应用为电信应用，机构：UL 、CSA 、识别ÜV T ，小尺寸，快速跳闸时间，低电阻。
Applications电脑类便携式电子产品 多媒体 游戏控制台 电话和宽带 移动电话 工业控制 电池一、SMD1812系列：1812系列提供了表面贴装可复位过流保护和保持电流0.1a 到3.0a 本系列提供完整的组合在保持电流和工作电压，适用于广泛的应用。
本产品线还专为表面贴装应用。
1812千伏的足迹范围内的产品从0.1安培至3安培和电压从6伏至60伏特的保持电流范围。
这些设备是理想的PC 母板，计算机外围产品和通用电子应用。
参数：三、SMD2016系列：2016系列提供了表面贴装可复位过流保护和保持电流从0.3a为2.0A。
本系列适用于应用程序和更高的工作电压高达60V。
该贴片产品线的目的是提供一个宽范围内保持电流从0.3安培至2安培和电压从6伏至60伏特。
的smd2016产品线适用于高密度电路板应用在计算机、电信和电子。
参数：四、SMD2920系列：2920系列提供了表面贴装可复位过流保护和保持电流从0.3a到5.0a。
自恢复保险丝选型参数说明（转）
最近做项目时遇到了自恢复保险丝，看了好半天才弄明白参数是啥意思，记在这里。

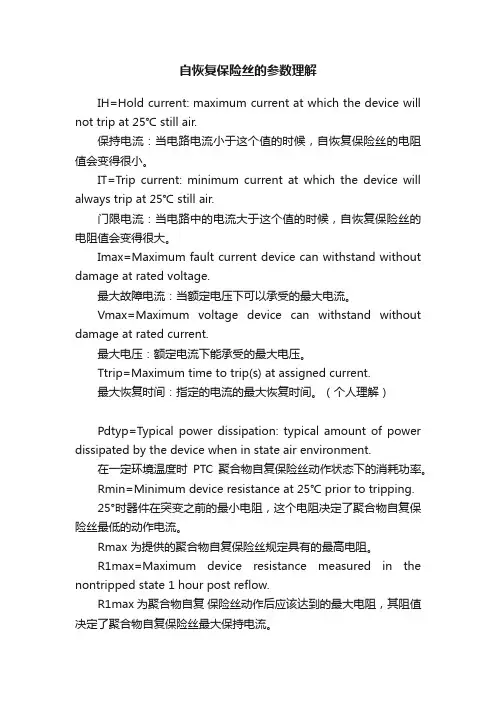

保持电流（Ihold）：25℃静止空气环境中不触发电阻突越的最高电流。
触发电流（Itrip）：25℃静止空气环境中PTC聚合物自复保险丝从低阻转为高阻抗的最小电流。
最大电压（Vmax）：PTC聚合物自复保险丝的最大工作电压。
最大电流（Imax）：PTC聚合物自复保险丝能承受的最大电流。
动作功率（Pdtyp.）：25℃环境温度时PTC聚合物自复保险丝动作状态下的消耗功率。
动作时间（Ttrip）：5倍保持电流下最大动作时间。
SMD1812系列保险丝一，陆海简介；台湾陆海电子股份有限公司原为陆海股份有限公司之电子事业，1997年创立于美国加州Fr e mo n t，自创立以来一直专注于过电流保护组件之开发是一家集研发，生产与销售为一体的专业PPTC多次性保险丝制造厂商，基于提供高质量、稳定安全的过电流保护产品的坚持，以及符合世界先进大厂严格的品管要求，多年来陆海除了持续投入巨额研发预算，邀集多位海内外优秀人才主持研发部门，并且不遗余力的投入品管人员教育训练，建立严谨的品管流程，致力于推出更安全、更符合市场需求的过电流保护产品。
台湾陆海电子股份有限公司二，产品分类；贴片型(SMD)SMD0603、SMD0805、nSMD、SMD1210、mSMD、SMD2018、SMD2920系列插脚型(RLD/R-Type)R16（16v）、R30（30v）、R60（60v）、R72（72v）、C250 （250v）、C600（600v）系列电池保护片(ALD/S-Type)VLD、MHD、HPD系列三，工作原理；自恢复保险丝的动作原理是一种能量的动态平衡，流过自恢复保险丝系列元件的电流由于自恢复保险丝系列的关系产生热量，产生的热全部或部分散发到环境中，而没有散发出去的热便会提高自恢复保险丝系列元件的温度。
正常工作时的温度较低，产生的热和散发的热达到平衡。
自恢复保险丝系列元件处于低阻状态，自恢复保险丝系列不动作，当流过自恢复保险丝系列元件的电流增加或环境温度升高，但如果达到产生的热和散发的热的平衡时，自恢复保险丝系列仍不动作。
当电流或环境温度再提高时，自恢复保险丝系列会达到较高的温度。
若此时电流或环境温度继续再增加，产生的热量会大于散发出去的热量，使得自恢复保险丝系列元件温度骤增，在此阶段，很小的温度变化会造成阻值的大幅提高，这时自恢复保险丝系列元件处于高阻保护状态，阻抗的增加限制了电流，电流在很短时间内急剧下降，从而保护电路设备免受损坏，只要施加的电压所产生的热量足够自恢复保险丝系列元件散发出的热量，处于变化状态下的自恢复保险丝系列元件便可以一直处于动作状态（高阻）。
自恢复保险丝知识详解自恢复保险丝主要由核心材料高分子聚合物复合材料体组成，它是一种可反复使用的具有自恢复特性非线性的过流保护器件，聚合物复合材料体一般由聚合物、导电微粒、无机填料等组成。
自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。
传统保险丝过流保护，仅能保护一次，烧断了需更换，而自恢复保险丝具有过流过热保护，自动恢复双重功能。
在习惯上把PPTC也叫自恢复保险丝。
自恢复保险丝是一种热敏半导体材料，灵敏度本身就不高，如果不考虑灵敏度是完全可以用的，保险丝主要的参数就是熔断电流，只要耐压超过实际电路中的电压就行了。
比如我们常见的玻璃管的保险丝，一般标的耐压都是250VAC，但实际应用的时候，不管是交流的直流的，不管是220V还是12V都是一样的，考虑的是熔断电流高灵敏度的还是需要快断的保险丝是。
自恢复保险丝属于慢断类型保险丝，自恢复保险丝的材料因为通电后发热，当电流过大发热到一定程度的时候，材料就不导电了，这个和普通的保险丝是一个道理，只不过普通的保险丝是一次型熔断而已。
自恢复保险丝广泛应用于各消费类通迅产品、电信及网络设备、电脑周边产品中以及工业/汽车、电池、便携式电子产品中。
用在电信及网络设备上，如：局用交换机、配线保安单元、用户终端设备、类比/模拟线路卡、T1/E1设备、ISDN设备、ASDL设备、HDSL设备、Modem、总配线架保安单元、有线电话/中心局至用户电缆线。
应用在电脑及多媒体设备上：如：USB端口、驱动器、调制解调器等、CPU/IC的保护、IEEE 802.3以太网LAN、IEEE 1394，iLINK、I/O端口、LCD监视器/显示器、LNB卫星机顶盒、扬声器、PC卡和插槽、智慧卡/智能卡阅读器、DDC视频端口DVI、USB、POS设备、机顶盒、GPS、电话及传真机等。
应用在工业及汽车电子上如：汽车线束、汽车防盗器、汽车微电机、电磁负载、马达、风扇有及吹风机、卤素灯、火警设备、电子镇流器/电子安全器、变压器、印刷电路版及铜铂线的保护、保护电气连接线/线束保护等。
自恢复保险丝一、什么是自恢复保险丝（POLYPTC\PPTC \PTC）自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。
在习惯上把PPTC(Polyer Positive TemperatureCoefficent---正温度系数，见关键词PPTC)也叫自恢复保险丝。
二、自恢复保险丝原理自恢复保险丝是由高科技聚合树脂及纳米导电晶粒经特殊工艺加工制成，正常情况下，纳米导电晶体随树脂基链接形成链状导电通路，保险丝正常工作；当电路发生短路或者过载时，流经保险丝的大电流使其集温升高，当达到居里温度时，其态密度迅速减小，相变增大，内部的导电链路呈雪崩态变或断裂，保险丝呈阶跃式迁到高阻态，电流被迅速夹断，从而对电路进行快速，准确的限制和保护，其微小的电流使保险丝一直处于保护状态，当断电和故障排除后，其集温降低，态密度增大，相变复原，纳米晶体还原成链状导电通路，自恢复保险丝恢复为正常状态，无需人工更换。
三、自恢复保险丝参数IH：最大工作电流（25℃）IT：最小动作电流（25℃）Itrip：过载电流 Tmax：过载电流最大动作时间Vmax：最大过载电压 Imax：最大过载电流Rmin：最小电阻（25℃）Rmax：最大电阻（25℃）四、自恢复保险丝应用自恢复保险丝串联在 DC/AC 电源电路中.可以选择DIP 直插式或 SMD 表面贴装式. PPTC 无正负极性之分.因 PPTC 在保护状态下,表面温度高,要安装在通风状态下,对高温敏感的元器件不要与 PPTC 直接接触.五、选型型号如：KX60-050 最大工作电压为60V，最大工作电流为0.5A 应用范围:ADSL设备中的自恢复保险丝的应用自恢复保险丝在无线电产品,电池组,充电器产品中的应用汽车电子及零部件中的过流保护应用遥控电动玩具车, 高低频电源充电器电动玩具,童车等电子玩具中的应用卫星接受器DVB产品中的应用自恢复保险丝在通信终端设备产品中的应用电源供应器产品中的应用家庭影院 / 扬声器 / 分频器 / 电磁负载 / 马达 / 吸尘器六、自恢复保险丝的应用1.镇流器日光灯需要一个镇流器产生高电压和大电流来点着。
