华中科技大学船舶与海洋工程学院轮机工程专业民用船舶动力装置课程设计轴系计算说明书一、轴系计算(一)、概述本船为内河船，设单机单桨。
主机经减速齿轮箱减速后将扭矩通过中间短轴传给螺旋桨轴和螺旋桨。
考虑到长江水质较差，泥沙较多，若采用水润滑，则污物可能进入艉轴装置造成堵塞，故润滑方式采用油润滑。
本计算按《CCS钢质内河船舶建造规范》（2009年）（简称《钢内规》）进行。
(二)、已知条件(三)、轴直径的确定根据《钢内规》8.2.2进行计算，计算列表4.1如下：表4.1轴直径计算根据计算结果，取螺旋桨轴直径为 350 mm，中间轴直径为 280 mm。
二、强度校核1.尾轴强度验算轴设计过程中艉轴承、密封装置、联轴节的选型如下：a．艉轴轴承选自东台市有铭船舶配件厂，规格如下：b．油润滑艉轴密封装置选自东台市有铭船舶配件厂，规格如下：c．联轴节采用船厂自制。
尾轴危险段面的确定根据图4-1计算如下：图4-1尾轴管结构简图（1）相关尺寸确定已知L=880mm，L b=440mm，R=350mma螺旋桨轴尾部锥长l=（1.6~3.3）R=2.2*R=780mm，z对于白合金轴承，支撑点到后端面的距离u=0.5L=0.5*880=440mm。
而后密封装置的长度为215mm，再加上适当间距约为60mm，则：螺旋桨轴尾部锥面中心至后轴承中心距离a为：a=780/2+440+215+60=1105mm螺旋桨轴尾部锥面后端面至后轴承中心距离b为：b=1105+780/2=1495mm由布置总图得后轴承的后端面距前轴承中心约为4739mm，则：前后轴承支撑点距离l为：l=4739-440=4299mm因为后轴承后端面距齿轮箱有约7130mm，考虑到齿轮箱的周和联轴节等，法兰端面到前轴承支撑点距离为：d=7130-4299-440-769=2391mm因为联轴节长845mm ，则法兰重心到前轴承支撑点距离为： c=2391-845=1546mm（2）双支承轴承负荷计算： a ．后轴承压力= 15873.21 N式中：g —9.81N/kg 1—前后轴承支撑点距离，4.299ma---螺旋桨中心至后轴承中心距离，1.105m b —桨毂后端面到后轴承支撑点距离，1.495m c —法兰重心到前轴承支撑点距离，1.546md —法兰端面到前轴承支撑点距离，2.391m G 0—法兰重量，1180kgQ B —螺旋桨及附件重量，4079.51kgq c —轴本身重量产生的均布负荷 ，q c=0.00622c d =0.0062×3502=759.5kg/mb ．前轴承总压力⎥⎦⎤⎢⎣⎡--+++=l a Q l 2b q l c)(l G l 2d l q g B 2c 02c）（B R = 4596.65 N 式中：g —9.81N/kg 1—前后轴承支撑点距离，4.299ma---螺旋桨中心至后轴承中心距离，1.105m b —桨毂后端面到后轴承支撑点距离，1.495m c —法兰重心到前轴承支撑点距离，1.546md —法兰端面到前轴承支撑点距离，2.391m G 0—法兰重量，1180kgQ B —螺旋桨及附件重量，4079.51kgq c —轴本身重量产生的均布负荷 ，q c=0.00622c d =0.0062×3502=759.5kg/m1．截面E —E 的弯矩/2a 2L q g 2L R 2L a g Q M 2A cA A AB EE ⎪⎭⎫⎝⎛+⋅⋅-⋅+⎪⎭⎫ ⎝⎛+⋅-=- = —63745.48N ·m式中：g —9.81N/kgQ B —螺旋桨及附件重量，4079.51kg a —螺旋桨中心至后轴承中心距离，1.105m R A —后轴承支反力，15873.21 N L A —后轴承长度，0.88m q c —轴本身重量产生的均布负荷q c=0.00622c d =0.0062×3502=759.5kg/m其中d c 为尾轴直径，350mm 2．截面K －K 的弯矩c2B A B KK 2gq )Q -(R a g Q M g ⋅+⋅⋅-=-= —5093.61N ·m式中：g —9.81N/kgQ B —螺旋桨及附件重量，4079.51kg a —螺旋桨中心至后轴承中心距离，1.105m R A —后轴承支反力，15873.21 N q c —轴本身重量产生的均布负荷q c=0.00622c d =0.0062×3502=759.5kg/m其中d c 为尾轴直径，350mmK K E E M M -->，取E E M -=—63745.48N ·m 作为计算弯曲力矩。
第19卷 第11期 中 国 水 运 Vol.19 No.11 2019年 11月 China Water Transport November 2019收稿日期：2019-07-29作者简介：虞 凯，舟山兴舸船舶设计有限公司。
船舶推进轴系设计要点解析虞 凯，李永顺（舟山兴舸船舶设计有限公司，浙江 舟山 316000）摘 要：本文主要介绍船舶轴系设计的步骤和要点，按实际要求并根据船舶类型、营运水域合理设计轴系。
关键词：轴系；设计；条件；要求；计算中图分类号：U662 文献标识码：A 文章编号：1006-7973（2019）11-0078-03船舶推进轴系作为独立的系统，结构外形较为简单，但作用十分重大，其设计的合不合理直接影响到船舶的安全性能和运行成本。
船舶轴系主要由传动轴（推力轴、中间轴、螺旋桨轴等）传动设备（主机、联轴器、齿轮箱等）、支撑部件（推力轴承、中间轴承、尾管轴承等）、尾密封装置以及其它附件等组成。
轴系的基本作用：主要是连接主机和螺旋桨，并将主机产生的功率通过轴传递给螺旋桨，螺旋桨旋转后产生轴向推力通过轴系传给推力轴承，再由推力轴承传递于船体。
因此，螺旋桨能否正常高效的运转，主要取决于轴系工作的稳定性。
在设计前期轴系材质、强度、结构等需综合合理的考虑，以便船舶性能达到最佳状态。
一、轴系布置设计流程根据船舶类型、用途、吨位、航速；再按船舶主机的功率、转速以及相匹配离合器的传递能力。
确定轴线及轴段的配置；再以轴的长度来决定中间轴承位置、数量和间距等，绘制轴系布置图；在确定完主机和齿轮箱后，根据《规范》计算确定螺旋桨轴、中间轴基本轴径。
且轴的主要尺寸和轴的冷却方式初步确定的前提下，即可进行轴系的强度校核。
然后进行轴系部件结构设计及选型；最后绘制轴系布置图、艉轴尾管总图、螺旋桨轴图、中间轴图、可拆联轴器及有关部件图纸。
船舶轴系必需进行扭振计算，且轴径大于250mm 时需要合理校中计算。
二、轴系设计考虑的条件船体线型、主机参数、齿轮箱参数、螺旋桨参数、船体结构、主机位置、螺旋桨位置、尾轴尾管、尾柱／轴承支架位置、润滑和密封型式等。
轴系强度计算在推进装置中，从主机（机组）的输出法兰到推进器之间以传动轴为主的整套设备称为轴系。
轴系的基本任务是：连接主机（机组）与螺旋桨，将主机发出的功率传递给螺旋桨，同时又将螺旋桨所产生的推力通过推力轴承传给船体，以实现推进船舶的使命。
当机舱位置确定，主机布置好后，即可考虑轴系设计和布置。
4.1轴系的布置4.1.1 传动轴的组成和基本轴径传动轴一般由螺旋桨轴(尾轴)、中间轴和推力轴，以及将它们相连接的联轴器所组成。
本船因其推力轴承已放置在减速齿轮箱中，所以不设推力轴。
而且本船螺旋桨轴不分段制造，最后本船传动轴组成设计成1根中间轴和1根螺旋桨轴。
轴的基本直径d(mm)应不小于按下式计算的值（考虑到标准化的要求，各轴轴径一般取不小于计算值的整数）d=(4.1)100=100)6.5=191.88C m mC=1.0——中间轴的直轴部分，d=m m，取200m m作为设计尺寸。
191.88C=1.27——对于油润滑的且具有认可型油封装置的，或装有连续轴套（或轴承之间包有适当保护层）的具有键的螺旋桨轴d=⨯=243.69m m，设计时取250m m。
191.881.2C=1.05——尾尖舱隔舱壁前的尾轴或螺旋桨轴的直径可按圆锥减小，但在联轴器法兰处的最小直径应不小于C=1.05计算所得的值。
191.881.0d=⨯=201.47m m，即螺旋桨轴在联轴器法兰处的最小直径应不小于201.47m m。
4.1.2 轴系布置的要求传动轴位于水线以下，工作条件比较恶劣，在其运转时，还将受到螺旋桨所产生的阻力矩和推力的作用，使传动轴产生扭转应力和压缩应力；轴系本身重量使其产生的弯曲应力；轴系的安装误差、船体变形、轴系振动以及螺旋桨的水动力等所产生的附加应力等。
上述诸力和力矩，往往还是周期变化的，在某些时候表现更为突出，例如船舶在紧急停车、颠繁倒车或转弯，或是在大风大浪中受到剧烈纵摇或横摇时，使传动轴所受负荷更大，有时甚至使它产生发热或损坏。
船舶轴系设计2.1轴系的任务船舶轴系是船舶动力装置中的重要组成部分，承担着将主机发出的功率传递给螺旋桨，再将螺旋桨产生的轴向推力传递给船体实现推船航行的目的。
•船舶轴系的结构较为简单，但作用十分重大，维护管理好轴系，对保证船舶的安全航行至关重要。

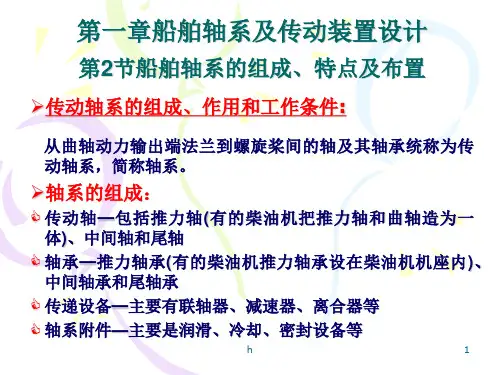

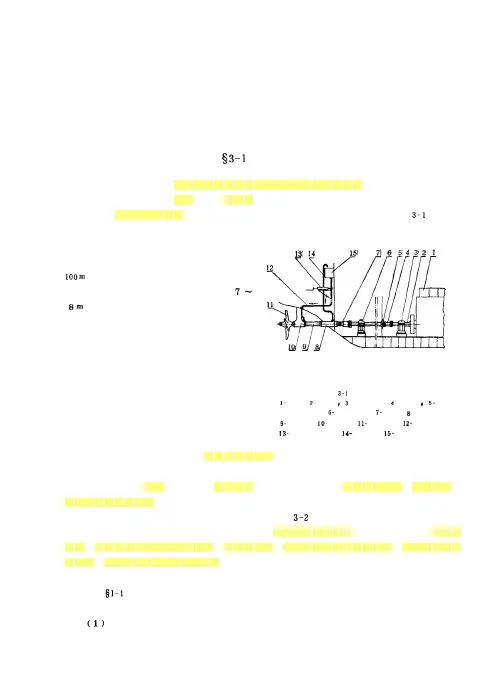

2.2轴系的组成•船舶轴系是从主机输出端法兰起至艉轴为止，连接主机和螺旋桨。

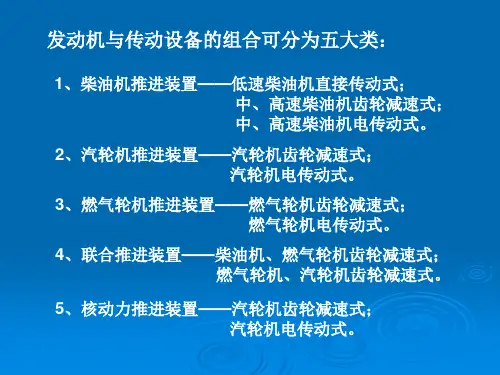

对于直接传动的推进系统，包括传递功率的传动轴及其轴承等零部件，主要有:推力轴和推力轴承、中间轴和中间轴承、尾轴和尾轴承以及其他附件等；对于间接传动的推进系统，除有上述传动轴和轴承外，还有离合器、弹性联轴器和减速齿轮箱等部件。
3.轴系的种类•单轴系4.5.双轴系轴系工作条件及故障•船舶轴系的主要零件——中间轴、艉轴等虽然结构简单，但尺寸大，重量大，一般轴长无与轴径d之比均超过10，所以是扰性轴，容易产生变形。
轴系位于船体水线以下部位，运转时不仅受到主机传递的扭矩作用、轴系自重引起的弯曲变形，而且还受到螺旋桨产生的阻力矩和推力作用。
此外，还受到轴系校中、安装、船体变形、船舶振动及螺旋桨水动力等引起的附加应力的周期作用。
船舶主机的紧急停车、频繁机动操车，或者在台风、大浪中剧烈摇摆时，上述情况就更加严重，并使轴承负荷加重。
传动轴工作表面与轴承的相对运动还会产生过度磨损，在海水和滑油介质中受到腐蚀。
所以，船舶轴系在运砖中会产生声音异常、振动、轴承温度升高、传动轴磨损加剧、密封装置漏泄等损坏，严重对甚至产生断轴事故。
轮机人员应作好日常的维护修理，使轴系处于良好的技术状态并应掌握船舶轴系的有关理论知识和实际检验方法轴系布置设计流程•首先确定轴线及轴段的配置；•再决定轴承位置和间距等，绘制相关草图；在根据规范计算确定了基本轴径、且轴的主要尺寸初步确定的前提下，即可进行轴系的强度校核。
有些船舶轴系还要进行必要的振动计算和合理校中计算；•然后进行轴系部件结构设计及选型; •最后绘制轴系布置图、艉轴尾管总图及有关部件图纸。
