实验四轴系结构创意组合一、概述任何回转机械都具有轴系结构，因而轴系结构设计是机器设计中最丰富、最需具有创新意识的内容之一，轴系性能的优劣直接决定了机器的性能与使用寿命。
由于轴承的类型很多，轴上零件的定位与固定方式多样，具体轴系的种类很多。
概括起来主要有：(1)两端单向固定结构；(2)一端双向固定、一端游动结构；(3)两端游动结构(一般用于人字齿轮传动中的一根轴系结构设计)。
如何根据轴的回转转速、轴上零件的受力情况，决定轴承的类型；再根据机器的工作环境决定轴系的总体结构；轴上零件的轴向定位与固定、周向的固定来设计机器的轴系，是机器设计的重要环节。
为了设计出适合于机器的轴系，有必要熟悉常见的轴系结构，在此基础上才能设计出正确的轴系结构，为机器的正确设计提供核心的技术支持。
二、实验目的1．熟悉和掌握轴的结构与其设计，弄懂轴及轴上零件的结构形状及功能、工艺要求和装配关系。
2．熟悉并掌握轴及轴上零件的定位与固定方法。
3．熟悉和掌握轴系结构设计的要求与常用轴系结构。
4．了解轴承的类型、布置、安装及调整方法，以及润滑和密封方式。
三、实验设备和工具1．模块化轴段，用其可组装成不同结构形状的阶梯轴。
2．轴上零件：齿轮、蜗杆、带轮、联轴器、轴承、轴承座、端盖、套杯、套筒、圆螺母、轴端挡圈、止动垫圈、轴用弹性挡圈、孔用弹性挡圈、螺钉、螺母等。
3．工具：扳手、游标卡尺、内外卡钳、300mm钢板尺、铅笔、三角板等。
四、实验内容与要求1．从轴系结构设计实验方案表中选择设计实验方案号。

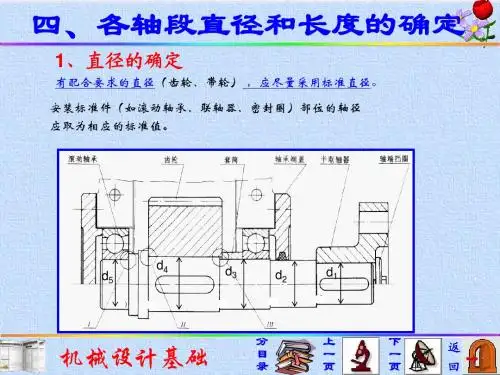

2．进行轴的结构设计与滚动轴承组合设计。
每组学生根据实验方案规定的设计条件和要求，确定需要哪些轴上零件，进行轴系结构设计。
解决轴承类型选择，轴上零件的固定、装拆、轴承游隙的调整、轴承的润滑、密封、轴的结构工艺性等问题。
3．绘出轴系结构设计装配草图，并应使设计结构满足轴承组合设计的基本要求，即采用何种轴系基本结构。
4．考虑滚动轴承与轴、滚动轴承与轴承座的配合选择问题。
典型商船的軸系佈置與結構設計摘要：文中主要介紹了商船軸系結構設計與佈置，安裝時應注意的問題目錄：1 軸系的任務,組成，與設計要求2 軸系的種類3 軸系工作條件及故障4 軸系佈置設計流程5 軸線的確定及數目6軸線及軸線長度的確定7 軸承的設置，間距和位置8 軸承負荷及負荷計算中支點位置的確定9 軸承的比壓許用範圍引言：船舶軸系的佈置與設計在船舶建造過程中是一個非常重要的環節，此設計的任務是使讀者獲得必要的專業入門知識，增加對商船軸系佈置與結構設計的瞭解和興趣。
開拓視野，拓展相關專業知識，以有利於學好本專業的其他課程和將來的工作。
本設計系統的介紹了商船軸系的工作原理，性能特點，典型結構，裝調要修要點等。
全文共分為10章，重點詳細介紹了軸系的佈置與結構設計。
由於本人水準有限，加之時間倉促，文中謬誤和不足之處懇請老師及讀者批評指正，以期日後改正。
1軸系的任務，組成與設計要求：軸系的任務：船舶軸系是船舶動力裝置中的重要組成部分，承擔著將主機發出的功率傳遞給螺旋槳。
在講螺旋槳產生的軸向推力傳遞給船體實現推船航行的目的。
船舶軸系的結構較為簡單。
但作用十分重大，維護管理好軸系，對保證船舶的安全航行至關重要。
軸系的組成：船舶軸系是主機輸出端法蘭起至艉軸為止，連接主機和螺旋槳。
對於直接傳動的推進系統，包括傳遞功率的傳動軸等零部件，主要有：推力軸和推力軸承，中間軸和中間軸承，尾軸承以及其他附件等；對於間接傳動的推進系統，除有上述傳動軸和軸承外，還有離合器，彈性聯軸器和減速齒輪箱等部件。
2軸系的種類單軸系：單軸系軸線佈置於船體的中縱剖面上，並平行於船體基線。
單軸系的長度主要由中間軸數目來定，而中間軸的數目則取決於機艙的位置。
中機艙的中間軸數量多軸系長。
凡具有兩節或兩節以上中間軸的軸系稱為長軸系；尾機艙的中間軸數量少，甚至沒有中間軸，軸系較短。
凡具有一節中間軸或無中間軸的軸系稱為短軸系。
軸系短不僅便於船艙佈置，節省船舶建造費用，而且便於維護管理。
概述轴系的结构方案设计轴系的结构方案设计和机器的整体质量息息相关，一旦发生轴失效，将导致严重后果。
轴系的结构方案设计和一般零部件的设计存在很大的差异，不仅包括强度设计，还包括结构设计。
1 基于功能元的结构方案设计分析机械产品概念设计内容主要包括下列三个部分：功能抽象化、功能分解、功能结构图设计。
机器可被视作一个大系统，在这个系统中，各种零件按照某种关系组合在一起，以满足客户的特定需求，其基本功能要素如下：（1）轴承集——支撑功能的功能元；（2）齿轮副集——传递运动的功能元；（3）螺栓集——紧固功能元。
在每一类功能元中，又可根据功能特性的差异而做进一步的细分。
以图1所示的单级减速器为例，扭矩通过轴、键、齿轮、轴承、轴承座进行传递，力的传递过程可以用图2表示。
2 轴系主要功能元的特征属性分析2.1 轴的属性轴发挥着支撑以及传递转矩的功能，其决定性能的因素主要有两个：一是刚度，二是强度。
在轴的设计过程中，不仅要以工作能力准则为基础，而且要兼顾如下要求：（1）轴向定位方法的运用；（2）周向固定轴上的各类零件，使其符合转矩传递的要求；（3）轴和其他部分存在相对滑动的表面要具有良好的耐磨性；（4）符合实际工艺生产要求。
2.2 传动类结构功能元两轴间的运动通常依靠齿轮传动来完成。
齿轮传动不仅效率高，而且持续稳定，因而具有很强的适应性。
齿轮副有以下分类：（1）平面齿轮——直齿/斜齿圆柱齿轮传动；（2）空间齿轮——传递相交轴/交错轴运动。
结合齿轮的特点及使用条件，采用功能元划分的方法将齿轮副的十大特征总结如下：（1）传动比；（2）传动平稳性；（3）传动效率；（4）耐磨性；（5）结构紧凑性；（6）轴向力；（7）承载能力；（8）转速要求；（9）两轴线方向；（10）制造成本。
2.3 支撑类结构功能元在机器中，轴承装置是一种应用广泛且相当关键的部件，其设计质量关系着机器是否能够正常运转。
轴承装置的设计涉及多种知识与技术，表现出了一定的复杂性和灵活性。
轴系结构设计轴系结构设计是一种机械设计的重要内容，也是机械装配的基础。
轴系结构是由轴承、联轴器及其他元件组成的动态结构，主要是将机械设备的运动传递到其他部件，并对机械设备的运动进行合理的传动。
在轴系结构中，轴承主要用于支撑轴的转动，联轴器用于将动力传递到轴上，而其他元件则具有固定和定位的作用。
轴系结构设计应考虑轴承、联轴器及其他元件之间的相互关系，以便满足机械设备的运行要求。
在设计时，应该考虑轴承、联轴器及其他元件的尺寸、数量、材料等因素，以确保轴系结构能够正常运行，并且能够满足机械设备的负载、振动、噪声等要求。
轴系结构的设计需要考虑机械设备的运动特性、转速及负载特性。
在设计过程中，应根据机械设备的运动特性，确定轴承、联轴器及其他元件的尺寸、数量、材料等参数。
例如，在高转速情况下，应使用更小尺寸的轴承，以减少摩擦力；在高负载情况下，应使用更大尺寸的轴承，以获得更高的承载能力。
轴系结构的设计还应考虑其结构设计的安全性。
这也是轴系结构设计的重要考量因素，包括检查轴承、联轴器及其他元件的材料是否合格，以及轴系结构的布置是否合理，以避免发生破坏性故障。
此外，轴系结构设计还应考虑机械设备的振动及噪声特性，以及其他质量要求。
通常情况下，在轴系结构设计过程中，应采取适当的措施，如选用合适的轴承、联轴器及其他元件，以降低机械设备的振动及噪声，提高其质量。
轴系结构设计是机械设备的重要内容，也是机械装配的基础。
轴系结构的设计应考虑轴承、联轴器及其他元件的尺寸、数量、材料等参数，以满足机械设备的运行要求；同时也应考虑轴系结构的安全性、振动及噪声特性及其他质量要求。
轴系结构设计是一项技术性工作，需要仔细研究，以确保机械设备的正常运行。
目录轴系部件的选择与设计 (1)1.轴系设计的基本要求 (1)（1）旋转精度、刚度、抗振性、热变形 (1)（2）机床主轴传动齿轮空间布置比较 (1)2.轴系(主轴)用轴承的类型与选择 (2)（1）标准滚动轴承； (2)（2）深沟球轴承； (2)（3）双列向心短圆柱滚子轴承； (2)（4）圆锥滚子轴承； (2)（5）推力轴承。
(2)3.提高轴系性能的措施 (5)（1）提高轴系的旋转精度 (5)（2）提高轴系组件的抗振性 (5)轴系部件的选择与设计1.轴系设计的基本要求轴系由轴及安装在轴上的齿轮、带轮等传动部件组成，有主轴轴系和中间传动轴轴系。
轴系的主要作用是传递转矩及精确的回转运动，它直接承受外力(力矩)。
对于中间传动轴系一般要求不高。
而对于完成主要作用的主轴轴系的旋转精度、刚度、热变形及抗振性等的要求较高。
（1）旋转精度、刚度、抗振性、热变形旋转精度是指在装配之后，在无负载、低速旋转的条件下轴前端的径向跳动和轴向窜动量。
轴系的刚度反映了轴系组件抵抗静、动载荷变形的能力。
轴系的振动表现为受迫振动和自激振动两种形式。
其振动原因有轴系组件质量不匀引起的动不平衡、轴的刚度及单向受力等；它们直接影响旋转精度和轴承寿命。
轴系的受热会使轴伸长或使轴系零件间隙发生变化，影响整个传动系统的传动精度、旋转精度及位置精度。
又由于温度的上升会使润滑油的粘度发生变化，使滑动或滚动轴承的承载能力降低。
（2）机床主轴传动齿轮空间布置比较机床主轴传动齿轮空间布置比较2.轴系(主轴)用轴承的类型与选择（1）标准滚动轴承；（2）深沟球轴承；（3）双列向心短圆柱滚子轴承；（4）圆锥滚子轴承；（5）推力轴承。
双列向心短圆柱滚子轴承、圆锥滚子轴承、双列推力球轴承图1）配套应用例上图为其配套应用实例，双列向心短圆柱滚子轴承的径向间隙调整，是先将螺母6松开、转动螺母1,拉主轴7向左推动轴承内圈，利用内圈胀大以消除间隙或预紧。
这种轴承只能承受径向载荷。
