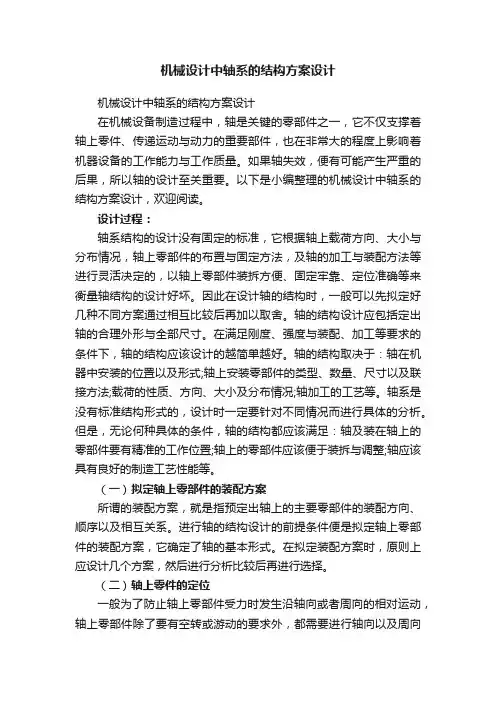

机械设计中轴系的结构方案设计机械设计中轴系的结构方案设计在机械设备制造过程中，轴是关键的零部件之一，它不仅支撑着轴上零件、传递运动与动力的重要部件，也在非常大的程度上影响着机器设备的工作能力与工作质量。
如果轴失效，便有可能产生严重的后果，所以轴的设计至关重要。
以下是小编整理的机械设计中轴系的结构方案设计，欢迎阅读。
设计过程：轴系结构的设计没有固定的标准，它根据轴上载荷方向、大小与分布情况，轴上零部件的布置与固定方法，及轴的加工与装配方法等进行灵活决定的，以轴上零部件装拆方便、固定牢靠、定位准确等来衡量轴结构的设计好坏。
因此在设计轴的结构时，一般可以先拟定好几种不同方案通过相互比较后再加以取舍。
轴的结构设计应包括定出轴的合理外形与全部尺寸。
在满足刚度、强度与装配、加工等要求的条件下，轴的结构应该设计的越简单越好。
轴的结构取决于：轴在机器中安装的位置以及形式;轴上安装零部件的类型、数量、尺寸以及联接方法;载荷的性质、方向、大小及分布情况;轴加工的工艺等。
轴系是没有标准结构形式的，设计时一定要针对不同情况而进行具体的分析。
但是，无论何种具体的条件，轴的结构都应该满足：轴及装在轴上的零部件要有精准的工作位置;轴上的零部件应该便于装拆与调整;轴应该具有良好的制造工艺性能等。
（一）拟定轴上零部件的装配方案所谓的装配方案，就是指预定出轴上的主要零部件的装配方向、顺序以及相互关系。
进行轴的结构设计的前提条件便是拟定轴上零部件的装配方案，它确定了轴的基本形式。
在拟定装配方案时，原则上应设计几个方案，然后进行分析比较后再进行选择。
（二）轴上零件的定位一般为了防止轴上零部件受力时发生沿轴向或者周向的相对运动，轴上零部件除了要有空转或游动的要求外，都需要进行轴向以及周向定位，用以保证工作位置的准确性。
1.零件在轴上的轴向定位轴上零部件的轴向定位一般是以套筒、轴肩、圆螺母、轴端挡圈以及轴承端盖等来确保的。
零部件在轴上的轴向定位方法，主要是取决于它所到的受轴向力大小。
轴系部件结构设计本文介绍了轴系部件结构设计的重要性，以及本文的目的和结构安排。
轴系部件结构设计是机械工程领域中重要的设计任务之一。
轴系部件是指连接和传递动力的轴、轴承、联轴器等部件。
它们的结构设计直接影响到机械设备的性能、寿命和可靠性。
良好的轴系部件结构设计能够保证机械设备的正常运转。
首先，合理设计的轴可以实现传递动力和承载负荷的功能；其次，优化设计的轴承能够减少能量损失和机械设备的故障率；还有，恰当选择的联轴器可以实现动力传递的可靠性和高效性。
本文的目的在于深入探讨轴系部件结构设计的关键要素和原则，并提供相关的设计指导。
首先，我们将介绍轴系部件结构设计的基本原则和考虑因素；然后，我们将详细讨论轴的设计要点和注意事项；接着，我们将重点介绍轴承的选择和安装方法；最后，我们将讨论联轴器的选型和安装步骤。
通过阅读本文，读者将了解到轴系部件结构设计的重要性，并可以获得实用的设计指导，以提升机械设备的性能和可靠性。
参考文献请注意，本文引言部分未引用任何内容，其信息为创造性生成）本部分将介绍轴系部件的不同分类和各自的功能。
轴系部件包括轴承、齿轮、连接件等，它们在机械系统中起着重要的作用。
1.轴承轴承是轴系部件中的重要组成部分，它用于支撑轴的旋转运动并减少摩擦。
根据结构和用途的不同，轴承可以分为滚动轴承和滑动轴承。
滚动轴承采用滚动体（如球、柱体、圆锥体）和轴承座的结构，适用于高速转动、小摩擦、高精度要求的场景。
滑动轴承则采用润滑剂在轴和轴承之间形成薄膜，减少摩擦力，适用于低速大负荷的场景。
2.齿轮齿轮是一种通过齿的啮合传递力和运动的机构，常用于机械传动系统中。
齿轮根据齿的形状和用途可以分为直齿轮、斜齿轮、蜗杆齿轮等。
直齿轮是最常见的齿轮形式，它的齿面与轴线平行，适用于传递旋转运动和转矩的工况。
斜齿轮的齿面与轴线倾斜，可以传递更大的力和转矩。
蜗杆齿轮用于角度传动，具有较高的传动比和安全性。
3.连接件连接件用于连接轴系部件和其他机械部件，保证它们协同工作。
