止回阀如何选型(谷风资料)

止回阀的选用标准止回阀是阀门种类中的一种，人们对于它的认识、搜索、以及使用非常广泛，固此对于止回阀的选用规定了相应的标准如下：止回阀选用标准：1、为了防止介质逆流，在设备、装置和管道上都应安装止回阀；2、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质；3、一般在公称通经50mm的水平管道上都应选用立式升降止回阀；4、直通式升降止回阀在水平管道和垂直管道上都可安装；5、对于水泵进口管路，宜选用底阀，底阀一般只安装在泵进口的垂直管道上，并且介质自下而上流动；6、升降式较旋启式密封性好，流体阻力大，卧式宜装在水平管道上，立式装在垂直管道上；7、旋启式止回阀的安装位置不受限制，它可装在水平、垂直或倾斜的管线上，如装在垂直管道上，介质流向要由下而上；8、旋启式止回阀不宜制成小口径阀门、可以做成很高的工作压力，PN可达到42MPa，而且DN也可以做到很大，最大可以达到2000mm 以上。

根据壳体及密封件的材质不同可以适用任何工作介质和任何工作温度范围。

介质为水、蒸汽、气体、腐蚀性介质、油品、药品、等。

介质工作温度范围在-196--800℃之间；9、适用场合是低压大口径，而且安装场合受到限制；10、蝶式止回阀的安装位置不受限制，可以安装在水平管路上，也可以安装在垂直或倾斜的管线上；11、隔膜式止回阀适用于易产生水击的管路上，隔膜可以很好地消除介质逆流时产生的水击，它一般使用在低压常温管道上，特别适用于自来水管道上，一般介质工作温度在-12--120℃之间，工作压力<1.6MPa，但隔膜式止回阀可以做到较大口径，DN最大可以达到2000mm以上；12、球形止回阀适用于中低压管路，可以制成大口径；13、球形止回阀的壳体材料可以用不锈钢制作，密封件的空心球体可以包裹聚四氟乙烯工程塑料，所以在一般腐蚀性介质的管路上也可应用，工作温度在-101--150℃之间，其公称压力≤4.0MPa，公称通经范围在200—1200之间；14、对于不可压缩性流体用止回阀选择时首先要对所需要的关闭速度进行评估，第二步是选择可能满足所需要的关闭速度的止回阀的类型；15、对于可压缩性流体用止回阀选择时可以根据不可压缩性流体用止回阀的类似方法来进行选择，如果介质流动范畴很大，则用于可压缩性流体的止回阀可使用一减速装置，如果介质流连续不段地快速停止和启动，如压缩机的出口那样，则使用升降式止回阀；16、止回阀应确定响应的尺寸，阀门供应商必须提供选定尺寸的资料数据，这样就能找到给定流速下阀门全开时的阀门尺寸大小；17、对于DN50mm以下的高中压止回阀，宜选用立式升降止回阀和直通式升降止回阀；18、对于DN50mm以下的低压止回阀，宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀；19、对于DN大于50mm、小于600mm的高中压止回阀，宜选用旋启式止回阀；20、对于DN大于200mm、小于1200mm的中低压止回阀，宜选用无磨损球形止回阀；21、对于DN大于50mm、小于2000mm的低压止回阀，伊选用蝶式止回阀和隔膜式止回阀；22、对于要求关闭时水击冲击比较小或无水击的管路，宜选用缓闭式旋启止回阀和缓闭式蝶形止回阀。

止回阀选型标准止回阀的选型标准内容如下：1、为了防止介质逆流，在设备、装置和管道上都应安装止回阀；2、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质；3、一般在公称通径50mm的水平管道上都应选用卧式升降止回阀；4、直通式升降止回阀只能在水平管道安装；5、对于水泵进口管路，宜选用底阀，底阀一般只安装在泵进口的垂直管道上，并且介质自下而上流动；6、升降式较旋启式密封性好，流体阻力大，卧式宜装在水平管道上，立式装在垂直管道上；7、旋启式止回阀的安装位置不受限制，它可装在水平、垂直或倾斜的管线上，如装在垂直管道上，介质流向要由下而上；8、旋启式止回阀不宜制成小口径阀门、可以做成很高的工作压力，公称压力可达到42MPa，而且公称通径也可以做到很大，最大可以达到2000mm以上。

根据壳体及密封件的材质不同可以适用任何工作介质和任何工作温度范围。

介质为水、蒸汽、气体、腐蚀性介质、油品、药品、等。

介质工作温度范围在-196800℃之间；9、旋启式止回阀适用场合是低压大口径，而且安装场合受到限制；10、蝶式止回阀的安装位置不受限制，可以安装在水平管路上，也可以安装在垂直或倾斜的管线上；11、隔膜式止回阀适用于易产生水击的管路上，隔膜可以很好地消除介质逆流时产生的水击，它一般使用在低压常温管道上，特别适用于自来水管道上，一般介质工作温度在-12120℃之间，工作压力12、球形止回阀适用于中低压管路，可以制成大口径；13、球形止回阀的壳体材料可以用不锈钢制作，密封件的空心球体可以包裹聚四氟乙烯工程塑料，所以在一般腐蚀性介质的管路上也可应用，工作温度在-101150℃之间，其公称压力4.0MPa，公称通经范围在DN200DN1200之间；14、对于不可压缩性流体用止回阀选择时首先要对所需要的关闭速度进行评估，第二步是选择可能满足所需要的关闭速度的止回阀的类型；15、对于可压缩性流体用止回阀选择时可以根据不可压缩性流体用止回阀的类似方法来进行选择，如果介质流动范畴很大，则用于可压缩性流体的止回阀可使用一减速装置，如果介质流连续不段地快速停止和启动，如压缩机的出口那样，则使用升降式止回阀；16、止回阀应确定响应的尺寸，阀门供应商必须提供选定尺寸的资料数据，这样就能找到给定流速下阀门全开时的阀门尺寸大小；17、对于DN50mm以下的高中压止回阀，宜选用立式升降止回阀和直通式升降止回阀；18、对于DN50mm以下的低压止回阀，宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀；19、对于DN大于50mm、小于600mm的高中压止回阀，宜选用旋启式止回阀；20、对于DN大于200mm、小于1200mm的中低压止回阀，宜选用无磨损球形止回阀；21、对于DN大于50mm、小于2000mm的低压止回阀，伊选用蝶式止回阀和隔膜式止回阀；22、对于要求关闭时水击冲击比较小或无水击的管路，宜选用缓闭式旋启止回阀和缓闭式蝶形止回阀。

常用阀门的选型方法在流体管道系统中，调节阀是控制元件，其投资约占管道工程费用的30%～50%。

阀门的主要功能为启闭、节流、调节流量、隔离设备和管道系统、防止介质倒流、调节和排泄压力等。

阀门也是管路中最复杂的元件，它一般由多个零部件装配而成，技术含量高。

因而，在管道设计中，科学合理地选择阀门既能降低装置的建设费用，又保证生产安全运行。

文章主要介绍了各种常用阀门如闸阀、截止阀、节流阀、旋塞阀、球阀、隔膜调节阀等的选型方法。

1 阀门选型的要点1.1明确阀门在设备或装置中的用途确定阀门的工作条件：适用介质的性质、工作压力、工作温度和操纵控制方式等；1.2 正确选择阀门的类型阀门型式的正确选择是以设计者对整个生产工艺流程、操作工况的充分掌握为先决条件的，在选择阀门类型时，设计人员应首先掌握每种阀门的结构特点和性能；1.3 确定阀门的端部连接在螺纹连接、法兰连接、焊接端部连接中，前两种最常用。

螺纹连接的阀门主要是公称通径在50mm以下的阀门，如果通径尺寸过大，连接部的安装和密封十分困难。

法兰连接的阀门，其安装和拆卸都比较方便，但是较螺纹连接的阀门笨重，价格较高，故它适用于各种通径和压力的管道连接。

焊接连接适用于较荷刻的条件下，比法兰连接更为可靠。

但是焊接连接的阀门拆卸和重新安装都比较困难，所以它的使用仅限于通常能长期可靠地运行，或使用条件荷刻、温度较高的场合；1.4 阀门材质的选择选择阀门的壳体、内件和密封面的材质，除了考虑工作介质的物理性能（温度、压力）和化学性能（腐蚀性）外，还应掌握介质的清洁程度（有无固体颗粒），除此之外，还要参照国家和使用部门的有关规定。

正确合理的选择阀门的材质可以获得阀门最经济的使用寿命和最佳的使用性能。

阀体材料选用顺序为：铸铁-碳钢-不锈钢，密封圈材料选用顺序为：橡胶-铜-合金钢-F4；1.5 其它除此之外，还应确定流经阀门流体的流量及压力等级等，利用现有的资料（如阀门产品目录、阀门产品样本等）选择适当的阀门。

如何选购止回阀，哪些止回阀厂家值得购买？标签：止回阀,止回阀选购,止回阀品牌厂家,止回阀商家,止回阀排行,止回阀介绍【导语】从当前环境来看，止回阀种类繁多，既丰富了市场，也让厂家有更多的选择，但同时也对采购商造成一定的困扰。

如何在鱼目混杂的环境中，以较优的价格，选中适合自身的产品，对每一个采购员来说，都是一个极大的挑战，需要用火眼精金去鉴别。

不过，专注为制造业服务的一呼百应，为采购员贴心准备止回阀产品选购指南，解决您的采购困扰，让您绕过采购陷阱。

此外，一呼百应还根据采购商的实际需求，为您推荐合适的止回阀优质厂家。

一、在日常采购的过程中，如何选购止回阀，有什么注意事项呢？1、首先，业务员在购买止回阀的时候，要明确相关产品信息，如型号、材料、规格等。

通过比较，业务员能精确判断此项产品是否符合自身需求。

2、其次，要重点检查产品的质量信息。

如生产日期、是否有合格证、是否有行业要求的资质证明、是否获得出厂所需的各项审批证明等，拥有这些质检信息的产品，才值得购买，让人信赖。

3、再次，业务员在选购止回阀产品的时候，要多比较产品的售价，在一呼百应上有不少相关的止回阀商家，可以查看相关产品价格，多看多比，能避免入坑，少走弯路。

4、最后，业务员可以重点选择市场上有实力的止回阀厂家，选购其产品，大品牌有实力，更有保障。

二、一呼百应平台为您重点推荐几家止回阀厂家，供您参考与选购，具体商家如下：因受限于百度文库文件上传大小、篇幅限制以及价格时效性原因，仅仅只上传前面的一部分。

如果您需要了解更多的止回阀相关信息，如止回阀报价、止回阀行业分析、止回阀价格走势、止回阀品牌商家等内容，请登录止回阀/p/D6B9BBD8B7A7.html附加说明：因商家存在不定期的信息更新原因，本文档信息仅供参考，与官网查询的结果不一定相同属正常现象来源：一呼百应-“互联网+制造”服务平台更新：2018年07月23日概述：一呼百应成立于2005年，是国内专业的“互联网+制造”服务平台，平台致力解决企业生产原材料、成品、半成品、机械、配件等采购交易问题，帮助企业降低企业采购成本、提高生产效率。

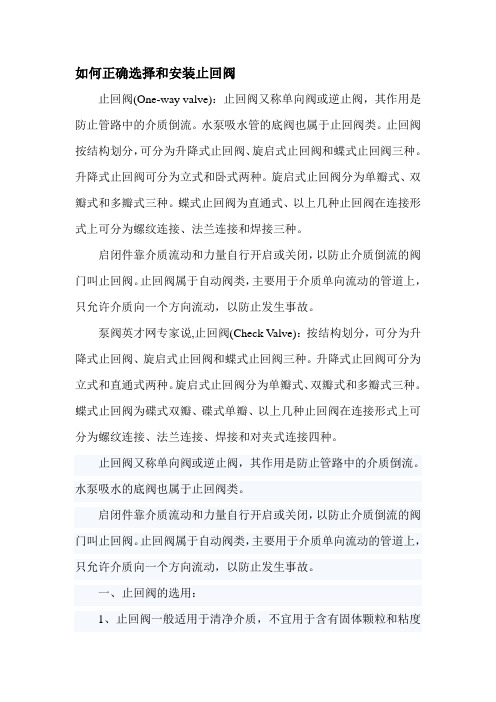

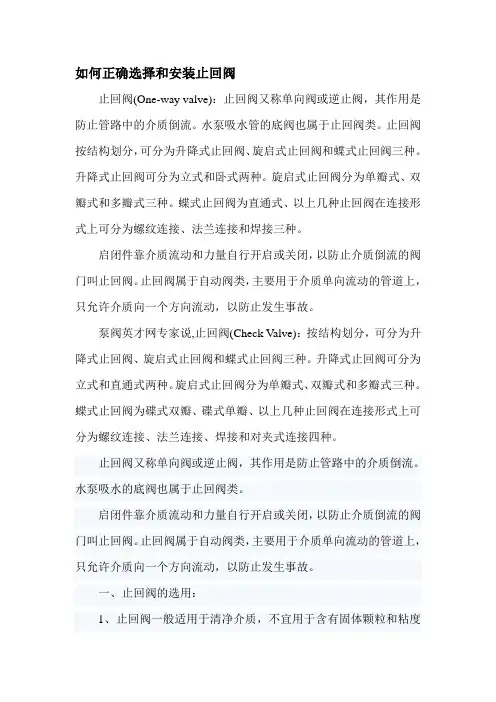

如何正确选择和安装止回阀止回阀(One-way valve)：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水管的底阀也属于止回阀类。

止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。

升降式止回阀可分为立式和卧式两种。

旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。

止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

泵阀英才网专家说,止回阀(Check Valve)：按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。

升降式止回阀可分为立式和直通式两种。

旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

蝶式止回阀为碟式双瓣、碟式单瓣、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种。

止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水的底阀也属于止回阀类。

启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。

止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

一、止回阀的选用：1、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

2、对于DN50mm以下的低压止回阀，宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀；对于DN大于200mm、小于1200mm的中低压止回阀，宜选用无磨损球形上回阀；对于DN大于50mm、小于2000mm的低压止回阀，宜选用蝶式止回阀和隔膜式止回阀。

3、隔膜式止回阀适用于易产生水的管路上，隔膜可以很好地消除介质逆流时产生的水，但受温度和压力限制，一般使用在低压常温管道上4、对于要求关闭时水冲击比较小或无水的管路，宜选用缓闭旋启式止回阀和缓闭蝶式止回阀。

止回阀技术参数一、止回阀概述止回阀，又称逆止阀、单向阀，是一种用于管道系统中控制流体单向流动的阀门。

其主要作用是防止流体在管道中发生倒流，从而确保管道系统的正常运行。

止回阀广泛应用于各个行业领域，如石油、化工、冶金、水处理等。

二、止回阀技术参数的重要性在选购止回阀时，了解其技术参数至关重要。

合适的技术参数可以确保止回阀在实际应用中发挥良好的性能。

以下是几个关键的技术参数：三、常见止回阀类型及特点1.升降式止回阀：结构简单，安装方便，流体阻力小，适用于各种口径和压力的管道。

2.旋启式止回阀：启闭迅速，密封性能好，适用于高压、大口径管道。

3.蝶式止回阀：体积小，重量轻，适用于中低压、小口径管道。

4.隔膜式止回阀：具有良好的隔振性能，适用于对噪音要求较高的场合。

四、止回阀技术参数详解1.阀门类型：根据实际应用需求，选择合适的阀门类型。

2.阀门材料：根据流体介质的特性和工作环境，选择合适的阀门材料。

例如，不锈钢阀门适用于腐蚀性介质和高温场合。

3.阀门尺寸：根据管道尺寸和流量要求，选择合适的阀门尺寸。

4.阀门压力：根据管道系统的设计压力，选择合适的阀门压力等级。

5.阀门流量：根据管道系统的流量要求，选择合适的阀门流量。

6.阀门适用范围：根据实际应用场景，选择合适的阀门类型。

五、如何选择合适的止回阀在选择止回阀时，应结合自身需求，综合考虑以下几个方面：1.阀门类型：根据流体性质、工作压力、温度等因素选择合适的阀门类型。

2.阀门材料：选择耐腐蚀、耐磨损、高温性能好的阀门材料。

3.阀门尺寸和压力：根据管道尺寸、设计压力和流量要求选择合适的阀门尺寸和压力等级。

4.阀门品牌：选择具有良好口碑和高质量保障的阀门品牌。

六、止回阀安装与维护注意事项1.安装前，应认真阅读产品说明书，了解阀门的结构、工作原理和安装要求。

2.安装时，注意阀门与管道之间的同心度，确保阀门安装稳固。

3.定期检查阀门工作状态，发现异常及时处理。

4.定期清洗和维护阀门，确保阀门密封性能良好。

止回阀型号及规格1. 简介止回阀是一种用来保护管道系统的阀门，它能够自动关闭并阻止流体在相反方向上流动。

在管道系统中，由于压力的变化或流体的惯性，可能会产生逆流现象，这时就需要安装止回阀来避免逆流，保护管道系统的正常运行。

2. 常见的止回阀型号及规格2.1 单向止回阀单向止回阀是最常见的一种止回阀，它只允许流体在一个方向上流动，当流体方向改变时，阀门会自动关闭，阻止逆流。

根据其结构形式的不同，单向止回阀可以分为球式止回阀、升降式止回阀和旋转式止回阀等。

2.1.1 球式止回阀球式止回阀是一种通过球体的浮动来实现开启和关闭的阀门，它具有结构简单、密封性好、流体阻力小等特点。

常见的球式止回阀有如下规格： - 型号：BV-100 -连接方式：螺纹连接 - 管径：DN100 - 压力等级：PN16 - 型号：BV-150 - 连接方式：法兰连接 - 管径：DN150 - 压力等级：PN252.1.2 升降式止回阀升降式止回阀通过升降式阀瓣的运动来实现开启和关闭，它具有结构简单、密封可靠、适用于大口径等特点。

常见的升降式止回阀有如下规格： - 型号：AV-200 - 连接方式：法兰连接 - 管径：DN200 - 压力等级：PN40 - 型号：AV-250 - 连接方式：对夹连接 - 管径：DN250 - 压力等级：PN162.1.3 旋转式止回阀旋转式止回阀通过旋转阀瓣来实现开启和关闭，它具有阀瓣开启角度大、流体阻力小、适用于高速流动等特点。

常见的旋转式止回阀有如下规格： - 型号：RV-80 - 连接方式：螺纹连接 - 管径：DN80 - 压力等级：PN10 - 型号：RV-125 - 连接方式：法兰连接 - 管径：DN125 - 压力等级：PN202.2 双向止回阀双向止回阀允许流体在两个相反的方向上流动，但会自动关闭以阻止大量逆流。

常见的双向止回阀有如下规格： - 型号：DBV-150 - 连接方式：法兰连接 - 管径：DN150 - 压力等级：PN163. 常用材料止回阀的材料选择直接影响其使用寿命和可靠性。

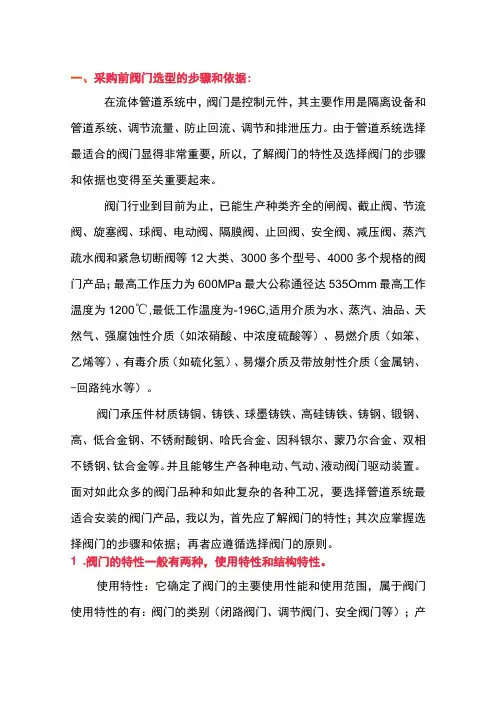

一、采购前阀门选型的步骤和依据:在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。

由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。

阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品；最高工作压力为600MPa最大公称通径达535Omm最高工作温度为1200℃,最低工作温度为-196C,适用介质为水、蒸汽、油品、天然气、强腐蚀性介质（如浓硝酸、中浓度硫酸等）、易燃介质（如笨、乙烯等）、有毒介质（如硫化氢）、易爆介质及带放射性介质（金属钠、-回路纯水等）。

阀门承压件材质铸铜、铸铁、球墨铸铁、高硅铸铁、铸钢、锻钢、高、低合金钢、不锈耐酸钢、哈氏合金、因科银尔、蒙乃尔合金、双相不锈钢、钛合金等。

并且能够生产各种电动、气动、液动阀门驱动装置。

面对如此众多的阀门品种和如此复杂的各种工况，要选择管道系统最适合安装的阀门产品，我以为，首先应了解阀门的特性；其次应掌握选择阀门的步骤和依据；再者应遵循选择阀门的原则。

1 .阀门的特性一般有两种，使用特性和结构特性。

使用特性：它确定了阀门的主要使用性能和使用范围，属于阀门使用特性的有：阀门的类别（闭路阀门、调节阀门、安全阀门等）；产品类型（闸阀、截止阀、蝶阀、球阀等）；阀门主要零件（阀体、阀盖、阀杆、阀瓣、密封面）的材料；阀门传动方式等。

结构特性：它确定了阀门的安装、维修、保养等方法的一些结构特性，属于结构特性的有：阀门的结构长度和总体高度、与管道的连接形式（法兰连接、螺纹连接、夹箍连接、外螺纹连接、焊接端连接等）；密封面的形式（镶圈、螺纹圈、堆焊、喷焊、阀体本体）；阀杆结构形式（旋转杆、升降杆）等。

2 .选择阀门的步骤和依据大体如下：⑴选择步骤1 .明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

如何正确选择和安装止回阀一、止回阀的选用：1、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。

2、对于DN50mm以下的低压止回阀，宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀；对于DN大于200mm、小于1200mm 的中低压止回阀，宜选用无磨损球形上回阀；对于DN大于50mm、小于2000mm的低压止回阀，宜选用蝶式止回阀和隔膜式止回阀。

3、隔膜式止回阀适用于易产生水的管路上，隔膜可以很好地消除介质逆流时产生的水，但受温度和压力限制，一般使用在低压常温管道上4、对于要求关闭时水冲击比较小或无水的管路，宜选用缓闭旋启式止回阀和缓闭蝶式止回阀。

5、对于水泵进口管路，宜选用底阀，底阀一般只安装在泵进口的垂直管道上，并且介质自下而上流动；6、升降式较旋启式密封*好，流体阻力大，卧式宜装在水平管道上，立式装在垂直管道上；7、旋启式止回阀的安装位置不受限制，它可装在水平、垂直或倾斜的管线上，如装在垂直管道上，介质流向要由下而上；8、旋启式止回阀不宜制成小口径阀门、可以做成很高的工作压力，公称压力可达到42MPa，而且公称通径也可以做到很大，最大可以达到2000mm以上。

根据壳体及密封件的材质不同可以适用任何工作介质和任何工作温度范围。

介质为水、蒸汽、气体、腐蚀*介质、油品、*品、等。

介质工作温度范围在-196--800℃之间.二、止回阀的施工、安装1、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密2、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。

对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密*能试验，合格后方准使用。

强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。

严密*试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB50243的要求。

水泵止回阀水头损失测定及选型比较研究钟炎辉，邹海明，周强，汪义强、黄晓东（深圳市深水宝安水务集团有限公司，广东，深圳518101）摘要：对水厂在用不同止回阀进行了水头损失测试，结果表明，止回阀流道设计合理、活动部件越少则水头损失越小。

此外，止回阀的结构、使用场合及操作控制工作方式也是其选型的重要考虑因素。

关键词：止回阀；水头损失；结构分析；比较止回阀是一类依靠流体介质自身或外部动力自动开启、关闭内部组件，以防止流体倒流的阀门，在泵房使用时必须具备快关、慢闭功能以防止水锤对管道及水泵机组的破坏。

止回阀的选型关系到水泵机组运行的安全、节能，对泵房建成后的维护管理也有重要影响。

为此，从选型角度，对相关水厂在用的几种止回阀利用现场条件进行了水头损失测定，并从止回阀结构及维护管理等方面进行了比较。

1 止回阀水头损失实测比较1.1 水头损失测试原理根据水泵机组出口止回阀前、后测试点的压力差及流速变化，计算出管道内水流能量变化，从而得到水流经过止回阀后的水头损失。

不同止回阀水头损失比较必须在相同的流速下进行，通过调节水泵出口蝶阀开度，得到不同流量（流速）下止回阀的一系列水头损失值。

1.2 测试对象及工具选择了五座水厂共5种不同类止回阀进行了水头损失测定，分别为：液控缓闭蝶阀（NHDA734-100，规格DN800，Cl水厂）—编号A，静音式止回阀（KRVG-0500，规格DN500，XA水厂）—编号B，旋启式微阻缓闭止回阀（德国，VGA SKR，规格DN1000，ZA水厂）—编号C，多功能水泵控制阀（JD745X-10，规格DN800，LX水厂）—编号D，多功能水泵控制阀（JD745X-10，规格DN600，SY水厂）—编号E。

测试工具：压力表2只（瑞士科勒LEO，量程：-1~10bar，精度0.1），电磁流量计，扳手、卷尺等。

1.3 测定结果上述各止回阀水头损失测定结果见表1、图2。

1.4测试结果分析由表1及图2可以看出：（1）液控缓闭止回阀（A）对应水泵实测出口流速整体范围大于静音式止回阀（B），但压力水流经阀A的水头损失明显小于阀B，从水头损失角度判断，说明阀A优于阀B；（2）阀B与旋启式缓闭止回阀（D）分别对应的水泵实测出口最大流速基本一致，均为2m/s左右，但压力水流经阀B的水头损失明显小于阀D，从水头损失角度判断，说明B优于D；（3）旋启式缓闭止回阀（C）对应水泵实测出口流速整体范围大于阀B，压力水流经阀C的水头损失也大于阀B，从水头损失角度判断，说明C与阀B相当；（4）阀D与阀E为同品牌、同型号、不同口径的止回阀，由于口径不同导致压力水流经阀的水头损失不同，不作比较。
