对夹式止回阀详细结构尺寸图h76型

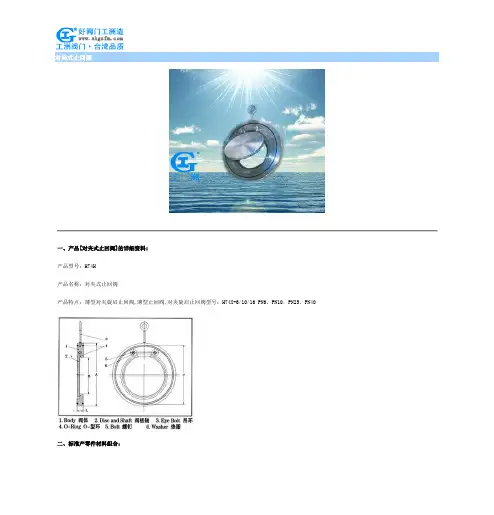

对夹式止回阀一、产品[对夹式止回阀]的详细资料:产品型号：H74H产品名称：对夹式止回阀产品特点：薄型对夹旋启止回阀,薄型止回阀,对夹旋启止回阀型号：H74X-6/10/16 PN6，PN10，PN25，PN40二、标准产零件材料组合：阀体碳钢阀板碳钢O-型环丁腈或乙丙橡胶螺钉垫圈不锈钢吊环碳钢阀体不锈钢阀板不锈钢O-型环氟化橡胶螺钉垫圈不锈钢吊环不锈钢阀体不锈钢阀板不锈钢O-型环氟化橡胶螺钉垫圈不锈钢吊环不锈钢三、H74H对夹式止回阀主要尺寸：Size BA(N F) LC NFPN16NFPN10NFPN16NFPN25NFPN40PN6 PN10 PN16 PN25 PN40DN40 1 1/2″ 23 88 93 93 93 16 16 16 16 16 22 76.5 DN50 2″ 33 98 108 108 108 16 16 16 16 16 22 93 DN65 2 1/2″ 41 118 128 128 128 16 16 16 16 16 22 113.8 DN80 3″ 54 134 144 144 144 16 16 16 16 16 22 128 DN100 4″ 71 154 164 171 170 16 16 16 16 16 22 144.5 DN125 5″ 92 184 193 196 196 16 16 16 16 16 23 173.5 DN150 6″ 112 209 220 228 228 19 19 19 19 19 24 197.4 DN200 8″ 155 264 275 288 291 28 28 28 28 28 30 254.5 DN250 10″ 201 319 330 343 354 32 32 32 32 32 39 306.5 DN300 12″ 240 375 380 403 420 38 38 38 38 38 53 357.5 DN350 14″ 270 425 440 460 477 38 38 38 38 38 53 408.5 DN400 16″ 311 470 493 517 549 48 48 48 48 48 53 448 DN450 18″ 360 529 543 567 574 48 48 48 48 48 77 498.5DN500 20″ 410 579 598 627 630 58 58 58 58 58 86 550.5 DN600 24″ 490 683 697 733 -68 68 68 68 68 110 665.5订货须知：一、①对夹式止回阀产品名称与型号②对夹式止回阀口径③对夹式止回阀是否带附件二、若已经由设计单位选定公司的对夹式止回阀型号，请按对夹式止回阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：WM410系列止回阀WM405系列三合一止回阀国标钢制止回阀内螺纹旋启式止回阀升降止回阀H41T型升降铸铁止回阀旋启式止回阀内螺纹止回阀升降式底阀H71对夹升降式止回阀对夹双瓣旋启式止回阀对夹式升降止回阀对夹式高压止回阀WM400系列止回阀滑道滚球式止回阀微阻缓闭蝶式止回阀卧立两用球面止回阀止回阀系列价格供用户或设计院工程项目做预算止回阀H41W-16P口径4Ni 8Ni 316 普料DN15 187.5 225 315DN20 202.5 262.5 352.5 142.5DN25 225 292.5 412.5 157.5DN32 292.5 375 502.5 217.5DN40 367.5 465 637.5 262.5DN50 442.5 585 825 322.5DN65 622.5 757.5 1125 435DN180 780 975 1432.5 540DN100 960 1207.5 1762.5 705DN125 1597.5 1935 2857.5 1260DN150 **** **** 4035 1642.5DN200 3945 5377.5 6772.5 3105DN250 7425 9600DN300 10800 14400止回阀H42W-16P 止回阀H44W-16P口径4Ni 8Ni 316 普料4Ni 8Ni 316 普料DN15 157.5 307.5 127.5 255 285 367.5 187.5 DN20 187.5 248 337.5 142.5 255 300 367.5 187.5 DN25 195 278 367.5 157.5 270 322.5 420 202.5 DN32 225 323 457.5 202.5 337.5 382.5 525 240 DN40 270 405 540 240 390 465 652.5 277.5 DN50 367.5 473 637.5 277.5 457.5 585 825 345 DN65 495 623 892.5 360 630 757.5 1095 457.5 DN180 607.5 758 1072.5 457.5 787.5 975 1425 555 DN100 757.5 975 1312.5 570 960 1207.5 1845 705DN125 1312.5 1598 2152.5 975 1507.5 2100 2857.5 1260 DN150 1597.5 2100 2820 1207.5 2355 2775 3997.5 1650 DN200 294 3698 4702.5 2355 3952.5 4702.5 6720 2940 DN250 5850 7425 9600 6450 8100DN300 6750 9150 11775 7800 10650型号H41H H44H H41H H41H H41H H41H H41H H41H H41H 16C 25C 1BC 25C 16C 25C 40C 64C 100C 普通（沙铸）中型（精铸）重型材质(15-200口径均为精铸）15 120 120 120 120 127.5 127.5 127.5 195 195 20 127.5 127.5 127.5 127.5 135 135 135 240 240 25 0 135 135 142.5 142.5 142.5 142.5 247.5 247.5 32 202.5 202.5 202.5 202.5 210 217.5 217.5 405 405 40 255 255 255 255 285 285 285 570 570 50 285 285 285 285 315 315 315 645 675 65 375 375 420 420 465 465 465 765 825 80 480 480 502.5 502.5 600 600 600 1125 1200 100 600 645 645 682.5 780 825 825 1425 1500 125 855 930 900 975 1125 1200 1200 2025 2175 150 **** **** 1170 1245 1620 1695 1725 2775 2925 200 1800 1950 1920 2025 2475 2625 2775 4725 4950 250 3150 3375 3525 3720 4200 6975 7500 300 4800 5100 5250 5550 6450 11250 12000 350 7200 7800 7950 8250 8700 14250 18000 400 9450 9900 0 10200450 12000 12750500 19500 20250600型号H44H-16CH44H-25CH44H-40CH44H-16CH44H-25C 普通型（沙铸）中型（精铸）15 157.5 157.5 157.5 157.5 157.520 165 165 165 165 165 25 172.5 172.5 172.5 172.5 172.5 32 217.5 217.5 217.5 217.5 217.5 40 247.5 247.5 247.5 247.5 247.5 50 285 285 285 285 285 65 382.5 382.5 390 420 420 80 480 480 495 510 510 100 600 637.5 660 630 675 125 855 900 930 900 975 150 **** **** 1170 1170 1275 200 1650 1725 1875 1725 1875 250 2550 2700 3000300 3600 3900 4650350 5250 6000 6300400 6750 7950450 9750 10950500 11250 12750600 21750 24000型号H44H-16C H44H-25C H44H-40C H44H-64C H44H-100C 重型材质重型材质（15-200口径均为精铸）15 157.5 157.5 157.5 300 300 20 165 165 165 345 345 25 172.5 172.5 172.5 367.5 367.5 32 217.5 217.5 217.5 420 420 40 285 285 285 570 570 50 315 315 315 645 675 65 465 465 465 750 825 80 600 600 600 1125 1200 100 780 825 840 1350 1500 125 1125 1200 1230 2025 2175 150 **** **** 1725 2700 2925 200 2100 2250 2550 4200 4500250 3225 3450 4125 6525 6900 300 4500 5100 5700 9450 10320 350 6600 7275 8550 13500 15450 400 8250 9150 9900 16500 18750 450 12000 12600 14100 21000 22500 500 14250 15450 16800 27000 30000 600 24750 27000 30750口径H42H-16CH42H-25CH42H-16CH42H-16CH42H-25CH42H-64CH42H-100C 普通型（沙铸）重型材质（15-200口径均为精铸）15 127.5 127.5 127.5 127.5 127.5 300 300 20 135 135 135 135 135 315 315 25 150 150 150 150 150 360 360 32 195 195 195 195 195 420 420 40 210 210 240 240 240 435 435 50 232.5 232.5 262.5 262.5 262.5 480 525 65 322.5 322.5 345 345 345 600 630 80 367.5 367.5 390 390 390 750 825 100 450 450 495 525 525 900 975 125 690 750 825 900 930 1350 1425 150 975 1050 1125 1200 1230 1575 1650 200 1350 1425 1920 2070 2175 3075 3150250 2100 2250 2400 2625 2850 5250 5550 300 3300 3450 3600 3975 4200 7650 8100 350 4800 5100 6150 6450 6750 9600 9900 400 6900 7200 7650 7950 8700 11250 11850 450 8700 9300 10275 14850 16500 500 15000 15750 20250 23250 600 21000 22500 36750 40500型号铸铁止回阀口径H44T/W /X-10DN40 157.5 DN50 210 DN65 240 DN80 337.5 DN100 375 DN125 555 DN150 660 DN200 945 DN250 1470 DN300 2025 DN350 2925 DN400 3750 DN450 5550 DN500 6600 DN600 9750 DN700 14400 DN800 19200尺寸止回阀（H44H/H41H/WCB) 150LB 300LB 600LB2”435 570 870 21/2”585 825 1215 3”780 1125 1575 4”1140 1530 2550 5”1425 1950 4050 6”1650 2850 4950 8”2850 4500 8700 10”4350 7350 15750 129 6150 10050 19200 14“8925 14700 24900 16”12450 20400 36900 18”15300 26250 44250 20”19950 34350 57000 24" 28200 50850 81000尺寸止回阀（H44H/H41H/304) 150LB 300LB 600LB2”802.5 1170 1800 21/2”1050 1935 2325 3”1470 2175 3300 4”2370 3450 5700 5”2925 4350 8850 6”3675 7200 11700 8”6750 12000 19500 10”11250 16500 32250 12”20250 30750 43500 14”26250 43500 63000尺寸保温止回阀BH44H150LB 300LB 600LB 2”810 945 1245 21/2”1072.5 1312.5 1702.5 3”1380 1725 2175 4”1890 2280 3300 5”2362.5 2887.5 4987.5 6”2775 3975 6075 8”4350 6000 10200 10”5475 8475 16875 12”7500 11400 20550 14”10500 16275 26475 16”14250 22200 38700 18”17325 28275 46275 20”22200 36600 59250 24“30900 53550 83700尺寸止回阀（H44H/H41H/316) 150LB 300LB 600LB2”1200 1575 2850 21/2”1800 2505 4050 3”2250 2850 5400 4”3375 4950 9450 5”4275 8250 14850 6”6300 10350 18000 8”11100 16800 33000 10”18000 27750 58500 12”21750 42450 73500 14”39000 64500 99000鸭嘴阀价格表口径单价DN80 273 DN100 336 DN125 409.5DN150 502.5 DN200 667.5 DN250 840 DN300 1005 DN400 1455 DN450 1758 DN500 1954.5鸭嘴阀价格表口径单价DN600 2517 DN700 3712.5 DN800 4245 DN900 4770 DN1000 5857.5 DN1200 7035 DN1400 10425 DN1600 10095 DN1800 11655 DN2000 14850型号/口径H12立式止回阀3041/2" DN15 513/4" DN20 631" DN25 85.511/4" DN32 12911/2" DN40 1982" DN50 247.5鸭嘴阀规格材质套接式法兰式双法兰式价格表卡箍式内置式DN50 氯丁橡胶399 451.5 1095DN65 氯丁橡胶441 532.5 1290DN80 氯丁橡胶588 703.5 1695DN100 氯丁橡胶771 892.5 2190DN125 氯丁橡胶1155 1344 3225DN150 氯丁橡胶1543.5 1785 4350DN200 氯丁橡胶2317.5 262535006150DN250 氯丁橡胶2992.5 3496.5 8250 DN300 氯丁橡胶3864 4410 10440 DN350 氯丁橡胶5215.5 5887.5 13605 DN400 氯丁橡胶5796 6720 15945 DN450 氯丁橡胶7234.5 8400 23925 DN500 氯丁橡胶9271.5 10710 29250鸭嘴阀价格表规格材质套接式法兰式双法兰式卡箍式内置式DN600 氯丁橡胶11592 13320 35100 DN700 氯丁橡胶18354 21210 51000 DN800 氯丁橡胶22155 25704 64350 DN900 氯丁橡胶25974 30240 74490 DN1000 氯丁橡胶29925 34734 88725 DN1200 氯丁橡胶44415 51450 121875 DN1400 氯丁橡胶74880 76020 205335 DN1500 氯丁橡胶123000 0DN1600 氯丁橡胶156000 180000 294840 DN1800 氯丁橡胶217500 252300 368550 DN2000 氯丁橡胶282420 327750 481065 DN2200 氯丁橡胶337500 391500 691770 DN2400 氯丁橡胶472500 533100 731250型号/口径H14旋启式止回阀304 3011/2" DN15 42 36 3/4" DN20 52.5 481" DN25 67.5 63 11/4" DN32 108 94.5 11/2" DN40 133.5 120 2" DN50 172.5 142.521/2" DN65 465 397.53" DN80 660 585型号/口径H14旋启式止回阀304 3011/2" DN15 42 36 3/4" DN20 52.5 48 1" DN25 67.5 63 11/4"DN32 108 94.5 11/2" DN40 133.5 120 2" DN50 172.5 142.521/2" DN65 465 397.53" DN80 660 585鸭嘴阀价格表规格材质套接式法兰式双法兰式卡箍式内置式DN40 氯丁橡胶105 135DN50 氯丁橡胶199.5 232.5 840 DN65 氯丁橡胶220.5 270 990 DN80 氯丁橡胶294 352.5 1305 DN100 氯丁橡胶385.5 561 1687.5 DN125 氯丁橡胶577.5 750 2475 DN150 氯丁橡胶772.5 1125 3375 DN200 氯丁橡胶1162.5 1560 4725 DN250 氯丁橡胶1500 1800 6412.5 DN300 氯丁橡胶1950 2250 8032.5 DN350 氯丁橡胶2625 3000 10462.5 DN400 氯丁橡胶2925 3375 12262.5 DN450 氯丁橡胶3675 4200 18405 DN500 氯丁橡胶4635 5400 22500鸭嘴阀规格材质套接式法兰式双法兰式价格表卡箍式内置式DN600 天然橡胶5797.5 6750 27000DN700 天然橡胶9180 10800 39375DN800 天然橡胶11077.5 12900 49500DN900 天然橡胶12987 15150 57300DN1000 天然橡胶15000 17400 68250DN1100 天然橡胶0 22500 0DN1200 天然橡胶22500 25725 93750DN1400 天然橡胶37500 39510 157950DN1500 天然橡胶67500 72000 0DN1600 天然橡胶78000 90000 226800DN1800 天然橡胶108750 126150 283500DN2000 天然橡胶141225 165000 370050DN2200 天然橡胶168750 202500 532125DN2400 天然橡胶236250 270000 562500型号/口径H12立式止回阀304 3011/2" DN15 30 25.5 3/4" DN20 37.5 33 1" DN25 51 42 11/4"DN32 72 61.5 11/2" DN40 102 87 2" DN50 138 112.5型号H71W150LB 300LB316 WCB 304 316 WCB 304 31615 247.5 97.5 142.5 157.5 120 165 217.5 20 300 105 150 195 142.5 202.5 262.5 25 360 120 165 225 150 217.5 300 32 405 135 180 262.5 165 255 345 40 480 142.5 210 307.5 202.5 322.5 412.5 50 577.5 165 247.5 375 247.5 405 495 65 735 180 292.5 472.5 315 495 675 80 1042.5 270 450 705 405 712.5 945型号H74H H74W H74W H74H H74W H74W 150LB 300LBWCB 304 316 WCB 304 316DN50 150 270 352.5 195 307.5 427.5 DN65 180 330 450 232.5 390 547.5 DN80 262.5 450 622.5 307.5 502.5 810 DN100 330 645 810 405 780 967.5 DN125 397.5 825 1050 465 975 1245 DN150 502.5 1020 1260 607.5 1372.5 1567.5 DN200 757.5 1470 1815 937.5 1950 2550 DN250 870 1995 2715 1117.5 2917.5 3900 DN300 1087.5 3045 4050 1440 3847.5 5617.5 DN350 1650 3930 6915 2130 6405 8452.5 DN400 2377.5 5745 8115 3390 8137.5 13410 DN450 3435 8775 12427.5 4965 11797.5 19470 DN500 4965 10830 16140 6570 14137.5 24315 DN600 6555 15525 19590 8032.5 22650 28050 DN700 9105 20775 35625 10995 30300 50400 DN800 12285 30150 53355 15675 41640 68520 DN900 17640 40500 62415 24570 53400 86250型号H74HH74W H74W H74H H74W H74W150LB 300LBWCB304 316 WCB 304 316 DN50 150 270 352.5 195 307.5 427.5 DN65 180 330 450 232.5 390 547.5 DN80 262.5 450 622.5 307.5 502.5 810 DN100330645 810 405 780967.5 DN125 397.5 825 1050 465 975 1245 DN150 502.5 1020 1260 607.5 1372.5 1567.5 DN200 757.5 1470 1815 937.5 1950 2550 DN250 870 1995 2715 1117.5 2917.5 3900 DN300 1087.5 3045 4050 1440 3847.5 5617.5 DN350 1650 3930 6915 2130 6405 8452.5 DN400 2377.55745 8115 3390 8137.5 13410 DN450 3435 8775 12427.5 4965 11797.5 19470 DN500 4965 10830 16140 6570 14137.5 24315 DN600 6555 15525 19590 8032.5 22650 28050 DN700910520775 35625 10995 30300 50400 DN800 12285 30150 53355 15675 41640 68520 DN900 176404050062415245705340086250型号 H74HH74W H74WH74HH74W25150LBWCB 304 316 WCB 304 DNl000 26925 59460 118080 24255 56310型号PH44H-16CPH44H-25CDN50 900 900 DN65 1125 1125 DN80 1350 1350 DN100 1650 1650 DN125 2175 2325 DN150 **** **** DN200 3525 4125 DN250 5550 6450 DN300 7575 8250 DN350 10800 11700型号H76H H76W H76W H76H H76W H76W H76H H76W H76W16 25 40WCB 304 316 WCB 304 316 WCB 304 316DN50 262.5 427.5 622.5 262.5 427.5 622.5 300 487.5 652.5 DN65 300 532.5 802.5 300 562.5 802.5 367.5 622.5 802.5 DN80 367.5 660 975 367.5 660 975 450 802.5 982.5 DN100 502.5 907.5 1282.5 577.5 1080 1500 622.5 1147.5 1500 DN125 667.5 1215 1762.5 735 1402.5 1852.5 825 1500 1852.5 DN150 840 1455 2557.5 975 1680 2730 1057.5 1852.5 2782.5 DN200 1335 2857.5 4222.5 1455 3172.5 4927.5 1612.5 3255 5257.5 DN250 1612.5 3787.5 5625 1935 4402.5 6502.5 2092.5 4927.5 7387.5 DN300 2085 5250 8617.5 2422.5 5767.5 9667.5 2820 6855 11160 DN350 3210 6502.5 11752.5 3697.5 7710 12660 4185 10200 14242.5 DN400 4500 9667.5 14595 5145 11055 16170 6030 14422.5 20205 DN450 6270 13530 19860 7522.5 14932.5 22500 7800 19335 29430 DN500 8197.5 16695 25095 9000 20205 27765 10770 29535 39540DN600 11010 25470 38475 12667.5 27765 34860 15750 41820 59565 DN700 15585 33000 55350 18000 38655 64650 DN800 23775 523665 81015 28245 59400 89595型号 H76W H76H H76W H76W H76H H76WH 76WH76H H76W H76W 64 150LB 300LB316WCB304316WCB304 316 WCB 304 316DN50 652.5 412.5 615 742.5 292.5 472.5 675 322.5 577.5 757.5DN65 802.5 495 840 945 322.5 577.5 877.5 457.5 727.5960DN80 982.5 577.5 1027.5 1237.5 397.5 727.5 1065 540937.5 1162.5DN100 1500 892.5 1500 1762.5 555 990 1402.5 712.5 1305 1597.5 DN125 1852.5 1132.5 2115 2902.5 735 1327.5 1935 975 1770 2130 DN150 2782.5 1455 3090 4050 922.5 1597.5 2805 1237.5 2130 3285 DN200 5257.5 2227.5 5145 7387.5 1470 3135 4635 1950 3772.5 5992.5 DN250 7387.5 2895 7027.5 11265 1770 4162.5 6180 2475 5700 8685 DN300 11160 4500 10725 17760 2295 5760 9465 3277.5 7920 13132.5 DN350 14242.5 6030 16695 28155 3525 7147.5 12900 4950 11580 15840DN400 20205 8925 26700 48855 4950 10620 16035 6712.5 16035 23175 DN450 29430 12532.5 37785 60615 6892.5 14865 21825 8655 222150 33780 DN500 39540 16860 46800 83445 9000 18345 27570 12000 33780 44400 DN600 59565 30525 83100 130875 12097.5 27990 42285 17655 47295 66600 DN700 17115 36300 60810 25200 66225 90525 DN8026115 57540 88995 39555 8959125430 5 0产品名称口径/压力16C 25C 40C 64C 100C 160IH44H15 150 15020 150 15025 150 150 15032 225 225 22540 285 285 285 555 555 690 50 375 375 375 675 720 1050 65 495 495 495 825 900 1650 80 660 660 690 1020 1155 2250 100 795 840 840 1365 1500 3000 125 1125 1200 1200 2100 2325 4950 150 **** **** 1650 2895 3150 7200 200 2100 2250 2925 4200 5100 11550 250 3225 3450 3780 5925 6900 15450 300 4200 4650 5550 8850 9750350 5250 5700 7050 12495 16200400 7050 7425 11100 16800 19050450 10950 11550 12150 19500 22500500 12750 13500 16200600 22200 22950 27000产品名称口径/压力16C 25C 40C 64C 100CH41H 15 120 120 120 180 180 20 135 135 135 195 195 25 150 150 150 247.5 247.5 32 217.5 217.5 217.5 420 420 40 315 315 315 450 525 50 375 375 375 645 72065 555 525 525 825 900 80 690 675 675 1170 1275 100 825 855 855 1425 1575 125 1200 1245 1245 2100 2250 150 **** **** 1725 2925 3300 200 2520 2550 3150 4350 4950 250 3600 3675 4050 6150 6900 300 5100 5550 5700 9450 10500 350 7200 7800 8250400 9000 9750 10350产品名称口径/压力16C 25C 40C 64C 100CH42H15 127.5 127.5 127.520 142.5 142.5 142.525 150 150 150 255 255 32 187.5 187.5 187.5 360 360 40 247.5 247.5 247.5 495 495 50 285 285 292.5 555 555 65 330 330 337.5 750 780 80 420 420 427.5 975 1020 100 555 570 570 1275 1350 125 765 825 825 1950 2100 150 990 1095 1095 2400 2550 200 1620 1695 1995 3825 4050 250 2220 2700 3150 5550 6000 300 3375 3660 3600350 5550 5850 6450400 7500 7950 8550型号H41W-16P H42W-16P H44W-16P4NI 8NI 316 4NI 8NI 316 4NI 8NI 316 DN15 210 255 360 210 270 360 285 285 420 DN20 232.5 300 390 210 270 375 285 345 420 DN25 255 330 465 225 315 420 307.5 360 480 DN32 330 420 570 270 360 510 382.5 435 585 DN40 420 525 720 322.5 450 600 435 525 750 DN50 510 660 1050 420 525 750 525 660 930 DN65 705 855 1470 562.5 705 1005 712.5 855 1245 DN80 900 1110 1725 675 855 1245 900 1110 1650 DN100 1080 1425 2175 855 1110 1500 1072.5 1410 2070 DN125 1800 2175 3225 1500 1800 2445 1725 2400 3225 DN150 **** **** 4500 1800 2400 3225 2625 3150 4200 DN200 4500 5925 8175 3300 4200 5700 4500 5250 7500口径H41W-16P(RL) H44W-16P(RL) H42W-16P(RL) 304 316L 304 316L 304 316LDN150 3877.5 5820 3712.5 5572.5 2475 3712.5 DN200 5857.5 8790 5775 8662.5 4125 6187.5 DN250 10395 15592.5 9900 14850 7260 10890 DN300 15675 23512.5 13530 20295 10800 16200 DN350 26235 39352.5 21450 32175 18150 27225 DN400 37455 56182.5 26400 39600 23925 35887.5 DN450 56925 85387.5 40095 60142.5DN500 72930 109410 56100 84150DN600 112500 168750 102000 15300口径H41W-16P(RL) H44W-16P(RL) H42W-16P(RL) 304 316L 304 316L 304 316LDN15 300 450 360 540 247.5 375 DN20 345 517.5 405 607.5 285 420 DN25 405 607.5 450 675 315 472.5DN32 510 765 510 765 375 555 DN40 645 967.5 645 967.5 472.5 705 DN50 810 1215 810 1215 562.5 840 DN65 1125 1650 1125 1650 742.5 1117.5 DN80 1425 2175 1425 2175 960 1432.5 DN100 1905 2850 1897.5 2850 1320 1980 DN125 2805 4207.5 2722.5 4087.5 1980 3022.5型号HY41/44W一25PT 304 铜质DN15 360 682.5 DN20 397.5 772.5 DN25 465 900 DN32 577.5 1185 DN40 720 1567.5 DN50 952.5 2175 DN65 1260 3600 DN80 1710 4305 DN100 2662.5 5670 DN125 3960 10207.5 DN200 21330 20250型号H41W-25P（RL）H44W-25P（RL）H42W-25P（RL）304 316L 304 316L 304 316LDN40 1455 2175 1455 2175 907.5 1237.5 DN50 2295 3442.5 2265 3382.5 1387.5 2077.5 DN65 3300 4950 2887.5 4335 2145 3217.5 DN80 4290 6435 4042.5 6067.5 2737.5 4110 DN100 7260 10890 6187.5 9285 4455 6682.5 DN125 11550 17325 10642.5 15967.5 8580 12870 DN150 18150 27225 15727.5 23587.5 13875 18562.5DN200 33000 4950 23100 34650 21450 32175 DN250 48675 73012.5 29700 44550 28050 42075 DN300 72600 108900 51150 76725DN500 92400 138600 80025 120037.5型号H41W-40P(RL) H44W-40P(RL) H42W-40P(RL) CF8 CF3M CF8 CF3M CF8 CF3M 304 316L 304 316L 304 316LDN150 4372.5 6562.5 6300 6300 2805 4207.5 DN200 8002.5 12007.5 11550 11550 4980 7477.5 DN250 12870 19305 19305 19305 9570 14355 DN300 20130 30195 28957.5 28957.5 14025 21037.5 DN350 36300 54450 42075 42075 23925 35887.5 DN400 54450 131175 64912.5 65587.5 31020 46530 DN450 80025 120037.5 96525 96525DN500 101640 152460 143055 143055DN600 136125 204225 185625 185625型号H41W-40P(RL) H44W-40P(RL) H42W-40P(RL) CF8 CF3M CF8 CF3M CF8 CF3M 304 316L 304 316L 304 316LDN15 315 465 375 562.5 262.5 397.5 DN20 360 540 412.5 615 300 442.5 DN25 405 600 465 697.5 330 495 DN32 525 787.5 540 810 390 577.5 DN40 675 1020 690 1035 487.5 727.5 DN50 855 1282.5 870 1305 577.5 870 DN65 1155 1732.5 1155 1732.5 795 1185 DN80 1485 2227.5 1485 2227.5 990 1485 DN100 2310 3465 2310 3465 1485 2227.5 DN125 3465 5197.5 3150 4725 2197.5 3292.5型号H41W/H44W-64P（RL）H41W/H44W-100P（RL）H41W/H44W-64/100P（RL）304 316L 304 316L 304 316LDN25 825 1237.5 825 1237.5 720 1080 DN32 1020 1537.5 1020 1537.5 915 1372.5 DN40 1350 2025 1425 2145 1215 1822.5 DN50 1725 2595 1905 2850 1552.5 2325 DN65 2370 3555 2610 3915 2130 3195 DN80 3000 4500 3300 4950 2700 4050 DN100 4050 6075 4455 6682.5 3645 5475 DN125 6900 10350 7590 11400 6210 9315 DN150 9150 13725 10050 15075 8250 12375 DN200 15900 23850 15075 26250 14310 21465 DN250 25350 38025 26250 42000 22815 34222.5 DN300 47025 70537.5 42000 77700 42330 63495型号H44W/H41W-150LbPRL H44W/H41W-300LbPRLCF8304 CF3304L-321 CF8M316 CM3M316L CF8304 CF3304L-321 CF8M316CM3M316L1”465 562.5 667.5 690 825 990 1200 1252.5 11/4”547.5 660 795 825 990 1185 1432.5 1500 11/2”690 825 1005 1050 1155 1387.5 1672.5 1747.5 2”855 1027.5 1245 1297.5 1237.5 1485 1800 1875 21/2”1237.5 1485 1800 1875 1980 2377.5 2872.5 2985 3”1567.5 1882.5 2280 2370 3052.5 3660 4425 4605 4”2400 2880 3465 3607.5 4057.5 4867.5 5895 6120 5”3052.5 3660 4425 4605 5940 7125 8610 8962.5 6”4455 5347.5 6457.5 6712.5 7425 8925 10770 11197.5 8”7755 9300 11242.5 11700 11880 14250 17227.5 17925 10”13200 15840 19140 19905 19635 23565 28485 29617.5 12”21945 26340 20280 33120 29535 35445 42840 44550 14”27390 32865 39720 41332.5 44880 53850 65107.5 67732.5型号H44W/H41W-600LbPRLCF8304 CF3304L-321 CF8M316 CM3M316L2”2475 2970 3600 3772.5 21/2”3240 3885 4702.5 4935 3”4222.5 5070 6120 6450 4”8100 9712.5 11745 12300 5”12525 15030 18150 19065 6”14100 16890 20445 21465 8”26730 32100 38760 40695 10”48150 57750 69825 73320 12”54900 65850 79605 83587.5 14”72270 86700 104850 110025 16”103425 124095 150000 157500型号口径H41W-16PCF8304H41W-25PCF8304H41W-40PCF8304H41W-16RCF8316H41W-25RCF8M316H41W-40RCF8M316H41W-16RLCF3M316L不锈钢止回阀DN15 247.5 247.5 307.5 345 345 420 360 DN20 292.5 292.5 367.5 405 405 525 420 DN25 367.5 367.5 435 495 495 600 525DN32 465 465 600 645 645 885 675 DN40 585 585 735 817.5 817.5 1050 870DN50 712.5 712.5 975 990 990 1395 1050 DN65 960 960 1282.5 1365 1365 1860 1455 DN80 1237.5 1237.5 1702.5 1747.5 1747.5 2445 1875 DN100 1605 1807.5 2430 2302.5 2565 3525 2460 DN125 2272.5 2595 3105 3240 3720 4485 5010 DN150 **** **** 4957.5 4680 5220 7260 8610 DN200 5550 6150 7912.5 8047.5 8992.5 11602.5 8700 DN250 10350 10725 11415 14550 15000 15922.5 15345型号口径H41W-25RLCF3M316LH41W-40RLCF3M316L不锈DN15 360 450钢止回阀DN20 420 570DN25 525DN32 675DN40 870DN50 1050DN65 1455DN80 1875DN100 2752.5DN125 3990DN150 5580DN200 9607.5DN250 15750型号底阀H42W/X-2.5/6P(R)C H42W150LB/(10-16)P 铸铁铸钢CF8304 CF3M316L CF8304CF3M316LDN40 97.5 232.5 345 517.5 382.5 570 DN50 120 292.5 412.5 622.5 465 697.5 DN65 150 315 495 795 547.5 877.5DN80 195 345 690 1050 765 1155 DN100 262.5 472.5 930 1402.5 1050 1575 DN125 330 660 1200 1815 1320 1980型号口径H44W-16PCF8304H44W-25PCF8304H44W-40PCF8304H44W-16RCF8316H44W-25RCF8M316H44W-25RLCF3M316LH44W-40RLCF3M316L不锈钢止回DN15 255 255 270 375 375 397.5 412.5 DN20 277.5 277.5 285 405 405 427.5 442.5 DN25 300 300 315 435 435 457.5 472.5阀DN32 420 420 420 607.5 607.5 637.5 637.5 DN40 487.5 487.5 487.5 705 705 735 735 DN50 630 630 712.5 922.5 922.5 960 1087.5 DN65 922.5 922.5 922.5 1335 1335 1402.5 1402.5 DN80 1170 1170 1170 1695 1695 1785 1785 DN100 1492.5 1590 1590 2310 2310 2430 2430 DN125 2085 2385 2385 3510 3510 3690 3690 DN150 **** **** 3180 4680 4680 4920 4920 DN200 4470 5190 5655 8340 8340 8040 8775 DN250 8355 9285 9855 14580 14580 14445 15360型号口径H44W-25RLCF3M316LH44W-40RLCF3M316L不锈钢止回阀DN15 397.5 412.5 DN20 427.5 442.5 DN25 457.5 472.5DN32 637.5 637.5 DN40 735 735DN50 960 1087.5 DN65 1402.5 1402.5 DN80 1785 1785 DN100 2430 2430 DN125 3690 3690 DN150 **** **** DN200 8040 8775 DN250 14445 15360型号通径美标Z44W-300Lb20KCF8304 CF8M316 CF3M316L美标不锈钢止回阀1/2”1080 1485 1545 2”1455 1995 2100 2-1/2”1980 2730 28503”2625 3675 37954”3570 5025 52505”4875 6870 7200 6”6750 9525 9975 8”10575 15000 16500 10”15900 28350 31200 12”34500 56250 61800 14”38850 62400 68550 16”61500 98400 108300 18”88050 141000 155100 20”97500 156000 171600型号口径GLH41W-16PCF8304GLH41W-25PCF8304GLH41W-40PCF8304GLH41W-16RCF8M316GLH41W-25RCF8M316GLH41W-40RCF8M316贯流式止回阀DN15 345 345 375 555 555 645 DN20 375 375 465 645 645 810 DN25 420 420 510 675 675 825 DN32 540 540 630 900 900 1035 DN40 645 645 735 1095 1095 1245 DN50 750 750 855 1245 1245 1395 DN65 1110 1140 1185 1770 1785 1890 DN80 1305 1485 1665 2130 2445 2835 DN100 1620 1860 2055 2685 3135 3435 DN125 2550 2955 3360 4185 4890 5550 DN150 **** **** 4410 5880 6750 7365 DN200 6030 6930 7245 9990 11415 12105DN250 11325 13125 18735 21420 DN300 15585 17010 25980 27555 DN350 26145 42120DN400 39540 60465型号口径GLH41W-16RLCF3M316LGLH41W-25RLCF3M316LGLH41W-40RLCF3M316L贯流式止回阀DN15 585 585 705 DN20 705 705 870 DN25 720 720 900 DN32 975 975 1095 DN40 1095 1095 1320 DN50 1350 1350 1500 DN65 1950 1950 2085 DN80 2265 2670 3000 DN100 2895 3390 3660 DN125 4485 5205 5955 DN150 **** **** 7875 DN200 12210 13050 DN250 22995DN300 30555DN350型号通径美标Z44W-150LbCF8304 CF8M316 CF3M316L美标不锈钢止回阀1/2”345 442.5 457.5 3/4”352.5 495 540 1”450 637.5 697.5 1-1/4”675 990 1087.5 1-1/2”735 1057.5 1252.5 2”967.5 1365 1695 2-1/2”1365 1920 2205 3”1710 2400 2775 4”2250 3300 4005 5”3150 4725 5197.5 6”4177.5 6150 6750 8”6450 9300 10200 10”9750 14400 15840 12”18600 27450 30150 14”23250 34200 37650 16”34125 50400 55350 18”44850 61500 67500 20”55200 81750 89850型号型号H41W-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN15 285 255 330 300 345 DN20 315 285 375 330 390 DN25 375 330 435 390 450 DN32 510 450 600 525 615 DN40 660 585 780 690 810 DN50 795 705 945 840 982.5 DN65 1080 960 1290 1140 1350 DN80 1365 1200 1605 1425 1680 DN100 1695 1500 2010 1785 2100 DN125 2925 2565 3480 3075 3645型号通径美，日标H44W-300Lb20KCF8304 CF8M316 CF3M316L美标不锈钢止回阀2”1320 1845 1950 3”2250 3150 3450 4”3390 4875 5250 5”3600 5340 5850 6”6150 8520 9300 8”9675 14025 15300 10”16200 25500 28050 12”25500 36750 40350 14”31500 49500 54000 16”45300 72000 79200型号型号H41W-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN150 **** **** 4260 3765 4455 DN200 6420 5647.5 7650 6780 8010 DN250 10650 9757.5 12727.5 11242.5 13320DN300 15510 14265 18405 16335 19230 DN350 25245 23355 29655 26505 30915 DN400 37695 34995 43995 39495 45525 DN450 65055 60195 76395 68295 79635 DN500 85695 79380 100440 89910 104655 DN600 113670 105300 133200 119250 138780型号型号H41W-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN15 285 255 330 300 345 DN20 315 285 375 330 390 DN25 375 330 435 390 450 DN32 510 450 600 525 615 DN40 660 585 780 690 810 DN50 795 705 945 840 982.5 DN65 1110 982.5 1320 1170 1380 DN80 1365 1200 1605 1425 1680 DN100 2085 1830 2490 2205 2610 DN125 3195 2805 3825 3375 4005型号型号H42W-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢立式止回阀DN15 315 285 352.5 330 360 DN20 315 285 352.5 330 360 DN25 315 285 360 330 375 DN32 420 375 480 435 495 DN40 465 420 540 495 570 DN50 585 510 675 615 705 DN65 825 735 975 870 1020 DN80 1020 900 1207.5 1080 1260 DN100 1305 1155 1530 1365 1605DN125 1770 1560 2100 1867.5 2190型号型号H41W-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN150 **** **** 5010 4410 5250 DN200 7650 6705 9165 8085 9600 DN250 11490 10515 13755 12135 14400 DN300 16635 15285 19770 17535 20670 DN350 30000 27675 35415 31545 36975 DN400 48375 44700 56955 50835 59400 DN450 69210 63975 81435 72705 84915 DN500 90450 83700 106200 94950 110700型号型号H42W-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢立式止回阀DN15 315 285 352.5 330 360 DN20 315 285 352.5 330 360 DN25 315 285 360 330 375 DN32 420 375 480 435 495 DN40 465 420 540 495 570 DN50 585 510 675 615 705 DN65 825 735 975 870 1020 DN80 1020 900 1207.5 1080 1260 DN100 1410 1245 1665 1485 1740 DN125 2332.5 2055 2790 2460 2910型号型号H42W-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢立式止回阀DN150 2422.5 2130 2880 2550 3000 DN200 3885 3420 4635 4095 4845 DN250 6105 5370 7305 6450 7650型号型号H42W-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢立式止回阀DN150 **** ****.5 3555 3150 3720 DN200 4725 4140 5655 4995 5925 DN250 7230 6330 8055 8055 9090型号型号H44W-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN15 390 375 450 405 465 DN20 420 397.5 480 435 495 DN25 450 420 510 465 525 DN32 585 555 690 615 705 DN40 645 600 750 675 780 DN50 810 750 960 855 1005 DN65 1155 1065 1350 1215 1410 DN80 1470 1365 1725 1545 1785 DN100 1860 1710 2182.5 1950 2280 DN125 2790 2565 3315 2940 3457.5型号型号H44W-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN150 3667.5 3375 4365 3870 4560 DN200 6165 5670 7335 6495 7672.5 DN250 10560 9675 12645 11160 13230 DN300 13020 11962.5 15472.5 13717.5 16170 DN350 19500 17985 23040 20520 24045 DN400 29805 27480 35220 31335 36765 DN450 45450 41880 53760 47820 56137.5 DN500 62460 57600 73800 65700 77040型号型号H44W-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN15 390 375 450 405 465 DN20 420 397.5 480 435 495 DN25 450 420 510 465 525 DN32 585 555 690 615 705 DN40 645 600 750 675 780 DN50 810 750 960 855 1005 DN65 1155 1065 1350 1215 1410 DN80 1470 1365 1725 1545 1785 DN100 2250 2070 2655 2370 2775 DN125 3180 2925 3795 3360 3960型号型号H44W-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN150 **** **** 5040 4455 5280 DN200 6675 6120 7950 7035 8325 DN250 1170 10680 14010 12345 14670 DN300 18427.5 16860 22110 19485 23160 DN350 23670 21780 28080 24930 29340。

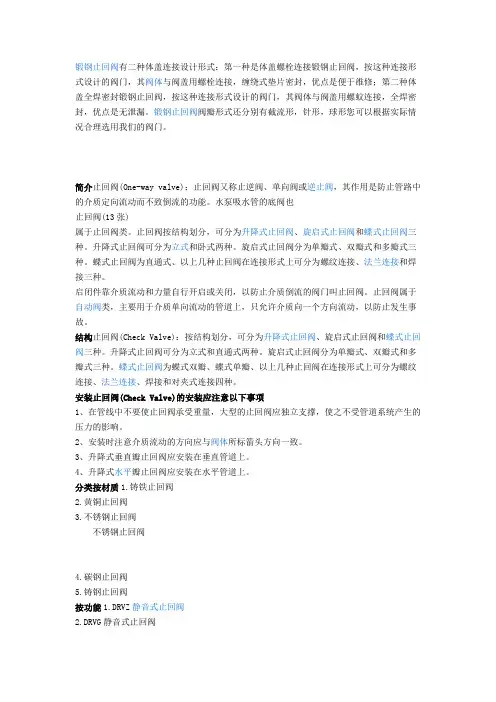

锻钢止回阀有二种体盖连接设计形式：第一种是体盖螺栓连接锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修；第二种体盖全焊密封锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，全焊密封，优点是无泄漏。

锻钢止回阀阀瓣形式还分别有截流形，针形，球形您可以根据实际情况合理选用我们的阀门。

简介止回阀(One-way valve)：止回阀又称止逆阀、单向阀或逆止阀，其作用是防止管路中的介质定向流动而不致倒流的功能。

水泵吸水管的底阀也止回阀(13张)属于止回阀类。

止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。

升降式止回阀可分为立式和卧式两种。

旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。

止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

结构止回阀(Check Valve)：按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。

升降式止回阀可分为立式和直通式两种。

旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

蝶式止回阀为蝶式双瓣、蝶式单瓣、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种。

安装止回阀(Check Valve)的安装应注意以下事项1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。

2、安装时注意介质流动的方向应与阀体所标箭头方向一致。

3、升降式垂直瓣止回阀应安装在垂直管道上。

4、升降式水平瓣止回阀应安装在水平管道上。

分类按材质1.铸铁止回阀2.黄铜止回阀3.不锈钢止回阀不锈钢止回阀4.碳钢止回阀5.铸钢止回阀按功能1.DRVZ静音式止回阀2.DRVG静音式止回阀止回阀( Check Valve)：是能自动阻止流体倒流的阀门。

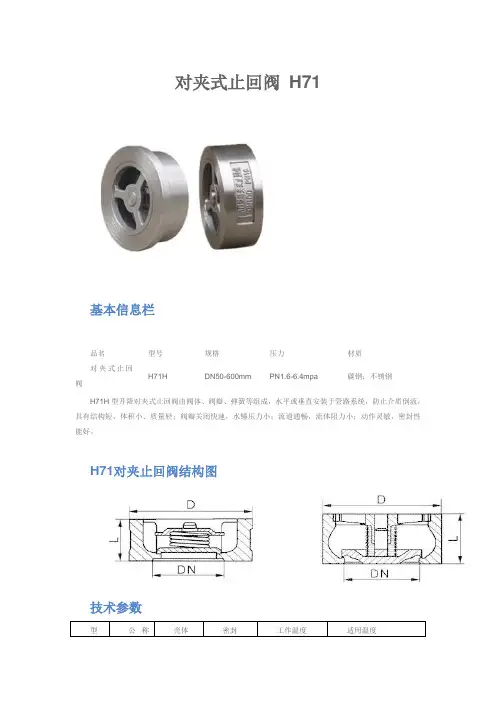

对夹式止回阀H71基本信息栏品名型号规格压力材质对夹式止回H71H DN50-600mm PN1.6-6.4mpa 碳钢；不锈钢阀H71H型升降对夹式止回阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流，具有结构短、体积小、质量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。

H71对夹止回阀结构图技术参数型公称壳体密封工作温度适用温度H71系列对夹升降式止回阀的型号、材料及主要参数配管法兰公称压力常规产品型号JB/T 74~90、GB/T 9112 ~9124、HG 20592 ~20614 PN1.0MPa H71H-10CH71W-10PH71W-10P8 H71W-10P3 H71W-10R H71W-10R8 H71W-10R3 PN1.6MPa H71W-16CH71W-16PH71W-16P8 H71W-16P3 H71W-16R H71W-16R8 H71W-16R3 PN2.5MPa H71W-25H71W-25PH71W-25P8 H71W-25P3 H71W-25R H71W-25R8 H71W-25R3 PN4.0MPa H71W-40H71W-40PH71W-40P8 H71W-40P3 H71W-40R H71W-40R8 H71W-40R3 PN6.3MPa H71W-63H71W-63PH71W-63P8 H71W-63P3 H71W-63R H71W-63R8 H71W-63R3 PN10.0MPa H71W-100H71W-100PH71W-100P8 H71W-100P3 H71W-100R H71W-100R8 H71W-100R3 PN16.0MPa H71W-160H71W-160PH71W-160P8 H71W-160P3 H71W-160R H71W-160R8 H71W-160R3GB/T 9112 ~9124、HG 20615 ~20635、SH 3406 PN2.0MPa H71H-20C —H71W-20P8 H71W-20P3 —H71W-20R8 H71W-20R3 PN5.0MPa H71H-50 —H71W-50P8 H71W-50P3 —H71W-50R8 H71W-50R3 PN11.0MPa H71H-110 —H71W-110P8 H71W-110P3 —H71W-110R8 H71W-110R3PN15.0MPa H71H-150 —H71W-150P8 H71W-150P3 —H71W-150R8 H71W-150R3ANSI B 16.5 Class150 H71H-A1C —H71W-A1P8 H71W-A1P3 —H71W-A1R8 H71W-A1R3 Class300 H71H-A3 —H71W-A3P8 H71W-A3P3 —H71W-A3R8 H71W-A3R3 Class600 H71H-A6 —H71W-A6P8 H71W-A6P3 —H71W-A6R8 H71W-A6R3 Class900 H71H-A9 —H71W-A9P8 H71W-A9P3 —H71W-A9R8 H71W-A9R3主要零件材料阀体WCB(A105)ZG1Cr18Ni9TiCF8(304) CF3(304L)ZG1Cr18Ni12Mo2TiCF8M(316) CF3M(316L) 阀瓣2Cr13 1Cr18Ni90Cr18Ni9 00Cr19Ni10 1Cr18Ni120Cr17Ni12Mo2 00Cr17Ni14MTi Mo2Ti o2压圈2Cr131Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni101Cr18Ni12Mo2Ti0Cr17Ni12Mo200Cr17Ni14Mo2弹簧0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 00Cr19Ni100Cr17Ni12Mo2 0Cr17Ni12Mo200Cr17Ni14Mo2适用工况适用介质水、蒸汽、油品等硝酸等腐蚀性介质强氧化性介质醋酸等腐蚀性介质尿素等腐蚀性介质适用温度(℃)-29~425 -196~540 -196~425 -196~540 -196~455 注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹止回阀型号编制方法。

刚刚好够好看好看更快更好看个好看过后vbn感到孤独H76H-10C蝶形止回阀H76H-10C产品型号：蝶式止回阀蝶式止回阀蝶式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。

止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。

止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。

止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。

这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。

通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。

其中蝶式止回阀就属于这种类型的阀门，它包括旋启式止回阀和升降式止回阀。

旋启式止回阀有一介铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。

为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。

阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面，这取决于使用性能的要求。

旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。

升降式止回阀的阀瓣座落位于阀体上阀座密封面上。

此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。

根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。

像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。

止回阀根据其结构和安装方式可分：一、蝶式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。

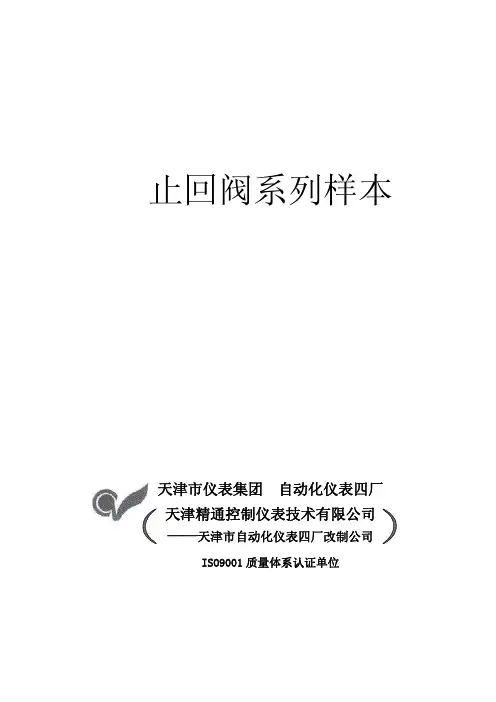

止回阀系列样本天津市仪表集团 自动化仪表四厂天津精通控制仪表技术有限公司——天津市自动化仪表四厂改制公司ISO9001质量体系认证单位※123471类型H止回阀4法兰式7对夹式0浮球式1升降式2升降立式4单瓣旋启式6双瓣旋启式7蝶式双瓣X/J 橡胶/衬胶F/F S氟塑料/衬氟W 本体材料H Cr13Y 硬质合金T铜合金101.0MPa 16 1.6MPa 252.5MPa 404.0MPa/HT200QQT450C WCB P ZG1Cr18Ni9Ti RZG1Cr18Ni12Mo2TiB 1电镀球墨铸铁B 2铝青铜B 3ZG1Cr18Ni9TiB 5CF8M B 6碳钢B 7CF8B 8CF3M※止回阀型号编制：结构形式4密封面材料/衬里23连接形式5公称压力6 特殊标记：S 阀腔全衬蝶式7阀体材质内件材料止回阀简介H40J-10 型浮球式衬胶止回阀主要性能规范：适用温度 适用介质≤85℃弱酸碱等一般腐蚀性介质主要零件材料： 名称 材料 上阀体 灰铸铁衬橡胶 下阀体 灰铸铁衬橡胶 浮球铝球包覆橡胶主要尺寸及重量：公称通径DN 公称压力 Mpa工作压力MpaL D D 1Z-Ф B 重量 kg15150 95 65 4-14 95 3 20 150 105 75 4-14 100 3.5 25 160 115 85 4-14 125 5 40 190 150 110 4-19 145 7.5 50 220 165 125 4-19 165 10.5 65 270 185 145 4-19 205 16.5 80 300 200 160 8-19 240 21.5 100 1.01.0350 220 180 8-19 270 38 125 400 250 210 8-19 285 55 150 480 285 240 8-23 380 78.5 2001.00.649534029512-23440104法兰连接尺寸：GB/T17241.6(PN1.0MPa）H44J-10 型旋启式衬胶止回阀主要性能规范： 适用温度 适用介质≤85℃弱酸碱等一般腐蚀性介质主要零件材料： 名称 材料 上阀体 灰铸铁衬橡胶 下阀体 灰铸铁衬橡胶 阀瓣碳钢衬橡胶主要尺寸及重量：公称通径DN 公称压力 Mpa 工作压力MpaL D D 1Z-Ф B 重量 kg 25 160 115 85 4-14 128 4.5 32 180 135 100 4-18 150 7 40 200 145 110 4-18 160 8 50 230160 125 4-18 178 10 65 290 180 145 4-18 204 18 80 310 195 160 4-18 230 24 100 350 215 180 8-18 255 30.5 125 400 245 210 8-18 305 47.5 150 1.0 0.6 480280 240 8-23 345 63.5 200 0.6500 335 295 8-23 415 96.5 250 550 390 350 12-23 495 144 300 1.00.4698400440540224法兰连接尺寸：JB78(PN1.0MPa）H71□-1016 2540 对夹升降式止回阀主要尺寸及重量：尺寸(mm)配管法兰(供参考) 公称压力 PN MPa公称通径DN mm L D D 2D 3D 4D 5重量(kg)螺栓孔中心圆直径D1螺栓数量 螺栓直径d 螺栓长度L 115 16 52 15 24 31 40 0.1265 4 M12 75 20 19 62 19 30 40 50 0.2475 4 M12 90 25 22 72 24 36 47 58 0.3485 4 M12 90 3228 83 31 46 56 68 0.53100 4 M16 100 40 31.5 93 39 55 66 78 0.8 110 4 M16 105 50 40 108 48 65 78 90 1.2 125 4 M16 125 65 46 128 62 80 95 110 1.8 145 4 M16 130 80 50 142 76 96 110128 2.2 160 8 M16 135 100 60 162 95 115135150 3.4 180 8 M16 150 125 90 192 110 125132— 9 210 8 M16 180 PN1.0 / PN1.6 （短系列）150 106 218 127 150158— 14 240 8 / 12 M20 210 15 16 52 15 24 31 40 0.1265 4 M12 80 20 19 62 19 30 40 50 0.2475 4 M12 90 25 22 72 24 36 47 58 0.3485 4 M12 90 3228 83 31 46 56 68 0.53100 4 M16 110 40 31.5 93 39 55 66 78 0.8 110 4 M16 115 50 40 108 48 65 78 90 1.2 125 4 M16 125 65 46 128 62 80 95 110 1.8 145 8 M16 135 80 50 142 76 96 110128 2.2 160 8 M16 145 100 60 168 95 115135150 3.8 190 8 M20 160 125 90 194 110 125132— 9.2 220 8 M24 205 150 106 224 127 150158— 15 250 8 M24 225 PN2.5 /PN4.0 （短系列）200140284/291165200208—26/28310/32012M24/M27260/275止回阀类主要尺寸及重量：尺寸(mm)配管法兰(供参考)公称压力 PN MPa公称通径 DNmmLDD 2D 3D 4重量 (kg)螺栓孔 中心圆 直径D1螺栓数量螺栓 直径 d 螺栓 长度 L 115 25 52 15 25 25 0.3 65 4 M12 90 20 31.5 62 19 30 30 0.45 75 4 M12 100 25 35.5 72 24 36 36 0.6 85 4 M12 105 3240 83 31 43 43 0.8 100 4 M16 115 40 45 93 39 52 52 1.4 110 4 M16 120 50 56 108 48 62 62 2.3 125 4 M16 140 65 63 128 62 75 75 3 145 4 M16 150 80 71 142 76 90 90 3.8 160 8 M16 155 100 80 162 95 112 112 5 180 8 M16 170 125 110 192 110 125 132 11 210 8 M16 200 PN1.0 / PN1.6 （长系列）150 125 218 127 150 158 16 240 8/12 M20 225 15 25 52 15 25 25 0.3 65 4 M12 90 20 31.5 62 19 30 30 0.45 75 4 M12 100 25 35.5 72 24 36 36 0.6 85 4 M12 105 32 40 83 31 43 43 0.8 100 4 M16 115 4045 93 39 52 52 1.4 110 4 M16 120 50 56 108 48 62 62 2.3 125 4 M16 140 65 63 128 62 75 75 3 145 8 M16 150 80 71 142 76 90 90 3.8 160 8 M16 165 100 80 168 95 112 112 5.3 190 8 M20 180 125 110 194 110 125 132 12/13 220 8 M24 225 150 125 224 127 150 158 18/19 250 8 M24 245 PN2.5 /PN4.0 （长系列）200160284/29116520020830/32310/32012M24/M27285/295注：法兰连接尺寸符合GB/T9113.1。

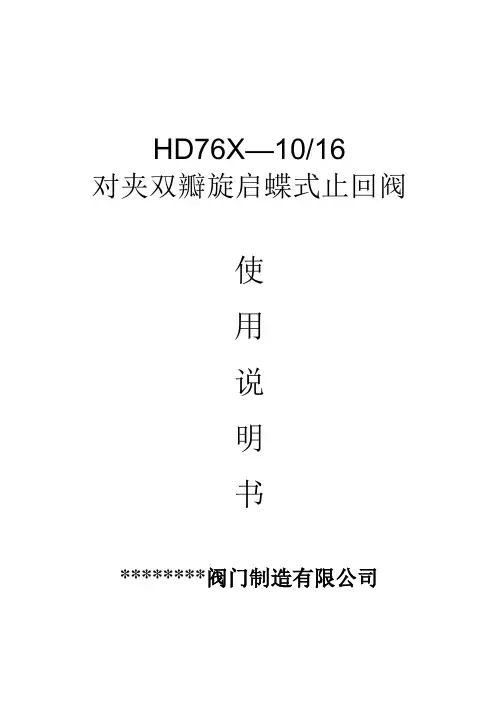

HD76X—10/16对夹双瓣旋启蝶式止回阀使用说明书********阀门制造有限公司一、工作原理本止回阀主要由阀体、阀瓣、扭转弹簧、阀杆等构造而成。

当介质正向流动时，介质压力克服扭转弹簧弹力，阀瓣旋转开启；当介质反向流动时，阀瓣在反向介质和扭转弹簧弹力的共同作用下关闭。

二、主要性能规范：三、主要外形尺寸~1~四、结构图1.阀体2.阀瓣3.主阀杆4.副阀杆5.弹簧五、运输、安装、使用、存放及注意事项维护做备用阀门，存放时应存放于干燥的室内，通路的两端须保护好，并定期检查，外露的加工表面应涂防锈脂。

阀门不要暴露于冰冻的温度下。

在运输、存放、安装过程中起吊搬运时小心碰撞。

安装前必须阅读产品使用说明书，核对合格证，确定此阀门的压力等级和其它性能是否合符管道系统的要求，确认后再正确地安装阀门。

有介质流向要求的阀门必须按照阀门要求的介质流向安装阀门。

安装前要检查阀门内腔密封面等部位不得有污物或颗粒。

安装前为了保养及维修方便请留足够的工作空间。

阀门的安装位置不应防碍设备、管道及阀门本身的拆装和检修。

阀门安装高度应方便操作和检修，一般距地坪1.2m为宜，当阀门中心距地坪1.8m以上时，应集中布置，并设置固定平台。

阀门安装位置，必须方便于操作：即使安装暂时困难些，也要为操作人员的长期工作着想。

并排布置的阀门最好错开布置。

~2~要按照国家的管网系统安装相关规定与条例，正确、科学的安装阀门及其管道辅件。

法兰连接时应保持平行，其偏差不大于法兰外径的1.5‰，且不大于2mm。

不得用强制锁紧螺栓的方法消除管道的偏斜。

法兰连接时应保持同一轴线，其螺孔中心偏差一般不超过孔径的5％，并保证螺栓自由穿入。

法兰垫片应符合标准，不允许使用斜垫片或双层垫片。

法兰连接应使用同一规格螺栓，安装方向一致，紧固螺栓应对称均匀，松紧适度，紧固后外露长度不大于2倍螺栓。

螺栓紧固后，应与法兰紧贴，不得有楔缝。

需要加垫圈时，每个螺栓所加垫圈不应超过一个。

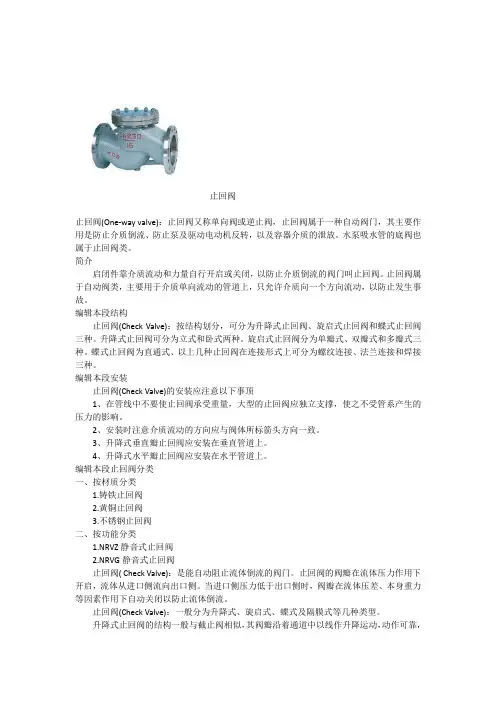

止回阀止回阀(One-way valve)：止回阀又称单向阀或逆止阀，止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。

水泵吸水管的底阀也属于止回阀类。

简介启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。

止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

编辑本段结构止回阀(Check Valve)：按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。

升降式止回阀可分为立式和卧式两种。

旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

编辑本段安装止回阀(Check Valve)的安装应注意以下事顶1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。

2、安装时注意介质流动的方向应与阀体所标箭头方向一致。

3、升降式垂直瓣止回阀应安装在垂直管道上。

4、升降式水平瓣止回阀应安装在水平管道上。

编辑本段止回阀分类一、按材质分类1.铸铁止回阀2.黄铜止回阀3.不锈钢止回阀二、按功能分类1.NRVZ静音式止回阀2.NRVG静音式止回阀止回阀( Check Valve)：是能自动阻止流体倒流的阀门。

止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。

当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

止回阀(Check Valve)：一般分为升降式、旋启式、蝶式及隔膜式等几种类型。

升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于轻小口径的场合。

升降式止回阀可直通式和立式两种。

直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。

旋启式止回阀的阀瓣绕转轴作旋转运动。

其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。

对夹式止回阀目录H71对夹升降式止回阀对夹升降式止回阀-H71W、H71H、H71X对夹升降式止回阀对夹双瓣式蝶形止回阀-H76H对夹双瓣式蝶形止回阀对夹双瓣旋启式止回阀对夹双瓣旋启式止回阀对夹圆片式止回阀-H74H对夹圆片式止回阀对夹式升降止回阀对夹式双瓣止回阀-H76X对夹式双瓣止回阀对夹式止回阀-H72H对夹式止回阀对夹式止回阀对夹式蝶型止回阀-H71H对夹式蝶型止回阀对夹式静音止回阀对夹式高压止回阀-H72H对夹式高压止回阀对夹式高压止回阀对夹旋启式止回阀静音式对夹止回阀高压对夹式止回阀-H72H高压对夹式止回阀H71对夹升降式止回阀一、产品[对夹升降式止回阀]的详细资料：产品型号：H71产品名称：对夹升降式止回阀产品特点：二、流体力学性能：H71对夹升降式止回阀的体积流量与压力降关系：水的当量体积流量Vw与实际流体的体积流量v按下式换算：式中：Vw一水的当量体积流量．l／s;P一流体密度，kg／m3v一实际流体的体积流量，I／s;v一实际流体的体积流量，I／s。

三、流体力学性能：H71对夹双瓣旋启式止回阀的流体阻力系数、流量系数及开启压力：公称通径阀门全开启时的流体阻力系数常温下阀门全开启时的水讲E量系数流体的流向DN NPS Kv(m3=／h)CV(U.S)CV(U.K)↑↓→开启压力近似值KPa151/2 6.4 2.6 3.0 2.532 2.5 203/4 5.1 6.47.5 6.332 2.5 254 4.112.614.812.332 2.5 3211/4 4.119.723.119.332 2.5 4011/2 3.829.563.928.932 2.5 502 3.554.699.963.532 2.5 6521/2 3.585.415083.732 2.5 803 3.212828612532 2.5 1004 2.824428624932 2.5 1255 2.937543936831 2.21506 3.152261151231 2.220083.29151070897312.2四、对夹升降式止回阀的型号、材料及主要参数：配管法兰公称压力常规产品型号JB/T74-90GB9112-9124、HG20592-20614PN1.0MPa H71H-10C H71W10P H71W10P8H71W10P3H71W10R H71W10R8H71W10R3PN1.6MPaH71H-16C H71H-16P H71H-16P8H71H-16P3H71H-16R H71H-16R8H71H-16R3PN2.5MPa H71H-25H71H-25P H71H-25P8H71H-25P3H71H-25R H71H-25R8H71H-25R3PN4.0MPa H71H-40H71H-40P H71H-40P8H71H-40P3H71H-40R H71H-40R8H71H-40R3PN6.3MPa H71H-63H71H-63P H71H-63P8H71H-63P3H71H-63R H71H-63R8H71H-63R3PN10.0MPa H71H-100H71H-100P H71H-100P8H71H-100P3H71H-100R H71H-100R8H71H-100R3PN16.0MPa H71H-160H71H-160PH71H-160P8H71H-160P3H71H-160RH71H-160R8H71H-160R3CB/T9112-9124、HG20615-20635、SH3406PN2.0MPaH71H-20C -H71H-20P8H71H-20P3-H71H-20R8H71H-20R3PN5.0MPa H71H-50-H71H-50P8H71H-50P3-H71H-50R8H71H-50R3PN11.0MPa H71H-110-H71H-110P8H71H-110P3-H71H-110R8H71H-110R3PN15.0MPaH71H-150-H71H-150P8H71H-150P3-H71H-150R8H71H-150R3ANSIB16.5Class150H71H-A1C -H71H-A1CP8H71H-A1P3-H71H-A1R8H71H-A1R3Class300H71H-A3-H71H-A3P8H71H-A3P3-H71H-A3R8H71H-A3R3Class600H71H-A6-H71H-A6P8H71H-A6P3-H71H-A6R8H71H-A6R3Class900H71H-A9-H71H-A9P8H71H-A9P3-H71H-A9R8H71H-A9R3主要零件材料阀体WCB(A105)ZG1Cr18Ni9Ti CF8(304)CF3(304L)ZG1Cr18Ni12Mo2Ti CF8M(316)CF3M(316L)阀瓣2Cr131Cr18Ni9Ti0Cr18Ni900Cr19Ni101Cr18Ni12TMo2i 00Cr17Ni12Mo200Cr17Ni14Mo2压圈2Cr131Cr18Ni9Ti 0Cr18Ni900Cr19Ni101Cr18Ni12TMo2i 00Cr17Ni12Mo200Cr17Ni14Mo2弹簧0Cr18Ni90Cr18Ni90Cr18Ni900Cr19Ni101Cr18Ni12TMo2i00Cr17Ni12Mo200Cr17Ni14Mo2适用工况适月介质水、蒸汽、油品等硝酸等腐蚀性介质强氧化性介质醋酸等腐蚀性介质屎素等腐蚀性介质适用温度（℃）-29～425-196～540-196～425-196～540-196～455注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹式止回阀型号编制方法。

风管止回阀水泵不出液 1.引流量不足；2.吸液端某只法兰、阀门或管路某处大量漏气；3.引流口或放空口拼帽不紧，或拼帽内没有垫圈；4.容器或液池内无液。

逐一检查，针对排除。

流程、扬程(压力)不达标 1.电压过低，额定转速达不到；2.电机反转；3.底部滤网堵塞，过流不足；4.吸液端某只法兰、阀门或某处管路慢性漏气，影响水泵真空度；5.容器或液池内液量太少，时而吸进空气。

逐一检查，针对排除。

电机与水泵连接部位渗漏 1.启动瞬间渗漏，正常运行后现象消失；2.运行时一直渗漏(可能是密封装置已损坏，或实际扬程、压力与该水泵参数差异大)。

1.引流液灌注过满，不属故障；2.检查密封装置是否损坏，重新计算实际工作压力是否超过该泵规定参数；如密封装置已损坏，请考虑修理或更换：如压力参数差异过大，请考虑重新选型或调整实际工作压力。

LZW无密封自控自吸排污泵自控装置止回阀>>立式止回阀>>不锈钢立式止回阀产品名称：不锈钢立式止回阀产品型号：H42W产品口径：DN15～DN200产品压力：0.6～10.0MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

产品详细信息概述：9摇杆2Cr131Cr18Ni9304L3041Cr18Ni12Mo2Ti316L 316 1.4529双相不锈钢适用介质水、气、油硝酸类醋酸类含有氯离子的介质适用温度-29～425℃-29～540℃订货须知：一、①不锈钢法兰立式止回阀产品名称与型号②不锈钢法兰立式止回阀口径③不锈钢法兰立式止回阀是否带附件以便我们的为您正确选型④旋启式止回阀的使用压力⑤不锈钢法兰立式止回阀的使用介质的温度。

止回阀规格型号及外形尺寸一、产品概述止回阀是一种用于防止介质倒流的安全阀，也称为反向阀或倒流阀。

它通常安装在管道系统中，在介质正常流动时允许通过，而在介质反向流动时则能及时关闭，保证系统的正常运行。

二、产品分类1. 根据结构形式分类：弹簧式止回阀、重锤式止回阀、卡箍式止回阀等。

2. 根据安装方式分类：法兰连接式止回阀、螺纹连接式止回阀、焊接连接式止回阀等。

3. 根据材料分类：铸铁止回阀、不锈钢止回阀、铜制止回阀等。

三、主要技术参数1. 公称通径（DN）：15-2000mm2. 公称压力（PN）：0.6-42MPa3. 适用温度：-196℃~+570℃4. 适用介质：水、蒸汽、油品及其它非腐蚀性介质。

四、外形尺寸1. 弹簧式止回阀：公称通径 DN L H D D1 D2 b z-φd15 130 70 95 65 45 14 4-φ1420 150 80 105 75 55 16 4-φ1425 160 95 115 85 65 16 4-φ1432 180 105 135 100 78 18 4-φ1840 200 115 145 110/100*1)2)3)4)5)6)7)8)9）/85*10）11）12）13）14）15）16）17）18）19）20)/78*21)/65*22)/55*23)/50*24)/45*25)/40*26)/35*27)/30*28)*1.0MPa, *2.1.6MPa, *3.2.5MPa, *4.4.0MPa, *5.6.4MPa, *6.10MPa, *7.16MPa, *8.25MPa, *9.JIS10K, *10.JIS20K,*11.DINPN10,*12.DIN PN16,*13.DIN PN25,*14.DINPN40,*15.ANSI150LB,*16.ANSI300LB,*17.ANSI600LB,*18.ANSI900LB,*19.ANSI1500LB,*20.ANSI2500LB，*21.DN80，*22.DN65，*23.DN50，*24.DN40，*25.DN32，26.DN25，27.DN20，28.DN152. 卡箍式止回阀：公称通径 DN L H D D1 D2 b z-φd15-20mm（1/2"-3/4"） -- -- -- -- -- -- --25-32mm（1"-11/4"） 120 75 70 55 42.4 2.5 4-φ1440mm（11/2"）130****6548.32.54-φ1450mm（2"） 150 90100/89*1)2)3)/76*4)/63*5)/57*6)7)/42.7*8)9)10)*1.0MPa,*2.1.6MPa, *3.JIS10K,*4.JIS20K,*5.DIN PN10,*6.DINPN16,*7.ANSI150LB,*8.ANSI300LB,*9.ANSI600LB,*10.ANSI900LB 65mm（21/2"）-100mm（4"） -- -- -- -- -- -- --3. 法兰连接式止回阀：公称通径 DN L H D D1 D2 b z-φd15-20mm（1/2"-3/4"） -- -- -- -- -- -- --25-32mm（1"-11/4"）120/140*1)/150*2)3)/160*4)/180*5)6)/190*7)/200*8)9)* *1.DN15，PN16， *2.PN25， *3.PN40， *4.ANSI150LB， *5.ANSI300LB，*6.ANSI600LB， *7.JIS10K， *8.JIS20K， *9.PN64；40mm（11/2"） -50mm（2"） -100mm（4"）130/140*1)/150*2)3)/160*4)/180*5)6)/190*7)/200*8)9) *1.DN25，PN16， *2.PN25， *3.PN40， *4.ANSI150LB， *5.ANSI300LB，*6.ANSI600LB， *7.JIS10K， *8.JIS20K， *9.PN64；125mm（5"）-2000mm（80"） -- -- -- -- -- -- --五、产品特点1. 结构简单、体积小、重量轻。

对夹式止回阀详细结构尺寸图-H76型H76 对夹式止回阀基本信息栏品名型号规格压力材质对夹双瓣止回阀H76W DN40-1200mm PN1.6-6.4mpa 碳钢；不锈钢H76W、H76H型对夹双瓣止回阀由阀体、蝶形双阀瓣、阀杆及弹簧等零件组成，采用对夹和法兰连接。

由于蝶形双瓣行程短，并且有弹簧加载，可显著减少水锤现象。

对夹双瓣止回阀结构图技术参数公称压力PN(MPa) 1 1.6 2.5 4试验压力强度试验 1.5 2.4 3.75 6密封试验 1.1 1.76 2.75 4.4适用介质水、蒸汽、油品、污水、酸碱类适用温度橡胶密封面（X）-20℃~120℃合金钢密封面（H）主体碳钢-29℃~425℃H76系列对夹双瓣旋启式止回阀的型号、材料及主要参数配管法兰公称压力常规产品型号JB/T74~90 GB/T9112 ~9124 HG20592 ~20614PN1.0MPa H76H-10C H76W-10P H76W-10P8 H76W-10P3 H76W-10R H76W-10R8 H76W-10R3 PN1.6MPa H76H-16C H76W-16P H76W-16P8 H76W-16P3 H76W-16R H76W-16R8 H76W-16R3 PN2.5MPa H76H-25 H76W-25P H76W-25P8 H76W-25P3 H76W-25R H76W-25R8 H76W-25R3 PN4.0MPa H76H-40 H76W-40P H76W-40P8 H76W-40P3 H76W-40R H76W-40R8 H76W-40R3 PN6.3MPa H76H-63 H76W-63P H76W-63P8 H76W-63P3 H76W-63R H76W-63R8 H76W-63R3 PN10.0MPa H76H-100 H76W-100P H76W-100P8 H76W-100P3 H76W-100R H76W-100R8 H76W-100R3 PN16.0MPa H76H-160 H76W-160P H76W-160P8 H76W-160P3 H76W-160R H76W-160R8 H76W-160R3 PN20.0MPa H76H-200 H76W-200P H76W-200P8 H76W-200P3 H76W-200R H76W-200R8 H76W-200R3 PN25.0MPa H76H-250 H76W-250P H76W-250P8 H76W-250P3 H76W-250R H76W-250R8 H76W-250R3GB/T9112 ~9124 HG20615 ~20635 SH3406PN2.0MPa H76H-20C —H76W-20P8 H76W-20P3 —H76W-20R8 H76W-20R3 PN5.0MPa H76H-50 —H76W-50P8 H76W-50P3 —H76W-50R8 H76W-50R3 PN11.0MPa H76H-110 —H76W-110P8 H76W-110P3 —H76W-110R8 H76W-110R3 PN15.0MPa H76H-150 —H76W-150P8 H76W-150P3 —H76W-150R8 H76W-150R3 PN26.0MPa H76H-260 —H76W-260P8 H76W-260P3 —H76W-260R8 H76W-260R3 PN42.0MPa H76H-420 —H76W-420P8 H76W-420P3 —H76W-420R8 H76W-420R3ANSI B16.5Class150 H76H-A1C —H76W-A1P8 H76W-A1P3 —H76W-A1R8 H76W-A1R3 Class300 H76H-A3 —H76W-A3P8 H76W-A3P3 —H76W-A3R8 H76W-A3R3 Class600 H76H-A6 —H76W-A6P8 H76W-A6P3 —H76W-A6R8 H76W-A6R3 Class900 H76H-A9 —H76W-A9P8 H76W-A9P3 —H76W-A9R8 H76W-A9R3 Class1500 H76H-A15 —H76W-A15P8 H76W-A15P3 —H76W-A15R8 H76W-A15R3Class2500 H76W-A25 —H76W-A25P8 H76W-A25P3 —H76W-A25R8 H76W-A25R3主要零件材料阀体WCB(A105) ZG1Cr18Ni9Ti CF8(304) CF3(304L)ZG1Cr18Ni12Mo2Ti0Cr17Ni1Mo2 00Cr17Ni14Mo2 阀体CF8 CF8 CF8 CF3 CF8M CF8M CF3M阀轴2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 00Cr17Ni14Mo2 弹簧0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 00Cr19Ni10 0Cr17Ni12Mo2 0Cr17Ni12Mo2 00Cr17Ni14Mo2适用工况适用介质水、蒸汽、油品等硝酸等腐蚀性介质强氧化性介质醋酸等腐蚀性介质尿素等腐蚀性介质适用温度(℃) -29~425 -196~540 -196~425 -196~540 -196~455 注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹式止回阀型号编制方法。
