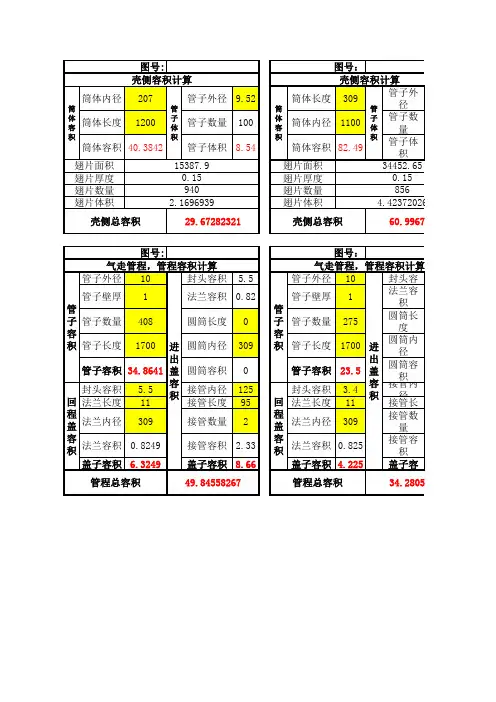

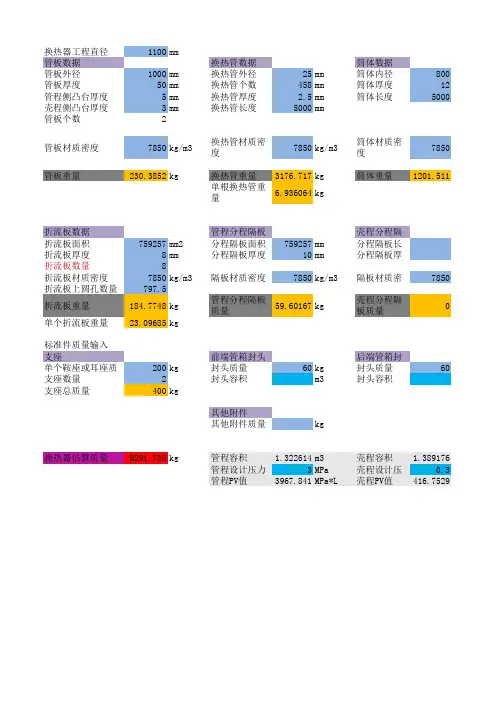

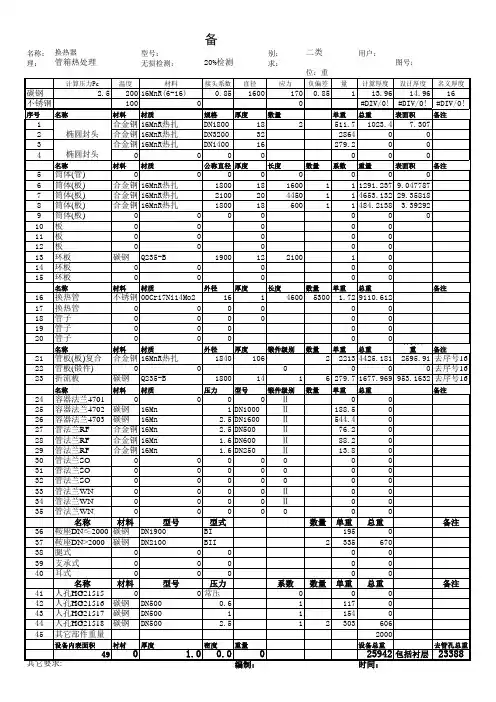

换热器工程直径1100mm管板数据换热管数据筒体数据管板外径1000mm换热管外径25mm筒体内径800管板厚度50mm换热管个数458mm筒体厚度12管程侧凸台厚度5mm换热管厚度 2.5mm筒体长度5000壳程侧凸台厚度3mm换热管长度5000mm管板个数2管板材质密度7850kg/m3换热管材质密度7850kg/m3筒体材质密度7850管板重量230.3852kg换热管重量3176.717kg筒体重量1201.511单根换热管重量6.936064kg折流板数据管程分程隔板壳程分程隔折流板面积759257mm2分程隔板面积759257mm分程隔板长折流板厚度8mm分程隔板厚度10mm分程隔板厚折流板数量8折流板材质密度7850kg/m3隔板材质密度7850kg/m3隔板材质密7850折流板上圆孔数量797.5折流板重量184.7748kg 管程分程隔板质量59.60167kg壳程分程隔板质量单个折流板重量23.09685kg标准件质量输入支座前端管箱封头后端管箱封单个鞍座或耳座质200kg封头质量60kg封头质量60支座数量2封头容积m3封头容积支座总质量400kg其他附件其他附件质量kg换热器估算质量6291.738kg管程容积 1.322614m3壳程容积 1.389176管程设计压力3MPa壳程设计压0.3管程PV值3967.841MPa*L壳程PV值416.7529前端管箱筒后端管箱筒mm筒体内径800mm筒体内径800mm mm筒体厚度12mm筒体厚度12mm mm筒体长度600mm筒体长度600mmkg/m3筒体材质密度7850kg/m3筒体材质密度7850kg/m3kg筒体重量144.1813kg筒体重量144.1813kg mmmmkg/m3kg管箱法兰kg设备法兰质200kgm3m3MPaMPa*L。
换热器热量及面积计算
一、热量计算
1、一般式
Q=W h（H h,1- H h,2）= W c（H c,2- H c,1）
式中：
Q 为换热器的热负荷，kj/h 或kw；
W 为流体的质量流量，kg/h；
H 为单位质量流体的焓，kj/kg；
下标c 和h 分别表示冷流体和热流体，下标1 和2 分别表示换热器的进口和出口。
2、无相变化
Q=W h c p,h(T1-T2)=W c c p,c(t2-t1)
式中：
c p 为流体平均定压比热容，kj/(kg.℃)；
T 为热流体的温度，℃；
T 为冷流体的温度，℃。
二、面积计算
1、总传热系数K
管壳式换热器中的K 值如下表：
注：

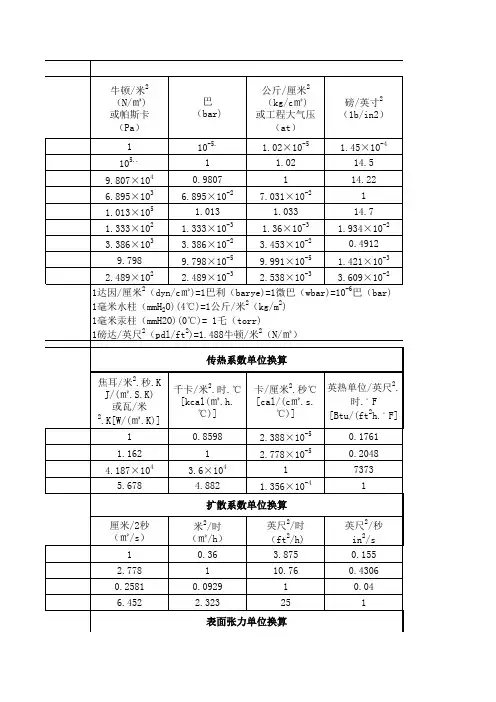

1w=1J/s=3.6kj/h=0.86kcal/h
1kcal=4.18kj
2、温差
（1）逆流
热流体温度T：T1→T2
冷流体温度 t：t2←t1
温差△t：△t1→△t2
△t m=（△t2-△t1）/㏑（△t2/△t1）（2）并流
热流体温度T：T1→T2
冷流体温度 t：t1→t2
温差△t：△t2→△t1
△t m=（△t2-△t1）/㏑（△t2/△t1）
3、面积计算
S=Q/(K. △t m)
三、管壳式换热器面积计算
S=3.14ndL
其中，S 为传热面积m2、n 为管束的管数、d 为管径，m；L 为管长，m。
四、注意事项
冷凝段：潜热（根据汽化热计算）
冷却段：显热（根据比热容计算）。
换热器热量及面积计算
一、热量计算
1、一般式
Q=W h（H h,1- H h,2）= W c（H c,2- H c,1）
式中：
Q为换热器的热负荷，kj/h或kw；
W为流体的质量流量，kg/h；
H为单位质量流体的焓，kj/kg；
下标c和h分别表示冷流体和热流体，下标1和2分别表示换热器的进口和出口。
2、无相变化
Q=W h c p,h(T1-T2)=W c c p,c(t2-t1)
式中：
c p为流体平均定压比热容，kj/(kg.℃)；
T为热流体的温度，℃；
T为冷流体的温度，℃。
二、面积计算
1、总传热系数K
管壳式换热器中的K值如下表：
注：
1w=1J/s=3.6kj/h=0.86kcal/h
1kcal=4.18kj
2、温差
（1）逆流
热流体温度T：T1→T2
冷流体温度t：t2←t1
温差△t：△t1→△t2
△t m=（△t2-△t1）/㏑（△t2/△t1）（2）并流
热流体温度T：T1→T2
冷流体温度t：t1→t2
温差△t：△t2→△t1
△t m=（△t2-△t1）/㏑（△t2/△t1）
3、面积计算
S=Q/(K. △t m)
三、管壳式换热器面积计算
S=3.14ndL
其中，S为传热面积m2、n为管束的管数、d为管径，m；L为管长，m。
四、注意事项
冷凝段：潜热（根据汽化热计算）
冷却段：显热（根据比热容计算）
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
（完整版）换热器计算步骤..第2章工艺计算2.1设计原始数据表2—12.2管壳式换热器传热设计基本步骤（1）了解换热流体的物理化学性质和腐蚀性能（2）由热平衡计算的传热量的大小，并确定第二种换热流体的用量。
（3）确定流体进入的空间（4）计算流体的定性温度，确定流体的物性数据（5）计算有效平均温度差，一般先按逆流计算，然后再校核（6）选取管径和管内流速（7）计算传热系数，包括管程和壳程的对流传热系数，由于壳程对流传热系数与壳径、管束等结构有关，因此，一般先假定一个壳程传热系数，以计算K，然后再校核（8）初估传热面积，考虑安全因素和初估性质，常采用实际传热面积为计算传热面积值的1.15~1.25倍l（9）选取管长（10）计算管数NT（11）校核管内流速，确定管程数（12）画出排管图，确定壳径D和壳程挡板形式及数量等i（13）校核壳程对流传热系数（14）校核平均温度差（15）校核传热面积（16）计算流体流动阻力。
若阻力超过允许值，则需调整设计。
第2章工艺计算2.3 确定物性数据2.3.1定性温度由《饱和水蒸气表》可知，蒸汽和水在p=7.22MPa、t>295℃情况下为蒸汽，所以在不考虑开工温度、压力不稳定的情况下，壳程物料应为蒸汽，故壳程不存在相变。
对于壳程不存在相变，其定性温度可取流体进出口温度的平均值。
其壳程混合气体的平均温度为：t=420295357.52+=℃（2-1）管程流体的定性温度：T=3103303202+=℃根据定性温度，分别查取壳程和管程流体的有关物性数据。
2.3.2 物性参数管程水在320℃下的有关物性数据如下：【参考物性数据无机表1.10.1】表2—2壳程蒸气在357.5下的物性数据[1]：【锅炉手册饱和水蒸气表】表2—32.4估算传热面积 2.4.1热流量根据公式（2-1）计算：p Q Wc t =? 【化原 4-31a 】（2-2）将已知数据代入（2-1）得：111p Q WC t =?=60000×5.495×310 (330-310)/3600=1831666.67W式中： 1W ——工艺流体的流量，kg/h ；1p C ——工艺流体的定压比热容，kJ/㎏.K ；1t ?——工艺流体的温差，℃；Q ——热流量，W 。
