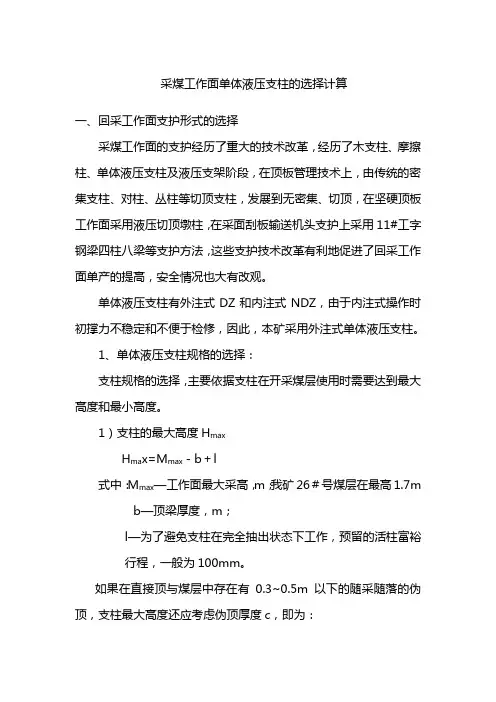

采煤工作面单体液压支柱的选择计算

一、回采工作面支护形式的选择

采煤工作面的支护经历了重大的技术改革，经历了木支柱、摩擦柱、单体液压支柱及液压支架阶段，在顶板管理技术上，由传统的密集支柱、对柱、丛柱等切顶支柱，发展到无密集、切顶，在坚硬顶板工作面采用液压切顶墩柱，在采面刮板输送机头支护上采用11#工字钢梁四柱八梁等支护方法，这些支护技术改革有利地促进了回采工作面单产的提高，安全情况也大有改观。

单体液压支柱有外注式DZ和内注式NDZ，由于内注式操作时初撑力不稳定和不便于检修，因此，本矿采用外注式单体液压支柱。

1、单体液压支柱规格的选择：

支柱规格的选择，主要依据支柱在开采煤层使用时需要达到最大高度和最小高度。

1）支柱的最大高度Hmax

Hmax=Mmax－b＋l

式中：Mmax—工作面最大采高，m；我矿26＃号煤层在最高1.7m

b—顶梁厚度，m；

l—为了避免支柱在完全抽出状态下工作，预留的活柱富裕行程，一般为100mm。

如果在直接顶与煤层中存在有0.3~0.5m以下的随采随落的伪顶，支柱最大高度还应考虑伪顶厚度c，即为：

Hmax=Mmax＋c－b＋l=1.7 +0.3+0.1+0.1=2.2m

2）支柱的最小高度Hmin

应适用于放顶前支柱高度，为了方便的回收液压支柱，使支柱不致压死；按普通采煤管理办法的规定，应留有100mm伸缩余量，则：Hmin=Mmin－s－b－a。

式中：Mmin—工作面最小高采，m；

s—顶板在最大控顶距处平均最大下沉量，m；

a—支柱卸戴高度（一般≥0.1）,m；

顶板在最大控顶距处平均下沉量，应根据同一层煤开采的实测资料确定。

也有估算方法可供参考，即：

S=ηMR

式中：η—0.04-0.05；

R—最大控顶距。

（三）单体液压支柱工作面支护强度的确定

采场支柱的支护强度要求支柱在“给定载荷”和“给定变形”工作状态下，既能有一定的承载能力，又要能够防止老顶来压时，顶板沿工作面煤壁切断。采场支柱的支护强度系数指单位面积内全部支柱的总支撑能力。支护强度的计算方法，基本上分为三种，有经验估算法、观测统计法和理论计算法。但目前通用的是经验估算法。

比例液压电磁阀选型要点

比例液压电磁阀的选型主要考虑以下几个要点：

1. 流量要求：根据液压系统的设计要求和流体流量需求，选择合适的比例电磁阀。通常通过电磁阀的额定流量或压力损失来判断是否适合系统的流量要求。

2. 压力要求：比例电磁阀的工作压力应该与系统的工作压力相匹配。需要考虑系统的最高工作压力和最小工作压力，以选择适当的比例电磁阀。

3. 响应时间：比例电磁阀的响应时间会影响系统的控制性能。选择具有较快响应时间的电磁阀可以提高系统的动态响应和控制精度。

4. 控制方式：比例电磁阀通常有电流控制和压差控制两种方式。根据系统的要求选择适当的控制方式。

5. 制造商和品牌：选择知名的制造商和品牌可以确保比例电磁阀的质量和可靠性。需要考虑制造商的声誉和售后服务等因素。

6. 接口和安装：比例电磁阀需要与其他系统组件连接并安装在液压系统中。选择符合系统接口要求和方便安装的电磁阀，以确保系统的正常运行和维护。

综上所述，比例液压电磁阀选型要点包括流量要求、压力要求、响应时间、控制方式、制造商和品牌以及接口和安装等方面的考虑。根据系统的具体要求和性能指标来选择合适的比例电磁阀，以实现系统的稳定运行和控制性能。

cdc电磁阀手册

一、cdc电磁阀简介

1.产品背景

cdc电磁阀是一种利用电磁原理控制流体的开启和关闭的自动化基础元件。广泛应用于气动、液压系统中，实现对气体、液体的自动化控制。

2.产品特点

cdc电磁阀具有以下特点：

（1）动作迅速，响应时间短；

（2）结构简单，易于安装和维护；

（3）使用寿命长，可靠性高；

（4）具有良好的防爆、防潮、防水性能；

（5）可根据用户需求定制不同规格和功能的电磁阀。

二、cdc电磁阀型号与选型

1.型号命名规则

cdc电磁阀型号遵循一定的命名规则，包括阀门类型、阀门通径、阀门材质、控制方式等要素。例如：CDC-10-P-N-100，表示是一款通径为10mm，采用P型阀芯，N线圈，电源电压为100V的电磁阀。

2.选型注意事项

（1）根据流体介质性质选择合适的阀门材质；

（2）根据流体流量、压力等参数选择合适的通径和阀门规格；

（3）根据控制方式选择电磁阀类型，如常开、常闭、手动控制等； （4）根据电源电压和驱动方式选择合适的电磁阀；

（5）考虑附加功能，如防爆、防水、防腐等。

三、cdc电磁阀结构与原理

1.结构组成

cdc电磁阀主要由阀体、阀芯、线圈、驱动装置、密封件等组成。

2.工作原理

当电磁阀通电时，线圈产生磁场，驱动阀芯动作，实现流体的开启和关闭。断电时，阀芯由于复位弹簧作用恢复到原始状态。

四、cdc电磁阀安装与维护

1.安装步骤

（1）根据设计图纸，确定电磁阀安装位置；

（2）清理安装孔，确保无油污、灰尘等；

（3）将电磁阀与管道连接，注意密封件安装；

（4）连接电源线，注意电压、频率等参数；

（5）调试运行，检查电磁阀工作是否正常。

2.维护保养

（1）定期检查电磁阀线圈是否有损伤、短路现象；

（2）检查阀芯、密封件是否磨损，及时更换；

（3）保持电磁阀周围环境清洁，避免进水、进尘；

（4）定期清洗阀门，保持阀门畅通；

（5）停用期间，切断电源，防止电磁阀长时间通电损坏。

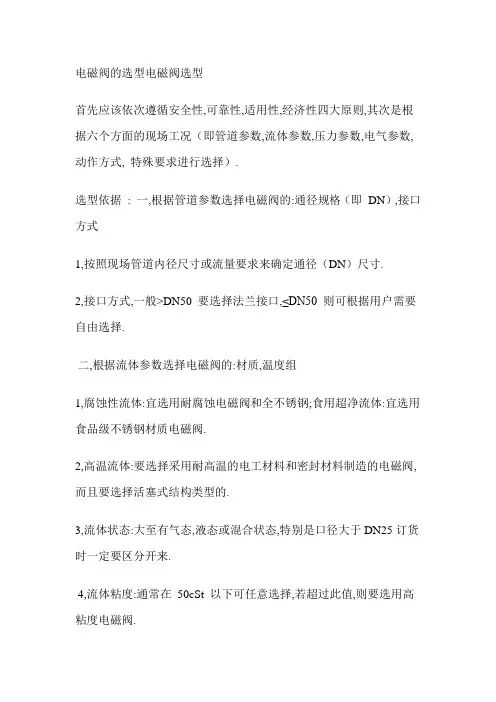

电磁阀的选型电磁阀选型

首先应该依次遵循安全性,可靠性,适用性,经济性四大原则,其次是根

据六个方面的现场工况（即管道参数,流体参数,压力参数,电气参数,动作方式, 特殊要求进行选择）.

选型依据 : 一,根据管道参数选择电磁阀的:通径规格（即 DN）,接口方式

1,按照现场管道内径尺寸或流量要求来确定通径（DN）尺寸.

2,接口方式,一般>DN50 要选择法兰接口,≤DN50 则可根据用户需要自由选择.

二,根据流体参数选择电磁阀的:材质,温度组

1,腐蚀性流体:宜选用耐腐蚀电磁阀和全不锈钢;食用超净流体:宜选用食品级不锈钢材质电磁阀.

2,高温流体:要选择采用耐高温的电工材料和密封材料制造的电磁阀,而且要选择活塞式结构类型的.

3,流体状态:大至有气态,液态或混合状态,特别是口径大于DN25订货时一定要区分开来.

4,流体粘度:通常在 50cSt 以下可任意选择,若超过此值,则要选用高粘度电磁阀. 三,根据压力参数选择电磁阀的:原理和结构品种

1,公称压力:这个参数与其它通用阀门的含义是一样的,是根据管道公称压力来定.

2,工作压力:如果工作压力低则必须选用直动或分步直动式原理;最低工作压差在 0.04Mpa 以上时直动式,分步直动式,先导式均可选用.

四,电气选择:电压规格应尽量优先选用 AC220V,DC24 较为方便.

五,根据持续工作时间长短来选择:常闭,常开,或可持续通电

1,当电磁阀需要长时间开启,并且持续的时间多余关闭的时间应选用常开型.

2,要是开启的时间短或开和关的时间不多时，则选常闭型.

3,但是有些用于安全保护的工况,如炉,窑火焰监测,则不能选常开的,应选可长期通电型

. 六,根据环境要求选择辅助功能:防爆,止回，手动,防水雾,水淋,潜水

1,爆炸性环境:必须选用相应防爆等级的电磁阀（我公司现有:d II

BT4,d II CT5, Ex m I/II T4） .
