ASCO电磁阀选型中文样本

一、ASCO电磁阀选型参数

ASCO的电磁阀有很多种结构可供选择，能满足任何实际操作的需要，ASCO电磁阀有二通连接，三通连接，四通和五通连接，更有多种管接尺寸，范围1/4″到3″。

ASCO所有型号的阀都有多种阀体材料供选择；包括黄铜，铝，不锈钢和青铜等，根据所控制的流体的性质和所需的压力等级来选择。

为满足客户特殊应用的要求，ASCO提供了多种任选电气和结构特性：

任选电气特性：

。用于高温环境的线圈

。线圈引线带片状端子和螺纹端子

。使用干电池的线圈

。敞开式电磁线圈

。从防雨到氢气环境下防爆的不同种类电磁线圈外壳

任选结构特点

。手动操作器

。调节装置

。特殊清洁程序

。处理多种流体的特殊材料

如何选择任选特性？

1、表1列举出适用于各类电磁线圈的任选电气特性，指需在型号前加上这些前缀即可得到所需特性。

2、表2列出了适于各类阀门系列的任选结构特性，只需在型号后加上这些后缀即可得到所需特性。

3、关于其它列举的前、后缀及未列出的条件要求，请具体咨询我司。

（注：并非所有任选特性都适合于所有阀门。）

表1：任选电气特性之前缀：

前缀 电磁线圈 前缀 电磁线圈

.EF 7型防爆 .EG 7型防爆

F 工厂组装复式接头 .GP 嵌板式安装1型通用电磁线圈

HE 7型B组防爆 .J 接线盒

.J 1型接线盒 .JP 嵌板式安装接线盒

.R 防雨 .OF 敞开式片状和螺纹端子

.U 敞开式（线圈外壳） .OP 嵌板式安装置片状，螺纹和DIN端子电磁线圈

.WP 潜水/防水接线盒 .EFP 嵌板式安装7型防爆

前缀 线圈 前缀 线圈

.DF F级-耐高温-双电压 .HB H级-中等功率

.DP F级-中等功率-双电压 .HC H级电池充电电路

.HB H级-中等功率 .HT H级-耐高温

.HC H级电池充电电路 .KB H级-中压-螺纹端子





















8342 

44 

45 





















 76



















































































































































ASCO电磁阀的选型要领 电磁阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则，其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。 选型依据： 一、根据管道参数选择电磁阀的：通径规格(即DN)、接口方式 。 1、按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸。 2、接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。 二、根据流体参数选择电磁阀的材质、温度组。 1、腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质电磁阀。 2、高温流体：要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的。 3、流体状态：大至有气态，液态或混合状态，特别是口径大于DN25订货时一定要区分开来。 4、流体粘度：通常在50cSt以下可任意选择，若超过此值，则要选用高粘度电磁阀。 三、根据压力参数选择电磁阀的原理和结构品种 。 1、公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定。 2、工作压力：如果工作压力低则必须选用直动或分步直动式原理；最低工作压差在0.04Mpa时直动式、分 步直动式、先导式均可选用。 四、电气选择：电压规格应尽量优先选用AC220V、DC24较为方便。 五、根据持续工作时间长短来选择：常闭、常开、或可持续通电型。 1、当电磁阀需要长时间开启，并且持续的时间多余关闭的时间应选用常开型。 2、要是开启的时间短或开和关的时间不多时，则选常闭型。 3、但是有些用于安全保护的工况，如炉、窑火焰监测，则不能选常开的，应选可长期通电型。 六、根据环境要求选择辅助功能：防爆、止回、手动、防水雾、水淋、潜水。 一，任选电器特性： 1， 用于高温环境的线圈。 2， 线圈引线带片状端子和螺纹端子。 3， 使用干电池的线圈。 4， 敞开式电磁线圈。 5， 从防雨到氢气环境下防爆的不同种类电磁线圈外壳。 二，任选结构特性： 1， 手动操作器。 2， 调节装置。 3， 特殊情节程序。 4， 处理多种流体的特殊材料。 三，如何选择任选特性： 并非所有任选特性都适合于所有阀门。表1列举出适用于各类电磁线圈的任选电器特性，只要在型号前加上这些前缀即可得到所需特性 表1 前缀 电磁线圈 EF 7型防爆 EV 7型防爆316不锈钢外壳和不锈钢底板 GP 嵌板式安装1型通用电磁线圈 J J型接线盒 JP 嵌板式安装接线盒 OF 敞开式片状和螺纹端子 OP 嵌板式安装片状，螺纹和DIN端子电磁线圈 前缀 线圈 HB H级中等功率 HC H级电池充电电路 HT H级-耐高温 KB H级-中压-螺纹端子 KC H级-电池充电电路-螺纹端子 KF F级-耐高温-螺纹端子 KH H级-耐高温-螺纹端子 KP F级-中等功率-螺纹端子 SC F级-耐高温-DIN插头 SD F级-中等功率-DIN插头 SF F级-耐高温-片状端子 SP F级-中等功率-片状端子 SS H级-中等功率-片状端子 ST H级-耐高温-片状端子 SU H级-耐高温-DIN插头 SV H级-中等功率-DIN插头 SW H级电池充电电路-片状端子 前缀 特点 L 72英寸连续导线 X 其他特殊结构 表2：任选结构特性后缀： 后缀Ⅰ 后缀Ⅱ 后缀Ⅲ 后缀 底座阀盘等材料 后缀 形式 后缀 特性 ·E 乙烯丙烯 +F 常闭流动形式 +HW 热水结构 ·J 氯丁橡胶 +G 常开流动形式 +LT 耐低温 ·N 氧气 +U 通用流动形式 ·M 调节装置 +Q 长寿命结构 +MB 安装架 +R 具弹性 ·MO 按压式手动操作 ·T 特氟龙 ·MS 旋转式手动操作 ·V 氟橡胶 +VH 高度真空 +K 气动操作3-30psi +VN 低度真空

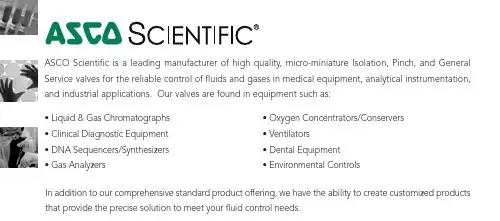

ASCO Scientific is a leading manufacturer of high quality, micro-miniature Isolation, Pinch, and General

Service valves for the reliable control of fluids and gases in medical equipment, analytical instrumentation,

and industrial applications. Our valves are found in equipment such as:

In addition to our comprehensive standard product offering, we have the ability to create customized products

that provide the precise solution to meet your fluid control needs.• Liquid & Gas Chromatographs

• Clinical Diagnostic Equipment

• DNA Sequencers/Synthesizers

• Gas Analyzers• Oxygen Concentrators/Conservers

• Ventilators

• Dental Equipment• Environmental Controls

•Isolation ValvesSeries 385 - Miniature, Manifold Mount Rocker Isolation1

Series 458 - Miniature, In-Line Rocker Isolation4

Series 462 - Miniature, Inert Isolation, PEEK & FFKM8
