crh3型动车组一级检修作业指导书作为一种新型铁路机车，CRH3动车组由于性能卓越、速度飞快而备受欢迎。
然而，为了保证它的顺畅运行，必须定期进行一级检修。
下面，我们将针对CRH3型动车组一级检修作业进行分步骤的介绍。
第一步：准备工作在进行一级检修之前，需要做好以下准备工作：1.确认车辆物资配备符合要求。
2.确定检修期限和工作任务。
一级检修一般在车辆运行里程到达一定数值时进行。
3.核对检修时要用到的工具设备和测量工具，保证一切工具设备完好、清洁无损。
4.对检修现场进行安全警示，保证现场安全。
第二步：检修任务在进行检修任务之前，要进行车辆的基本检查。
首先是全车覆盖检查，确保车辆完整无损；然后检查车辆内部构造件，确保各个拼装部位没有松动、严重磨损和裂缝；最后进行机械组件检查，确保各部件的工作运转良好。
第三步：检修操作在进行检修操作之前，需要做好以下准备工作：1.详细查看检修作业指导书，确保了解每一步的操作要求和安全注意事项。
2.检查检修设备是否符合要求，确保检修作业的正常运转。
3.对车辆位置和牵引方式进行确认。
4.分别完成机型，外观，长、短编组及翻边等检修项目。
5.综合装备电接线、客室装修等项目进行维护。
以上步骤均是必不可少的工作内容，按需使用相关的工具和材料。
第四步：验收与检测检修操作完成后，需要进行检测验收。
验收前要做好以下准备工作：1.对检验部位进行严格清洁，确保查验工作的清晰高效。
2.确保各项检验设备和验收人员到位。
3.检验员要认真核对检验数据，检测精度不得低于要求。
4.检测结果和数据记录要保存在检查表上。
5.验收结果和单据要归档保存。
总结：CRH3型动车组一级检修作业指导书是CRH3动车组一级检修操作的重要依据，严格遵守每一个步骤，认真执行每一个操作，是保障CRH3动车组安全快速运行的关键。
沈阳动车段CRH380B型动车组一级检修作业指导书第一章检修人员配备和检修分工一级检修班组由检查组、维修组、技术攻关组、供电组及卫生保洁组构成。
1.检查组每个检查组由5名地勤机械师组成，分为①、②、③、④、⑤号。
①、②号负责车顶设备检查以及客室设备的检查。
①号负责供断电申请及防护号志的插撤。
②号负责防护号志的确认。
③、④号负责车体、裙板、底板、转向架、钩缓连接、制动、车端连接等下部检查。
③、④号车底作业时，前后须间隔 3 米左右，以车体中心线为界每人检查各一侧，与齿轮箱连接的牵引电机归齿轮箱检查侧作业人员检查，车底中央设备、底板安装状态两人均需检查。
⑤号领取计划及主控钥匙，司机室设备检查及功能性试验。
2．维修组维修组由走行部及塞拉门、集便器、空调、电茶炉等车上服务设施专修人员组成，负责随车机械师交接故障及检查组发现的故障处理，对不能处理的疑难故障交由技术攻关组处理。
检查卫生保洁组作业质量。
3.技术攻关组技术攻关组由技术尖子、技术骨干等人员组成，负责信息下载分析，处理牵引、辅助、制动、网络等主要系统故障，及维修组不能处理的疑难故障。
必要时技术状元提供技术支持。
4.供电组供电组负责接触网供断电、摘挂接地杆作业，办理登顶及相关作业的登记和销记。
动车组出入库时，出库端2名地勤机械师负责动车组进库接车、出库送车检查，在动车组出、入库时, 接、送车人员分别在库门两侧蹲式接车，听取轮对及车下设备运转有无异音，检查车号、目的地显示器、车下散热风机等工作状态是否正常，发现故障及时向值班室报告。
5.卫生保洁组负责动车组外皮保洁，裙板滤网、变压器滤网清洁及吸污工作。
第二节一级检修流程框图34①、②、③、④号作业 ①、②号作业 ③、④号作业 洗车作业列控、通信设备作业车内保洁作业 吸污作业⑤号作业 滤网清洁注：供电作业中，制动试验不进行，改在出库联检时进行，试验通过后，动车组出库时司机不再重新进行制动试验。
1. ①、②号作业路线①、②号车顶作业路线示意图出库端1 2 3 4 5 6 7 8第I 作业组：（１～８车）I-①号车顶行走路线I-②号车顶行走路线I-①②车顶共同检查路线52.①、②号车内作业路线示意图1 2 3 4 5 6 7 8I-①、②号车内检查路线I-①、②号行走路线3.③、④作业路线（1）地沟作业I-③号地沟检查路线I-③号行走路线I-④号地沟检查路线I-④号行走路线（2）车体两侧作业1 2 3 4 5 6 7 8第I 作业组：（１～８车）I-③号检查路线I-④号行走路线第三章一级检修作业项目及作业质量标准第一节接车及有电预作业总体流程1. 检修组接受作业计划单后，对一级修作业人员指派作业任务。

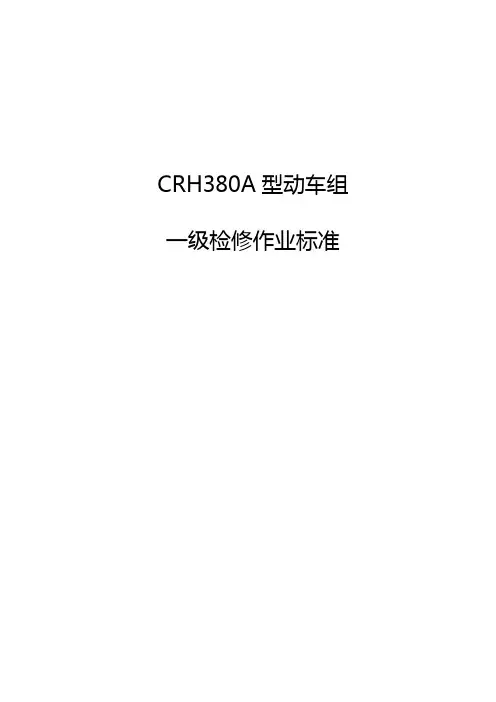

CRH380A型动车组一级检修作业标准第一章一级修检修分工及人员配备一、CRH380A型单列动车组1．地面一级修作业小组（4名作业人员）负责车顶高压设备、司机室设备、客室配电柜、车体两侧及车底部设备等维护检查。
其中①、②号负责司机室设备、客室配电柜、车顶设备检查及相关性能试验。
③、④号负责车体、裙板、底板、转向架、钩缓连接、制动、车端连接等下部检查。
③、④号车底作业时，前后须间隔3米左右，以车体中心线为界每人检查各一侧，与齿轮箱连接的牵引电机归齿轮箱检查侧作业人员检查，车底中央设备、底板安装状态两人均需检查。
2．随车机械师负责一级修范围内的车内客室、餐车设备设施检查。
3．辅助人员（2名）负责动车组进库接车、出库送车检查。
在动车组出、入库时,辅助人员分别在动车所入库的库门两侧接车，听取轮对及车下设备运转有无异音，检查车号、目的地显示器、侧门指示灯、车下散热风机等工作状态是否正常，发现故障及时向调度报告。
二、CRH380A型重联动车组1．重联动车组一级检修由2个检修作业小组（8名作业人员）完成。
（1）每个作业组对1组动车组检修，作业流程和检修路线分别按单列车执行。
主控钥匙领取、供断电申请由动车组出检查库方向作业小组的①号负责。
由两个作业小组的①号分别完成动车组出库端、非出库端司机室的性能试验。
重联端车钩的检查全部由动车组出检查库方向作业小组的③、④号负责。
动车组重联端司机室的功能测试项目取消。
（2）出库端①号在司机室操作升降弓试验，两个作业组的②号对各自负责动车组的两个受电弓进行检测。
（3）出库端动车组的①号做完司机室性能测试后拔出主控钥匙，通知非出库端动车组司机室的①号可以投入主控钥匙进行性能试验。
2．辅助检查人员(2名)按单列车作业要求执行。
随车机械师检查内容同单列动车组。
第二章检修流程和作业路线第一节一级检修流程框图（标准模式）一级检修时间节点（标准模式）撤除接地杆接触网供电出库接触网断电挂接地杆入库接车司机室设备检查和试验交主控钥匙、司机室钥匙断电降弓，撤除安全号志，报告作业完毕断电降弓放电插设安全号志申请接触网断电申请接触网供电供电安全确认检修故障登记、登陆信息系统确认车底设备检查车顶设备检查三电（ATP 、LKJ、CIR）检查和测试吸污作业车内保洁作业三电作业辅助人员作业①、②号作业③、④号作业①、②、③、④号作业洗车作业说明：随车机师进行客室设备设施检查等作业在列车入库前完成,滤网清洗在滤网清洗模式下实施。

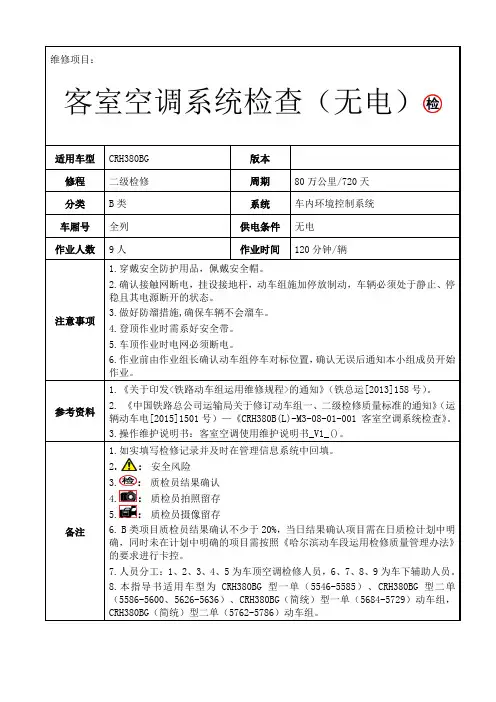

维修项目：客室空调系统检查（无电）适用车型 CRH380BG 版本修程 二级检修 周期 80万公里/720天 分类 B 类 系统车内环境控制系统车厢号全列供电条件 无电 作业人数 9人作业时间 120分钟/辆注意事项1.穿戴安全防护用品，佩戴安全帽。
2.确认接触网断电，挂设接地杆，动车组施加停放制动，车辆必须处于静止、停稳且其电源断开的状态。
3.做好防溜措施,确保车辆不会溜车。
4.登顶作业时需系好安全带。
5.车顶作业时电网必须断电。
6.作业前由作业组长确认动车组停车对标位置，确认无误后通知本小组成员开始作业。
参考资料1.《关于印发<铁路动车组运用维修规程>的通知》（铁总运[2013]158号）。
2. 《中国铁路总公司运输局关于修订动车组一、二级检修质量标准的通知》（运辆动车电[2015]1501号）—《CRH380B(L)-M3-08-01-001 客室空调系统检查》。
3.操作维护说明书：客室空调使用维护说明书_V1_()。
备注1.如实填写检修记录并及时在管理信息系统中回填。
2.：安全风险3.：质检员结果确认4.：质检员拍照留存5.：质检员摄像留存6. B 类项目质检员结果确认不少于20%，当日结果确认项目需在日质检计划中明确，同时未在计划中明确的项目需按照《哈尔滨动车段运用检修质量管理办法》的要求进行卡控。
7.人员分工：1、2、3、4、5为车顶空调检修人员，6、7、8、9为车下辅助人员。
8.本指导书适用车型为CRH380BG 型一单（5546-5585）、CRH380BG 型二单（5586-5600、5626-5636）、CRH380BG （简统）型一单（5684-5729）动车组，CRH380BG （简统）型二单（5762-5786）动车组。
版本变更信息工具清单物料清单序号作业项目作业内容、标准及图示按规定穿戴防护用品1号、2号、3号、4号、5号、6号、7号、8号、9号按规定穿戴防护用品，戴安全帽、手套和穿绝缘鞋。
前言根据铁道部《关于公布<CRH 系列动车组一级检修作业办法>的通知》（运装客车[2008]695 号） 及上海铁路局《上海铁路局动车组一二级检修细则（暂行）》的通知（上铁辆发[2009]32 号）的 具体要求，为切实提高动车组的运用质量，规范和优化运用所的生产组织和检修模式，并结合运用 所的检修实际情况，特制订本作业指导书。
作业指导书中的不足之处，请各动车组运用所及时反馈信息。
目录前 言…………………………………………………………………………………………… ………1 第一章检修范围与检修工 具…………………………………………………………………………3 第一节检修范 围……………………………………………………………………………………3 第二节检修工 具……………………………………………………………………………………3 第二章职责分工与检修方 法…………………………………………………………………………4 第一节职责分 工……………………………………………………………………………………4 第二节检修方 法……………………………………………………………………………………5第三章 检修分工与检修流 程…………………………………………………………………………6第一节检修分 工……………………………………………………………………………………6 第二节一级检修流程框 图…………………………………………………………………………7 第三节一级检修作业程序及作业路 线……………………………………………………………10 第四章 一级检修作业指导书…………………………………………………………………………17 第一节一级检修作业流程说 明……………………………………………………………………17 第二节①号一级检修作业指导 书………………………………………………………………20 第三节②号一级检修作业指导 书…………………………………………………………………35 第四节③、④号一级检修作业指导 书……………………………………………………………48 第五章随车机械师上部设施检 查……………………………………………………………………85 第六章检修限度 表……………………………………………………………………………………92 附件：1、CRH2A 型动车组一级检修、试验记录单2、CRH2B 型动车组一级检修、试验记录单3、CRH2E 型动车组一级检修、试验记录单第一章检修范围与检修工具第一节检修范围本指导书适用于 CRH2 型动车组一级检修及相关作业。

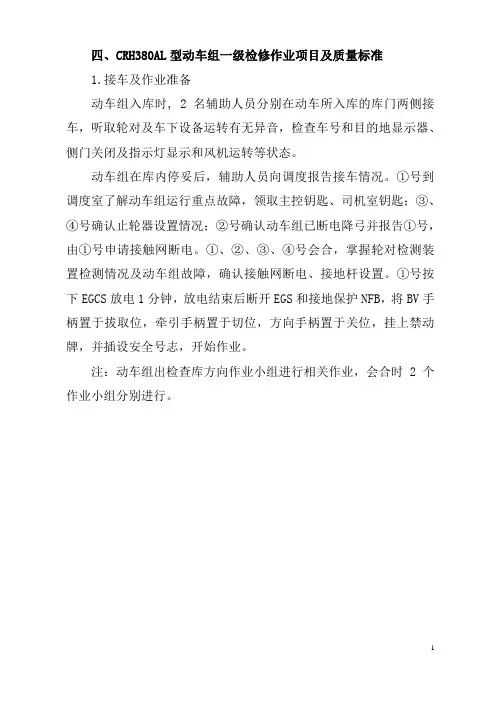

四、CRH380AL型动车组一级检修作业项目及质量标准1.接车及作业准备动车组入库时, 2名辅助人员分别在动车所入库的库门两侧接车，听取轮对及车下设备运转有无异音，检查车号和目的地显示器、侧门关闭及指示灯显示和风机运转等状态。
动车组在库内停妥后，辅助人员向调度报告接车情况。
①号到调度室了解动车组运行重点故障，领取主控钥匙、司机室钥匙；③、④号确认止轮器设置情况；②号确认动车组已断电降弓并报告①号，由①号申请接触网断电。
①、②、③、④号会合，掌握轮对检测装置检测情况及动车组故障，确认接触网断电、接地杆设置。
①号按下EGCS放电1分钟，放电结束后断开EGS和接地保护NFB，将BV手柄置于拔取位，牵引手柄置于切位，方向手柄置于关位，挂上禁动牌，并插设安全号志，开始作业。
注：动车组出检查库方向作业小组进行相关作业，会合时2个作业小组分别进行。
2.供电前作业（2）车顶空调检查作业1、空调新风口、新风滤网干净、固定牢固。
（注：新风滤网、雨水分离器、回风滤网每隔两周清理一次）空调雨水分离器干净、固定牢固。
回风滤网干净，滤网及盖固定牢固。
（注：回风滤网每隔两周清理一次）接触网供电前，③、④号负责确认地沟，②号负责确认车顶无人员作业；符合供电安全条件后①号负责办理接触网供电手续。
在接地杆撤除、接触网供电后，①号升弓供电，确认电压表数值正常后合VCB，并在MON上确认全列车空调装置开启。
①、②号分别在车内进行检查作业及试验，③、④号进行车体两侧检查作业。
作业结束后，①号断电降弓，将BV手柄置于拔取位，撤除方向手柄禁动牌，并撤除安全号志。
①号交还主控钥匙、司机室钥匙及IC卡，向调度报告作业完毕，同时集合②、③、④号作业人员，确认、登记检查故障状况。
注：动车组出检查库方向作业小组的①号进行相关作业。
（2）①、②号客室设施检查作业。
