解析建筑电工考试题目及答案

解析建筑电工考试题目及答案

解析建筑电工考试题目及答案
1. 题目:
电气设备的电源接地应符合哪个原则？
答案：电源接地应符合安全、可靠、保护人身安全的原则。

2. 题目:
建筑电工在进行电气设备维护时，应注意哪些安全措施？
答案：建筑电工在进行电气设备维护时，应注意以下安全措施：- 断电并拉下开关；
- 使用绝缘工具；
- 佩戴绝缘手套和防护眼镜；
- 使用合适的工具和设备；
- 遵守操作规程和安全操作规定。

3. 题目:
建筑电工在安装电气设备时，应注意哪些要求？
答案：建筑电工在安装电气设备时，应注意以下要求：- 确保设备符合安全标准和规范要求；
- 使用合适的工具和设备；
- 保持工作区域整洁和安全；
- 遵守操作规程和安全操作规定；
- 进行设备接地和绝缘测试。

4. 题目:
建筑电工在处理电气故障时，应采取哪些步骤？
答案：建筑电工在处理电气故障时，应采取以下步骤：
1. 切断电源并拉下开关；
2. 使用合适的工具和设备进行故障检查；
3. 修复或更换故障部件；
4. 进行必要的电气测试和检查；
5. 恢复电源并测试设备功能。

5. 题目:
电气设备的维护保养应遵循哪些原则？
答案：电气设备的维护保养应遵循以下原则：- 定期检查和清洁设备；
- 及时更换老化和损坏的零部件；
- 进行必要的润滑和调整；
- 遵循设备制造商的维护要求；
- 记录维护记录和故障情况。

以上是解析建筑电工考试题目及答案的内容。

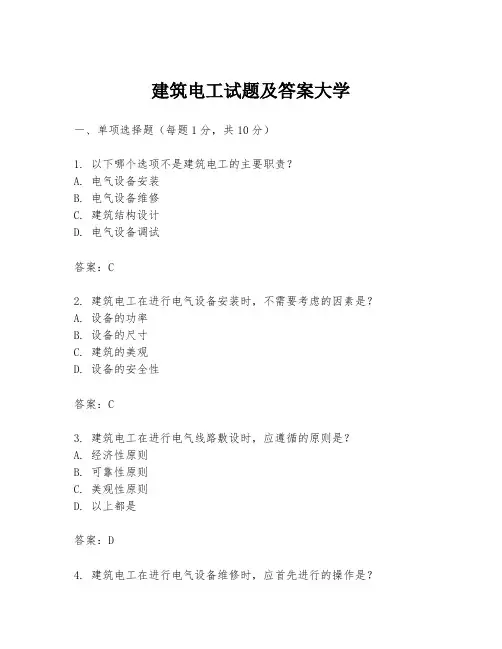

建筑电工试题及答案大学

建筑电工试题及答案大学

建筑电工试题及答案大学一、单项选择题（每题1分，共10分）1. 以下哪个选项不是建筑电工的主要职责？A. 电气设备安装B. 电气设备维修C. 建筑结构设计D. 电气设备调试答案：C2. 建筑电工在进行电气设备安装时，不需要考虑的因素是？A. 设备的功率B. 设备的尺寸C. 建筑的美观D. 设备的安全性答案：C3. 建筑电工在进行电气线路敷设时，应遵循的原则是？A. 经济性原则B. 可靠性原则C. 美观性原则D. 以上都是答案：D4. 建筑电工在进行电气设备维修时，应首先进行的操作是？A. 直接更换故障部件B. 进行设备安全检查C. 直接进行故障诊断D. 立即关闭电源答案：B5. 建筑电工在进行电气设备调试时，不需要使用的工具是？A. 万用表B. 钳形电流表C. 螺丝刀D. 电焊机答案：D6. 在建筑电气施工中，以下哪个设备不是必须使用的？A. 电缆B. 开关C. 插座D. 钢筋答案：D7. 建筑电工在进行电气设备安装时，不需要考虑的因素是？A. 电气设备的额定电压B. 电气设备的额定电流C. 电气设备的额定功率D. 电气设备的使用环境答案：D8. 建筑电工在进行电气线路敷设时，应遵循的原则不包括？A. 安全性原则B. 经济性原则C. 可靠性原则D. 随意性原则答案：D9. 建筑电工在进行电气设备维修时，不需要考虑的因素是？A. 故障类型B. 故障部位C. 维修成本D. 设备的使用寿命答案：D10. 建筑电工在进行电气设备调试时，不需要使用的工具是？A. 电压表B. 电流表C. 电阻表D. 电钻答案：D二、多项选择题（每题2分，共10分）1. 建筑电工在进行电气设备安装时，需要考虑的因素包括？A. 设备的功率B. 设备的尺寸C. 设备的安装位置D. 设备的维护成本答案：ABC2. 建筑电工在进行电气线路敷设时，应遵循的原则包括？A. 安全性原则B. 经济性原则C. 可靠性原则D. 随意性原则答案：ABC3. 建筑电工在进行电气设备维修时，需要进行的操作包括？A. 设备安全检查B. 故障诊断C. 故障部件更换D. 设备调试答案：ABCD4. 建筑电工在进行电气设备调试时，需要使用的工具包括？A. 万用表B. 钳形电流表C. 电阻表D. 电焊机答案：ABC5. 在建筑电气施工中，以下哪些设备是必须使用的？A. 电缆B. 开关C. 插座D. 钢筋答案：ABC三、判断题（每题1分，共10分）1. 建筑电工的主要职责包括电气设备安装、维修和调试。

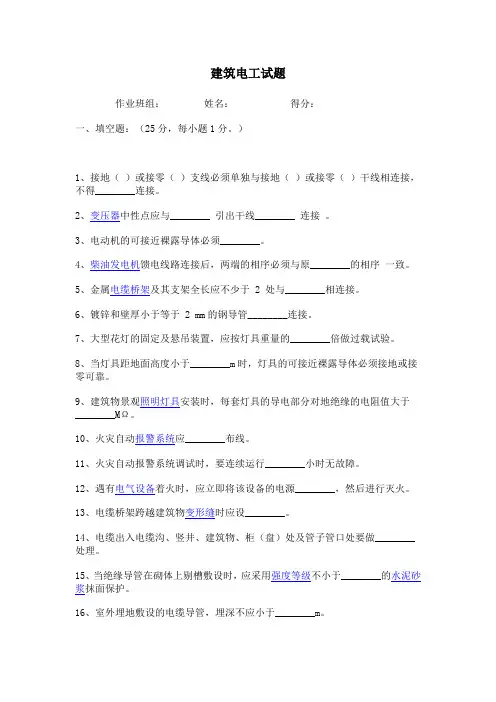

建筑电工试题及答案(DOC 6页)

建筑电工试题及答案(DOC 6页)

建筑电工试题作业班组：姓名：得分：一、填空题：（25分，每小题1分。

）1、接地（）或接零（）支线必须单独与接地（）或接零（）干线相连接，不得________连接。

2、变压器中性点应与________ 引出干线________ 连接。

3、电动机的可接近裸露导体必须________。

4、柴油发电机馈电线路连接后，两端的相序必须与原________的相序一致。

5、金属电缆桥架及其支架全长应不少于 2 处与________相连接。

6、镀锌和壁厚小于等于 2 mm的钢导管________连接。

7、大型花灯的固定及悬吊装置，应按灯具重量的________倍做过载试验。

8、当灯具距地面高度小于________m时，灯具的可接近裸露导体必须接地或接零可靠。

9、建筑物景观照明灯具安装时，每套灯具的导电部分对地绝缘的电阻值大于________MΩ。

10、火灾自动报警系统应________布线。

11、火灾自动报警系统调试时，要连续运行________小时无故障。

12、遇有电气设备着火时，应立即将该设备的电源________，然后进行灭火。

13、电缆桥架跨越建筑物变形缝时应设________。

14、电缆出入电缆沟、竖井、建筑物、柜（盘）处及管子管口处要做________处理。

15、当绝缘导管在砌体上剔槽敷设时，应采用强度等级不小于________的水泥砂浆抹面保护。

16、室外埋地敷设的电缆导管，埋深不应小于________m。

17、壁厚小于等于________mm的钢导管不应埋设于室外土壤内。

18、埋设在墙内或混凝土内的绝缘导管应采用________型以上的导管。

19、低压电线和电缆，线间和线对地间的绝缘电阻值必须大于________MΩ。

20、多股铜芯线与插接式端子连接前，端部应________。

21、每个设备和器具的端子接线不多于________根。

22、吊灯用钢管做灯杆时，钢管内径不应小于________mm,钢管厚度不应小于________mm。

建筑电工试题及参考答案

建筑电工试题及参考答案

建筑电工试题及参考答案一、单选题（共32题，每题1分，共32分）1.同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合())电阻值的要求。

A、重复接地B、防雷接地C、工作接地正确答案：A2.架空线必须架设在专用电杆上，()架设在树木、脚手架及其他设施上。

A、可以B、严禁C、视情况正确答案：B3.总配电箱中漏电保护器的额定漏电动作电流应()30mA，额定漏电动作时间应大于0.ls,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA.A、大于B、不大于C、不小于正确答案：A4.架空进户线的室外端应采用绝缘子固定，过墙处应穿管保护，距地面高度不得小于()m,并应采取防雨措施。

A、3B、2正确答案：A5.终端杆塔用于线路的终端，能承受线路()导线的拉力。

A、全部B、部分C、终端正确答案：A6.使用直爬梯进行攀登作业时，攀登高度以()为宜。

A、8mB、5mC、2m7.有爆炸和火灾危险的场所，按危险场所等级选用()A、密闭型防水B、易燃型C、防爆型正确答案：C8.首次取得特种作业操作资格证书的人员实习操作不得少于()。

否则，不得独立上岗作业。

A、四个月B、六个月C、三个月正确答案：C9.线槽敷设应平直整齐;水平允许偏差为其长度的2%0，且全长允许偏差为()mm。

A、30B、40C、20正确答案：C10.每次只能测量()导线的电流，被测导线应置于钳形窗口中央，不可以将多相导线都夹入窗口测量。

A一相A、二相B、三相正确答案：A11.县级以上地方人民政府(中)部门应当监督检查建筑施工特种作业人员从业活动，查处违章作业行为并记录在档。

A、安全监督B、劳动保障C、建设主管D、国务院正确答案：C12.潮湿场所和直埋于地下的电线保护管，应采用().A、薄壁钢管B、普通钢管C、厚壁钢管13.()调速性能好，但结构复杂、维护工作量大、价格高。

A、异步电动机B、直流电动机C、交流电动机正确答案：B14.事故火花是线路或设备发生()时出现的火花。

建筑电工考试题+参考答案

建筑电工考试题+参考答案

建筑电工考试题+参考答案一、单选题（共38题，每题1分，共38分）1.三线电缆中的红线代表()。

A、零线B、火线C、地线正确答案：B2.从业人员发现事故隐患或者其他不安全因素，应当立即报告（）；接到报告的人当及时予以处理。

A、设计人员B、现场安全生产管理人员C、监理人员D、建设单位人员正确答案：B3.热继电器是一种()保护电气元件。

A、过载B、欠压C、触电D、短路正确答案：A4.下列有关使用漏电保护器的说法，哪种正确？A、漏电保护器既可用来保护人身安全,还可用来对低压系统或设备的对地绝缘状况起到监督作用。

B、漏电保护器安装点以后的线路不可对地绝缘。

C、漏电保护器在日常使用中不可在通电状态下按动实验按钮来检验其是否灵敏可靠。

正确答案：A5.在爆炸危险场所电气线路敷设不能采用哪种方法?()A、绝缘导线穿钢管敷设B、电缆敷设C、绝缘导线明敷正确答案：C6.漏电保护器投入使用后，在使用过程中须()检验一次，以保证其能安全可靠地运行。

A、每星期B、每天C、每年D、每月正确答案：D7.施工现场和机动车道与220/380V架空线路交叉时的最小垂直距离应是()A、6mB、7mC、5mD、4m正确答案：D8.施工现场照明灯具的金属外壳必须作保护接零，单相回路的照明开关箱内必须装设（）。

A、没有规定B、漏电保护器C、过载保护装置D、断相保护器正确答案：B9.兆欧表主要用以测量电机，电器、配电线路等电气设备的()。

A、电压B、绝缘电阻C、功率D、电流正确答案：B10.兆欧表测量后的指针，应指在（）位置。

A、零位B、没有固定位置C、中间位置D、最大位置正确答案：B11.国家对严重危及生产安全的工艺、设备实行（）。

A、淘汰制度B、统一调换C、翻新制度D、改进制度正确答案：A12.室内碘钨灯及其它金属卤化物灯安装高度宜在()米以上。

A、2B、4C、3D、2.5正确答案：C13.相线截面＞35mm²时，PE线截面为()。

2015年12月西南大学〈建筑电气〉[0741]考试标准答案

2015年12月西南大学〈建筑电气〉[0741]考试标准答案
（5）一根导线严禁穿一根金属导管；
（6）清扫管内杂物和积水；
（7）管端面、管内无毛刺，管口应有保护措施；
（8）不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内。（9）管的煨扁程度不大于管外径的10%
（10）导线的截面积包括绝缘层截面不超过管内截面的40%
（11）一跟管内穿线最多不超过8根
西南大学网络与继续教育学院课程考试答题卷
学号：1415452613001姓名：郭亚青层次：专升本
类别：网教专业：土木工程2015年12月
课程名称【编号】：建筑电气【0741】A卷
题号
一
二
三
四
五
总分
评卷：由发电、变电、输电、配电和用电等环节组成的电能生产与消费系统。它的功能是将自然界的一次能源通过发电动力装置（主要包括锅炉、汽轮机、发电机及电厂辅助生产系统等）转化成电能，再经输、变电系统及配电系统将电能供应到各负荷中心，通过各种设备再转换成动力、热、光等不同形式的能量，为地区经济和人民生活服务。
5、答：1）电力变压器、电动机、电焊机、手持电动工具和照明器具的金属外壳；
2）配电屏（盘）的金属框架和配电箱、开关箱的金属箱体；
3）靠近带电体的金属围栏；
4）电力线路的金属保护管、敷设钢索；
5）起重机金属轨道、滑升模板金属操作平台；
6）电力线路杆（塔）上的开关等电气装置的金属外壳和支架；
7）电气设备传动装置的金属部件。
（5）除埋设在混凝土中的焊接接头外，应有防腐措施。
7、答：（1）变配电装置的位置、标高（包括照明、动力、机电等系统的配电箱盘柜）；
（2）高低压电源进出口方向、电缆位置、标高等
（3）开关、插座及灯具位置标高；
（4）明配管（包括进入吊顶及竖井内配管）。检查品种、规格、位置、标高、管路走向、固定支架与间距、防腐和外观处理等。

西南大学2017年建筑电气0741大作业

5.举例说明建筑供电中干线线路设置采用哪些方法？各自有何优缺点？。（25分）建筑施工供电干线线路可以采用绝缘线架空明敷，但应在安全条件下；也可以电缆埋地或拉索挂敷。优点是施工使用布置施工设备方便。必须遵守JGJ46—2005《施工现场临时用电安全技术规范》。
6.简述现代建筑中避雷装置中的接地体的作用和安装注意事项。（25分）
2.结合生活和工作实际情况，举例说明混合照明和混光照明的特点（25分）
3.设计一种在两地对同一台三相异步电动机进行连续运转的继电接触器控制电路（25分）
4.在建筑供电中，暗装导线需要注意哪些问题？（25分）1、矿用电缆与热力管道平行安装时应保持2m的距离，交叉时应保持0.5m。一、暗线应铺设在护套管中，最好采用PVC阻燃管或金属管，导线的接头应设在接线盒内（万万不可简单地用包布一包，就直接埋在墙里)。二、电源线、电话线和有线电视线不能穿在同一个护套管内。应采用安全型暗装插座、暗装开关，最好再加装个漏电保护器。各类接线盒内的线头要预留15厘米以上，在封墙前应仔细通电检查，电话线、有线电视线可用万用表检查。三、视不同用途采用不同规格、类型的导线，电话线应采用专用护套线（电信公司有售，不可用常规电线代替)，有线电视线采用75欧姆的铜轴屏蔽电缆线，照明用线应采用截面为1.5平方米的线、空调用线起码在2.5平方米以上、如某个房间有许多大功率的家用电器，最好用4平方米以上的线引入。电缆只在不直接暴露在阳光照射或超高温下，标准局域网电缆就可以应用，建议使用管道。紫外线(UV)--不要将无紫外线防护的电缆应用于阳光的直射环境内。避免阳光直接照射墙面及人为损坏。热度--电缆在金属管道或线槽内的温度很高，许多聚合材料在这种温度下会降低使用寿命。如在管道里，注意塑料管道的损坏及金属管道的导热。机械损坏(修复费用)--光缆的修复是十分昂贵的，在每一个间断点至少需要两次端接。四、悬空应用/架空电缆。考虑电缆的下垂和压力。五、直接在地下电缆沟中铺设，这种环境是控制范围最小的。电缆沟的安装要定期进行干燥或潮湿程度的检查。接地--如果控制电缆的屏蔽层需要接地，则必须遵守相应的标准。为便于今后的升级，电缆更换以及与表面压力和周围环境隔离，辅设管道相隔离，辅设管道是一个较好的方法。但不要寄希望于管道会永远保持干燥，这将影响对电缆种类的选择。水--在局域网双绞线电缆的水分会增加电缆的电容，从而降低了阻抗并引起近端串扰问题。家装离不开电线，尤其是旧房，电线虽小“责任”重大。好多火灾是由于电线线路老化，配置不合理，或者使用电线质量低劣造成的。因此，消费者在购买电线时一定要擦亮双眼，仔细鉴别，防患于未然。目前，市场上的电线品种多、规格多、价格乱，消费者挑选时难度很大。单就家庭装修中常用的2.5平方毫米和4平方毫米两种铜芯线的价格而言，同样规格的一盘线，因为厂家不同，价格可相差20%～30%。至于质量优劣，长度是否达标，消费者更是难以判定。据电线行业业内人士透露：电线之所以价格差异巨大，是由于生产过程中所用原材料不同造成的。生产电线的主要原材料是电解铜、绝缘材料和护套料。目前原材料市场上电解铜每吨在两万元左右，而回收的杂铜每吨只有1.5万元左右;绝缘材料和护套料的优质产品价格每吨在8000元～8500元，而残次品的价格每吨只需4000元～5000元，差价更悬殊。另外，长度不足，绝缘体含胶量不够，也是造成价格差异的重要原因。每盘线长度，优等品是100米，而次品只有九十米左右;绝缘体含胶量优等品占35%～40%，而残次品只有15%。通过对比，消费者不难看出成品电线销售价格存在差异是材质上存在猫腻所致。家装离不开电线，尤其是旧房，电线虽小“责任”重大。好多火灾是由于电线线路老化，配置不合理，或者使用电线质量低劣造成的。因此，消费者在购买电线时一定要擦亮双眼，仔细鉴别，防患于未然。目前，市场上的电线品种多、规格多、价格乱，消费者挑选时难度很大。单就家庭装修中常用的2.5平方毫米和4平方毫米两种铜芯线的价格而言，同样规格的一盘线，因为厂家不同，价格可相差20%～30%。至于质量优劣，长度是否达标，消费者更是难以判定。据电线行业业内人士透露：电线之所以价格差异巨大，是由于生产过程中所用原材料不同造成的。生产电线的主要原材料是电解铜、绝缘材料和护套料。目前原材料市场上电解铜每吨在两万元左右，而回收的杂铜每吨只有1.5万元左右;绝缘材料和护套料的优质产品价格每吨在8000元～8500元，而残次品的价格每吨只需4000元～5000元，差价更悬殊。另外，长度不足，绝缘体含胶量不够，也是造成价格差异的重要原因。每盘线长度，优等品是100米，而次品只有九十米左右;绝缘体含胶量优等品占35%～40%，而残次品只有15%。通过对比，消费者不难看出成品电线销售价格存在差异是材质上存在猫腻所致(六)打压测试最好有业主在场，能起到监督作用;因为有的装修队会在此环节欺骗业主。方法是：打压的时候，打开打压泵的“回水阀”形成回路，打压泵看起来虽然在工作，不过管内并没有多少压力，特别对于电动打压泵，同学们更应该注意。如果不懂时可请专业人士帮你看一下。(七)收房的时候应该注意检查厨房、卫生间每个排水口是否通畅，如果排水缓慢应该及时让物业疏通;装修期间应该对排水口进行保护，特别是在厨卫贴瓷砖期间，最容易造成水泥落入排水口导致堵塞;(八)铺完厨卫地砖后应该放水检查，看看地漏排水是否顺畅(以去掉地漏上盖后的排水速度为准，因为大部分深水封地漏都存在排水缓慢的问题);(九)如要封闭多余地漏，一定要将排水管和地漏间的缝隙堵死，防止水流倒溢;(十)使用深水封地漏时，要根据使用情况经常清理，否则地漏下面的胶垫挂了脏东西后就起不到封闭作用了;(十一)还有一点尤其重要，洗衣机地漏最好别用深水封地漏，洗衣机的排水速度非常快，排水量大，深水封地漏的下水速度根本无法满足，结果会直接导致水流倒溢。1.主要是线路接头过多及接头处理不当等。有些线路过长，在电工操作时会有一些接头产生，但由于一些施工队的电工师傅技术水平有限，对接头的打线、绝缘及防潮处理不是不好，就会发生断路、短路等现象。2.为降低成本而偷工减料，在隐蔽线路没有套管处理。3.做好的线路受到后续施工的破坏。如墙壁线路被电锤打断、铺装地板时气钉枪打穿了PVC线管或护套线等。4.配电线路不考虑不同规格的电线有不同的额定电流，这样造成线路本身长期超负荷工作。5.各种不同的线路走同一根线管。如把电视天线、电话线和配电线穿入同一套管，使电视、电话的接收受到干扰。家庭用电线路的暗线布置是家庭装饰工程中消除用电不安全隐患的重要环节。据有关资料统计，居民家庭火灾和触电伤人事故有一半以上是因为电线线路出问题而引发的。

2021年12月西南大学网络与继续教育0741建筑电气2021

2021年12月西南大学网络与继续教育0741建筑电气2021答题（每小题10分，任选10题做答，共100分）。

1、电力系统的概念与组成（发电、输电、变电、配电、用电）？（10分）2、什么是电力系统的中性点？它有哪几种运行方式？各有什么优缺点？说明各自适用范围。

（10分） 3、用电设备、发电机和电力变压器一、二次额定电压是如何规定的?说明理由。

（10分） 4、负荷计算的目的与意义？（10分）5、施工现场的哪些电气设备应该进行保护接零？（10分）6、请叙述一下防雷与接地工程中接地装置的焊接要求。

（10分） 7、电气工程预检主要检查哪些项目？（10分）8、建筑设备工程中，检验批、分项、分部工程是怎样划分的？（10分） 9、电气工程的配管及管内穿线有何要求？（10分）10、建筑电气安装工程须做隐蔽检查的项目有哪些、隐蔽工程记录须记录哪些内容？（10分）11、将下列用电设备正确的接入电路中。

（10分） 3~M三相交流电动机 380V电焊机 380V电焊机 380V电焊机白炽灯 220V 白炽灯 220V 白炽灯220VNPEL单项三孔插座单项两孔插座 NLL1L2L3NPE12、画出三相异步电动机正反转电路原理图，要求有短路和过载保护。

（包括主回路和控制回路）。

(10分)答卷提交要求：考试题提前公布，学生下载试题和答题卷后，在答题卷上答题。

完成后需网上提交答卷。

答卷于11月20日－－12月6日通过点击页面左侧导航栏内“我的考试”－“课程论文/大作业”提交。

1、电力系统的概念与组成（发电、输电、变电、配电、用电）？答：电力系统就是将生产电能的发电机、输送电能的电力线路、分配电能的变压器以及消耗电能的各种负荷紧密联系起来的系统。

也就是将一些发电厂、变电站（所）和电力用户由各级电压的电力线路联系起来的组成发电、输电、变电、配电和用电的整体。

（1）、电力系统是由发电厂、变电站、配电站、电力网和用户组成的系统。

发电厂是将各种一次能源转化为电能，即生产电能的工厂；电力网是输送和分配电能的渠道；（区域电网和地方电网）变电站是变换电压和交换电能的场所。

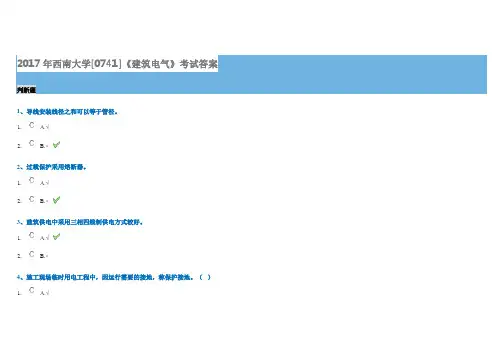

2017年西南大学[0741]《建筑电气》考试答案

2017年西南大学[0741]《建筑电气》考试答案判断题1、导线安装线径之和可以等于管径。

1. A.√2. B.×2、过载保护采用熔断器。

1. A.√2. B.×3、建筑供电中采用三相四线制供电方式较好。

1. A.√2. B.×4、施工现场临时用电工程中，因运行需要的接地，称保护接地。

（）1. A.√2. B.×5、施工现场临时用电工程中，因漏电保护需要，将电气设备正常情况下不带电的金属外壳和机械设备的金属构件接地。

（）1. A.√2. B.×6、防雷装置的接地电阻必须是小于4Ω。

（）1. A.√2. B.×7、电气设备因运行需要而与工作零线连接，称保护接零。

（）1. A.√2. B.×8、电气设备正常情况下不带电的金属外壳和机械设备的金属构架与保护零线连接，称保护接零或接零保护。

（）1. A.√2. B.×9、重复接地装置的连接线，可通过漏电保护器的工作零线相连接。

（）1. A.√2. B.×10、各级配电装置均应配锁，并由专人负责开启和关闭上锁。

（）1. A.√2. B.×11、停电操作顺序为，总配电箱→分配电箱→开关箱。

（）1. A.√2. B.×12、配电装置进行定期检查、维修时，必须悬挂“禁止合闸，有人工作”标志牌。

（）1. A.√2. B.×13、保护接地和保护接零的作用是不相同的。

（）1. A.√2. B.×14、发电机组电源必须与外电线路并列运行。

（）1. A.√2. B.×15、高压为交流额定电压在1KV以上的电压。

（）1. A.√2. B.×16、用电设备的开关箱中设置了漏电保护器后，其外露可导电部分可不需连接PE线。

（）1. A.√2. B.×17、需要三相五线制配电的电缆线路可以采用四芯电缆外架一根绝缘导线代替。

（）1. A.√2. B.×18、配电箱和开关箱的隔离开关可以采用普通断路器。

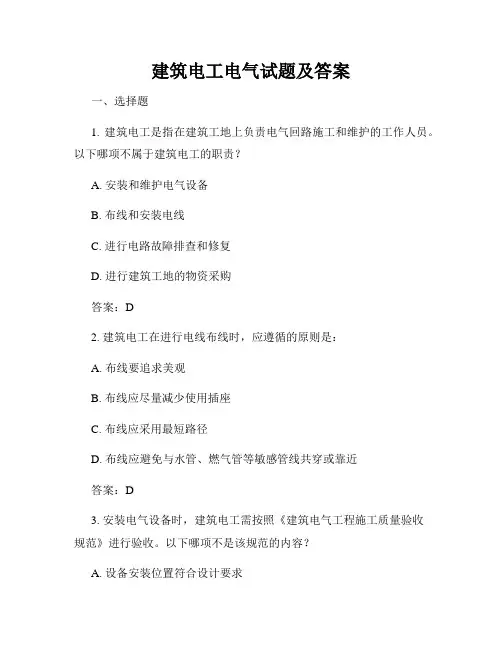

建筑电工电气试题及答案

建筑电工电气试题及答案一、选择题1. 建筑电工是指在建筑工地上负责电气回路施工和维护的工作人员。

以下哪项不属于建筑电工的职责？A. 安装和维护电气设备B. 布线和安装电线C. 进行电路故障排查和修复D. 进行建筑工地的物资采购答案：D2. 建筑电工在进行电线布线时，应遵循的原则是：A. 布线要追求美观B. 布线应尽量减少使用插座C. 布线应采用最短路径D. 布线应避免与水管、燃气管等敏感管线共穿或靠近答案：D3. 安装电气设备时，建筑电工需按照《建筑电气工程施工质量验收规范》进行验收。

以下哪项不是该规范的内容？A. 设备安装位置符合设计要求B. 设备接地符合要求，接地电阻合格C. 电气设备运行稳定，无异常噪音D. 设备外观颜色符合审美要求答案：D4. 建筑电工进行电路故障排查时，下列哪项是常用的故障排查方法？A. 使用红外线热成像仪检测电路温度异常B. 采用欧姆表测量电路的电阻值C. 使用超声波仪器检测电路是否漏电D. 借助示波器观察电流和电压波形答案：B5. 建筑电工进行电气设备维护时，需要定期检查设备的磨损和老化情况，并进行必要的更换。

以下哪项是常见的磨损和老化现象？A. 电线绝缘层破损B. 插座接触不良C. 电线搭接过长D. 电气设备外壳有裂纹答案：A二、填空题1. 根据《建筑电气工程施工安全技术规范》，建筑电工在施工现场应佩戴（1）进行个人安全防护。

答案：安全帽2. 建筑电工应熟悉电气线路的（2）图，确保正确连接线路。

答案：电路3. 建筑电工在进行电气设备维护时，应先切断设备的（3）源，避免触电危险。

答案：电源4. 建筑电工进行电线布线时，应根据用电负荷合理选择（4），确保电路安全可靠。

答案：线缆5. 在高空施工时，建筑电工应使用可靠的（5）设备，确保自身安全。

答案：防坠器材三、简答题1. 简述建筑电工进行电线布线时需要考虑的几个因素。

答案：建筑电工在进行电线布线时需要考虑以下几个因素：1) 安全因素：电线布线要与其他敏感管线保持一定的距离，避免出现触电等安全隐患；还要确保电线的绝缘层完好，避免漏电引发事故。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.简述导线选择原则。（10分）
答：1)近距离和小负荷按发热条件选择导线截面（安全载流量），用导线的发热条件控制电流，截面积越小，散热越好，单位面积内通过的电流越大。
2)远距离和中等负荷在安全载流量的基础上，按电压损失条件选择导线截面，远距离和中负荷仅仅不发热是不够的，还要考虑电压损失，要保证到负荷点的电压在合格范围，电器设备才能正常工作。
图3日光灯电路相量图4提高功率因数相量图
4.通过电路分析三相交流电路中的零线的作用（20分）。
答：零线是三相电路的公共回线。零线能保证三相负载成为三个互不影响的独立回路；不论各相负载是否平衡，各相负载均可承受对称的相电压，不论哪一相发生故障，都可保证其它两相正常工作。
5.在塔吊控制电路中，请画出既能点动又能连续运转的控制电路。（20分）
功率因数的提高如果负载功率因数低（日光灯电路的功率因数在0.3~0.4），一是电源利用率不高，二是供电线路损耗加
大，因此供电部门规定，当负载（或单位供电）的功率因数低于0.85时，必须对其进行改善和提高。提高功率因数的方法，除改善负载本身的工作状态、设计合理外，由于工业负载基本都是感性负载，因此常用的方法是在负载两端并联电容器组（接线方法如图1），补偿无功功率，以提高线路的功率因数。功率因数提高的原理如图4所示。
3)大负荷在安全载流量和电压降合格的基础上，按经济电流密度选择，就是还要考虑电能损失，电能损失和资金投入要在最合理范围。
3.画出日光灯电路的接线原理图，并利用相量图分析日光电路功率因数提高的方法（20分）。
答：
图1日光灯电路图2日光灯等效电路
日光灯电路原理分析
日光灯电路可以看成R、L串联的感性电路（见图3）。以电流L为参考相量，则电压、电流关系为其相量图如图3所示。
混合照明：由一般照明与局部照明组成的照明。可在单一泛光灯中将自然光和电热光结合起来，此技术对抗着传统日光灯设计知识，如舍内客厅顶和落地台灯；
混光照明：采用显色指数较高和光效较高的两种电源的照明称为混光照明。在同一场所，由两种或两种以上不同光源所形成的照明。
7.建筑物的避雷装置包含哪几个部分，并结合具体建筑加以说明。（20分）
西南大学网络与继续教育学院课程考试试题卷
类别：网教专业：土木工程2018年12月
课程名称【编号】：建筑电气【0741】A卷
大作业满分：100分
下列题目中1-5题为必做题，6、7题选做一题。
1.简述三相异步电动机的启动方法。（10分）
答：1、直接启动。2、鼠笼式电动机降压启动。3、绕线式异步电动机的启动。
6.混光照明和混合照明有何区别，并举例说明。（20分）
答：一般照明和局部照明结合在一起的照明称为混合照明，如舍内客厅顶和落地台灯；采用显色指数较高和光效较高的两种电源的照明称为混合照明。
混合照明技术比混光照明系统更加节能，可为设计师们提供前所未有的设计机动性，且可用于那些在建筑物内பைடு நூலகம்利用了太阳光的场合。
①电动机直接起动时，定子起动电流约为额定电流的4~ 7倍。过大的起动电流将将影响接在同一电网上的其他用电设备的正常工作,甚至使它们停转或无法起动。因此往往采用降压起动。②鼠笼式异步电动机常用的降压起动方法主要有:定子串电阻(或电抗)降压起动、自耦变压器降压起动、Y-△降压起动等。③串接在三相转子回路的启动电阻，一般接成星形。利用时间继电器控制电阻自动切除，即转子回路三段启动电阻的短接是依靠KT1、KT2、KT3三个时间继电器及KM1、KM2、KM3三个接触器的相互配合来实现。
