思科路由器接口及模块思科路由器接口及模块1.介绍1.1 路由器接口的定义路由器接口是指连接路由器与其他设备之间的物理或逻辑连接口，用于传递数据。
1.2 路由器模块的定义路由器模块是指可插拔的组件，用于扩展路由器的功能和性能。
2.路由器接口类型2.1 以太网接口以太网接口是路由器与以太网网络之间的物理接口，通常使用RJ-45接头连接。
2.2 串口接口串口接口用于连接路由器与其他串行设备，如调制解调器或其他路由器。
2.3 USB接口USB接口用于连接外部设备，如存储设备或打印机。
2.4 WAN接口WAN接口用于连接路由器与广域网，通常使用专线或计算机网络线路。
3.路由器模块类型3.1 交换模块交换模块用于提供更多的以太网端口，扩展路由器的局域网连接能力。
3.2 防火墙模块防火墙模块用于增强路由器的安全性，过滤网络流量并阻止未经授权的访问。
3.3 VPN模块VPN模块用于支持虚拟专用网络，实现安全的远程访问和站点之间的互联。
3.4 模块插槽模块插槽用于插入各种不同类型的模块，根据需求进行定制和扩展。
4.法律名词与注释4.1 路由器路由器是一种用于在计算机网络中转发数据包的设备，根据网络地质进行转发决策。
4.2 以太网以太网是一种常用的局域网技术，采用CSMA/CD协议进行数据帧的传输和冲突检测。
4.3 串口串口是一种用于串行数据传输的接口，按照特定协议逐位传输数据。
4.4 USBUSB是一种通用串行总线接口，用于连接计算机与外部设备通信。
4.5 WANWAN是广域网的缩写，用于连接远距离的计算机网络。
附件：本文档未涉及附件。
本文所涉及的法律名词及注释：- 路由器：一种用于在计算机网络中转发数据包的设备，根据网络地质进行转发决策。
- 以太网：一种常用的局域网技术，采用CSMA/CD协议进行数据帧的传输和冲突检测。
- 串口：一种用于串行数据传输的接口，按照特定协议逐位传输数据。
- USB：一种通用串行总线接口，用于连接计算机与外部设备通信。
路由器网络接口解析大全Router#show interface e0/0Ethernet0/0 is up, line protocol is downHardware is AmdP2, address is 0009.4375.5e20 (bia 0009.4375.5e20)Internet address is 192.168.1.53/24MTU 1500 bytes, BW 10000 Kbit, DLY 1000 usec,reliability 172/255, txload 3/255, rxload 39/255Encapsulation ARPA, loopback not setKeepalive set (10 sec)ARP type: ARPA, ARP Timeout 04:00:00Last input never, output 00:00:07, output hang neverLast clearing of "show interface" counters neverInput queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0Queueing strategy: fifoOutput queue :0/40 (size/max)5 minute input rate 0 bits/sec, 0 packets/sec5 minute output rate 0 bits/sec, 0 packets/sec0 packets input, 0 bytes, 0 no bufferReceived 0 broadcasts, 0 runts, 0 giants, 0 throttles0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored0 input packets with dribble condition detected50 packets output, 3270 bytes, 0 underruns50 output errors, 0 collisions, 2 interface resets0 babbles, 0 late collision, 0 deferred50 lost carrier, 0 no carrier0 output buffer failures, 0 output buffers swapped out(1) 接口和活动状态在上面的显示中，内容表示硬件接口是活动的，而处理行协议的软件过程相信次接口可用。
Cisco网络设备的接口类型各种交换机的数据接口类型作为局域网的主要连接设备，以太网交换机成为应用普及最快的网络设备之一，同时，也是随着这种快速的发展，交换机的功能不断增强，随之而来则是交换机端口的更新换代以及各种特殊设备连接端口不断的添加到交换机上，这也使得交换机的接口类型变得非常丰富，为了让大家对这些接口有一个比较清晰的认识，我们根据资料特地整理了一篇交换机接口的文章：BT无线网络破解教程1、RJ-45接口这种接口就是我们现在最常见的网络设备接口，俗称"水晶头"，专业术语为RJ-45连接器，属于双绞线以太网接口类型。
RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。
这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。
BT4 2、SC光纤接口SC光纤接口在100Base-TX 以太网时代就已经得到了应用，因此当时称为100Base-FX(F是光纤单词fiber 的缩写)，不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。
光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC 接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。
3、FDDI接口FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤。
光纤分布式数据接口(FDDI)是由美国国家标准化组织(ANSI)制定的在光缆上发送数字信号的一组协议。
Packet Tracer 5.0配置cisco路由器详细说明1、Cisco路由器的接口类型介绍路由器既可以对不同局域网段进行连接，也要以对不同类型的广域网络进行连接，所以路由器的接口类型也就一般可以分为局域网接口和广域网接口两种。
另外，因为路由器本身不带有输入和终端显示设备，但它需要进行必要的配置后才能正常使用，所以一般的路由器都带有一个控制端口"Console"，用来与计算机或终端设备进行连接，通过特定的软件来进行路由器的配置。
下面我们先就来看看路由器的局域网和广域网连接端口。
①、局域网接口根据其接口的名字我们可看出这些接口主要是用于路由器与局域网进行连接，因局域网类型也是多种多样的，所以这也就决定了路由器的局域网接口类型也可能是多样的。
不同的网络有不同的接口类型，常见的以太网接口主要有AUI、BNC和RJ-45接口，还有FDDI、ATM、光纤接口。
②、广域网接口路由器不仅能实现局域网之间连接，更重要的应用还是在于局域网与广域网、广域网与广域网之间的互连。
但因为广域网规模大，网络环境复杂，所以也就决定了路由器用于连接广域网的端口的速率要求非常高，在以太网中一般都要求在100Mbps快速以太网以上。
常见的广域网接口主要有AUI、RJ-45接口、ISDN BRI端口、异步串口、高速同步串口。
2、路由器配置接口路由器的配置端口其实有两个，分别是"Console"和"AUX"，"Console"通常是用来进行路由器的基本配置时通过专用连线与计算机连用的，而"AUX"是用于路由器的远程配置连接用的。
3、路由器的配置方式①、路由器硬件连接（所有设备必须断开电源）控制端口(consoleport)和辅助端口(AUXport)是cisco路由器的两个管理端口，这两个端口都可以在第一次进行cisco路由器配置时使用，但是我们一般都推荐使用控制端口，因为并不是所有的路由器都会有AUX端口。
思科路由器配置基础思科路由器配置基础思科(Cisco)路由器是智能信息网络的基础，为当今要求最严格的网络服务，包括IP 通信、视频、客户关系管理、金融交易和其他实时应用提供了高可用性、全面的安全性、易管理性和先进的服务质量( QoS )。
下面店铺准备了思科路由器配置基础，欢迎大家参考!一、基本设置方式一般来说，可以用5种方式来设置路由器：1.Console口接终端或运行终端仿真软件的微机;2.AUX口接MODEM，通过电话线与远方的终端或运行终端仿真软件的微机相连;3.通过Ethernet上的TFTP服务器;4.通过Ethernet上的TELNET程序;5.通过Ethernet上的SNMP网管工作站。
但路由器的第一次设置必须通过第一种方式进行,此时终端的硬件设置如下:波特率：9600数据位：8停止位：1奇偶校验: 无二、命令状态1. router>路由器处于用户命令状态，这时用户可以看路由器的连接状态，访问其它网络和主机，但不能看到和更改路由器的设置内容。
2. router#在router>提示符下键入enable,路由器进入特权命令状态router#，这时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。
3. router(config)#在router#提示符下键入configure terminal,出现提示符router(config)#，此时路由器处于全局设置状态，这时可以设置路由器的全局参数。
4. router(config-if)#; router(config-line)#; router(config-router)#;…路由器处于局部设置状态，这时可以设置路由器某个局部的参数。
5. >路由器处于RXBOOT状态，在开机后60秒内按ctrl-break可进入此状态，这时路由器不能完成正常的功能，只能进行软件升级和手工引导。
6. 设置对话状态这是一台新路由器开机时自动进入的状态，在特权命令状态使用SETUP命令也可进入此状态，这时可通过对话方式对路由器进行设置。

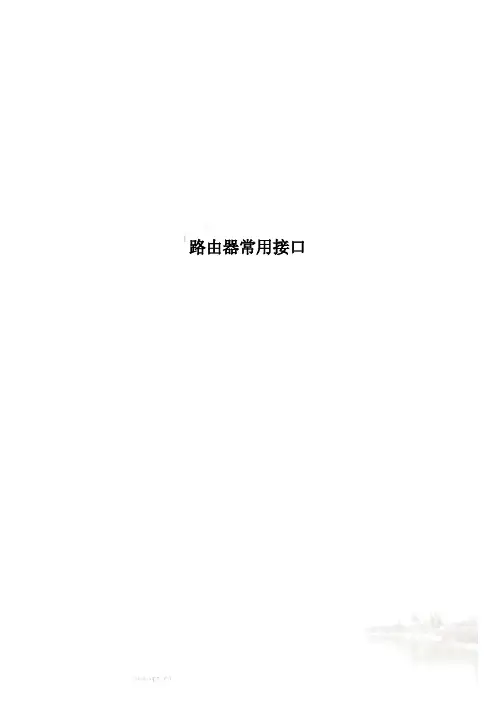

路由器常用接口路由器常用接口2010-03-09 20:42中国IT实验室阿峰关键字：路由器本文以Cisco路由器为例，介绍了路由器上常用接口的类型、特点和应用场合。
1 EIA/TIA 232EIA/TIA 232有时又被称作RS-232 C.RS(Recommended Standard)代表推荐标准(EIA制定的标准一般都被冠以"RS" )，232是标识号，C代表RS-232的最新一次修改。
它是由是美国电子工业协会/电信工业协会(Electronic Industries Association / Telecommunications Industries Association，EIA/TIA)在1969年公布的通信协议标准。
它最初主要用于近距离的DTE和DCE设备之间的通信。
后来被广泛用于计算机的串行接口(COM1、COM2等)与终端或外设之间的近地连接标准。
该标准在数据传输速率20Kbps时，最长的通信距离为15米。
该标准对应的国际标准是CCITT推荐的标准V.24.这个标准对串行接口通信的有关问题，如电缆、接口的机械、电气特性、信号功能及传送过程特性进行了描述。
1.1 机械特性RS-323 C可以有多种类型的连接器(接口)，如25针连接器(DB-25)、15针连接器(DB-15)和9针连接器(DB-9)。
其中以DB-25、DB-9最为常见，如图1所示。
不论哪种类型的接口，都定义了孔端连接器用来连接DTE设备、针端连接器用来连接DCE 设备。
图1 RS-232接口类型1.2 电气指标RS-232 C规定，数据线上的逻辑1的电压范围是：-3V～-15V、逻辑0的电压范围是：+3～+15V;通信控制线上的信号有效或称接通的电压范围是：+3～+15V、信号无效或称断开的电压范围是：-3V～-15V.其他值视为违例。
1.3 功能特性功能特性规定了连接器的各针的定义、与哪些电路连接、有何功能。

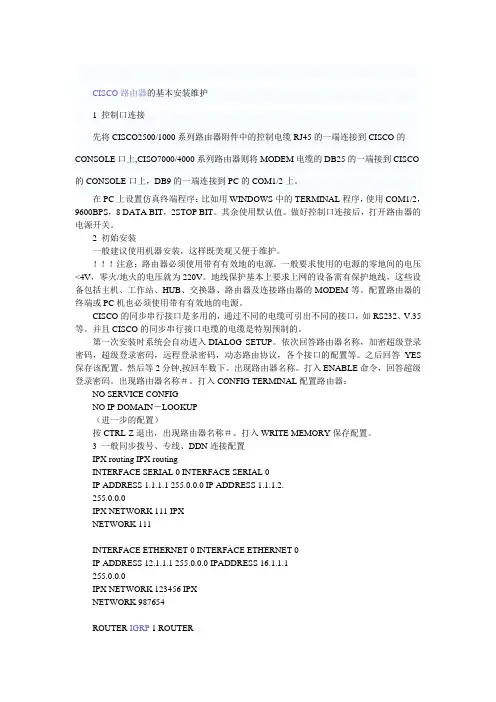

CISCO路由器的基本安装维护1 控制口连接先将CISCO2500/1000系列路由器附件中的控制电缆RJ45的一端连接到CISCO的CONSOLE口上,CISO7000/4000系列路由器则将MODEM电缆的DB25的一端接到CISCO 的CONSOLE口上，DB9的一端连接到PC的COM1/2上。
在PC上设置仿真终端程序：比如用WINDOWS中的TERMINAL程序，使用COM1/2，9600BPS，8 DATA BIT，2STOP BIT。
其余使用默认值。
做好控制口连接后，打开路由器的电源开关。
2 初始安装一般建议使用机器安装，这样既美观又便于维护。
！！！注意：路由器必须使用带有有效地的电源。
一般要求使用的电源的零地间的电压<4V，零火/地火的电压就为220V。
地线保护基本上要求上网的设备需有保护地线，这些设备包括主机、工作站、HUB、交换器、路由器及连接路由器的MODEM等。
配置路由器的终端或PC机也必须使用带有有效地的电源。
CISCO的同步串行接口是多用的，通过不同的电缆可引出不同的接口，如RS232、V.35等。
并且CISCO的同步串行接口电缆的电缆是特别预制的。
第一次安装时系统会自动进入DIALOG SETUP。
依次回答路由器名称，加密超级登录密码，超级登录密码，远程登录密码，动态路由协议，各个接口的配置等。
之后回答YES 保存该配置。
然后等2分钟,按回车数下。
出现路由器名称。
打入ENABLE命令，回答超级登录密码。
出现路由器名称＃。
打入CONFIG TERMINAL配置路由器：NO SERVICE CONFIGNO IP DOMAIN－LOOKUP（进一步的配置）按CTRL-Z退出，出现路由器名称＃。
打入WRITE MEMORY保存配置。
3 一般同步拨号、专线、DDN连接配置IPX routing IPX routingINTERFACE SERIAL 0 INTERFACE SERIAL 0IP ADDRESS 1.1.1.1 255.0.0.0 IP ADDRESS 1.1.1.2.255.0.0.0IPX NETWORK 111 IPXNETWORK 111INTERFACE ETHERNET 0 INTERFACE ETHERNET 0IP ADDRESS 12.1.1.1 255.0.0.0 IPADDRESS 16.1.1.1255.0.0.0IPX NETWORK 123456 IPXNETWORK 987654ROUTER IGRP 1 ROUTERIGRP 1NETWORK 1.0.0.0 NETWORK 1.0.0.0NETWORK 12.0.0.0 NETWORK16.0.0.04 X.25连接配置IP ROUTING IPROUTINGINTERFACE SERIAL 0 INTERFACE SERIAL 0IP ADDRESS 1.1.1.1 255.0.0.0 IP ADDRESS 1.1.1.2255.0.0.0ENCAPSULATION X25 ENCAPSULATION X25X25 ADDRESS 32699 X25 ADDRESS 32688X25 HTC 16 X25 HTC 16X25 IDLE6 X25 IDLE 6X25 map ip 1.1.1. 2 32688 broadcast X25 map ip 1.1.1.132699 broadcastINTERFACE ETHERNET 0 INTERFACE ETHERNET 0IP ADDRESS 12.1.1.1 255.0.0.0 IP ADDRESS 16.1.1.1 255.0.0.0ROUTER IGRP 1 ROUTER IGRP1NETWORK 1.0.0.0 NETWORK 1.0.0.0NETWORK 12.0.0.0 NETWORK 16.0.0.05 一般故障判断首先看MODEM的状态，如果MODEM的DCD不亮，则表示线路连接故障，请先检查线路连接。
Cisco路由器接口及模块简介本文以思科公司最通用、最典型的路由器型号——Cisco2600系列为例来进行说明。
思科在早期的路由器（如Cisco2500系列）中，接口都是固定化设计，从Cisco2600系列起，开始采用模块化设计，部分接口（接口卡和网络模块）将由客户根据自己的需要来选购，这使得思科的路由器产品具有极强的升级和扩展能力。
思科公司的Cisco2600系列路由器具有企业级的通用性、集成性和扩展性。
随着企业新应用的出现，这个系列的模块化结构能适应网络技术的变化，能通过更换接口卡和网络模块进行升级。
Cisco2600系列配置了强大的RISC处理器，能够支持高级服务质量（QoS）、安全和网络集成等多种服务。
Cisco2600系列与Cisco1600、1700和3600系列共享模块化接口，为Internet、内部网访问、语音/数据集成、模拟和数字拨号访问服务、VPN访问、A TM访问、VLAN以及路由管理等提供全面的解决方案。
这个系列的路由器是目前中小企业使用得最多的路由器型号，完全有能力适应中小企业不断发展的网络应用需求，虽然它被思科公司定义为“使用在中小企业分支机构里”，但是对于需求不是很高级的用户往往把它用在网络的核心。
思科的Cisco2600系列包括：2610、2611、2613、2620、2621、2650、2651（以上型号思科公司在全球已经停止出销售）和2610XM、2611XM、2612、2620XM、2621XM、2650XM、2651XM、2691（正在销售）（见图1）。
表1为正在销售的Cisco2600XM和2612、2691的接口基本配置。
在Cisco2600系列中，有些接口是固化，而有些接口是模块化设计，被用户选购来安装在广域网接口插槽和网络模块插槽里。
固定化配置的接口有：辅助口（AUX）和控制口（CON）都各有一个；以态网口（ETHERNET）会有一个到两个；令牌环（TR）只有在Cisco2612、Cisco2613中有一个。
图解思科路由器配置教程图解思科路由器配置教程第一章：介绍思科路由器1.1 路由器的概念和作用1.2 思科路由器的特点和优势1.3 路由器的基本组成部分第二章：思科路由器的硬件配置2.1 路由器的接口类型和数量2.2 路由器的功能模块2.3 路由器的内存和存储器配置2.4 路由器的电源和供电方式第三章：思科路由器的软件配置3.1 路由器的操作系统和版本3.2 路由器的启动过程和配置文件3.3 路由器的基本配置命令3.4 路由器的网络接口配置3.5 路由器的路由协议配置3.6 路由器的安全配置第四章：思科路由器的网络连接与管理4.1 路由器与局域网的连接配置4.2 路由器与广域网的连接配置4.3 路由器的远程管理与监控第五章：思科路由器的网络故障排除5.1 路由器故障的诊断与定位5.2 路由器故障的常见解决方法5.3 路由器故障排除的工具和命令第六章：思科路由器的高级配置与扩展6.1 路由器的高级功能配置6.2 路由器的扩展模块和接口配置6.3 路由器的QoS配置6.4 路由器的安全配置与防火墙第七章：附件本文档涉及附件：- 示例配置文件（示例路由器配置文件的详细说明）第八章：法律名词及注释本文所涉及的法律名词及注释：- 路由器：一种用于将数据包从一个网络传输到另一个网络的设备。
- 思科路由器：思科公司（Cisco）生产的路由器产品。
- 接口：路由器上的物理或逻辑端口，用于与其他设备进行通信。
- 配置文件：路由器上保存的配置信息，包括路由协议、接口配置等。
- 路由协议：路由器用来学习和选择最佳路径的协议，如静态路由、RIP、OSPF等。
- QoS：Quality of Service（服务质量），用于优化网络流量和提供更好的用户体验。
- 防火墙：用于保护网络安全的设备或软件，可以控制网络流量和过滤恶意数据。
思科接口卡和模块产品详解鑫海网络商城/2008-04-08广域网网络模块/接口卡产品编号HWIC-CABLE-D-2单端口基于DOCSIS的cableCableHWIC HWIC-CABLE-E/J-2单端口基于Euro/J-DOCSIS2.0的cableHWIC-4T4端口串行高速WAN接口卡HWIC-4A/S4端口异步/同步高速WAN接口卡HWIC-8A8端口异步高速WAN接口卡串行和异步HWICHWIC-16A16端口异步高速WAN接口卡HWIC-8A/S-2328端口异步/同步高速WAN接口卡WIC-1T单端口串行WIC串行WICWIC-2T双端口串行WIC带CSU/DSU的T1WIC WIC-1DSU-T1-V2单端口T1接口卡，带CSU/DSUBRIWIC WIC-1B-S/T-V3单端口ISDNWICHWIC-2SHDSLG.SHDSL接口卡SHDSLHWICHWIC-4SHDSLG.SHDSL接口卡对称高比特率DSLWIC WIC-1SHDSL-V3单端口G.SHDSL接口卡HWIC-1ADSL单端口非对称数字用户线路HWICADSL2和ADSL2HWICHWIC-ADSL-B/STWIC-1ADSL单端口非对称数字用户线路WICADSLWIC WIC-1ADSL-DG单端口非对称数字用户线路WIC，带DyingGasp支持WIC-1ADSL-I-DG单端口ADSLoverISDNWIC，带DyingGasp支持WIC-2AM2端口模拟调制解调器HWICV.90调制解调器WICWIC-1AM单端口模拟调制解调器HWICHWIC-3G-CDMA3G无线HWICHWIC-3G-GSM网络模块/接口卡产品编号NM-1T3/E3单端口透明通道T3/E3网络模块T3/E3网络模块（纯信道）NM-1HSSI单端口HSSI网络模块NM-4T4端口串行网络模块NM-4A/S4端口异步/同步串行网络模块NM-8A/S8端口异步/同步串行网络模块串行连接网络模块NM-16A/S16端口异步/同步串行网络模块NM-16A-16端口异步网络模块NM-32A32端口异步网络模块NM-1CE1T1-PRI单端口通道化E1/T1ISDNPRI网络模块NM-2CE1T1-PRI2端口通道化E1/T1ISDNPRI网络模块ISDNPRI网络模块（第三代）NM-4B-S/T4端口ISDN-BRI网络模块NM-4B-U4端口ISDN-BRI网络模块，带NT-1ISDNBRI网络模块NM-8B-S/T8端口ISDN-BRI网络模块NM-8B-U8端口ISDN-BRI网络模块，带NT-1ATMOC-3网络模块（第二代）NM-1A-OC3-POM单端口ATMOC3接口模块，支持POM和SFPNM-1A-OC3MM单端口0C3ATM多模光纤网络模块ATMOC-3网络模块（第一代）NM-1A-OC3SMI单端口0C3ATM单模中距离光纤网络模块NM-1A-OC3SML单端口0C3ATM单模远距离光纤网络模块DS3/E3ATM网络模块NM-1A-T3单端口DS3ATM网络模块NM-1A-E3单端口E3ATM网络模块ATMAIM（内部插槽）AIM-ATMATM支持模块NM-CEM-4TE14端口T1/E1电路仿真模块IP网络模块上的电路仿真NM-CEM-4SER4串口电路仿真模块NM-6DM6端口数字调制解调器网络模块NM-12DM12端口数字调制解调器网络模块NM-18DM18端口数字调制解调器网络模块NM-24DM24端口数字调制解调器网络模块数字调制解调器网络模块NM-30DM端口数字调制解调器网络模块MMTL-3600管理调制解调器的软件licenseMICA-6MOD6个数字调制解调器升级NM-8AM-V28端口模拟调制解调器网络模块，带V.92V.92模拟调制解调器网络模块NM-16AM-V216端口模拟调制解调器网络模块，带V.92IPVSAT卫星网络模块NM-1VSAT-GILATIPVSAT卫星网络模块局域网网络模块/接口卡产品编号HWIC-1FE1端口快速以太口WAN模块快速以太网HWICHWIC-2FE2端口快速以太口WAN模块HWIC-4ESW4端口10/100交换机HWIC以太网交换机HWIC HWIC-D-9ESW9端口10/100交换机HWICNME-16ES-1G-P16端口以太交换服务模块，支持POE，带1个RJ45的10/100/1000以太网口以太网交换机业务模块NME-X-23ES-1G-P23端口以太交换服务模块，支持POE，带1个RJ45的10/100/1000以太网口NME-XD-24ES-1S-P24端口以太交换服务模块，支持POE ，带1个千兆SFP 端口NME-XD-48ES-2S-P24端口以太交换服务模块，支持POE ，带2个千兆SFP 端口NM-16ESW16端口以太交换服务模块NMD-36ESW36端口以太交换服务模块 局域网和WICCombo 网络模块NM-2FE2W-V2NM-1FE2W-V2 以太网/令牌环混合的介质网NM-1FE2WNM-2FE2WNM-2W2个WIC 插槽网络模块NM-1FE1R2WDSP 卡以太网交换机网络模块网络模块/接口卡产品编号 千兆以太网HWIC HWIC-1GE-SFP1个用于GESFP 的插槽千兆以太网网络模块 NM-1GE1个用于GBIC 的插槽络模块网络模块/接口卡产品编号VIC2-2FXS2端口FXS 语音/传真接口卡VIC2-2FXO2端口FXO 语音/传真接口卡（所有国家通用）。
CISCO路由器各个型号的详细介绍CISCO是全球知名的网络解决方案供应商之一，其路由器产品被广泛应用于各种企业和组织的网络架构中。
本文将详细介绍CISCO路由器的各个型号，包括其特点、适用场景等。
一、CISCO ISR 4000系列路由器CISCO ISR 4000系列路由器是CISCO路由器产品中较为常见的型号之一。
这一系列路由器具备高性能的处理能力和多功能的特点，能够满足中大型企业网络的需求。
其特点包括：1. 高性能处理器：这一系列路由器配备了高性能多核处理器，能够提供卓越的数据处理和转发能力，适用于大规模数据传输和复杂网络环境。
2. 高密度接口：ISR 4000系列路由器支持多种常见的网络接口类型，包括千兆以太网接口、光纤接口等，方便与不同设备进行连接和通信。
3. 统一管理：路由器内置了CISCO的集中式管理平台，可实现对多个路由器的统一管理和监控，简化了网络管理的复杂性。
4. 安全性能：ISR 4000系列路由器支持CISCO的网络安全技术，包括ACL（访问控制列表）、VPN（虚拟专用网络）等，能够有效保护企业网络的安全。
二、CISCO ASR 1000系列路由器CISCO ASR 1000系列路由器是专为高性能网络设计的路由器产品，适用于大型企业、运营商等高要求的网络环境。
其特点包括：1. 高可靠性：ASR 1000系列路由器采用了高可靠性设计，具备冗余电源、冗余接口等功能，提供稳定可靠的网络连接。
2. 高密度接口：路由器支持大量的接口类型，包括千兆以太网接口、10千兆以太网接口、光纤接口等，适应高密度的数据传输需求。
3. 智能流量管理：ASR 1000系列路由器配备了智能流量管理功能，能够在网络拥堵情况下进行智能分流和调度，提高网络的利用率和性能。
4. 高度可扩展：路由器支持模块化设计，可以根据需要添加不同类型的扩展模块，以满足不同场景下的需求。
三、CISCO Catalyst系列路由器CISCO Catalyst系列路由器主要面向企业和组织内部网络环境，其特点包括：1. 高性能交换：这一系列路由器采用快速交换技术，能够在企业内部网络中快速转发数据包，提供高性能的数据交换能力。
Cisco路由器接口及模块简介本文以思科公司最通用、最典型的路由器型号——Cisco2600系列为例来进行说明。
思科在早期的路由器〔如Cisco2500系列〕中，接口都是固定化设计，从Cisco2600系列起，开始采用模块化设计，局部接口〔接口卡和网络模块〕将由客户按照本身的需要来选购，这使得思科的路由器产物具有极强的升级和扩展能力。
思科公司的Cisco2600系列路由器具有企业级的通用性、集成性和扩展性。
随着企业新应用的呈现，这个系列的模块化布局能适应网络技术的变化，能通过更换接口卡和网络模块进行升级。
Cisco2600系列配置了强大的RISC处置器，能够撑持高级效劳质量〔QoS〕、安然和网络集成等多种效劳。
Cisco2600系列与Cisco1600、1700和3600系列共享模块化接口，为Internet、内部网拜候、语音/数据集成、模拟和数字拨号拜候效劳、VPN拜候、ATM拜候、VLAN以及路由办理等提供全面的解决方案。
这个系列的路由器是目前中小企业使用得最多的路由器型号，完全有能力适应中小企业不竭开展的网络应用需求，虽然它被思科公司定义为“使用在中小企业分支机构里〞，但是对于需求不是很高级的用户往往把它用在网络的核心。
思科的Cisco2600系列包罗：2610、2611、2613、2620、2621、2650、2651〔以上型号思科公司在全球已经遏制出发卖〕和2610XM、2611XM、2612、2620XM、2621XM、2650XM、2651XM、2691〔正在发卖〕〔见图1〕。
表1为正在发卖的Cisco2600XM和2612、2691的接口底子配置。
在Cisco2600系列中，有些接口是固化，而有些接口是模块化设计，被用户选购来安装在广域网接口插槽和网络模块插槽里。
固定化配置的接口有：辅助口〔AUX〕和控制口〔CON〕都各有一个；以态网口〔ETHERNET〕会有一个到两个；令牌环〔TR〕只有在Cisco2612、Cisco2613中有一个。
附录一路由器和交换机产品简介（一）路由器思科公司的产品被网络用户广泛的使用，对它们的典型产品及其特性的了解可对网络设备有一定大致的认识，以下主要对Cisco1800系列、Cisco2600系列、Cisco 2800系列、Cisco 3700 系列模块化和固定配置的路由器产品进行简单介绍。
首先以“S26C-12007XK ”，“CD26-BHP-12.0.7= ”这两个产品型号为例介绍一下Cisco 产品型号名的字母含义：前缀: S -- 预装机箱,无独立介质包装、SF -- 预装机箱,无独立介质包装、SW -- 软盘介质、CD -- 光盘介质。
中间: A -- Enterprise 版本、B -- 包含IP/ IPX/ Apple Talk / DecNet 协议、C -- IP Only 版本、D -- Desktop 版本, 包含IP/IPX、E -- Remote Access Server 版本, 配合多口拨号访问服务、H -- 防火墙特性版本、P -- IP PLUS 特性,如:Easy IP, Multicast Routing, DLSw+ 、L -- IPSEC 56位加密版本、K2 -- IPSEC 3DES 加密, 此项技术目前对中国禁止出口,因此不能定购和升级、N -- APPN 特性版本、R1 -- SNA 特性版本、U -- 支持H.323数据流压缩特性版本、W -- IPSEC 40位加密版本、HY -- 具备IPSEC 56位加密的防火墙特性版本。
后缀: T -- 有修改(patch)的版本、(旧) XK -- 有修改(patch)的版本(新) 、FL26-C-B= Cisco IOS的升级协议. 具备此协议的软件升级是合法的. 注意: 如果同时支持多个特性集, 则相应有多个字母, 如CD26-BHP-12.0.7= 。
1、Cisco 1800系列Cisco 1800系列集成多业务路由器是Cisco 1700系列模块化和固定配置路由器的下一代产品。
Cisco路由器接口及模块简介
本文以思科公司最通用、最典型的路由器型号——Cisco2600系列为例来进行说明。
思科在早期的路由器（如Cisco2500系列）中，接口都是固定化设计，从Cisco2600系列起，开始采用模块化设计，部分接口（接口卡和网络模块）将由客户根据自己的需要来选购，这使得思科的路由器产品具有极强的升级和扩展能力。
思科公司的Cisco2600系列路由器具有企业级的通用性、集成性和扩展性。
随着企业新应用的出现，这个系列的模块化结构能适应网络技术的变化，能通过更换接口卡和网络模块进行升级。
Cisco2600系列配置了强大的RISC处理器，能够支持高级服务质量（QoS）、安全和网络集成等多种服务。
Cisco2600系列与Cisco1600、1700和3600系列共享模块化接口，为Internet、内部网访问、语音/数据集成、模拟和数字拨号访问服务、VPN访问、A TM访问、VLAN以及路由管理等提供全面的解决方案。
这个系列的路由器是目前中小企业使用得最多的路由器型号，完全有能力适应中小企业不断发展的网络应用需求，虽然它被思科公司定义为“使用在中小企业分支机构里”，但是对于需求不是很高级的用户往往把它用在网络的核心。
思科的Cisco2600系列包括：2610、2611、2613、2620、2621、2650、2651（以上型号思科公司在全球已经停止出销售）和2610XM、2611XM、2612、2620XM、2621XM、2650XM、2651XM、2691（正在销售）（见图1）。
表1为正在销售的Cisco2600XM和2612、2691的接口基本配置。
在Cisco2600系列中，有些接口是固化，而有些接口是模块化设计，被用户选购来安装在广域网接口插槽和网络模块插槽里。
固定化配置的接口有：辅助口（AUX）和控制口（CON）都各有一个；以态网口（ETHERNET）会有一个到两个；令牌环（TR）只有在Cisco2612、Cisco2613中有一个。
其它都是接口卡、模块以及模块与接口的组合，下面将分别介绍，我们可以结合看图了解它们在路由器后面板中的位置。
一、普通RJ45接口
1、Auxilliary——辅助口（RJ45）
辅助口一般作为路由器远程MODEM拨号的接口，它是一个异步串行口。
它有以下功能：（1）远程拨号调试功能：AUX串行口可以连接调制解调器，用户可以通过电话拨号方式，对设备进行远程调试。
（2）拨号备份功能：作为主干线路的备份，AUX串行口连接调制解调器，当主线路断掉后，系统会自动启动AUX端口电话拨号连接。
它通过直通双绞线从AUX的RJ45口连接到提供RS232通讯协议接口（一般是DB9）的MODEM，中间要接有一个RJ45到DB9的接口适
配器。
2、Console——控制口（RJ45）
控制口用作为在本地连接到电脑，用电脑进行路由器配置的接口。
从路由器的控制口（RJ45）到电脑的COM1串行通讯端口（DB9）用反序双绞线（交叉线）进行连接，同样的中间要有一个RJ45到DB9的接口适配器。
我们对路由器的第一次配置以及以后的主要配置都是通过这个口来进行。
3、Ethernet——以太局域网口（RJ45）
以太局域网口用来通过直通双绞线连接至局域网的中心交换机，是局域网通往外界广域网的途径。
值得我注意的是，产品代码尾数是1的路由器一般有两个以太局域网口，分别命名为：Ethernet 0和Ethernet 1，如：CISCO2611XM、CISCO2621XM。
4、Token Ring——令牌环局域网口（RJ45）
令牌环局域网口在CISCO2600系列中只有2612和2613两个型号有配置，用来连接至令牌环局域网的令牌环交换机。
显然是为了照顾还存在令牌环这种局域网技术的机构的使用。
在中国，笔者认为，这种局域网技术基本上很少使用。
二、NM (Network Module)——网络模块
网络模块允许Cisco 2600系列被用户定制成适合任何网络服务的需求（没有任何网络模块和广域网接口卡的CISCO2600，这些模块的广泛应用包括：多服务的语音和数据综合，模拟和ISDN拨号，ATM访问，低密度交换，入侵检测，串行设备集成等。
在这些网络模块中有些上面就集成有接口，可直接使用；有些没有接口，只有插槽，需要安上接口卡才能使用；有些既有接口又有插槽，可能按情况不用或选用接口卡。
三、ATM与串行网络模块(需要IOS11.3 (3)T版本或更新版本)
四、局域网/广域网网络模块
当需要更多数的广域接口连接时，以及低密度交换端口时可以采用。
五、ISDN，模拟调制解调器与信道化串行网络模块
拨号连接由一个系列提供综合业务数字网（ISDN）主要速率接口（PRI）基本速率接口（BRI）的网络模块；集成数字调制解调器、模拟调制解调器、高密度的异步接口插槽以及异步/同步串行接口网络模块。
六、语音/传真网络模块
语音网络模块总是与语音接口卡一起使用，它们一起提供在单一模块里集成语音和数据，给用户带来极大的业务优势，比如：IP电话。
在CISCO2600XM系列中能提供从24路到48
路IP电话。
七、报警接口控制器(AIC)网络模块
八、入侵检测系统网络模块
入侵检测系统网络模块是思科集成入侵检测系统网络安全的一部分，这允许机构保护资产和减少操作成本。
它运行思科IDS感应软件，监控来自所有接口的数据流量。
NM-CIDS-K9 思科入侵检测系统网络模块, 20-GB IDE硬盘
九、内容引擎网络模块
思科内容引擎网络模块提供工业级领先的内容转发系统，整合智能缓存和内容路由，能使WAN带宽和IP语音性能得到极大提高。
NM-CE-BP-20G-K9 内容引擎网络模块, 基本性能, 20-GB IDE 硬盘
NM-CE-BP-40G-K9 内容引擎网络模块, 基本性能，40-GB IDE 硬盘
十、WIC((WAN Interface Card)和VWIC(Voice/W AN Interface)—广域网接口卡和语音/广域网接口卡
Cisco 2600系列路由器的广域网接口插槽支持象1端口xDSL 和1-2端口模拟MODEM那样的20个广域网接口卡WIC；还支持单口或双口的多服务VWIC（语音/广域网接口卡）——WAN和VIC的结合，提供了空前的灵活性和多功能性，保护了用户的投资；支持达到T1和E1的速率的T1信道服务单元/数据服务单元或者E1数据服务单元。
VWIC可以仅用于数据，也可以用于渠道化（丢弃与插入）的语音/数据综合应用，来连接PBX（专用分组交换网）或者PSTN（公共电话网），WIC与VWIC是用户广域网连接的主要选择。
1、WIC广域网接口卡
2、VWIC（Voice/WAN）语音/广域网接口卡
十一、语音接口卡（用于语音/传真网络模块的）
十二、AIM (Advanced Integration Module)——高级集成模块
高级集成模块（AIM）为高级服务的集成提供了可扩展性，其中这些服务包括硬件辅助数据压缩、加密、语音和A TM硬件辅助数据压缩，以及加密。
所有的Cisco 2600系列路由器内置有插槽来支持一到两个高级集成模块（AIM）。
AIM使用特定的硬件来制作而成，它不占用路由器的主处理器的资源从而加速了主处理器,引人注意的是它有比软件执行有更高的吞吐能力和高性能。
