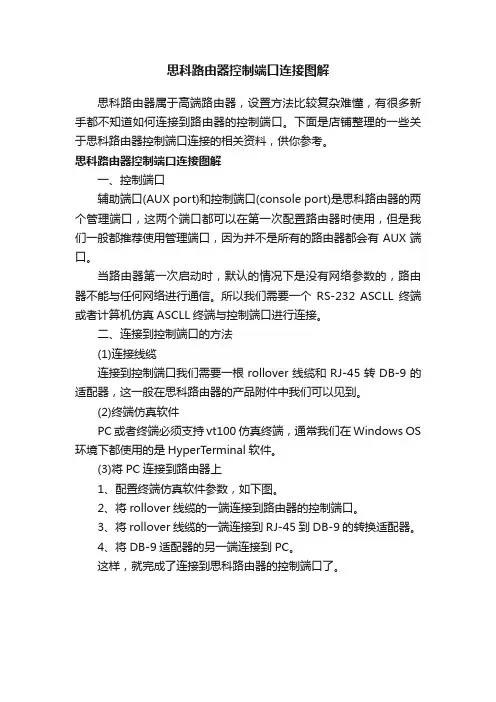

思科路由器控制端口连接图解
思科路由器属于高端路由器，设置方法比较复杂难懂，有很多新手都不知道如何连接到路由器的控制端口。
下面是店铺整理的一些关于思科路由器控制端口连接的相关资料，供你参考。
思科路由器控制端口连接图解
一、控制端口
辅助端口(AUX port)和控制端口(console port)是思科路由器的两个管理端口，这两个端口都可以在第一次配置路由器时使用，但是我们一般都推荐使用管理端口，因为并不是所有的路由器都会有AUX端口。
当路由器第一次启动时，默认的情况下是没有网络参数的，路由器不能与任何网络进行通信。
所以我们需要一个RS-232 ASCLL终端或者计算机仿真ASCLL终端与控制端口进行连接。
二、连接到控制端口的方法
(1)连接线缆
连接到控制端口我们需要一根rollover线缆和RJ-45转DB-9的适配器，这一般在思科路由器的产品附件中我们可以见到。
(2)终端仿真软件
PC或者终端必须支持vt100仿真终端，通常我们在Windows OS 环境下都使用的是HyperTerminal软件。
(3)将PC连接到路由器上
1、配置终端仿真软件参数，如下图。
2、将rollover线缆的一端连接到路由器的控制端口。
3、将rollover线缆的一端连接到RJ-45到DB-9的转换适配器。
4、将DB-9适配器的另一端连接到PC。
这样，就完成了连接到思科路由器的控制端口了。
思科路由器接口及模块思科路由器接口及模块1.介绍1.1 路由器接口的定义路由器接口是指连接路由器与其他设备之间的物理或逻辑连接口，用于传递数据。
1.2 路由器模块的定义路由器模块是指可插拔的组件，用于扩展路由器的功能和性能。
2.路由器接口类型2.1 以太网接口以太网接口是路由器与以太网网络之间的物理接口，通常使用RJ-45接头连接。
2.2 串口接口串口接口用于连接路由器与其他串行设备，如调制解调器或其他路由器。
2.3 USB接口USB接口用于连接外部设备，如存储设备或打印机。
2.4 WAN接口WAN接口用于连接路由器与广域网，通常使用专线或计算机网络线路。
3.路由器模块类型3.1 交换模块交换模块用于提供更多的以太网端口，扩展路由器的局域网连接能力。
3.2 防火墙模块防火墙模块用于增强路由器的安全性，过滤网络流量并阻止未经授权的访问。
3.3 VPN模块VPN模块用于支持虚拟专用网络，实现安全的远程访问和站点之间的互联。
3.4 模块插槽模块插槽用于插入各种不同类型的模块，根据需求进行定制和扩展。
4.法律名词与注释4.1 路由器路由器是一种用于在计算机网络中转发数据包的设备，根据网络地质进行转发决策。
4.2 以太网以太网是一种常用的局域网技术，采用CSMA/CD协议进行数据帧的传输和冲突检测。
4.3 串口串口是一种用于串行数据传输的接口，按照特定协议逐位传输数据。
4.4 USBUSB是一种通用串行总线接口，用于连接计算机与外部设备通信。
4.5 WANWAN是广域网的缩写，用于连接远距离的计算机网络。
附件：本文档未涉及附件。
本文所涉及的法律名词及注释：- 路由器：一种用于在计算机网络中转发数据包的设备，根据网络地质进行转发决策。
- 以太网：一种常用的局域网技术，采用CSMA/CD协议进行数据帧的传输和冲突检测。
- 串口：一种用于串行数据传输的接口，按照特定协议逐位传输数据。
- USB：一种通用串行总线接口，用于连接计算机与外部设备通信。

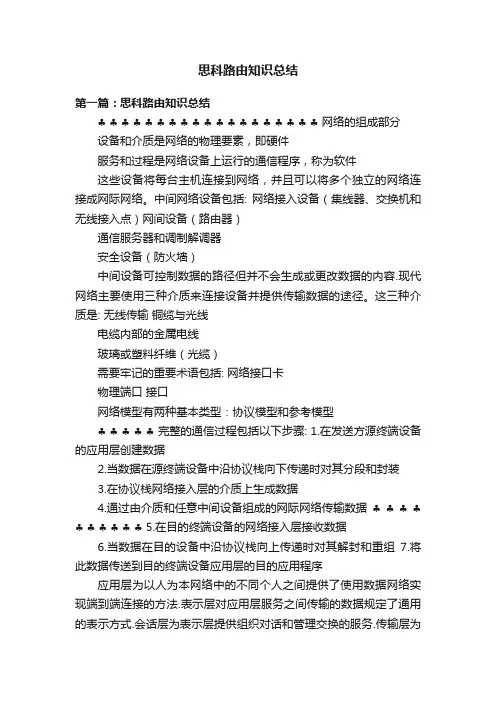

思科路由知识总结第一篇：思科路由知识总结♣♣♣♣♣♣♣♣♣♣♣♣♣♣♣♣♣♣♣网络的组成部分设备和介质是网络的物理要素，即硬件服务和过程是网络设备上运行的通信程序，称为软件这些设备将每台主机连接到网络，并且可以将多个独立的网络连接成网际网络。
中间网络设备包括: 网络接入设备（集线器、交换机和无线接入点）网间设备（路由器）通信服务器和调制解调器安全设备（防火墙）中间设备可控制数据的路径但并不会生成或更改数据的内容.现代网络主要使用三种介质来连接设备并提供传输数据的途径。
这三种介质是: 无线传输铜缆与光线电缆内部的金属电线玻璃或塑料纤维（光缆）需要牢记的重要术语包括: 网络接口卡物理端口接口网络模型有两种基本类型：协议模型和参考模型♣♣♣♣♣完整的通信过程包括以下步骤: 1.在发送方源终端设备的应用层创建数据2.当数据在源终端设备中沿协议栈向下传递时对其分段和封装3.在协议栈网络接入层的介质上生成数据4.通过由介质和任意中间设备组成的网际网络传输数据♣♣♣♣♣♣♣♣♣♣5.在目的终端设备的网络接入层接收数据6.当数据在目的设备中沿协议栈向上传递时对其解封和重组7.将此数据传送到目的终端设备应用层的目的应用程序应用层为以人为本网络中的不同个人之间提供了使用数据网络实现端到端连接的方法.表示层对应用层服务之间传输的数据规定了通用的表示方式.会话层为表示层提供组织对话和管理交换的服务.传输层为终端设备之间的每个通信定义了数据分段、传输和重组服务.网络层为所标识的终端设备直接按通过网络交换一个个数据的片段提供服务.数据链路层协议描述了设备之间通过公共介质.物理层协议描述的机械、电气、功能和操作方法用于激活、维护和停用网络设备之间比特传输使用的物理连接.♣♣数据链路层（MAC）♣网络层(IP)♣协议数据单元（PDU）♣♣应用层提供了网络接口♣应用层帮助人们处理通信，以便通过数据网络传输.♣♣通过以上这些服务器可以知道每一种协议都有各自的服务器，这样在工作的时候提供各自服务器对应的服务。
全面图解路由器接口及连接（图）路由器所在的网络位置比较复杂，既可是内部子网边缘，也可位于内、外部网络边缘。
同时为了实现强大的适用性，它需要连接各种网络，这样，它的接口也就必须多种多样。
对于这些，不要说一般的网络爱好者，就连许多网管人员都无法说清楚。
为此笔者向大家全面介绍路由器的各种接口及连接方法。
本文快速导读接口篇第一页局域网接口第二页广域网接口第三页路由器配置接口连接篇第四页路由器与局域网接入设备之间的连接第五页路由器与Internet接入设备的连接第六页配置端口连接方式一、路由器接口路由器具有非常强大的网络连接和路由功能，它可以与各种各样的不同网络进行物理连接，这就决定了路由器的接口技术非常复杂，越是高档的路由器其接口种类也就越多，因为它所能连接的网络类型越多。
路由器的端口主要分局域网端口、广域网端口和配置端口三类，下面分别介绍。
1. 局域网接口常见的以太网接口主要有AUI、BNC和RJ-45接口，还有FDDI、ATM、千兆以太网等都有相应的网络接口，下面分别介绍主要的几种局域网接口。
（1）A UI端口AUI端口它就是用来与粗同轴电缆连接的接口，它是一种“D”型15针接口，这在令牌环网或总线型网络中是一种比较常见的端口之一。
路由器可通过粗同轴电缆收发器实现与10Base-5网络的连接。
但更多的则是借助于外接的收发转发器（AUI-to-RJ-45），实现与10Base-T以太网络的连接。
当然，也可借助于其他类型的收发转发器实现与细同轴电缆（10Base-2）或光缆（10Base-F）的连接。
AUI接口示意图如图1所示。
此主题相关图片如下：（2）．RJ-45端口RJ-45端口是我们最常见的端口了，它是我们常见的双绞线以太网端口。
因为在快速以太网中也主要采用双绞线作为传输介质，所以根据端口的通信速率不同RJ-45端口又可分为10Base-T网RJ-45端口和100Base-TX网RJ-45端口两类。

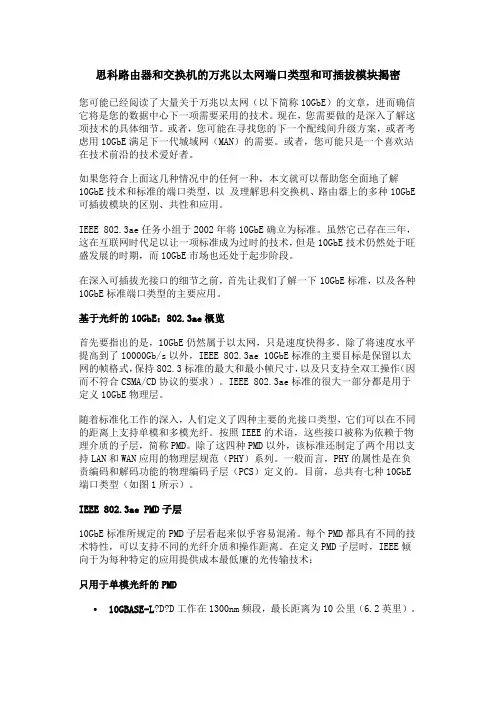

思科路由器和交换机的万兆以太网端口类型和可插拔模块揭密您可能已经阅读了大量关于万兆以太网（以下简称10GbE）的文章，进而确信它将是您的数据中心下一项需要采用的技术。
现在，您需要做的是深入了解这项技术的具体细节。
或者，您可能在寻找您的下一个配线间升级方案，或者考虑用10GbE满足下一代城域网（MAN）的需要。
或者，您可能只是一个喜欢站在技术前沿的技术爱好者。
如果您符合上面这几种情况中的任何一种，本文就可以帮助您全面地了解10GbE技术和标准的端口类型，以及理解思科交换机、路由器上的多种10GbE可插拔模块的区别、共性和应用。
IEEE 802.3ae任务小组于2002年将10GbE确立为标准。
虽然它已存在三年，这在互联网时代足以让一项标准成为过时的技术，但是10GbE技术仍然处于旺盛发展的时期，而10GbE市场也还处于起步阶段。
在深入可插拔光接口的细节之前，首先让我们了解一下10GbE标准，以及各种10GbE标准端口类型的主要应用。
基于光纤的10GbE：802.3ae概览首先要指出的是，10GbE仍然属于以太网，只是速度快得多。
除了将速度水平提高到了10000Gb/s以外，IEEE 802.3ae 10GbE标准的主要目标是保留以太网的帧格式，保持802.3标准的最大和最小帧尺寸，以及只支持全双工操作（因而不符合CSMA/CD协议的要求）。
IEEE 802.3ae标准的很大一部分都是用于定义10GbE物理层。
随着标准化工作的深入，人们定义了四种主要的光接口类型，它们可以在不同的距离上支持单模和多模光纤。
按照IEEE的术语，这些接口被称为依赖于物理介质的子层，简称PMD。
除了这四种PMD以外，该标准还制定了两个用以支持LAN和WAN应用的物理层规范（PHY）系列。
一般而言，PHY的属性是在负责编码和解码功能的物理编码子层（PCS）定义的。
目前，总共有七种10GbE 端口类型（如图1所示）。
IEEE 802.3ae PMD子层10GbE标准所规定的PMD子层看起来似乎容易混淆。

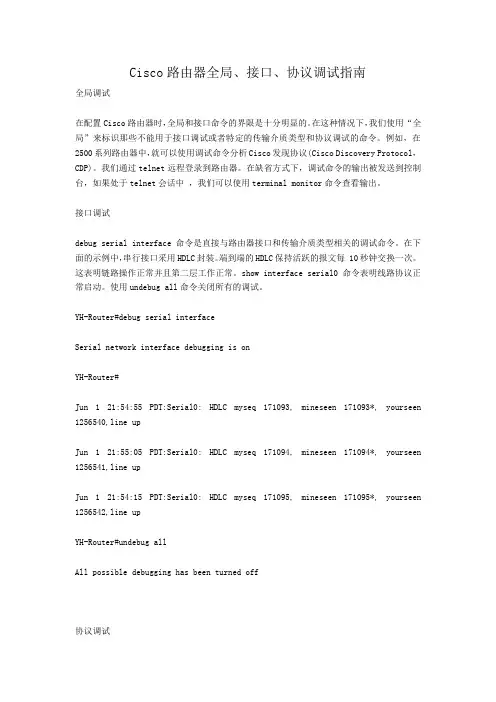

Cisco路由器全局、接口、协议调试指南全局调试在配置Cisco路由器时，全局和接口命令的界限是十分明显的。
在这种情况下，我们使用“全局”来标识那些不能用于接口调试或者特定的传输介质类型和协议调试的命令。
例如，在2500系列路由器中，就可以使用调试命令分析Cisco发现协议(Cisco Discovery Protocol，CDP)。
我们通过telnet远程登录到路由器。
在缺省方式下，调试命令的输出被发送到控制台，如果处于telnet会话中，我们可以使用terminal monitor命令查看输出。
接口调试debug serial interface命令是直接与路由器接口和传输介质类型相关的调试命令。
在下面的示例中，串行接口采用HDLC封装。
端到端的HDLC保持活跃的报文每 10秒钟交换一次。
这表明链路操作正常并且第二层工作正常。
show interface serial0命令表明线路协议正常启动。
使用undebug all命令关闭所有的调试。
YH-Router#debug serial interfaceSerial network interface debugging is onYH-Router#Jun 1 21:54:55 PDT:Serial0: HDLC myseq 171093, mineseen 171093*, yourseen 1256540,line upJun 1 21:55:05 PDT:Serial0: HDLC myseq 171094, mineseen 171094*, yourseen 1256541,line upJun 1 21:54:15 PDT:Serial0: HDLC myseq 171095, mineseen 171095*, yourseen 1256542,line upYH-Router#undebug allAll possible debugging has been turned off协议调试下面我们举协议调试的两个示例。
Cisco路由器接口及模块简介本文以思科公司最通用、最典型的路由器型号——Cisco2600系列为例来进行说明。
思科在早期的路由器（如Cisco2500系列）中，接口都是固定化设计，从Cisco2600系列起，开始采用模块化设计，部分接口（接口卡和网络模块）将由客户根据自己的需要来选购，这使得思科的路由器产品具有极强的升级和扩展能力。
思科公司的Cisco2600系列路由器具有企业级的通用性、集成性和扩展性。
随着企业新应用的出现，这个系列的模块化结构能适应网络技术的变化，能通过更换接口卡和网络模块进行升级。
Cisco2600系列配置了强大的RISC处理器，能够支持高级服务质量（QoS）、安全和网络集成等多种服务。
Cisco2600系列与Cisco1600、1700和3600系列共享模块化接口，为Internet、内部网访问、语音/数据集成、模拟和数字拨号访问服务、VPN访问、A TM访问、VLAN以及路由管理等提供全面的解决方案。
这个系列的路由器是目前中小企业使用得最多的路由器型号，完全有能力适应中小企业不断发展的网络应用需求，虽然它被思科公司定义为“使用在中小企业分支机构里”，但是对于需求不是很高级的用户往往把它用在网络的核心。
思科的Cisco2600系列包括：2610、2611、2613、2620、2621、2650、2651（以上型号思科公司在全球已经停止出销售）和2610XM、2611XM、2612、2620XM、2621XM、2650XM、2651XM、2691（正在销售）（见图1）。
表1为正在销售的Cisco2600XM和2612、2691的接口基本配置。
在Cisco2600系列中，有些接口是固化，而有些接口是模块化设计，被用户选购来安装在广域网接口插槽和网络模块插槽里。
固定化配置的接口有：辅助口（AUX）和控制口（CON）都各有一个；以态网口（ETHERNET）会有一个到两个；令牌环（TR）只有在Cisco2612、Cisco2613中有一个。

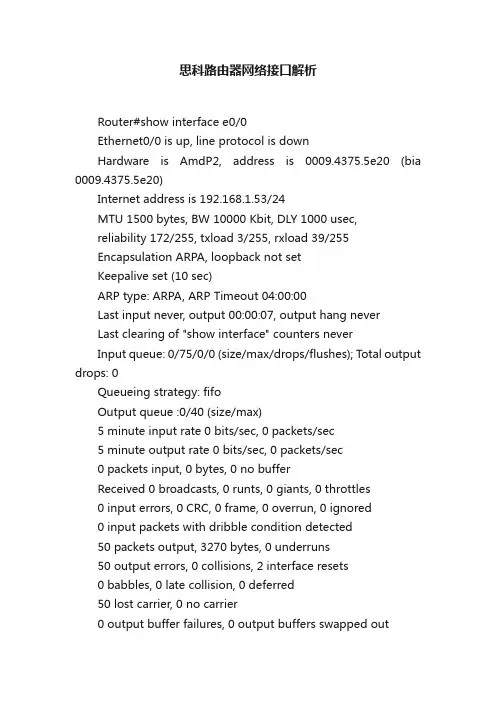

思科路由器网络接口解析Router#show interface e0/0Ethernet0/0 is up, line protocol is downHardware is AmdP2, address is 0009.4375.5e20 (bia 0009.4375.5e20)Internet address is 192.168.1.53/24MTU 1500 bytes, BW 10000 Kbit, DLY 1000 usec,reliability 172/255, txload 3/255, rxload 39/255Encapsulation ARPA, loopback not setKeepalive set (10 sec)ARP type: ARPA, ARP Timeout 04:00:00Last input never, output 00:00:07, output hang neverLast clearing of "show interface" counters neverInput queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0Queueing strategy: fifoOutput queue :0/40 (size/max)5 minute input rate 0 bits/sec, 0 packets/sec5 minute output rate 0 bits/sec, 0 packets/sec0 packets input, 0 bytes, 0 no bufferReceived 0 broadcasts, 0 runts, 0 giants, 0 throttles0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored0 input packets with dribble condition detected50 packets output, 3270 bytes, 0 underruns50 output errors, 0 collisions, 2 interface resets0 babbles, 0 late collision, 0 deferred50 lost carrier, 0 no carrier0 output buffer failures, 0 output buffers swapped out(1) 接口和活动状态在上面的显示中，内容表示硬件接口是活动的，而处理行协议的软件过程相信次接口可用。
思科接口卡和模块产品详解鑫海网络商城 / 2008-04-08广域网网络模块/接口卡产品编号Cable HWICHWIC-CABLE-D-2 单端口基于DOCSIS的cableHWIC-CABLE-E/J-2 单端口基于Euro/J-DOCSIS 2.0的cable串行和异步HWIC HWIC-4T 4 端口串行高速WAN 接口卡HWIC-4A/S 4 端口异步/ 同步高速WAN接口卡HWIC-8A 8 端口异步高速WAN 接口卡HWIC-16A 16端口异步高速WAN 接口卡HWIC-8A/S-232 8 端口异步/ 同步高速WAN接口卡串行WICWIC-1T 单端口串行WICWIC-2T 双端口串行WIC带CSU/DSU的T1 WIC WIC-1DSU-T1-V2 单端口T1接口卡，带CSU/DSU BRI WIC WIC-1B-S/T-V3 单端口ISDN WICSHDSL HWICHWIC-2SHDSL G.SHDSL接口卡HWIC-4SHDSL G.SHDSL接口卡对称高比特率DSL WIC WIC-1SHDSL-V3 单端口G.SHDSL接口卡ADSL2和ADSL2 HWICHWIC-1ADSL 单端口非对称数字用户线路HWICHWIC-ADSL-B/STADSL WIC WIC-1ADSL 单端口非对称数字用户线路WICWIC-1ADSL-DG 单端口非对称数字用户线路WIC，带Dying Gasp支持WIC-1ADSL-I-DG 单端口ADSL over ISDN WIC，带Dying Gasp 支持V.90调制解调器WIC WIC-1AM 单端口模拟调制解调器HWICWIC-2AM 2端口模拟调制解调器HWIC3G无线HWICHWIC-3G-CDMAHWIC-3G-GSM网络模块/接口卡产品编号T3/E3网络模块(纯信道)NM-1T3/E3 单端口透明通道T3/E3 网络模块串行连接网络模块NM-1HSSI 单端口HSSI 网络模块NM-4T 4 端口串行网络模块NM-4A/S 4 端口异步/ 同步串行网络模块NM-8A/S 8 端口异步/ 同步串行网络模块NM-16A/S 16 端口异步/ 同步串行网络模块NM-16A- 16 端口异步网络模块NM-32A 32 端口异步网络模块ISDN PRI网络模块(第三代)NM-1CE1T1-PRI 单端口通道化E1/T1 ISDN PRI 网络模块NM-2CE1T1-PRI 2端口通道化E1/T1 ISDN PRI 网络模块ISDN BRI网络模块NM-4B-S/T 4 端口ISDN-BRI 网络模块NM-4B-U 4 端口ISDN-BRI 网络模块，带NT-1 NM-8B-S/T 8 端口ISDN-BRI 网络模块NM-8B-U 8端口ISDN-BRI 网络模块，带NT-1ATM OC-3 网络模块(第二代)NM-1A-OC3-POM 单端口ATM OC3接口模块，支持POM和SFPATM OC-3网络模块(第一代)NM-1A-OC3MM 单端口OC3 ATM 多模光纤网络模块NM-1A-OC3SMI单端口OC3 ATM 单模中距离光纤网络模块NM-1A-OC3SML单端口OC3 ATM 单模远距离光纤网络模块DS3/E3 ATM网络模块NM-1A-T3 单端口DS3 ATM网络模块NM-1A-E3单端口E3 ATM 网络模块ATM AIM (内部插槽)AIM-ATM ATM支持模块IP网络模块上的电路仿真NM-CEM-4TE1 4端口T1/E1电路仿真模块NM-CEM-4SER 4 串口电路仿真模块数字调制解调器网络模块NM-6DM 6 端口数字调制解调器网络模块NM-12DM 12端口数字调制解调器网络模块NM-18DM 18端口数字调制解调器网络模块NM-24DM 24端口数字调制解调器网络模块NM-30DM 端口数字调制解调器网络模块MMTL-3600 管理调制解调器的软件license MICA-6MOD 6 个数字调制解调器升级V.92模拟调制解调器网络模块NM-8AM-V2 8 端口模拟调制解调器网络模块，带V.92NM-16AM-V2 16端口模拟调制解调器网络模块，带V.92 IP VSAT卫星网络模块NM-1VSAT-GILAT IP VSAT卫星网络模块局域网网络模块/ 接口卡产品编号快速以太网HWICHWIC-1FE 1端口快速以太口WAN模块HWIC-2FE 2端口快速以太口WAN模块以太网交换机HWICHWIC-4ESW 4 端口10/100 交换机HWICHWIC-D-9ESW 9 端口10/100 交换机HWIC以太网交换机业务模块NME-16ES-1G-P 16端口以太交换服务模块，支持POE，带1个RJ45的10/100/1000以太网口NME-X-23ES-1G-P 23端口以太交换服务模块，支持POE，带1个RJ45语音（集中自动信息记帐）功能VIC-4FXS/DID 4 端口FXS语音/ 传真接口卡BRI语音接口卡(第二代)VIC2-2BRI-NT/TE 2 端口BRI语音/传真接口卡T1/E1语音接口卡(第二代)VWIC2-1MFT-T1/E1单端口第二代T1/E1Multiflex 中继语音/WAN接口卡VWIC2-2MFT-T1/E1 2端口第二代T1/E1Multiflex 中继语音/WAN接口卡T1/E1语音接口卡(第一代)VWIC-1MFT-T1 单端口RJ-48 Multiflex中继T1 语音/WICVWIC-2MFT-T1 2端口RJ-48 Multiflex中继T1 语音/WICVWIC-2MFT-T1-DI 2 端口RJ-48 Multiflex 中继T1语音/WIC，支持上行功能VWIC-1MFT-E1 单端口RJ-48 Multiflex中继E1 语音/WICVWIC-2MFT-E1 2端口RJ-48 Multiflex中继E1 语音/WICVWIC-2MFT-E1-DI 2 端口RJ-48 Multiflex中继E1语音/WIC，带上行功能网络模块/接口卡产品编号模拟/BRI语音网络模块(第二代)NM-HD-1V 单插槽IP通信语音/传真网络模块NM-HD-2V 2插槽IP通信语音/传真网络模块NM-HD-2VE 双插槽IP通信增强语音/传真网络模块高密度模拟语音网络模块NM-HDA-4FXS 高密度模拟语音/传真网络模块，带4FXS高密度数字/模拟语音网络模块NM-HDV2 高密度模拟语音/传真网络模块NM-HDV2-1T1/E1高密度模拟语音/传真网络模块,带1个E1/T1端口NM-HDV2-2T1/E1高密度模拟语音/传真网络模块,带1个E1/T1端口网络模块/接口卡产品编号语音基板扩展模块EVM-HD-8FXS/DID 高密度模拟和数字扩展模块，用于语音和传真，带8个可针对FXS 或DID 信令分别配置的端口EVM-HD模拟/BRI扩展模块EVM-HDA-8FXS 高密度模拟语音/传真网络模块，带8FXSEM-HDA-6FXO 6 端口FXO 语音和传真扩展模块EM-HDA-3FXS/4FXO 3 端口FXS 和4 端口FXO语音和传真扩展模块EM-4BRI-NT/TE 4端口语音和传真扩展模块NM-HAD模拟/BRI 扩展模块EM-HDA-8FXS 8 端口语音/ 传真扩展模块FXS EM-HDA-4FXO 4 端口FXO 语音和传真扩展模块EM2-HDA-4FXO 4 端口FXO 语音和传真扩展模块语音高级集成模块AIM-VOICE-30 AIM语音模块AIM-ATM-VOICE-30 AIM语音/ATM模块Return to Top安全性网络模块/接口卡产品编号面向集成多业务路由器的NAC 网络模块NME-NAC-K9 NAC网络模块NACNM-50-K9 NAC网络模块license-50用户NACNM-100-K9 NAC网络模块license-100用户NACNM-50UL= NAC网络模块升级license- 从50到100入侵防御系统高级集成模块AIM-IPS-K9 入侵防御系统高级集成模块面向ISR的USB eToken MEMUSB-64FT 64M的USB eToken MEMUSB-128FT 128M的USB eToken MEMUSB-256FT 256M的USB eTokenAIM-VPN PLUS-VPN加速卡AIM-VPN/BPII PLUSAIM-VPN/EPII PLUSAIM-VPN/HPII PLUSAIM-VPN/SSL-VPN加速卡AIM-VPN/SSL-1 AIM-VPN/SSL-2 AIM-VPN/SSL-3IDS网络模块NM-CIDS IDS网络模块Security Device Manager SDM 安全设备管理无线网络模块/接口卡产品编号3G WWAN HWIC HWIC-3G-GSM GSM 3G 模块HWIC-3G-CDMA-V CDMA的3G模块HWIC-3G-CDMA-S CDMA的3G模块无线局域网AP HWICHWIC-AP-G-x 802.11 B/G 接入点HWICHWIC-AP-AG-x 802.11 A/B/G 接入点HWIC无线局域网控制器模块NM-AIR-WLC6-K9 无线网络控制模块，可管理6个接入点NME-AIR-WLC8-K9 无线网络控制模块，可管理8个接入点NME-AIR-WLC12-K9无线网络控制模块，可管理12个接入点IP VSAT卫星网络模块NM-1VSAT-GILAT IP VSAT卫星网络模块Ret应用–业务网络模块/接口卡产品编号面向分支机构路由器的内容引NM-CE-BP 内容引擎网络模块擎网络模块面向分支机构路由器的网络分析模块NM-NAM 网络分析模块应用导向网络模块NM-AON-K9 应用导向网络模块数据压缩AIM AIM-COMPR4 16Mbps数据压缩集成模块语音应用模块AIM-CUE NM-CUE NM-CUE-EC广域应用业务(WAAS)模块NME-WAE-302-K9 广域网加速模块，80G/512MNME-WAE-502-K9 广域网加速模块，120G/1G Return to TopEoS/EoL模块网络模块/接口卡产品编号思科AIM-VPN-II-PLUS模块AIM-VPN/BPII-PLUS, AIM-VPN/BPII-PLUS=, AIM-VPN/EPII-PLUS, AIM-VPN/EPII-PLUS=, AIM-VPN/HPII-PLUS, AIM-VPN/HPII-PLUS=思科1端口DS3和1端口E3 ATM网络模块NM-1A-E3, NM-1A-E3=, NM-1A-T3, NM-1A-T3= 1端口POTS ADSL和ISDN ADSL广域网接口卡，带Dying GaspWIC-1ADSL-DG, WIC-1ADSL-I-DG思科2600/3600/3700系列ATM OC-3 155-Mbps 网络模块NM-1A-OC3MM, NM-1A-OC3MM=, NM-1A-OC3MM-EP, NM-1A-OC3MM-EP=, NM-1A-OC3SMI,NM-1A-OC3SMI=, NM-1A-OC3SMI-EP,NM-1A-OC3SMI-EP=, NM-1A-OC3SML,NM-1A-OC3SML=, NM-1A-OC3SML-EP, NM-1A-OC3SML-EP=1端口和2端口T1/E1多路传输语音/广域网接口卡VWIC-1MFT-E1 VWIC-1MFT-T1 VWIC-1MFT-G703VWIC-2MFT-E1 VWIC-2MFT-T1 VWIC-2MFT-E1-DI VWIC-2MFT-T1-DI VWIC-2MFT-G703对称高比特率DSL WIC WIC-1SHDSL, WIC-1SHDSL-V225Mbps ATM网络模块NM-1ATM-25IMA网络模块NM-4T1-IMA, NM-4E1-IMA, NM-8T1-IMA, NM-8E1-IMA ISDN PRI 网络模块(第二代)NM-1CT1, 2CT1NM-1CT1-CSU, 2CT1-CSU, NM-1CE1B, 2CE1-BISDN PRI 网络模块(第一代)NM-1FE1CT1, NM1FE2CT1, NM-1FE1CT1-CSU, NM-1FE2CT1-CSU, NM-1FE1CE1B, NM-1FE2CE1B, NM-1FE1CE1U, NM-1FE2CE1UV.92模拟调制解调器网络模块NM-8AM-J, NM-16AM-J NM-HDV DSP模块PVDM-12模拟语音接口卡(第一代)VIC-2FXS, VIC-2FXO, VIC-2FXO-EU,VIC-2FXO-M1/M2/M3, VIC-2E/M, VIC-2DID, VIC-2CAMABRI语音接口卡(第一代)VIC-2BRI-S/T-TE, VIC-2BRI-NT/TE J1语音接口卡VIC-1J1模拟/BRI语音网络模块(第一代)NM-1V, NM-2V数字T1/E1语音网络模块NM-HDV-1T1-12, NM-HDV-1T1-24, NM-HDV-1T1-24E, NM-HDV-2T1-48, NM-HDV-1E1-12, NM-HDV-1E1-30, NM-HDV-1E1-30E, NM-HDV-2E1-60数字J1 语音网络模块NM-HDV-1J1-30, NM-HDV-1J1-30EDSP群集网络模块NM-HDV-FARM-C36, NM-HDV-FARM-C54,NM-HDV-FARM-C90数据压缩AIM AIM-COMPR2-V2报警监控和远程控制网络模块NM-AIC-64以太网网络模块NM-1FE-FX NM-1FE-TX NM-1ENM-4EVPN/加密AIM AIM-VPN/HPII, AIM-VPN/EPII, AIM-VPN/BPII VPN/加密AIM AIM-VPN/HP, AIM-VPN/EP, AIM-VPN/BP带CSU/DSU的T1 WIC WIC-1DSU-T1, WIC-1DSU-56K4ISDN BRI WIC WIC-1B-S/T。
Cisco Wireless LAN Controller (WLC) 接口Interfaces详解默认的四个接口management, AP-manager, virtual, and service-portmanagement接口：用于管理WLC、与AAA服务器通讯，通过Layer 2 LWAPP管理瘦APs，此IP可ping通，可以设置备份端口；AP-manager接口：通过Layer 3 LWAPP管理瘦APs，此IP不可ping通，不可以设置备份端口，需要为每个使用的端口建立一个AP-manager接口（建立Interfaces并选中Enable Dynamic AP Management）；virtual接口：用来Layer 3认证（如Web认证）等，需要配置一个无效的地址，就是根本不存在网络中的地址，如1.1.1.1；上面这3个接口物理上都是通过Distribution system ports端口来传输的，4400 Series 上为Gigabit Ethernet，4404有4个，4402有2个。
WLC是Cisco收购Airespace的产品，CLI和其他Cisco产品不太一样，GUI管理起来更方便，service-port就是专门用来连接本地计算机管理的。
cisco controller 的接口(根据手册翻译的)Management Interface:是一个默认的接口，主要作用是带内（in-band）管理controller和连接企业内部的服务器比如AAA server。
它是controller 上始终可以ping的带内管理IP地址。
管理接口也使用2层通信和AP进行通信，他必须指派系统端口1，但是可以映射到一个备份端口，如果需要还可以还可以分配给WLANs。
它可以和ap－manager接口在同一个vlan或者IP子网。
但是management接口也可是通过其它distribution system ports通信：发送信息通过2层网络自动发现，并且通过所有distribution system ports和其它Controller通信。
认识思科路由器接口及模块认识思科路由器接口及模块
1.接口的概述
1.1 什么是接口
1.2 接口的作用
1.3 接口的分类
2.路由器接口种类
2.1 以太网接口
2.2 串行接口
2.3 网络接口卡（NIC）接口
2.4 无线接口
2.5 其他特殊接口
3.接口模块的介绍
3.1 接口模块的作用
3.2 接口模块的安装与配置
4.接口配置命令
4.1 接口激活与停用命令
4.2 接口描述命令
4.3 接口IP地质配置命令
4.4 接口速率和双工模式配置命令
4.5 接口带宽分配命令
5.接口状态检查与故障排除
5.1 检查接口状态的命令
5.2 故障排除的常见方法
6.附件
附件1、思科路由器接口配置示例
附件2、接口配置常见问题解决方案
法律名词及注释:
1.接口: 在计算机网络中，接口是指不同硬件或软件之间的连接点，用于数据在这些设备之间的传输和交换。
2.以太网: 一种计算机局域网技术，基于IEEE 802.3标准，用于在局域网内进行数据通信。
3.串行接口: 一种用于数据传输的接口，将数据位按照顺序依次传送，比如串行端口、串行总线等。
4.网络接口卡（NIC）: 用于将计算机与网络连接的硬件设备，负责将计算机的数据转换为网络可以识别的信号。
5.无线接口: 用于无线通信的接口，常见的有Wi-Fi、蓝牙等无线接口。
6.思科路由器: 思科公司生产的一种网络设备，用于在不同网络之间传递和转发数据包。
本文档涉及附件：附件1、思科路由器接口配置示例，附件2、接口配置常见问题解决方案。
思科路由器的接口类型繁多，要认识并能正确采购而且能正确使用它是一件有挑战意义的事情。
本文以思科公司最通用、最典型的路由器型号——Cisco2600系列为例来进行说明。
思科在早期的路由器(如Cisco2500系列)中，接口都是固定化设计，从Cisco2600系列起，开始采用模块化设计，部分接口(接口卡和网络模块)将由客户根据自己的需要来选购，这使得思科的路由器产品具有极强的升级和扩展能力。
思科公司的Cisco2600系列路由器具有企业级的通用性、集成性和扩展性。
随着企业新应用的出现，这个系列的模块化结构能适应网络技术的变化，能通过更换接口卡和网络模块进行升级。
Cisco2600系列配置了强大的RISC处理器，能够支持高级服务质量(QoS)、安全和网络集成等多种服务。
Cisco2600系列与Cisco1600、1700和3600系列共享模块化接口，为Internet、内部网访问、语音/数据集成、模拟和数字拨号访问服务、VPN访问、ATM访问、VLAN以及路由管理等提供全面的解决方案。
这个系列的路由器是目前中小企业使用得最多的路由器型号，完全有能力适应中小企业不断发展的网络应用需求，虽然它被思科公司定义为“使用在中小企业分支机构里”，但是对于需求不是很高级的用户往往把它用在网络的核心。
思科的Cisco2600系列包括：2610、2611、2613、2620、2621、2650、2651(以上型号思科公司在全球已经停止出销售)和2610XM、2611XM、2612、2620XM、2621XM、2650XM、2651XM、2691(正在销售)(见图1)。
表1为正在销售的Cisco2600XM和2612、2691的接口基本配置。
在Cisco2600系列中，有些接口是固化，而有些接口是模块化设计，被用户选购来安装在广域网接口插槽和网络模块插槽里。
固定化配置的接口有：辅助口(AUX)和控制口(CON)都各有一个;以态网口(ETHERNET)会有一个到两个;令牌环(TR)只有在Cisco2612、Cisco2613中有一个。
Cisco路由器接口及模块简介本文以思科公司最通用、最典型的路由器型号——Cisco2600系列为例来进行说明。
思科在早期的路由器（如Cisco2500系列）中，接口都是固定化设计，从Cisco2600系列起，开始采用模块化设计，部分接口（接口卡和网络模块）将由客户根据自己的需要来选购，这使得思科的路由器产品具有极强的升级和扩展能力。
思科公司的Cisco2600系列路由器具有企业级的通用性、集成性和扩展性。
随着企业新应用的出现，这个系列的模块化结构能适应网络技术的变化，能通过更换接口卡和网络模块进行升级。
Cisco2600系列配置了强大的RISC处理器，能够支持高级服务质量（QoS）、安全和网络集成等多种服务。
Cisco2600系列与Cisco1600、1700和3600系列共享模块化接口，为Internet、部网访问、语音/数据集成、模拟和数字拨号访问服务、VPN访问、ATM访问、VLAN以及路由管理等提供全面的解决方案。
这个系列的路由器是目前中小企业使用得最多的路由器型号，完全有能力适应中小企业不断发展的网络应用需求，虽然它被思科公司定义为“使用在中小企业分支机构里”，但是对于需求不是很高级的用户往往把它用在网络的核心。
思科的Cisco2600系列包括：2610、2611、2613、2620、2621、2650、2651（以上型号思科公司在全球已经停止出销售）和2610XM、2611XM、2612、2620XM、2621XM、2650XM、2651XM、2691（正在销售）（见图1）。
表1为正在销售的Cisco2600XM和2612、2691的接口基本配置。
在Cisco2600系列中，有些接口是固化，而有些接口是模块化设计，被用户选购来安装在广域网接口插槽和网络模块插槽里。
固定化配置的接口有：辅助口（AUX）和控制口（CON）都各有一个；以态网口（ETHERNET）会有一个到两个；令牌环（TR）只有在Cisco2612、Cisco2613中有一个。
思科路由器的接口类型繁多，要认识并能正确采购而且能正确使用它是一件有挑战意义的事情。
本文以思科公司最通用、最典型的路由器型号——Cisco2600系列为例来进行说明。
思科在早期的路由器(如Cisco2500系列)中，接口都是固定化设计，从Cisco2600系列起，开始采用模块化设计，部分接口(接口卡和网络模块)将由客户根据自己的需要来选购，这使得思科的路由器产品具有极强的升级和扩展能力。
思科公司的Cisco2600系列路由器具有企业级的通用性、集成性和扩展性。
随着企业新应用的出现，这个系列的模块化结构能适应网络技术的变化，能通过更换接口卡和网络模块进行升级。
Cisco2600系列配置了强大的RISC处理器，能够支持高级服务质量(QoS)、安全和网络集成等多种服务。
Cisco2600系列与Cisco1600、1700和3600系列共享模块化接口，为Internet、内部网访问、语音/数据集成、模拟和数字拨号访问服务、VPN访问、ATM访问、VLAN以及路由管理等提供全面的解决方案。
这个系列的路由器是目前中小企业使用得最多的路由器型号，完全有能力适应中小企业不断发展的网络应用需求，虽然它被思科公司定义为“使用在中小企业分支机构里”，但是对于需求不是很高级的用户往往把它用在网络的核心。
（注－）思科的Cisco2600系列包括：2610、2611、2613、2620、2621、2650、2651(以上型号思科公司在全球已经停止出销售)和2610XM、2611XM、2612、2620XM、2621XM、2650XM、2651XM、2691(正在销售)(见图1)。
表1为正在销售的Cisco2600XM和2612、2691的接口基本配置。
在Cisco2600系列中，有些接口是固化，而有些接口是模块化设计，被用户选购来安装在广域网接口插槽和网络模块插槽里。
固定化配置的接口有：辅助口(AUX)和控制口(CON)都各有一个;以态网口(ETHERNET)会有一个到两个;令牌环(TR)只有在Cisco2612、Cisco2613中有一个。
其它都是接口卡、模块以及模块与接口的组合，下面将分别介绍，我们可以结合看图1了解它们在路由器后面板中的位置。
一、普通RJ45接口1、Auxilliary——辅助口(RJ45)辅助口一般作为路由器远程MODEM拨号的接口，它是一个异步串行口。
它有以下功能：(1)远程拨号调试功能：AUX串行口可以连接调制解调器，用户可以通过电话拨号方式，对设备进行远程调试。
(2)拨号备份功能：作为主干线路的备份，AUX串行口连接调制解调器，当主线路断掉后，系统会自动启动AUX端口电话拨号连接。
它通过直通双绞线从AUX的RJ45口连接到提供RS232通讯协议接口(一般是DB9)的MODEM，中间要接有一个RJ45到DB9的接口适配器(见图2)。
2、Console——控制口(RJ45)控制口用作为在本地连接到电脑，用电脑进行路由器配置的接口。
从路由器的控制口(RJ45)到电脑的COM1串行通讯端口(DB9)用反序双绞线(交叉线)进行连接，同样的中间要有一个RJ45到DB9的接口适配器(见图3)。
我们对路由器的第一次配置以及以后的主要配置都是通过这个口来进行。
3、Ethernet——以太局域网口(RJ45)以太局域网口用来通过直通双绞线连接至局域网的中心交换机，是局域网通往外界广域网的途径。
值得我注意的是，产品代码尾数是1的路由器一般有两个以太局域网口，分别命名为：Ethernet 0和Ethernet 1，如：CISCO2611XM、CISCO2621XM。
4、Token Ring——令牌环局域网口(RJ45)令牌环局域网口在CISCO2600系列中只有2612和2613两个型号有配置，用来连接至令牌环局域网的令牌环交换机。
显然是为了照顾还存在令牌环这种局域网技术的机构的使用。
在中国，笔者认为，这种局域网技术基本上很少使用。
二、NM (Network Module)——网络模块,(包括表2——表6)网络模块允许Cisco 2600系列被用户定制成适合任何网络服务的需求(没有任何网络模块和广域网接口卡的CISCO2600，(见图4)。
这些模块的广泛应用包括：多服务的语音和数据综合，模拟和ISDN拨号，ATM访问，低密度交换，入侵检测，串行设备集成等。
在这些网络模块中有些上面就集成有接口，可直接使用;有些没有接口，只有插槽，需要安上接口卡才能使用;有些既有接口又有插槽，可能按情况不用或选用接口卡。
三、ATM与串行网络模块 (需要 IOS11.3 (3)T版本或更新版本)(见表2)产品代号描述NM-4T1-ATM 包含 IMA的4端口T1 ATM网络模块NM-4E1-ATM 包含 IMA的4端口E1 ATM网络模块NM-8T1-ATM 包含 IMA的8端口T1 ATM网络模块NM-8E1-ATM 包含 IMA的8端口E1 ATM网络模块NM-1A-T3 1端口 DS3 ATM 网络模块NM-1A-E3 1端口 E3 ATM 网络模块NM-16A 16端口高密度异步网络模块NM-32A 32端口高密度异步网络模块NM-4A/S 4端口低速(128 Kbps 最大)异步/同步串行网络模块NM-8A/S 8端口低速(128 Kbps 最大)异步/同步串行网络模块四、局域网/广域网网络模块(见表3)当需要更多数的广域接口连接时，以及低密度交换端口时可以采用。
产品代号描述NM-2W 含两个广域网接口卡插槽网络模块 (见图5)NM-1E1端口以太网网络模块NM-4E4端口以太网网络模块NM-1ATM-25 1端口ATM 25Mbps网络模块五、ISDN，模拟调制解调器与信道化串行网络模块(见表4)拨号连接由一个系列提供综合业务数字网(ISDN)主要速率接口(PRI)基本速率接口(BRI)的网络模块;集成数字调制解调器、模拟调制解调器、高密度的异步接口插槽以及异步/同步串行接口网络模块。
产品代号描述NM-1CT11端口通道化T1/ISDN PRI 网络模块 (见图6)NM-1CT1-CSU 包含有 CSU(信道服务单元)的1端口通道化T1/ISDN PRI网络模块NM-2CT12端口通道化T1/ISDN PRI网络模块NM-2CT1-CSU 包含有 CSU(信道服务单元)的2端口通道化T1/ISDN PRI网络模块NM-1CE1B 1端口通道化平衡E1/ISDN PRI 网络模块NM-1CE1U 1端口通道化非平衡E1/ISDN PRI 网络模块NM-2CE1B 2端口通道化平衡E1/ISDN PRI 网络模块NM-2CE1U 2端口通道化非平衡E1/ISDN PRI 网络模块NM-4B-S/T 4端口ISDN BRI网络模块(S/T接口)NM-4B-U包含有 NT1的4端口ISDN BRI网络模块 (U接口)NM-8B-S/T 8端口ISDN BRI网络模块(S/T接口) (见图7)NM-8B-U包含有 NT1的8端口ISDN BRI网络模块 (U接口)NM-8AM 8路模拟modem 网络模块NM-16AM 16路模拟modem 网络模块六、语音/传真网络模块(见表5)语音网络模块总是与语音接口卡一起使用，它们一起提供在单一模块里集成语音和数据，给用户带来极大的业务优势，比如：IP电话。
在CISCO2600XM系列中能提供从24路到48路IP电话。
产品代号描述NM-HDV-1T1-1212信道 T1高密度语音/传真网络模块NM-HDV-1E1-1212信道 E1高密度语音/传真网络模块NM-HDV-1T1-2424信道 T1高密度语音/传真网络模块NM-HDV-1T1-24E 24信道T1增强高密度语音/传真网络模块NM-HDV-1E1-3030信道 E1高密度语音/传真网络模块NM-HDV-1E1-30E 30信道E1强高密度语音/传真网络模块NM-HDV-2T1-4848信道T1高密度语音/传真网络模块NM-HDV-2E1-60 60信道E1强高密度语音/传真网络模块NM-1V 1槽语音/传真网络模块NM-2V 2槽语音/传真网络模块(见图8)NM-16ESW-PWR包含有电源卡的 16端口10/100以太网交换网络模块NM-16ESW16端口 10/100 以太网交换网络模块EM-HAD-8FXS 8 端口语音/传真扩展网络模块FXSNM-HAD-4FXS 高密度模拟语音 /传真网络模块(有4 FXS)EM-HAD-4FXO4 端口语音/传真扩展网络模块 FXONM-HDV-1J1-30 1端口30信道J1高密度语音模块NM-HDV-1J1-30E1端口30增强信道J1高密度语音模块七、报警接口控制器 (AIC)网络模块(见表6)产口代号描述NM-AIC-64 报警监控和控制网络模块 (见图 9)八、入侵检测系统网络模块(见表7)入侵检测系统网络模块是思科集成入侵检测系统网络安全的一部分，这允许机构保护资产和减少操作成本。
它运行思科IDS感应软件，监控来自所有接口的数据流量。
NM-CIDS-K9 思科入侵检测系统网络模块 , 20-GB IDE硬盘 (见图10)九、内容引擎网络模块(见表8)思科内容引擎网络模块提供工业级领先的内容转发系统，整合智能缓存和内容路由，能使WAN带宽和IP语音性能得到极大提高。
NM-CE-BP-20G-K9 内容引擎网络模块 , 基本性能, 20-GB IDE 硬盘(见图11)NM-CE-BP-40G-K9 内容引擎网络模块 , 基本性能，40-GB IDE 硬盘十、WIC((WAN Interface Card)和VWIC(Voice/WAN Interface)—广域网接口卡和语音/广域网接口卡Cisco 2600系列路由器的广域网接口插槽支持象1端口xDSL 和1-2端口模拟MODEM 那样的20个广域网接口卡WIC;还支持单口或双口的多服务VWIC(语音/广域网接口卡)——WAN和VIC的结合，提供了空前的灵活性和多功能性，保护了用户的投资;支持达到T1和E1的速率的T1信道服务单元/数据服务单元或者E1数据服务单元。
VWIC可以仅用于数据，也可以用于渠道化(丢弃与插入)的语音/数据综合应用，来连接PBX(专用分组交换网)或者PSTN(公共电话网)，WIC与VWIC是用户广域网连接的主要选择。
1、WIC广域网接口卡(见表9)产口代号描述WIC-1DSU-T1 T1 CSU/DSU(信道服务单元/数据服务单元)广域网接口卡WIC-1DSU-56K 1端口四线 56/64 Kbps CSU/DSU广域网接口卡WIC-1T 1端口高速串行广域网接口卡(见图12)WIC-2T 2端口高速串行广域网接口卡(见图13)WIC-2A/S 2端口异步/同步串行广域网接口卡WIC-1B-S/T1端口ISDN BRI广域网接口卡WIC-1B-U 1端口 ISDN BRI (含有NT1)广域网接口卡WIC-1AM 1端口模拟Modem 广域网接口卡WIC-2AM2端口模拟Modem 广域网接口卡WIC-ADSL 1端口ADSL广域网接口卡WIC-1SHDSL 1端口G.SHDSL广域网接口卡2、VWIC(Voice/WAN)语音/广域网接口卡(见表10)产品代号描述VWIC-1MFT-T1 1端口T1/分离 T1 弹性Trunk语音/广域网接口卡 (含有CSU/DSU)VWIC-2MFT-T1 2端口T1/分离 T1弹性Trunk语音/广域网接口卡 (含有CSU/DSU)(见图14)VWIC-2MFT-T1-DI 2端口 T1/分离 T1弹性Trunk语音/广域网接口卡 (含有CSU/DSU 和丢弃与插入)VWIC-1MFT-E1 1端口 E1/分离 E1 弹性 Trunk语音/广域网接口卡 (含有DSU)VWIC-2MFT-E1 2端口 E1/分离E1弹性Trunk语音/广域网接口卡 (含有DSU)VWIC-2MFT-E1-DI 2端口 E1/分离E1弹性Trunk语音/广域网接口卡 (含有DSU和丢弃与插入)VWIC-1MFT-G703 1端口G.703弹性 Trunk语音/广域网接口卡VWIC-2MFT-G703 2端口 G703弹性Trunk语音/广域网接口卡十一、语音接口卡(用于语音/传真网络模块的)(见表11)产品代号描述VIC-2BRI-S/T-TE 2端口BRI S/T终端设备语音/传真接口卡(用在语音/传真网络模块)VIC-2BRI-NT/TE3 2端口BRI (NT and TE)语音接口卡VIC-2FXS 2端口 FXS语音/传真接口卡(用在语音/传真网络模块)VIC-2FXO-M1 含有呼叫者 ID和管理分离的2端口FXO语音/传真接口卡(用在语音/传真网络模块) (北美版和其他国家)VIC-2FXO 2端口FXO语音/传真接口卡(用在语音/传真网络模块) (北美版和其他国家)VIC-2FXO-M2 含有呼叫者 ID和管理分离的2端口 FXO语音/传真接口卡(欧洲版)VIC-2FXO-EU 2端口FXO语音/传真接口卡(欧洲版)VIC-2FXO-M3 2端口 FXO 语音/传真接口卡(澳大利亚)VIC-2E/M 2端口 E&M 语音/传真接口卡(用在语音/传真网络模块)VIC-2DID 2端口 DID (Direct Inward Dial) 语音/传真接口卡(图15)十二、AIM (Advanced Integration Module)——高级集成模块(见表12)高级集成模块(AIM)为高级服务的集成提供了可扩展性，其中这些服务包括硬件辅助数据压缩、加密、语音和ATM硬件辅助数据压缩，以及加密。
