思科路由器控制端口连接图解
思科路由器属于高端路由器，设置方法比较复杂难懂，有很多新手都不知道如何连接到路由器的控制端口。
下面是店铺整理的一些关于思科路由器控制端口连接的相关资料，供你参考。
思科路由器控制端口连接图解
一、控制端口
辅助端口(AUX port)和控制端口(console port)是思科路由器的两个管理端口，这两个端口都可以在第一次配置路由器时使用，但是我们一般都推荐使用管理端口，因为并不是所有的路由器都会有AUX端口。
当路由器第一次启动时，默认的情况下是没有网络参数的，路由器不能与任何网络进行通信。
所以我们需要一个RS-232 ASCLL终端或者计算机仿真ASCLL终端与控制端口进行连接。
二、连接到控制端口的方法
(1)连接线缆
连接到控制端口我们需要一根rollover线缆和RJ-45转DB-9的适配器，这一般在思科路由器的产品附件中我们可以见到。
(2)终端仿真软件
PC或者终端必须支持vt100仿真终端，通常我们在Windows OS 环境下都使用的是HyperTerminal软件。
(3)将PC连接到路由器上
1、配置终端仿真软件参数，如下图。
2、将rollover线缆的一端连接到路由器的控制端口。
3、将rollover线缆的一端连接到RJ-45到DB-9的转换适配器。
4、将DB-9适配器的另一端连接到PC。
这样，就完成了连接到思科路由器的控制端口了。

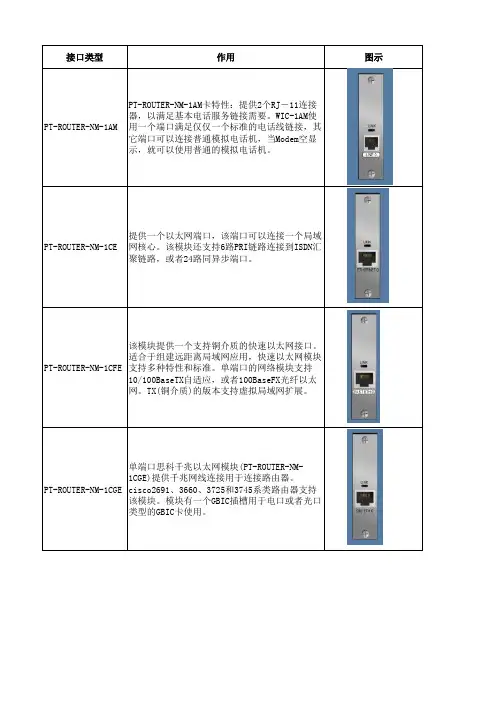

接口类型作用图示PT-ROUTER-NM-1AM PT-ROUTER-NM-1AM卡特性：提供2个RJ－11连接器，以满足基本电话服务链接需要。
WIC-1AM使用一个端口满足仅仅一个标准的电话线链接，其它端口可以连接普通模拟电话机，当Modem空显示，就可以使用普通的模拟电话机。
PT-ROUTER-NM-1CE 提供一个以太网端口，该端口可以连接一个局域网核心。
该模块还支持6路PRI链路连接到ISDN汇聚链路，或者24路同异步端口。
PT-ROUTER-NM-1CFE 该模块提供一个支持铜介质的快速以太网接口。
适合于组建远距离局域网应用，快速以太网模块支持多种特性和标准。
单端口的网络模块支持10/100BaseTX自适应，或者100BaseFX光纤以太网。
TX(铜介质)的版本支持虚拟局域网扩展。
PT-ROUTER-NM-1CGE 单端口思科千兆以太网模块(PT-ROUTER-NM-1CGE)提供千兆网线连接用于连接路由器。
cisco2691、3660、3725和3745系类路由器支持该模块。
模块有一个GBIC插槽用于电口或者光口类型的GBIC卡使用。
PT-ROUTER-NM-1FFE 本模块提供一个快速以太网接口，介质是光纤。
适合于组建远距离局域网应用，快速以太网模块支持多种特性和标准。
单端口的网络模块支持10/100BaseTX自适应，或者100BaseFX光纤以太网。
PT-ROUTER-NM-1FGE 单端口思科千兆以太网模块(PT-ROUTER-NM-1FGE)提供千兆网线连接用于连接路由器。
cisco2691、3660、3725和3745系类路由器支持该模块。
模块有一个GBIC插槽用于电口或者光口类型的GBIC卡使用。
PT-ROUTER-NM-1S PT-ROUTER-NM-1S 提供一个串口，可以连接到远端站点、legacy串口网络设备诸如SDLC、告警系统或者POS接口。
PT-ROUTER-NM-1SS 双串行广域网接口卡（WICS）特征的新思科，紧凑，高密度智能串行接口支持多种电气接口时使用适当的过渡线。
思科路由器接口及模块思科路由器接口及模块1.介绍1.1 路由器接口的定义路由器接口是指连接路由器与其他设备之间的物理或逻辑连接口，用于传递数据。
1.2 路由器模块的定义路由器模块是指可插拔的组件，用于扩展路由器的功能和性能。
2.路由器接口类型2.1 以太网接口以太网接口是路由器与以太网网络之间的物理接口，通常使用RJ-45接头连接。
2.2 串口接口串口接口用于连接路由器与其他串行设备，如调制解调器或其他路由器。
2.3 USB接口USB接口用于连接外部设备，如存储设备或打印机。
2.4 WAN接口WAN接口用于连接路由器与广域网，通常使用专线或计算机网络线路。
3.路由器模块类型3.1 交换模块交换模块用于提供更多的以太网端口，扩展路由器的局域网连接能力。
3.2 防火墙模块防火墙模块用于增强路由器的安全性，过滤网络流量并阻止未经授权的访问。
3.3 VPN模块VPN模块用于支持虚拟专用网络，实现安全的远程访问和站点之间的互联。
3.4 模块插槽模块插槽用于插入各种不同类型的模块，根据需求进行定制和扩展。
4.法律名词与注释4.1 路由器路由器是一种用于在计算机网络中转发数据包的设备，根据网络地质进行转发决策。
4.2 以太网以太网是一种常用的局域网技术，采用CSMA/CD协议进行数据帧的传输和冲突检测。
4.3 串口串口是一种用于串行数据传输的接口，按照特定协议逐位传输数据。
4.4 USBUSB是一种通用串行总线接口，用于连接计算机与外部设备通信。
4.5 WANWAN是广域网的缩写，用于连接远距离的计算机网络。
附件：本文档未涉及附件。
本文所涉及的法律名词及注释：- 路由器：一种用于在计算机网络中转发数据包的设备，根据网络地质进行转发决策。
- 以太网：一种常用的局域网技术，采用CSMA/CD协议进行数据帧的传输和冲突检测。
- 串口：一种用于串行数据传输的接口，按照特定协议逐位传输数据。
- USB：一种通用串行总线接口，用于连接计算机与外部设备通信。
思科路由知识总结第一篇：思科路由知识总结♣♣♣♣♣♣♣♣♣♣♣♣♣♣♣♣♣♣♣网络的组成部分设备和介质是网络的物理要素，即硬件服务和过程是网络设备上运行的通信程序，称为软件这些设备将每台主机连接到网络，并且可以将多个独立的网络连接成网际网络。
中间网络设备包括: 网络接入设备（集线器、交换机和无线接入点）网间设备（路由器）通信服务器和调制解调器安全设备（防火墙）中间设备可控制数据的路径但并不会生成或更改数据的内容.现代网络主要使用三种介质来连接设备并提供传输数据的途径。
这三种介质是: 无线传输铜缆与光线电缆内部的金属电线玻璃或塑料纤维（光缆）需要牢记的重要术语包括: 网络接口卡物理端口接口网络模型有两种基本类型：协议模型和参考模型♣♣♣♣♣完整的通信过程包括以下步骤: 1.在发送方源终端设备的应用层创建数据2.当数据在源终端设备中沿协议栈向下传递时对其分段和封装3.在协议栈网络接入层的介质上生成数据4.通过由介质和任意中间设备组成的网际网络传输数据♣♣♣♣♣♣♣♣♣♣5.在目的终端设备的网络接入层接收数据6.当数据在目的设备中沿协议栈向上传递时对其解封和重组7.将此数据传送到目的终端设备应用层的目的应用程序应用层为以人为本网络中的不同个人之间提供了使用数据网络实现端到端连接的方法.表示层对应用层服务之间传输的数据规定了通用的表示方式.会话层为表示层提供组织对话和管理交换的服务.传输层为终端设备之间的每个通信定义了数据分段、传输和重组服务.网络层为所标识的终端设备直接按通过网络交换一个个数据的片段提供服务.数据链路层协议描述了设备之间通过公共介质.物理层协议描述的机械、电气、功能和操作方法用于激活、维护和停用网络设备之间比特传输使用的物理连接.♣♣数据链路层（MAC）♣网络层(IP)♣协议数据单元（PDU）♣♣应用层提供了网络接口♣应用层帮助人们处理通信，以便通过数据网络传输.♣♣通过以上这些服务器可以知道每一种协议都有各自的服务器，这样在工作的时候提供各自服务器对应的服务。
Cisco路由器接口及模块简介本文以思科公司最通用、最典型的路由器型号——Cisco2600系列为例来进行说明。
思科在早期的路由器（如Cisco2500系列）中，接口都是固定化设计，从Cisco2600系列起，开始采用模块化设计，部分接口（接口卡和网络模块）将由客户根据自己的需要来选购，这使得思科的路由器产品具有极强的升级和扩展能力。
思科公司的Cisco2600系列路由器具有企业级的通用性、集成性和扩展性。
随着企业新应用的出现，这个系列的模块化结构能适应网络技术的变化，能通过更换接口卡和网络模块进行升级。
Cisco2600系列配置了强大的RISC处理器，能够支持高级服务质量（QoS）、安全和网络集成等多种服务。
Cisco2600系列与Cisco1600、1700和3600系列共享模块化接口，为Internet、内部网访问、语音/数据集成、模拟和数字拨号访问服务、VPN访问、A TM访问、VLAN以及路由管理等提供全面的解决方案。
这个系列的路由器是目前中小企业使用得最多的路由器型号，完全有能力适应中小企业不断发展的网络应用需求，虽然它被思科公司定义为“使用在中小企业分支机构里”，但是对于需求不是很高级的用户往往把它用在网络的核心。
思科的Cisco2600系列包括：2610、2611、2613、2620、2621、2650、2651（以上型号思科公司在全球已经停止出销售）和2610XM、2611XM、2612、2620XM、2621XM、2650XM、2651XM、2691（正在销售）（见图1）。
表1为正在销售的Cisco2600XM和2612、2691的接口基本配置。
在Cisco2600系列中，有些接口是固化，而有些接口是模块化设计，被用户选购来安装在广域网接口插槽和网络模块插槽里。
固定化配置的接口有：辅助口（AUX）和控制口（CON）都各有一个；以态网口（ETHERNET）会有一个到两个；令牌环（TR）只有在Cisco2612、Cisco2613中有一个。
思科路由器网络接口解析Router#show interface e0/0Ethernet0/0 is up, line protocol is downHardware is AmdP2, address is 0009.4375.5e20 (bia 0009.4375.5e20)Internet address is 192.168.1.53/24MTU 1500 bytes, BW 10000 Kbit, DLY 1000 usec,reliability 172/255, txload 3/255, rxload 39/255Encapsulation ARPA, loopback not setKeepalive set (10 sec)ARP type: ARPA, ARP Timeout 04:00:00Last input never, output 00:00:07, output hang neverLast clearing of "show interface" counters neverInput queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0Queueing strategy: fifoOutput queue :0/40 (size/max)5 minute input rate 0 bits/sec, 0 packets/sec5 minute output rate 0 bits/sec, 0 packets/sec0 packets input, 0 bytes, 0 no bufferReceived 0 broadcasts, 0 runts, 0 giants, 0 throttles0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored0 input packets with dribble condition detected50 packets output, 3270 bytes, 0 underruns50 output errors, 0 collisions, 2 interface resets0 babbles, 0 late collision, 0 deferred50 lost carrier, 0 no carrier0 output buffer failures, 0 output buffers swapped out(1) 接口和活动状态在上面的显示中，内容表示硬件接口是活动的，而处理行协议的软件过程相信次接口可用。

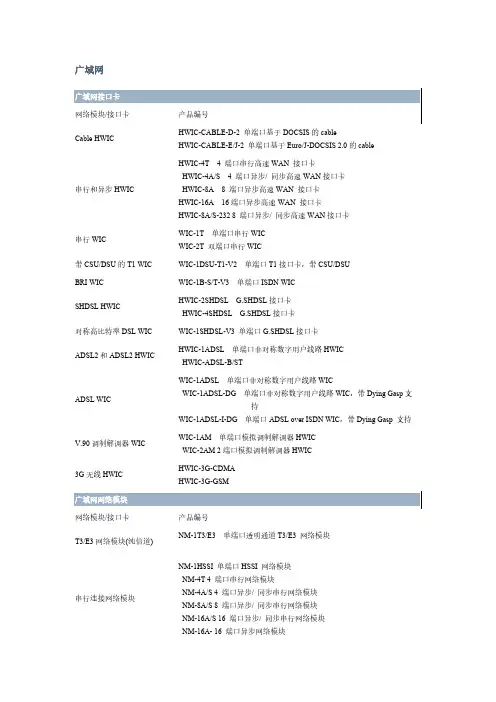

思科接口卡和模块产品详解鑫海网络商城/2008-04-08广域网网络模块/接口卡产品编号HWIC-CABLE-D-2单端口基于DOCSIS的cableCableHWIC HWIC-CABLE-E/J-2单端口基于Euro/J-DOCSIS2.0的cableHWIC-4T4端口串行高速WAN接口卡HWIC-4A/S4端口异步/同步高速WAN接口卡HWIC-8A8端口异步高速WAN接口卡串行和异步HWICHWIC-16A16端口异步高速WAN接口卡HWIC-8A/S-2328端口异步/同步高速WAN接口卡WIC-1T单端口串行WIC串行WICWIC-2T双端口串行WIC带CSU/DSU的T1WIC WIC-1DSU-T1-V2单端口T1接口卡，带CSU/DSUBRIWIC WIC-1B-S/T-V3单端口ISDNWICHWIC-2SHDSLG.SHDSL接口卡SHDSLHWICHWIC-4SHDSLG.SHDSL接口卡对称高比特率DSLWIC WIC-1SHDSL-V3单端口G.SHDSL接口卡HWIC-1ADSL单端口非对称数字用户线路HWICADSL2和ADSL2HWICHWIC-ADSL-B/STWIC-1ADSL单端口非对称数字用户线路WICADSLWIC WIC-1ADSL-DG单端口非对称数字用户线路WIC，带DyingGasp支持WIC-1ADSL-I-DG单端口ADSLoverISDNWIC，带DyingGasp支持WIC-2AM2端口模拟调制解调器HWICV.90调制解调器WICWIC-1AM单端口模拟调制解调器HWICHWIC-3G-CDMA3G无线HWICHWIC-3G-GSM网络模块/接口卡产品编号NM-1T3/E3单端口透明通道T3/E3网络模块T3/E3网络模块（纯信道）NM-1HSSI单端口HSSI网络模块NM-4T4端口串行网络模块NM-4A/S4端口异步/同步串行网络模块NM-8A/S8端口异步/同步串行网络模块串行连接网络模块NM-16A/S16端口异步/同步串行网络模块NM-16A-16端口异步网络模块NM-32A32端口异步网络模块NM-1CE1T1-PRI单端口通道化E1/T1ISDNPRI网络模块NM-2CE1T1-PRI2端口通道化E1/T1ISDNPRI网络模块ISDNPRI网络模块（第三代）NM-4B-S/T4端口ISDN-BRI网络模块NM-4B-U4端口ISDN-BRI网络模块，带NT-1ISDNBRI网络模块NM-8B-S/T8端口ISDN-BRI网络模块NM-8B-U8端口ISDN-BRI网络模块，带NT-1ATMOC-3网络模块（第二代）NM-1A-OC3-POM单端口ATMOC3接口模块，支持POM和SFPNM-1A-OC3MM单端口0C3ATM多模光纤网络模块ATMOC-3网络模块（第一代）NM-1A-OC3SMI单端口0C3ATM单模中距离光纤网络模块NM-1A-OC3SML单端口0C3ATM单模远距离光纤网络模块DS3/E3ATM网络模块NM-1A-T3单端口DS3ATM网络模块NM-1A-E3单端口E3ATM网络模块ATMAIM（内部插槽）AIM-ATMATM支持模块NM-CEM-4TE14端口T1/E1电路仿真模块IP网络模块上的电路仿真NM-CEM-4SER4串口电路仿真模块NM-6DM6端口数字调制解调器网络模块NM-12DM12端口数字调制解调器网络模块NM-18DM18端口数字调制解调器网络模块NM-24DM24端口数字调制解调器网络模块数字调制解调器网络模块NM-30DM端口数字调制解调器网络模块MMTL-3600管理调制解调器的软件licenseMICA-6MOD6个数字调制解调器升级NM-8AM-V28端口模拟调制解调器网络模块，带V.92V.92模拟调制解调器网络模块NM-16AM-V216端口模拟调制解调器网络模块，带V.92IPVSAT卫星网络模块NM-1VSAT-GILATIPVSAT卫星网络模块局域网网络模块/接口卡产品编号HWIC-1FE1端口快速以太口WAN模块快速以太网HWICHWIC-2FE2端口快速以太口WAN模块HWIC-4ESW4端口10/100交换机HWIC以太网交换机HWIC HWIC-D-9ESW9端口10/100交换机HWICNME-16ES-1G-P16端口以太交换服务模块，支持POE，带1个RJ45的10/100/1000以太网口以太网交换机业务模块NME-X-23ES-1G-P23端口以太交换服务模块，支持POE，带1个RJ45的10/100/1000以太网口NME-XD-24ES-1S-P24端口以太交换服务模块，支持POE ，带1个千兆SFP 端口NME-XD-48ES-2S-P24端口以太交换服务模块，支持POE ，带2个千兆SFP 端口NM-16ESW16端口以太交换服务模块NMD-36ESW36端口以太交换服务模块 局域网和WICCombo 网络模块NM-2FE2W-V2NM-1FE2W-V2 以太网/令牌环混合的介质网NM-1FE2WNM-2FE2WNM-2W2个WIC 插槽网络模块NM-1FE1R2WDSP 卡以太网交换机网络模块网络模块/接口卡产品编号 千兆以太网HWIC HWIC-1GE-SFP1个用于GESFP 的插槽千兆以太网网络模块 NM-1GE1个用于GBIC 的插槽络模块网络模块/接口卡产品编号VIC2-2FXS2端口FXS 语音/传真接口卡VIC2-2FXO2端口FXO 语音/传真接口卡（所有国家通用）。
熟悉路由器和互换机1.路由器router2600系列3600系列下边三个是模块，用作路由器扩展这两个就是串行口的模块路由器的端口主要分为以下几种1.串行接口：一般都是用来进行广域网连接的，本地连接不用，因为速度比较慢。
口：一般就是以太口，速度以太口，吉比特以太口，令牌环扣以及FDDI口。
3.控制台（console）:用于配置，一般使用pc的串口通过扁线与其相连，通过超级终端对路由器进行配置，co 也是RJ-45的接口。
4.辅助接口（AUX）：通常是用来连接Modem,以便于远程对路由器进行配置。
路由器可以通过多种方式进行配置，一般最经常使用的就是console口的控制台和teinet这两种方式。
方式：使用console口连接路由器的步骤：1.打开超级终端；2.随意指定一个名字；3.设置端口，注意要选成你所连接的COM口；4.进行COM口通讯的设置，按照下图设置即可；5.点击确定即可与路由器连接上了；路由器启动步骤如下：1.寻找并检查硬件；2.寻找并调出Cisco IOS镜像文件；寻找并且应用对于设备的配置文件；路由器接口及模块简介本文以思科公司最通用、最典型的路由器型号——Cisco2600系列为例来进行说明。
思科在初期的路由器（如Cisco2500系列）中，接口都是固定化设计，从Cisco2600系列起，开始采纳模块化设计，部份接口（接口卡和网络模块）将由客户依照自己的需要来选购，这使得思科的路由器产品具有极强的升级和扩展能力。
思科公司的Cisco2600系列路由器具有企业级的通用性、集成性和扩展性。
随着企业新应用的显现，那个系列的模块化结构能适应网络技术的转变，能通过改换接口卡和网络模块进行升级。
Cisco2600系列配置了壮大的RISC处置器，能够支持高级效劳质量（QoS）、平安和网络集成等多种效劳。
Cisco2600系列与Cisco1600、1700和3600系列共享模块化接口，为Internet、内部网访问、语音/数据集成、模拟和数字拨号访问效劳、VPN访问、ATM访问、VLAN 和路由治理等提供全面的解决方案。
实验02：路由器的物理模块配置一、实验目的●掌握路由器的硬件特性及主要作用●理解思科路由器后面板固定接口、扩展槽位（模块）。
二、实验原理1.路由器的基本组件包括处理器、接口和存储器●处理器：即CPU，思科路由器处理能力随着路由器型号的不同而异，越是高端的路由器，其处理器处理能力越高。
在CCNA 认证考试中，CPU 的具体型号不是考察的主要内容，但是今后大家在从事具体售前技术支持工作的时候，这是一个较为关键的参数，可作为打压屏蔽对手的指标之一！●路由器接口：✧思科路由器有丰富的物理接口，如以太网口(Ethernet)、快速以太网口(FastEthernet)、千兆以太网口(GigabitEthernet)、串行(Serial)、ATM、POS、Console、AUX 等。
✧也有诸如LoopBack、dialer 等逻辑接口。
✧在CCNA 考试中，主要考察太网口、快速以太网口、串行、ISDN接口。
✧对于不同的路由器系列，接口的编号通常有以下三种规则：◆固定配置或者低端路由器，其接口编号是用单个数字，如1600 路由器的接口编号可以是e0(以太网接口0)，s0(串行接口0)等。
◆中低端模块化路由器，其接口编号是用两个数字，中间用“/”格开，斜杠前面的是模块号，后面是模块上接口编号。
如2600路由器上的Fa0/1 表示第1 个槽位的第2个接口，该接口是快速以太网接口。
◆高端模块化路由器，其接口编号有时是三个数字，中间用“/”格开，第一个数字是模块号，第二个数字是该模块上的子卡号，第三个数字是该子卡上的接口模块号。
例如2800 路由器上的G0/0/0 表示0 槽位第第1 个子模块上的第1 个接口，该接口是千兆位以太网口。
●存储器：思科路由器中有四种主要的存储器，分别是ROM、RAM、Flash 和NVRAM。
◆ROM-只读存储器：存储有引导程序，用以在加电时引导路由器的启动。
◆RAM-随机存取存储器：它是IOS 软件活动的场所，运行配置文件(running-config)存放在RAM 里。
认识路由器和交换机1.路由器router2600系列3600系列下边三个是模块，用作路由器扩展这两个就是串行口的模块路由器的端口主要分为以下几种1.串行接口：一般都是用来进行广域网连接的，本地连接不用，因为速度比较慢。
n口：一般就是以太口，速度以太口，吉比特以太口，令牌环扣以及FDDI口。
3.控制台（console）:用于配置，一般使用pc的串口通过扁线与其相连，通过超级终端对路由器进行配置，con 是RJ-45的接口。
4.辅助接口（AUX）：通常是用来连接Modem,以便于远程对路由器进行配置。
路由器可以通过多种方式进行配置，一般最经常使用的就是console口的控制台和teinet这两种方式。
2.telnet方式：使用console口连接路由器的步骤：1.打开超级终端；2.随意指定一个名字；3.设置端口，注意要选成你所连接的COM口；4.进行COM口通讯的设置，按照下图设置即可；5.点击确定即可与路由器连接上了；路由器启动步骤如下：1.寻找并检查硬件；2.寻找并调出Cisco IOS镜像文件；寻找并且应用对于设备的配置文件；路由器接口及模块简介本文以思科公司最通用、最典型的路由器型号——Cisco2600系列为例来进行说明。
思科在早期的路由器（如Cisco2500系列）中，接口都是固定化设计，从Cisco2600系列起，开始采用模块化设计，部分接口（接口卡和网络模块）将由客户根据自己的需要来选购，这使得思科的路由器产品具有极强的升级和扩展能力。
思科公司的Cisco2600系列路由器具有企业级的通用性、集成性和扩展性。
随着企业新应用的出现，这个系列的模块化结构能适应网络技术的变化，能通过更换接口卡和网络模块进行升级。
Cisco2600系列配置了强大的RISC处理器，能够支持高级服务质量（QoS）、安全和网络集成等多种服务。
Cisco2600系列与Cisco1600、1700和3600系列共享模块化接口，为Internet、内部网访问、语音/数据集成、模拟和数字拨号访问服务、VPN访问、ATM访问、VLAN以及路由管理等提供全面的解决方案。
这个系列的路由器是目前中小企业使用得最多的路由器型号，完全有能力适应中小企业不断发展的网络应用需求，虽然它被思科公司定义为“使用在中小企业分支机构里”，但是对于需求不是很高级的用户往往把它用在网络的核心。
思科公司的Cisco2600系列路由器具有企业级的通用性、集成性和扩展性。
随着企业新应用的出现，这个系列的模块化结构能适应网络技术的变化，能通过更换接口卡和网络模块进行升级。
Cisco2600系列配置了强大的RISC处理器，能够支持高级服务质量（QoS）、安全和网络集成等多种服务。
Cisco2600系列与Cisco1600、1700和3600系列共享模块化接口，为Internet、内部网访问、语音/数据集成、模拟和数字拨号访问服务、VPN访问、ATM访问、VLAN以及路由管理等提供全面的解决方案。
这个系列的路由器是目前中小企业使用得最多的路由器型号，完全有能力适应中小企业不断发展的网络应用需求，虽然它被思科公司定义为“使用在中小企业分支机构里”，但是对于需求不是很高级的用户往往把它用在网络的核心。
思科的Cisco2600系列包括：2610、2611、2613、2620、2621、2650、2651（以上型号思科公司在全球已经停止出销售）和2610XM、2611XM、2612、2620XM、2621XM、2650XM、2651XM、2691（正在销售）（见图1）。
表1为正在销售的Cisco2600XM和2612、2691的接口基本配置。
在Cisco2600系列中，有些接口是固化，而有些接口是模块化设计，被用户选购来安装在广域网接口插槽和网络模块插槽里。
固定化配置的接口有：辅助口（AUX）和控制口（CON）都各有一个；以态网口（ETHERNET）会有一个到两个；令牌环（TR）只有在Cisco2612、Cisco2613中有一个。
其它都是接口卡、模块以及模块与接口的组合，下面将分别介绍，我们可以结合看图了解它们在路由器后面板中的位置。
思科的Cisco2600系列包括：2610、2611、2613、2620、2621、2650、2651（以上型号思科公司在全球已经停止出销售）和2610XM、2611XM、2612、2620XM、2621XM、2650XM、2651XM、2691（正在销售）（见图1）。
表1为正在销售的Cisco2600XM和2612、2691的接口基本配置。
在Cisco2600系列中，有些接口是固化，而有些接口是模块化设计，被用户选购来安装在广域网接口插槽和网络模块插槽里。
固定化配置的接口有：辅助口（AUX）和控制口（CON）都各有一个；以态网口（ETHERNET）会有一个到两个；令牌环（TR）只有在Cisco2612、Cisco2613中有一个。
其它都是接口卡、模块以及模块与接口的组合，下面将分别介绍，我们可以结合看图了解它们在路由器后面板中的位置。
一、普通RJ45接口1、Auxilliary——辅助口（RJ45）辅助口一般作为路由器远程MODEM拨号的接口，它是一个异步串行口。
它有以下功能：（1）远程拨号调试功能：AUX串行口可以连接调制解调器，用户可以通过电话拨号方式，对设备进行远程调试。
（2）拨号备份功能：作为主干线路的备份，AUX串行口连接调制解调器，当主线路断掉后，系统会自动启动AUX端口电话拨号连接。
它通过直通双绞线从AUX 的RJ45口连接到提供RS232通讯协议接口（一般是DB9）的MODEM，中间要接有一个RJ45到DB9的接口适配器。
（2）拨号备份功能：作为主干线路的备份，AUX串行口连接调制解调器，当主线路断掉后，系统会自动启动AUX端口电话拨号连接。
它通过直通双绞线从AUX 的RJ45口连接到提供RS232通讯协议接口（一般是DB9）的MODEM，中间要接有一个RJ45到DB9的接口适配器。
2、Console——控制口（RJ45）控制口用作为在本地连接到电脑，用电脑进行路由器配置的接口。
从路由器的控制口（RJ45）到电脑的COM1串行通讯端口（DB9）用反序双绞线（交叉线）进行连接，同样的中间要有一个RJ45到DB9的接口适配器。
我们对路由器的第一次配置以及以后的主要配置都是通过这个口来进行。
控制口用作为在本地连接到电脑，用电脑进行路由器配置的接口。
从路由器的控制口（RJ45）到电脑的COM1串行通讯端口（DB9）用反序双绞线（交叉线）进行连接，同样的中间要有一个RJ45到DB9的接口适配器。
我们对路由器的第一次配置以及以后的主要配置都是通过这个口来进行。
3、Ethernet——以太局域网口（RJ45）以太局域网口用来通过直通双绞线连接至局域网的中心交换机，是局域网通往外界广域网的途径。
值得我注意的是，产品代码尾数是1的路由器一般有两个以太局域网口，分别命名为：Ethernet 0和Ethernet 1，如：CISCO2611XM、CISCO2621XM。
4、Token Ring——令牌环局域网口（RJ45）4、Token Ring——令牌环局域网口（RJ45）令牌环局域网口在CISCO2600系列中只有2612和2613两个型号有配置，用来连接至令牌环局域网的令牌环交换机。
显然是为了照顾还存在令牌环这种局域网技术的机构的使用。
在中国，笔者认为，这种局域网技术基本上很少使用。
二、NM (Network Module)——网络模块网络模块允许Cisco 2600系列被用户定制成适合任何网络服务的需求（没有任何网络模块和广域网接口卡的CISCO2600，这些模块的广泛应用包括：多服务的语音和数据综合，模拟和ISDN拨号，ATM访问，低密度交换，入侵检测，串行设备集成等。
在这些网络模块中有些上面就集成有接口，可直接使用；有些没有接口，只有插槽，需要安上接口卡才能使用；有些既有接口又有插槽，可能按情况不用或选用接口卡。
三、ATM与串行网络模块 (需要 IOS11.3 (3)T版本或更新版本)四、局域网/广域网网络模块当需要更多数的广域接口连接时，以及低密度交换端口时可以采用。
五、ISDN，模拟调制解调器与信道化串行网络模块拨号连接由一个系列提供综合业务数字网（ISDN）主要速率接口（PRI）基本速率接口（BRI）的网络模块；集成数字调制解调器、模拟调制解调器、高密度的异步接口插槽以及异步/同步串行接口网络模块。
六、语音/传真网络模块语音网络模块总是与语音接口卡一起使用，它们一起提供在单一模块里集成语音和数据，给用户带来极大的业务优势，比如：IP电话。
在CISCO2600XM系列中能提供从24路到48路IP电话。
八、入侵检测系统网络模块入侵检测系统网络模块是思科集成入侵检测系统网络安全的一部分，这允许机构保护资产和减少操作成本。
它运行思科IDS感应软件，监控来自所有接口的数据流量。
NM-CIDS-K9 思科入侵检测系统网络模块, 20-GB IDE硬盘九、内容引擎网络模块思科内容引擎网络模块提供工业级领先的内容转发系统，整合智能缓存和内容路由，能使WAN带宽和IP语音性能得到极大提高。
NM-CE-BP-20G-K9 内容引擎网络模块, 基本性能, 20-GB IDE 硬盘NM-CE-BP-40G-K9 内容引擎网络模块, 基本性能，40-GB IDE 硬盘十、WIC((WAN Interface Card)和VWIC(Voice/WAN Interface)—广域网接口卡和语音/广域网接口卡Cisco 2600系列路由器的广域网接口插槽支持象1端口xDSL 和1-2端口模拟MODEM那样的20个广域网接口卡WIC；还支持单口或双口的多服务VWIC（语音/广域网接口卡）——WAN和VIC的结合，提供了空前的灵活性和多功能性，保护了用户的投资；支持达到T1和E1的速率的T1信道服务单元/数据服务单元或者E1数据服务单元。
VWIC可以仅用于数据，也可以用于渠道化（丢弃与插入）的语音/数据综合应用，来连接PBX（专用分组交换网）或者PSTN（公共电话网），WIC与VWIC是用户广域网连接的主要选择。
1、WIC广域网接口卡十二、AIM (Advanced Integration Module)——高级集成模块高级集成模块（AIM）为高级服务的集成提供了可扩展性，其中这些服务包括硬件辅助数据压缩、加密、语音和ATM硬件辅助数据压缩，以及加密。
所有的Cisco 2600系列路由器内置有插槽来支持一到两个高级集成模块（AIM）。
AIM使用特定的硬件来制作而成，它不占用路由器的主处理器的资源从而加速了主处理器,引人注意的是它有比软件执行有更高的吞吐能力和高性能。
