思科路由器接口及模块思科路由器接口及模块1.介绍1.1 路由器接口的定义路由器接口是指连接路由器与其他设备之间的物理或逻辑连接口，用于传递数据。
1.2 路由器模块的定义路由器模块是指可插拔的组件，用于扩展路由器的功能和性能。
2.路由器接口类型2.1 以太网接口以太网接口是路由器与以太网网络之间的物理接口，通常使用RJ-45接头连接。
2.2 串口接口串口接口用于连接路由器与其他串行设备，如调制解调器或其他路由器。
2.3 USB接口USB接口用于连接外部设备，如存储设备或打印机。
2.4 WAN接口WAN接口用于连接路由器与广域网，通常使用专线或计算机网络线路。
3.路由器模块类型3.1 交换模块交换模块用于提供更多的以太网端口，扩展路由器的局域网连接能力。
3.2 防火墙模块防火墙模块用于增强路由器的安全性，过滤网络流量并阻止未经授权的访问。
3.3 VPN模块VPN模块用于支持虚拟专用网络，实现安全的远程访问和站点之间的互联。
3.4 模块插槽模块插槽用于插入各种不同类型的模块，根据需求进行定制和扩展。
4.法律名词与注释4.1 路由器路由器是一种用于在计算机网络中转发数据包的设备，根据网络地质进行转发决策。
4.2 以太网以太网是一种常用的局域网技术，采用CSMA/CD协议进行数据帧的传输和冲突检测。
4.3 串口串口是一种用于串行数据传输的接口，按照特定协议逐位传输数据。
4.4 USBUSB是一种通用串行总线接口，用于连接计算机与外部设备通信。
4.5 WANWAN是广域网的缩写，用于连接远距离的计算机网络。
附件：本文档未涉及附件。
本文所涉及的法律名词及注释：- 路由器：一种用于在计算机网络中转发数据包的设备，根据网络地质进行转发决策。
- 以太网：一种常用的局域网技术，采用CSMA/CD协议进行数据帧的传输和冲突检测。
- 串口：一种用于串行数据传输的接口，按照特定协议逐位传输数据。
- USB：一种通用串行总线接口，用于连接计算机与外部设备通信。
思科ciscoNM系列模块思科cisco NM系列模块2010年05月19日星期三 16:35NM-1E 1口以太网模块NM-1FE-FX 1口快速以太网模块 FX光纤接口NM-1FE-TX 1口快速以太网模块 TX 双绞线接口NM-1FE2W 1口10/100以太网2广域网卡插槽NM-1E2W 1口以太网2个广域网卡插槽NM-1E1R2W 1口以太网1口令牌环2个广域网卡插槽NM-1FE1R2W 1口10/100以太网1口4/16 Token-Ring 2个广域网卡插槽NM-1A-OC3MM 单口ATM OC-3 多模 for 3600 NM-1A-OC3SMI 单口ATM OC-3 单模Intermediate ReachNM-1A-OC3SML 单口ATM OC-3 单模Long ReachNM-1V 1个Voice/fax语音卡(VIC)插槽NM-2V 2个Voice/fax语音卡(VIC)插槽NM-HDV-1E1-30E 单口 30 Enhanced Channel E1 Voice/Fax 网络模块NM-HDV-2E1-60 双口 60 Channel E1 Voice/Fax 网络模块NM-2W 2个广域网卡插槽 (无局域网口)NM-2E2W 2口以太网2个广域网卡插槽NM-2FE2W 2口10/100以太网2个广域网卡插槽NM-4A/S 4口同步/异步串口NM-4B-S/T 4口ISDN-BRINM-8A/S 8口同步/异步串口网络模块NM-8AM 8口模拟Modem 网络模块NM-8B-S/T 8口 ISDN-BRI 网络模块NM-1CE1B 1口 Channelized E1/ISDN-PRI 平衡式NM-1CE1U 1口 Channelized E1/ISDN-PRI 非平衡式NM-2CE1B 2口 Channelized E1/ISDN-PRI 平衡式NM-2CE1U 2口 Channelized E1/ISDN-PRI 非平衡式NM-1FE1CE1B 1口快速以太网1口Channelized E1/ISDN-PRI 平衡式NM-1FE1CE1U 1口快速以太网1口Channelized E1/ISDN-PRI 非平衡式NM-1FE2CE1B 1口快速以太网2口Channelized E1/ISDN-PRI 平衡式NM-1FE2CE1U 1口快速以太网2口Channelized E1/ISDN-PRI 非平衡式NM-4E 4口以太网NM-4E1-IMA 4口E1 ATM网络模块 with IMA NM-4T 4口串口网络模块NM-8E1-IMA 8口E1 ATM网络模块 with IMA NM-16A 16口异步模块NM-16AM 16口模拟ModemNM-32A 32口异步模块NM-6DM 6口数字ModemNM-12DM 12口数字ModemNM-18DM 18口数字ModemNM-24DM 24口数字ModemNM-30DM 30口数字ModemNM-1ATM-25 1口ATM 25MbpsNM-COMPR2 压缩模块NM-COMPR4 压缩模块路由器广域网接口卡适用于1700/2600/2600XM/3600/3700系列WIC-1T 1端口10bt串行广域网接口卡 $400WIC-2T 2端口10bt串行广域网接口卡 $700WIC-1ADSL 1端口ADSL广域网接口卡 $750WIC-1AM 1端口模拟调制解调器广域网接口卡 $495WIC-2AM 2端口模拟调制解调器广域网接口卡 $795WIC-2A/S 2端口异步/同步串行广域网接口卡 $500WIC-1B-S/T 1端口ISDN BRI（S/T）广域网接口卡 $500语音接口卡VIC-2E/M 2端口语音接口卡-E&M $400VIC-2FXO 2端口语音接口卡-FXO 连接外线PSTN $400VIC-2FXS 2端口语音接口卡-FXS 连接FAX和模拟电话机 $400 VWIC-1MFT-E1 1端口E1/分离弹性Trunk语音/广域网接口卡(含有DSU) $1,300VWIC-2MFT-E1 2端口E1/分离弹性Trunk语音/广域网接口卡(含有DSU) $2,000VWIC-1MFT-G703 1端口G.703弹性 Trunk语音/广域网接口卡$1,800VWIC-2MFT-G703 2端口G.703弹性 Trunk语音/广域网接口卡$3,000VWIC2-1MFT-T1/E1 1端口2nd 语音/广域网接口卡- T1/E1 $1,300VWIC2-2MFT-T1/E1 2端口2nd 语音/广域网接口卡- T1/E1 $2,000VWIC2-1MFT-G703 1端口RJ-48 Multiflex Trunk - G.703$2,340VWIC2-2MFT-G703 2端口RJ-48 Multiflex Trunk - G.703 $3,900NM-HDV-1E1-30 1端口30通道语音传真模块 $12,480路由器网络模块适用于2600/2600XM/3600/3700系列NM-4B-S/T 4端口ISDN BRI（S/T）网络模块 $1,100NM-8B-S/T 8端口ISDN BRI（S/T）网络模块 $1,600NM-4A/S 4端口异步/同步串行网络模块 $1,300NM-8A/S 8端口异步/同步串行网络模块 $2,400NM-8AM 8端口模拟调制解调器网络模块 $2,200NM-16AM 16端口模拟调制解调器网络模块 $4,400NM-4T 4端口高速串行同步专线网络模块 $3,000NM-16A 16端口异步线路网络模块 $2,300NM-32A 32端口异步线路网络模块 $4,600NM-1E 1端口10bT以太网网络模块 $1,600NM-4E 4端口10bT以太网网络模块 $6,400NM-16ESW 16端口10/100快速以太网交换机网络模块 $1,495 NMD-36-ESW 36端口10/100以太网交换机高密度服务模块$2,995NM-1FE-TX 1端口100bTX快速以太网网络模块 $3,200NM-1FE-FX 1端口100bFX光纤以太网网络模块 $2,700NM-2W 2个WIC插槽网络模块 $1,500NM-1FE2W 1端口100bTX快速以太网端口，2 个WAN卡插槽$2,300NM-1FE2W-V2 1端口100bTX快速以太网端口，2 个WAN卡插槽 $2,300NM-2FE2W 2端口100bTX快速以太网端口，2个WAN卡插槽$3,200NM-2FE2W-V2 2端口100bTX快速以太网端口，2个WAN卡插槽 $3,200NM-1CE1U 1端口信道化E1/ISDN-PRI（非平衡）网络模块$4,160NM-1CE1T1-PRI 1端口信道化E1/T1/ISDN-PRI 网络模块$2,600NM-2CE1U 2端口信道化E1/ISDN-PRI（非平衡）网络模块$6,720NM-2CE1T1-PRI 2端口信道化E1/T1/ISDN-PRI 网络模块$4,200NM-1V 1插槽语音/传真网络模块 $960NM-2V 2插槽语音/传真网络模块 $1,600NM-1GE 1端口GE网络模块 $4,500HWIC-4T 4端口高速串行同步专线HWIC接口模块 $2,800HWIC-4ESW 4端口单宽10/100BASE-T 以太网交换HWIC $425HWIC-D-9ESW。

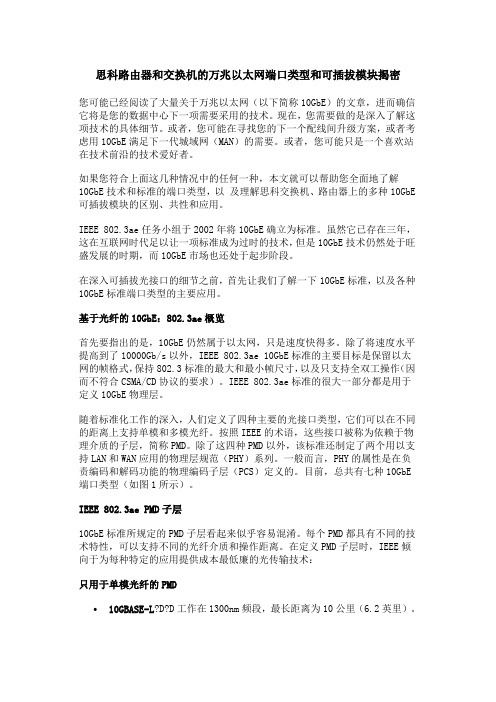

思科路由器和交换机的万兆以太网端口类型和可插拔模块揭密您可能已经阅读了大量关于万兆以太网（以下简称10GbE）的文章，进而确信它将是您的数据中心下一项需要采用的技术。
现在，您需要做的是深入了解这项技术的具体细节。
或者，您可能在寻找您的下一个配线间升级方案，或者考虑用10GbE满足下一代城域网（MAN）的需要。
或者，您可能只是一个喜欢站在技术前沿的技术爱好者。
如果您符合上面这几种情况中的任何一种，本文就可以帮助您全面地了解10GbE技术和标准的端口类型，以及理解思科交换机、路由器上的多种10GbE可插拔模块的区别、共性和应用。
IEEE 802.3ae任务小组于2002年将10GbE确立为标准。
虽然它已存在三年，这在互联网时代足以让一项标准成为过时的技术，但是10GbE技术仍然处于旺盛发展的时期，而10GbE市场也还处于起步阶段。
在深入可插拔光接口的细节之前，首先让我们了解一下10GbE标准，以及各种10GbE标准端口类型的主要应用。
基于光纤的10GbE：802.3ae概览首先要指出的是，10GbE仍然属于以太网，只是速度快得多。
除了将速度水平提高到了10000Gb/s以外，IEEE 802.3ae 10GbE标准的主要目标是保留以太网的帧格式，保持802.3标准的最大和最小帧尺寸，以及只支持全双工操作（因而不符合CSMA/CD协议的要求）。
IEEE 802.3ae标准的很大一部分都是用于定义10GbE物理层。
随着标准化工作的深入，人们定义了四种主要的光接口类型，它们可以在不同的距离上支持单模和多模光纤。
按照IEEE的术语，这些接口被称为依赖于物理介质的子层，简称PMD。
除了这四种PMD以外，该标准还制定了两个用以支持LAN和WAN应用的物理层规范（PHY）系列。
一般而言，PHY的属性是在负责编码和解码功能的物理编码子层（PCS）定义的。
目前，总共有七种10GbE 端口类型（如图1所示）。
IEEE 802.3ae PMD子层10GbE标准所规定的PMD子层看起来似乎容易混淆。
Cisco路由器接口及模块简介本文以思科公司最通用、最典型的路由器型号——Cisco2600系列为例来进行说明。
思科在早期的路由器（如Cisco2500系列）中，接口都是固定化设计，从Cisco2600系列起，开始采用模块化设计，部分接口（接口卡和网络模块）将由客户根据自己的需要来选购，这使得思科的路由器产品具有极强的升级和扩展能力。
思科公司的Cisco2600系列路由器具有企业级的通用性、集成性和扩展性。
随着企业新应用的出现，这个系列的模块化结构能适应网络技术的变化，能通过更换接口卡和网络模块进行升级。
Cisco2600系列配置了强大的RISC处理器，能够支持高级服务质量（QoS）、安全和网络集成等多种服务。
Cisco2600系列与Cisco1600、1700和3600系列共享模块化接口，为Internet、内部网访问、语音/数据集成、模拟和数字拨号访问服务、VPN访问、A TM访问、VLAN以及路由管理等提供全面的解决方案。
这个系列的路由器是目前中小企业使用得最多的路由器型号，完全有能力适应中小企业不断发展的网络应用需求，虽然它被思科公司定义为“使用在中小企业分支机构里”，但是对于需求不是很高级的用户往往把它用在网络的核心。
思科的Cisco2600系列包括：2610、2611、2613、2620、2621、2650、2651（以上型号思科公司在全球已经停止出销售）和2610XM、2611XM、2612、2620XM、2621XM、2650XM、2651XM、2691（正在销售）（见图1）。
表1为正在销售的Cisco2600XM和2612、2691的接口基本配置。
在Cisco2600系列中，有些接口是固化，而有些接口是模块化设计，被用户选购来安装在广域网接口插槽和网络模块插槽里。
固定化配置的接口有：辅助口（AUX）和控制口（CON）都各有一个；以态网口（ETHERNET）会有一个到两个；令牌环（TR）只有在Cisco2612、Cisco2613中有一个。
思科路由器的控制口接口的连接及做法思科路由器作为网络通信的核心设备，在目前已经得到了广泛的应用。
很多人都对思科路由器的安装和维护还不是很了解，今天我们主要讲解如何快速完成思科路由器安装与维护。
一、思科路由器的一般故障判断及排除方法（1）首先看MODEM的状态，如果MODEM的DCD不亮，则表示线路连接故障，请先检查线路连接。
（2）其次检查思科路由器的电缆连接。
将控制终端连接到路由器上。
按回车数下，出现路由器名称，打入show interface serial 0, 观看第一行，line和line protocol的状态：如果line is up，表示路由器接收的该线路接口的DCD信号；否则表示线路接口的DCD信号为低。
（3）如果line protocol is up，表示该线路接口的线路协议匹配成功。
否则表示线路协议匹配失败。
打人show interface ethernet 0 如果line protocol is up，表示该线路接口连接正常。
通讯系统在运行中可能出现一些故障，我们如何迅速地找出故障所在，并及时修改，是维持系统正常运行的关键，我们就端口、线路、链路等方面介绍故障的排除方法。
二、控制口接口的连接及做法将思科2500／1000系列路由器附件中的控制电缆RJ45的一端连接到思科的CONSOLE口上，思科路由器则将MODEM电缆的DB25的一端接到思科的CONSOLE口上，DB9的一端连接到PC的COMl ／2上。
在PC上设置仿真终端程序：比如用WINDOWS中的TERMINAL 程序，使用COMl／2，9600BPS，8 DATA BIT，2STOP BIT。
其余使用默认值。
做好控制口连接后，打开路由器的电源开关。
三、初始化安装路由器必须使用带有有效地的电源，而终端或PC机也必须使用带有有效地的电源。
一般要求使用的电源的零地间的电压小于4伏，零火／地火的电压就为220伏。
地线保护基本上要求上网的设备需有保护地线、这些设备包括主机、工作站、集线器、交换机、路由器及连接路由器的MODEM等。
思科路由器的接口类型繁多，要认识并能正确采购而且能正确使用它是一件有挑战意义的事情。
本文以思科公司最通用、最典型的路由器型号——Cisco2600系列为例来进行说明。
思科在早期的路由器(如Cisco2500系列)中，接口都是固定化设计，从Cisco2600系列起，开始采用模块化设计，部分接口(接口卡和网络模块)将由客户根据自己的需要来选购，这使得思科的路由器产品具有极强的升级和扩展能力。
思科公司的Cisco2600系列路由器具有企业级的通用性、集成性和扩展性。
随着企业新应用的出现，这个系列的模块化结构能适应网络技术的变化，能通过更换接口卡和网络模块进行升级。
Cisco2600系列配置了强大的RISC处理器，能够支持高级服务质量(QoS)、安全和网络集成等多种服务。
Cisco2600系列与Cisco1600、1700和3600系列共享模块化接口，为Internet、内部网访问、语音/数据集成、模拟和数字拨号访问服务、VPN访问、ATM访问、VLAN以及路由管理等提供全面的解决方案。
这个系列的路由器是目前中小企业使用得最多的路由器型号，完全有能力适应中小企业不断发展的网络应用需求，虽然它被思科公司定义为“使用在中小企业分支机构里”，但是对于需求不是很高级的用户往往把它用在网络的核心。
思科的Cisco2600系列包括：2610、2611、2613、2620、2621、2650、2651(以上型号思科公司在全球已经停止出销售)和2610XM、2611XM、2612、2620XM、2621XM、2650XM、2651XM、2691(正在销售)(见图1)。
表1为正在销售的Cisco2600XM和2612、2691的接口基本配置。
在Cisco2600系列中，有些接口是固化，而有些接口是模块化设计，被用户选购来安装在广域网接口插槽和网络模块插槽里。
固定化配置的接口有：辅助口(AUX)和控制口(CON)都各有一个;以态网口(ETHERNET)会有一个到两个;令牌环(TR)只有在Cisco2612、Cisco2613中有一个。
其它都是接口卡、模块以及模块与接口的组合，下面将分别介绍，我们可以结合看图1了解它们在路由器后面板中的位置。
一、普通RJ45接口1、Auxilliary——辅助口(RJ45)辅助口一般作为路由器远程MODEM拨号的接口，它是一个异步串行口。
它有以下功能：(1)远程拨号调试功能：AUX串行口可以连接调制解调器，用户可以通过电话拨号方式，对设备进行远程调试。
(2)拨号备份功能：作为主干线路的备份，AUX串行口连接调制解调器，当主线路断掉后，系统会自动启动AUX端口电话拨号连接。
它通过直通双绞线从AUX的RJ45口连接到提供RS232通讯协议接口(一般是DB9)的MODEM，中间要接有一个RJ45到DB9的接口适配器(见图2)。
2、Console——控制口(RJ45)控制口用作为在本地连接到电脑，用电脑进行路由器配置的接口。
从路由器的控制口(RJ45)到电脑的COM1串行通讯端口(DB9)用反序双绞线(交叉线)进行连接，同样的中间要有一个RJ45到DB9的接口适配器(见图3)。
我们对路由器的第一次配置以及以后的主要配置都是通过这个口来进行。
3、Ethernet——以太局域网口(RJ45)以太局域网口用来通过直通双绞线连接至局域网的中心交换机，是局域网通往外界广域网的途径。
值得我注意的是，产品代码尾数是1的路由器一般有两个以太局域网口，分别命名为：Ethernet 0和Ethernet 1，如：CISCO2611XM、CISCO2621XM。
4、Token Ring——令牌环局域网口(RJ45)令牌环局域网口在CISCO2600系列中只有2612和2613两个型号有配置，用来连接至令牌环局域网的令牌环交换机。
显然是为了照顾还存在令牌环这种局域网技术的机构的使用。
在中国，笔者认为，这种局域网技术基本上很少使用二、NM (Network Module)——网络模块,(包括表2——表6)网络模块允许Cisco 2600系列被用户定制成适合任何网络服务的需求(没有任何网络模块和广域网接口卡的CISCO2600，(见图4)。
这些模块的广泛应用包括：多服务的语音和数据综合，模拟和ISDN拨号，ATM访问，低密度交换，入侵检测，串行设备集成等。
在这些网络模块中有些上面就集成有接口，可直接使用;有些没有接口，只有插槽，需要安上接口卡才能使用;有些既有接口又有插槽，可能按情况不用或选用接口卡。
三、ATM与串行网络模块 (需要 IOS11.3 (3)T版本或更新版本)(见表2)产品代号描述NM-4T1-ATM 包含 IMA的4端口T1 ATM网络模块NM-4E1-ATM 包含 IMA的4端口E1 ATM网络模块NM-8T1-ATM 包含 IMA的8端口T1 ATM网络模块NM-8E1-ATM 包含 IMA的8端口E1 ATM网络模块NM-1A-T3 1端口 DS3 ATM 网络模块NM-1A-E3 1端口 E3 ATM 网络模块NM-16A 16端口高密度异步网络模块NM-32A 32端口高密度异步网络模块NM-4A/S 4端口低速(128 Kbps 最大)异步/同步串行网络模块NM-8A/S 8端口低速(128 Kbps 最大)异步/同步串行网络模块四、局域网/广域网网络模块(见表3)当需要更多数的广域接口连接时，以及低密度交换端口时可以采用。
产品代号描述NM-2W 含两个广域网接口卡插槽网络模块 (见图5)NM-1E1端口以太网网络模块NM-4E4端口以太网网络模块NM-1ATM-25 1端口ATM 25Mbps网络模块五、ISDN，模拟调制解调器与信道化串行网络模块(见表4)拨号连接由一个系列提供综合业务数字网(ISDN)主要速率接口(PRI)基本速率接口(BRI)的网络模块;集成数字调制解调器、模拟调制解调器、高密度的异步接口插槽以及异步/同步串行接口网络模块。
产品代号描述NM-1CT11端口通道化T1/ISDN PRI 网络模块 (见图6)NM-1CT1-CSU 包含有 CSU(信道服务单元)的1端口通道化T1/ISDN PRI网络模块NM-2CT12端口通道化T1/ISDN PRI网络模块NM-2CT1-CSU 包含有 CSU(信道服务单元)的2端口通道化T1/ISDN PRI网络模块NM-1CE1B 1端口通道化平衡E1/ISDN PRI 网络模块NM-1CE1U 1端口通道化非平衡E1/ISDN PRI 网络模块NM-2CE1B 2端口通道化平衡E1/ISDN PRI 网络模块NM-2CE1U 2端口通道化非平衡E1/ISDN PRI 网络模块NM-4B-S/T 4端口ISDN BRI网络模块(S/T接口)NM-4B-U包含有 NT1的4端口ISDN BRI网络模块 (U接口)NM-8B-S/T 8端口ISDN BRI网络模块(S/T接口) (见图7)NM-8B-U包含有 NT1的8端口ISDN BRI网络模块 (U接口)NM-8AM 8路模拟modem 网络模块NM-16AM 16路模拟modem 网络模块六、语音/传真网络模块(见表5)语音网络模块总是与语音接口卡一起使用，它们一起提供在单一模块里集成语音和数据，给用户带来极大的业务优势，比如：IP电话。
在CISCO2600XM系列中能提供从24路到48路IP电话。
产品代号描述NM-HDV-1T1-1212信道 T1高密度语音/传真网络模块NM-HDV-1E1-1212信道 E1高密度语音/传真网络模块NM-HDV-1T1-2424信道 T1高密度语音/传真网络模块NM-HDV-1T1-24E 24信道T1增强高密度语音/传真网络模块NM-HDV-1E1-3030信道 E1高密度语音/传真网络模块NM-HDV-1E1-30E 30信道E1强高密度语音/传真网络模块NM-HDV-2T1-4848信道T1高密度语音/传真网络模块NM-HDV-2E1-60 60信道E1强高密度语音/传真网络模块NM-1V 1槽语音/传真网络模块NM-2V 2槽语音/传真网络模块(见图8)NM-16ESW-PWR包含有电源卡的 16端口10/100以太网交换网络模块NM-16ESW16端口 10/100 以太网交换网络模块EM-HAD-8FXS 8 端口语音/传真扩展网络模块FXSNM-HAD-4FXS 高密度模拟语音 /传真网络模块(有4 FXS)EM-HAD-4FXO4 端口语音/传真扩展网络模块 FXONM-HDV-1J1-30 1端口30信道J1高密度语音模块NM-HDV-1J1-30E1端口30增强信道J1高密度语音模块七、报警接口控制器 (AIC)网络模块(见表6)产口代号描述NM-AIC-64 报警监控和控制网络模块 (见图 9)八、入侵检测系统网络模块(见表7)入侵检测系统网络模块是思科集成入侵检测系统网络安全的一部分，这允许机构保护资产和减少操作成本。
它运行思科IDS感应软件，监控来自所有接口的数据流量。
NM-CIDS-K9 思科入侵检测系统网络模块 , 20-GB IDE硬盘 (见图10)九、内容引擎网络模块(见表8)思科内容引擎网络模块提供工业级领先的内容转发系统，整合智能缓存和内容路由，能使WAN带宽和IP语音性能得到极大提高。
NM-CE-BP-20G-K9 内容引擎网络模块 , 基本性能, 20-GB IDE 硬盘(见图11)NM-CE-BP-40G-K9 内容引擎网络模块 , 基本性能，40-GB IDE 硬盘十、WIC((WAN Interface Card)和VWIC(Voice/WAN Interface)—广域网接口卡和语音/广域网接口卡Cisco 2600系列路由器的广域网接口插槽支持象1端口xDSL 和1-2端口模拟MODEM那样的20个广域网接口卡WIC;还支持单口或双口的多服务VWIC(语音/广域网接口卡)——WAN和VIC的结合，提供了空前的灵活性和多功能性，保护了用户的投资;支持达到T1和E1的速率的T1信道服务单元/数据服务单元或者E1数据服务单元。
VWIC可以仅用于数据，也可以用于渠道化(丢弃与插入)的语音/数据综合应用，来连接PBX(专用分组交换网)或者PSTN(公共电话网)，WIC与VWIC是用户广域网连接的主要选择。
1、WIC广域网接口卡(见表9)产口代号描述WIC-1DSU-T1 T1 CSU/DSU(信道服务单元/数据服务单元)广域网接口卡WIC-1DSU-56K 1端口四线 56/64 Kbps CSU/DSU广域网接口卡WIC-1T 1端口高速串行广域网接口卡(见图12)WIC-2T 2端口高速串行广域网接口卡(见图13)WIC-2A/S 2端口异步/同步串行广域网接口卡WIC-1B-S/T1端口ISDN BRI广域网接口卡WIC-1B-U 1端口 ISDN BRI (含有NT1)广域网接口卡WIC-1AM 1端口模拟Modem 广域网接口卡WIC-2AM2端口模拟Modem 广域网接口卡WIC-ADSL 1端口ADSL广域网接口卡WIC-1SHDSL 1端口G.SHDSL广域网接口卡2、VWIC(Voice/WAN)语音/广域网接口卡(见表10)产品代号描述VWIC-1MFT-T1 1端口T1/分离 T1 弹性Trunk语音/广域网接口卡 (含有CSU/DSU)VWIC-2MFT-T1 2端口T1/分离 T1弹性Trunk语音/广域网接口卡 (含有CSU/DSU)(见图14)VWIC-2MFT-T1-DI 2端口 T1/分离 T1弹性Trunk语音/广域网接口卡 (含有CSU/DSU和丢弃与插入)VWIC-1MFT-E1 1端口 E1/分离 E1 弹性 Trunk语音/广域网接口卡 (含有DSU)VWIC-2MFT-E1 2端口 E1/分离E1弹性Trunk语音/广域网接口卡 (含有DSU)VWIC-2MFT-E1-DI 2端口 E1/分离E1弹性Trunk语音/广域网接口卡 (含有DSU和丢弃与插入)VWIC-1MFT-G703 1端口G.703弹性 Trunk语音/广域网接口卡VWIC-2MFT-G703 2端口 G703弹性Trunk语音/广域网接口卡十一、语音接口卡(用于语音/传真网络模块的)(见表11)产品代号描述VIC-2BRI-S/T-TE 2端口BRI S/T终端设备语音/传真接口卡(用在语音/传真网络模块) VIC-2BRI-NT/TE3 2端口BRI (NT and TE)语音接口卡VIC-2FXS 2端口 FXS语音/传真接口卡(用在语音/传真网络模块)VIC-2FXO-M1 含有呼叫者 ID和管理分离的2端口FXO语音/传真接口卡(用在语音/传真网络模块) (北美版和其他国家)VIC-2FXO 2端口FXO语音/传真接口卡(用在语音/传真网络模块) (北美版和其他国家) VIC-2FXO-M2 含有呼叫者 ID和管理分离的2端口 FXO语音/传真接口卡(欧洲版)VIC-2FXO-EU 2端口FXO语音/传真接口卡(欧洲版)VIC-2FXO-M3 2端口 FXO 语音/传真接口卡(澳大利亚)VIC-2E/M 2端口 E&M 语音/传真接口卡(用在语音/传真网络模块)VIC-2DID 2端口 DID (Direct Inward Dial) 语音/传真接口卡(图15)十二、AIM (Advanced Integration Module)——高级集成模块(见表12)高级集成模块(AIM)为高级服务的集成提供了可扩展性，其中这些服务包括硬件辅助数据压缩、加密、语音和ATM硬件辅助数据压缩，以及加密。
