硅酮结构胶用量计算

结构胶计算玻璃采用结构胶与铝合金框粘接，主要承受温度和组合荷载。

1、基本参数胶的短期强度设计值： f1=0.2 N/mm2胶的长期强度设计值： f2=0.01N/mm2年温差最大值: △T=80℃铝型材线膨胀系数: a1=2.35×10-5玻璃线膨胀系数: a2=1.0×10-5（以上基本参数可以在计算书第二部分、基本参数及主要材料设计指标里找到）另外根据厂家提供的数据，得到以下参数：硅酮结构密封胶温差效应变位承受能力δ1=0.125θ2C)S1式中C SWaf12式中ｑE3、在玻璃永久荷载作用下，粘结宽度C S应按下式计算：式中ｑG幕墙玻璃单位面积重力荷载设计值（KN/m2）;ａ、ｂ分别为矩形玻璃的短边和长边长度（ｍｍ）；ｆ2硅酮结构密封胶在永久荷载作用下的强度设计值，取0.01 N/mm2。

4、水平倒挂的隐框、半隐框玻璃和铝框之间硅酮结构密封胶的粘结宽度C S应按下式计算：非抗震设计时，可取第1、3款计算的较大值；抗震设计时，可取第2、3款计算的较大值。

（根据玻璃幕墙规范5.6）3、胶的粘结厚度（胶的粘结厚度包过两种情况1、在温度作用下的粘结厚度2、在地震作用下的粘结厚度，取两者中的较大值。

其中玻璃幕墙规范5.6.5中指的就是硅酮结构密封胶在地震作用下的粘结厚度）玻璃板块在年温差作用下玻璃与铝型材相对位移量：U S1 =b·△T·(a1-a2)=2000×80×(2.35×10-5-1.0×10-5)=2.16m（b 为玻璃面板长边△T 为年温差a1 为铝型材线膨胀系数a2为玻璃线膨胀系数）年温差作用下结构胶粘结厚度：S1t===4.2mm，取5.0mm。

（1δ硅酮结构密封胶的变位承受能力，取对应于其受拉应力为0.14N/mm2时的伸长率，在温度作用下一般取0.125）U S（ｕθ（h gS1t(t s1δ0.4）。

结构胶计算
1、对于竖向隐框、半隐框玻璃幕墙中玻璃和铝框间硅酮结构密封胶的粘接宽度Cs，应按受力
1.1、在风荷载作用下，粘结宽度Cs
Cs7.00mm
w 1.40kN/m2
a2000.00mm
f10.20N/mm2
1.2、在风荷载和水平地震作用下，粘结宽度Cs
Cs7.00mm
w 1.40kN/m2
a2000.00mm
q E0.20kN/m2
f10.20N/mm2
1.3、在玻璃永久荷载作用下，粘结宽度Cs
Cs21.99mm
q G0.26kN/m2
a2000.00mm
b3500.00mm
f20.01N/mm2
2、对于水平倒挂的隐框、半隐框玻璃幕墙中玻璃和铝框间硅酮结构密封胶的粘接宽度Cs，应
Cs1730.80mm
w 1.40kN/m2
q G43.20kN/m2
a800.00mm
f10.20N/mm2
f20.01N/mm2
3、对于隐框、半隐框玻璃幕墙中玻璃和铝框间硅酮结构密封胶的粘接厚度t s，应按下列公式计算。

3.1、在风荷载作用下，粘结宽度Cs
t s11.21mm
u s 6.36kN/m2
θ0.0018rad
h g3500.00mm
δ0.15
按受力情况分别按下列规定计算。

s，应按下式计算。

应按下列公式计算。

异形玻璃硅酮结构胶的计算硅酮结构胶在建筑幕墙中已有几十年的应用经验。

笔者查阅了相关资料，结构胶应用于玻璃幕墙始于1970年，距今约44年。

国内隐框玻璃幕墙起步于20世纪八十年代，距今约30年。

玻璃通过结构胶粘结在高层建筑上是比较"大胆"的做法，但几十年的实践经验证明，这种做法是安全的。

当前，结构胶计算理论比较成熟。

《玻璃幕墙工程技术规范》-2003中5.6.1至5.6.5条对结构胶的计算方法做了较详细的说明。

但此计算方法有条件限制，在特定条件下存一些特殊问题，首先，计算对象是矩形玻璃面板的结构胶，但工程中经常遇到三角形板、梯形板、圆形板、多边形板；其次，面板应垂直或水平放置，而实际工程中经常遇到倾斜幕墙；再其次，在一些特定条件下计算宽度、厚度总是不能满足设计要求。

本文针对异形玻璃结构胶如何计算，部分特定条件下如何处理做了研究。

不当之处欢迎指正。

硅酮结构密封胶计算考虑受拉、受剪两方面，荷载考虑永久荷载、临时荷载两种。

其强度值按现行国家标准《建筑用硅酮结构密封胶》GB16776规定拉伸强度值不低于0.6N/mm2，总安全系数不小于4.0。

《玻璃幕墙工程技术规范》-2003荷载计算时风荷载分项系数取1.4，地震荷载分项系数取1.3，所以结构胶材料分项系数为4/1.4约为3.0。

基于此，《玻璃幕墙工程技术规范》-2003规定：临时荷载作用下受拉和受压强度设计值f1均取0.2N/mm2。

永久荷载下受拉和受压强度设计值f2按经验取1/20，即0.01N/mm2。

《玻璃幕墙工程技术规范》中的风荷载作用下结构胶宽度计算公式是基于双向板荷载分配理论，考虑面板中结构胶最大拉应力推倒出来的。

《玻璃幕墙工程技术规范》条文说明摘录由以上图5.2我们看到，玻璃短边承受荷载区为三角形，长边承受荷载区为梯形，结构胶承受的最大拉应力在短边中点及长边中间段。

计算公式推倒时是选取结构胶最大拉应力区域进行，考虑风荷载作用下结构胶最大拉应力推倒的。

1 隐框玻璃幕墙胶类及伸缩缝计算基本参数：1：计算点标高：88m ；2：玻璃分格尺寸：宽×高=B ×H=1100mm ×1380mm ；3：幕墙类型：全隐框玻璃幕墙4：年温温差：80℃；1.1 抗震设计下结构硅酮密封胶的宽度计算：(1)水平力作用下结构胶粘结宽度：C s1：风荷载和地震作用下结构胶粘结宽度最小值(mm)；w k ：风荷载标准值(N/mm2)；q EAk ：地震作用标准值(N/mm2)，对于不等片合片的中空玻璃，取外片重量，其它情况，取组成板块的玻璃总重量，按公式5.3.4[JGJ102-2003]计算； a ：矩形分格短边长度(mm)；f 1：结构胶的短期强度允许值，取0.2N/mm2；C s1=(1.4×w k +0.5× 1.3×q EAk )×a/2f 1 ……5.6.3-2[JGJ102-2003]=(1.4×0.001364+0.5×1.3×0.000246)×1100/2/0.2=5.691mm(2)自重效应(永久荷载)作用下胶缝宽度的计算(玻璃与铝框间)： C s2：自重效应下玻璃与铝框间结构胶粘结宽度最小值(mm)；q G1：结构胶承担的玻璃单位面积重力荷载设计值(N/mm2)，分项系数取1.35；a ：分格短边长(mm)；b ：分格长边长(mm)；f 2：结构胶的长期强度允许值，取0.01N/mm2；C s2=q G1ab/2(a+b)f 2 ……5.6.3-3[JGJ102-2003]=0.000415×1100×1380/2/(1100+1380)/0.01=12.701mm(3)自重效应(永久荷载)作用下胶缝宽度的计算(玻璃与玻璃间)： C s3：自重效应下玻璃与玻璃间结构胶粘结宽度最小值(mm)；q G2：结构胶承担的玻璃单位面积重力荷载设计值(N/mm2)，分项系数取1.35；a ：分格短边长(mm)；b ：分格长边长(mm)；f 2：结构胶的长期强度允许值，取0.01N/mm2；C s3=q G2ab/2(a+b)f 2 ……5.6.3-3[JGJ102-2003]=0.000207×1100×1380/2/(1100+1380)/0.01=6.335mm实际玻璃与铝框间胶缝宽度取8mm.玻璃与玻璃间胶缝宽度取8mm.1.2 结构硅酮密封胶粘接厚度的计算：(1)玻璃与铝框间温度作用下结构胶粘结厚度：u s1：在年温差作用下玻璃与玻璃附框型材相对位移量(mm)；b ：玻璃板块最大边(mm)；Δt ：年温差：80℃a 1：铝型材线膨胀系数，2.3×10-5；a 2：玻璃线膨胀系数，1×10-5；u s1=b Δt(a 1-a 2)=1380×80×(2.3-1)×10-5=1.435mmt s1：温度作用下结构胶粘结厚度计算值(mm)；δ1：温度作用下结构硅酮密封胶的变位承受能力：10%t s1=u s1/(δ1(2+δ1))0.5=1.435/(0.1×(2+0.1))0.5=3.131mm(2)地震作用下结构胶粘结厚度：u s2：在地震作用下玻璃与玻璃附框型材相对位移量(mm)；θ：风荷载标准值作用下主体结构层间位移角限值(rad)；(取值见表20[GB/T21086-2007])h g ：幕墙玻璃面板高度(mm)；u s2=θh g ……5.6.5-2[JGJ102-2003]=1/550×1380=2.509mmt s2：地震作用下结构胶粘结厚度计算值(mm)；δ2：地震作用下结构硅酮密封胶的变位承受能力：12.5%t s2=u s2/(δ2(2+δ2))0.5 ……5.6.5[JGJ102-2003]=2.509/(0.125×(2+0.125))0.5=4.868mm实际玻璃与铝框间胶缝厚度取6mm.玻璃与玻璃间胶缝厚度取6mm.1.3 结构胶设计总结：按5.6.1[JGJ102-2003]规定，硅酮结构胶还需要满足下面要求： 1：粘接宽度≥7mm ；2：12mm ≥粘接厚度≥6mm ；3：粘接宽度大于厚度，但不宜大于厚度的2倍，但是在实际情况下，不大于厚度的3倍是可以的；综合上面计算结果，本工程设计中玻璃与铝框间结构胶不满足规范要求。

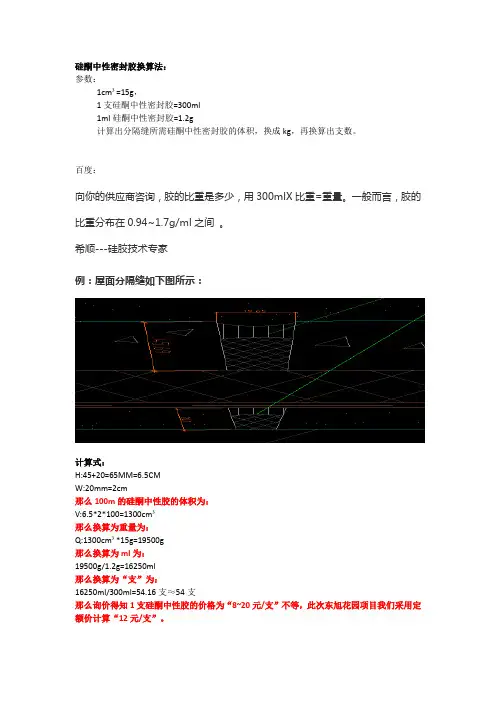

参数：
1cm³=15g，
1支硅酮中性密封胶=300ml
1ml硅酮中性密封胶=1.2g
计算出分隔缝所需硅酮中性密封胶的体积，换成kg，再换算出支数。

百度：
向你的供应商咨询，胶的比重是多少，用300mlX比重=重量。

一般而言，胶的比重分布在0.94~1.7g/ml之间。

希顺---硅胶技术专家
例：屋面分隔缝如下图所示：
计算式：
H:45+20=65MM=6.5CM
W:20mm=2cm
那么100m的硅酮中性胶的体积为：
V:6.5*2*100=1300cm³
那么换算为重量为：
Q:1300cm³*15g=19500g
那么换算为ml为：
19500g/1.2g=16250ml
那么换算为“支”为：
16250ml/300ml=54.16支≈54支
那么询价得知1支硅酮中性胶的价格为“8~20元/支”不等，此次东旭花园项目我们采用定额价计算“12元/支”。

按砖厚5mm来换算
H:5mm=0.5cm
W：2CM
那么100m的硅酮中性胶的体积为：V:0.5*2*100=100cm³
那么换算为重量为：
Q：100cm³*15g=1500g
那么换算为ml为：
1500g/1.2g=1250ml
那么换算为支为：
1250ml/300ml=4.16支
如果按砖厚+抹灰厚度=25mm计算：H：20+5=25mm=2.5cm
W：2cm
V:2.5*2*100=500cm³
Q:500*15=7500g
7500/1.2=6250ml
6250/300=20.83支。

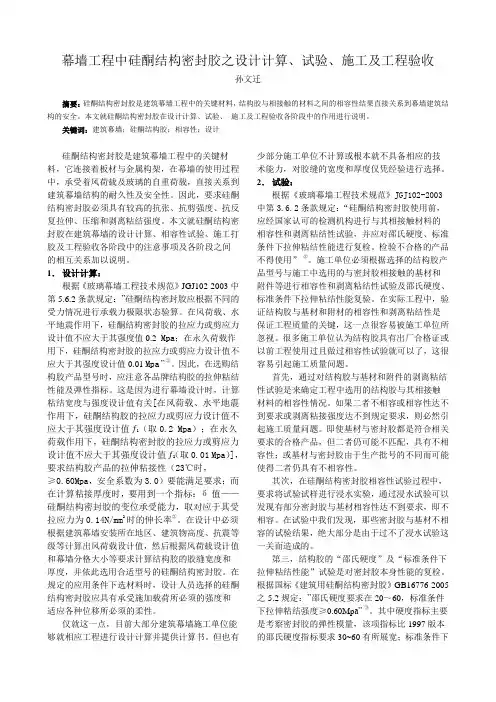

幕墙工程中硅酮结构密封胶之设计计算、试验、施工及工程验收孙文迁摘要：硅酮结构密封胶是建筑幕墙工程中的关键材料，结构胶与相接触的材料之间的相容性结果直接关系到幕墙建筑结构的安全。

本文就硅酮结构密封胶在设计计算、试验、施工及工程验收各阶段中的作用进行说明。

关键词：建筑幕墙；硅酮结构胶；相容性；设计硅酮结构密封胶是建筑幕墙工程中的关键材料，它连接着板材与金属构架，在幕墙的使用过程中，承受着风荷载及玻璃的自重荷载，直接关系到建筑幕墙结构的耐久性及安全性。

因此，要求硅酮结构密封胶必须具有较高的抗张、抗剪强度、抗反复拉伸、压缩和剥离粘结强度。

本文就硅酮结构密封胶在建筑幕墙的设计计算、相容性试验、施工打胶及工程验收各阶段中的注意事项及各阶段之间的相互关系加以说明。

1．设计计算：根据《玻璃幕墙工程技术规范》JGJ102-2003中第5.6.2条款规定：”硅酮结构密封胶应根据不同的受力情况进行承载力极限状态验算。

在风荷载、水平地震作用下，硅酮结构密封胶的拉应力或剪应力设计值不应大于其强度值0.2 Mpa；在永久荷载作用下，硅酮结构密封胶的拉应力或剪应力设计值不应大于其强度设计值0.01 Mpa”②。

因此，在选购结构胶产品型号时，应注意各品牌结构胶的拉伸粘结性能及弹性指标。

这是因为进行幕墙设计时，计算粘结宽度与强度设计值有关[在风荷载、水平地震作用下，硅酮结构胶的拉应力或剪应力设计值不应大于其强度设计值ƒ1（取0.2 Mpa）；在永久荷载作用下，硅酮结构密封胶的拉应力或剪应力设计值不应大于其强度设计值ƒ2（取0.01 Mpa）]，要求结构胶产品的拉伸粘接性（23℃时，≥0.60Mpa，安全系数为3.0）要能满足要求；而在计算粘接厚度时，要用到一个指标：δ值——硅酮结构密封胶的变位承受能力，取对应于其受拉应力为0.14N/mm2时的伸长率②。

在设计中必须根据建筑幕墙安装所在地区、建筑物高度、抗震等级等计算出风荷载设计值，然后根据风荷载设计值和幕墙分格大小等要求计算结构胶的胶缝宽度和厚度，并依此选用合适型号的硅酮结构密封胶。

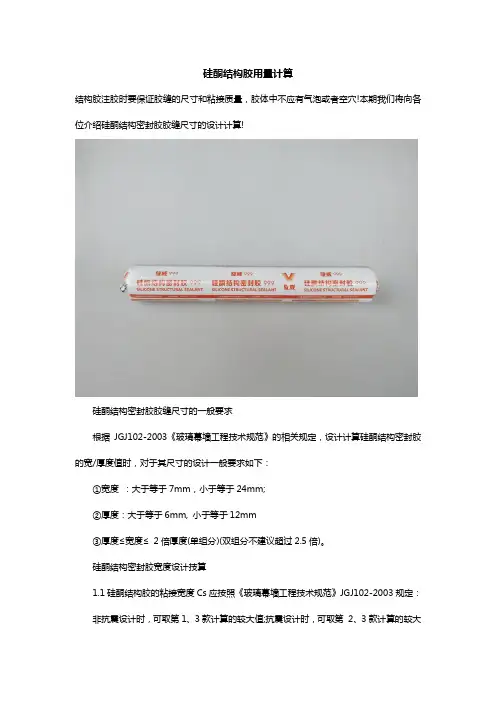

硅酮结构胶用量计算结构胶注胶时要保证胶缝的尺寸和粘接质量，胶体中不应有气泡或者空穴!本期我们将向各位介绍硅酮结构密封胶胶缝尺寸的设计计算!硅酮结构密封胶胶缝尺寸的一般要求根据JGJ102-2003《玻璃幕墙工程技术规范》的相关规定，设计计算硅酮结构密封胶的宽/厚度值时，对于其尺寸的设计一般要求如下：①宽度：大于等于7mm，小于等于24mm;②厚度：大于等于6mm, 小于等于12mm③厚度≤宽度≤2倍厚度(单组分)(双组分不建议超过2.5倍)。

硅酮结构密封胶宽度设计技算1.1硅酮结构胶的粘接宽度Cs应按照《玻璃幕墙工程技术规范》JGJ102-2003规定：非抗震设计时，可取第1、3款计算的较大值;抗震设计时，可取第2、3款计算的较大值。

(1)、在风荷载作用下，粘接宽度CS应按下式计算：式中W—作用在计算单元上的风荷载设计值(Kpa);a—矩形玻璃板的短边和长边长度(mm)f1—硅酮结构密封胶在风荷载或地震作用下的强度设计值，取0.2N/mm2。

(2)、在风荷载和水平地震作用下，粘接宽度CS应按下式计算：式中W—作用在计算单元上的风荷载设计值(Kpa);qE—作用在计算单元上的地震作用设计值(Kpa)f1—硅酮结构密封胶在风荷载或地震作用下的强度设计值,取0.2N/mm2。

(3)、在玻璃永久荷载作用下，粘接宽度CS应按下式计算：式中qG—幕墙玻璃单位面积重力荷载设计值(Kpa);a、b—分别为矩形玻璃板的短边和长边长度(mm);f2—硅酮结构密封胶在永久荷载或地震作用下的强度设计值,取0.01N/mm2。

硅酮结构密封胶厚度设计技术2.1硅酮结构胶的粘接厚度tS(如下图)应符合公式(4)的要求：ts：硅酮结构密封胶粘结厚度计算值(mm);δ：硅酮结构密封胶的变位承受能力,取对应于其受拉应力为0.14N/mm2时的伸长率;us：幕墙玻璃相对于铝合金附框位移量(mm)，由主体结构侧移产生的相对位移us1可按公式(5)计算;由温差变化产生的相对位移us2可按公式(6)计算，取us1、us2中的较大值。

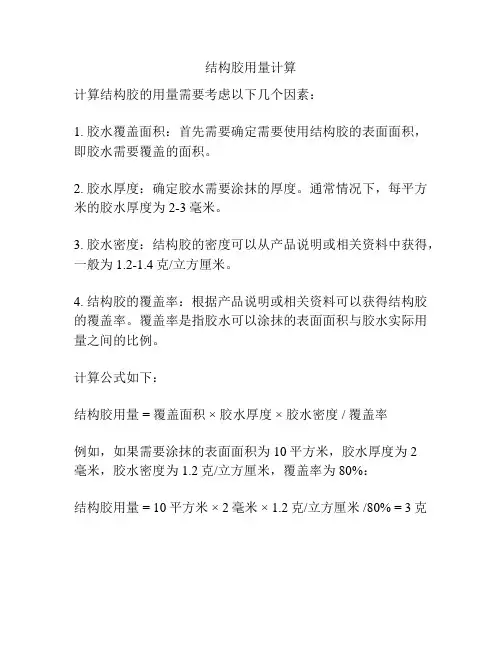

结构胶用量计算
计算结构胶的用量需要考虑以下几个因素：
1. 胶水覆盖面积：首先需要确定需要使用结构胶的表面面积，即胶水需要覆盖的面积。

2. 胶水厚度：确定胶水需要涂抹的厚度。

通常情况下，每平方米的胶水厚度为2-3毫米。

3. 胶水密度：结构胶的密度可以从产品说明或相关资料中获得，一般为1.2-1.4克/立方厘米。

4. 结构胶的覆盖率：根据产品说明或相关资料可以获得结构胶的覆盖率。

覆盖率是指胶水可以涂抹的表面面积与胶水实际用量之间的比例。

计算公式如下：
结构胶用量 = 覆盖面积 ×胶水厚度 ×胶水密度 / 覆盖率
例如，如果需要涂抹的表面面积为10平方米，胶水厚度为2
毫米，胶水密度为1.2克/立方厘米，覆盖率为80%：
结构胶用量 = 10平方米 × 2毫米 × 1.2克/立方厘米 /80% = 3克。

硅酮结构密封胶使用规范1、范围本规范规定了用硅酮结构密封胶粘结装配建筑玻璃幕墙结构元件施工的前期准备、基本要求、工艺程序和质量检验方法。

适用于指导本公司硅酮结构密封胶施工应用。

2、前期准备工作2.1相容性及粘结性试验工程承建商必须提供工程上正式使用的与结构胶相接触的所有基材样件。

一般包括玻璃、铝型材、双面胶条等。

并以文件形式委托（委托书见附件3）本公司进行相容性及粘结性试验。

按GB16776-97标准附录A或ASTMC1087标准试验方法进行相容性试验，以确定硅酮结构胶与双面胶条的相容性。

按GB16776-97附录A或ASTMC794试验方法进行粘结-剥离试验。

以确定是否需用底涂来确保良好的粘结性。

相容性及粘结性试验结果符合GB16776-97后，将向工程承建商提交试验报告。

2.2工程图纸的审验及结构胶设计胶缝尺寸的验算承建商必须提供工程图纸及相关设计参数，本公司根据JG102-96《玻璃幕墙工程技术规范》，对工程硅酮结构胶粘结节点设计审验；对结构胶缝尺寸验算。

以求达到最合理的节点设计和胶缝设计。

结构胶设计胶缝尺寸可以按下式计算粘结宽度：Cs=W k a/(2000×f1)Cs--硅酮结构密封胶粘结宽度（mm）。

W k--风荷载标准值（Kpa）。

a--玻璃的短边长度(mm)。

f1--胶的短期强度允许值。

按138Kpa采用。

根据具体情况要对玻璃自重效应，地震效应以及温差效应等进行综合考虑，进行结构胶粘结宽度的设计计算。

3、施工基本要求3.1对施工人员的要求实现玻璃幕墙单元件的粘结密封，依赖于施工操作人员的高度责任心和严格、熟练的正确操作，这些人员应具有以下条件：3.1.1有高度责任心，懂得玻璃幕墙的安全可靠性与施工质量密切相关。

3.1.2熟悉结构胶施工工艺程序，熟练掌握粘结密封操作技术和施工工具；能看懂工程图纸规定的粘结密封部位及配套材料状况。

3.1.3掌握粘结密封失败后的排故方法和技术安全的基本知识。

幕墙工程中硅酮结构密封胶之设计计算、试验、施工及工程验收孙文迁摘要：硅酮结构密封胶是建筑幕墙工程中的关键材料，结构胶与相接触的材料之间的相容性结果直接关系到幕墙建筑结构的安全。

本文就硅酮结构密封胶在设计计算、试验、施工及工程验收各阶段中的作用进行说明。

关键词：建筑幕墙；硅酮结构胶；相容性；设计硅酮结构密封胶是建筑幕墙工程中的关键材料，它连接着板材与金属构架，在幕墙的使用过程中，承受着风荷载及玻璃的自重荷载，直接关系到建筑幕墙结构的耐久性及安全性。

因此，要求硅酮结构密封胶必须具有较高的抗张、抗剪强度、抗反复拉伸、压缩和剥离粘结强度。

本文就硅酮结构密封胶在建筑幕墙的设计计算、相容性试验、施工打胶及工程验收各阶段中的注意事项及各阶段之间的相互关系加以说明。

1．设计计算：根据《玻璃幕墙工程技术规范》JGJ102-2003中第5.6.2条款规定：”硅酮结构密封胶应根据不同的受力情况进行承载力极限状态验算。

在风荷载、水平地震作用下，硅酮结构密封胶的拉应力或剪应力设计值不应大于其强度值0.2 Mpa；在永久荷载作用下，硅酮结构密封胶的拉应力或剪应力设计值不应大于其强度设计值0.01 Mpa”②。

因此，在选购结构胶产品型号时，应注意各品牌结构胶的拉伸粘结性能及弹性指标。

这是因为进行幕墙设计时，计算粘结宽度与强度设计值有关[在风荷载、水平地震作用下，硅酮结构胶的拉应力或剪应力设计值不应大于其强度设计值ƒ1（取0.2 Mpa）；在永久荷载作用下，硅酮结构密封胶的拉应力或剪应力设计值不应大于其强度设计值ƒ2（取0.01 Mpa）]，要求结构胶产品的拉伸粘接性（23℃时，≥0.60Mpa，安全系数为3.0）要能满足要求；而在计算粘接厚度时，要用到一个指标：δ值——硅酮结构密封胶的变位承受能力，取对应于其受拉应力为0.14N/mm2时的伸长率②。

在设计中必须根据建筑幕墙安装所在地区、建筑物高度、抗震等级等计算出风荷载设计值，然后根据风荷载设计值和幕墙分格大小等要求计算结构胶的胶缝宽度和厚度，并依此选用合适型号的硅酮结构密封胶。

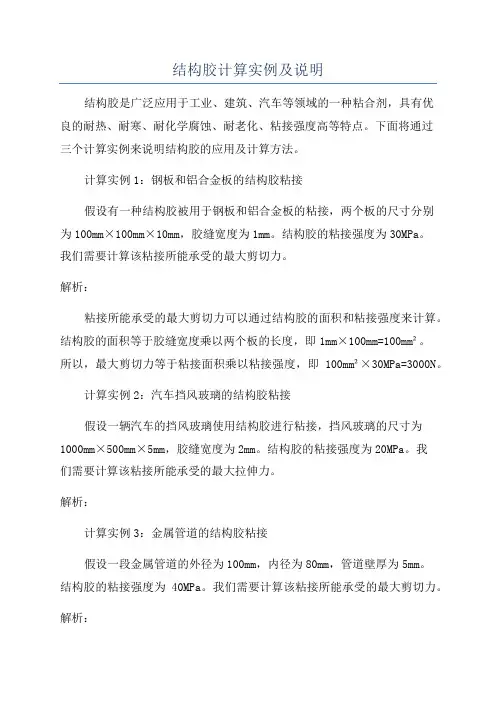

结构胶计算实例及说明结构胶是广泛应用于工业、建筑、汽车等领域的一种粘合剂，具有优良的耐热、耐寒、耐化学腐蚀、耐老化、粘接强度高等特点。

下面将通过三个计算实例来说明结构胶的应用及计算方法。

计算实例1：钢板和铝合金板的结构胶粘接假设有一种结构胶被用于钢板和铝合金板的粘接，两个板的尺寸分别为100mm×100mm×10mm，胶缝宽度为1mm。

结构胶的粘接强度为30MPa。

我们需要计算该粘接所能承受的最大剪切力。

解析：粘接所能承受的最大剪切力可以通过结构胶的面积和粘接强度来计算。

结构胶的面积等于胶缝宽度乘以两个板的长度，即1mm×100mm=100mm²。

所以，最大剪切力等于粘接面积乘以粘接强度，即100mm²×30MPa=3000N。

计算实例2：汽车挡风玻璃的结构胶粘接假设一辆汽车的挡风玻璃使用结构胶进行粘接，挡风玻璃的尺寸为1000mm×500mm×5mm，胶缝宽度为2mm。

结构胶的粘接强度为20MPa。

我们需要计算该粘接所能承受的最大拉伸力。

解析：计算实例3：金属管道的结构胶粘接假设一段金属管道的外径为100mm，内径为80mm，管道壁厚为5mm。

结构胶的粘接强度为40MPa。

我们需要计算该粘接所能承受的最大剪切力。

解析：粘接所能承受的最大剪切力可以通过结构胶的面积和粘接强度来计算。

结构胶的面积等于管道外径减去内径再乘以管道壁厚，即(100mm-80mm)×5mm=100mm²。

所以，最大剪切力等于粘接面积乘以粘接强度，即100mm²×40MPa=4000N。

通过以上三个计算实例，我们可以看出结构胶的应用非常广泛，并且具有很高的粘接强度。

在实际应用中，我们需要根据具体的材料尺寸、粘接方式、胶缝宽度等因素进行计算，以确保粘接的可靠性和安全性。

此外，还需要注意在实际使用时遵守粘接剂的使用说明，以达到最佳的粘接效果。

结构胶计算实例及说明文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]结构胶计算玻璃采用结构胶与铝合金框粘接，主要承受温度和组合荷载。

1、基本参数胶的短期强度设计值： f 1= N/mm 2胶的长期强度设计值： f 2=mm 2年温差最大值: △T=80℃铝型材线膨胀系数: a 1=×10-5玻璃线膨胀系数: a 2=×10-5 （以上基本参数可以在计算书第二部分、基本参数及主要材料设计指标里找到）另外根据厂家提供的数据，得到以下参数：硅酮结构密封胶温差效应变位承受能力δ1=硅酮结构密封胶地震效应变位承受能力δ2=θ：主体结构的平面变形性能，取θ=1/500（在招标文件里可以找到这些数据）2、胶的粘结宽度胶在风荷载和地震作用下的粘结宽度S 1qa 7.1561300C 23.26mm 2000f 20000.2⨯===⨯，取C S =24.0 mm 。

(q 为风荷载和地震荷载的组合设计值)知识延伸：1、在风荷载作用下，粘结宽度C S 应按下式计算；式中 C S 硅酮结构密封胶的粘结宽度（ｍｍ）W 作用在计算单元上的风荷载设计值（KN/m 2）a 矩形玻璃板的短边长度（ｍｍ）f 1 硅酮结构密封胶在风荷载或地震作用下的强度设计值，取mm 2。

2、在风荷载和水平地震作用下，粘结宽度C S 应按下式计算：E S 1(w 0.5q )a C 2000f +=(本工程就是用的这个公式，q w 0.5qE =+在荷载计算 里面会有详细介绍)式中ｑE 为作用在计算单元上的地震作用设计值（KN/ｍ2）。

3、在玻璃永久荷载作用下，粘结宽度C S 应按下式计算：式中 ｑG 幕墙玻璃单位面积重力荷载设计值（KN/m 2）;ａ、ｂ分别为矩形玻璃的短边和长边长度（ｍｍ）；ｆ2硅酮结构密封胶在永久荷载作用下的强度设计值，取 N/mm2。

4、水平倒挂的隐框、半隐框玻璃和铝框之间硅酮结构密封胶的粘结宽度C S应按下式计算：非抗震设计时，可取第1、3款计算的较大值；抗震设计时，可取第2、3款计算的较大值。

硅酮结构胶的修正分析1、引言硅酮结构胶是一种中性固化、专为建筑幕墙中的结构粘结装配而设计的。

可在很宽的气温条件下轻易地挤出使用，依靠空气中的水分固化成优异、耐用的高模量、高弹性的硅酮橡胶化工制品，其最早的配方是在航天领域中使用。

随着中国经济的发展，高层、超高层建筑在中国大陆已经俯拾即是，无论这些建筑的外立面造型多么复杂多变，在外墙的设计上基本都采用了玻璃幕墙这个形式作为首选方案，由此可见玻璃幕墙的优点相对突出，至今尚无其他最终可替代产品形式。

2、问题提出在玻璃幕墙中，隐框，半隐框形式因其立面简洁通透普遍为业主、建筑师所使用。

不同于由外露的金属构件（盖板，压板，或点式驳接头）固定玻璃面板，隐框半隐框系统使用结构胶对面板与框架固定，因此硅酮结构胶的结构安全至关重要。

《玻璃幕墙工程技术规范JGJ 102-2003》规定了结构胶粘接宽度及厚度的计算公式。

其中，硅酮结构胶厚度，规范给出的计算公式为：（JGJ102-2003 5.6.5-1）（JGJ102-2003 5.6.5-2）式中ts——硅酮结构密封胶的粘接厚度（mm）；us——幕墙玻璃的相对于铝合金框的位移（mm），由主体结构侧移产生的相对位移可按（5.6.5-2）式计算，必要时还应考虑温度变化产生的相对位移；——风荷载标准值作用下主体结构的楼层弹性层间位移角限值（rad）；hg——玻璃面板高度（mm），取其边长a或b；——硅酮结构密封胶的变位承受能力，取对应于其受拉应力为0.14N/mm2时的伸长率。

3、改进公式推导按公式（JGJ102-2003 5.6.5-2）中的描述，玻璃相对铝合金框相对位移图如下，见（图1）：图1 玻璃相对铝合金框相对位移图Fig.1 Glass relative aluminum alloy frame relative displacement即下端结构胶无变形，上端变形最大为us，侧边结构胶变形与高度成正比，上部结构胶整体变形us。

GB/T16776建筑用硅酮结构密封胶1 范围本标准规定了建筑用硅酮结构密封胶（简称硅酮结构胶）的术语、分类和标记、要求、试验方法、检验规则、包装、标志、运输和贮存。

本标准适用于建筑幕墙及其它结构粘接装配用硅酮结构密封胶。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 531-1999 橡胶袖珍硬度计压入硬度试验方法（ISO 7619:1986,Rubber-Determination hardness by means of pocket hardness meters,IDT）GB/T 13477.1-2003 建筑密封材料试验方法第1部分：试验基材的规定（ISO 13640：1999， Building construction—Jointing products—Specifications for test substrates,MOD）GB/T 13477.3-2003 建筑密封材料试验方法第3部分：使用标准器具测定密封材料挤出性的方法（ISO9048：1987，Building construction—Jointing products—Determination of extrudability of sealants using standardized apparatus,MOD）GB/T 13477.5-2003 建筑密封材料试验方法第5部分：表干时间的测定GB/T 13477.6-2003 建筑密封材料试验方法第6部分：流动性的测定（ISO 7390：1987，Building construction—Jointing products—Determination of resistance to flow，MOD）GB/T 13477.8-2003 建筑密封材料试验方法第8部分：拉伸粘结性的测定（ISO8339：1984,Building construction—Jointing products—Sealants—Determination of tensile properties,MOD）GB/T 13477.18-2003 建筑密封材料试验方法第18部分：剥离粘结性的测定GB/T 14682 建筑密封材料术语JC/T 485-1992（1997）建筑窗用弹性密封剂3 术语GB/T 14682确定的术语和定义适用于本标准。

参数：
1cm³=15g，
1支硅酮中性密封胶=300ml
1ml硅酮中性密封胶=1.2g
计算出分隔缝所需硅酮中性密封胶的体积，换成kg，再换算出支数。

百度：
向你的供应商咨询，胶的比重是多少，用300mlX比重=重量。

一般而言，胶的比重分布在0.94~1.7g/ml之间。

希顺---硅胶技术专家
例：屋面分隔缝如下图所示：
计算式：
H:45+20=65MM=6.5CM
W:20mm=2cm
那么100m的硅酮中性胶的体积为：
V:6.5*2*100=1300cm³
那么换算为重量为：
Q:1300cm³*15g=19500g
那么换算为ml为：
19500g/1.2g=16250ml
那么换算为“支”为：
16250ml/300ml=54.16支≈54支
那么询价得知1支硅酮中性胶的价格为“8~20元/支”不等，此次东旭花园项目我们采用定额价计算“12元/支”。

按砖厚5mm来换算
H:5mm=0.5cm
W：2CM
那么100m的硅酮中性胶的体积为：V:0.5*2*100=100cm³
那么换算为重量为：
Q：100cm³*15g=1500g
那么换算为ml为：
1500g/1.2g=1250ml
那么换算为支为：
1250ml/300ml=4.16支
如果按砖厚+抹灰厚度=25mm计算：H：20+5=25mm=2.5cm
W：2cm
V:2.5*2*100=500cm³
Q:500*15=7500g
7500/1.2=6250ml
6250/300=20.83支。
