建筑用硅酮结构密封胶实施细则

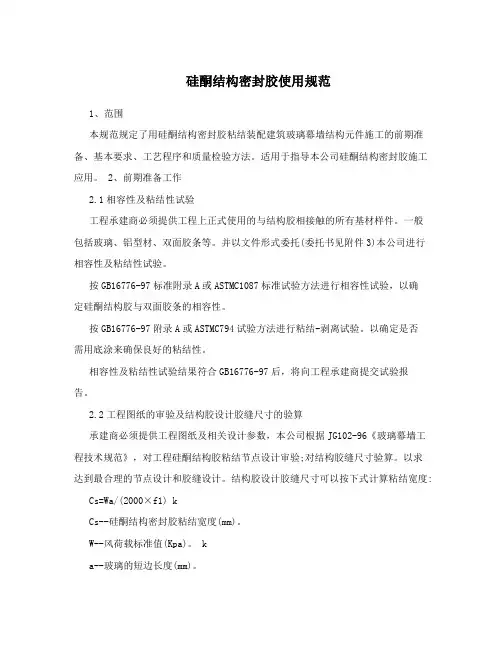

硅酮结构密封胶使用规范1、范围本规范规定了用硅酮结构密封胶粘结装配建筑玻璃幕墙结构元件施工的前期准备、基本要求、工艺程序和质量检验方法。

适用于指导本公司硅酮结构密封胶施工应用。

2、前期准备工作2.1相容性及粘结性试验工程承建商必须提供工程上正式使用的与结构胶相接触的所有基材样件。

一般包括玻璃、铝型材、双面胶条等。

并以文件形式委托(委托书见附件3)本公司进行相容性及粘结性试验。

按GB16776-97标准附录A或ASTMC1087标准试验方法进行相容性试验，以确定硅酮结构胶与双面胶条的相容性。

按GB16776-97附录A或ASTMC794试验方法进行粘结-剥离试验。

以确定是否需用底涂来确保良好的粘结性。

相容性及粘结性试验结果符合GB16776-97后，将向工程承建商提交试验报告。

2.2工程图纸的审验及结构胶设计胶缝尺寸的验算承建商必须提供工程图纸及相关设计参数，本公司根据JG102-96《玻璃幕墙工程技术规范》，对工程硅酮结构胶粘结节点设计审验;对结构胶缝尺寸验算。

以求达到最合理的节点设计和胶缝设计。

结构胶设计胶缝尺寸可以按下式计算粘结宽度: Cs=Wa/(2000×f1) kCs--硅酮结构密封胶粘结宽度(mm)。

W--风荷载标准值(Kpa)。

ka--玻璃的短边长度(mm)。

f1--胶的短期强度允许值。

按138Kpa采用。

根据具体情况要对玻璃自重效应，地震效应以及温差效应等进行综合考虑，进行结构胶粘结宽度的设计计算。

3、施工基本要求3.1对施工人员的要求实现玻璃幕墙单元件的粘结密封，依赖于施工操作人员的高度责任心和严格、熟练的正确操作，这些人员应具有以下条件:3.1.1有高度责任心，懂得玻璃幕墙的安全可靠性与施工质量密切相关。

3.1.2熟悉结构胶施工工艺程序，熟练掌握粘结密封操作技术和施工工具;能看懂工程图纸规定的粘结密封部位及配套材料状况。

3.1.3掌握粘结密封失败后的排故方法和技术安全的基本知识。

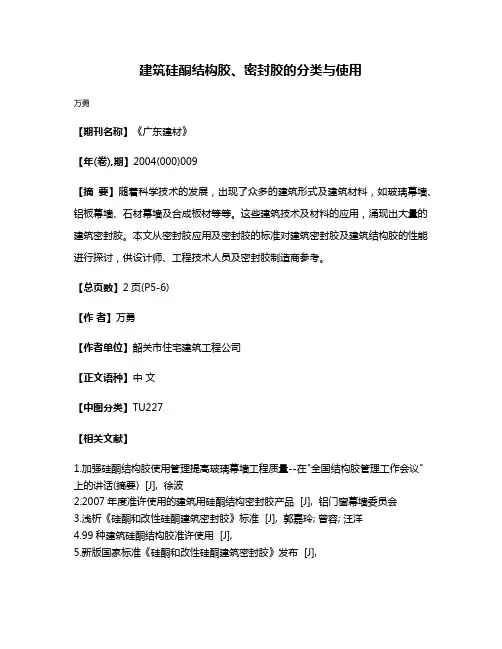

建筑硅酮结构胶、密封胶的分类与使用
万勇
【期刊名称】《广东建材》
【年(卷),期】2004(000)009
【摘要】随着科学技术的发展，出现了众多的建筑形式及建筑材料，如玻璃幕墙、铝板幕墙、石材幕墙及合成板材等等。

这些建筑技术及材料的应用，涌现出大量的建筑密封胶。

本文从密封胶应用及密封胶的标准对建筑密封胶及建筑结构胶的性能进行探讨，供设计师、工程技术人员及密封胶制造商参考。

【总页数】2页(P5-6)
【作者】万勇
【作者单位】韶关市住宅建筑工程公司
【正文语种】中文
【中图分类】TU227
【相关文献】
1.加强硅酮结构胶使用管理提高玻璃幕墙工程质量--在"全国结构胶管理工作会议"上的讲话(摘要) [J], 徐波
2.2007年度准许使用的建筑用硅酮结构密封胶产品 [J], 铝门窗幕墙委员会
3.浅析《硅酮和改性硅酮建筑密封胶》标准 [J], 郭嘉玲; 曾容; 汪洋
4.99种建筑硅酮结构胶准许使用 [J],
5.新版国家标准《硅酮和改性硅酮建筑密封胶》发布 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

建筑用硅酮结构密封胶相容性检测报告(原件)
建筑用硅酮结构密封胶相容性检测，目的是检测结构胶与实际工程用基材是否相容以及 结构胶粘结玻 璃结构系统各种附件，经热及紫外线老化处理后，考查试样颜色变化，检验与玻璃、附件的粘结性，确定 结构胶与附件的相容性。

本检测依据国家标准《建筑用硅酮结构密封胶》GB 16776-2005。

－2002)进行。

建筑用硅酮结构密封胶相容性检测主要包括以下几大方面内容：
一、概况
工程名称、工程地点、委托单位、施工单位、检测日期等。

二、试件送检要求
试件编号、检测数量、检测类别、送检见证、委托要求等。

三、试件描述
按照GB 16776－2005的要求，检测报告应包括下列内容：
1. 试件的品种、批号、有效期、生产厂家；
2. 实际工程用基材的品种、镀膜方法、生产厂家；
3. 结构胶粘结玻璃结构系统各种附件的型号规格和生产厂家；
4. 是否用底涂料，底涂料的品种、批号、有效期、生产厂家。

四、检测所用仪器设备和执行的标准依据
1. 检测仪器设备；
2. 检测方法与适用标准：
GB 16776－2005 《建筑用硅铜结构密封胶》
五、检测过程及结果的有关说明
1. 结构胶样品应在标准条件下至少放置24h，方可制作试件。

2. 标明试件粘结或内聚破坏情况。

六、检测结论
七、附表
试件的检测数据和破坏状况。

八、报告注意事项
1. 报告的注意事项。

建筑用硅酮结构密封胶实施细则建筑用硅酮结构密封胶实施细则1依据标准：GB16776-2005 建筑用硅酮结构密封胶GB/T13477.3-2003 建筑密封材料试验方法第1部分试验基材的规定GB/T13477.3-2003 建筑密封材料试验方法第3部分使用标准器具测定密封材料挤出性的方法GB/T13477.5-2003 建筑密封材料试验方法第5部分表干时间的测定GB/T13477.6-2003 建筑密封材料试验方法第6部分流动性的测定GB/T13477.8-2003 建筑密封材料试验方法第8部分拉伸粘结性的测定2.型别----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方按组分分：单组份和双组份，分别用1和2表示。

按基材分类：金属M，玻璃G，其他Q产品标示：适用于金属、玻璃的双组份硅酮结构胶标记为：2MG GB16776-20033.技术性能产品物理力学性能----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方4 试验条件4.1标准试验条件温度：（23±2）℃，相对湿度（50±5）%5试验项目5.1外观5.1.1产品应为细腻、均匀膏状物，无起泡、结块、凝胶、结皮，无不宜分散的析出物。

5.1.2双组份产品两组份的颜色应有明显区别。

5.2下垂度试验温度：（50±2）℃5.2.1试验器具：下垂度模具流平性模具鼓风干燥箱（50±2）℃钢板尺（0.5mm）聚乙烯条（厚度≤0.5mm，长度≤1mm）----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方5.2.2试件制备：将下垂度模具用丙酮等溶剂清洗干净并干燥之。

把聚乙烯条衬在模具底部，使其盖住模具上部边缘，并固定在外侧，然后把已在（23±2）℃下放置24h的密封材料用刮刀填入模具内，制备试件时应注意：a)避免形成气泡；b)在模具表面上将密封材料压实；c)修整密封材料的表面，使其与模具的表面和末端齐平；d)放松模具的聚乙烯条。

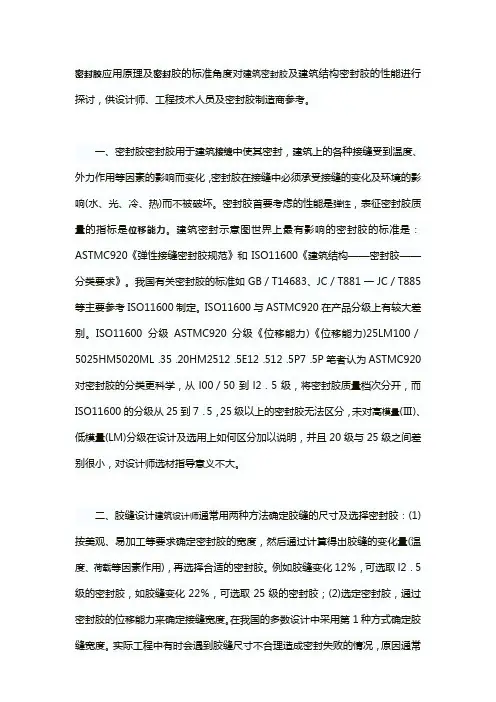

密封胶应用原理及密封胶的标准角度对建筑密封胶及建筑结构密封胶的性能进行探讨，供设计师、工程技术人员及密封胶制造商参考。

一、密封胶密封胶用于建筑接缝中使其密封，建筑上的各种接缝受到温度、外力作用等因素的影响而变化，密封胶在接缝中必须承受接缝的变化及环境的影响(水、光、冷、热)而不被破坏。

密封胶首要考虑的性能是弹性，表征密封胶质量的指标是位移能力。

建筑密封示意图世界上最有影响的密封胶的标准是：ASTMC920《弹性接缝密封胶规范》和ISO11600《建筑结构——密封胶——分类要求》。

我国有关密封胶的标准如GB／T14683、JC／T881一JC／T885等主要参考ISO11600制定。

ISO11600与ASTMC920在产品分级上有较大差别。

ISO11600分级ASTMC920分级《位移能力)《位移能力)25LM100／5025HM5020ML．35．20HM2512．5E12．512．5P7．5P笔者认为ASTMC920对密封胶的分类更科学，从l00／50到l2．5级，将密封胶质量档次分开，而ISO11600的分级从25到7．5，25级以上的密封胶无法区分，未对高模量(Ⅲ)、低模量(LM)分级在设计及选用上如何区分加以说明，并且20级与25级之间差别很小，对设计师选材指导意义不大。

二、胶缝设计建筑设计师通常用两种方法确定胶缝的尺寸及选择密封胶：(1)按美观、易加工等要求确定密封胶的宽度，然后通过计算得出胶缝的变化量(温度、荷载等因素作用)，再选择合适的密封胶。

例如胶缝变化12％，可选取l2．5级的密封胶，如胶缝变化22％，可选取25级的密封胶；(2)选定密封胶，通过密封胶的位移能力来确定接缝宽度。

在我国的多数设计中采用第1种方式确定胶缝宽度。

实际工程中有时会遇到胶缝尺寸不合理造成密封失败的情况，原因通常是按第1种方法设计，但未校检密封胶的位移能力是否匹配，或密封胶的位移能力达不到制造商所声称的等级。

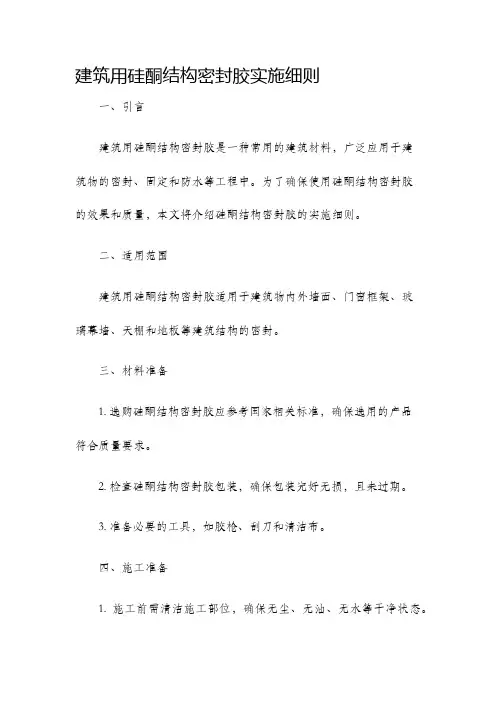

建筑用硅酮结构密封胶实施细则一、引言建筑用硅酮结构密封胶是一种常用的建筑材料，广泛应用于建筑物的密封、固定和防水等工程中。

为了确保使用硅酮结构密封胶的效果和质量，本文将介绍硅酮结构密封胶的实施细则。

二、适用范围建筑用硅酮结构密封胶适用于建筑物内外墙面、门窗框架、玻璃幕墙、天棚和地板等建筑结构的密封。

三、材料准备1. 选购硅酮结构密封胶应参考国家相关标准，确保选用的产品符合质量要求。

2. 检查硅酮结构密封胶包装，确保包装完好无损，且未过期。

3. 准备必要的工具，如胶枪、刮刀和清洁布。

四、施工准备1. 施工前需清洁施工部位，确保无尘、无油、无水等干净状态。

2. 如有需要，可预先进行适当的工程处理，如刷涂底漆、清理老旧密封胶等。

3. 确保施工现场通风良好，以确保施工人员安全。

五、施工步骤1. 将硅酮结构密封胶装入胶枪，并按照其包装上的使用说明进行操作。

2. 在需密封的结构缝隙上横向施涂硅酮结构密封胶，确保充盈缝隙。

3. 采用刮刀平整胶面，确保密封胶与周围结构的平齐。

4. 结构缝隙较大或深的情况下，可进行多道涂抹，确保密封效果。

5. 施涂完毕后，使用清洁布擦拭多余的硅酮结构密封胶，保持施工表面的整洁。

6. 密封胶初步固化后，可进行后续处理，如上漆、打磨等。

六、注意事项1. 施工过程中需佩戴适当的防护用品，如手套、口罩和护目镜等。

2. 避免施工过程中用手直接接触硅酮结构密封胶，以免引起皮肤不适。

3. 施工环境温度应在5-40℃之间，湿度应控制在85%以下。

4. 施工后需及时关闭开关门窗，确保密封胶能够顺利固化。

七、质量验收1. 确保施工完毕后的密封胶表面光滑平整，无明显鼓泡、褶皱或缺陷。

2. 检查密封胶与结构之间的粘接效果，确保牢固且无开裂现象。

3. 如有必要，进行相关质量检测。

八、维护与保养1. 定期检查建筑结构密封胶的状态，如发现老化、开裂或变形等情况，及时维修或更换。

2. 避免使用酸、碱等强腐蚀性物质接触密封胶。

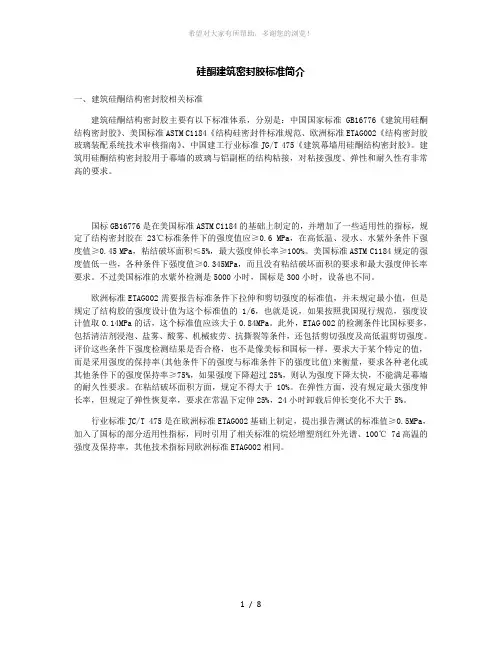

硅酮建筑密封胶标准简介一、建筑硅酮结构密封胶相关标准建筑硅酮结构密封胶主要有以下标准体系，分别是：中国国家标准GB16776《建筑用硅酮结构密封胶》、美国标准ASTM C1184《结构硅密封件标准规范、欧洲标准ETAG002《结构密封胶玻璃装配系统技术审核指南》、中国建工行业标准JG/T 475《建筑幕墙用硅酮结构密封胶》。

建筑用硅酮结构密封胶用于幕墙的玻璃与铝副框的结构粘接，对粘接强度、弹性和耐久性有非常高的要求。

国标GB16776是在美国标准ASTM C1184的基础上制定的，并增加了一些适用性的指标，规定了结构密封胶在23℃标准条件下的强度值应≥0.6 MPa，在高低温、浸水、水紫外条件下强度值≥0.45 MPa，粘结破坏面积≤5%，最大强度伸长率≥100%。

美国标准ASTM C1184规定的强度值低一些，各种条件下强度值≥0.345MPa，而且没有粘结破坏面积的要求和最大强度伸长率要求。

不过美国标准的水紫外检测是5000小时，国标是300小时，设备也不同。

欧洲标准ETAG002需要报告标准条件下拉伸和剪切强度的标准值，并未规定最小值，但是规定了结构胶的强度设计值为这个标准值的1/6，也就是说，如果按照我国现行规范，强度设计值取0.14MPa的话，这个标准值应该大于0.84MPa。

此外，ETAG 002的检测条件比国标要多，包括清洁剂浸泡、盐雾、酸雾、机械疲劳、抗撕裂等条件，还包括剪切强度及高低温剪切强度。

评价这些条件下强度检测结果是否合格，也不是像美标和国标一样，要求大于某个特定的值，而是采用强度的保持率(其他条件下的强度与标准条件下的强度比值)来衡量，要求各种老化或其他条件下的强度保持率≥75%，如果强度下降超过25%，则认为强度下降太快，不能满足幕墙的耐久性要求。

在粘结破坏面积方面，规定不得大于10%。

在弹性方面，没有规定最大强度伸长率，但规定了弹性恢复率，要求在常温下定伸25%，24小时卸载后伸长变化不大于5%。

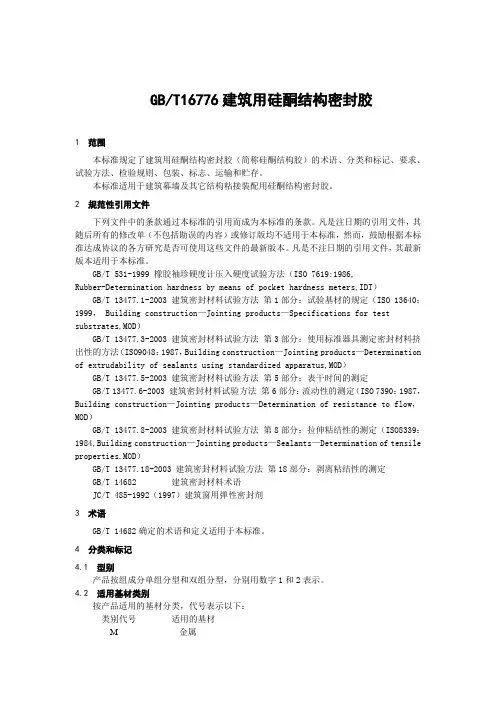

GB/T16776建筑用硅酮结构密封胶1 范围本标准规定了建筑用硅酮结构密封胶（简称硅酮结构胶）的术语、分类和标记、要求、试验方法、检验规则、包装、标志、运输和贮存。

本标准适用于建筑幕墙及其它结构粘接装配用硅酮结构密封胶。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 531-1999 橡胶袖珍硬度计压入硬度试验方法（ISO 7619:1986,Rubber-Determination hardness by means of pocket hardness meters,IDT）GB/T 13477.1-2003 建筑密封材料试验方法第1部分：试验基材的规定（ISO 13640：1999， Building construction—Jointing products—Specifications for test substrates,MOD）GB/T 13477.3-2003 建筑密封材料试验方法第3部分：使用标准器具测定密封材料挤出性的方法（ISO9048：1987，Building construction—Jointing products—Determination of extrudability of sealants using standardized apparatus,MOD）GB/T 13477.5-2003 建筑密封材料试验方法第5部分：表干时间的测定GB/T 13477.6-2003 建筑密封材料试验方法第6部分：流动性的测定（ISO 7390：1987，Building construction—Jointing products—Determination of resistance to flow，MOD）GB/T 13477.8-2003 建筑密封材料试验方法第8部分：拉伸粘结性的测定（ISO8339：1984,Building construction—Jointing products—Sealants—Determination of tensile properties,MOD）GB/T 13477.18-2003 建筑密封材料试验方法第18部分：剥离粘结性的测定GB/T 14682 建筑密封材料术语JC/T 485-1992（1997）建筑窗用弹性密封剂3 术语GB/T 14682确定的术语和定义适用于本标准。

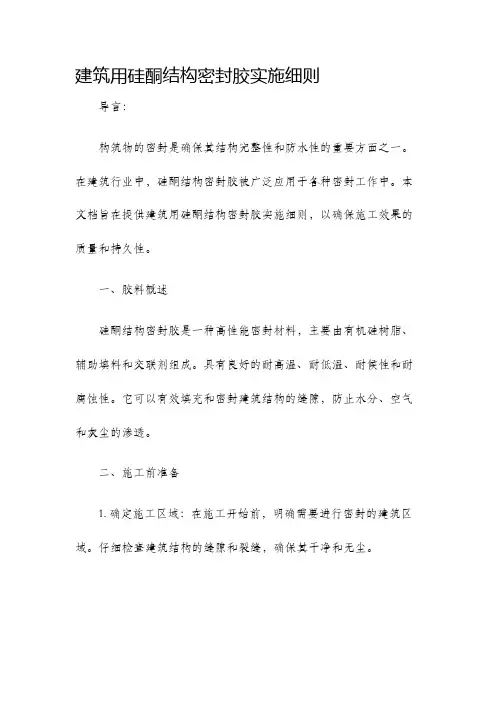

建筑用硅酮结构密封胶实施细则导言：构筑物的密封是确保其结构完整性和防水性的重要方面之一。

在建筑行业中，硅酮结构密封胶被广泛应用于各种密封工作中。

本文档旨在提供建筑用硅酮结构密封胶实施细则，以确保施工效果的质量和持久性。

一、胶料概述硅酮结构密封胶是一种高性能密封材料，主要由有机硅树脂、辅助填料和交联剂组成。

具有良好的耐高温、耐低温、耐候性和耐腐蚀性。

它可以有效填充和密封建筑结构的缝隙，防止水分、空气和灰尘的渗透。

二、施工前准备1. 确定施工区域：在施工开始前，明确需要进行密封的建筑区域。

仔细检查建筑结构的缝隙和裂缝，确保其干净和无尘。

2. 胶料选择：根据密封区域的特点和要求，选择适合的硅酮结构密封胶。

参考硅酮结构密封胶的技术规格，确定其适用性和性能指标。

3. 工具准备：准备必要的工具和辅助材料，如密封枪、刮刀、清洁剂、涂胶刷等。

确保这些工具干净且适合使用。

三、施工步骤1. 清洁和处理：在施工开始前，清洁待密封的表面，并确保其完全干燥。

若有需要，使用清洁剂去除污垢和油渍。

2. 胶料涂覆：将硅酮结构密封胶装入密封枪中，通过挤压胶枪使胶料均匀涂覆在需要密封的表面上。

注意保持施工速度均匀。

3. 封缝和填充：使用刮刀或涂胶刷将硅酮结构密封胶填充到需要密封的缝隙和裂缝中。

确保胶料充分填充，并使用刮刀平整表面。

4. 美观处理：根据需要，在密封完成后，使用刮刀或涂胶刷进行美观处理。

确保表面平整、无气泡和杂质。

5. 干燥时间：根据硅酮结构密封胶的规定，留出足够的干燥时间。

在此期间，避免人员和物体接触密封区域，以免影响施工质量。

6. 检查和维护：密封完成后，定期检查密封区域的状况。

如发现损坏或老化，及时进行维护和修补。

四、注意事项1. 安全措施：在施工过程中，注意使用个人防护装备，如手套、口罩、护目镜等。

避免密封胶直接接触皮肤和口腔。

2. 环境条件：施工时，注意环境的温度和湿度。

确保施工区域没有雨水、霜冻或强风。

3. 储存和保管：储存硅酮结构密封胶时，避免阳光直射和高温环境。

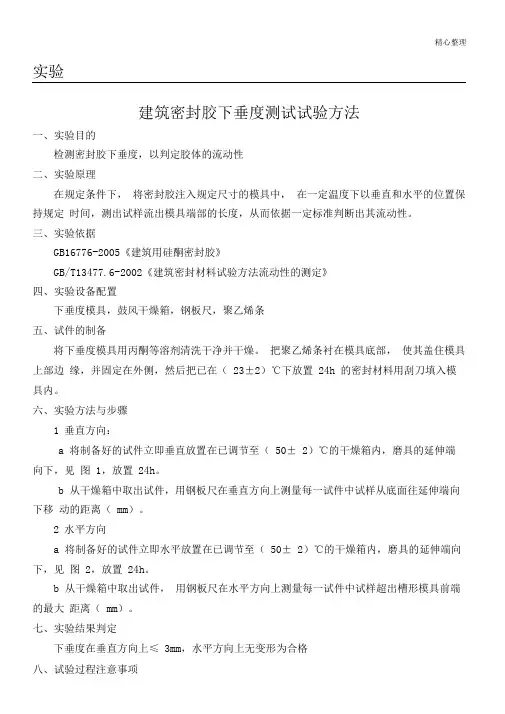

精心整理实验建筑密封胶下垂度测试试验方法一、实验目的检测密封胶下垂度，以判定胶体的流动性二、实验原理在规定条件下，将密封胶注入规定尺寸的模具中，在一定温度下以垂直和水平的位置保持规定时间，测出试样流出模具端部的长度，从而依据一定标准判断出其流动性。

三、实验依据GB16776-2005《建筑用硅酮密封胶》GB/T13477.6-2002《建筑密封材料试验方法流动性的测定》四、实验设备配置下垂度模具，鼓风干燥箱，钢板尺，聚乙烯条五、试件的制备将下垂度模具用丙酮等溶剂清洗干净并干燥。

把聚乙烯条衬在模具底部，使其盖住模具上部边缘，并固定在外侧，然后把已在（23±2）℃下放置24h 的密封材料用刮刀填入模具内。

六、实验方法与步骤1垂直方向：a 将制备好的试件立即垂直放置在已调节至（50± 2）℃的干燥箱内，磨具的延伸端向下，见图1，放置24h。

b 从干燥箱中取出试件，用钢板尺在垂直方向上测量每一试件中试样从底面往延伸端向下移动的距离（mm）。

2水平方向a 将制备好的试件立即水平放置在已调节至（50± 2）℃的干燥箱内，磨具的延伸端向下，见图2，放置24h。

b 从干燥箱中取出试件，用钢板尺在水平方向上测量每一试件中试样超出槽形模具前端的最大距离（mm）。

七、实验结果判定下垂度在垂直方向上≤ 3mm，水平方向上无变形为合格八、试验过程注意事项1制备试件时，避免形成气泡，在模具内表面将密封材料压实，修整密封材料的表面，使其与模具的表面和末端齐平，放松模具背面的聚乙烯条。

2下垂度试验每一试件的下垂值，精确至1mm3如果试验失败，允许重复一次实验，但只能重复一次。

当试样从槽形模具中滑脱时，模具内表面可按生产方的建议进行处理，然后重复进行试验。

.实验二建筑单组份密封胶挤出性试验方法一、实验目的测定单组份密封胶挤出性二、实验原理在规定条件下采用压缩空气将密封材料从聚乙烯挤胶筒中挤出至水中，测定一次将全部样品挤出所需时间的长短，判定出胶体的挤出性。

2023年XX省建筑用密封胶产品质量监督抽查实施细则1抽样方法以随机抽样的方式抽取检验样品和备用样品。

对单组分支装产品，从同批产品中随机抽取4个包装箱，每个包装箱中随机抽取2支产品，共8支，4支为检验样品，4支为备用样品。

对双组分桶装产品，每批次产品抽取主剂、固化剂各1包装桶。

主剂样品总量不小于4kg,固化剂样品总量不小于1kg,将主剂样品和固化剂样品各分为两份，主剂样品每份至少2kg,固化剂样品每份至少0.5kg,其中一份为检验样品，另一份为备用样品。

2抽查产品名称及执行标准3检验依据执行企业标准、团体标准、地方标准的产品，检验项目参照上述内容执行。

凡是注日期的文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本细则。

凡是不注日期的文件，其最新版本适用于本细则。

4判定规则4.1依据标准GB33372-2020《胶粘剂挥发性有机化合物限量》GB16776—2005《建筑用硅酮结构密封胶》GB/T14683—2017《硅酮和改性硅酮建筑密封胶》GB24266—2009《中空玻璃用硅酮结构密封胶》GB/T23261—2009《石材用建筑密封胶》GB/T29755—2013《中空玻璃用弹性密封胶》JC/T485-2007《建筑窗用弹性密封胶》JC/T881—2017《混凝土接缝用建筑密封胶》JC/T885—2016《建筑用防霉密封胶》现行有效的国家标准、企业标准、团体标准、地方标准及产品明示质量要求4.2判定原则经检验，检验项目全部合格，判定为被抽查产品所检项目未发现不合格；检验项目中任一项或一项以上不合格，判定为被抽查产品不合格。

若被检产品明示的质量要求高于本细则中检验项目依据的标准要求时，应按被检产品明示的质量要求判定。

若被检产品明示的质量要求低于本细则中检验项目依据的强制性标准要求时，应按照强制性标准要求判定。

若被检产品明示的质量要求低于或包含本细则中检验项目依据的推荐性标准要求时，应以被检产品明示的质量要求判定。

广东省胶粘剂和密封胶产品质量监督抽查实施细则一、抽样方法以随机抽样的方式在被抽查市场主体的待销产品中抽取。

随机数一般可使用随机数表等方法产生。

抽查数量：每款产品抽取2组样本，第1组用于检验，第其他注意事项：当独立包装产品重量（体积）低于抽样数量要求时，应尽量整包装抽取，避免分装。

当抽查产品为多组分胶粘剂/密封胶时，受检单位应提供该种胶粘剂/密封胶专用的配套组分及其施工要求和配比（质量比/体积比）等。

对于执行企业产品标准的产品，受检单位或生产单位还应在抽样时提供有效的企业产品标准。

二、主要检验项目及检验项目属性划分（一）胶粘剂（聚乙酸乙烯酯乳液木材胶粘剂）（二）胶粘剂（溶剂型多用途氯丁橡胶胶粘剂）（三）胶粘剂（木工用氯丁橡胶胶粘剂）（四）胶粘剂（水溶性聚乙烯醇建筑胶粘剂）（五）胶粘剂（a-氰基丙烯酸乙酯瞬间胶粘剂）（六）密封胶（建筑用硅酮结构密封胶）（七）密封胶（硅酮和改性硅酮建筑密封胶）（八）密封胶（中空玻璃用弹性密封胶）（九）密封胶（建筑用防霉密封胶）（十）其他胶粘剂和密封胶（苯乙烯-丁二烯-苯乙烯嵌段共聚物（SBS）胶粘剂）（十一）其他胶粘剂和密封胶（硬聚氯乙烯（PVC-U）塑料管道系统用溶剂型胶粘剂）（十二）其他胶粘剂和密封胶（建筑幕墙用硅酮结构密封胶）（十三）其他胶粘剂和密封胶（中空玻璃用硅酮结构密封胶）（十四）其他胶粘剂和密封胶（石材用建筑密封胶）（十五）其他胶粘剂和密封胶（聚氨酯建筑密封胶）（十六）其他胶粘剂和密封胶（聚硫建筑密封胶）（十七）其他胶粘剂和密封胶（丙烯酸酯建筑密封胶）（十八）其他胶粘剂和密封胶（建筑窗用弹性密封胶）注：检验前如发现样品凝固、结块或者其他致使检验无法进行的情况，检验机构必须如实记录即时情况，提供图片等充分的证明材料，并将有关情况上报组织监督抽查的部门。

注：执行企业标准、团体标准、地方标准的产品，检验项目参照上述内容执行。

凡是注日期的文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本细则。

密封胶作业指导书审批: 毛成秀实施日期：2014年11月01日四川省科信建设工程质量检测鉴定有限公司1.要求1.1外观:产品应为细腻，均匀膏状物，无气泡，结块,凝胶，结皮，无不易分散的析出物。

双组分产品两组分的颜色应用明显区别。

1。

2材料物理性能要求相容性试验方法1。

依据标准GB 16776-2005 建筑用硅酮结构密封胶2。

仪器设备：玻璃板,无色透明浮法玻璃，75m m×50mm×6mm，隔离胶带,25mm×75mm。

温度计：20℃～100℃紫外线荧光灯:UVA—340型紫外辐照箱清洗剂：50％异丙醇一蒸馏水溶液参照密封胶，浅色或半透明密封胶3。

试验原理：将一个有附件的试验试件放在紫外灯下直接辐照,在热条件下透过玻璃辐照另一个试件，再对没有附件的对比试件同样试验，观察两组试件颜色的变化，对比试验密封胶同参照玻璃及附件粘接性的变化。

光照试件的位置4. 试样的制备4.1 在玻璃表面用50％异丙醇一蒸馏水溶液并用洁净布擦拭干净。

4。

2按下图在玻璃的一端粘贴隔离胶带，覆盖宽度约为25mm.4.3 按照上图制作8块试件,4块是无附件的对比试件，另外4块是有附件的试验试件截切成条状,尺寸为6m m×6mm×50mm，放在玻璃板中间，对比试件和试验试件的制备方法相同，只是不加附件.4.4 将试验密封胶挤注在附件的一侧，参照密封胶挤在附件的另一侧,用刮刀整理密封胶与附件上端面及侧面紧密接触，并与玻璃密实粘结,两种胶的相接处应高于附件上端约3mm.5。

试件的养护和处理5.1制备的试件在标准条件下养护7d，取两个实验试件和两个对比试件，玻璃面朝下放置在紫外辐照箱中，再放入两个实验试件和两个对比试件,玻璃面朝上放置,在紫外灯下辐照21d。

5.2 为保证紫外辐照强度在一定范围内，紫外灯使用8周后应更换，为保证均匀辐照,每两周按下图更换灯泡,去除3#灯泡,将2#灯泡移到3#灯的位置,将1#灯移到2#灯的位置，将4#灯移到1＃灯的位置，在4#灯的位置安置一个新灯泡。
