下载文档原格式
杭州之江中性硅酮结构密封胶HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】之江JS-6000硅酮结构胶-上海铭根建筑用硅酮结构密封胶；满足中国GB16776-2005建筑用硅酮结构密封胶标准、美国ASTM C 920-2011弹性封缝剂+标准规格；中性固化：适用于大多数建筑材料而不会产生不良反应或腐蚀作用；可承载接口±25%的伸缩位移能力；为建筑幕墙中的结构粘结装配而设计；玻璃和金属材料之间的装配。
产品说明1.之江JS-6000建筑用结构硅酮密封胶是一种单组分、中性固化、专为建筑幕墙中的结构粘结装配而设计的硅酮结构密封胶。
具有广泛的温度范围，固化后在-50～150℃保持良好的弹性。
完全固化后密封胶可形成可承载结构强度的耐久、弹性的防水界面。
2.采用标准：之江 JS6000固化形成优异、耐用的高模量、高弹性的硅酮橡胶。
表现出优异的粘结性和耐老化稳定性。
满足中国GB 16776-2005和美国 ASTN C 920-2011的各项性能指标。
3. 储存方式：以原包装存在干燥通风、27℃或更低的温度环境条件下，之江JS1200产品自生产之日起，保质期为12个月，请注意包装上的生产日期。
4.使用前的准备工作：按照要求安装衬垫材料或接口填补剂，垫杆隔离物和胶带。
同接口相联的区域应采用遮蔽带，以确保密封胶密封线的整洁。
5.为确保在多孔性或非多孔性表面的最佳粘结性，在工程开工前都应做粘结性测试。
6.注胶时应均匀施力，使胶充满被黏缝内然后修整：7.注意事项：施工时应保持通风，因为密封胶需吸收空气中的水份固化，同时会有挥发性气体产生。
8.切勿让小孩接触，若眼睛直接接触到未固化的胶黏剂应及时用大量的清水清洗并向医生求助。
结构性装配接口设计硅酮结构性接口设计需由专业设计人员一句建筑业的一般设计指导通则来准备。
典型的硅酮结构性接口设计（见下图）基本的设计通则包括了：结构胶的宽度不可小于6毫米结构胶的深度不可小于6毫米结构胶的宽度必须等于或大于结构胶的深度结构胶的最小宽度计算公式（见下图）结构胶的接口必须能用一般标准的施工方式而将胶打满结构胶的接口在固化期间不得移动接口设计必需能让结构胶与空气接触，以利固化硅酮结构密封胶用于支撑永久荷载时，其永久荷载设计强度为700kg/m3推荐的接口设计：1、?为确保获得最佳粘结性效果，在工程开工前对工程实际使用的基材进行粘结性测试。
杭州之江JS-8000硅酮结构胶——上海连宝说明JS8000双组份硅酮结构密封胶为一种双组分，中性固化适用于建筑幕墙用的高性能硅酮结构密封胶，其具有下列独特的优越特性：1、其结构性能得到原国家经贸委硅酮结构胶领导小组的认定；2、对广泛的幕墙基材包括镀膜陶瓷、反光玻璃、阳极氧化和喷涂铝材以及不锈钢等金属材料均具有卓越的粘结性；3、高标准的机械物理特性；4、中性固化无毒且无腐蚀性；5、优越的耐高低温性-50℃至150℃优异的结构性强度；6、固化后具优秀的耐候特征及优良的抗紫外线耐高温及湿度性能；7、无批号配套限制。
结构性应用需提前将材料样品及图纸送交之江公司测试及审核。
基本用途JS8000硅酮结构结构密封胶设计用于结构性应用，例如在工厂装配的玻璃与金属材料间的粘结，固化后形成耐久、具弹性及防水密封层。
固化中性脱醇型固化，固化于室温下会散发少量乙醇。
性能数据JS-8000双组份硅酮结构密封胶在无需底漆的情况下对绝大多数的建筑基材均具优良的粘接性能，其典型物理特性更适应于广泛的温度范围。
性能满足GB 16776-2005、ASTM C 1184、ETAG 002。
性能数据下列数据仅供参考，不建议用于制定规范使用方法JS8000结构胶对大多数镀膜及非镀膜玻璃和金属间隔物均无需底漆且具优越的黏结性。
此结构胶与其他之江中性固化相容包括JS2000、888、222、225以及JS997中空玻璃密封胶和大多数常见的施工附属材料，最重要的是于施工前必须提供建材样品进行粘接力及相容性试验施工应用方法为求达到最佳物理性能JS8000硅酮结构密封胶应将主剂及固化剂用密闭混合系统混合。
JS8000适用于市面上一般双组份硅酮胶混合机器。
无论用手混合或用手动混合器都不会带来满意的效果，那时因为混合剂一旦加入空气之后便会使其原有的特性有所改变。
JS8000硅酮结构密封胶无需批号配套使用。
JS8000硅酮结构密封胶的固化剂在使用前必需先行搅拌以避免运输过程中可能产身的沉淀现象。

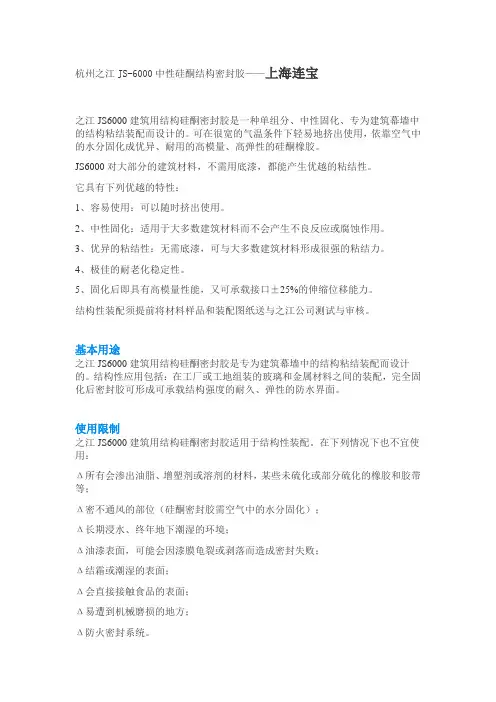

杭州之江JS-6000中性硅酮结构密封胶——上海连宝之江JS6000建筑用结构硅酮密封胶是一种单组分、中性固化、专为建筑幕墙中的结构粘结装配而设计的。
可在很宽的气温条件下轻易地挤出使用，依靠空气中的水分固化成优异、耐用的高模量、高弹性的硅酮橡胶。
JS6000对大部分的建筑材料，不需用底漆，都能产生优越的粘结性。
它具有下列优越的特性：1、容易使用：可以随时挤出使用。
2、中性固化：适用于大多数建筑材料而不会产生不良反应或腐蚀作用。
3、优异的粘结性：无需底漆，可与大多数建筑材料形成很强的粘结力。
4、极佳的耐老化稳定性。
5、固化后即具有高模量性能，又可承载接口±25%的伸缩位移能力。
结构性装配须提前将材料样品和装配图纸送与之江公司测试与审核。
基本用途之江JS6000建筑用结构硅酮密封胶是专为建筑幕墙中的结构粘结装配而设计的。
结构性应用包括：在工厂或工地组装的玻璃和金属材料之间的装配，完全固化后密封胶可形成可承载结构强度的耐久、弹性的防水界面。
使用限制之江JS6000建筑用结构硅酮密封胶适用于结构性装配。
在下列情况下也不宜使用：Δ所有会渗出油脂、增塑剂或溶剂的材料，某些未硫化或部分硫化的橡胶和胶带等；Δ密不通风的部位（硅酮密封胶需空气中的水分固化）；Δ长期浸水、终年地下潮湿的环境；Δ油漆表面，可能会因漆膜龟裂或剥落而造成密封失败；Δ结霜或潮湿的表面；Δ会直接接触食品的表面；Δ易遭到机械磨损的地方；Δ防火密封系统。
物性指标（供参考）下列数据仅供参考，不建议用于制定规范材料特性的技术资料之江JS6000建筑用结构硅酮密封胶可在-25～50℃环境条件下保持良好的粘稠度，容易挤出使用；固化后在-50～150℃保持良好的弹性。
包装之江JS6000建筑用结构硅酮密封胶以净容量300毫升塑料管或净容量590毫升铝塑薄膜包装提供给客户。
颜色之江JS6000建筑用耐候硅酮密封胶仅提供一种标准颜色：黑色。
也可根据客户需求提供其它颜色。

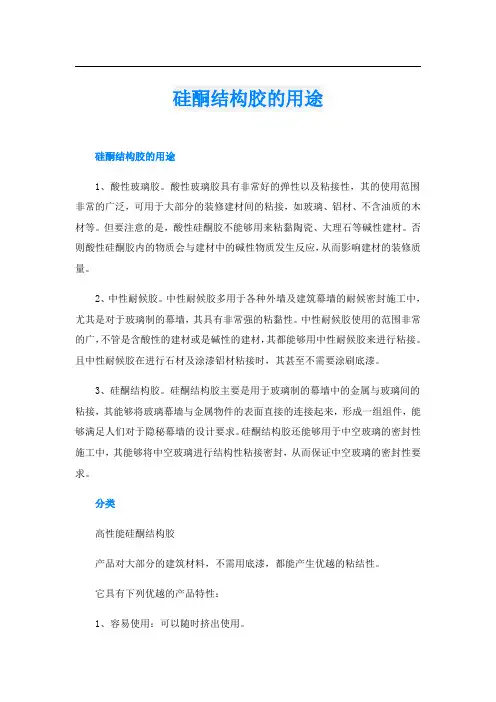

硅酮结构胶的用途硅酮结构胶的用途1、酸性玻璃胶。
酸性玻璃胶具有非常好的弹性以及粘接性，其的使用范围非常的广泛，可用于大部分的装修建材间的粘接，如玻璃、铝材、不含油质的木材等。
但要注意的是，酸性硅酮胶不能够用来粘黏陶瓷、大理石等碱性建材。
否则酸性硅酮胶内的物质会与建材中的碱性物质发生反应，从而影响建材的装修质量。
2、中性耐候胶。
中性耐候胶多用于各种外墙及建筑幕墙的耐候密封施工中，尤其是对于玻璃制的幕墙，其具有非常强的粘黏性。
中性耐候胶使用的范围非常的广，不管是含酸性的建材或是碱性的建材，其都能够用中性耐候胶来进行粘接。
且中性耐候胶在进行石材及涂漆铝材粘接时，其甚至不需要涂刷底漆。
3、硅酮结构胶。
硅酮结构胶主要是用于玻璃制的幕墙中的金属与玻璃间的粘接，其能够将玻璃幕墙与金属物件的表面直接的连接起来，形成一组组件，能够满足人们对于隐秘幕墙的设计要求。
硅酮结构胶还能够用于中空玻璃的密封性施工中，其能够将中空玻璃进行结构性粘接密封，从而保证中空玻璃的密封性要求。
分类高性能硅酮结构胶产品对大部分的建筑材料，不需用底漆，都能产生优越的粘结性。
它具有下列优越的产品特性：1、容易使用：可以随时挤出使用。
2、中性固化：适用于大多数建筑材料而不会产生不良反应或腐蚀作用。
3、优异的粘结性：无需底漆，可与大多数建筑材料形成很强的粘结力。
4、极佳的耐老化稳定性。
5、固化后即具有高模量性能，又可承载接口±25%的伸缩位移能力。
6、结构性装配须提前将材料样品和装配图纸送与专业检测公司测试与审核。
中性透明硅酮结构密封胶一种单组分、中性固化、专为建筑幕墙中的玻璃结构粘结装配而设计的。
可在很宽的气温条件下轻易地挤出使用。
依靠空气中的水分固化成优异、耐用的高模量、高弹性的硅酮橡胶。
产品对玻璃不需用底涂，能产生优越的粘结性。
它具有下列优越的产品特性：1.容易使用：可以随时挤出使用2.中性固化：对夹胶玻璃胶层无影响3.优异的粘结性;4.极佳的耐老化稳定性;5.固化后即具有高模量性能，又可承载接口±25%的伸缩位移能力;6.结构性装配须提前将材料样品和装配图纸送与专业检测公司测试与审核。

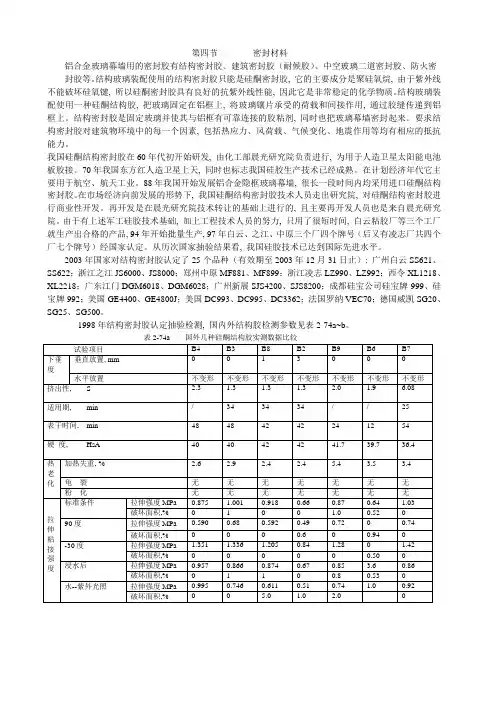

第四节密封材料铝合金玻璃幕墙用的密封胶有结构密封胶、建筑密封胶（耐候胶）、中空玻璃二道密封胶、防火密封胶等。
结构玻璃装配使用的结构密封胶只能是硅酮密封胶, 它的主要成分是聚硅氧烷, 由于紫外线不能破坏硅氧键, 所以硅酮密封胶具有良好的抗紫外线性能, 因此它是非常稳定的化学物质。
结构玻璃装配使用一种硅酮结构胶, 把玻璃固定在铝框上, 将玻璃镶片承受的荷载和间接作用, 通过胶缝传递到铝框上。
结构密封胶是固定玻璃并使其与铝框有可靠连接的胶粘剂, 同时也把玻璃幕墙密封起来。
要求结构密封胶对建筑物环境中的每一个因素, 包括热应力、风荷载、气候变化、地震作用等均有相应的抵抗能力。
我国硅酮结构密封胶在60年代初开始研发, 由化工部晨光研究院负责进行, 为用于人造卫星太阳能电池板胶接。
70年我国东方红人造卫星上天, 同时也标志我国硅胶生产技术已经成熟。
在计划经济年代它主要用于航空、航天工业。
88年我国开始发展铝合金隐框玻璃幕墙, 很长一段时间内均采用进口硅酮结构密封胶。
在市场经济向前发展的形势下, 我国硅酮结构密封胶技术人员走出研究院, 对硅酮结构密封胶进行商业性开发。
再开发是在晨光研究院技术转让的基础上进行的, 且主要再开发人员也是来自晨光研究院。
由于有上述军工硅胶技术基础, 加上工程技术人员的努力, 只用了很短时间, 白云粘胶厂等三个工厂就生产出合格的产品, 94年开始批量生产, 97年白云、之江、中原三个厂四个牌号（后又有凌志厂共四个厂七个牌号）经国家认定。
从历次国家抽验结果看, 我国硅胶技术已达到国际先进水平。
2003年国家对结构密封胶认定了25个品种（有效期至2003年12月31日止）: 广州白云SS621、SS622；浙江之江JS6000、JS8000；郑州中原MF881、MF899；浙江凌志LZ990、LZ992；西令XL1218、XL2218；广东江门DGM6018、DGM6028；广州新展SJS4200、SJS8200；成都硅宝公司硅宝牌-999、硅宝牌992；美国GE4400、GE4800J；美国DC993、DC995、DC3362；法国罗纳VEC70；德国威凯SG20、SG25、SG500。
玻璃雨棚、天窗1适用范围本技术要求适用于万科深圳区域所有玻璃雨棚、天窗的工程招投标及现场施工指导。
2依据2.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包括但不限于：2.1.1《工程建设标准强制性条文》2002年版2.1.2《建筑工程施工质量验收统一标准》（GB50300-2001）2.1.3《建筑装饰装修工程施工及验收规范》（GB50210-2001）2.1.4《住宅装饰装修工程施工规范》（GB50327-2001）2.1.5《钢结构工程施工质量验收规范》（GB50205-2001）2.1.6《钢结构设计规范》（GB50017-2003）2.1.7《铝合金建筑型材》（GB5237-2004）2.1.8《玻璃幕墙工程技术规范》（JGJ102-2003）2.1.9《建筑玻璃应用技术规程》（JGJ113-2003）2.1.10《点式玻璃幕墙工程技术规程》（CECS127-2001）2.1.11建筑安全玻璃管理规定国家发改运行[2003]2116号2.1.12铝型材、玻璃、密封材料、五金配件等国家技术标准2.1.13万科深圳区域技术标准《铝合金门窗制作与安装》2.2若承包商对以下要求有任何疑义，应立即向万科地产提出，由万科地产做最终决定，否则视为接受。
3材料要求3.1铝型材：3.1.1铝型材采用华加日、亚铝、兴发生产的高精级别的型材。
铝合金型材表面处理采用（粉末喷涂则采用阿克苏粉末），颜色为。
并提供不少于10年品质保证。
铝型材需符合GB5237－2004的要求，样品须经万科确认。
3.1.2作为受力构件的铝型材壁厚应经计算或试验确定。
3.2钢材：3.2.1采用的碳素结构钢和低合金结构钢的钢种、牌号和质量等级应符合先行国家标准和行业标准。
3.2.2不锈钢构件应采用奥氏体不锈钢，含镍量不应小于8%，不低于304材质，海边项目采用的不锈钢不应低于316材质。
点支式玻璃配件采用坚朗产品，驳接爪基座可采用低碳钢材料，表面应与钢架一起进行防腐处理。
Enterprise Development专业品质权威Analysis Report企业发展分析报告杭州之江硅酮密封胶有限公司免责声明:本报告通过对该企业公开数据进行分析生成，并不完全代表我方对该企业的意见，如有错误请及时联系;本报告出于对企业发展研究目的产生，仅供参考，在任何情况下，使用本报告所引起的一切后果，我方不承担任何责任:本报告不得用于一切商业用途，如需引用或合作，请与我方联系:杭州之江硅酮密封胶有限公司1企业发展分析结果1.1 企业发展指数得分企业发展指数得分杭州之江硅酮密封胶有限公司综合得分说明：企业发展指数根据企业规模、企业创新、企业风险、企业活力四个维度对企业发展情况进行评价。
该企业的综合评价得分需要您得到该公司授权后，我们将协助您分析给出。
1.2 企业画像类别内容行业空资质空产品服务：技术服务、技术开发、技术咨询、技术交流、1.3 发展历程2工商2.1工商信息2.2工商变更2.3股东结构2.4主要人员2.5分支机构2.6对外投资2.7企业年报2.8股权出质2.9动产抵押2.10司法协助2.11清算2.12注销3投融资3.1融资历史3.2投资事件3.3核心团队3.4企业业务4企业信用4.1企业信用4.2行政许可-工商局4.3行政处罚-信用中国4.5税务评级4.6税务处罚4.7经营异常4.8经营异常-工商局4.9采购不良行为4.10产品抽查4.12欠税公告4.13环保处罚4.14被执行人5司法文书5.1法律诉讼（当事人）5.2法律诉讼（相关人）5.3开庭公告5.4被执行人5.5法院公告5.6破产暂无破产数据6企业资质6.1资质许可6.2人员资质6.3产品许可6.4特殊许可7知识产权7.1商标7.2专利7.3软件著作权7.4作品著作权7.5网站备案7.6应用APP7.7微信公众号8招标中标8.1政府招标8.2政府中标8.3央企招标8.4央企中标9标准9.1国家标准9.2行业标准9.3团体标准9.4地方标准10成果奖励10.1国家奖励10.2省部奖励10.3社会奖励10.4科技成果11 土地11.1大块土地出让11.2出让公告11.3土地抵押11.4地块公示11.5大企业购地11.6土地出租11.7土地结果11.8土地转让12基金12.1国家自然基金12.2国家自然基金成果12.3国家社科基金13招聘13.1招聘信息感谢阅读:感谢您耐心地阅读这份企业调查分析报告。

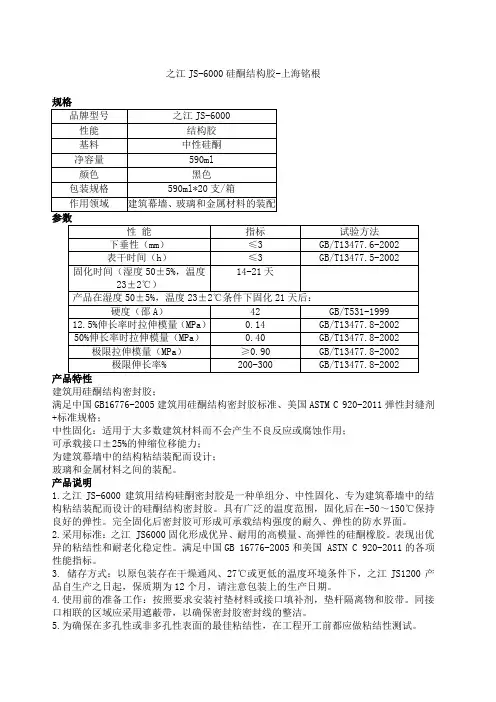

之江JS-6000硅酮结构胶-上海铭根
规格
品牌型号之江JS-6000
性能结构胶
基料中性硅酮
净容量590ml
颜色黑色
包装规格590ml*20支/箱
作用领域建筑幕墙、玻璃和金属材料的装配
参数
性能指标试验方法下垂性（mm）≤3 GB/T13477.6-2002
表干时间（h）≤3 GB/T13477.5-2002
14-21天
固化时间（湿度50±5%，温度
23±2℃）
产品在湿度50±5%，温度23±2℃条件下固化21天后：
硬度（邵A）42 GB/T531-1999
12.5%伸长率时拉伸模量（MPa）0.14 GB/T13477.8-2002 50%伸长率时拉伸模量（MPa）0.40 GB/T13477.8-2002 极限拉伸模量（MPa）≥0.90 GB/T13477.8-2002 极限伸长率% 200-300 GB/T13477.8-2002
产品特性
建筑用硅酮结构密封胶；
满足中国GB16776-2005建筑用硅酮结构密封胶标准、美国ASTM C 920-2011弹性封缝剂+标准规格；
中性固化：适用于大多数建筑材料而不会产生不良反应或腐蚀作用；
可承载接口±25%的伸缩位移能力；
为建筑幕墙中的结构粘结装配而设计；
玻璃和金属材料之间的装配。
产品说明
1.之江JS-6000建筑用结构硅酮密封胶是一种单组分、中性固化、专为建筑幕墙中的结构粘结装配而设计的硅酮结构密封胶。
具有广泛的温度范围，固化后在-50～150℃保持良好的弹性。
完全固化后密封胶可形成可承载结构强度的耐久、弹性的防水界面。
2.采用标准：之江 JS6000固化形成优异、耐用的高模量、高弹性的硅酮橡胶。
表现出优异的粘结性和耐老化稳定性。
满足中国GB 16776-2005和美国 ASTN C 920-2011的各项性能指标。
3. 储存方式：以原包装存在干燥通风、27℃或更低的温度环境条件下，之江JS1200产品自生产之日起，保质期为12个月，请注意包装上的生产日期。
4.使用前的准备工作：按照要求安装衬垫材料或接口填补剂，垫杆隔离物和胶带。
同接口相联的区域应采用遮蔽带，以确保密封胶密封线的整洁。
5.为确保在多孔性或非多孔性表面的最佳粘结性，在工程开工前都应做粘结性测试。
6.注胶时应均匀施力，使胶充满被黏缝内然后修整：
7.注意事项：施工时应保持通风，因为密封胶需吸收空气中的水份固化，同时会有挥发性气体产生。
8.切勿让小孩接触，若眼睛直接接触到未固化的胶黏剂应及时用大量的清水清洗并向医生求助。
结构性装配接口设计
硅酮结构性接口设计需由专业设计人员一句建筑业的一般设计指导通则来准备。
典型的硅酮结构性接口设计（见下图）基本的设计通则包括了：
结构胶的宽度不可小于6毫米
结构胶的深度不可小于6毫米
结构胶的宽度必须等于或大于结构胶的深度
结构胶的最小宽度计算公式（见下图）
结构胶的接口必须能用一般标准的施工方式而将胶打满
结构胶的接口在固化期间不得移动
接口设计必需能让结构胶与空气接触，以利固化
硅酮结构密封胶用于支撑永久荷载时，其永久荷载设计强度为700kg/m3
推荐的接口设计：
结构胶宽度计算公式：
深度（mm）
宽度mm
6912152025
616.410.98.2 6.5 4.9 3.9 9不建议7.3 5.4 4.3 3.2 2.6 12不建议不建议 4.1 3.2 2.4 1.9
施工说明
1、为确保获得最佳粘结性效果，在工程开工前对工程实际使用的基材进行粘结性测试。
2、施工环境要求：密封胶应在温度4℃-40℃，相对湿度40%-80%的清洁环境下施工，下雨、下雪时不能施工。
3、表面清洗：所有基材被粘部分都必须进行清洗，除去灰尘、油污或其他污物。
4、经过清洗的基材待粘表面的附近部位可贴上临时性保护胶带，以确保接口周边的外观清洁、整齐。
5、衬垫材料的使用：按照要求安装衬垫材料、垫杆隔离物或类似材料，以控制密封胶深度及避免三面粘结。
6、单组份密封胶可使用手动或气动胶枪直接挤出施工，注胶时应均匀施力，使胶均匀地连续地以圆柱状挤出，枪嘴均匀缓慢地移动，避免枪嘴移动过快而产生气泡。
7、注胶完成后应立即完成修整，建议使用工具将接口处多出的密封胶向接口内压并将接口表面修刮平整，以令接口内充满密封胶。
然后揭下临时保护胶带。
