连续梁菱形挂篮施⼯⼯法（部级）全解连续梁菱形挂篮施⼯⼯法中铁七局集团有限公司中铁五局(集团)有限公司陈思肖炳忠苟祖宽张振强周远杰⼯法编号：GGG（中企）C3-20081．前⾔近年来，科学技术的发展⼤⼤推动了桥梁设计施⼯的进步，其中预应⼒混凝⼟连续梁桥、刚构桥是采⽤较多的的桥梁型式。

预应⼒混凝⼟连续梁桥、连续刚构桥⼀般跨度⼤⽽且跨江河、河⾕，所以主要采⽤悬臂浇筑法施⼯。

以往挂篮⼀般采⽤万能杆件、贝雷桁架、军便梁组拼⽽成，往往结构复杂、质量⼤、操作不⽅便；现在的连续梁、连续刚构桥箱梁截⾯多采⽤单箱双室或单箱多室截⾯，桥⾯宽度⼤，节段重量较重，要求每个节段全断⾯⼀次浇筑，对悬臂浇筑法施⼯提出了更⾼的要求，为满⾜施⼯需要，出现了各种新的悬臂浇筑法施⼯⽅法，其中菱形挂篮悬臂浇筑施⼯具有设备结构简单、节点少、变形⼩、操作⽅便等优点得到了较快的发展。

2001年⾄2003年，中铁五局（集团）有限公司在贵阳市中⼼环北线⼩关⽔库特⼤桥施⼯中，在充分总结以往连续梁、连续刚构悬臂浇筑施⼯经验的基础上，针对该桥单箱双室宽幅（桥⾯宽21.5m）箱梁悬臂浇筑施⼯技术难点，进⼀步优化挂篮结构设计及其施⼯⼯艺，成功研制了适⽤于宽幅箱梁悬臂施⼯且仅⽤两⽚主桁架的菱形挂篮。

2007年1⽉⾄2008年5⽉，中铁七局集团有限公司施⼯的湖北恩施施州⼤桥主桥为独塔单索⾯斜拉桥，刚构体系，墩塔梁固结。

主跨145⽶，边跨100⽶，主桥刚构体系采⽤菱形挂蓝悬臂现浇施⼯，为解决平衡问题，在100m边跨在箱室内填充铁砂混凝⼟压重。

挂蓝结构施⼯安全、⽅便，移动快速，并有效地控制了成桥线形。

2007年8⽉⾄2008年8⽉，中铁七局集团有限公司在和平⾄左岭⾼速公路武东特⼤桥主桥（63＋115＋63m预应⼒混凝⼟连续梁）施⼯中。

根据混凝⼟悬臂浇注⼯艺及对挂篮设计的技术要求，采⽤菱形挂篮施⼯，⾛⾏⽅式为⽆平衡重⾛⾏⽅式，使桁架⾛⾏时的稳定系数⼤于 2.0，满⾜规范要求，同时满⾜挂篮下通车净⾼不⼩于8.5m的要求。

菱形挂篮的设计、制作、应用1工程概况1.1 桥型布置巴阳2号特大桥起讫里程为K182+600～K183+177，全长577m，采用双向分离式，左右线桥净距0.5~18.0m。

左线桥平面部分位于直线、部分位于R=3000m的圆曲线上，桥面纵坡部分为R=9700m 的凸曲线、部分为+0.5%和-2.45%双向坡，桥面横坡为单向2%；右线桥平面部分位于直线、部分位于R=4200m的圆曲线上，桥面纵坡部分为R=10000m的凸曲线、部分为+0.5%和-2.35%双向坡，桥面横坡为单向2%。

本桥主跨为100+180+100m的预应力混凝土混凝土连续刚构，左右线引桥均为4×30(云阳岸)，2×30m(万州岸)预应力混凝土连续T梁。

1.2箱梁结构巴阳2号特大桥主桥采用单箱单室变高度截面，为三向预应力结构。

箱梁顶板高12.1m，底板宽7m，外翼板悬臂长2.55m。

箱梁0号段长15m(包括墩两侧各外伸2.25m)，每个“T”构纵桥向分为20个对称梁段，梁段数及梁段长度从根部至跨中分别为5×3.5m＋8×4m＋7×4.5m，累计悬臂总长81.0m。

1号~20号梁段采用挂篮悬臂浇注施工，悬臂浇注梁段最大控制重量2332.5KN(未考虑施工荷载)，挂篮设计自重1000KN。

全桥共有6个合拢段(两幅桥)，分别是4个边跨合拢段和2个中跨合拢段，合拢段长度均为3m，边跨现浇段长8.36m。

箱梁根部断面梁高10.5m，跨中及边跨支架现浇段梁高3m(箱梁高均以腹板外侧为准)，从中跨跨中至箱梁根部，箱高以半立方抛物线变化。

从1号梁段至6号梁段腹板厚70cm，从6号梁段至13号梁段腹板厚60cm，从13号梁段至21号梁段腹板厚50cm，边跨21梁段号至23号梁段腹板厚60cm，腹板变厚处设50cm渐变段过渡。

每号梁段的腹板上设有抗剪齿口。

箱梁底板厚除0号梁段为150cm 外，其余梁段底板从箱梁根部截面的120cm厚渐变至跨中及边跨合拢段截面的36cm厚。

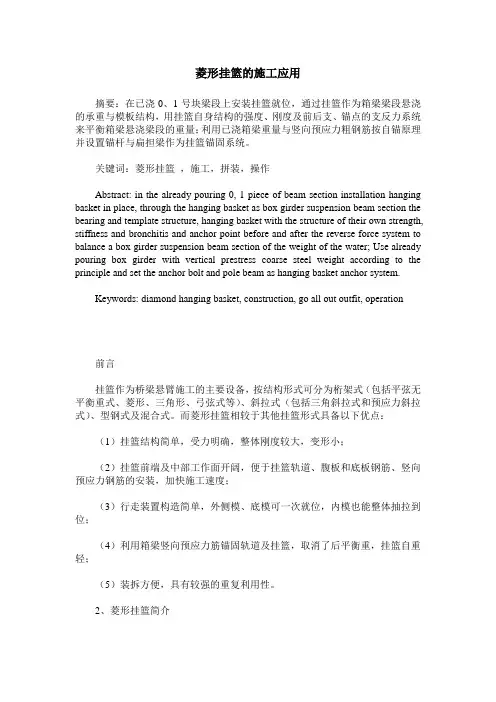

菱形挂篮的施工应用摘要：在已浇0、1号块梁段上安装挂篮就位，通过挂篮作为箱梁梁段悬浇的承重与模板结构，用挂篮自身结构的强度、刚度及前后支、锚点的支反力系统来平衡箱梁悬浇梁段的重量；利用已浇箱梁重量与竖向预应力粗钢筋按自锚原理并设置锚杆与扁担梁作为挂篮锚固系统。

关键词：菱形挂篮，施工，拼装，操作Abstract: in the already pouring 0, 1 piece of beam section installation hanging basket in place, through the hanging basket as box girder suspension beam section the bearing and template structure, hanging basket with the structure of their own strength, stiffness and bronchitis and anchor point before and after the reverse force system to balance a box girder suspension beam section of the weight of the water; Use already pouring box girder with vertical prestress coarse steel weight according to the principle and set the anchor bolt and pole beam as hanging basket anchor system.Keywords: diamond hanging basket, construction, go all out outfit, operation前言挂篮作为桥梁悬臂施工的主要设备，按结构形式可分为桁架式（包括平弦无平衡重式、菱形、三角形、弓弦式等）、斜拉式（包括三角斜拉式和预应力斜拉式）、型钢式及混合式。

适用XXX高速铁路常用跨径菱形挂篮使用手册设计单位：天津百兴钢结构有限公司施工单位：XXXXX二〇〇九年三月菱形挂篮使用手册一、挂篮的结构及构造挂篮主要由主桁架、行走及锚固系统、吊杆系统、底托系统、模板系统五大部分组成。

挂篮构造示意图如上图所示：1、主桁架系统主桁架是由两片外型呈菱形的桁片在其横向设置横梁组成一空间桁架，并在两面竖弦杆中间设置中门架以提高主桁的稳定性和刚度，主桁杆件采用槽钢两侧焊钢板，杆件间采用40Cr钢销轴销接。

主桁两侧设有侧面吊架（挑梁）用于悬挂外侧模。

2、行走及锚固系统挂篮在悬浇完一段箱梁，预应力筋张拉完毕后，每一端利用4付10吨倒链缓慢均匀地牵引两片主桁架向前移动，同时通过前吊带带动底平台和内外模向前滑动，其中外侧模通过提吊梁与挂蓝一起移动，内模通过滑梁前移。

行走轨道通过梁体的竖向预应力钢筋锚固。

轨道由槽钢和钢板焊接，走向轨道在设计时表面盖板采用间隔焊接，每两块盖板间的竖向预应力钢筋侧位置都留有120x150或120x300的空隙，以调整挂篮的行走轨迹，满足曲线桥梁施工的需要。

轨道下设置钢枕，以调整轨道的平整度。

3、提吊系统用以连接挂篮主桁架和底模平台及侧模，提吊系统采用Q345B(-25*150)的吊带和直径32mm的精轧螺纹钢，用千斤顶及扁担梁提升装置来调节模板的标高。

4、底托系统底托系统由前后托梁、纵梁、平台梁、前护栏、侧护栏、操作平台等几部分组成，底纵梁与底模模板的横肋现场焊接，后托梁通过吊杆或吊带锚固于梁体，前托梁通过吊杆或吊带与前横梁相连，浇筑混凝土时，后托梁通过后锚锚固于前段已完箱梁底板。

5、模板系统便于施工，内模采用100x100方木，采用可调节型内模支撑架，外侧模与内模用对拉螺栓连接，内设支撑加固，采用内滑梁形式，整体移动内模系统。

当遇到齿板时，可将所在位置处内模下角钢带拆除，配合脚手架完成浇筑；外侧模提吊梁前端锚固于前横梁，后端悬吊于已浇箱梁翼板，拆模时利用设置在底模托架上的斜撑支撑模板，解除后端吊杆，放松前端吊杆，随平台下沉和前移。

目录一、概述 (1)1.1挂篮概况 (1)1.2挂篮构造 (1)1.2.1主桁承重系统 (1)1.2.2行走及后锚系统 (1)1.2.3底篮及悬吊系统 (2)1.2.4模板系统 (2)二、挂篮拼装 (4)2.1挂篮拼装流程 (4)2.1.1拼装流程框图 (4)2.1.2拼装施工流程示意图 (4)2.2拼装标准 (7)2.3挂篮拼装 (7)2.3.1测量放样 (7)2.3.2铺设轨道 (7)2.3.3拼装挂篮主桁 (8)2.3.4安装挂篮锚固系统 (8)2.3.5安装挂篮前后悬吊 (9)2.3.6安装挂篮底篮 (9)2.3.7安装挂篮行走小车 (10)2.3.8外模板就位 (11)2.4人员组织及施工周期 (11)2.5拼装检查 (12)三、加载试验 (13)3.1试验目的 (13)3.2试验方案 (13)3.2.1试验方法概述 (13)3.2.2试验荷载 (13)3.2.3变形观测项目 (14)3.2.4测点布置 (14)3.2.5观测方法 (15)3.3试验加载程序 (15)3.4卸载程序 (16)3.5人员组织 (16)3.6加载试验注意事项 (16)3.7试验成果 (16)四、挂篮及模板前移 (17)4.1施工流程 (17)4.2挂篮前移必备条件 (17)4.3连体挂篮解体及前移 (17)4.4分离式挂篮前移 (19)4.4.1操作细则 (19)4.4.2人员组织 (21)4.5模板前移 (22)4.5.1外模前移 (22)4.5.2内模前移 (22)五、挂篮检查 (23)5.1砼浇注前检查 (23)5.2砼浇注过程检查 (23)六、台风季节挂篮施工应急措施 (23)6.1施工工况 (24)6.2应急措施 (24)七、挂篮拆除 (25)菱形挂篮施工工艺一、概述1.1挂篮概况跨双阳路施工为挂篮施工，共设3个T，共计采用3套挂篮进行施工，挂篮形式采用菱形挂篮施工，菱形挂篮重量为60t。

菱形挂篮总体布置详见图1.1.1。

目录一、概述 (1)1.1挂篮概况 (1)1.2挂篮构造 (1)1.2.1主桁承重系统 (1)1.2.2行走及后锚系统 (1)1.2.3底篮及悬吊系统 (2)1.2.4模板系统 (2)二、挂篮拼装 (4)2.1挂篮拼装流程 (4)2.1.1拼装流程框图 (4)2.1.2拼装施工流程示意图 (4)2.2拼装标准 (7)2.3挂篮拼装 (7)2.3.1测量放样 (7)2.3.2铺设轨道 (7)2.3.3拼装挂篮主桁 (8)2.3.4安装挂篮锚固系统 (8)2.3.5安装挂篮前后悬吊 (9)2.3.6安装挂篮底篮 (9)2.3.7安装挂篮行走小车 (10)2.3.8外模板就位 (11)2.4人员组织及施工周期 (11)2.5拼装检查 (12)三、加载试验 (13)3.1试验目的 (13)3.2试验方案 (13)3.2.1试验方法概述 (13)3.2.2试验荷载 (13)3.2.3变形观测项目 (14)3.2.4测点布置 (14)3.2.5观测方法 (15)3.3试验加载程序 (15)3.4卸载程序 (16)3.5人员组织 (16)3.6加载试验注意事项 (16)3.7试验成果 (16)四、挂篮及模板前移 (17)4.1施工流程 (17)4.2挂篮前移必备条件 (17)4.3连体挂篮解体及前移 (17)4.4分离式挂篮前移 (19)4.4.1操作细则 (19)4.4.2人员组织 (21)4.5模板前移 (22)4.5.1外模前移 (22)4.5.2内模前移 (22)五、挂篮检查 (23)5.1砼浇注前检查 (23)5.2砼浇注过程检查 (23)六、台风季节挂篮施工应急措施 (23)6.1施工工况 (24)6.2应急措施 (24)七、挂篮拆除 (25)菱形挂篮施工工艺一、概述1.1挂篮概况跨双阳路施工为挂篮施工，共设3个T，共计采用3套挂篮进行施工，挂篮形式采用菱形挂篮施工，菱形挂篮重量为60t。

菱形挂篮总体布置详见图1.1.1。

新建连云港至徐州铁路工程东海特大桥菱形挂篮施工工艺编制：审核：审批：中铁北京工程局连徐铁路站前Ⅱ标项目部二分部2018年6月菱形挂篮施工工艺1、挂篮的类型1.1三角形挂篮三角式挂篮结构简单，受力明确，承重能力大，重心较低，悬灌时挂篮稳定性和挂篮行走时的稳定性好。

三角形结构由于其前面部分空间较小，对工人施工影响较大。

（如图示）三角形挂篮1.2菱形挂篮菱形挂篮结构简单，受力明确，结构一般采用型钢组焊成箱型结构。

菱形结构由于其结构的特点，前面部分空间较大，对工人施工影响较小，施工方便。

但挂篮中心比较高，主桁前横梁离地面较高，存在一定但安全风险。

（如图示）菱形挂篮挂篮杆件一般采用型钢组焊成箱形结构，主桁梁也可采用钢板组焊，斜杆可以采用钢带或精轧螺纹钢。

2、挂篮施工的特点施工时挂篮结构应具有足够的强度、刚度和稳定性。

自重轻，结构简单，受力明确，易于加工拼装，走行方便。

考虑到挂篮的重复利用，挂篮还需要具有通用性强，便于改造等特点。

主要材料宜选用标准通用材料，便于计算和重复利用。

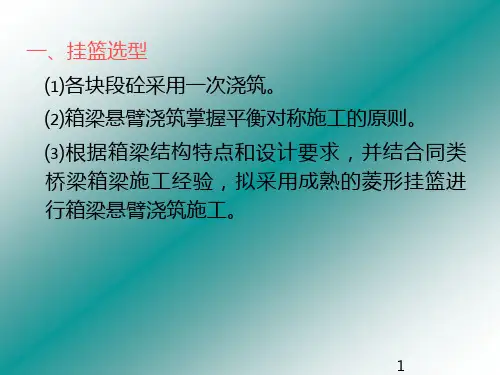

3、挂篮的选择根据梁段细部设计变化情况，选择不同形式挂篮进行浇筑。

由于本项目部挂篮采用内部调拨挂篮，无选择条件，所以本标段采用了菱形挂篮。

菱形挂篮前面空间大，便于施工。

但由于前面悬吊系统都在上横梁上，重心较高，安全风险较大，所以，在施工时尤应注意。

4、挂篮构造三套挂篮的组成部分基本一致，主要由主桁承重系统、底篮及悬吊系统、后锚及行走系统、模板系统等部分组成。

4.1主桁承重系统菱形挂篮主桁承重系统由两片主桁、前横梁、中横梁组成。

主桁片为菱形，前横梁、中横梁均为型钢结构。

4.2行走及后锚系统4.2.1行走系统：由行走轨道、行走小车、前支腿和后支腿组成，菱形挂篮采用走棍滚动前移。

4.2.2：由扁担梁、箱梁竖向预应力筋和连接精轧螺纹钢筋组成。

当挂篮行走到位后，挂篮尾部通过连接筋与箱梁腹板中的竖向预应力筋连接锚固。

单片主桁设置4个锚固点，一只挂篮共设置8个锚固点。
