联想网御Power V系列配置案例集11(静态、默认、策略、ISP路由配置案例)

小网御POWER-V 系列防火墙配置IP、端口应射简易文档(适用于对外发布服务)注意事项：1：请确认您的防火墙硬件型号为POWER-V 系列(包括POWER-V 203、303、304、306、404、406、408)2：请您在参照文档开始操作前，确认对防火墙的配置权限。

即拥有USB口电子加密锁。

同时在管理主机上安装过“网御防火墙管理员认证程序”3：确保在配置过程中管理主机与防火墙的连接状态。

4：文档中所使用的拓扑图如下，配置目的为对IP为10.1.5.200的内网“服务器”1.1.1.1的某项服务做IP、或是端口映射。

同时假设分配给防火墙的外网IP为一、认证登录1.1 启用管理员认证程序,并输入“用户PIN值”点击确定。

(出厂默认为12345678)2.1 出现认证程序界面后点击连接。

待出现认证通过的提示后，指示灯会变为绿色。

3.1 在IE浏览器地址栏中输入https://10.1.5.254:88883.2会出现如下图的登录界面。

在默认没有设置过的情况后口令与用户名相同都是administrator2.1 先在菜单中选中“网络配置-网络设备”已经由防火墙默认) 点击fe2行最后的操作栏图标后弹出如下界面。

2.3 在上图中，主要需要配置的是网络接口的IP地址。

在IP地址输入1.1.1.1、在掩码输入对应的掩码。

这里输入255.255.255.0。

跟据需要选择其他选项(用于管理、允许PING、允许Traceroute) 然后选中“是否启用”点击确定后。

网络设备的界面中fe2的设备会显示已经启用。

三、基本配置2(资源定义)3.1 添加服务器地址在资源定义->地址->服务器地址中进行设定。

3.2 名称可以随意。

请注意，必须使用字母开头，并且暂时不支持中文。

在标识为1的行中输入服务器的内网IP即可。

备注是对服务器的说明，可以随意。

3.3 对需要对外发布的服务做定义。

如果是使用常见服务比如HTTP、FTP等服务，防火墙有预定义服务，就不需再做定义。

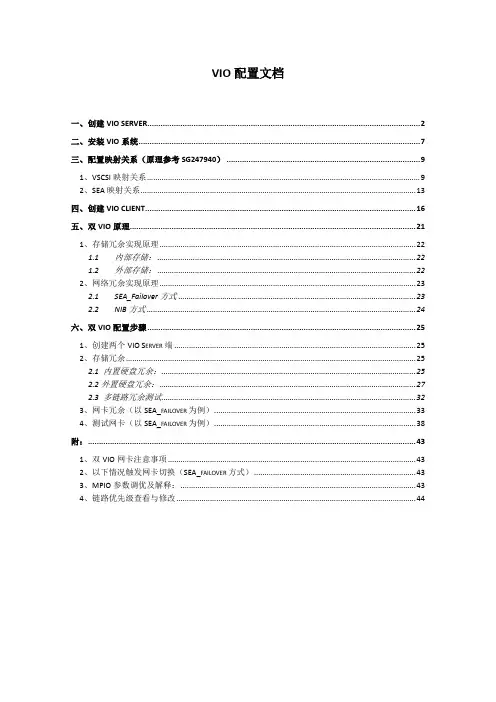

VIO配置文档一、创建VIO SERVER (2)二、安装VIO系统 (7)三、配置映射关系（原理参考SG247940） (9)1、VSCSI映射关系 (9)2、SEA映射关系 (13)四、创建VIO CLIENT (16)五、双VIO原理 (21)1、存储冗余实现原理 (22)1.1内部存储： (22)1.2外部存储： (22)2、网络冗余实现原理 (23)2.1SEA_Failover方式 (23)2.2NIB方式 (24)六、双VIO配置步骤 (25)1、创建两个VIO S ERVER端 (25)2、存储冗余 (25)2.1 内置硬盘冗余： (25)2.2外置硬盘冗余： (27)2.3 多链路冗余测试 (32)3、网卡冗余（以SEA_FAILOVER为例） (33)4、测试网卡（以SEA_FAILOVER为例） (38)附： (43)1、双VIO网卡注意事项 (43)2、以下情况触发网卡切换（SEA_FAILOVER方式） (43)3、MPIO参数调优及解释： (43)4、链路优先级查看与修改 (44)一、创建VIO Server1、在HMC中创建VIO server.2、前面与创建Lpar过程类似…（步骤略）到创建I/O选项时，选择此VIO server需要的设备，并设置为Required。

3、创建Virtual Adapters (虚拟适配器)3.1、创建Ethernet Adapter (虚拟网卡)3.2、配置虚拟网卡参数➢Adapter ID：虚拟网卡的系统Location➢VLAN ID：虚拟交换机编号（相同VLAN ID指向同一个交换机，相同VLAN ID才能通信）➢IEEE 802.1q compatible adapter：多个VLAN ID并存。

➢Access external network：连接外部网络，在Server端做SEA时必选。

Trunk Priority（优先级别）：多个VIO server中选择优先激活的SEA设备（多VIO时只能同时激活一条网络通路，需要优先级别告诉系统谁最先被激活，后面搭建双VIO会提到）。

第2章如何开始本章包括联想网御防火墙PowerV硬件安装和随机附带的软件安装介绍，以及开机登录配置管理界面的方法。

这些有助于管理员完成防火墙软硬件的快速安装和启用。

如果您想尽快配置使用联想网御防火墙，可跳过概述部分，直接阅读2.5章（第12页）。

2.1 网御防火墙PowerV概述随着宽带网络的飞速发展、网络安全问题的突出和人们安全意识的提高，以防火墙为代表的网络安全设备已经成为不可或缺的设备。

网御防火墙PowerV在防火墙硬件板级设计、防火墙安全体系结构、配置管理操作系统、配套的管理软件等方面有重大创新。

可广泛应用于电信、金融、电力、交通、政府等行业的网络环境。

2.1.1 产品特点联想网御防火墙PowerV是联想防火墙的换代产品，该产品的特点是高安全性，高可用性和高性能的“三高”“管理者的”防火墙，是国内一流的防火墙。

●高安全●高可用性●高性能2.1.2 主要功能网御防火墙PowerV系统为了满足用户的复杂应用和多种需求，采用模块化设计，包括基本功能模块、可选功能模块（VPN模块需要许可证才能使用）。

主要具有以下功能：●状态检测和动态过滤采取主动过滤技术，在链路层截取并分析数据包以提高处理性能，对流经数据包进行基于IP地址、端口、用户、时间等的动态过滤，还可以结合定义好的策略，动态生成规则，这样既保证了安全，又满足应用服务动态端口变化的要求。

可支持多个动态应用，包括ftp、h323、pptp、rtsp、tns等。

●双向NAT地址转换在全透明模式下提供了双向地址转换（NAT）功能，能够有效地屏蔽整个子网的内部结构，使得黑客无从发现子网存在的缺陷，还可使企业能够通过共享IP地址的方法解决IP地址资源不足的问题。

支持静态NA T、动态NAT及IP映射（支持负载均衡功能）、端口映射。

●应用层透明代理支持透明代理功能，提供对HTTP、FTP（可限制GET、PUT命令）、TELNET、SMTP（邮件过滤）、POP3等标准应用服务的透明代理，同时提供在用户自定义服务下的透明代理，支持网络接口限定。

第3章系统配置本章主要介绍防火墙的系统配置，由以下部分组成：日期时间，系统参数，系统更新，管理配置，联动，报告设置，入侵检测和产品许可证。

3.1 日期时间防火墙系统时间的准确性是非常重要的。

可以采取两种方式来同步防火墙的系统时钟1)与管理主机时间同步2)与网络时钟服务器同步（NTP协议）图3-1配置防火墙时间与管理主机时间同步1.调整管理主机时钟2.点击“时间同步”按钮与时钟服务器时间同步有两种方式1.立即同步2.周期性自动同步立即同步1.选中“启用时钟服务器”，输入“时钟同步服务器IP”2.点击“立即同步”按钮周期性自动同步1.选中“启用时钟服务器”，输入“时钟同步服务器IP”2.设定同步周期3.点击“确定”按钮系统参数注意事项：防火墙的很多操作依赖于系统时间，改变系统时间会对这些操作发生影响，比如更改时间后配置管理界面登录超时等。

3.2 系统参数系统参数设置防火墙名称和动态域名注册所使用的用户名、密码。

防火墙名称的最大长度是14个英文字符，不能有空格。

默认的防火墙名称是themis，用户可以自己修改这个名称。

动态域名注册所使用的用户名、密码的最大长度是31个英文字符，不能有空格。

动态域名的设置在网络配置>>网络设备的物理网络配置中。

图3-2系统参数配置图3.3 系统更新3.3.1 模块升级防火墙系统升级功能可以快速响应安全需求，保证防火墙功能与安全的快速升级。

图3-3导入升级文件模块升级界面包括以下功能1.模块升级2.导出升级历史3.检查最新升级包4.重启防火墙模块升级1.点击“浏览”按钮，选择管理主机上的升级包2.点击“升级”按钮点击“重启防火墙”按钮，重启防火墙完成升级导出升级历史点击“导出升级历史”按钮，导出升级历史做备份。

检查最新升级包管理员可以查看”系统当前软件版本”，点”检查最新升级包”，系统会弹出新的IE窗口并连接联想安全服务网站（防火墙可以连接Internet）。

第3章系统配置本章主要介绍防火墙的系统配置，由以下部分组成：日期时间，系统参数，系统更新，管理配置，联动，报告设置，入侵检测和产品许可证。

3.1 日期时间防火墙系统时间的准确性是非常重要的。

可以采取两种方式来同步防火墙的系统时钟1)与管理主机时间同步2)与网络时钟服务器同步（NTP协议）图3-1配置防火墙时间与管理主机时间同步1.调整管理主机时钟2.点击“时间同步”按钮与时钟服务器时间同步有两种方式1.立即同步2.周期性自动同步立即同步1.选中“启用时钟服务器”，输入“时钟同步服务器IP”2.点击“立即同步”按钮周期性自动同步1.选中“启用时钟服务器”，输入“时钟同步服务器IP”2.设定同步周期3.点击“确定”按钮系统参数注意事项：防火墙的很多操作依赖于系统时间，改变系统时间会对这些操作发生影响，比如更改时间后配置管理界面登录超时等。

3.2 系统参数系统参数设置防火墙名称和动态域名注册所使用的用户名、密码。

防火墙名称的最大长度是14个英文字符，不能有空格。

默认的防火墙名称是themis，用户可以自己修改这个名称。

动态域名注册所使用的用户名、密码的最大长度是31个英文字符，不能有空格。

动态域名的设置在网络配置>>网络设备的物理网络配置中。

图3-2系统参数配置图3.3 系统更新3.3.1 模块升级防火墙系统升级功能可以快速响应安全需求，保证防火墙功能与安全的快速升级。

图3-3导入升级文件模块升级界面包括以下功能1.模块升级2.导出升级历史3.检查最新升级包4.重启防火墙模块升级1.点击“浏览”按钮，选择管理主机上的升级包2.点击“升级”按钮点击“重启防火墙”按钮，重启防火墙完成升级导出升级历史点击“导出升级历史”按钮，导出升级历史做备份。

检查最新升级包管理员可以查看”系统当前软件版本”，点”检查最新升级包”，系统会弹出新的IE窗口并连接联想安全服务网站（防火墙可以连接Internet）。

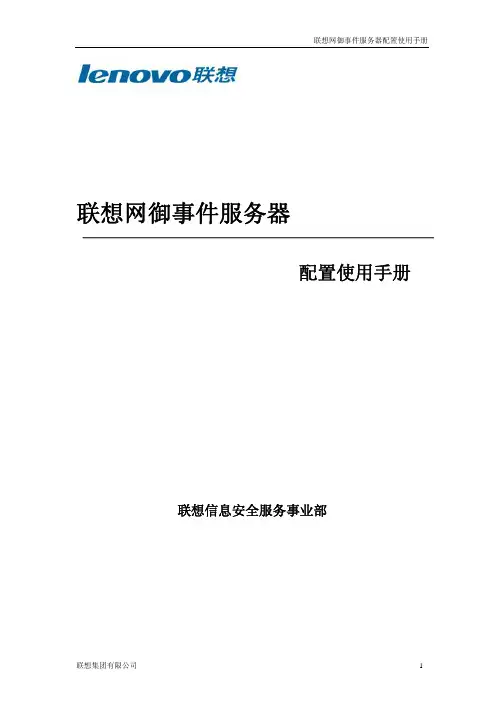

联想网御事件服务器配置使用手册联想信息安全服务事业部声明本手册所含内容若有任何改动，恕不另行通知。

在法律法规的最大允许范围内，联想（北京）有限公司除就本手册和产品应负的瑕疵担保责任外，无论明示或默示，不作其它任何担保，包括（但不限于）本手册中推荐使用产品的适用性和安全性、产品的适销性和适合某特定用途的担保。

在法律法规的最大允许范围内，联想（北京）有限公司对于您的使用或不能使用本产品而发生的任何损坏（包括，但不限于直接或间接的个人损害、商业利润的损失、业务中断、商业信息的遗失或任何其它损失），不负任何赔偿责任。

本手册含受版权保护的信息，未经联想（北京）有限公司书面允许不得对本手册的任何部分进行影印、复制或翻译。

联想（北京）有限公司中国北京海淀区上地信息产业基地创业路6号目录目录 (3)第一章 前言 (5)1. 导言 (5)2. 本书适用对象 (5)3. 本书适合的产品 (5)4. 手册章节组织 (5)第二章 系统安装 (5)第三章 启动和配置 (5)1. 事件服务启动和配置 (6)1.1. 事件服务启动 (6)1.2. 事件服务配置 (6)1.3. 关闭事件服务配置 (11)2. 控制台启动和用户登录 (11)2.1. 控制台启动 (11)2.2. 登录说明 (11)3. 审计系统登录 (12)第四章 设备管理 (12)1. 设备管理 (12)1.1. 设备 (13)1.2. 添加管理设备 (14)1.3. 删除管理设备 (17)1.4. 查看和修改设备属性 (17)2. 设备监控 (18)2.1. 安全事件监控 (18)2.2. 设备状态监控 (20)2.3. 配置设备监控的参数 (22)3. 主机管理 (23)3.1. 主要概念 (23)3.2. 功能详细描述 (23)第五章 系统管理功能 (27)1. 用户管理 (27)1.1. 基本概念 (27)1.2. 功能操作描述 (27)2. 系统日志 (30)2.1. 浏览日志 (30)2.2. 查询日志 (31)2.3. 清空日志 (32)第六章 安全审计 (32)1. 安全事件查询 (32)1.1. 主要概念 (33)1.2. 主要功能 (35)2. 安全信息分析 (37)2.1. 主要概念 (38)2.2. 主要功能 (39)2.3. 各个安全信息分析的条件和结果含义 (41)3. 系统配置 (41)3.1. 系统参数配置 (41)4. 帮助和退出 (42)第七章 相关软件安装 (42)第一章 前言1. 导言《网御事件服务器配置使用手册》是联想网御事件服务器文档中的一本，用来说明联想网御事件服务器安装和配置的方法。

联想网御防火墙配置手册（3213）
1、根据防火墙接口数量及业务系统需求规划防火墙各接口用途、
IP地址信息、及各接口的策略等。

2、防火墙设备安装，连接各种线缆。

3、安装防火墙管理密钥驱动。

4、插入管理密钥，运行防火墙管理认证程序。

默认管理IP地址
10.1.5.254 端口9999。

5、认证程序连接防火墙成功后，利用浏览器登陆防火墙，地址：
https://10.1.5.254:8888默认用户名：administrator密码：administrator。

6、设置各物理接口IP地址、工作模式等信息。

7、设置别名设备，绑定外网地址到外网的物理接口上，以备设置
端口或IP映射做准备。

8、设置管理主机，提高系统安全性，只有设置的管理主机范围才
有访问防火墙的权限。

9、按系统规划需求，定义所需地址列表及服务器地址等信息，以
备后期定义策略时使用。

10、根据系统规划需求，设置默认路由。

11、配置NAT规则。

12、配置IP或端口映射。

IP映射会对此映射IP的所有端口开放，
端口映射只开放相应映射的端口。

13、配置包过滤规则。

14、配置其它安全选项。

15、。
