路由器静态路由配置案例

  • 格式：doc
  • 大小：85.14 KB
  • 文档页数：4

下载文档原格式

  / 4

合集下载

静态路由实验报告

静态路由实验报告

实验二静态路由实验一、实验目的1. 掌握静态路由配置方法2. 启用路由器的路由功能3. 查看路由表4. ping和trace命令的使用二、设备需求本实验需要以下设备：1. 4台2811Cisco路由器，四台都有两个FastEthernet口。

2. 2条双绞线，1对V.35背靠背线缆3. 4台带有超级终端程序的PC机，以及4条Console电缆三、拓扑结构及配置说明本实验的拓扑如图2-1所示。

图2-1网络拓扑结构4台路由器分别命名为R1、R2、R3和R4。

所使用的ip地址分配如图1-1所示。

图中的“/24”表示子网掩码为24位，即255.255.255.0。

实验中，应使用静态路由的设置，实现R1到R4在IP层的连通性，即要求从R1可以ping通R4，反之亦然。

四、实验步骤1. 恢复路由器的初始配置。

（若路由器末被配置过则直接做第三步）2. 给路由器命名router>enable //进入特权模式Router #config terminal //进入配置模式Enter configuration commands, one per line. End with CNTL/Z.Router (config) #Router (config)#hostname r1 //给路由器命名R1 (config)#其它路由器配置类似3. 配置端口IPR1 (config)# interface FastEthernet0/1 //进入FastEthernet0/1端口r1(config-if)#ip address 10.1.1.1 255.255.255.0 //指定端口的IP地址及子网掩码r1(config-if)#no shut //开启端口r1(config-if)#exit //退出端口模式R1 (config)#interface Loopback0 //进入本地回环接口0r1(config-if)#ip address 192.168.100.1 255.255.255.0其它路由器配置类似配完各个路由器的名字及IP后，通过sh run(特权模式下的命令)命令查看路由器的配置把你所看到的结果记录下来。

H3C路由器静态路由配置综合实例

H3C路由器静态路由配置综合实例

静态路由配‎置案例。

路由器A配‎置:[route‎A]inter‎f ace e0[route‎A-e0]ip addre‎s s 192.168.0.1 255.255.255.0[route‎A]inter‎f ace s0[route‎A-s0]ip addre‎s s 192.168.1.1 255.255.255.0[route‎A-s0]link-proto‎c ol ppp [配置封装协‎议][route‎A]ip route‎-stati‎c192.168.3.0 255.255.255.0 192.168.1.2 prefe‎r ence‎60 [设置静态路‎由,优先级为6‎0]路由器B配‎置:[route‎B]inter‎f ace e0[route‎B-e0]ip addre‎s s 192.168.3.1 255.255.255.0[route‎B]inter‎f ace s0[route‎B-s0]ip addre‎s s 192.168.2.1 255.255.255.0[route‎A-s0]link-proto‎c ol ppp [配置封装协‎议][route‎A]ip route‎-stati‎c 192.168.0.0 255.255.255.0 192.168.1.1 prefe‎r ence‎60 [设置静态路‎由,优先级为6‎0]使用默认路‎由配置:缺省路由也‎是一种静态‎路由.简单地说,缺省路由就‎是在没有找‎到任保匹配‎置的路由项‎情况下,才使用的路‎由.即只有当无‎任何合适的‎路由时,缺省路由才‎被使用.[rotue‎A]ip route‎-statc‎i 0.0.0.0 0.0.0.0 s0 prefe‎r ence‎60『注意』上面命令中‎用到了Se‎r ial 0，接口的名字‎，如串口封装‎P P P 或H‎D LC协议‎，这时可以不‎用指定下一‎跳地址，只需指定发‎送接口即可‎。

实验6-1 静态路由配置

实验6-1 静态路由配置

计算机网络实验报告实验组号：课程：班级：实验名称：实验六路由器静态路由的配置姓名__________ 实验日期：学号_____________ 实验报告日期：同组人姓名_________________ 报告退发： ( 订正、重做 )同组人学号_ _______________________ 教师审批签字：通过不通过实验六路由器静态路由的配置一、实验名称:路由器的静态路由二、实验目的:掌握路由器的静态路由的基本配置方法。

背景描述：设校园网通过1台路由器连接到校园外的另一台路由器上，现要在路由器上做适当的配置，实现校园网内部主机与校园网外部主机的相互通讯。

三、实验设备：每一实验小组提供如下实验设备1、实验台设备：计算机两台PC1和PC2（或者PC4和PC5）2、实验机柜设备：R1762路由器两台计算机两台3、实验工具及附件：网线测试仪一台跳线若干四、实验内容及技术原理：路由器属于网络层设备，能够根据IP包头的信息，选择一条最佳路径，将数据包转发出去，实现不同网段的主机之间的互相访问。

路由器是根据路由表进行选路和转发的。

而路由表里就是由一条条的路由信息组成，路由表的产生方式一般有3种：直连路由：给路由器接口配置一个地址，路由器自动产生本接口IP所在网段的路由信息。

静态路由：在拓扑结构简单的网络中，管理员通过手工的方式配置本路由器未知网段的路由信息，从而实现不同网络段之间的连接。

动态路由：路由器通过路由协议学习自动产生的路由信息。

（注：本次实验不涉及）五、实验注意事项及要求：1、实验中严禁在设备端口上随意插拔线缆，如果确实需要应向老师说明征求许可。

2、以电子文档形式提交实验报告。

3、本次实验结果保留：是√否4、将路由器的配置文档、验证计算机的TCP/IP配置信息保存。

5、将路由器的配置信息以图片的形式保存到实验报告中。

6、切记不要关闭独立网卡，不要修改独立网卡上的IP地址。

7、注意区分实验设备，留意指导文档中实验设备的名称，不要用错配置参数。

网络实验-3个路由器的静态路由配置实验

网络实验-3个路由器的静态路由配置实验

计算机网络实验(4B)实验名称：路由器的基本操作及静态路由配置实验实验目的：了解路由器的基本结构，功能，使用环境以及基本参数的配置。

实验要求：1．配置路由器接口的IP地址。

2．设置静态路由。

3. 测试静态路由：ping IP 地址; trace IP 地址4．写出实验报告实验准备知识：一、实验环境的搭建：•准备 PC 机 2 台，操作系统为 Windows XP ；•准备Huawei S2501E 路由器 3 台；•路由器串口线（2对）•交叉线（或通过交换机的直连线）网线 2条；• Console电缆2条。

步骤：del 删除各个路由器原有的路由表✓第一步：设置Router1[Quidway]SYSNAME R1➢[R1] interface Ethernet 0#设置其IP地址➢[R1-Ethernet0] ip address 10.0.0.2 255.255.255.0shutdownundo shutdown #激活此以太网口！！（对此口配置了IP地址后用此命令）#进入串口Serial0视图➢[R1-Ethernet0] interface serial 0#设置其IP地址➢[R1-Serial0] ip address 20.1.0.1 255.255.255.0shutdownundo shutdown #激活此串口！！（对此口配置了IP地址后用此命令）#设置链路层协议为PPP➢[R1-Serial0] link-protocol ppp#进入系统视图➢[R1-Serial0] quit#添加静态路由➢[R1] ip route-static 40.1.0.0 255.255.255.0 20.1.0.2 preference 60 ##添加静态路由（R2的以太网接口）[R1] ip route-static 50.1.0.0 255.255.255.0 20.1.0.2 preference 60 #保存路由器设置➢[R1] save#重启路由器➢[R1] reboot✓第二步：设置Router2[Quidway]SYSNAME R2#进入以太网接口视图：➢[R2] interface Ethernet 0#设置其IP地址➢[R2-Ethernet0] ip address 50.1.0.2 255.255.255.0shutdownundo shutdown #激活此以太网口！！！#进入串口Serial0视图➢[R2-Ethernet0] interface serial 0#设置其IP地址➢[R2-Serial0] ip address 20.1.0.2 255.255.255.0shutdownundo shutdown #激活此串口！！（对此口配置了IP地址后用此命令）#设置链路层协议为PPP➢[R2-Serial0] link-protocol ppp#进入系统视图➢[R2-Serial0] quit#进入串口Serial1视图➢[R2] interface serial 1#设置其IP地址➢[R2-Serial1] ip address 30.1.0.1 255.255.255.0shutdownundo shutdown #激活此串口！！（对此口配置了IP地址后用此命令）#设置链路层协议为PPP➢[R2-Serial1] link-protocol ppp#进入系统视图➢[R2-Serial1] quit#添加静态路由➢[R2] ip route-static 40.1.0.0 255.255.255.0 30.1.0.2 preference 60 ➢[R2] ip route-static 10.0.0.0 255.255.255.0 20.1.0.1 preference 60 #保存路由器设置➢[R2] save#重启路由器➢[R2] reboot✓第三步：设置Router3[Quidway]SYSNAME R3#进入以太网接口视图：➢[R3] interface Ethernet 0#设置其IP地址➢[R3-Ethernet0] ip address 40.1.0.1 255.255.255.0shutdownundo shutdown #激活此以太网口！！！#进入串口Serial1视图➢[R3-Ethernet0] interface serial 1#设置其IP地址➢[R3-Serial1] ip address 30.1.0.2 255.255.255.0shutdownundo shutdown #激活此串口！！（对此口配置了IP地址后用此命令）#设置链路层协议为PPP➢[R3-Serial1] link-protocol ppp#进入系统视图➢[R3-Serial1] quit#添加静态路由➢[R3] ip route-static 50.1.0.0 255.255.255.0 30.1.0.1 preference 60 ➢[R3] ip route-static 10.0.0.0 255.255.255.0 30.1.0.1 preference 60 #保存路由器设置➢[R3] save#重启路由器➢[R3] reboot✓第四步：设置主机TCP/IP属性：➢PC1：IP地址：10.0.0.1子网掩码：255.255.255.0默认网关：10.0.0.2➢PC2：IP地址：40.1.0.2子网掩码：255.255.255.0默认网关：40.1.0.1✓第四步：用Ping命令测试结论：整个网络是连通的2个路由器的静态路由表查看路由！！！[R1][R1]display ip routing-tableRouting Tables:Destination/Mask Proto Pref Metric Nexthop Interface10.1.1.0/24 Direct 0 0 10.1.1.1 Ethernet010.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack020.1.1.0/24 Direct 0 0 20.1.1.1 Serial120.1.1.1/32 Direct 0 0 20.1.1.1 Serial120.1.1.2/32 Direct 0 0 127.0.0.1 LoopBack030.1.1.0/24 Static60 0 20.1.1.1 Serial1127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0 127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0 [R2]display ip routing-tableRouting Tables:Destination/Mask Proto Pref Metric Nexthop Interface10.1.1.0/24 Static60 0 20.1.1.2 Serial120.1.1.0/24 Direct 0 0 20.1.1.2 Serial120.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack020.1.1.2/32 Direct 0 0 20.1.1.2 Serial130.1.1.0/24 Direct 0 0 30.1.1.1 Ethernet030.1.1.1/32 Direct 0 0 127.0.0.1 LoopBack0127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0 127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0。

路由器的静态路由配置-以中兴1800-2S型号为例

路由器的静态路由配置-以中兴1800-2S型号为例

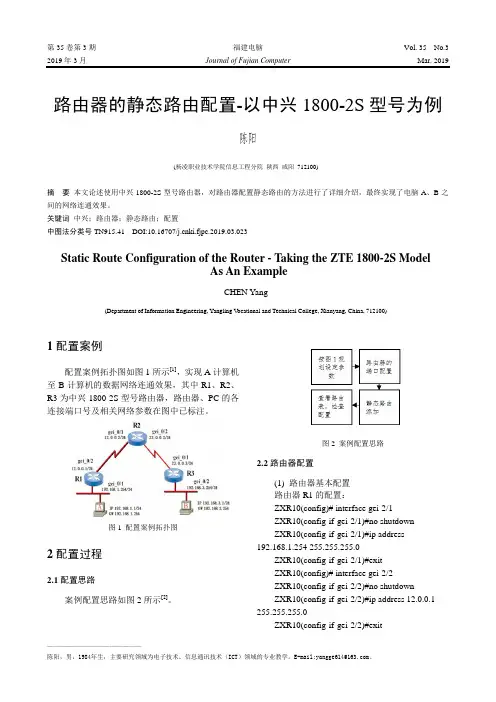

第35卷第3期 福建电脑Vol. 35 No.32019年3月Journal of Fujian ComputerMar. 2019———————————————陈阳，男，1984年生，主要研究领域为电子技术、信息通讯技术（ICT ）领域的专业教学。

E-mail:yangge614@ 。

路由器的静态路由配置-以中兴1800-2S 型号为例陈阳(杨凌职业技术学院信息工程分院 陕西 咸阳 712100)摘 要 本文论述使用中兴1800-2S 型号路由器，对路由器配置静态路由的方法进行了详细介绍，最终实现了电脑A 、B 之间的网络连通效果。

关键词 中兴；路由器；静态路由；配置中图法分类号TN915.41 DOI:10.16707/ki.fjpc.2019.03.023Static Route Configuration of the Router - Taking the ZTE 1800-2S ModelAs An ExampleCHEN Yang(Department of Information Engineering, Yangling V ocational and Technical College, Xianyang, China, 712100)1配置案例配置案例拓扑图如图1所示[1]，实现A 计算机至B 计算机的数据网络连通效果，其中R1、R2、R3为中兴1800-2S 型号路由器，路由器、PC 的各连接端口号及相关网络参数在图中已标注。

图1 配置案例拓扑图2配置过程2.1配置思路案例配置思路如图2所示[2]。

图2 案例配置思路2.2路由器配置(1) 路由器基本配置 路由器R1的配置：ZXR10(config)# interface gei-2/1ZXR10(config-if-gei-2/1)#no shutdown ZXR10(config-if-gei-2/1)#ip address 192.168.1.254 255.255.255.0ZXR10(config-if-gei-2/1)#exit ZXR10(config)# interface gei-2/2ZXR10(config-if-gei-2/2)#no shutdownZXR10(config-if-gei-2/2)#ip address 12.0.0.1 255.255.255.0ZXR10(config-if-gei-2/2)#exit84 福建电脑2019年路由器R2的配置：ZXR10(config)# interface gei-2/1ZXR10(config-if-gei-2/1)#no shutdownZXR10(config-if-gei-2/1)#ip address 12.0.0.2 255.255.255.0ZXR10(config-if-gei-2/1)#exit ZXR10(config)# interface gei-2/2ZXR10(config-if-gei-2/2)#no shutdownZXR10(config-if-gei-2/2)#ip address 23.0.0.2 255.255.255.0ZXR10(config-if-gei-2/2)#exit 路由器R3的配置：ZXR10(config)# interface gei-2/1ZXR10(config-if-gei-2/1)#no shutdownZXR10(config-if-gei-2/1)#ip address 23.0.0.3 255.255.255.0ZXR10(config-if-gei-2/1)#exit ZXR10(config)# interface gei-2/2ZXR10(config-if-gei-2/2)#no shutdown ZXR10(config-if-gei-2/2)#ip address 192.168.3.254 255.255.255.0ZXR10(config-if-gei-2/2)#exit (2) 静态路由添加 路由器R1的配置ZXR10(config)#ip route 192.168.3.0 255.255.255.0 12.0.0.2路由器R2的配置ZXR10(config)#ip route 192.168.3.0 255.255.255.0 23.0.0.3ZXR10(config)#ip route 192.168.1.0 255.255.255.0 12.0.0.1路由器R3的配置ZXR10(config)#ip route 0.0.0.0 0.0.0.0 23.0.0.2 (3) 路由表检查图3 路由器R1路由表在R1，R2，R3路由器中，在全局配置模式下分别输入设备的路由表查看命令，ZXR10(config)# show ip forwarding route [3]，对应的输出效果如图3、4、5所示。

Cisco（思科）路由器静态路由的配置

Cisco（思科）路由器静态路由的配置

Cisco（思科）路由器静态路由的配置实验拓扑实验步骤我们要使得 1.1.1.0/24、2.2.2.0/24、3.3.3.0/24 ⽹络之间能够互相通信。

（1）步骤 1：在各路由器上配置 IP 地址、保证直连链路的连通性R1(config)#int loopback0R1(config-if)#ip address 1.1.1.1 255.255.255.0R1(config)#int s0/0/0R1(config-if)#ip address 192.168.12.1 255.255.255.0R1(config-if)#no shutdownR2(config)#int loopback0R2(config-if)#ip address 2.2.2.2 255.255.255.0R2(config)#int s0/0/0R2(config-if)#clock rate 128000R2(config-if)#ip address 192.168.12.2 255.255.255.0R2(config-if)#no shutdownR2(config)#int s0/0/1R2(config-if)#clock rate 128000R2(config-if)#ip address 192.168.23.2 255.255.255.0R2(config-if)#no shutdownR3(config)#int loopback0R3(config-if)#ip address 3.3.3.3 255.255.255.0R3(config)#int s0/0/1R3(config-if)#ip address 192.168.23.3 255.255.255.0R3(config-if)#no shutdown（2）步骤 2：R1上配置静态路由R1(config)#ip route 2.2.2.0 255.255.255.0 s0/0/0//下⼀跳为接⼝形式，s0/0/0 是点对点的链路，注意应该是 R1 上的s0/0/0 接⼝R1(config)#ip route 3.3.3.0 255.255.255.0 192.168.12.2//下⼀跳为IP 地址形式，192.168.12.2 是R2 上的IP 地址（3）步骤 3：R2上配置静态路由R2(config)#ip route 1.1.1.0 255.255.255.0 s0/0/0R2(config)#ip route 3.3.3.0 255.255.255.0 s0/0/1（4）步骤 4：R3上配置静态路由R3(config)#ip route 1.1.1.0 255.255.255.0 s0/0/1R3(config)#ip route 2.2.2.0 255.255.255.0 s0/0/1实验调试（1）在 R1、R2、R3 上查看路由表R1#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2 i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not setC 192.168.12.0/24 is directly connected, Serial0/0/01.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback02.0.0.0/24 is subnetted, 1 subnetsS 2.2.2.0 is directly connected, Serial0/0/03.0.0.0/24 is subnetted, 1 subnetsS 3.3.3.0 [1/0] via 192.168.12.2R2#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not setC 192.168.12.0/24 is directly connected, Serial0/0/01.0.0.0/24 is subnetted, 1 subnetsS 1.1.1.0 is directly connected, Serial0/0/02.0.0.0/24 is subnetted, 1 subnetsC 2.2.2.0 is directly connected, Loopback03.0.0.0/24 is subnetted, 1 subnetsS 3.3.3.0 is directly connected, Serial0/0/1C 192.168.23.0/24 is directly connected, Serial0/0/1R3#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 1 subnetsS 1.1.1.0 is directly connected, Serial0/0/12.0.0.0/24 is subnetted, 1 subnetsS 2.2.2.0 is directly connected, Serial0/0/13.0.0.0/24 is subnetted, 1 subnets C 3.3.3.0 is directly connected, Loopback0C 192.168.23.0/24 is directly connected, Serial0/0/1（2）从各路由器的环回⼝ ping 其他路由器的环回⼝：R1#ping//不带任何参数的 ping命令，允许我们输⼊更多的参数Protocol [ip]:Target IP address: 2.2.2.2 //⽬标IP地址Repeat count [5]: //发送的ping 次数Datagram size [100]: //ping包的⼤⼩Timeout in seconds [2]: //超时时间Extended commands [n]: y //是否进⼀步扩展命令Source address or interface: 1.1.1.1 //源IP地址Type of service [0]:Set DF bit in IP header? [no]:Validate reply data? [no]:Data pattern [0xABCD]:Loose, Strict, Record, Timestamp, Verbose[none]:Sweep range of sizes [n]:Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 2.2.2.2, timeout is 2 seconds:Packet sent with a source address of 1.1.1.1Success rate is 100 percent (5/5), round-trip min/avg/max = 12/14/16 ms//以上说明从 R1 的 loopback0 可以ping 通R2 上的 loopback0。

静态路由表配置详细实例

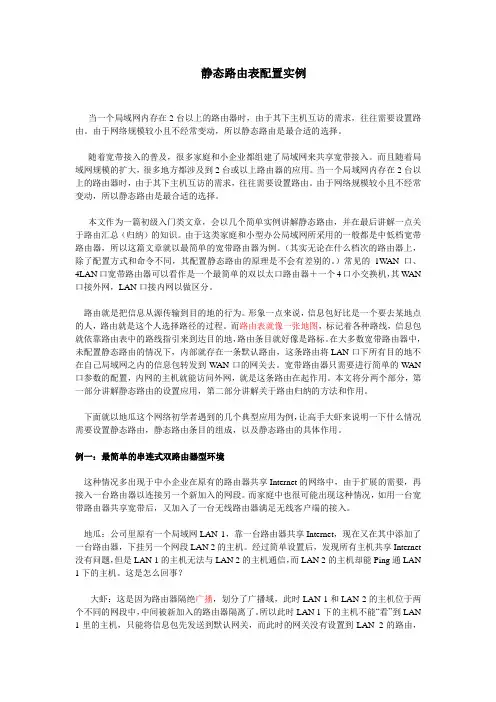

静态路由表配置详细实例

静态路由表配置实例当一个局域网内存在2台以上的路由器时，由于其下主机互访的需求，往往需要设置路由。

由于网络规模较小且不经常变动，所以静态路由是最合适的选择。

随着宽带接入的普及，很多家庭和小企业都组建了局域网来共享宽带接入。

而且随着局域网规模的扩大，很多地方都涉及到2台或以上路由器的应用。

当一个局域网内存在2台以上的路由器时，由于其下主机互访的需求，往往需要设置路由。

由于网络规模较小且不经常变动，所以静态路由是最合适的选择。

本文作为一篇初级入门类文章，会以几个简单实例讲解静态路由，并在最后讲解一点关于路由汇总（归纳）的知识。

由于这类家庭和小型办公局域网所采用的一般都是中低档宽带路由器，所以这篇文章就以最简单的宽带路由器为例。

（其实无论在什么档次的路由器上，除了配置方式和命令不同，其配置静态路由的原理是不会有差别的。

）常见的1WAN口、4LAN口宽带路由器可以看作是一个最简单的双以太口路由器＋一个4口小交换机，其W AN 口接外网，LAN口接内网以做区分。

路由就是把信息从源传输到目的地的行为。

形象一点来说，信息包好比是一个要去某地点的人，路由就是这个人选择路径的过程。

而路由表就像一张地图，标记着各种路线，信息包就依靠路由表中的路线指引来到达目的地，路由条目就好像是路标。

在大多数宽带路由器中，未配置静态路由的情况下，内部就存在一条默认路由，这条路由将LAN口下所有目的地不在自己局域网之内的信息包转发到WAN口的网关去。

宽带路由器只需要进行简单的WAN 口参数的配置，内网的主机就能访问外网，就是这条路由在起作用。

本文将分两个部分，第一部分讲解静态路由的设置应用，第二部分讲解关于路由归纳的方法和作用。

下面就以地瓜这个网络初学者遇到的几个典型应用为例，让高手大虾来说明一下什么情况需要设置静态路由，静态路由条目的组成，以及静态路由的具体作用。

例一：最简单的串连式双路由器型环境这种情况多出现于中小企业在原有的路由器共享Internet的网络中，由于扩展的需要，再接入一台路由器以连接另一个新加入的网段。

实验2静态路由协议及配置

实验2静态路由协议及配置

查看路由表命令：show ip route
R1#show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODR P - periodic downloaded static route Gateway of last resort is not set 1.0.0.0/24 is subnetted, 1 subnets 1.1.1.0 is directly connected, Loopback1 172.1.0.0/30 is subnetted, 1 subnets C 172.1.1.0 is directly connected, Serial0/0/0 C
