配置静态路由实现全网互通

静态路由配置原理静态路由配置是一种网络路由技术，用于在网络设备之间传递数据包。

它是通过手动配置路由器上的路由表来实现的，与动态路由协议不同，静态路由不会自动学习网络拓扑变化。

静态路由配置的原理是在每个路由器上手动配置路由表项，将目的网络地址和下一跳地址关联起来。

当一个路由器收到一个数据包时，它会查找自己的路由表，根据目的地址查找下一跳地址，并将数据包发送到该下一跳地址。

这个过程是基于预先配置的路由表进行的，而不涉及动态更新。

在静态路由配置中，一条路由表项包含目的网络地址和下一跳地址的映射关系。

目的网络地址指的是数据包要到达的目标网络的范围，下一跳地址是数据包将被发送到的下一个路由器的地址。

通过配置多条路由表项，可以构建一个完整的路由表，使数据包能够正确地转发到目标网络。

静态路由配置的主要优点是简单和可靠。

由于路由表是手动配置的，所以网络管理员可以精确地控制数据包的路径选择。

此外，静态路由不会产生网络协议交换的开销，因为路由器不需要与其他路由器交换路由信息。

这使得静态路由在小型网络或者对网络拓扑稳定的大型网络中非常适用。

然而，静态路由配置也有一些限制。

首先，静态路由不具备动态适应网络拓扑变化的能力。

当网络拓扑发生变化时，如新增或删除一条链路，静态路由无法自动更新路由表，需要管理员手动更新配置。

其次，静态路由配置相对繁琐，特别是在大型网络中，需要手动配置大量的路由表项，维护成本较高。

另外，当网络规模扩大时，静态路由可能无法满足高效转发数据包的需求，因为它只能根据目的网络地址进行路由选择，而不能根据实时网络流量情况来决策最佳路径。

总之，静态路由配置是一种简单可靠的网络路由技术，适用于小型网络或对网络拓扑稳定的大型网络。

但在面对复杂的网络环境，或需要动态适应网络拓扑变化的情况下，静态路由可能不是最佳选择。

THANKS FOR WATCHING
感谢您的观看
在进行任何配置更改之前，建议备份 设备的原始配置文件，以便在需要时 恢复。
收集设备信息
获取需要配置静态路由的设备型号、 操作系统版本等信息，以便选择合适 的配置方法。
配置静态路由
选择合适的接口
01
根据网络拓扑结构和目标地址，选择合适的接口作为下一跳或
出口接口。
输入目标网络和掩码
02
确定要访问的目标网络和子网掩码，以便计算相应的目的地址
静态路由无法自适应网络环境的 变化，例如，当网络拓扑发生变 化时，需要手动更新路由配置。
06 企业网互联互通案例展示
案例一：中小型企业网互联互通
总结词：简单高效
详细描述：中小型企业网络规模较小，拓扑结构简单，采用静态路由可以实现快 速、高效的互联互通，同时减少网络复杂性和管理成本。
案例二：大型企业网互联互通
02 静态路由基本原理
路由概念
01
路由是指从一个网络到另一个网 络的数据传输过程中所经过的路 径。
02
路由通常由路由器完成，路由器 是连接不同网络的设备，负责接 收数据包并根据路由表决定数据 包的下一个传输目标。
静态路由配置
静态路由是指手动配置的路由信 息，不随网络环境变化而变化。
配置静态路由需要指定目标网络、 下一跳地址和出口接口等信息。
对于大型企业网络，静态路由可以方便地 管理网络流量，避免网络拥堵。
缺点
配置复杂
静态路由的配置相对复杂，需 要网络管理员具备一定的技术
水平。
维护成本高
由于静态路由需要手动配置，一 旦网络环境发生变化，需要重新 配置路由，维护成本较高。
Байду номын сангаас

静态路由的配置方法和过程静态路由是一种简单且灵活的路由配置方式，它由网络管理员手动配置，以指定网络数据包的转发路径。

相比动态路由，静态路由不会自动更新路由表，需要管理员手动更新和维护。

静态路由配置的过程相对简单，本文将详细介绍。

一、静态路由的基本概念在介绍静态路由的配置方法之前，首先需要了解一些基本的概念。

1. 路由器（Router）：用于连接不同网络的设备，它根据目标IP地址选择最佳的转发路径，实现网络之间的通信。

2. 路由表（Routing Table）：用于存储路由器的转发策略，包括目标子网地址、下一跳的IP地址等信息。

3. 目标子网（Destination Subnet）：表示要传送数据包的目标网络，通常用子网地址表示。

4. 下一跳（Next Hop）：表示将数据包转发到的下一个路由器的IP地址，也可以是直连子网的出接口。

5. 接口（Interface）：指路由器连接到子网的物理端口，不同接口之间相互隔离。

二、静态路由的配置方法静态路由的配置需要在路由器上进行，具体的步骤如下。

1. 登录路由器首先，需要通过终端或者远程登录方式登录到要配置静态路由的路由器，一般使用SSH、Telnet等协议进行登录。

2. 进入全局配置模式成功登录后，可以进一步进入全局配置模式，输入命令"configure terminal"或"conf t"，并按下回车键。

3. 配置路由在全局配置模式下，可以使用"ip route"命令来配置静态路由。

该命令的基本语法如下：ip route {目标子网地址} {子网掩码} {下一跳的IP地址或出接口}其中，"目标子网地址"表示要传输的数据包的目标网络，"子网掩码"用于指定目标子网的范围，"下一跳的IP地址或出接口"表示下一跳路由器的IP地址或直连子网的出接口。

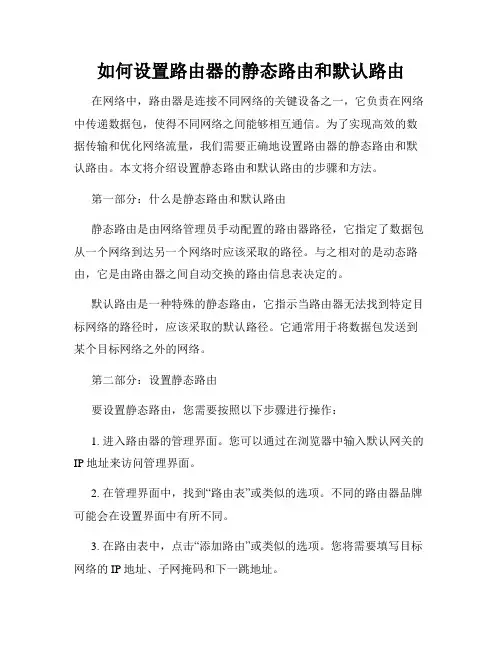

如何设置路由器的静态路由和默认路由在网络中，路由器是连接不同网络的关键设备之一，它负责在网络中传递数据包，使得不同网络之间能够相互通信。

为了实现高效的数据传输和优化网络流量，我们需要正确地设置路由器的静态路由和默认路由。

本文将介绍设置静态路由和默认路由的步骤和方法。

第一部分：什么是静态路由和默认路由静态路由是由网络管理员手动配置的路由器路径，它指定了数据包从一个网络到达另一个网络时应该采取的路径。

与之相对的是动态路由，它是由路由器之间自动交换的路由信息表决定的。

默认路由是一种特殊的静态路由，它指示当路由器无法找到特定目标网络的路径时，应该采取的默认路径。

它通常用于将数据包发送到某个目标网络之外的网络。

第二部分：设置静态路由要设置静态路由，您需要按照以下步骤进行操作：1. 进入路由器的管理界面。

您可以通过在浏览器中输入默认网关的IP地址来访问管理界面。

2. 在管理界面中，找到“路由表”或类似的选项。

不同的路由器品牌可能会在设置界面中有所不同。

3. 在路由表中，点击“添加路由”或类似的选项。

您将需要填写目标网络的IP地址、子网掩码和下一跳地址。

4. 目标网络的IP地址是您希望设置的静态路由所连接的网络地址。

5. 子网掩码指定了目标网络的范围。

6. 下一跳地址是数据包在到达目标网络之前应该经过的下一个路由器的IP地址。

填写正确的下一跳地址非常重要，否则数据包将无法正确转发。

7. 填写完所有信息后，点击“应用”或类似的选项保存设置。

第三部分：设置默认路由要设置默认路由，您可以按照以下步骤进行操作：1. 进入路由器的管理界面，方法与设置静态路由时相同。

2. 找到“路由表”或类似的选项。

3. 在路由表中，找到“默认路由”或类似的选项。

4. 填写默认路由的IP地址，这是指在无法找到目标网络时数据包应该发送的地址。

5. 点击“应用”或类似的选项保存设置。

第四部分：验证和故障排除完成静态路由和默认路由的设置后，您可以通过以下方式验证设置是否成功：1. 使用路由器提供的诊断工具，确认静态路由和默认路由的设置是否生效。

局域网组建多网段互通的实现方法在现代企业网络中，局域网（Local Area Network, LAN）通常需要将不同的网段互相连接起来，以实现内部网络的无缝通信。

本文将介绍实现局域网多网段互通的方法，包括路由器设置、子网划分和网络地址转换等技术。

一、路由器设置为了实现多个网段的互通，必须通过路由器进行配置。

路由器是网络中的核心设备，负责将来自不同网段的数据包进行转发。

以下是配置路由器的步骤：1. 配置路由器的基本信息：包括路由器的名称、IP地址、子网掩码和默认网关等。

例如，在控制台或命令行界面中输入以下命令：```Router> enableRouter# configure terminalRouter(config)# hostname R1R1(config)# interface GigabitEthernet0/0R1(config-if)# ip address 192.168.1.1 255.255.255.0R1(config-if)# no shutdownR1(config-if)# exitR1(config)# exitR1# copy running-config startup-config```2. 配置静态路由：静态路由是手动配置的路由信息，用于指定数据包从一个网段到另一个网段的路径。

例如，在路由器R1上配置静态路由到网段192.168.2.0/24：```R1(config)# ip route 192.168.2.0 255.255.255.0 192.168.1.2```3. 配置动态路由协议（可选）：动态路由协议是自动学习和更新路由信息的一种方式，适用于大规模的网络环境。

例如，配置路由器R2和R3之间的OSPF动态路由协议：```R2(config)# router ospf 1R2(config-router)# network 192.168.2.0 0.0.0.255 area 0R3(config)# router ospf 1R3(config-router)# network 192.168.3.0 0.0.0.255 area 0```通过以上步骤，路由器将能够转发来自不同网段的数据包，实现多网段的互通。

H3C-5120交换机静态路由配置1. 介绍静态路由是一种手动配置的路由方式，由网络管理员手动指定网络之间的路径。

静态路由设置简单、路由成本低，适用于小型网络环境。

本文档将介绍如何在H3C-5120交换机上配置静态路由。

2. 环境准备- H3C-5120交换机- 一台电脑连接到交换机的管理口- 了解网段划分和IP地址分配的基础知识3. 配置步骤步骤1: 进入交换机命令行界面使用管理电脑通过串口或SSH连接到交换机，并使用管理员权限登录。

步骤2: 进入全局配置模式在命令行界面下输入以下命令，进入全局配置模式：system-view步骤3: 创建静态路由使用以下命令创建静态路由：ip route-static 目标网络掩码目标网络下一跳地址其中，目标网络掩码是指要路由的目标网络的网络掩码，目标网络下一跳地址是指下一跳的IP地址。

例如，要将目标网络192.168.2.0/24的流量通过192.168.1.1这个IP地址进行路由，可以使用以下命令：ip route-static 192.168.2.0 24 192.168.1.1步骤4: 验证配置使用以下命令验证静态路由配置是否生效：display ip routing-table该命令将显示当前路由表中的静态路由信息。

4. 注意事项- 静态路由配置是一种手动配置方式，如果网络拓扑发生变化，需要手动调整路由配置。

- 配置静态路由时，需确保目标网络的下一跳地址是可达的，否则路由可能无法生效。

- 配置静态路由前，请确保已经正确分配IP地址，并了解网络拓扑和需求。

5. 总结通过本文档的介绍，您了解了在H3C-5120交换机上配置静态路由的步骤。

配置静态路由可以实现网络之间流量的指定路径，适用于小型网络环境。

希望本文档能对您的网络配置工作有所帮助。

如需进一步了解H3C-5120交换机的其他配置，请参考相关文档或官方手册。

静态路由的配置方法和过程一、概述静态路由是一种预先定义、不随时间变化的路由策略，它是在网络设备之间手动配置的路由信息。

静态路由是路由器配置的重要组成部分，尤其是在大型网络环境中，它们有助于确保数据包按照预期的方式传输。

本篇文章将详细介绍静态路由的配置方法和过程。

二、准备环境确保已连接网络设备（如路由器）并对其进行了适当的配置。

为了进行静态路由的配置，需要具备基本的网络和路由知识。

三、配置步骤1. 打开网络设备的命令行界面（CLI），并使用管理员权限登录。

2. 启用路由功能，具体方法取决于所使用的网络设备型号和操作系统。

3. 添加静态路由表项：a. 进入“接口配置模式”或“全局配置模式”。

b. 添加静态路由，指定目标网络、子网掩码和下一跳地址。

c. 保存配置。

4. 验证静态路由是否成功添加到路由表中。

5. （可选）调整静态路由的优先级，以确定数据包传输的顺序。

6. 退出配置界面。

四、示例配置以下是一个示例静态路由的配置过程，假设我们需要在设备上添加一条前往目标网络192.168.1.0/24的静态路由：1. 打开设备CLI并登录。

2. 进入接口配置模式（或全局配置模式），例如：```Router> interface vlan 1Router# configure terminal```3. 添加静态路由：```vbnetRouter# ip route 192.168.1.0 255.255.255.0 192.168.2.1```上述命令将目标网络192.168.1.0（子网掩码255.255.255.0）的流量发送到下一跳地址192.168.2.1。

4. 保存配置并退出：```vbnetRouter# commitRouter# quit```注意：在实际网络环境中，需要替换上述示例中的目标网络、子网掩码和下一跳地址为自己的实际配置。

五、常见问题及解决方案1. 问题：静态路由未生效怎么办？解决方案：请检查配置命令是否正确，并确保已保存配置。

如何设置路由器的静态路由和动态路由协议路由器是网络中的关键设备，它根据网络中的各种路由协议来寻找最佳路径，并将数据包转发到目标设备。

为了确保网络的正常运行和高效性能，我们常常需要设置静态路由和动态路由协议。

本文将介绍如何设置路由器的静态路由和动态路由协议。

一、静态路由的设置静态路由是由网络管理员手动配置的路由，它需要提前定义网络的路径和目标。

以下是设置静态路由的步骤：1. 登录路由器的管理界面。

通常在浏览器中输入默认的IP地址，如192.168.1.1，然后输入用户名和密码进行登录。

2. 找到路由器的路由设置页面。

不同型号和品牌的路由器界面可能有所不同，但通常可以在设置菜单或网络配置中找到路由设置选项。

3. 在路由设置页面中，选择“静态路由”选项。

一些路由器品牌可能使用其他术语，如“静态路由表”或“路由规则”。

4. 点击“添加”或“新增”按钮，进入静态路由配置页面。

在该页面中，您需要填写以下信息：- 目标网络：要设置路由的目标网络地址，通常以CIDR表示法表示，如192.168.2.0/24。

- 子网掩码：目标网络的子网掩码，指定了网络地址和主机地址的边界。

- 下一跃点：数据包从当前路由器转发到下一个路由器的IP地址。

5. 确认并保存静态路由配置。

根据不同的路由器，可能需要点击“确认”、“应用”或“保存”按钮来使配置生效。

二、动态路由协议的设置动态路由协议是路由器之间自动交换路由信息的一种机制，可以动态地更新路由表。

以下是设置动态路由协议的基本步骤：1. 登录路由器的管理界面，与静态路由相同。

2. 找到路由器的路由设置页面，与静态路由相同。

3. 在路由设置页面中，选择“动态路由协议”选项。

一些常见的动态路由协议包括RIP、OSPF和BGP。

4. 在动态路由协议设置页面中，启用所需的协议。

通常提供一个开关或复选框来启用/禁用协议。

5. 配置动态路由协议的参数。

根据不同的协议，可能需要配置路由器的自治系统号、网络地址、邻居路由器等参数。

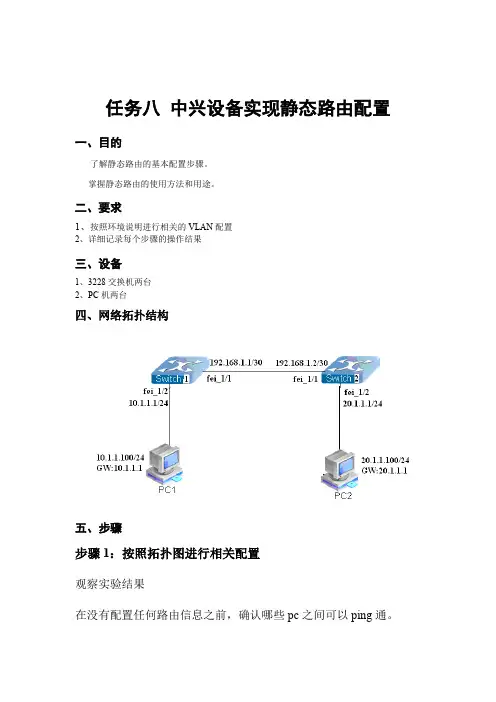

任务八中兴设备实现静态路由配置一、目的
了解静态路由的基本配置步骤。

掌握静态路由的使用方法和用途。

二、要求
1、按照环境说明进行相关的VLAN配置
2、详细记录每个步骤的操作结果
三、设备
1、3228交换机两台
2、PC机两台
四、网络拓扑结构
五、步骤
步骤1：按照拓扑图进行相关配置
观察实验结果
在没有配置任何路由信息之前，确认哪些pc之间可以ping通。

PC1和PC2之间ping不通，但pc1可以ping通192.168.1.1 PC2可以ping通192.168.1.2
显示路由表，看看出现了哪些路由？（ZXR10#show ip route）步骤2：使用静态路由，使得全网互通。

SW 1配置:
ZXR10(config)#ip route 20.1.1.0 255.255.255.0 192.168.1.2
SW2 配置
ZXR10(config)#ip route 10.1.1.0 255.255.255.0 192.168.1.1
观察实验结果:
确认pc之间是否可以ping通？
显示路由表，看看出现了哪些路由？（ZXR10#show ip route）步骤3：使用缺省路由取代静态路由，使得全网互通。

SW 1配置:
ZXR10(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.2
SW2 配置
ZXR10(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.1
观察实验结果:
确认pc之间是否可以ping通？
显示路由表，看看出现了哪些路由？（ZXR10#show ip route）。

多个路由器设置静态路由不同网段可以互相访问随着宽带接入的普及，很多家庭和小企业都组建了局域网来共享宽带接入。

而且随着局域网规模的扩大，很多地方都涉及到2台或以上路由器的应用。

当一个局域网内存在2台以上的路由器时，由于其下主机互访的需求，往往需要设置路由。

由于网络规模较小且不经常变动，所以静态路由是最合适的选择。

可是如果是多网段,又想实现不同网段电脑互访,设置静态路由就要掌握方法了。

本文作为一篇初级入门类文章，会以几个简单实例讲解静态路由，并在最后讲解一点关于路由汇总（归纳）的知识。

由于这类家庭和小型办公局域网所采用的一般都是中低档宽带路由器，所以这篇文章就以最简单的宽带路由器为例。

（其实无论在什么档次的路由器上，除了配置方式和命令不同，其配置静态路由的原理是不会有差别的。

）常见的1WAN口、4LAN口宽带路由器可以看作是一个最简单的双以太口路由器＋一个4口小交换机，其WAN口接外网，LAN口接内网以做区分。

路由就是把信息从源传输到目的地的行为。

形象一点来说，信息包好比是一个要去某地点的人，路由就是这个人选择路径的过程。

而路由表就像一张地图，标记着各种路线，信息包就依靠路由表中的路线指引来到达目的地，路由条目就好像是路标。

在大多数宽带路由器中，未配置静态路由的情况下，内部就存在一条默认路由，这条路由将LAN口下所有目的地不在自己局域网之内的信息包转发到WAN口的网关去。

宽带路由器只需要进行简单的WAN口参数的配置，内网的主机就能访问外网，就是这条路由在起作用。

本文将分两个部分，第一部分讲解静态路由的设置应用，第二部分讲解关于路由归纳的方法和作用。

下面就以网络初学者遇到的几个典型应用为例，说明一下什么情况需要设置静态路由，静态路由条目的组成，以及静态路由的具体作用。

例一：最简单的串连式双路由器型环境这种情况多出现于中小企业在原有的路由器共享Internet的网络中，由于扩展的需要，再接入一台路由器以连接另一个新加入的网段。

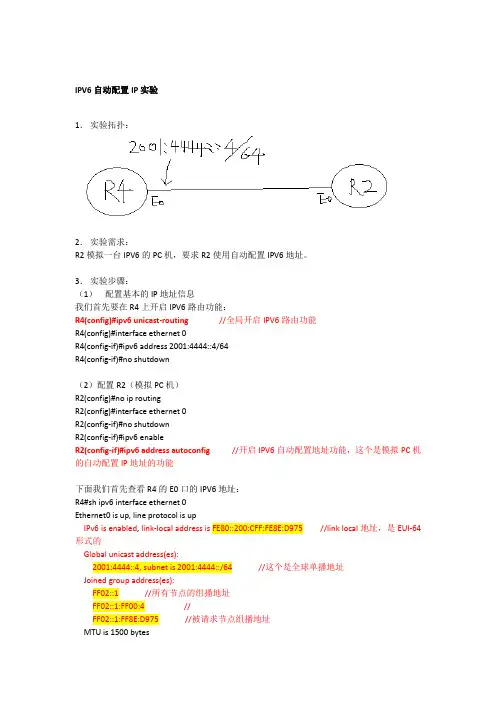

IPV6自动配置IP实验1．实验拓扑：2．实验需求：R2模拟一台IPV6的PC机，要求R2使用自动配置IPV6地址。

3．实验步骤：（1）配置基本的IP地址信息我们首先要在R4上开启IPV6路由功能：R4(config)#ipv6 unicast-routing //全局开启IPV6路由功能R4(config)#interface ethernet 0R4(config-if)#ipv6 address 2001:4444::4/64R4(config-if)#no shutdown（2）配置R2（模拟PC机）R2(config)#no ip routingR2(config)#interface ethernet 0R2(config-if)#no shutdownR2(config-if)#ipv6 enableR2(config-if)#ipv6 address autoconfig //开启IPV6自动配置地址功能，这个是模拟PC机的自动配置IP地址的功能下面我们首先查看R4的E0口的IPV6地址：R4#sh ipv6 interface ethernet 0Ethernet0 is up, line protocol is upIPv6 is enabled, link-local address is FE80::200:CFF:FE8E:D975//link local地址，是EUI-64形式的Global unicast address(es):2001:4444::4, subnet is 2001:4444::/64 //这个是全球单播地址Joined group address(es):FF02::1 //所有节点的组播地址FF02::1:FF00:4 //FF02::1:FF8E:D975 //被请求节点组播地址MTU is 1500 bytesICMP error messages limited to one every 100 millisecondsICMP redirects are enabledND DAD is enabled, number of DAD attempts: 1ND reachable time is 30000 millisecondsR2#sh ipv6 interface ethernet 0Ethernet0 is up, line protocol is upIPv6 is enabled, link-local address is FE80::250:73FF:FE6B:C3D4Global unicast address(es):2001:4444::250:73FF:FE6B:C3D4, subnet is 2001:4444::/64 [AUTOCONFIG] //我们看到了自动配置的地址。

实验五路由器的基本配置注意事项：主机与路由器连接要用交叉线。

一、实验原理1.1 路由器简介路由器是一个工作在OSI参考模型第三层的网络设备，其主要功能是检查数据包中与网络层相关的信息，然后根据某些规则转发数据包。

路由器的硬件组件包括如下：中央处理单元，随即存储器，闪存，非易失的RAM，只读内存，路由器接口。

路由器的软件同交换机一样，也包括一个引导系统和核心操作系统。

1.2 路由器的配置方式路由器可以通过5种方式来配置：Console终端视图、AUX口远程视图、远程TELNET视图、哑终端视图和FTP下载配置文件视图。

其中通过Console口和远程TELNET配置方式是最常用的两种。

1.3 命令行操作模式用户模式：进入路由器后的第一个模式。

提示符为：Ruijie>特权模式：用户模式的下一级模式，该模式下可以对路由器的配置文件进行管理，查看路由器的配置信息等。

提示符为：Ruijie #全局配置模式：特权模式的下一级模式，可配置路由器的全局性参数（如：名字，登陆信息等）；可进入下一级配置模式，对路由器具体的功能进行配置。

提示符为：Ruijie (config)#端口模式：可对路由器的端口进行参数配置。

路由器的fastethernet接口：默认情况下，10M/100M自适应、双工模式自适应；且默认处于关闭状态。

可为端口配置IP地址。

路由器命令行支持获取帮助信息、命令简写等二、实验内容：路由器基本配置三、实验目的：掌握路由器命令行各种操作模式、全局的基本配置和fastethernet端口的配置。

四、实验设备：RG-RSR20路由器、主机、交叉线。

五、实验步骤：步骤1、路由器命令行操作模式的进入：Ruijie>enable ! 进入特权模式Ruijie#Ruijie#configure terminal ！进入全局配置模式Ruijie(config)#Ruijie(config)#interface fastethernet 0/1 ！进入路由器F1/0的端口模式Ruijie(config-if)#Ruijie(config-if)#exit ！退回到上一级操作模式Ruijie(config)#Ruijie(config-if)#end ！直接退回到特权模式Ruijie#步骤2、路由器命令行基本功能：帮助信息Ruijie>? ！显示当前模式下所有可执行的命令Ruijie#dir ! 显示当前路径的文件或文件夹Ruijie#del config-text ! 删除路由器原有的配置信息步骤3、命令简写：Ruijie#conf ter 的作用同Ruijie#configure terminal步骤4、全局的基本配置：Ruijie(config)# hostname RouterA ！配置路由器的设备名称为RouterARouterA (config)#步骤5、端口参数的配置Ruijie(config)#interface fastethernet 0/1 ！进入F1/0的端口模式Ruijie(config-if)# ip address 202.201.160.1 255.255.255.0 ！为端口配置IPRuijie(config-if)#no shutdown ！开启该端口，使端口转发数据端口速率参数有：10（10Mb/s）、100（100Mb/s）、auto（自适应）（默认）双工模式有：full（全双工）、half（半双工）、auto（自适应）（默认）Ruijie#show running-config ! 查看路由器的配置Ruijie#show interface fastethernet 1/0 ！查看路由器端口的配置实验六用路由器连接两个网络【实验名称】用路由器连接两个网络【实验目的】掌握通过路由器实现两个网络的互连【实验设备】RG-RSR20路由器（1台），计算机（2台），交叉线（2条）【实验拓扑】图1 用路由器连接两个网络【实现功能】两个网络的互通【实验步骤】第一步：参照上图，配置PCA和PCB的IP地址、子网掩码和网关。

静态路由工作原理在计算机网络中，路由器是实现网络互连的重要设备之一。

而静态路由作为路由器的一种常见配置方式，具有简单易懂、适用范围广等特点，被广泛应用于小型网络或需要较小规模路由表的场景中。

本文将为您详细介绍静态路由的工作原理。

一、静态路由的概念和作用静态路由，又称为静态路由表，是通过手动配置网络管理员指定的路由信息，并将其存储在路由器的路由表中。

与此相对，动态路由则是通过路由协议自动学习和更新路由表。

静态路由具有以下几个特点：1. 简单易懂：静态路由配置相对简单，不需要复杂的协议和算法。

2. 稳定可靠：静态路由不会受到动态路由协议的影响，一旦配置完成后，路由表就不会发生改变。

3. 适用范围广：静态路由适用于小型网络或需要较小规模路由表的场景，例如家庭网络或企业内部网络。

静态路由的作用是确定数据包从源地址到目的地址的传输路径，并在路由器间进行转发。

当一个数据包到达路由器时，它需要根据目的IP地址查询路由表，找到最佳路径并进行转发。

二、静态路由的工作原理静态路由的工作原理可以简单概括为以下几个步骤：1. 路由器初始化在开始配置静态路由之前，路由器首先需要进行初始化。

路由器初始化的过程包括进行自检、加载操作系统、初始化接口、启动路由进程等操作。

只有在路由器正常运行且路由进程启动后，才能进行静态路由的配置。

2. 配置静态路由接下来，管理员需要手动配置静态路由。

配置静态路由的命令与路由器的型号和操作系统有关，一般都需要在命令行界面或者配置界面中进行操作。

管理员需要指定目的子网的网络地址和下一跳地址。

下一跳地址是指数据包在当前路由器的出接口指向的下一个路由器的IP 地址。

3. 路由表的建立和更新一旦静态路由配置完成，路由器将根据管理员配置的信息建立起路由表。

路由表是保存着目的网络地址与出接口及下一跳地址对应关系的表格。

在转发数据包时，路由器会根据数据包的目的IP地址在路由表中查找最佳路径。

静态路由表的更新需要手动进行。

如何配置静态路由
（步骤2）在SwitchA上配置到172.16.2.0/24网段的静态路由，下一跳为172.16.100.2（ SwitchB ） [SwitchA] ip route-static 172.16.2.0 24 172.16.100.2
配置完成后，SwitchA的路由表如下：
配置完步骤（2）以后，我们看到，SwitchA的路由表里出现了一个新增的条目，目的网段是172.16.2.0/24， 下一跳是172.16.100.2。此时，当SwitchA收到PC1发往172.16.2.1的数据包时，它查看路由表，发现路由表中 有一个条目匹配，于是SwitchA将该数据包发给该条路由指示的下一跳 172.16.100.2，这个数据包被传输到 了SwitchB ， 然后SwitchB查它的路由表，发现数据包的目的IP 172.16.2.1在本地路由表中有路由条目匹配，而且是直连网 络，因此SwitchB将数据包发送给PC2，最终PC2收到了这个数据包。
接下来执行步骤3
如何配置静态路由
（步骤3）在SwitchB上配置到172.16.2.0/24网段的静态路由，下 一跳为172.16.100.1（ SwitchA）
[SwitchB] ip route-static 172.16.1.0 24 172.16.100.1
（步骤4）查看路由表，确定来回路径可达。设备演示 …… （疑问？）如何配置静态路由的描述（description） ？ 配置描述主要是为了方便识别路由的用途和指向，方便网络管理。可以使用description关键字配置静态 路由的描述。详细如下： [SwitchA] ip route-static 172.16.2.0 24 172.16.100.2 description SwitchA-to-SwitchB 设备演示 ……

路由器配置——静态路由-回环地址测试⼀、实验⽬的：使⽤静态路由协议实现全⽹互通⼆、拓扑图如下：三、具体操作步骤：R1路由器配置：Router>en --进⼊特权模式Router#conf t --进去全局配置模式Router(config)#hostname R1 --修改路由器名为R1R1(config)#interface s0/0/0 --进⼊端⼝R1(config-if)#ip address 192.168.12.1255.255.255.0 --为端⼝配置地址R1(config-if)#clock rate 6400 -- 配置的DCE串⼝，设置同步时间Unknown clock rateR1(config-if)#no shutdown --开启端⼝R1(config-if)#interface l0 --进⼊L0虚拟端⼝（循环地址）R1(config-if)#ip address 192.168.1.1255.255.255.0 --配置地址R1(config-if)#exit --返回上⼀级R1(config)#ip route 0.0.0.00.0.0.0192.168.12.2 --配置缺省路由R1(config)#end --返回特权模式R2路由器配置：Router>en --进⼊特权模式Router#conf t --进⼊全局配置模式Router(config)#hostname R2 --修改路由器名为R2R2(config)#interface s0/0/0 --进⼊端⼝R2(config-if)#ip address 192.168.12.2255.255.255.0 --配置端⼝地址R2(config-if)#clock rate 6400 --配置DCE串⼝，设置同步时间Unknown clock rateR2(config-if)#no shutdown --开启端⼝R2(config-if)#interface s0/0/1 --进⼊端⼝R2(config-if)#ip address 192.168.23.1255.255.255.0 --配置端⼝地址R2(config-if)#clock rate 6400 --配置DCE串⼝，设置同步时间Unknown clock rateR2(config-if)#no shutdown --开启端⼝R2(config-if)#interface l0 --进⼊L0虚拟端⼝（循环地址）R2(config-if)#ip address 192.168.2.1255.255.255.0 --配置端⼝地址R2(config-if)#exit --返回上⼀级R2(config)#ip route 192.168.1.0255.255.255.0192.168.12.1 --配置静态路由，上⼀跳地址R1R2(config)#ip route 192.168.3.0255.255.255.0192.168.23.2 --配置静态路由，下⼀条地址R3R2(config)#end --返回特权模式R3路由器配置：Router>en --进⼊特权模式Router#conf t --进⼊全局配置模式Router(config)#hostname R3 --修改路由器名为R3R3(config)#interface s0/0/0 --进⼊端⼝R3(config-if)#ip address 192.168.23.2255.255.255.0 --配置端⼝地址R3(config-if)#no shutdown --开启端⼝R3(config-if)#interface l0 --进⼊虚拟端⼝L0（循环地址）R3(config-if)#ip address 192.168.3.1255.255.255.0 --配置端⼝地址R3(config-if)#exit --返回上⼀级R3(config)#ip route 0.0.0.00.0.0.0192.168.23.1 --配置缺省路由R3(config)#end --返回特权模式四、验证:（1）查看R1路由表信息# show iprouteR1#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is192.168.12.2 to network 0.0.0.0C 192.168.1.0/24is directly connected, Loopback0C 192.168.12.0/24is directly connected, Serial0/0/0S* 0.0.0.0/0 [1/0] via 192.168.12.2R1#（2）互R1和R3互ping虚拟地址,看是否全⽹互通# ping 192.168.3.1R1#ping 192.168.3.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.3.1, timeout is2 seconds: Success rate is100 percent (5/5), round-trip min/avg/max = 6/9/14 ms # ping 192.168.1.1R3#ping 192.168.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.1.1, timeout is2 seconds: Success rate is100 percent (5/5), round-trip min/avg/max = 2/7/10 ms全⽹互通成功。

两个局域网怎么互通互联网的快速发展使得网络通信成为现代社会的基础设施之一，而局域网（Local Area Network）作为构建网络的重要环节之一，提供了内部通信和资源共享的功能。

然而，当我们面临多个局域网之间需要互通的情况时，我们需要采取一些措施来实现局域网之间的互通。

本文将探讨两个局域网之间互通的方法和解决方案。

1. 子网划分和IP地址规划在两个局域网互通的过程中，首先需要进行子网划分和IP地址规划。

子网划分是指将整个网络划分为多个较小的子网，而IP地址规划是指为每个子网分配独立的IP地址段。

通过合理的子网划分和IP地址规划，可以将两个局域网的地址空间有效地分离开来，避免冲突和混乱。

2. 路由器设置和配置在两个局域网之间实现互通的关键是使用路由器进行网络连接。

路由器是一种网络设备，能够在不同的网络之间进行数据包的转发和交换。

通过在路由器上配置网络转发规则和路由表，可以使得两个局域网之间的数据能够正确地进行转发和交换。

首先，需要在每个局域网中配置一个路由器，并为其分配一个唯一的IP地址。

然后，通过配置路由器的静态路由或动态路由协议，将两个局域网之间的网络进行连接。

静态路由是手动配置路由表的方式，而动态路由则是通过路由协议自动学习路由信息。

无论是使用静态路由还是动态路由，都需要确保两个局域网之间的路由器能够相互通信。

3. 防火墙设置和安全保护为了确保两个局域网之间的互通安全可靠，我们需要设置防火墙和其他安全保护机制。

防火墙能够监控和控制网络流量，阻止潜在的恶意访问和攻击。

在两个局域网之间设置防火墙，并配置相应的访问控制列表（ACL）和安全策略，可以有效地保护网络安全。

此外，使用虚拟专用网络（VPN）技术可以进一步增强两个局域网之间的互通安全性。

VPN可以通过加密和隧道技术，在公共网络上建立一个私密的通信通道，实现数据的安全传输和访问。

4. 使用VLAN进行逻辑隔离为了更好地管理和控制网络流量，我们可以使用虚拟局域网（VLAN）技术对网络进行逻辑隔离。

《网络组建与应用》精品课程配套课件
项目二 应用ቤተ መጻሕፍቲ ባይዱ态路由实现园区 网的互联
项目需求
计算机网络中往往存在多个路由设备，它们的物理位 置可能间距较远，王军想要实现从路由器RT1到RT4的连通， 实现两个不同局域网的互联互通。
项目分析
静态路由是实现网络互通的主要技术之一，它是由网络 管理员手工配置的路由信息，一般适用于比较简单的网络 环境。通过在各路由设备上配置静态路由实现全网络的互 联互通。
《网络组建与应用》精品课程配套课件
工单任务1 配置静态路由
静态路由是指由网络管理员手工配置的路由信息。当网络的拓扑结构 或链路的状态发生变化时，网络管理员需要手工去修改路由表中相关的静 态路由信息。
静态路由一般适用于比较简单的网络环境，在这样的环境中，网络管 理员易于清楚地了解网络的拓扑结构，便于设置正确的路由信息。
(2)在RB路由器上配置IP地址
(2)在RC路由器上配置IP地址
2.配置静态路由
(1)在RA路由器上配置静态路由 RA(config)#ip route 192.168.30.0 255.255.255.0 192.168.20.2 RA(config)#ip route 10.10.10.0 255.255.255.0 192.168.20.2
默认路由配置格式： ip route 0.0.0.0 0.0.0.0 下一跳地址
【想一想】 为什么默认路由的目标网段和目标掩码都是0.0.0.0？
任务实施
【任务场景】 在RA、RB、RC上配置静态路由，使用最少数量的静态路由配
置全网通。 【施工拓扑】
【操作步骤】 1.配置路由器各接口的IP地址 (1)在RA路由器上配置IP地址 RA(config)#interface fastEthernet 0/0 RA(config-if)#ip address 192.168.20.1 255.255.255.0 RA(config-if)#no shutdown RA(config)#interface loopback 0 RA(config-if)#ip address 172.16.10.1 255.255.255.0
