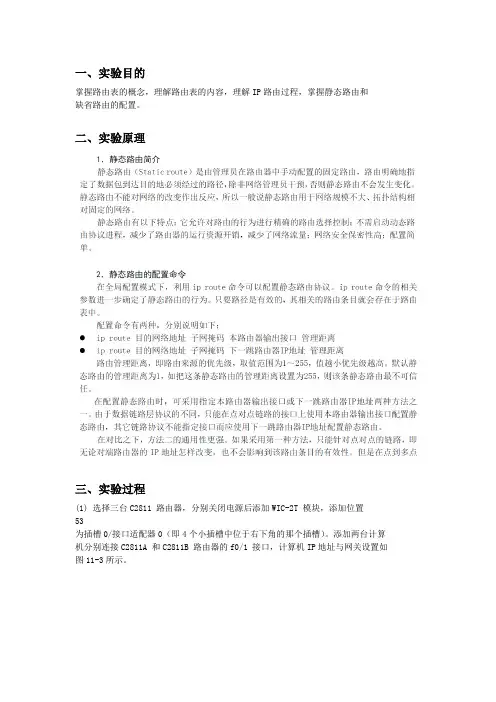

静态路由与缺省路由配置案例

格式：docx
大小：34.45 KB
文档页数：5

下载文档原格式

如何配置缺省路由

如何配置缺省路由（默认路由）

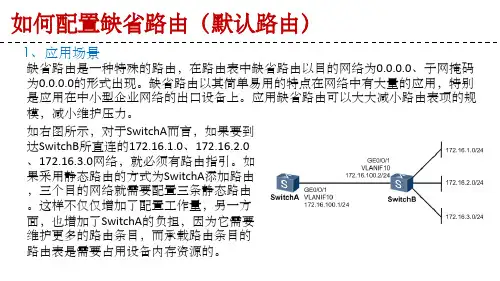

1、应用场景
缺省路由是一种特殊的路由，在路由表中缺省路由以目的网络为0.0.0.0、子网掩码为0.0.0.0的形式出现。缺省路由以其简单易用的特点在网络中有大量的应用，特别是应用在中小型企业网络的出口设备上。应用缺省路由可以大大减小路由表项的规模，减小维护压力。
如右图所示对于SwitchA而言，如果要到达SwitchB所直连的172.16.1.0、172.16.2.0 、172.16.3.0网络，就必须有路由指引。如果采用静态路由的方式为SwitchA添加路由，三个目的网络就需要配置三条静态路由。这样不仅仅增加了配置工作量，另一方面，也增加了SwitchA的负担，因为它需要维护更多的路由条目，而承载路由条目的路由表是需要占用设备内存资源的。
设备上演示……
精选可编辑ppt
3
如何配置缺省路由（默认路由）
3、检查配置结果
（1）配置完成后，可以通过display ip routing-table命令检查配置是否成功。可以看到在设备的IP路由表中增加了一条目的网段和子网掩码都是0的路由，这条就是刚才配置的缺省路由。
精选可编辑ppt
4
配置了缺省路由以后，对于SwitchA来说，当数据包的目的IP匹配不到明细路由的时候将会使用缺省路由指导报文转发。可作为交换机的“最后求助对象”使用
如何配置缺省路由（默认路由）
2、操作步骤
（1）配置步骤非常简单，只需要一条命令。详细如下： [SwitchA] ip route-static 0.0.0.0 0.0.0.0 172.16.100.2
如何配置缺省路由（默认路由）
1、应用场景（续）
从网络设计及优化的角度，我们往往在保证网络路由可达性的同时，尽量减少路由器路由表的条目数量。在右图这个场景中，由于SwitchA仅有一条出口线路，因此我们可以在SwitchA上配置一条缺省路由，下一跳为SwitchB，这样既可在保证SwitchA到SwitchB所直连的三个网络可达的同时，路由条目达到最简。

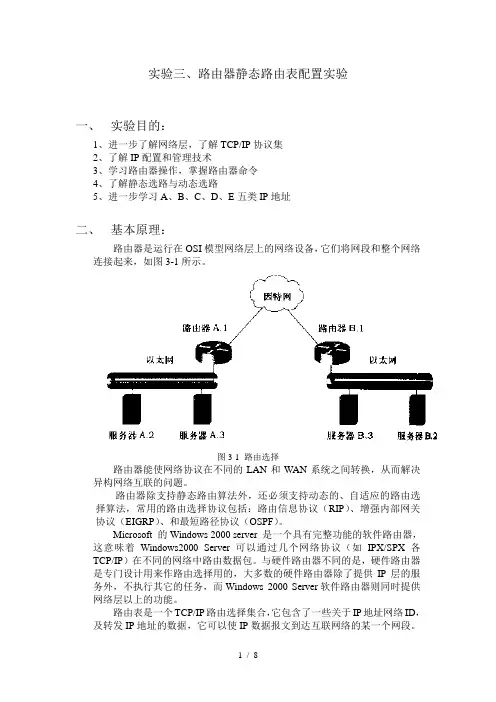

实验三--路由器静态路由表配置实验

实验三、路由器静态路由表配置实验一、实验目的：1、进一步了解网络层，了解TCP/IP协议集2、了解IP配置和管理技术3、学习路由器操作，掌握路由器命令4、了解静态选路与动态选路5、进一步学习A、B、C、D、E五类IP地址二、基本原理：路由器是运行在OSI模型网络层上的网络设备，它们将网段和整个网络连接起来，如图3-1所示。

图3-1 路由选择路由器能使网络协议在不同的LAN和WAN系统之间转换，从而解决异构网络互联的问题。

路由器除支持静态路由算法外，还必须支持动态的、自适应的路由选择算法，常用的路由选择协议包括：路由信息协议（RIP）、增强内部网关协议（EIGRP）、和最短路径协议（OSPF）。

Microsoft 的Windows 2000 server 是一个具有完整功能的软件路由器，这意味着Windows2000 Server可以通过几个网络协议（如IPX/SPX各TCP/IP）在不同的网络中路由数据包。

与硬件路由器不同的是，硬件路由器是专门设计用来作路由选择用的，大多数的硬件路由器除了提供IP层的服务外，不执行其它的任务，而Windows 2000 Server软件路由器则同时提供网络层以上的功能。

路由表是一个TCP/IP路由选择集合，它包含了一些关于IP地址网络ID，及转发IP地址的数据，它可以使IP数据报文到达互联网络的某一个网段。

在实验室环境下，由于网络比较简单，路由表的内容不是很复杂，如果是登录到国际互联网，则路由表中的路由条目会比较多，但在实验环境与互联网环境下的路由论断命令是一样的。

路由表中有活动路由与可持续路由两个选项。

活动路由可以由操作系统添加到路由表中，也可以由你手工添加。

可持续路由是静态的，只能手工添加到路由表中。

两者之间的区别是，活动路由在计算机关闭和重启时被丢弃，但可持续路由总是保留在计算机中，除非手工删除这个路由表项。

Windows98环境下的路由命令有两个，一个是route命令，一个是tracert 命令，可以在命令提示符下运行。

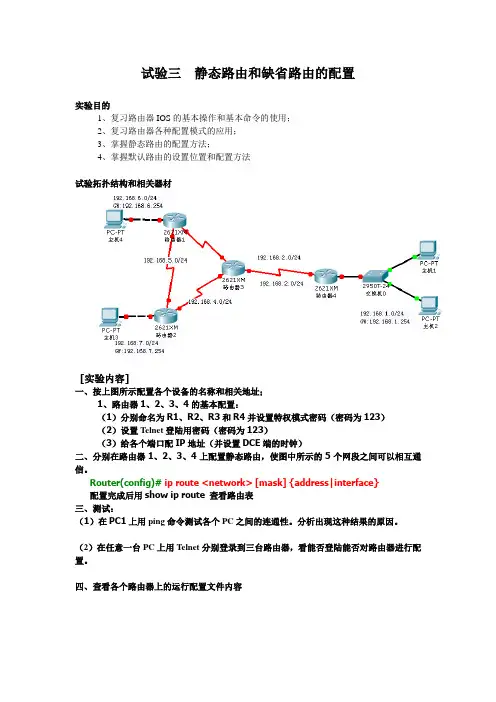

静态路由和缺省路由的配置实验

试验三静态路由和缺省路由的配置实验目的1、复习路由器IOS的基本操作和基本命令的使用；2、复习路由器各种配置模式的应用；3、掌握静态路由的配置方法；4、掌握默认路由的设置位置和配置方法试验拓扑结构和相关器材[实验内容]一、按上图所示配置各个设备的名称和相关地址；1、路由器1、2、3、4的基本配置：（1）分别命名为R1、R2、R3和R4并设置特权模式密码（密码为123）（2）设置Telnet登陆用密码（密码为123）（3）给各个端口配IP地址（并设置DCE端的时钟）二、分别在路由器1、2、3、4上配置静态路由，使图中所示的5个网段之间可以相互通信。

Router(config)# ip route <network> [mask] {address|interface}配置完成后用show ip route 查看路由表三、测试：（1）在PC1上用ping命令测试各个PC之间的连通性。

分析出现这种结果的原因。

（2）在任意一台PC上用Telnet分别登录到三台路由器，看能否登陆能否对路由器进行配置。

四、查看各个路由器上的运行配置文件内容五、网络中什么位置可以设置默认路由？在步骤（二）的基础上配置默认路由，并检测设置默认路由后的网络连通性。

Router(config)#ip route 0.0.0.0 0.0.0.0<network-number>或Router(config)# ip default-network <network-number>配置完成后用show ip route 查看路由表六、测试：（1）在Router1上用ping命令测试各个PC之间的连通性。

分析出现这种结果的原因。

（2）用缺省路由的方式配置相关的设备，再次测试各个PC之间的连通性。

（3）在任意一台PC上用Telnet分别登录到三台路由器，看能否登陆能否对路由器进行配置。

七、记录试验结论和体会。

静态路由、缺省路由的配置

Pc3 ping pc5
• • • • • • • • • • C:\Documents and Settings\USER>ping 10.65.1.1 Pinging 10.65.1.1 with 32 bytes of data: Reply from 10.65.1.1: bytes=32 time<1ms TTL=126 Reply from 10.65.1.1: bytes=32 time<1ms TTL=126 Reply from 10.65.1.1: bytes=32 time<1ms TTL=126 Reply from 10.65.1.1: bytes=32 time<1ms TTL=126 Ping statistics for 10.65.1.1: Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 0ms, Maximum = 0ms, Average = 0ms
实验一：静态路由实现区域网络的连通
实验拓朴图
IP:10.68.1.2/16
F 1/1 F 1/0
IP:10.68.1.1/16
F 0/24
F 0/3
F 0/4
IP:10.65.1.2/16 IP:10.71.1.3/16
PC5
IP:10. IP： IP：10.71.1.1/16 网关：网关：10.71.1.3
• • • • • • • • • • • •
Codes: C - connected, S - static, R - RIP B - BGP O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2 i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS- IS level-2 ia - IS-IS inter area, * - candidate default Gateway of last resort is 10.68.1.1 to network 0.0.0.0 S* 0.0.0.0/0 [1/0] via 10.68.1.1 C 10.65.0.0/16 is directly connected, FastEthernet 1/0 C 10.65.1.2/32 is local host. C 10.68.0.0/16 is directly connected, FastEthernet 1/1 C 10.68.1.2/32 is local host.

H3C路由器静态路由配置综合实例

静态路由配‎置案例。

路由器A配‎置:[route‎A]inter‎f ace e0[route‎A-e0]ip addre‎s s 192.168.0.1 255.255.255.0[route‎A]inter‎f ace s0[route‎A-s0]ip addre‎s s 192.168.1.1 255.255.255.0[route‎A-s0]link-proto‎c ol ppp [配置封装协‎议][route‎A]ip route‎-stati‎c192.168.3.0 255.255.255.0 192.168.1.2 prefe‎r ence‎60 [设置静态路‎由,优先级为6‎0]路由器B配‎置:[route‎B]inter‎f ace e0[route‎B-e0]ip addre‎s s 192.168.3.1 255.255.255.0[route‎B]inter‎f ace s0[route‎B-s0]ip addre‎s s 192.168.2.1 255.255.255.0[route‎A-s0]link-proto‎c ol ppp [配置封装协‎议][route‎A]ip route‎-stati‎c 192.168.0.0 255.255.255.0 192.168.1.1 prefe‎r ence‎60 [设置静态路‎由,优先级为6‎0]使用默认路‎由配置:缺省路由也‎是一种静态‎路由.简单地说,缺省路由就‎是在没有找‎到任保匹配‎置的路由项‎情况下,才使用的路‎由.即只有当无‎任何合适的‎路由时,缺省路由才‎被使用.[rotue‎A]ip route‎-statc‎i 0.0.0.0 0.0.0.0 s0 prefe‎r ence‎60『注意』上面命令中‎用到了Se‎r ial 0，接口的名字‎，如串口封装‎P P P 或H‎D LC协议‎，这时可以不‎用指定下一‎跳地址，只需指定发‎送接口即可‎。

H3C-preferrents静态路由配置

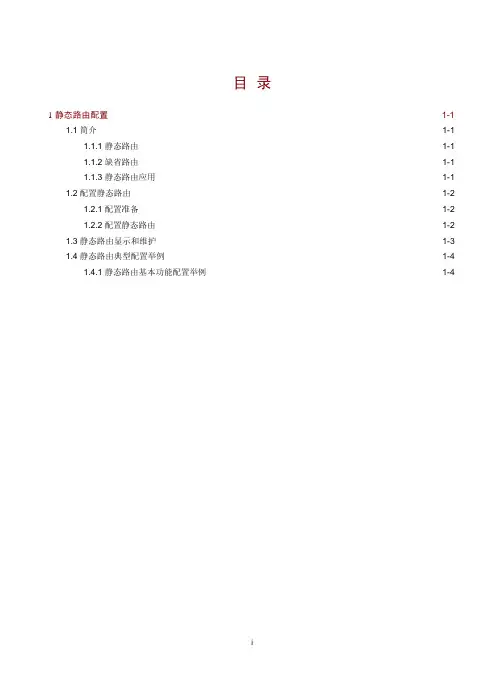

目录
1 静态路由配置 ····································································································································· 1-1 1.1 简介 ···················································································································································1-1 1.1.1 静态路由 ·································································································································1-1 1.1.2 缺省路由 ·································································································································1-1 1.1.3 静态路由应用 ··························································································································1-1 1.2 配置静态路由·····································································································································1-2 1.2.1 配置准备 ·································································································································1-2 1.2.2 配置静态路由 ··························································································································1-2 1.3 静态路由显示和维护··························································································································1-3 1.4 静态路由典型配置举例 ······················································································································1-4 1.4.1 静态路由基本功能配置举例 ····································································································1-4

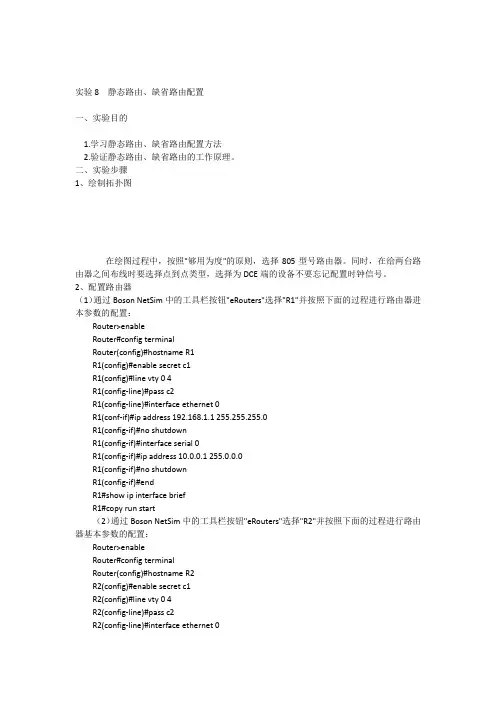

实验8静态路由、缺省路由配置

实验8 静态路由、缺省路由配置一、实验目的1.学习静态路由、缺省路由配置方法2.验证静态路由、缺省路由的工作原理。

二、实验步骤1、绘制拓扑图在绘图过程中，按照"够用为度"的原则，选择805型号路由器。

同时，在给两台路由器之间布线时要选择点到点类型，选择为DCE端的设备不要忘记配置时钟信号。

2、配置路由器（1）通过Boson NetSim中的工具栏按钮"eRouters"选择"R1"并按照下面的过程进行路由器进本参数的配置：Router>enableRouter#config terminalRouter(config)#hostname R1R1(config)#enable secret c1R1(config)#line vty 0 4R1(config-line)#pass c2R1(config-line)#interface ethernet 0R1(conf-if)#ip address 192.168.1.1 255.255.255.0R1(config-if)#no shutdownR1(config-if)#interface serial 0R1(config-if)#ip address 10.0.0.1 255.0.0.0R1(config-if)#no shutdownR1(config-if)#endR1#show ip interface briefR1#copy run start（2）通过Boson NetSim中的工具栏按钮"eRouters"选择"R2"并按照下面的过程进行路由器基本参数的配置：Router>enableRouter#config terminalRouter(config)#hostname R2R2(config)#enable secret c1R2(config)#line vty 0 4R2(config-line)#pass c2R2(config-line)#interface ethernet 0R2(conf-if)#ip address 192.168.2.1 255.255.255.0R2(config-if)#no shutdownR2(config-if)#interface serial 0R2(config-if)#ip address 10.0.0.2 255.255.255.0R2(config-if)#clock rate 64000R2(config-if)#no shutdownR2(config-if)#endR2#show ip interface briefR2#copy run start（3）通过Boson NetSim中的工具栏按钮"eStations"选择"PC1"，通过WINIPCFG命令，配置PC1的IP地址为192.168.1.2，网关为192.168.1.1（4）通过Boson NetSim中的工具栏按钮"eStations"选择"PC2"，通过WINIPCFG命令，配置PC1的IP地址为192.168.2.2，网关为192.168.2.1三、配置、测试静态路由选择路由器R1并配置相关的静态路由信息，如下所示：R1#config terminalR1(config)#ip route 192.168.2.0 255.255.255.0 10.0.0.2R1(config)#endR1#copy run startR1#show ip route选择路由器R2并配置相关的路由信息，如下所示：R2#config terminalR2(config)#ip route 192.168.1.0 255.255.255.0 10.0.0.1R2(config)#endR2#copy run startR2#show ip route测试：在pc1中C:>Ping 192.168.2.2C:>tracert 192.168.2.2在pc2中C:>Ping 192.168.1.2C:>tracert 192.168.1.2四、配置、测试缺省路由假设R2位于端网络，保持路由器R1的静态路由配置不变，到路由器R2，并按照下面的步骤配置缺省路由。

静态路由实验报告

静态浮动路由一、实验目的（蓝色字体为参考格式, 具体内容结合实验编写）1.掌握静态路由的原理及配置；2.掌握静态缺省路由的原理及配置；3.掌握静态浮动路由的原理及配置；二、实验要求举例说明: 该部分可以是实习项目的实际需求（根据实习的实际内容自己填写）某公司网络如图所示：其中pc2是内网电脑, 要求在pc2上能ping通pc1（服务器8.8.8.8）；在公司的边界路由器上为了可靠性使用了双线做备份, 但是查看RT2路由表正常情况下只能看到202.112.1.1为下一跳的路由, 当202.112.1.1网段的线缆断了才会出现202.113.1.1为下一跳的路由, 在RT1上也是同理；只能看到112的路由, 当112链路断掉才会出现113链路为下一跳的路由；三、实验内容及步骤1 网络拓扑（例如下图所示）2 方法和步骤2.1 : 配置IP地址:RT1:<RT1>system-viewSystem View: return to User View with Ctrl+Z.[RT1]int g0/0/1[RT1-GigabitEthernet0/0/1]ip add 12.1.1.1 255.255.255.0[RT1-GigabitEthernet0/0/1]int g0/0/2[RT1-GigabitEthernet0/0/2]ip add 10.1.1.1 255.255.255.0[RT1-GigabitEthernet0/0/2]int lo0[RT1-LoopBack0]ip add 1.1.1.1 255.255.255.255RT2:<RT2>system-viewSystem View: return to User View with Ctrl+Z.[RT2]int g0/0/1[RT2-GigabitEthernet0/0/1]ip add 12.1.1.2 255.255.255.0[RT2-GigabitEthernet0/0/1]int g0/0/2[RT2-GigabitEthernet0/0/2]ip add 10.1.1.2 255.255.255.0[RT2-GigabitEthernet0/0/2]int g0/0/0[RT2-GigabitEthernet0/0/0]ip add 23.1.1.2 255.255.255.0RT3:<RT3>sySystem View: return to User View with Ctrl+Z.[RT3]int g0/0/0[RT3-GigabitEthernet0/0/0]ip add 23.1.1.3 255.255.255.0[RT3-GigabitEthernet0/0/0]int lo0[RT3-LoopBack0]ip add 3.3.3.3 255.255.255.2552.2.1 : 配置RT3的静态路由:[RT3]ip route-static 12.1.1.0 255.255.255.0 g0/0/0 23.1.1.2[RT3]ip route-static 1.1.1.1 255.255.255.255 g0/0/0 23.1.1.22.2.2 : 配置RT2的静态路由:[RT2]ip route-static 1.1.1.1 255.255.255.255 g0/0/1 12.1.1.1[RT2]ip route-static 1.1.1.1 255.255.255.255 g0/0/2 10.1.1.1 preference 61[RT2]ip route-static 3.3.3.3 255.255.255.255 g0/0/0 23.1.1.32.2.3 : 配置RT1的静态路由:[RT1]ip route-static 23.1.1.3 255.255.255.0 g0/0/1 12.1.1.2[RT1]ip route-static 23.1.1.3 255.255.255.0 g0/0/2 10.1.1.2 preference 61[RT1]ip route-static 3.3.3.3 255.255.255.255 g0/0/2 10.1.1.2 preference 61[RT1]ip route-static 3.3.3.3 255.255.255.255 g0/0/1 12.1.1.2验证：Pc2能ping通pc1查看路由表RT1:[RT1]dis ip routing-tableRouting Tables: PublicDestinations : 10 Routes : 11Destination/Mask Proto Pre Cost NextHop Interface8.8.8.0/24 Direct 0 0 8.8.8.1 GE0/0/2 8.8.8.1/32 Direct 0 0 127.0.0.1 InLoop0 10.0.12.0/24 Static 20 0 202.112.1.2 GE0/0/0 127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0 127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0 192.168.1.0/24 Static 60 0 202.113.1.2 GE0/0/1Static 60 0 202.112.1.2 GE0/0/0 202.112.1.0/24 Direct 0 0 202.112.1.1 GE0/0/0 202.112.1.1/32 Direct 0 0 127.0.0.1 InLoop0 202.113.1.0/24 Direct 0 0 202.113.1.1 GE0/0/1 202.113.1.1/32 Direct 0 0 127.0.0.1 InLoop0RT2:[RT2]dis ip roRouting Tables: PublicDestinations : 10 Routes : 10Destination/Mask Proto Pre Cost NextHop Interface8.8.8.0/24 Static 20 0 202.112.1.1 GE0/0/0 10.0.12.0/24 Direct 0 0 10.0.12.1 GE0/0/1 10.0.12.1/32 Direct 0 0 127.0.0.1 InLoop0 127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0 127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0 192.168.1.0/24 Static 60 0 10.0.12.2 GE0/0/1 202.112.1.0/24 Direct 0 0 202.112.1.2 GE0/0/0 202.112.1.2/32 Direct 0 0 127.0.0.1 InLoop0 202.113.1.0/24 Direct 0 0 202.113.1.2 GE0/0/2 202.113.1.2/32 Direct 0 0 127.0.0.1 InLoop0RT3:[RT3]dis ip rodis ip roRouting Tables: PublicDestinations : 9 Routes : 9Destination/Mask Proto Pre Cost NextHop Interface8.8.8.0/24 Static 60 0 10.0.12.1 GE0/0/0 10.0.12.0/24 Direct 0 0 10.0.12.2 GE0/0/0 10.0.12.2/32 Direct 0 0 127.0.0.1 InLoop0 127.0.0.0/8 Direct 0 0 127.0.0.1 InLoop0 127.0.0.1/32 Direct 0 0 127.0.0.1 InLoop0 192.168.1.0/24 Direct 0 0 192.168.1.1 GE0/0/1 192.168.1.1/32 Direct 0 0 127.0.0.1 InLoop0 202.112.1.0/24 Static 60 0 10.0.12.1 GE0/0/0 202.113.1.0/24 Static 60 0 10.0.12.1 GE0/0/0四、实验心得及体会通过这次试验, 掌握了静态路由的原理及配置, 还有静态缺省路由和静态浮动路由的原理及配置, 静态路由适用小型网络。

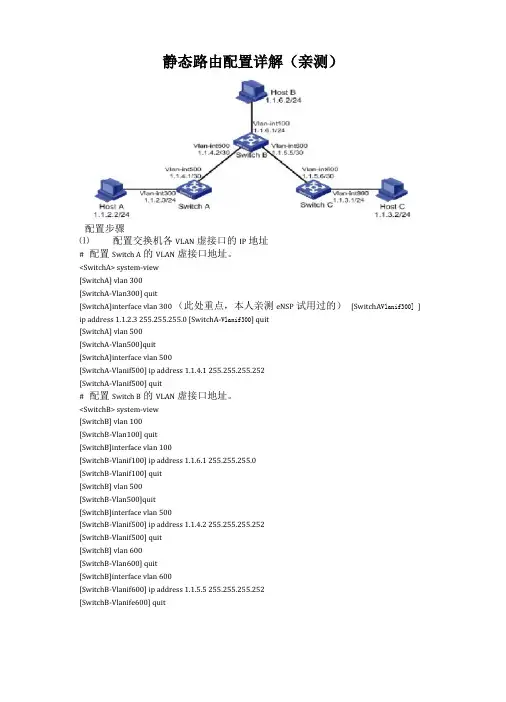

H3C静态路由配置亲测

静态路由配置详解（亲测）配置步骤⑴配置交换机各VLAN虚接口的IP地址#配置Switch A的VLAN虚接口地址。

<SwitchA> system-view[SwitchA] vlan 300[SwitchA-Vlan300] quit[SwitchA]interface vlan 300 （此处重点，本人亲测eNSP试用过的）[SwitchA Vlanif300] ] ip address 1.1.2.3 255.255.255.0 [SwitchA-Vlanif300] quit[SwitchA] vlan 500[SwitchA-Vlan500]quit[SwitchA]interface vlan 500[SwitchA-Vlanif500] ip address 1.1.4.1 255.255.255.252[SwitchA-Vlanif500] quit#配置Switch B的VLAN虚接口地址。

<SwitchB> system-view[SwitchB] vlan 100[SwitchB-Vlan100] quit[SwitchB]interface vlan 100[SwitchB-Vlanif100] ip address 1.1.6.1 255.255.255.0[SwitchB-Vlanif100] quit[SwitchB] vlan 500[SwitchB-Vlan500]quit[SwitchB]interface vlan 500[SwitchB-Vlanif500] ip address 1.1.4.2 255.255.255.252[SwitchB-Vlanif500] quit[SwitchB] vlan 600[SwitchB-Vlan600] quit[SwitchB]interface vlan 600[SwitchB-Vlanif600] ip address 1.1.5.5 255.255.255.252[SwitchB-Vlanife600] quit#配置Switch C的VLAN虚接口地址。

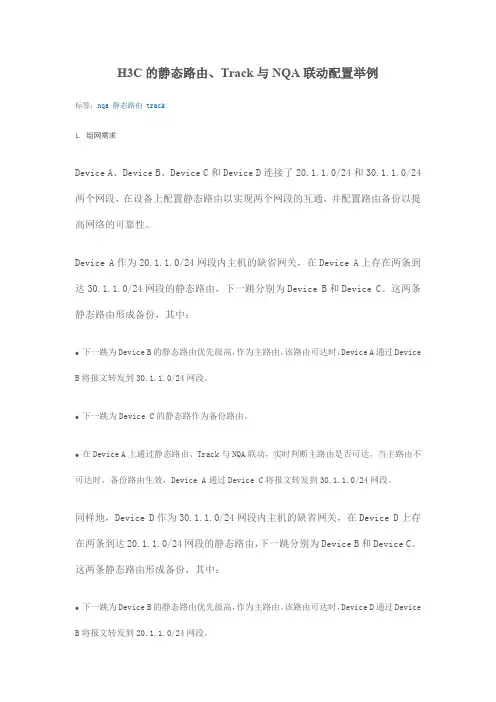

H3C的静态路由、Track与NQA联动配置举例

H3C的静态路由、Track与NQA联动配置举例标签：nqa静态路由track1. 组网需求Device A、Device B、Device C和Device D连接了20.1.1.0/24和30.1.1.0/24两个网段，在设备上配置静态路由以实现两个网段的互通，并配置路由备份以提高网络的可靠性。

Device A作为20.1.1.0/24网段内主机的缺省网关，在Device A上存在两条到达30.1.1.0/24网段的静态路由，下一跳分别为Device B和Device C。

这两条静态路由形成备份，其中：●下一跳为Device B的静态路由优先级高，作为主路由。

该路由可达时，Device A通过Device B将报文转发到30.1.1.0/24网段。

●下一跳为Device C的静态路作为备份路由。

●在Device A上通过静态路由、Track与NQA联动，实时判断主路由是否可达。

当主路由不可达时，备份路由生效，Device A通过Device C将报文转发到30.1.1.0/24网段。

同样地，Device D作为30.1.1.0/24网段内主机的缺省网关，在Device D上存在两条到达20.1.1.0/24网段的静态路由，下一跳分别为Device B和Device C。

这两条静态路由形成备份，其中：●下一跳为Device B的静态路由优先级高，作为主路由。

该路由可达时，Device D通过Device B将报文转发到20.1.1.0/24网段。

●下一跳为Device C的静态路作为备份路由。

●在Device D上通过静态路由、Track与NQA联动，实时判断主路由是否可达。

当主路由不可达时，备份路由生效，Device D通过Device C将报文转发到20.1.1.0/24网段。

2. 组网图图1-2 静态路由、Track与NQA联动配置组网图3. 配置步骤(1)按照图1-2创建VLAN，在VLAN中加入对应的端口，并配置各VLAN接口的IP地址，具体配置过程略。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

Router 0
Router>
Router>
Router>
Router>en
Router#confi
Router#configure
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line. End with CNTL/Z. Router(config)#int
Router(config)#interface f
Router(config)#interface fastEthernet 0/0
Router(config-if)#ip add
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#no shutdown
Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#
Router(config-if)#
Router(config-if)#
Router(config-if)#exit
Router(config)#int
Router(config)#interface s
Router(config)#interface serial 0/0/0
Router(config-if)#cl
Router(config-if)#clock ra
Router(config-if)#clock rate 64000
Router(config-if)#ip add
Router(config-if)#ip address 192.168.2.1
% Incomplete command.
Router(config-if)#ip address 192.168.2.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface Serial0/0/0, changed state to down
Router(config-if)#exit
Router(config)#ip route
Router(config)#ip route 0.0.0.0 0.0.0.0 192.168.2.2
Router(config)#
Router 1
Router>
Router>
Router>en
Router#conf
Router#configure
Configuring from terminal, memory, or network [terminal]?
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int
Router(config)#interface s
Router(config)#interface serial 0/0/0
Router(config-if)#ip add
Router(config-if)#ip address 192.168.2.2 255.255.255.0
Router(config-if)#no shut
Router(config-if)#no shutdown
Router(config-if)#
%LINK-5-CHANGED: Interface Serial0/0/0, changed state to up
Router(config-if)#exit
Router(config)#int
Router(config)#interface s
Router(config)#interface serial 0/0/1
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up
Router(config-if)#cl
Router(config-if)#clock ra
Router(config-if)#clock rate 64000
Router(config-if)#ip add
Router(config-if)#ip address 192.168.3.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface Serial0/0/1, changed state to down Router(config-if)#
Router(config-if)#exit
Router(config)#ip rout
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1 Router(config)#ip rou
Router(config)#ip route 192.168.4.0 255.255.255.0 192.168.3.2 Router(config)#
Router 2
Router>
Router>
Router>en
Router#conf
Router#configure
Configuring from terminal, memory, or network [terminal]? Enter configuration commands, one per line. End with CNTL/Z. Router(config)#int
Router(config)#interface s
Router(config)#interface serial 0/0/0
Router(config-if)#ip add
Router(config-if)#ip address 192.168.3.2 255.255.255.0
Router(config-if)#no shut
Router(config-if)#no shutdown
Router(config-if)#
%LINK-5-CHANGED: Interface Serial0/0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up
Router(config-if)#exit
Router(config)#int
Router(config)#interface f
Router(config)#interface fastEthernet 0/0
Router(config-if)#ip add
Router(config-if)#ip address 192.168.4.1 255.255.255.0
Router(config-if)#exit
Router(config)#ip rout
Router(config)#ip route 0.0.0.0 0.0.0.0 192.168.3.1
Router(config)#。
