用ArcGIS绘制一幅完整的地图

ArcGIS软件操作——地图制图ArcGIS软件操作系列二（地图制图）2016年毕业，参加工作，除了平时出差，大部分时间都在使用ArcGIS处理数据、制图，在此，先将一些制图的小心得撰写出来，希望能与各位共同交流。

1 数据准备：点、线、面等矢量数据、栅格数据的准备等（下一更会详细介绍数据处理等方面的内容）；2 加载数据：打开ArcGIS软件，加载需要出图的数据，如下图1：加载了新疆北疆地区的栅格数据、一些县市、主要居民点位置矢量数据（数据来源：国家基础地理信息库）；图13 数据渲染数据加载完成之后，如果只是以这种形式去制图，很不美观，因此，在此之前需要对数据进行渲染。

双击左侧图层列表中红色框内的渲染图符号，如图2左；出现如图2右，在弹出的图符号设置的对话框内，可以选择图符号的样式、大小、颜色等信息；图2如果只对点、线、面数据进行统一图符号渲染，就可以基本按上述思路去设置，栅格数据渲染更加简单，单击现有渲染图符号，进行颜色条带选择就OK了。

但在此处提一下：（1）如果需要根据某些县市名称不同，而对点、线、面进行不同符号渲染，则应选中图层，右键属性“Properties”，点击“Symbology”选项卡，然而点击“Categories”，在右侧Value Field选择分类显示的字段，之后下面Add All Values，就会以不同颜色来渲染不同要素，见图3；图3（2）如果需要对每个要素进行标注，则在图3界面中点击Labels 选项卡(图4)，左上角蓝色框内的单选框一定要打√，否则不显示标注；下面红色框内的Label Field为需要标注的字段，本文以标注名称为例；Text Symbol可以设置标注的字体样式、大小、颜色等；图4地图渲染方式众多，写的就是一些常用的，多用一用，多去尝试下，就知道咋回事了，要知道“软件是经得起折腾的！”，下面是渲染过后的地图显示，见图5。

图54 地图制图啰嗦了这么久，到主题了~~~单击菜单“View——Layout View”，或者点击图5中红色框内的快捷按钮，都可以切换到地图制图模块（图6）；图64.1 制图纸张的设置单击菜单“File——Page and Print Setup”，见图7，图7上面的红色框内是选择系统自带的纸张大小，下面的红色框内是自定义纸张大小，这些设置看个人制图需求；图74.2 添加地图图件信息地图图件信息包括：指北针、图例、比例尺、图名、经纬网格、制图人、制图单位、制图时间等，其中图名、指北针、图例、比例尺、经纬网格一般是必不可少的图件！4.2.1 添加指北针、比例尺单击菜单“Insert——North Arrow”，选择合适的指北针，点击OK就可以将指北针添加到制图区域；或者Insert——Scale bar，选择合适的比例尺，点击OK即可。

ARCGIS制作1：10000分幅图教程ARCGIS制作1:10000分幅图教程本文中所使用的软件为ArcGIS9.3版本,以输出A1 JPG格式图幅为例进行阐述：一、打开ArcMap界面并添加要素有两种方法：法一：1、打开ArcMap软件，点击菜单栏中的添加图标2、然后添加对应的图层要素文件。

若是第一次使用的情况下，则需要设定文件夹的连接，这样才能找到对应的文件，点击“connect to folder”（连接到文件夹，具体位置如下图红圈处所示），点击对应的文件夹即可。

法二：快速打开模板法（此法必须建立在有已建好的模板的情况下）1、直接找到对应的“xxx.mxd”文件，双击打开即可二、界面设置与整饰1、首先，将地图显示状态由Data View(数据视图)状态调整为Lzyout View(版面视图)状态，在地图显示窗口的左下角，如图：2、点击左上角的“File”，选择“Page and Print Setup”，进入如下对话框，界面如下：若电脑有连接打印机的话，则直接在“Print Setup”栏中设置好参数，同时在“Map Page Size”栏下方“Use Print Pager Settings”前面的复选框中打上勾即可；若没有连接打印机的话，则直接设置“Map Page Size”栏的“Page”中的“Standard Size”的参数即可。

另外，“Portrait”是“纵向”的意思，“Landscape”是“横向”的意思，在这里，以选择“横向”为例。

设置好后点击“OK”既可以看到界面中纸张页面框的大小发生了变化。

3、图层属性设置选中图层（会出现一个蓝色虚线框），然后点击鼠标右键，选择“properties…”打开属性对话框（1）设置图层的框架（以边框0.5磅为例）（2）固定图层的比例尺范围（以1:10000为例）选择“Data Frame”，如图所示：然后，选中图层，将图层移动到打印页面框中，将图层的框架缩小到打印页面框架范围内：在这里说一下这两个图标（上图红圈处）的区别：那个手巴掌标志是移动图层的，它可以改变图层在图层框架中的位置；而那个箭头标志则是整体移动或改变各种框架的，务必分清楚，否则容易出错。

ArcGIS详解：如何制作一副精美的中国地图01概述随着信息技术的发展，各地的智慧城市建设都开展得如火如荼。

在规划项目中，GIS强大的空间信息处理与分析功能、数据组织管理、可视化与制图都将会发挥极大的作用，GIS数据平台的统一建立，在推进市县“多规合一”工作中可发挥重大作用。

可以将这些数据与其他可用数据合并以创建更多的地图，以全新的方式应用您的地理信息。

ArcGIS越来越注重在制图方面的发展与应用，这里整理怎么通过制作一副中国地图来展示和实践ArcGIS在制图方面的应用。

02资料获取以及设置投影本教程使用的数据为万能地图下载器下载的数据，除了这些数据，常见的矢量数据都可以从水经注万能地图下载器中下载。

水经注万能地图下载器（关注微信公众号“自然资源中心”回复“下载器”获取插图所示软件）资料列表需要准备的文件有：bou2_4l.shp：中国政区的线文件（包含了南海的九段线）bou2_4p.shp：中国政区的面文件rivers.shp：世界主要河流cntry02.shp：世界国家面文件省会城市.shp：中国省会城市点文件注意：数据的地理坐标系应为WGS84。

关注微信公众号“自然资源中心”回复“地图制作”即可获取示例数据件设置地理坐标系方法如下：地理坐标系地理坐标系为WGS84设置后打开结果放大图我们可以看到，沿海一带有很多面积很小的岛屿，为了制图的美观，我们需要删掉一些面积小的岛屿，但是在这之前，我们必需把南海诸岛以及台湾周围的岛屿保留下来。

删掉处理选中过程中按住shift可进行连续选择在中国行政区的面文件图层上右击选择Selection（选择）->Create Layer From Selected Features（根据所选要素创建图层），将选中的要素创建一个新的图层。

停止编辑，在刚刚产生的图层上右击选择Data（数据）->Export Data（导出数据）…，将选择的要素导出，命名为“南海诸岛及其它岛屿.shp”。

中国地图制作——66顾盼盼实验步骤：一．新建geodatabase→新建数据集→导入要素类(根据已给数据的dem改变所有要素的投影信息)→Ok完成二．在ArcMap中加载已建好的数据库，显示图层信息；1.首先对一级和二级河流作编辑；打开编辑工具，合并河流，如下图；对一级和二级河流添加字段name，之后输入河流的名称；2.对于湖泊图层中的小湖泊;（删除面积小于0的小湖泊），右击湖泊图层打开属性表；完成Apply，之后点击Delete键删除即可；3.对省会图层做阴影立体效果；右击省会图层，如下点击；右击刚转的图层properties如下，首先先添加一个图层，之后做Move和Buffer,调整大小及偏移；做好的效果图如下；3.对陆地边界做立体效果Buffer缓冲(两次);从工具箱中找到Buffer工具首先做20000米的缓冲，再做40000米的缓冲层，向左偏移；做出的效果图如下；4.对河流作标注;首先右击属性，label features,显示河流名称；首先将标注转换成标记进行修改，点击Convert完成；打开Editor工具和Annotation工具，调整河流标记，使标记沿河流线沿线标注；可以选中要修改字，右击属性改变颜色，大小，方向等；5.对省界调整颜色及对省会，省界如上进行字体位置，大小，方向调整；自己可手工调整适合的颜色（把边界设为无色）；6.改变省界的边界线线型；首先在工具箱中找到Polygon To Line工具，把省界的面图层转换成县图层，然后改变省界标准线型即可；做出的效果图如下；7.更改海岸线的颜色首先把省界转换为线图层，然后打断边上的省界，删除不是海岸线的线层，改变海岸线颜色为蓝色；颜色改变为蓝色的效果图如下：8.对省界做立体效果(前提是要把之前省界改变的颜色变为统一色，然后做move，调整阴影偏移大小及颜色即可)；阴影效果如下所示：之后重新调整省界颜色，效果如下：9.做国界线型再把省界面图层转化成线图层一次，之后删除和陆地边界重合的部分（这样可以使国界更清晰）首先做在符号库中自制国界的符号10.制作经纬网11.输出PDF文件：。

Arcgis绘制地图的方法步骤与认知一、前期设计与准备以Arcgis10.0软件为准，进行制图介绍1.地图文档创建第一步：创建地图文档第二步：设置地图文档相对保存路径说明：要特别注意地图文档和数据的存储位置，不同于AutoCAD 将所有信息存储在所有文件夹下，Arcgis的数据可能会存放在多个文件或多个数据库中，且地图文档也是独立于数据单独存在的。

第三步：选择地图文档保存路径2、加载基础地形数据第四步：连接到工作目录，建立指向工作目录的连接；第五步：加载地形图：【添加数据】——【文件夹连接】地形图；3、创建GIS数据第六步：预先设想Geodatabase（个人地理数据库）应包含的内容：要素集-要素类-对象类；第七步：工作目录下新建空的Geodatabase个人地理数据库；第八步：新建要素数据集；新建要素类；二、数据编辑（一）几何数据编辑第九步：调整图层显示顺序，使用绘图工具，开始编辑要素类，绘制几何图形，第十步：边绘边输入属性第十一步：停止编辑并保存编辑第十二步：编辑效果的可视化其一，【通过设置图层透明度】解决现状地块遮挡影像图和地形图的问题；其二，【用颜色区分地块的用地性质】：符号化步骤1：右键单击【现状地图】图层，属性-图层属性-符号系统步骤2：设置符号化类型：【添加值】-【新值】步骤3：设置符号：双击符号化列表框中的色块可以更改其符号样式。

【使用绘图模板更高效的绘图】：按着上述步骤对图层设置了专题符号后，我们可以把每一类符号变成一个绘图模板，该模板类似于一个绘图工具，按照该模板绘制的要素就自动拥有了符号对应的属性值和图形样式，这样可以省去一边绘图，一边还要输属性的繁琐。

步骤1：显示【组织要素模板】对话框：右键单击【现状地图】图层-【编辑要素】-【组织要素模板】；步骤2：创建模板：点击创建模板-【创建新模板向导】-勾选【现状地块】图层，点击下一步，勾选【现状地块】图层下的所有分类，点完成。

步骤3：此时处于【开始编辑】状态，选择任意模板绘图，这事地图窗口中绘制出来的要素都会具有该模板定义的用地性质属性值。

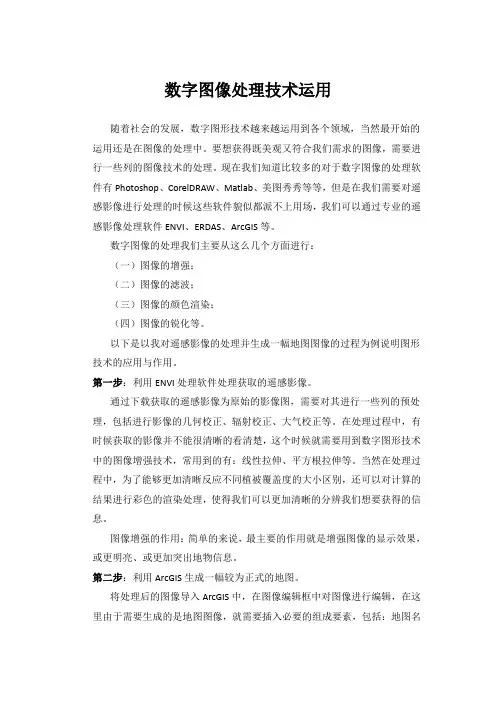

数字图像处理技术运用随着社会的发展，数字图形技术越来越运用到各个领域，当然最开始的运用还是在图像的处理中。

要想获得既美观又符合我们需求的图像，需要进行一些列的图像技术的处理。

现在我们知道比较多的对于数字图像的处理软件有Photoshop、CorelDRAW、Matlab、美图秀秀等等，但是在我们需要对遥感影像进行处理的时候这些软件貌似都派不上用场，我们可以通过专业的遥感影像处理软件ENVI、ERDAS、ArcGIS等。

数字图像的处理我们主要从这么几个方面进行：（一）图像的增强；（二）图像的滤波；（三）图像的颜色渲染；（四）图像的锐化等。

以下是以我对遥感影像的处理并生成一幅地图图像的过程为例说明图形技术的应用与作用。

第一步：利用ENVI处理软件处理获取的遥感影像。

通过下载获取的遥感影像为原始的影像图，需要对其进行一些列的预处理，包括进行影像的几何校正、辐射校正、大气校正等。

在处理过程中，有时候获取的影像并不能很清晰的看清楚，这个时候就需要用到数字图形技术中的图像增强技术，常用到的有：线性拉伸、平方根拉伸等。

当然在处理过程中，为了能够更加清晰反应不同植被覆盖度的大小区别，还可以对计算的结果进行彩色的渲染处理，使得我们可以更加清晰的分辨我们想要获得的信息。

图像增强的作用：简单的来说，最主要的作用就是增强图像的显示效果，或更明亮、或更加突出地物信息。

第二步：利用ArcGIS生成一幅较为正式的地图。

将处理后的图像导入ArcGIS中，在图像编辑框中对图像进行编辑，在这里由于需要生成的是地图图像，就需要插入必要的组成要素，包括：地图名称、地图比例尺、指北针、图例等。

同时，可以根据自己的感官对要反应的地图进行色彩的渲染。

最后从ArcGIS中导出生成一幅图像。

图像颜色渲染的作用：通过对研究区域赋予一定的颜色，通过不同的颜色信息来反映不同的地物信息或者其他的信息，可以有利于读者对图像信息的解译。

小结：在本次的图像生成中，主要用到的数字图像技术包括图像的增强和色彩的渲染，其他的一些例如图像的锐化等都没有涉及到。

A R C g i s绘制地图简易入门作操作手册The saying "the more diligent, the more luckier you are" really should be my charm in2006.疾病地图的制作与处理1.实验目的1.1. 疾病空间化处理方法1.2. 空间数据编辑1.3. 疾病专题地图制作1.4. 疾病密度分析2.疾病数据空间化2.1. 疾病数据准备准备一份按行政区划统计的疾病数据,Excel格式;如下图：数据格式要求为：行政区划,疾病值1,疾病值2……,另外第一行的标题建议修改为英语;2.2. 行政区划空间数据准备数据：行政区划；格式：shp数据格式要求为：属性表中具有行政区划列,并且行政区划名称与疾病数据表中行政区划名称一致;2.3. 空间数据裁剪如果我们的研究区域只为某一省份,可只将该省份提出出来,免除干扰;需要数据：裁剪范围,如广东省界范围;使用工具：工具箱-分析工具-提取分析-裁剪裁剪后的广东省区域发病数据如下：2.4. 行政区划数据与疾病数据的关联进行疾病分析之前需要将疾病数据“落在”地图上,在ArcGIS中可使用连接来实现;首先将疾病数据excel和行政区划空间数据加载到ArcMap中;然后使用图层的“连接与关联”功能进行连接;在连接数据对话框中,选择“行政区划”字段作为连接字段,选择疾病数据表即可;连接之前可进行验证,了解是否有未连接的项;这样就把疾病数据从Excel中“搬”到了地图上;同理,也可将疾病数据关联到行政区划的面数据上;3.疾病专题制图3.1. 符号化在图层属性中选择“符号系统”,可在这里对将数据设置不同等符号;如：另外可采用不同的渲染方案：如：按照发病率高低进行不同颜色的渲染;3.2. 专题图制作为了将疾病的信息完全传递给别人,我们还需要在地图上加上标题、指北针、图例等;在插入菜单项中,可选择各种地图要素,在进行一些必要的地图元素插入后,这幅地图比较容易看懂了;4.疾病统计分析4.1. 疾病密度分析密度表面可以显示出点要素或线要素较为集中的地方;例如,每个城镇都可能有一个点值,这个点值表示该镇的发病总数,但是您想更多地了解发病数随地区的分布情况;由于每个城镇内并非所有人都住在聚居点上,通过计算密度,您可以创建出一个显示整个地表上发病数的预测分布状况的表面;ArcGIS提供了3中密度工具：核密度工具、点密度工具、线密度工具;这里我们使用核密度工具：在生成结果后,可根据观察目的来进行不同方式的渲染,这样体现的结果也各不相同;图层的属性中可进行渲染方式选择：。

卢真珍一、总体规划图包含文件及属性：工程文件名：XX乡规划图YX（晕线面）DLTB（地类图斑面）YTFQ（用途分区面）：在原地类图斑属性的后面加TDYTQLX(土地用途区类型)字符串20，TDYTQLXDM(土地用途区类型代码)字符串3，GZQLX（管制区类型）字符串20，GZQLXDM(管制区类型代码)字符串20。

DLW（道路网面）YTJJSQ（有条件建设区面）与上面一样。

TMSC（透明输出面）DLJX（地类界线）XZQJX（行政区界线）XZDW（现状地物）JBNTBJ（基本农田边界）：加BJLX字符串20GZQBJ（管制区边界）：BJLX字符串20ZJ（注记）TK（图框点）TK（图框线）TK（图框面）二、按乡镇Arcgis在检查重区导入，修复，打散，检查拓扑错误，检查面积。

基本农田保护区1转成shape格式，放入建好的文件夹中。

2打开Catalog,在上面建好的文件家中，点右键，New个人数据库，New数据集导入是高斯克里格的文件，0.0001，3导入上面转好的文件,输入名为基本农田保护区，OK。

4打开Arcinfor，添加上面数据库的基本农田保护区。

5修复：在DMT中，Feature,Repaire中，不打钩，OK。

6打散：编辑，全选，打散。

7核对面积：在属性表中，右击面积Sta看总面积记下来，再看Shape-area总面8积，要一模一样，如果不是就合Mapgis核对检查原因。

（如果很特别的掉去就去Mapgis中切割那块，在导入复制进去，其他不用动）9修改拓扑错误：若跳区，按住shift点跳去周围的面，在编辑中选自动生成面，在跳区出点3下要移动点，若属性相同就Merge，保存。

若前面的做不了，就去Mapgis中，把原来那块多切割几次，把整块变成多块后转成shape后，复制进去。

核对面积一样就可以了。

10检查重区：在Catalog数据集中New拓扑关系，重区，是。

11导入Arcgis中，让拓扑关系处于编辑状态，查看有多少错误，修改。

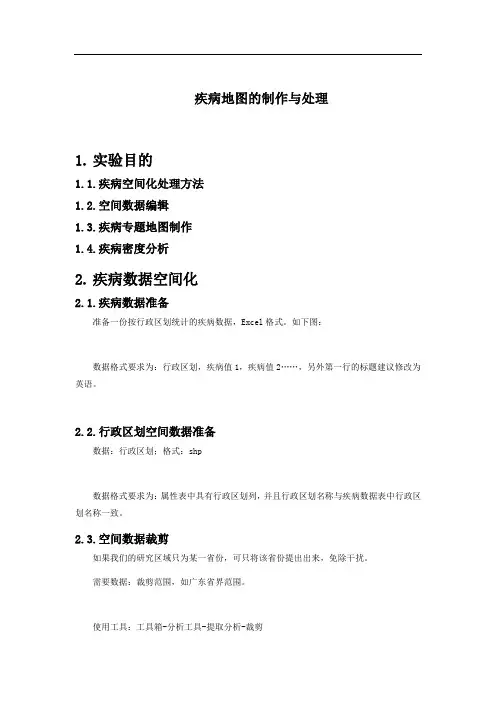

疾病地图的制作与处理1.实验目的1.1.疾病空间化处理方法1.2.空间数据编辑1.3.疾病专题地图制作1.4.疾病密度分析2.疾病数据空间化2.1.疾病数据准备准备一份按行政区划统计的疾病数据，Excel格式。

如下图：数据格式要求为：行政区划，疾病值1，疾病值2……，另外第一行的标题建议修改为英语。

2.2.行政区划空间数据准备数据：行政区划；格式：shp数据格式要求为：属性表中具有行政区划列，并且行政区划名称与疾病数据表中行政区划名称一致。

2.3.空间数据裁剪如果我们的研究区域只为某一省份，可只将该省份提出出来，免除干扰。

需要数据：裁剪范围，如广东省界范围。

使用工具：工具箱-分析工具-提取分析-裁剪裁剪后的广东省区域发病数据如下：2.4.行政区划数据与疾病数据的关联进行疾病分析之前需要将疾病数据“落在”地图上，在ArcGIS中可使用连接来实现。

首先将疾病数据（excel）和行政区划空间数据加载到ArcMap中。

然后使用图层的“连接与关联”功能进行连接。

在连接数据对话框中，选择“行政区划”字段作为连接字段，选择疾病数据表即可。

连接之前可进行验证，了解是否有未连接的项。

这样就把疾病数据从Excel中“搬”到了地图上。

同理，也可将疾病数据关联到行政区划的面数据上。

3.疾病专题制图3.1.符号化在图层属性中选择“符号系统”，可在这里对将数据设置不同等符号。

如：另外可采用不同的渲染方案：如：按照发病率高低进行不同颜色的渲染。

3.2.专题图制作为了将疾病的信息完全传递给别人，我们还需要在地图上加上标题、指北针、图例等。

在插入菜单项中，可选择各种地图要素，在进行一些必要的地图元素插入后，这幅地图比较容易看懂了。

4.疾病统计分析4.1.疾病密度分析密度表面可以显示出点要素或线要素较为集中的地方。

例如，每个城镇都可能有一个点值，这个点值表示该镇的发病总数，但是您想更多地了解发病数随地区的分布情况。

由于每个城镇内并非所有人都住在聚居点上，通过计算密度，您可以创建出一个显示整个地表上发病数的预测分布状况的表面。

使用ArcGIS进行地图制作和空间分析的简明教程第一章：ArcGIS软件介绍ArcGIS是由美国Esri公司开发的一套专业的地理信息系统（GIS）软件，提供了丰富的地图制作和空间分析功能。

该软件广泛应用于城市规划、土地利用、环境分析等领域，具有强大的数据处理能力。

第二章：准备工作在使用ArcGIS进行地图制作和空间分析前，我们需要准备相关数据。

包括地理数据、属性数据以及地图符号等。

同时，还需要明确分析的目标和问题，以便选择合适的工具和方法。

第三章：地理数据获取与处理地理数据是地图制作和空间分析的基础。

我们可以通过多种渠道获取地理数据，如使用ArcGIS内置的数据源、从开放数据平台下载等。

获取到地理数据后，我们还需要进行数据预处理，包括数据格式转换、数据清洗等。

第四章：地图制作ArcGIS提供了丰富的地图制作工具，可以帮助用户创建各种类型的地图。

首先，我们需要选择合适的地图模板或布局。

然后，在地图视图中添加底图、图层、标注等要素，并进行图层样式和符号的设置。

最后，我们可以进行视图调整和地图导出。

第五章：空间分析基础空间分析是GIS的重要功能之一，可以帮助我们发现地理现象之间的关联和趋势。

ArcGIS提供了多种空间分析工具，如缓冲区分析、叠加分析、路径分析等。

在进行空间分析前，我们需要明确分析的目的，选择合适的空间分析方法。

第六章：空间数据查询与查询分析使用ArcGIS，我们可以通过空间数据查询来获取特定条件下的空间要素。

查询可以基于空间关系、属性关系或数据库查询语言。

查询分析可以帮助我们从大量的空间数据中筛选出感兴趣的要素。

第七章：地理统计分析地理统计分析是将统计学方法应用于地理数据的过程。

ArcGIS提供了丰富的地理统计分析工具，如点密度分析、聚类分析、回归分析等。

这些工具可以帮助我们了解地理现象的分布规律和潜在问题。

第八章：空间数据可视化地图制作是空间数据可视化的重要手段之一。

除了制作传统的地图，我们还可以使用ArcGIS进行更加丰富的空间数据可视化。

如何利用ArcGIS绘制地图和空间分析一、介绍ArcGISArcGIS是由美国ESRI公司开发的一套全球领先的地理信息系统软件，广泛应用于地理信息系统、地图制作、空间分析、资源管理等领域。

它提供了强大的功能和工具，可以帮助用户实现地图制作、空间分析等任务。

二、ArcGIS地图制作1. 准备地理数据在使用ArcGIS绘制地图之前，首先需要准备好地理数据。

地理数据包括矢量数据和栅格数据，可以通过多种途径获取，如地理院地形图、遥感影像等。

2. 创建地图文档在ArcGIS中，地图文档（MXD）是存储地图制作相关信息的文件，可以通过“文件”->“新建地图文档”来创建新的地图文档。

创建地图文档后，可以将准备好的地理数据添加到地图文档中。

3. 添加数据添加数据是地图制作的基本步骤之一，可以通过“添加数据”按钮或者“文件”->“添加数据”来添加数据。

添加数据后，可以在地图文档的目录中看到添加的数据。

4. 设置地图属性在地图制作中，可以设置地图的属性，如地图的标题、单位、坐标系统等。

可以通过“图层”->“属性”来设置地图的属性。

5. 样式和符号设置地图的样式和符号设置可以使地图更加美观和易读。

可以调整地图的底图、添加标注、修改符号等。

可以通过“布局”->“工作表”。

6. 输出地图完成地图制作后，可以将地图输出为图片或者PDF文件。

可以通过“文件”->“出图”来完成地图的输出，也可以通过地图布局来调整地图输出的大小和比例。

三、ArcGIS空间分析1. 空间查询ArcGIS提供了强大的空间查询功能，可以通过属性查询和空间查询来获取感兴趣的空间信息。

可以通过“工具”->“查询”来进行查询操作，并设置查询条件。

2. 缓冲分析缓冲分析是一种常用的空间分析方法，通过设置缓冲区的半径，可以根据地理要素的距离来进行分析。

可以通过“工具”->“缓冲区”来进行缓冲分析，并设置缓冲的半径和分析的图层。

如何使用gis绘制一张绝美的地形地图二2.1 数据导入与Arcgis需要建立文件夹链接不同的是，QGIS数据导入非常简单，只需要将下载的栅格数据拖入到QGIS的界面即可。

我们将下载的栅格数据、OSM道路、POI、建筑等数据依次拖入到QGIS中，然后暂时将OSM的数据隐藏，仅保存栅格数据，如图所示：2.2 栅格美化正如博主所说，她用了两层山影让地图更加立体，所以我们这里也要对下载的栅格数据做山影处理。

在QGIS的处理工具箱中搜索山体阴影，然后打开这个工具。

山影需要太阳高度角等数据，这里我们暂时沿用默认设置。

计算完成后，我们得到如图所示的结果，然后我们将源文件层的位置调整到山的阴影层。

其实大家看到这里就有个大概的想法了，没错！我们只需要添加颜色到原始光栅文件，并覆盖在阴影层。

我们选择原来的栅格文件，将图层样式修改为调色板/唯一值。

QGIS提供了非常多的渐变色，但是并没有博主所提供的薄荷绿这种色带，所以我们需要自己建立一个渐变色。

选择下方的颜色渐变—新建颜色渐变，进入到渐变色编辑面板。

这里只需要输入首端颜色和末端颜色即可建立一个渐变色带，我是用的颜色是：#ffffff和#77a991，如果你对颜色不满意也可以像ps一样，通过添加多个颜色点来使颜色渐变变得更加多样。

这个时候，我们的图形最基础的部分基本就完成了，我们在图层透明度那块将透明度修改为70%，即可看到我们的一个大概的地形样子（这里如果你设置的渐变色颜色不对的话，记得反转一下）。

三、添加细节与标注底图制作完毕之后，我们就可以把之前准备的OSM数据添加到底图之上了。

3.1 道路与建筑数据对于道路和建筑数据，您只需稍微调整图层样式中的颜色和宽度。

我选择深绿色的道路和白色的建筑作为这里的数据样式。

3.2 点数据的添加点数据我在这里随机选取了一些点作为数据可视化的素材，大家在实际操作中还是需要标注自己需要的素材。

首先，在图层样式中，将点的形状改为三角形，然后设置颜色和透明度。

ArcGIS制作地形图【中⽂详细步骤】结果图:
详细步骤：
⼀、在ArcSence中加载带有投影坐标系的dem数据
Dem的属性设置为下图可有上⾯的效果。

⼆、提取栅格范围
找到⼯具【3D Analyst】【转换】【栅格范围】双击打开设置参数，路径我这⾥选择默认，注意输出类型选择“LINE”。

三、分割边界线
在【数据管理⼯具】【要素】【在折点处分割线】，双击打开设置如
四、添加字段Height
对刚刚⽣成的第⼆条线右键打开【属性表】：在【表选项】中选择【添加字段】。

右键新建的“Height”字段选择【计算⼏何】，选择“中点的Z坐标”，坐标为dem数据的投影坐标系。

点击确定得到结果。

五、⽣成地形⾯
对第⼆条线双击进⼊【属性】设置如图：
六、最后设置颜⾊，出图！！。

用ArcGIS制作一张简单的地图
应大家的要求，这期推送一篇ArcGIS基础制图的文章，步骤比较详细，从数据整理到布局设置。

正文开始
1. 打开Arcgis
2. 点击目录，打开目录界面, 找到数据库文件，将数据库中的内容拖入到arcMap 界面中
3. 点右键，打开属性表
4. 点右键，属性，打开图层属性，点击“符号系统”选项卡，在类别中选择字段“renkou”得到一个用颜色深浅表示按面积大小的京津冀地图。

5. 地图效果如下：人口越大，颜色越深。

6. 点击右键属性，打开符号系统，
7. 选择色彩分级，分为三类
8. 得到按人口多少分类的人口分布图，
9. 切换到布局视图
10. 插入图例、图名、指北针等
设置图名
11. 生成效果图：。

在ArcGIS中画一幅好看的高程地图、地形图（超详细）站点的信息像这样，你可以随意增加列的属性，这些站点属于位于深圳，如果你画的是其他地区的站点，那么这些图在你图上显示不出来。

要是用于练习，可以变一下经纬度的信息：接下来是具体的成图步骤：一、剪切目标区域地形图、设置适当色带达到目标效果1、打开arcmap，新建一个空白图层，在arcmap中点击右侧栏的‘目录’，然后点击如下图区域2中的‘连接到文件夹’，将包含以上三个文件的文件夹囊括进来；接着把高程数据拖拽到图层（在区域2中拖拽该文件至区域1或3），得到下图：该图有两个问题：1要调整颜色，黑白看着着急；2区域太大，我只要深圳及其周边的地形数据。
