arcgis地图制图操作流程

第一部分：ArcGIS‎基本操作1、打开编辑软件‎：开始—程序—ArcGIS‎—Arcmap‎默认点击OK‎2、加载底图及失‎量化图层：点击或者Fi‎le—Add Data，加载底图如下‎：加载失量化图‎层s hp文件‎如下：3、编辑失量化图‎层：点击编辑图标‎—点击Star‎t Editin‎g，弹出窗口，如下图所示：选择所要编辑‎的图层，Start Editin‎g。

4、捕捉开关设置‎，点击Edit‎o r—snappi‎n g如下图:设置后，可关闭捕捉环‎境窗口5、开始编辑创建新要素所编辑图层编辑前如下图‎所示：点击Sket‎c h tool，捕捉点，划线，捕捉到另一条‎线，F2键结束操‎作（或者右键Fi‎n ish Sketch‎）编辑后如下图‎所示：6、属性设置：点击，弹出对话框，如下图：设置后如下图‎：7、继续编辑下一‎条记录第二部分：专题数据编辑‎及操作流程任务分配：数据处理：管义光1、商场图片处理‎及校准2、面数据失量化‎，及现有属性数‎据录入3、商铺POI信‎息点生成，创建点、线图层4、检查、校验商场联通‎线拓朴结构5、数据入库，建立网络数据‎拓朴结构，创建版本6、商场各楼层图‎纸及统计信息‎出图采集人员：徐沙1、商场外业采集‎信息2、利用采集信息‎，编辑楼层联通‎线，以及跨楼层扶‎梯、客梯、货梯联通线。

3、采集信息录入‎、编辑POI点‎信息备注：原始数据：各商场平面图‎、G PS数据实例数据：龙之梦商场平‎面图、Lzm_pg‎.shp(面)、Lzm_pl‎.shp(线)、Lzm_pl‎_lc.shp(线)、Lzm_pt‎.shp(点)1、龙之梦商场平‎面图拼接及校‎准A、利用图片处理‎软件，拼接各楼层分‎幅图片，构成完整的各‎楼层平面图B、利用采集的G‎P S经纬度坐‎标数据，校准各楼层平‎面图，由于各楼层平‎面图从网上下‎载，与实际建筑物‎分布存在一定‎的差异，校准时，尽量做到与实‎际平面图一致‎2、创建商场面数‎据，主要类型为商‎铺，操作步骤如下‎：A、打开Arcm‎a p软件，添加校准后的‎楼层平面图，及Lzm_p‎g.shp，如下图所示：B、创建面要素设置面要素显‎示效果，右击Lzm_‎p g_4，弹出属性对话‎框，设置透明度D‎isplay‎:50%，Symbol‎o gy设置颜‎色。

arcgis 教程ArcGIS 是一款著名的地理信息系统软件。

该软件可以用于地图制图、地理分析和空间数据管理等多种应用。

本教程旨在帮助初学者快速上手使用 ArcGIS。

第一步：安装 ArcGIS 软件首先，您需要下载并安装 ArcGIS 软件。

请参考官方网站提供的安装指南，按照指示进行安装。

第二步：启动 ArcGIS 软件安装完成后，您可以从桌面或开始菜单中找到ArcGIS 的图标，双击启动该软件。

第三步：创建新地图在 ArcGIS 软件中，您可以创建一个新的地图项目。

在软件界面的菜单栏中，选择“File”->“New”->“Map”来创建新地图。

第四步：导入数据在新地图项目中，您需要导入相关的地理数据。

可以通过选择“Add Data”命令，从文件或数据库中导入数据。

第五步：编辑地图一旦数据导入成功，您可以开始编辑地图。

通过选择“Edit”工具栏，您可以添加或修改地图的各种元素，如图层、注释、符号等。

第六步：地理分析ArcGIS 提供了强大的地理分析功能。

您可以使用这些工具进行空间查询、缓冲区分析、叠加分析等等。

选择“Analysis”工具栏，探索各种地理分析功能。

第七步：输出地图完成地图编辑和分析后，您可以选择“Export”命令将地图保存为图片或 PDF 文件，或者将地图发布到 Web 平台上。

总结本教程简要介绍了 ArcGIS 软件的基本使用方法，包括安装、创建新地图、导入数据、编辑地图、地理分析和输出地图。

通过学习这些基础知识，您将能够迅速上手并掌握 ArcGIS 软件的基本功能。

接下来，您可以进一步学习高级技巧和应用，深入挖掘 ArcGIS 的强大功能。

ArcGIS软件操作——地图制图ArcGIS软件操作系列二（地图制图）2016年毕业，参加工作，除了平时出差，大部分时间都在使用ArcGIS处理数据、制图，在此，先将一些制图的小心得撰写出来，希望能与各位共同交流。

1 数据准备：点、线、面等矢量数据、栅格数据的准备等（下一更会详细介绍数据处理等方面的内容）；2 加载数据：打开ArcGIS软件，加载需要出图的数据，如下图1：加载了新疆北疆地区的栅格数据、一些县市、主要居民点位置矢量数据（数据来源：国家基础地理信息库）；图13 数据渲染数据加载完成之后，如果只是以这种形式去制图，很不美观，因此，在此之前需要对数据进行渲染。

双击左侧图层列表中红色框内的渲染图符号，如图2左；出现如图2右，在弹出的图符号设置的对话框内，可以选择图符号的样式、大小、颜色等信息；图2如果只对点、线、面数据进行统一图符号渲染，就可以基本按上述思路去设置，栅格数据渲染更加简单，单击现有渲染图符号，进行颜色条带选择就OK了。

但在此处提一下：（1）如果需要根据某些县市名称不同，而对点、线、面进行不同符号渲染，则应选中图层，右键属性“Properties”，点击“Symbology”选项卡，然而点击“Categories”，在右侧Value Field选择分类显示的字段，之后下面Add All Values，就会以不同颜色来渲染不同要素，见图3；图3（2）如果需要对每个要素进行标注，则在图3界面中点击Labels 选项卡(图4)，左上角蓝色框内的单选框一定要打√，否则不显示标注；下面红色框内的Label Field为需要标注的字段，本文以标注名称为例；Text Symbol可以设置标注的字体样式、大小、颜色等；图4地图渲染方式众多，写的就是一些常用的，多用一用，多去尝试下，就知道咋回事了，要知道“软件是经得起折腾的！”，下面是渲染过后的地图显示，见图5。

图54 地图制图啰嗦了这么久，到主题了~~~单击菜单“View——Layout View”，或者点击图5中红色框内的快捷按钮，都可以切换到地图制图模块（图6）；图64.1 制图纸张的设置单击菜单“File——Page and Print Setup”，见图7，图7上面的红色框内是选择系统自带的纸张大小，下面的红色框内是自定义纸张大小，这些设置看个人制图需求；图74.2 添加地图图件信息地图图件信息包括：指北针、图例、比例尺、图名、经纬网格、制图人、制图单位、制图时间等，其中图名、指北针、图例、比例尺、经纬网格一般是必不可少的图件！4.2.1 添加指北针、比例尺单击菜单“Insert——North Arrow”，选择合适的指北针，点击OK就可以将指北针添加到制图区域；或者Insert——Scale bar，选择合适的比例尺，点击OK即可。

利用arcgis制作河南省分层设色地图一、实验步骤1. 准备工作：熟悉ArcGIS的用户界面和基本工具。

学习数字高程模型（DEM）的基本原理和应用。

通过学习相关论文，具体了解dem数据的相关特性，和应用方法。

做好制图准备。

2. 数据准备：导入提供的地形数据和水系数据到ArcGIS中。

检查数据的完整性和准确性，确保无缺失或错误。

3 数据处理：使用ArcGIS中的工具对地形数据进行处理，包括数据裁剪，输入要素主要河流，裁剪要素为边界数据，选择输出路径，点击OK、并对裁剪河流进行分级设色，且宽度递增结果如下坐标系转换，选择投影，投影定义投影投影栅格。

应用DEM数据生成高程表面模型，并进行必要的平滑处理。

4. 地图设计：设置地图的工作页面，推荐使用A4大小，横向或纵向均可。

在地图上叠加水系数据，确保水系与地形数据的匹配。

5. 地形分层设色：使用ArcGIS的分层设色工具，根据高程值对地形进行颜色填充，选用合适的色彩方案。

确保不同高程段的颜色变化清晰可辨，过渡自然。

6. 添加图例和标注：在地图上添加图例，说明不同颜色所代表的高程范围。

添加指北针添加文本标识添加必要的文字标注，如地形名称、重要河流等。

7. 调整和优化：在地图图框上添加经纬度确保地图的整体布局合理，美观大方。

调整图例和标注的位置，确保不遮挡重要地形信息。

8. 输出和提交：将完成的地形图保存为ArcGIS项目文件，并导出为高分辨率的JPEG或PNG格式。

二、遇到的问题及解决方法1.数据坐标系不一致：在加载数据时，发现DEM数据和行政区划矢量数据的坐标系不一致。

解决方法：使用“数据管理工具”中的“投影和变换”工具，将其中一个数据的坐标系转换为另一个数据的坐标系，确保两者坐标系一致。

2.在处理地图时对于格网添加经纬度的处理较为生疏，初步生成的地图格式不美观。

解决办法：B站搜索相关视频后续学习其他同学的作品，逐步调整自己的3.对于dem数据的了解不足缺乏相关知识，不能从根本上真正了解dem 数据即处理dem数据，解决方法在知网检索dem相关论文，最终找到相关文献学习dem数据的应用方法。

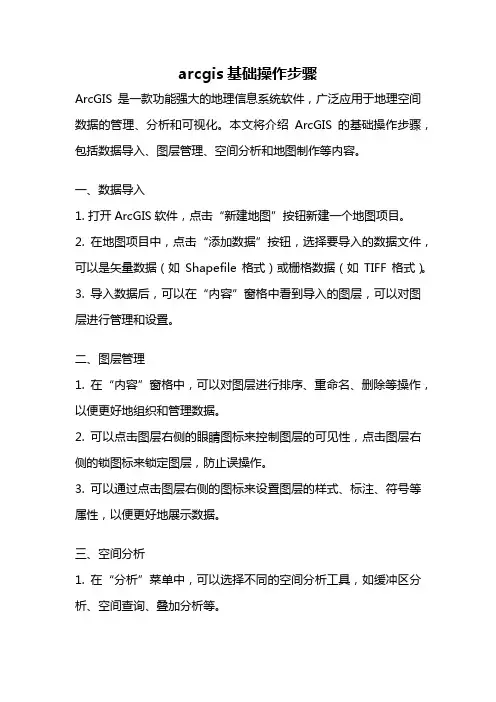

arcgis基础操作步骤ArcGIS是一款功能强大的地理信息系统软件，广泛应用于地理空间数据的管理、分析和可视化。

本文将介绍ArcGIS的基础操作步骤，包括数据导入、图层管理、空间分析和地图制作等内容。

一、数据导入1. 打开ArcGIS软件，点击“新建地图”按钮新建一个地图项目。

2. 在地图项目中，点击“添加数据”按钮，选择要导入的数据文件，可以是矢量数据（如Shapefile格式）或栅格数据（如TIFF格式）。

3. 导入数据后，可以在“内容”窗格中看到导入的图层，可以对图层进行管理和设置。

二、图层管理1. 在“内容”窗格中，可以对图层进行排序、重命名、删除等操作，以便更好地组织和管理数据。

2. 可以点击图层右侧的眼睛图标来控制图层的可见性，点击图层右侧的锁图标来锁定图层，防止误操作。

3. 可以通过点击图层右侧的图标来设置图层的样式、标注、符号等属性，以便更好地展示数据。

三、空间分析1. 在“分析”菜单中，可以选择不同的空间分析工具，如缓冲区分析、空间查询、叠加分析等。

2. 在使用空间分析工具前，需要选择要分析的图层和设置分析参数，然后点击“运行”按钮执行分析。

3. 分析结果将以新的图层形式显示在“内容”窗格中，可以对其进行管理和进一步的分析。

四、地图制作1. 在地图项目中，可以调整地图的范围和比例尺，以便更好地展示地理空间数据。

2. 可以选择不同的底图样式，如街道地图、卫星影像、地形图等，以便更好地呈现地图内容。

3. 可以添加标注、图例、比例尺等元素，以及设置符号、颜色、透明度等样式，以便更好地制作地图。

总结：ArcGIS是一款功能强大的地理信息系统软件，通过数据导入、图层管理、空间分析和地图制作等基础操作步骤，可以对地理空间数据进行管理、分析和可视化。

掌握这些基础操作步骤，有助于更好地利用ArcGIS进行地理信息工作。

希望本文的介绍对读者有所帮助。

ArcGIS版面制图一、自动标注操作1.注记参数的设置借助ArcMap绘图工具条（Draw T oolbar）中的注记设置工具，来实现对字体、大小、颜色的设置等。

2.注记内容的放置（1）逐个要素标注1）在需要放置注记的数据层上单击右键，打开数据层操作快捷菜单。

点击 Properties命令选项，打开Layer Properties对话框，进入Label选项卡。

2）确定标注方法Method：Label all the Features the Same Way3）确定标注字段Label Field：NAME。

4）设置注记字体的字体、大小、颜色。

如果想对注记字体做进一步的设置，可以单击Symbol按钮进行进一步设置。

5）单击 Placement Properties 按钮设置注记位置6）单击Scale Range按钮确定注记显示比例。

7）单击确定完成设置，返回ArcMap窗口。

（2）全部要素标注1）在需要放置注记的数据层上单击右键，打开数据层操作快捷菜单。

点击 Properties命令选项，打开Layer Properties对话框，进入Label选项卡。

2）选中Label Features in this layer复选框，确定在本数据层上进行标注。

3）确定标注方法Method：Label all the Features the Same Way。

4）在需要标注的字段Label Field：NAME。

5）设置注记字体的字体、大小、颜色。

6）单击 Placement Properties 按钮设置注记位置7）单击Scale Range按钮确定注记显示比例。

8）单击确定按钮，完成全部要素的标注。

（3）部分要素标注如果不需要全部要素标注，而只要标注一部分要素，可以在Layer Properties对话框的标注方法Method下选择Define classes of features and label each class differently，单击SQL Query按钮输入条件表达式即可。

A R C g i s绘制地图简易入门作操作手册The saying "the more diligent, the more luckier you are" really should be my charm in2006.疾病地图的制作与处理1.实验目的1.1. 疾病空间化处理方法1.2. 空间数据编辑1.3. 疾病专题地图制作1.4. 疾病密度分析2.疾病数据空间化2.1. 疾病数据准备准备一份按行政区划统计的疾病数据,Excel格式;如下图：数据格式要求为：行政区划,疾病值1,疾病值2……,另外第一行的标题建议修改为英语;2.2. 行政区划空间数据准备数据：行政区划；格式：shp数据格式要求为：属性表中具有行政区划列,并且行政区划名称与疾病数据表中行政区划名称一致;2.3. 空间数据裁剪如果我们的研究区域只为某一省份,可只将该省份提出出来,免除干扰;需要数据：裁剪范围,如广东省界范围;使用工具：工具箱-分析工具-提取分析-裁剪裁剪后的广东省区域发病数据如下：2.4. 行政区划数据与疾病数据的关联进行疾病分析之前需要将疾病数据“落在”地图上,在ArcGIS中可使用连接来实现;首先将疾病数据excel和行政区划空间数据加载到ArcMap中;然后使用图层的“连接与关联”功能进行连接;在连接数据对话框中,选择“行政区划”字段作为连接字段,选择疾病数据表即可;连接之前可进行验证,了解是否有未连接的项;这样就把疾病数据从Excel中“搬”到了地图上;同理,也可将疾病数据关联到行政区划的面数据上;3.疾病专题制图3.1. 符号化在图层属性中选择“符号系统”,可在这里对将数据设置不同等符号;如：另外可采用不同的渲染方案：如：按照发病率高低进行不同颜色的渲染;3.2. 专题图制作为了将疾病的信息完全传递给别人,我们还需要在地图上加上标题、指北针、图例等;在插入菜单项中,可选择各种地图要素,在进行一些必要的地图元素插入后,这幅地图比较容易看懂了;4.疾病统计分析4.1. 疾病密度分析密度表面可以显示出点要素或线要素较为集中的地方;例如,每个城镇都可能有一个点值,这个点值表示该镇的发病总数,但是您想更多地了解发病数随地区的分布情况;由于每个城镇内并非所有人都住在聚居点上,通过计算密度,您可以创建出一个显示整个地表上发病数的预测分布状况的表面;ArcGIS提供了3中密度工具：核密度工具、点密度工具、线密度工具;这里我们使用核密度工具：在生成结果后,可根据观察目的来进行不同方式的渲染,这样体现的结果也各不相同;图层的属性中可进行渲染方式选择：。

ArcGIS制图技巧：制图入门与点、线、面状符号制作目的：1、了解地图制作目的；2、了解在ArcMap平台中制作地图大致过程。

3、掌握地形图生成的操作；4、掌握地形图的正确输出方法。

5、理解点状符号、线状符号、面状符号的基本概念；6、理解地形点状符号、线状符号、面状符号在地图可视化中作用；7、掌握地形图点状符号、线状符号、面状符号制作过程。

制图入门基础操作：01地图数据加载1、打开ArcMap点击添加数据按钮，弹出数据选择对话框；图1. 添加数据页面2、选择新荣县1:10000地形图矢量数据，点击确定添加矢量数据至数据框。

图2. 选取数据02修改初始化符号1、数据加载后进行默认初始化，在软件右侧“内容列表”窗口可看到加载的全部图层，双击图层下的符号选择器对话框；图3. 符号选择器2、在默认符号列表中选择一个适合的符号，在左上角可以对符号进行预览单击“颜色”可更改符号颜色，另外还可以修改大小与角度等参数，点击“确定”修改初始符号。

图4. 修改参数03地图布局1、单击菜单“视图”->“布局视图”，切换到布局视图；2、更改地图比例尺为1:10000，拖动数据框角点将数据框拖至整个地图；图5. 调整比例尺3、单击“文件”->“页面和打印设置”，弹出页面和打印设置对话框，取消“使用打印机纸张设置”，更改纸张宽度和高度；图6. 页面设置4、使用“布局”工具栏上的“放大”按钮，将地图上部大致居中到视图中央，点击主菜单上的“插入”->“标题”，弹出插入标题框，在文本框中输入标题“新荣县”点击确定，标题被插入到地图文档中，拖动标题到适合位置完成地图标题的插入；5、双击标题文本框，弹出属性对话框，切换至“文本”属性页点击“更改符号”按钮，弹出符号选择器对话框，更改字体和大小；图7. 文本图8. 设置6、同理加入图例及比例尺；点击主菜单上的“插入”->“图例”，弹出图例向导对话框，点击“下一步”更图例标题文字、字体、大小和对齐方式，点击“下一步”至完成，插入地图图例并拖动图例到合适位置；7、点击主菜单上的“插入”->“比例尺”，弹出比例尺选择器对话框，在左侧选择合适的比例尺，点击“确定”插入比例尺，拖动比例尺到地图下发合适位置；8、点击工具栏上的“保存”按钮，选择保存路径，设置文件名点击“确定”完成地图文档制作。

使用ArcGIS进行地图制作和空间分析的简明教程第一章：ArcGIS软件介绍ArcGIS是由美国Esri公司开发的一套专业的地理信息系统（GIS）软件，提供了丰富的地图制作和空间分析功能。

该软件广泛应用于城市规划、土地利用、环境分析等领域，具有强大的数据处理能力。

第二章：准备工作在使用ArcGIS进行地图制作和空间分析前，我们需要准备相关数据。

包括地理数据、属性数据以及地图符号等。

同时，还需要明确分析的目标和问题，以便选择合适的工具和方法。

第三章：地理数据获取与处理地理数据是地图制作和空间分析的基础。

我们可以通过多种渠道获取地理数据，如使用ArcGIS内置的数据源、从开放数据平台下载等。

获取到地理数据后，我们还需要进行数据预处理，包括数据格式转换、数据清洗等。

第四章：地图制作ArcGIS提供了丰富的地图制作工具，可以帮助用户创建各种类型的地图。

首先，我们需要选择合适的地图模板或布局。

然后，在地图视图中添加底图、图层、标注等要素，并进行图层样式和符号的设置。

最后，我们可以进行视图调整和地图导出。

第五章：空间分析基础空间分析是GIS的重要功能之一，可以帮助我们发现地理现象之间的关联和趋势。

ArcGIS提供了多种空间分析工具，如缓冲区分析、叠加分析、路径分析等。

在进行空间分析前，我们需要明确分析的目的，选择合适的空间分析方法。

第六章：空间数据查询与查询分析使用ArcGIS，我们可以通过空间数据查询来获取特定条件下的空间要素。

查询可以基于空间关系、属性关系或数据库查询语言。

查询分析可以帮助我们从大量的空间数据中筛选出感兴趣的要素。

第七章：地理统计分析地理统计分析是将统计学方法应用于地理数据的过程。

ArcGIS提供了丰富的地理统计分析工具，如点密度分析、聚类分析、回归分析等。

这些工具可以帮助我们了解地理现象的分布规律和潜在问题。

第八章：空间数据可视化地图制作是空间数据可视化的重要手段之一。

除了制作传统的地图，我们还可以使用ArcGIS进行更加丰富的空间数据可视化。

如何利用ArcGIS绘制地图和空间分析一、介绍ArcGISArcGIS是由美国ESRI公司开发的一套全球领先的地理信息系统软件，广泛应用于地理信息系统、地图制作、空间分析、资源管理等领域。

它提供了强大的功能和工具，可以帮助用户实现地图制作、空间分析等任务。

二、ArcGIS地图制作1. 准备地理数据在使用ArcGIS绘制地图之前，首先需要准备好地理数据。

地理数据包括矢量数据和栅格数据，可以通过多种途径获取，如地理院地形图、遥感影像等。

2. 创建地图文档在ArcGIS中，地图文档（MXD）是存储地图制作相关信息的文件，可以通过“文件”->“新建地图文档”来创建新的地图文档。

创建地图文档后，可以将准备好的地理数据添加到地图文档中。

3. 添加数据添加数据是地图制作的基本步骤之一，可以通过“添加数据”按钮或者“文件”->“添加数据”来添加数据。

添加数据后，可以在地图文档的目录中看到添加的数据。

4. 设置地图属性在地图制作中，可以设置地图的属性，如地图的标题、单位、坐标系统等。

可以通过“图层”->“属性”来设置地图的属性。

5. 样式和符号设置地图的样式和符号设置可以使地图更加美观和易读。

可以调整地图的底图、添加标注、修改符号等。

可以通过“布局”->“工作表”。

6. 输出地图完成地图制作后，可以将地图输出为图片或者PDF文件。

可以通过“文件”->“出图”来完成地图的输出，也可以通过地图布局来调整地图输出的大小和比例。

三、ArcGIS空间分析1. 空间查询ArcGIS提供了强大的空间查询功能，可以通过属性查询和空间查询来获取感兴趣的空间信息。

可以通过“工具”->“查询”来进行查询操作，并设置查询条件。

2. 缓冲分析缓冲分析是一种常用的空间分析方法，通过设置缓冲区的半径，可以根据地理要素的距离来进行分析。

可以通过“工具”->“缓冲区”来进行缓冲分析，并设置缓冲的半径和分析的图层。

Arcgis软件地图制图输出操作教程
Arcgis软件地图制图输出操作教程1矢量配准,导入需要配准的矢量图和标准图2在菜单空白处，右键单击，在其子菜单中选择空间校正3开始编辑选择需校正图层，在空间配准菜单栏中，选择“创建新位移连接”，将需校正图层点与标准图层对应点连接起来。

4选择足够点后，当容差小于0.05后，可以选择需要的校正方法开始校正5校正完成后，保存数据。

导入要输出的配准好的地图，并标注要显示的要素.6切换至视图布局，选择合适的页面输出布局,在布局工具栏中选择更改图层选择，在其显示窗口中选择所需布局7设置制图输出的信息，比如标题，比例尺，指北针等.插入标题：8插入指北针：9插入比例尺：10插入网格最后图样：
11导出地图更多地理信息行业资讯关注公众平台。

arcgis操作步骤
ArcGIS 是一套地理信息系统（GIS）软件，用于处理、分析和可视化地理数据。

以下是一般情况下在ArcGIS 中进行基本操作的一些步骤：
一、启动ArcGIS：打开ArcGIS 软件。

二、创建新地图文档（Map Document）：在ArcGIS 中创建一个新的地图文档，用于存储地图和相关的地理数据。

三、添加数据（Add Data）：将要分析或显示的地理数据添加到地图文档中。

可以是矢量数据（点、线、面）、栅格数据（影像、地形）等。

四、设置地图投影（Define Projection）：确保地图文档中的各个数据集使用相同的地理投影，以确保数据在地图上正确对齐。

五、制作地图（Map Layout）：在地图文档中创建地图布局，包括地图的标题、图例、比例尺等元素。

六、进行空间分析（Spatial Analysis）：使用ArcGIS 工具进行空间分析，如缓冲区分析、空间查询、网络分析等。

七、制作图表和统计（Charts and Statistics）：使用ArcGIS 工具制作地理图表，进行数据统计和可视化。

八、输出地图（Export Map）：将制作好的地图导出为图像文件、打印文档或其他可用形式。

九、保存和分享（Save and Share）：定期保存地图文档，并根据需要分享或分发地图。

十、关闭ArcGIS：完成工作后关闭ArcGIS 软件。

这只是一般情况下的一些基本步骤，具体操作可能会因任务和数据类型而有所不同。

根据具体的需求和工作流程，ArcGIS 提供了丰富的工具和功能来支持地理信息系统的各种应用。

新手5分钟了解Arcgis制图步骤一、前期设计与准备（以Arcgis10.0软件为准，进行制图介绍）1.地图文档创建第一步：创建地图文档第二步：设置地图文档相对保存路径说明：要特别注意地图文档和数据的存储位置，不同于AutoCAD 将所有信息存储在所有文件夹下，Arcgis的数据可能会存放在多个文件或多个数据库中，且地图文档也是独立于数据单独存在的。

第三步：选择地图文档保存路径2、加载基础地形数据第四步：连接到工作目录，建立指向工作目录的连接；第五步：加载地形图：【添加数据】——【文件夹连接】地形图；3、创建GIS数据第六步：预先设想Geodatabase（个人地理数据库）应包含的内容：要素集-要素类-对象类；第七步：工作目录下新建空的Geodatabase个人地理数据库；第八步：新建要素数据集；新建要素类；二、数据编辑（一）几何数据编辑第九步：调整图层显示顺序，使用绘图工具，开始编辑要素类，绘制几何图形，第十步：边绘边输入属性第十一步：停止编辑并保存编辑第十二步：编辑效果的可视化其一，【通过设置图层透明度】解决现状地块遮挡影像图和地形图的问题；其二，【用颜色区分地块的用地性质】：符号化步骤1：右键单击【现状地图】图层，属性-图层属性-符号系统步骤2：设置符号化类型：【添加值】-【新值】步骤3：设置符号：双击符号化列表框中的色块可以更改其符号样式。

【使用绘图模板更高效的绘图】：按着上述步骤对图层设置了专题符号后，我们可以把每一类符号变成一个绘图模板，该模板类似于一个绘图工具，按照该模板绘制的要素就自动拥有了符号对应的属性值和图形样式，这样可以省去一边绘图，一边还要输属性的繁琐。

步骤1：显示【组织要素模板】对话框：右键单击【现状地图】图层-【编辑要素】-【组织要素模板】；步骤2：创建模板：点击创建模板-【创建新模板向导】-勾选【现状地块】图层，点击下一步，勾选【现状地块】图层下的所有分类，点完成。

ARCGIS专题地图制图一、ARCGIS软件简介ArcGIS是ESRI公司集40余年地理信息系统（GIS）咨询和研发经验，奉献给用户的一套完整的GIS平台产品，具有强大的地图制作、空间数据管理、空间分析、空间信息整合、发布与共享的能力。

本次实习主要应用ArcGIS的核心应用程序ArcMap，在ArcMap 中，可以显示和浏览研究区域的GIS 数据集，可以指定符号，还可以创建用于打印或发布的地图布局，该软件将地理信息表示为地图中的图层和其他元素的集合。

常见的地图元素包括含有给定范围的地图图层的数据框，以及比例尺、指北针、标题、描述性文本和符号图例等等。

ArcMap专题制图过程一般包括5个步骤：1．设置制图版面当用户打印或出版一幅地图时，需要在版面试图的虚拟页面上工作。

如果用户要打印或输出地图，应该规划好地图的大小。

ArcMap可以根据需要很方便的修改页面的大小，如果虚拟页面的大小和方向与用户的设计部匹配，用户可以修改页面设置。

可以在页面和打印设置对话框中设置页面大小、页面方向、图框的大小、地图的底色等；2．设置辅助要素ArcMap系统中提供了多种地图输出编辑的辅助要素。

比如辅助线、格网点、标尺、纸边线等，用户可以灵活地使用这些辅助要素，使图面要素排列得更规则；3．准备制图数据准备专题制图输出的数据层，也就是要在窗口中打开有关的图像或图形文件。

如果一幅ArcMap输出地图包含若干数据组，就需要在版面直接操作数据，比如添加数据组、防治数据组、调整数据组尺寸以及生成数据组定位图等。

4．地图整饰一幅完整的地图除了包含反映地理数据的线划及色带要素以外，还必须包括与地理数据相关的一系列辅助要素，如图名、比例尺、图例、指北针、统计图表等。

用户可以通过地图整饰操作来管理上述辅助要素。

5．地图的输出选择ArcMap主菜单中的Export Map菜单命令，选择地图导出的文件类型，打印输出地图。

二、实习内容1．掌握ARCGIS版面制图的基础知识，熟悉相关操作步骤；2．制作一幅南京中心城区范围的地图，要求地图出图的基本要素包涵图名、图例、指北针、比例尺、坐标格网以及制图信息。
