胶粉聚苯颗粒、无机保温砂浆保温系统解读

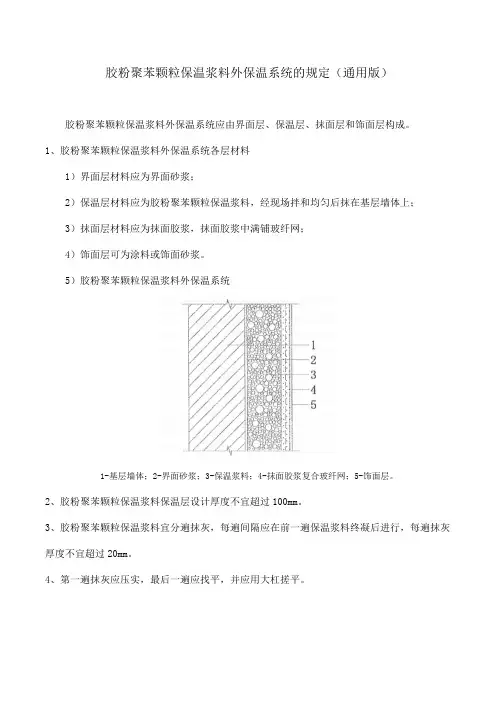

胶粉聚苯颗粒保温浆料外保温系统的规定（通用版）
胶粉聚苯颗粒保温浆料外保温系统应由界面层、保温层、抹面层和饰面层构成。

1、胶粉聚苯颗粒保温浆料外保温系统各层材料
1）界面层材料应为界面砂浆；
2）保温层材料应为胶粉聚苯颗粒保温浆料，经现场拌和均匀后抹在基层墙体上；
3）抹面层材料应为抹面胶浆，抹面胶浆中满铺玻纤网；
4）饰面层可为涂料或饰面砂浆。

5）胶粉聚苯颗粒保温浆料外保温系统
1-基层墙体；2-界面砂浆；3-保温浆料；4-抹面胶浆复合玻纤网；5-饰面层。

2、胶粉聚苯颗粒保温浆料保温层设计厚度不宜超过100mm。

3、胶粉聚苯颗粒保温浆料宜分遍抹灰，每遍间隔应在前一遍保温浆料终凝后进行，每遍抹灰厚度不宜超过20mm。

4、第一遍抹灰应压实，最后一遍应找平，并应用大杠搓平。

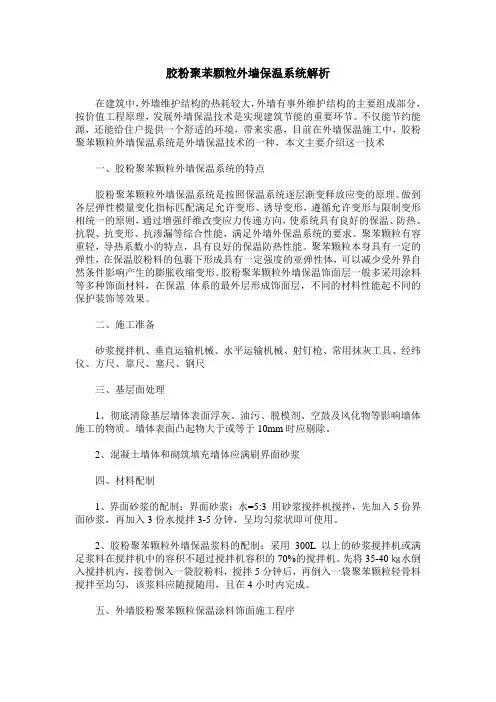

胶粉聚苯颗粒外墙保温系统解析在建筑中，外墙维护结构的热耗较大，外墙有事外维护结构的主要组成部分，按价值工程原理，发展外墙保温技术是实现建筑节能的重要环节。

不仅能节约能源，还能给住户提供一个舒适的环境，带来实惠，目前在外墙保温施工中，胶粉聚苯颗粒外墙保温系统是外墙保温技术的一种，本文主要介绍这一技术一、胶粉聚苯颗粒外墙保温系统的特点胶粉聚苯颗粒外墙保温系统是按照保温系统逐层渐变释放应变的原理。

做到各层弹性模量变化指标匹配满足允许变形、诱导变形，遵循允许变形与限制变形相统一的原则，通过增强纤维改变应力传递方向，使系统具有良好的保温、防热、抗裂、抗变形、抗渗漏等综合性能，满足外墙外保温系统的要求。

聚苯颗粒有容重轻，导热系数小的特点，具有良好的保温防热性能。

聚苯颗粒本身具有一定的弹性，在保温胶粉料的包裹下形成具有一定强度的亚弹性体，可以减少受外界自然条件影响产生的膨胀收缩变形。

胶粉聚苯颗粒外墙保温饰面层一般多采用涂料等多种饰面材料，在保温体系的最外层形成饰面层，不同的材料性能起不同的保护装饰等效果。

二、施工准备砂浆搅拌机、垂直运输机械、水平运输机械、射钉枪、常用抹灰工具、经纬仪、方尺、靠尺、塞尺、钢尺三、基层面处理1、彻底清除基层墙体表面浮灰、油污、脱模剂、空鼓及风化物等影响墙体施工的物质。

墙体表面凸起物大于或等于10mm时应剔除。

2、混凝土墙体和砌筑填充墙体应满刷界面砂浆四、材料配制1、界面砂浆的配制：界面砂浆：水=5:3 用砂浆搅拌机搅拌，先加入5份界面砂浆，再加入3份水搅拌3-5分钟，呈均匀浆状即可使用。

2、胶粉聚苯颗粒外墙保温浆料的配制：采用300L以上的砂浆搅拌机或满足浆料在搅拌机中的容积不超过搅拌机容积的70%的搅拌机。

先将35-40㎏水倒入搅拌机内，接着倒入一袋胶粉料，搅拌5分钟后，再倒入一袋聚苯颗粒轻骨料搅拌至均匀，该浆料应随搅随用，且在4小时内完成。

五、外墙胶粉聚苯颗粒保温涂料饰面施工程序1.基层墙体清除附着物，清除梁柱部位外凸部分，平整度、垂直度大于2cm 需找平，打底涂专用界面剂。

常用外墙外保温系统简介一、聚苯板（挤塑板、聚氨酯板）薄抹灰外墙外保温系统1、系统组成：该系统由基层找平层、保温层（聚苯板、挤塑板、聚氨酯板）、薄抹面层和饰面层组成。

保温板用专用的粘结剂固定在找平层上，薄抹面层中满铺耐碱玻璃纤维网格布。

2、适用范围：该系统可适用于多层及高层的砖混结构、框架结构、剪力墙结构建筑；饰面层应为高弹性涂料，建筑高度一般控制在100m以内。

不宜贴面砖（目前国家标准不允许，其抗震性和火灾安全性尚待检验），但可采用柔性饰面砖（柔性饰面砖是以无机材料作为主要基材，配以高分子聚合物，再经过特殊加工而成的一种新型内外墙装饰面材。

由于其颜色、结构、形状可按用户的要求调配，通过不同的表面结构，饰面砖的尺寸大小及颜色可以充分发挥建筑师及用户的丰富的想象力，从而使得建筑物室内外的装饰材料变得更加丰富多彩。

特别是柔性饰面砖那种类似于传统粘土砖的装饰风格，给人一种返璞归真，回味无穷的感觉）。

目前省标《外墙外保温构造详图》（二）（挤塑聚苯乙烯保温板）L07109允许贴面砖，但应控制在40m以内。

3、主体节点详图：4、设计与应用中应注意的问题：1）、结构的基层应做找平层，其平整度应不超过3～4mm；2）、建筑高度大于20m或受负风压作用较大时，应采用锚栓辅助固定。

3）、聚苯板密度为18-22kg/m3，挤塑板密度为25-32kg/m3，聚氨酯板密度为≥35kg/m3；4）、薄抹面层厚度控制：涂料饰面时，普通型3-5mm，首层加强型5-7mm；粘贴面砖饰面时，后热镀锌电焊网7-10mm；玻纤网格布5-7mm。

（应尽量采用大值，因为从实际工程应用来看，较薄时，观感较差、裂缝很难避免）；5）、薄抹面层应使用抹面胶浆，不能用一般抗裂砂浆代替；抹面胶浆、面砖粘结剂及勾缝料的压折比应≤3.0。

6）、保温板的两侧一般均应预喷界面剂以增强其粘结力。

7）、当使用锚栓辅助固定时，单个锚栓的抗拉承载力标准值不应小于0.3kN。

胶粉聚苯颗粒保温材料外墙外保温体系胶粉聚苯颗粒保温材料外墙外保温体系是⼀种采⽤胶粉聚苯颗粒保温浆料、耐碱涂塑玻璃纤维⽹格布、⽔泥抗裂砂浆、抗裂柔性耐⽔腻⼦、弹性底层涂料等系统材料（简称聚苯颗粒保温材料）在现场成型的新型墙体保温体系。

⼀、适⽤范围胶粉聚苯颗粒保温材料外保温做法适⽤于多层及⾼层建筑的钢筋混凝⼟、加⽓混凝⼟、砌块、烧结砖和⾮烧结砖等的外墙保温⼯程。

也适⽤于混凝⼟复合聚苯板（有⽹或⽆⽹）现场浇注成型的外保温⼯程及各类既有建筑的节能改造⼯程。

⼆、⼯艺特点1 聚苯颗粒保温浆料保温体系胶粉聚苯颗粒保温材料外墙外保温体系的构造设计采⽤外层变形量⾼于内层的变形量，各层弹性模量变化指标匹配，逐层渐变的理念。

满⾜允许变形，诱导变形的技术路线，遵循允许变形与限制变形相统⼀的原则，各材料之间能分散和消解变形应⼒，通过增强纤维改变应⼒传递⽅向，使系统具有良好的保温隔热、抗裂、抗变形、抗渗等综合性能。

2 胶粉聚苯颗粒保温层聚苯颗粒具有容重轻、导热系数⼩的良好保温性能，颗粒本⾝具有⼀定弹性，在保温胶粉料的包裹下形成具有⼀定强度的亚弹性体，可以减少受外界⾃然条件影响产⽣的膨胀、收缩变形。

3 抗裂砂浆复合耐碱涂塑玻璃纤维⽹格布防护层⽔泥抗裂砂浆和含锆耐碱性好的增强玻纤⽹格布形成⼀层能适应墙体变形、避免产⽣裂缝的防护层。

其中⽹格布经纬向抗拉强度⼀致，所受变形应⼒均匀向四⾯分散，增强砂浆的抗拉性能；抗裂砂浆的软化系数⾼，耐⽔性好，耐冻融、耐候性好；与基层适应性强，整体性好，⼲缩率低；⼲燥快，施⼯⽅便；耐⽕等级⾼。

4 ⾼弹底涂耐⽔抗渗层采⽤⾼分⼦弹性底层涂料涂刷在防护层表⾯，形成⼀层具有憎⽔、透⽓、⾼弹涂层，使保温层既有很好的防⾬功能，⼜能排出保温层的⽔份，呼吸功能强。

5 饰⾯层采⽤涂料、⾯砖、⼲挂⽯材等多种饰⾯材料，在保温体系的最外层形成饰⾯层，不同的材料性能，起不同的保护、装饰等效果。

三、施⼯流程1 保温层厚度≤ 60mm 、饰⾯为涂料作法的⼯艺流程基层墙体处理→墙体基层界⾯处理→吊垂直、套⽅正、弹控制线→⽤保温浆料作灰饼、冲筋、作⼝→抹胶粉聚苯颗粒保温浆料→平整度、垂直度验收 , 晾置⼲燥→划分格线、开⾊带分格槽、门、窗⼝滴⽔槽→抹抗裂砂浆、铺压耐碱⽹格布→⾸层墙阳⾓安装钢护⾓、抹第⼆遍抗裂砂浆、压⼊第⼆层玻纤⽹格布→抗裂防护层验收→⾼分⼦防⽔弹性底层涂料→刮抗裂柔性耐⽔腻⼦→保温施⼯整体验收→外墙涂料施⼯2 保温层厚度＞ 60mm 且建筑物⾼度≥ 30m ，饰⾯为涂料作法的⼯艺流程基层墙体处理→钉射钉（或锚固胀栓）→墙体基层界⾯处理→吊垂直、套⽅正、弹控制线→⽤保温浆料作灰饼、冲筋、作⼝→抹胶粉聚苯颗粒保温浆料低于设计厚度 20mm →绑扎六⾓钢丝⽹→抹 20mm 厚胶粉聚苯颗粒保温浆料找平→平整度、垂直度验收 , 晾置⼲燥→划分格线、开⾊带分格槽、门、窗⼝滴⽔槽→抹抗裂砂浆、铺压耐碱⽹格布→⾸层墙阳⾓安装钢护⾓、抹第⼆遍抗裂砂浆、压⼊第⼆层玻纤⽹格布→抗裂防护层验收→涂刷⾼分⼦防⽔弹性底层涂料→刮抗裂柔性耐⽔腻⼦→保温施⼯整体验收→外墙涂料施⼯3 饰⾯为粘贴⾯砖作法的⼯艺流程基层墙体处理→钉射钉（或锚固胀栓）→墙体基层界⾯处理→吊垂直、套⽅正、弹控制线→⽤保温浆料作灰饼、冲筋、作⼝→抹胶粉聚苯颗粒保温浆料 , 晾置⼲燥→⽤预埋镀锌铅丝绑牢四⾓⽹，抹抗裂砂浆并将⽹含在抗裂砂浆内，平均聚合物抗裂砂浆厚度 3 -4mm →采⽤专⽤粘结砂浆按粘贴⾯砖⼯艺进⾏粘贴⾯砖施⼯四、施⼯准备1 胶粉聚苯颗粒保温层施⼯⼀ . 施⼯机具与⼯具1 吊篮或装修⽤爬升脚⼿架安装完毕，经调试运⾏安全⽆误、可靠，满⾜施⼯作业要求，并配备专职安全检查和维修⼈员。

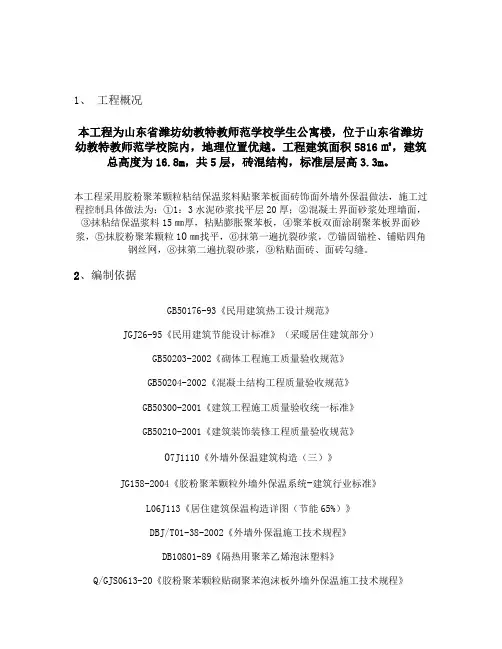

1、工程概况本工程为山东省潍坊幼教特教师范学校学生公寓楼，位于山东省潍坊幼教特教师范学校院内，地理位置优越。

工程建筑面积5816㎡，建筑总高度为16.8m，共5层，砖混结构，标准层层高3.3m。

本工程采用胶粉聚苯颗粒粘结保温浆料贴聚苯板面砖饰面外墙外保温做法，施工过程控制具体做法为：①1：3水泥砂浆找平层20厚；②混凝土界面砂浆处理墙面，③抹粘结保温浆料15㎜厚，粘贴膨胀聚苯板，④聚苯板双面涂刷聚苯板界面砂浆，⑤抹胶粉聚苯颗粒10㎜找平，⑥抹第一遍抗裂砂浆，⑦锚固锚栓、铺贴四角钢丝网，⑧抹第二遍抗裂砂浆，⑨粘贴面砖、面砖勾缝。

2、编制依据GB50176-93《民用建筑热工设计规范》JGJ26-95《民用建筑节能设计标准》（采暖居住建筑部分）GB50203-2002《砌体工程施工质量验收规范》GB50204-2002《混凝土结构工程质量验收规范》GB50300-2001《建筑工程施工质量验收统一标准》GB50210-2001《建筑装饰装修工程质量验收规范》07J1110《外墙外保温建筑构造（三）》JG158-2004《胶粉聚苯颗粒外墙外保温系统-建筑行业标准》L06J113《居住建筑保温构造详图（节能65%）》DBJ/T01-38-2002《外墙外保温施工技术规程》DB10801-89《隔热用聚苯乙烯泡沫塑料》Q/GJS0613-20《胶粉聚苯颗粒贴砌聚苯泡沫板外墙外保温施工技术规程》3、施工准备3.1材料准备3.1.1胶粉聚苯颗粒保温浆料面面砖饰面做法常用材料的主要性能应满足下列各表指标要求，并在材料进场后施工展开前将由国家法定检测部门出具的检测报告，报监理、建设单位审批，应报验材料的品种和性能指标及材料包装规格贮运注意事项如下：3.1.1.1干拌建筑基层界面砂浆主要技术指标及存运要求应符合JG158-2004规定。

项目性能指标外观灰色均匀粉末原强度≥0.70压剪粘结强度/MPa耐水≥0.50耐冻融≥0.50包装：-5~40℃条件下贮存，贮存期为6个月，防晒，按非危险品办理运输。

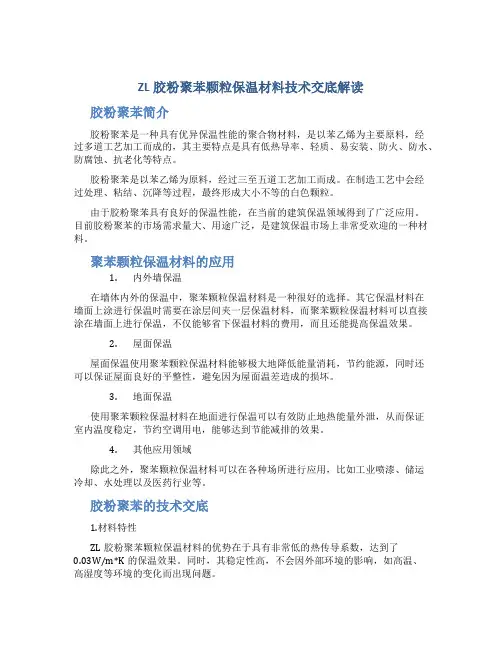

ZL胶粉聚苯颗粒保温材料技术交底解读胶粉聚苯简介胶粉聚苯是一种具有优异保温性能的聚合物材料，是以苯乙烯为主要原料，经过多道工艺加工而成的，其主要特点是具有低热导率、轻质、易安装、防火、防水、防腐蚀、抗老化等特点。

胶粉聚苯是以苯乙烯为原料，经过三至五道工艺加工而成。

在制造工艺中会经过处理、粘结、沉降等过程，最终形成大小不等的白色颗粒。

由于胶粉聚苯具有良好的保温性能，在当前的建筑保温领域得到了广泛应用。

目前胶粉聚苯的市场需求量大、用途广泛，是建筑保温市场上非常受欢迎的一种材料。

聚苯颗粒保温材料的应用1.内外墙保温在墙体内外的保温中，聚苯颗粒保温材料是一种很好的选择。

其它保温材料在墙面上涂进行保温时需要在涂层间夹一层保温材料，而聚苯颗粒保温材料可以直接涂在墙面上进行保温，不仅能够省下保温材料的费用，而且还能提高保温效果。

2.屋面保温屋面保温使用聚苯颗粒保温材料能够极大地降低能量消耗，节约能源，同时还可以保证屋面良好的平整性，避免因为屋面温差造成的损坏。

3.地面保温使用聚苯颗粒保温材料在地面进行保温可以有效防止地热能量外泄，从而保证室内温度稳定，节约空调用电，能够达到节能减排的效果。

4.其他应用领域除此之外，聚苯颗粒保温材料可以在各种场所进行应用，比如工业喷漆、储运冷却、水处理以及医药行业等。

胶粉聚苯的技术交底1.材料特性ZL胶粉聚苯颗粒保温材料的优势在于具有非常低的热传导系数，达到了0.03W/m*K的保温效果。

同时，其稳定性高，不会因外部环境的影响，如高温、高湿度等环境的变化而出现问题。

2.施工要求（1）表面处理在施工前需要将墙面表面进行打磨、清洁，确保在墙面上施工胶粉聚苯颗粒来增强材料的附着力。

（2）施工工具施工需要用到砂浆板刀或钢刷来将聚苯颗粒喷涂或粘贴在墙面上。

同时在施工后需要进行打磨、涂漆等修整工作来提高外观质量。

（3）施工注意事项施工过程中需要注意在墙体表面均匀涂抹，不能有堵塞现象出现，同时需要注意在湿度高的时期施工要停止。

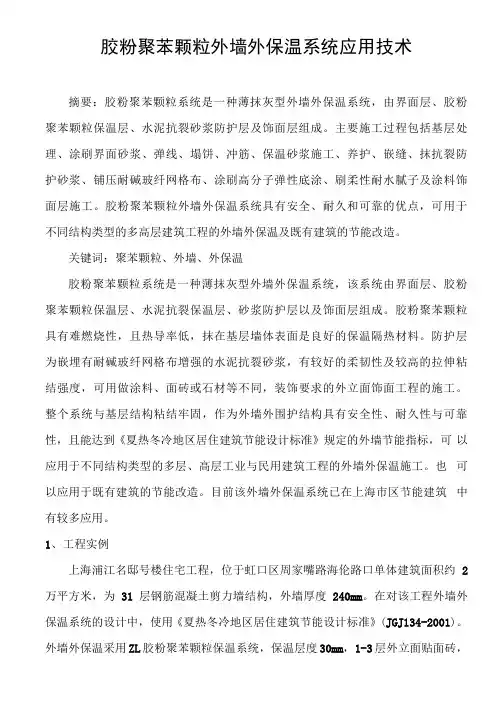

胶粉聚苯颗粒外墙外保温系统应用技术摘要：胶粉聚苯颗粒系统是一种薄抹灰型外墙外保温系统，由界面层、胶粉聚苯颗粒保温层、水泥抗裂砂浆防护层及饰面层组成。

主要施工过程包括基层处理、涂刷界面砂浆、弹线、塌饼、冲筋、保温砂浆施工、养护、嵌缝、抹抗裂防护砂浆、铺压耐碱玻纤网格布、涂刷高分子弹性底涂、刷柔性耐水腻子及涂料饰面层施工。

胶粉聚苯颗粒外墙外保温系统具有安全、耐久和可靠的优点，可用于不同结构类型的多高层建筑工程的外墙外保温及既有建筑的节能改造。

关键词：聚苯颗粒、外墙、外保温胶粉聚苯颗粒系统是一种薄抹灰型外墙外保温系统，该系统由界面层、胶粉聚苯颗粒保温层、水泥抗裂保温层、砂浆防护层以及饰面层组成。

胶粉聚苯颗粒具有难燃烧性，且热导率低，抹在基层墙体表面是良好的保温隔热材料。

防护层为嵌埋有耐碱玻纤网格布增强的水泥抗裂砂浆，有较好的柔韧性及较高的拉伸粘结强度，可用做涂料、面砖或石材等不同，装饰要求的外立面饰面工程的施工。

整个系统与基层结构粘结牢固，作为外墙外围护结构具有安全性、耐久性与可靠性，且能达到《夏热冬冷地区居住建筑节能设计标准》规定的外墙节能指标，可以应用于不同结构类型的多层、高层工业与民用建筑工程的外墙外保温施工。

也可以应用于既有建筑的节能改造。

目前该外墙外保温系统已在上海市区节能建筑中有较多应用。

1、工程实例上海浦江名邸号楼住宅工程，位于虹口区周家嘴路海伦路口单体建筑面积约 2 万平方米，为31层钢筋混凝土剪力墙结构，外墙厚度240mm。

在对该工程外墙外保温系统的设计中，使用《夏热冬冷地区居住建筑节能设计标准》(JGJ134-2001)。

外墙外保温采用ZL胶粉聚苯颗粒保温系统，保温层度30mm，1-3层外立面贴面砖，4层以上均采用涂料饰面。

整个系统具有良好的保温性，使外墙结构处于相对稳定的常温状态，减小了因基层墙体的内外温度变化所产生的变形应力。

很大程度上消除了温度裂缝，保护了主体结构，克服了外墙面常见的裂、热、渗等质量通病。

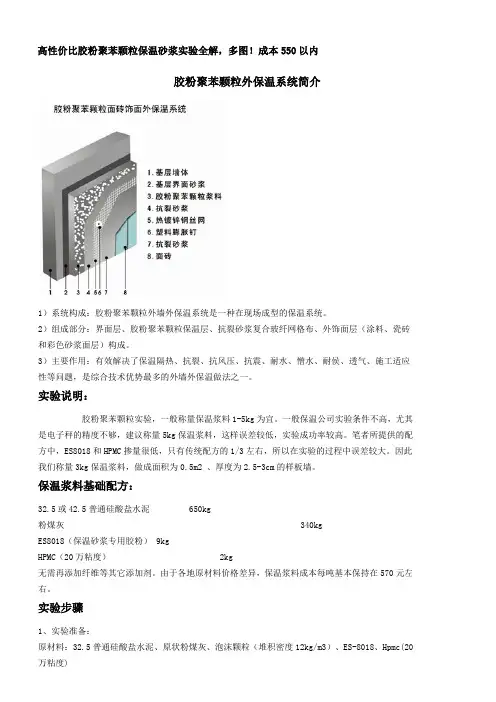

高性价比胶粉聚苯颗粒保温砂浆实验全解，多图！成本550以内胶粉聚苯颗粒外保温系统简介1）系统构成：胶粉聚苯颗粒外墙外保温系统是一种在现场成型的保温系统。

2）组成部分：界面层、胶粉聚苯颗粒保温层、抗裂砂浆复合玻纤网格布、外饰面层（涂料、瓷砖和彩色砂浆面层）构成。

3）主要作用：有效解决了保温隔热、抗裂、抗风压、抗震、耐水、憎水、耐侯、透气、施工适应性等问题，是综合技术优势最多的外墙外保温做法之一。

实验说明：胶粉聚苯颗粒实验，一般称量保温浆料1-5kg为宜。

一般保温公司实验条件不高，尤其是电子秤的精度不够，建议称量5kg保温浆料，这样误差较低，实验成功率较高。

笔者所提供的配方中，ES8018和HPMC掺量很低，只有传统配方的1/3左右，所以在实验的过程中误差较大。

因此我们称量3kg保温浆料，做成面积为0.5m2 、厚度为2.5-3cm的样板墙。

保温浆料基础配方：32.5或42.5普通硅酸盐水泥 650kg粉煤灰 340kgES8018（保温砂浆专用胶粉） 9kgHPMC（20万粘度） 2kg无需再添加纤维等其它添加剂。

由于各地原材料价格差异，保温浆料成本每吨基本保持在570元左右。

实验步骤1、实验准备：原材料：32.5普通硅酸盐水泥、原状粉煤灰、泡沫颗粒（堆积密度12kg/m3）、ES-8018、Hpmc(20万粘度)实验工具：电子秤（精度0.1克）、量筒、白纸、药品铲、搅拌桶、手动搅拌机2、原料称量按照基础配方，3kg保温浆料含有：32.5水泥1950g；原状粉煤灰1020g；ES8018 27g；Hpmc 6克。

1)将白纸置于电子秤上，并去皮清零；2)将ES8018轻轻倒入在白纸上，秤取27g；3)以同样的方式取得Hpmc 6g，可选择将hpmc与ES8018在同一张白纸上称量，共计33g，可降低误差。

注意事项：由于ES8018和hpmc的掺量很低，秤取时一定要精确，称量时可用左手轻弹右手腕，慢慢抖动量取。

胶粉聚苯颗粒保温浆料面砖饰面外墙外保温施工工法前言:1胶粉聚苯颗粒外墙外保温系统是一种现场抹灰成型的无空腔外墙外保温做法。

2特点:胶粉聚苯颗粒外墙外保温系统具有良好的保温隔热性能，抗裂性能好，抗火灾能力强，抗风压性能好，适应墙面及门、窗、拐角、圈梁、柱等变化，操作方便。

材料的利用率高，基层剔补量小，节约人工费。

是一种适用范围广、技术成熟度高、施工可操作性强、施工质量易控、性价比优的外墙外保温系统。

外饰面采用面砖饰面，抗震性能好。

3 适用范围胶粉聚苯颗粒保温浆料外墙外保温工法适用于不同气候区基层墙体为钢筋混凝土、各类砌体等新建建筑的外墙外保温系统，也适用于各类既有建筑的节能改造工程。

4 工艺原理本工法保温层采用现场抹灰成型的做法，墙体基层用界面砂浆处理，使吸水率不同的材料附着力均匀一致；保温层形成一个整体，无板缝，减缓增长强度的配比及大量纤维的添入使保温层不易发生空鼓；抗裂防护层采用抗裂砂浆复合热镀锌钢丝网，由尼龙胀栓锚固于基层墙体，抗震性能好；饰面层采用的专用面砖粘结砂浆及面砖勾缝料均具有粘结力强、柔韧性好、抗裂防水效果好。

系统各构造层材料柔韧性匹配，热应力释放充分。

5 工艺流程及操作要点5.1 施工工艺流图1 胶粉聚苯颗粒保温浆料面砖饰面外墙外保温施工流程基层处理↓用胶粉聚苯颗粒浆料抹灰饼、冲筋20~30mm↓抹胶粉聚苯颗粒浆料，每遍10~15mm，共二遍3d后挂镀锌钢丝网，用铅丝绑牢，固定尼龙锚栓配抗裂砂浆抹第一遍抗裂砂浆压入钢丝网,3~5mm第二遍抗裂砂浆或界面剂配面砖粘结剂5d后粘贴面砖并勾缝5.2 操作要点5.2.1 施工准备（1）基层墙体应符合《混凝土结构工程施工质量验收规范》（GB 50204-2002）和《砌体工程施工质量验收规范》（GB 50203-2002）及相应基层墙体质量验收规范的要求，保温施工前应会同相关部门做好结构验收的确认。

如基层墙体偏差过大，则应抹砂浆找平。

（2）房屋各大角的控制钢垂线安装完毕。

胶粉聚苯颗粒外墙外保温体系胶粉聚苯颗粒保温材料是在参考和吸收欧美等发达国家浆体保温材料及其应用技术的基础上，在多年建筑墙体保温工程应用过程中开发研制的。

能系统有效地解决保温、隔热、抗裂、耐火、憎水、耐候、透气等问题的新型墙体保温材料及技术。

胶粉聚苯颗粒外墙外保温体系特点1.1 保温、隔热节能该材料导热系数≤0.059W／(m·k)，蓄热系数0.964，因此不仅适用于严寒及寒冷地区的保温，还适用于夏热冬冷地区的保温隔热及夏热冬暖地区的隔热1.2 抗裂性能各构造层满足允许变形与限制变形相统一的原则，各层材料的性能满足随时分散和消解变形应力，各层弹性模量变化指标相匹配逐层渐变，外层的柔韧变形量高于内层的变形量，从而使得保温体系能够有效地吸收和消纳热应力变形，解决了保温面层易出现有害裂缝的技术难题。

1.3 防火性能经检测，胶粉聚苯颗粒保温体系的火反应性与岩棉外保温体系相当，在明火状态下不会产生有毒烟雾，无次生烟尘灾害，而且材料的强度和体积也不会损失降低过多，满足外保温防火要求。

1.4 耐候性根据大型耐候性试验（试验由“高温一降雨循环”80次和“热一冷循环”20次组成）表明：胶粉聚苯颗粒保温体系满足相关耐候性标准要求及国内现行相关标准要求。

1.5 施工适应性施工不受墙面外形的限制，在基层结构复杂与基层平整度不良的情况下，均可直接施工，能够有效地对局部偏差实施找平纠正。

1.6 抗风性能胶粉聚苯颗粒外墙外保温体系无空腔，在抗风压性能方面具有突出的优势。

1.7 抗震性能胶粉聚苯颗粒保温浆料与建筑物墙具有很好的粘结能力，其柔性构造能够缓解地震力对面层的冲击力，而且专用面砖粘合剂的弹性设定值也相当适宜，抗震性能优良，可以确保面砖不开裂、不脱落。

1.8 饰面胶粉聚苯颗粒外墙外保温体系的外墙饰面层不仅可用涂料装饰，而且可用粘贴面砖、干挂石材等装饰，实现了饰面装饰方式多样化，可满足不同层次的要求。

1.9 节材与环保胶粉聚苯颗粒保温材料总体积的80％是利用回收的聚苯乙烯等废弃物制成，其中粉煤灰材料占保温层总重量的1／3，真正实现了建筑节材，在建造新型建筑的同时净化了环境，是一种良好的生态绿色建材，经济效益、针会效益俱佳。
