下载文档原格式
胶粉聚苯颗粒保温砂浆楼地面施工工法胶粉聚苯颗粒保温砂浆楼地面施工工法一、前言胶粉聚苯颗粒保温砂浆是一种常用于楼地面保温施工的材料，其具有良好的保温性能和施工性能。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，旨在为读者提供具体而实用的指导。
二、工法特点胶粉聚苯颗粒保温砂浆楼地面施工工法具有如下特点：1. 保温性能优异：胶粉聚苯颗粒保温砂浆具有较低的导热系数，能够有效隔热，提高楼地面的保温效果。
2.施工方便快捷：胶粉聚苯颗粒保温砂浆适合现场施工，操作简单，施工速度快，可以提高工程进度。
3. 建筑物负荷轻：胶粉聚苯颗粒保温砂浆聚合物材料密度轻，不增加施工荷载，对建筑物结构影响小。
4. 耐久性好：胶粉聚苯颗粒保温砂浆具有良好的抗温、抗潮、抗老化性能，使用寿命长。
5. 环保性良好：胶粉聚苯颗粒保温砂浆不含有毒物质，符合环保要求。
三、适应范围胶粉聚苯颗粒保温砂浆适用于各类楼面保温施工，特别适用于地暖系统楼地面的保温。
四、工艺原理胶粉聚苯颗粒保温砂浆施工工法的基本原理是通过聚苯颗粒的保温特性，以及胶粉的黏结作用，将保温层均匀地附着在楼地面上，形成保温层，从而达到保温效果。
具体工艺包括准备施工材料、清理基层、涂抹底层砂浆、贴附胶粉聚苯颗粒保温板、涂抹面层砂浆等。
五、施工工艺 1. 材料准备：准备胶粉聚苯颗粒保温砂浆、胶粉聚苯颗粒保温板、水泥、沙子等施工材料。
2. 清理基层：对楼地面进行清理，去除杂物、灰尘等，确保基层平整坚实。
3. 涂抹底层砂浆：将底层砂浆涂抹在清理后的楼地面上，厚度约为10mm。
4. 贴附保温板：将胶粉聚苯颗粒保温板贴附在底层砂浆上，保持板与板之间的接缝为3-5mm。
5. 涂抹面层砂浆：在胶粉聚苯颗粒保温板上涂抹面层砂浆，厚度应符合设计要求。
6. 表面处理：对涂抹好的面层砂浆进行润湿、抹光处理，确保表面平整光滑。
7. 养护：施工完成后进行养护，保持施工区域湿润，确保胶粉聚苯颗粒保温砂浆的固化。
聚苯颗粒保温砂浆施工方案1. 引言聚苯颗粒保温砂浆是一种采用聚苯颗粒为主要原料的保温材料，具有良好的保温效果和施工性能。
本文档旨在介绍聚苯颗粒保温砂浆的施工方案，包括施工准备、施工工艺和施工注意事项等内容。
2. 施工准备在进行聚苯颗粒保温砂浆施工前，需要做好以下准备工作：•确定施工区域：根据设计要求和施工图纸确定施工区域范围，并进行标示。
•准备材料和工具：准备好所需的聚苯颗粒保温砂浆、胶水、刮板、抹刀、水平仪等施工工具和材料。
•检查基层：检查基层的平整度和平整度，确保基层质量符合要求。
•清洁基层：清除基层上的灰尘、油污等杂物，保证基层表面清洁。
•湿润基层：在施工前，用清水将基层湿润，提高砂浆的粘结性能。
3. 施工工艺聚苯颗粒保温砂浆施工的基本工艺如下：3.1 基层处理在进行聚苯颗粒保温砂浆施工前，需要对基层进行处理，确保基层平整、坚固和干燥。
具体步骤如下：1.清洁基层：使用刷子、水平仪等工具清除基层上的杂物和尘土。
2.补平基层：对基层上的凹陷、开裂等进行修补，使其平整坚实。
3.阳角处理：对阳角部位进行加强处理，增加保温砂浆的粘结强度。
4.处理基层裂缝：对基层上的裂缝进行处理，填补裂缝并使其与基层粘结牢固。
3.2 聚苯颗粒保温砂浆施工在进行聚苯颗粒保温砂浆施工前，需要按照以下步骤进行：1.搅拌砂浆：将聚苯颗粒保温砂浆和胶水按照一定比例混合，搅拌均匀。
2.粘贴网格布：在基层上涂抹一层砂浆，并将网格布粘贴在上面，使其与砂浆粘结牢固。
3.整体涂抹保温砂浆：在网格布上涂抹一层保温砂浆，厚度一般为5-10mm。
4.压实保温砂浆：用刮板或抹刀压实涂抹的保温砂浆，使其与基层和网格布粘结紧密。
5.二次涂抹保温砂浆：在第一层保温砂浆干燥后，涂抹第二层保温砂浆，厚度约为10-15mm。
6.平整表面：用抹刀将保温砂浆表面抹平，使其平整度符合要求。
3.3 后期处理在施工完成后，还需要进行以下后期处理工作：1.养护保温砂浆：施工完成后，保持施工区域干燥、通风，确保保温砂浆充分固化。
胶粉聚苯颗粒保温浆料外墙外保温施工方法1.材料准备首先需要准备好施工所需的材料，包括胶粉聚苯颗粒保温浆料、外墙保温网、基层处理材料、粘结剂等。
2.基层处理在进行胶粉聚苯颗粒保温浆料施工前，需要对墙面进行处理。
首先清理墙面上的灰尘、油污等杂物，确保墙面干净。
然后对墙面进行打磨，使其表面粗糙，增加与保温层的附着力。
最后，在墙面上涂抹基层处理材料，均匀覆盖整个墙面。
3.固定保温网在基层处理材料还没有干透之前，将外墙保温网铺贴在墙面上。
保温网的铺贴需要从底部开始，逐步向上铺贴，保证网格之间的重叠部分不低于10厘米。
同时，在窗户四周和墙角处要做好折角处理，确保保温网牢固。
4.涂抹胶粉聚苯颗粒保温浆料等到基层处理材料和保温网都干透后，开始涂抹胶粉聚苯颗粒保温浆料。
首先，根据施工需要将浆料倒入水槽中，加入适量的清水搅拌均匀。
然后用刮板将浆料均匀地涂抹在保温网上，厚度一般为2-3毫米。
涂抹时要注意保持均匀的厚度，确保整个墙面保温层的一致性。
5.保温层处理涂抹完胶粉聚苯颗粒保温浆料后，要进行保温层的处理。
首先利用刮板将保温层表面进行打磨，以提高保温层的平整度。
然后可以在保温层表面进行纹理处理，增加外墙的美观性。
最后根据施工要求进行保温层的防水处理，以确保墙体的防水性能。
6.保温层的养护保温层施工完成后，需要进行一定的养护。
首先要保持施工现场的通风和湿润环境，以避免保温层过快脱水。
其次，在保温层表面覆盖一层湿润的塑料薄膜，定期进行湿润保持，以提高保温层的强度和稳定性。
最后要避免在保温层施工完成后过早进行其他施工操作，以免损坏保温层。
以上是胶粉聚苯颗粒保温浆料外墙外保温施工的基本方法。
在实际施工中，还需根据具体条件和要求进行合理调整和操作，确保施工质量和效果。
胶粉聚苯颗粒施工方案
胶粉聚苯颗粒是一种常见的建筑保温材料，其施工方案主要包括以下几个步骤：
1. 材料准备：准备胶粉聚苯颗粒、胶粉聚苯颗粒粘合剂、施工工具（喷涂机、尺子、刷子等），并确保材料质量合格。
2. 基层处理：确保墙体表面干净、平整，光滑度在规定范围内，无明显凹凸。
3. 底涂处理：使用胶粉聚苯颗粒粘合剂进行底涂处理。
将胶粉聚苯颗粒粘合剂均匀喷涂在墙面上，并利用刷子将其均匀推开，以使其与基层粘合。
4. 施工操作：将胶粉聚苯颗粒均匀喷涂在墙面上，一般厚度为3-5cm。
喷涂时应注意控制胶粉聚苯颗粒的厚度和均匀性，避
免出现过厚或不均匀的情况。
5. 压实处理：在施工完毕后，用专用的压紧工具对胶粉聚苯颗粒进行压实，使其与基层更牢固地粘合在一起，提高保温效果。
6. 后续处理：待胶粉聚苯颗粒施工完成后，可以根据需求进行表面处理，如喷涂保护涂料、装饰面层等。
总结起来，胶粉聚苯颗粒施工方案包括材料准备、基层处理、底涂处理、施工操作、压实处理和后续处理等步骤。
在施工过
程中，需要严格控制材料质量、注意施工的均匀性和厚度，并进行压实处理，以确保施工质量和保温效果。
胶粉聚苯颗粒外墙保温施工方案
1.施工准备
首先，施工前需要清理外墙表面的尘土和污垢，确保胶粉聚苯颗粒能够与外墙表面充分接触。
同时，检查外墙是否有裂缝或其他损坏，必要时进行修补。
2.设置基准线
在施工前，根据设计要求确定水平线和垂直线，并在外墙上标出基准线，以确保施工的准确性。
3.胶粉聚苯颗粒涂抹
将胶粉聚苯颗粒与适量的粘结剂混合均匀，然后使用刮板将混合物涂抹在外墙表面。
在涂抹过程中，要注意控制涂层的厚度和均匀性，以确保保温效果。
4.胶粉聚苯颗粒固化
待胶粉聚苯颗粒涂抹完成后，需要等待一段时间，使其充分固化。
具体时间根据胶粉聚苯颗粒的制造商指导而定，通常需要几天时间。
5.表面处理
固化后的胶粉聚苯颗粒表面可能有不平整或粗糙的情况，需要经过表面处理。
一种常见的方法是使用砂浆或涂料进行整平和涂覆，以提高外墙的美观性和耐久性。
6.安装保温层
在表面处理完成后，可以安装保温层，以进一步提高外墙的保温性能。
常见的保温材料包括聚氨酯泡沫板、聚苯板等，根据设计要求选择合适的
材料进行安装。
7.防水处理
最后，根据需要进行防水处理，以确保外墙在雨水浸泡或其他湿润环
境下能够保持良好的保温效果和耐久性。
常见的防水处理方法包括涂刷防
水涂料或安装防水膜等。
胶粉聚苯颗粒保温砂浆施工方案
1.1工程概况
本施工方案涉及聚苯颗粒做保温砂浆的施工，该工程主要采用聚苯颗粒加胶水、粉料、砂浆搅拌混合而成，并进行保温处理的施工技术，主要用于室外和屋顶等建筑物的外墙表面保温和装饰。
1.2材料及设备
(1)主要材料
聚苯颗粒：聚苯颗粒是可以用于保温工程的有机绝缘料，耐老化、抗热衰减等性能良好，抗压强度可达2MPa，是一种高效率、安全可靠的保温材料。
(2)辅助材料
水泥：一般采用42.5R，内掺防水剂，可改善水泥灰浆的细腻度、防水性能、延展程度等；
砂子：一般采用砂子，细度满足要求，暴露度和砂子重量比均符合要求；
胶水：一般采用环氧底漆胶水，性能稳定，施工顺畅，黏结力强；
(3)施工设备
电动搅拌机：用于搅拌保温层砂浆；
电动打磨机：用于将保温层表面打磨平整；
喷淋机：用于砂浆喷淋；
电动振动器：用于砂浆的振平；
风淋机：带有风机，用于屋顶砂浆保温层的喷淋；压力泵：用于墙面保温层的喷淋。
1.3工艺流程。
胶粉聚苯颗粒外墙外保温施工方案胶粉聚苯颗粒外墙外保温施工方案是一种常用的外墙保温材料，并被广泛应用于建筑行业。
它采用胶粉聚苯颗粒作为保温材料，具有良好的保温、隔热、防火和防水性能。
下面是一个关于胶粉聚苯颗粒外墙外保温施工方案的详细介绍。
一、施工材料准备1.胶粉聚苯颗粒：胶粉聚苯颗粒是主要的保温材料，要选择质量好、密度适中的颗粒；2.外保温胶粉：外保温胶粉是用来固定胶粉聚苯颗粒和墙体的，要选择粘结力强、耐水性好的胶粉；3.钢丝网：钢丝网的作用是增强整个保温层的牢固度；4.防水层材料：防水层材料可选用防水涂料、防水胶等，以增加外墙的防水性能；5.外墙涂料：用于保护保温层，提高建筑外观的美观度。
二、施工步骤1.墙体处理：首先，需要对墙体进行处理，清除表面的浮灰、油漆和其他污物，确保墙体表面平整干净；2.涂胶：在墙体表面均匀涂刷外保温胶粉，以提供胶粉聚苯颗粒的粘结面；3.粘贴钢丝网：将钢丝网铺贴在外保温胶粉上，用钢丝将钢丝网固定在墙面；4.绿豆粘贴：将胶粉聚苯颗粒平均撒在钢丝网上，并用抹子均匀揉搓，使胶粉聚苯颗粒与钢丝网粘结在一起；5.主副钢丝网夹层固定：在胶粉聚苯颗粒表面撒上一层胶粉，并按规定距离放置一层主副钢丝网，然后再撒一层胶粉覆盖，形成夹层固定结构；6.整体涂抹：最后，用外保温胶粉将整个外墙表面平整涂抹，以固定胶粉聚苯颗粒，形成保温层；7.防水处理：待保温层完全固定后，再进行防水处理，采用涂刷防水涂料或喷涂防水胶等方法，以提高建筑的防水性能；8.饰面层施工：最后，进行外墙涂料施工，以提高建筑的外观美观度。
三、施工注意事项1.保温施工过程中，应注意安全，穿戴好防护装备，避免呼吸胶粉粉尘；2.确保施工环境通风良好，以免长时间暴露在胶粉聚苯颗粒的粉尘中造成危害；3.施工中要注意施工层数，保温层的厚度应符合设计要求；4.夹层固定结构要按照规定的距离和要求进行设置，以确保保温层的牢固性；5.施工完成后的保温层要及时进行防水处理，以增强外墙的防水性能；6.外墙涂料的选择要符合建筑设计的要求和环境特点，同时注意施工时的温度和湿度，以保证涂料的质量。
胶粉聚苯颗粒保温施工方案胶粉聚苯颗粒保温施工方案一、胶粉聚苯颗粒保温材料介绍胶粉聚苯颗粒是一种新型的环保节能建材，它由聚苯颗粒和专用胶粉按一定比例混合而成。
这种保温材料具有优良的保温性能、隔热性能和耐久性，同时还具有良好的抗压性能和防火性能。
二、胶粉聚苯颗粒保温施工方案1. 施工前准备（1）清理基层：清除基层上的杂物和浮尘，使基层干净平整。
（2）基层处理：进行找平处理，修补破损部位，确保基层平整、牢固。
2. 胶粉聚苯颗粒保温层施工（1）准备工作：将胶粉和聚苯颗粒按照一定比例混合均匀。
（2）涂胶：将胶粉均匀涂抹在基层上，形成胶粉涂层。
（3）喷撒聚苯颗粒：将预先混合好的聚苯颗粒均匀喷撒在胶粉涂层上，使其覆盖整个保温面。
（4）压实：使用专用的压实工具将聚苯颗粒压实，使其与胶粉涂层紧密粘结。
（5）修整：用刮板等工具对保温层进行修整，使其平整、光滑。
（6）养护：保温施工完成后，进行养护，防止施工材料过早干燥，影响保温效果。
三、胶粉聚苯颗粒保温施工的优势（1）保温性能好：胶粉聚苯颗粒具有较好的保温性能，能够有效减少建筑物内部的能量损失，提高建筑物的保温效果。
（2）施工简便：胶粉聚苯颗粒施工方便快捷，只需将胶粉涂抹在基层上，喷撒聚苯颗粒并压实即可，无需繁琐的施工程序。
（3）耐久性好：胶粉聚苯颗粒具有较好的耐候性和耐久性，可使用多年而不会出现老化和损坏。
（4）环保节能：胶粉聚苯颗粒材料无毒无害，不会对环境造成污染，并且具有良好的隔热性能，可有效降低建筑物的能耗。
四、胶粉聚苯颗粒保温施工应用领域胶粉聚苯颗粒保温施工适用于各种建筑物的外墙保温和屋顶保温工程，特别适合于旧建筑的保温改造。
同时，由于胶粉聚苯颗粒具有较好的防火性能，也可用于一些需要防火保温的场所。
以上就是胶粉聚苯颗粒保温施工方案的具体内容，希望能对保温工程的施工提供一定的参考。

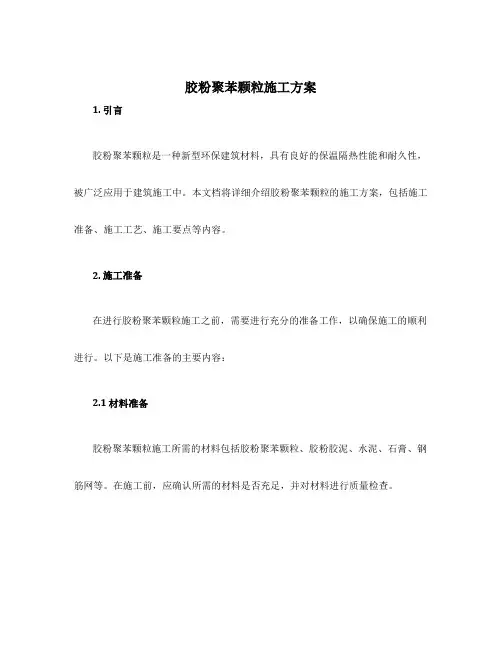

胶粉聚苯颗粒施工方案1. 引言胶粉聚苯颗粒是一种新型环保建筑材料，具有良好的保温隔热性能和耐久性，被广泛应用于建筑施工中。
本文档将详细介绍胶粉聚苯颗粒的施工方案，包括施工准备、施工工艺、施工要点等内容。
2. 施工准备在进行胶粉聚苯颗粒施工之前，需要进行充分的准备工作，以确保施工的顺利进行。
以下是施工准备的主要内容：2.1 材料准备胶粉聚苯颗粒施工所需的材料包括胶粉聚苯颗粒、胶粉胶泥、水泥、石膏、钢筋网等。
在施工前，应确认所需的材料是否充足，并对材料进行质量检查。
2.2 施工工具准备胶粉聚苯颗粒施工需要使用一些特定的工具，包括喷涂机、胶粉胶泥刮板、抹灰板等。
在施工前，应检查这些工具的完好性，并进行必要的维修或更换。
2.3 施工场地准备施工场地需要保持清洁整齐，并确保有足够的空间供施工人员操作。
同时，需要做好安全措施，如设置警示标识、搭建安全网等，以确保施工过程中的安全。
3. 施工工艺胶粉聚苯颗粒施工的基本工艺包括胶粉聚苯颗粒的喷涂、胶粉胶泥的刮涂、钢筋网的加固等。
以下将详细介绍这些工艺的具体步骤。
3.1 胶粉聚苯颗粒喷涂步骤一：基底处理在喷涂胶粉聚苯颗粒之前，需要对基底进行处理。
首先清除基底上的灰尘和油污等杂物，并修补裂缝和突出部分。
步骤二：胶粉聚苯颗粒喷涂将胶粉聚苯颗粒用喷涂机均匀地喷涂在基底上，厚度一般为5-10mm。
喷涂时要保证胶粉聚苯颗粒的均匀性和密实性。
3.2 胶粉胶泥刮涂步骤一：基底处理与胶粉聚苯颗粒喷涂一样，刮涂胶粉胶泥前需要对基底进行处理，包括清洁基底、修补裂缝等。
步骤二：胶粉胶泥刮涂将胶粉胶泥均匀地涂抹在胶粉聚苯颗粒上，厚度一般为3-5mm。
刮涂时要保证胶泥的平整和牢固。
3.3 钢筋网加固在胶粉聚苯颗粒施工中，为了提高结构的强度和稳定性，常常需要进行钢筋网的加固。
具体加固步骤包括：•将钢筋网固定在基底上，确保网格与基底之间的接触紧密；•使用钢筋网固定件将钢筋网牢固地固定在基底上，保持稳定性；•在胶粉胶泥刮涂完成后，进行二次加固，以确保钢筋网与胶泥之间的粘结牢固。

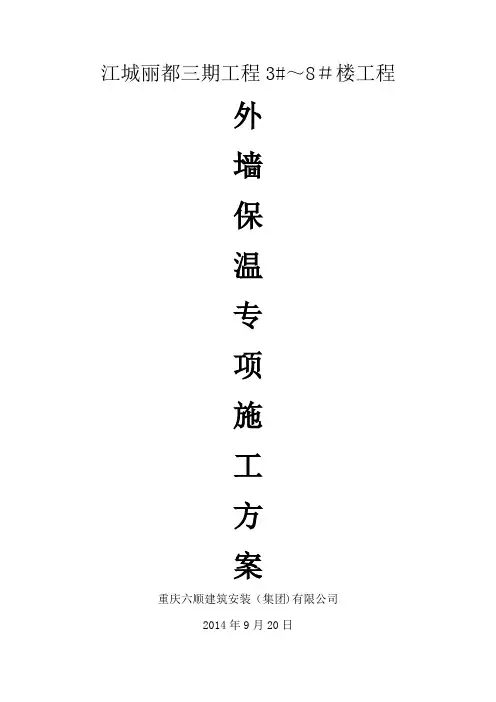

江城丽都三期工程3#～8＃楼工程外墙保温专项施工方案重庆六顺建筑安装（集团)有限公司2014年9月20日目录一、编制依据二、工程概况三、施工部署四、施工前准备工作五、外保温施工条件六、工程材料性能指标七、材料配制八、施工工艺九、聚苯颗粒外保温涂料饰面系统结构图十、施工注意事项十一、系统材料及施工质量验收十二、施工进度计划及保证措施十三、施工安全措施十四、质量保证措施十五、文明施工及成品保护一、编制依据1、初设节能批文2、《重庆市工程建设标准-居住建筑节能50％设计标准》(DBJ50-102-2010）3、《民用建筑热工设计规范》（GB 50176—93）4、《夏热冬冷地区居住建筑节能设计标准》(JGJ 134—2001 J 116—2001)5、《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106—2008）6、《建筑幕墙》（GB /T 21086—2007）7、《墙体节能建筑构造》（06J123）8、《建筑节能门窗(一）》（06J607-1）9、《重庆市居住建筑节能工程施工质量验收规程》DBJ50-069—2007二、工程概况重庆潼南县江城丽都小区位于重庆潼南县江北新城C2-5地块.由重庆民福建设工程有限公司开发建设，设计单位为：重庆卓创国际工程设计有限公司，监理单位为：重庆名威建设工程咨询有限公司，由重庆六顺建筑安装（集团）有限公司承建。
本项目由3栋11+1层的小高层住宅(局部下部一层商业)、3栋6+1层的多层住宅（局部下部一层商业），建筑面积：16000㎡，本子项异形柱结构,安全等级为二级，抗震设防烈度小于6度，结构设计合理使用年限为50年，耐火等级:二级，建筑屋面防水等级为Ⅱ级。
三、施工部署项目组织机构、项目经理、现场负责人、质检员、技术员、安全员四、施工前准备工作：1、提供施工要求及技术交底文件。
2、建筑外墙做保温层前，对墙面平整度大于10㎜的部位应全部剔除，应保证墙面基层处理全部完工并做到平整、光滑、无油污、无裂纹、无空鼓、线角顺直、整体坚实、充分干燥,以确保外保温的质量。
江城丽都三期工程3#～8#楼工程外墙保温专项施工方案重庆六顺建筑安装（集团）有限公司2014年9月20日目录一、编制依据二、工程概况三、施工部署四、施工前准备工作五、外保温施工条件六、工程材料性能指标七、材料配制八、施工工艺九、聚苯颗粒外保温涂料饰面系统结构图十、施工注意事项十一、系统材料及施工质量验收十二、施工进度计划及保证措施十三、施工安全措施十四、质量保证措施十五、文明施工及成品保护一、编制依据1、初设节能批文2、《重庆市工程建设标准-居住建筑节能50%设计标准》（DBJ50-102-2010）3、《民用建筑热工设计规范》（GB 50176-93）4、《夏热冬冷地区居住建筑节能设计标准》（JGJ 134-2001 J 116-2001)5、《建筑外门窗气密、水密、抗风压性能分级及检测方法》（GB/T 7106-2008）6、《建筑幕墙》（GB /T 21086-2007）7、《墙体节能建筑构造》（06J123）8、《建筑节能门窗（一）》（06J607-1）9、《重庆市居住建筑节能工程施工质量验收规程》DBJ50-069-2007二、工程概况重庆潼南县江城丽都小区位于重庆潼南县江北新城C2-5地块。
由重庆民福建设工程有限公司开发建设，设计单位为：重庆卓创国际工程设计有限公司，监理单位为：重庆名威建设工程咨询有限公司，由重庆六顺建筑安装（集团）有限公司承建。
本项目由3栋11+1层的小高层住宅（局部下部一层商业）、3栋6+1层的多层住宅（局部下部一层商业），建筑面积：16000㎡，本子项异形柱结构，安全等级为二级，抗震设防烈度小于6度，结构设计合理使用年限为50年，耐火等级：二级，建筑屋面防水等级为Ⅱ级。
三、施工部署项目组织机构、项目经理、现场负责人、质检员、技术员、安全员四、施工前准备工作：1、提供施工要求及技术交底文件。
2、建筑外墙做保温层前，对墙面平整度大于10㎜的部位应全部剔除，应保证墙面基层处理全部完工并做到平整、光滑、无油污、无裂纹、无空鼓、线角顺直、整体坚实、充分干燥，以确保外保温的质量。
3、外墙外保温施工过程中如有施工要求的变化应以最短的时间内出据书面洽商，以使双方及时更改减少损失。
4、由于天气异常及人工不可抗拒的因素造成工期拖延应及时给予书面确认并相应调整施工计划。
5、及时解决施工用水、电、脚手架或吊篮、库房等必要条件。
6、对已施工完成的部分及时分层验收。
7、协调各工种间的工序搭接,严防交差污染以保证外墙面的整体形象。
8、强制式砂浆搅拌机、垂直运输机械、水平运输手推车、手提式搅拌器、水桶、剪刀、滚刷、铁锹、扫帚、手锤、壁纸刀等；常用的检测工具：经纬仪及放线工具、托线板、方尺、探针、钢尺等。
五、外保温施工条件：1、基层墙体应符合《混凝土结构工程施工质量验收规范》（GB50204-2002）和《砌体工程施工质量验收规范》（GB50203-2002）的要求。
完成雨水管卡、设备洞口管道的安装，安装时要考虑保温层的厚度，并将洞口四周用水泥砂浆抹平，所有的墙面需干燥。
2、墙面基层处理完毕，墙面应清理干净，清洗油渍、清扫浮灰等；旧墙面松动、风华部分应剔除干净；墙表面凸起物大于或等于10mm应剔除。
并符合设计工艺要求，按抹灰面标准验收，满足施工要求，完成雨水管卡、设备洞口管道的安装，并将洞口四周用水泥砂浆抹平，所有的墙面需干燥，与总承包方办理验收交接手续。
3、双排架子或活动吊篮，要符合国家安全规范要求，外架排木距墙面≥20cm。
4、要求现场提供有380伏、220伏电源。
5、搭设搅拌棚，所有材料必须在搅拌棚内机械搅拌，防止聚苯颗粒飞散，影响现场文明施工。
对露天存放的砂石料用苫布或细目安全网覆盖。
6、聚苯颗粒轻骨料应有好的保护防止包装的破坏。
7、对在楼及搅拌棚周围露天存放的砂石料，用苫布或细目安全网覆盖。
8、对门框在小推车的高度内，包裹铁皮，防止门框破坏。
9、操作地点环境和基底温度不低于5℃，风力不大于5级，雨天不得施工。
六、材料指标及存运条件1、界面剂主要技术指标：应符合《建筑用界面处理剂应用技术规程》（DBJ/T01－40－1998）规定要求。
项目单位指标外观--乳白色均匀液体界面砂浆压剪粘接强度原强度 MPa≥0.70耐水MPa≥0.50耐冻融MPa≥0.50注：界面砂浆的配制按界面剂：中细砂：水泥按1：1：1重量比用手提搅拌器搅拌均匀。
存运要求：5～30℃条件下贮存，贮存期为6个月，防晒。
按非危险品办理运输。
2、聚苯颗粒轻骨料主要技术性能：项目单位指标堆积密度 kg/m 250粒度mm0.5～5存运条件：严禁烟火。
聚苯颗粒包装应放置在阴凉处，防止曝晒和雨淋。
运输：防止划损包装。
交付时注意与保温胶粉料配套清点。
3、保温胶粉料主要技术性能项目单位指标初凝时间h≥4终凝时间h≤12安定性-合格拉伸粘结强度MPa≥0.6（常温28d）存运条件：通风干燥条件下贮存6个月。
运输：可按非危险品办理。
交付时注意与聚苯颗粒轻骨料配套清点。
4、胶粉聚苯颗粒浆料主要技术性能项目单位指标湿表观密度 Kg/m3≤420干表观密度 Kg/m3180-250导热系数 W/M.K≤0.059蓄热系数 W/M2.K≤0.95燃烧性能为B1级抗压强度kPa≥200压剪粘结强度kPa≥50线性收缩率－≤0.3％软化系数－≥0.75、抗裂砂浆主要技术性能指标项目单位指标压折比－≤3.0可操作时间h≥1.5与水泥砂浆拉伸粘结强度原强度MPa≥0.7耐水MPa≥0.5可操作时间内MPa≥0.7存运条件：5～30℃条件下贮存，贮存期6个月。
防晒。
可按非危险品办理运输。
6、镀锌钢丝网的技术要求项目单位指标工艺--镀锌电焊网丝径mm0.9±0.04网孔大小mm18×18焊点抗拉力 N>65镀锌层质量g/m2≥1227、网格布的主要性能指标：项目单位指标拉伸断裂强力N/50mm1573来碱性53.1碱金属氧化物含量11.95%8、水泥强度等级32.5普通硅酸盐水泥，水泥性能存运符合《硅酸盐水泥、普通硅酸盐水泥》（GB175-99）的要求。
9、中砂应符合《普通混凝土砂质量标准及检验方法》（JGJ-92）细度模数的规定，含泥量少于3%。
七、材料配制1、建筑用界面处理砂浆的配制：界面剂：中细砂：水泥按1：1：1重量比用砂浆搅拌机或手提搅拌器搅拌，先加入1份界面剂与1份中细砂搅拌均匀后再加入水泥搅拌均匀。
2、胶粉聚苯颗粒保温浆料的配制：先开机，将35-40kg水倒入砂浆搅拌机内，然后倒入一袋25kg胶粉料搅拌3-5min后，再倒入一袋200L聚苯颗粒继续搅拌3min，搅拌均匀后倒出。
该浆料应随搅随用，在4h内用完，严禁人工搅拌。
3、抗裂砂浆的配制：抗裂砂浆干粉料：水按10：3重量比用砂浆搅拌机或手提搅拌器搅拌，抗裂砂浆一次配好后，使用过程中不得任意加水，应在2h内用完。
4、保温墙面砖专用粘粘砂浆的配制：保温墙面砖专用粘结砂浆配合比为:面砖粘结干粉料：水=10：2～2.2重量比手提搅拌器搅拌，抗裂砂浆一次配好后，使用过程中不得任意加水，应在2h内用完。
八、施工工艺流程及要点（一）施工工艺流程（二）1、基层处理墙面应清理干净，清洗油渍、清扫浮灰等；旧墙面松动、风化部分应剔除干净。
墙表面凸起物大于或等于10mm 时应剔除。
2、界面拉毛为保证界面砂浆施工的适宜性，在施工时控制水泥与砂子的比为1：1，合理调整界面剂用量以达到适宜的稀稠度。
拉毛不宜太厚，但必须保证所有的砼墙面都做到毛面处理。
3、吊垂直、套方、弹控制线、做饼、冲筋、做口根据保温设计厚度，在顶部墙面大角处固定钢线，吊垂直。
根据垂直控制通线做垂直方向灰饼，再根据两垂直方向灰饼之间的通线，做墙面保温层厚度灰饼，每灰饼之间的距离（横、竖、斜向）不超过2m 。
灰饼可用保温浆料做，也可用废聚苯板裁成3cm×3cm 小块粘贴。
4、抹保温浆料需设专人专职进行保温浆料及抗裂砂浆的搅拌，以保证搅拌时间和配合比的准确。
保温层浆料应在4h 内用完。
胶粉聚苯颗粒保温层每次抹灰厚度最适宜一般在20mm 左右。
每遍间隔24小时，施工温度偏低时，间隔时间可延长。
施工宜自上而下，最后一遍聚苯颗粒浆料施工时应达到贴饼、冲筋的厚度，并用大杠搓平，使墙面平整度达到要求。
5、固定、铺贴耐碱网格布网格布应自上而下沿外墙一圈一圈铺设。
拉直绷平，并将弯曲的一面朝里，用抹平抹子由中间向上、下两边将网格抹平，使其紧贴底层抗裂砂浆。
网格布的搭接宽度不得小于65mm，网格布不应皱褶、空鼓、翘边，网格布不得外露。
6、在洞口等处应沿45°方向增贴一道加强网（200×300mm）。
翻包网宽100mm。
7、抹抗裂砂浆抗裂砂浆抹灰，在网格布抹抗裂砂浆面层用木抹子搓毛，为下一层的连接提供相应的界面。
在四角网抹抗裂砂浆应适当增加稠度，砂子可采用稍粗些的，抹时要求上杠找平最后可用木抹子搓平，一直达到设计强度时（大约7天）进行下道工序，但必须经过有关方面对基层的验收。
九、聚苯颗粒外保温涂料饰面系统结构图十、施工注意事项1、基层处理。
要求墙面清洗干净，无浮土，无油渍、空鼓及松动，风化部分剔掉，界面拉毛均匀，粘接牢靠。
2、胶粉聚苯颗粒浆料每遍的厚度控制（不大于20mm）与平整度控制。
要求达到设计厚度，无空鼓、无开裂、无脱落，墙面平整，阴阳角、门窗洞口垂直、方正。
3、抗裂砂浆的厚度控制。
抗裂砂浆层厚度为8～10mm，墙面无明显接茬、无明显抹痕，墙面平整，门窗洞口、阴阳角垂直、方正。
十一、系统材料及施工质量验收1、外墙外保温施工所用材料、半成品和成品应符合国家和地方有关标准、规程要求，并应提供产品合格证和出厂检测报告。
其现场见证取样复检项目应符合下表的要求。
外墙外保温（胶粉聚苯颗粒浆料）系统主要材料现场抽样复检项目2、外墙外保温工程施工质量应在完工后按《建筑节能工程施工质量验收规范》（GB50411－2007）的有关规定进行专项验收。
3、保温层厚度必须符合设计要求，平均厚度不允许负偏差。
4、保温层与墙体以及各构造层之间必须粘结牢固，无脱层、空鼓及裂缝。
5、玻纤网格布铺压严实，不得有空鼓、摺皱、翘曲、外露等现象，搭接长度必须符合规定要求。
热镀锌电焊网铺设、锚固平整，锚栓数量、锚固位置符合要求。
6、外墙饰面层施工质量应符合《建筑装饰装修工程施工质量验收规范》(GB 50210-2001)及《外墙饰面砖工程施工及验收规程》(JGJ126-2000) 的规定。
7、外保温墙面层的允许偏差和检验方法符合下表和规定。
外保温墙面层允许偏差和检验方法十二、施工进度计划及保证措施（一）、施工进度计划表施工进度计划按照已上报的潼南学府阳光工程进度计划，每月25日上报下月施工进度计划，根据实际情况适当调整，以当月进度计划为准；（二）、完成进度计划保证措施1.选用专业技术人员，利用专业施工队，以最熟练、最直接的方法和合理的工价做到最佳效果；2.加强施工组织和协调；3.为工人提供良好的住宿伙食条件；4.工衣、工鞋等统一免费提供，提高工人各种福利；5.提供数量充足、性能完备的施工机器给予工人发挥技术水平的最大空间；6.对进场的施工人员进行严格的资格审查；7.对现场的专业施工队作业人员实行动态管理，不允许其擅自扩充或随意抽调，确保施工队伍的素质和人员的相对稳定。
