外墙抹聚苯颗粒保温砂浆技术交底

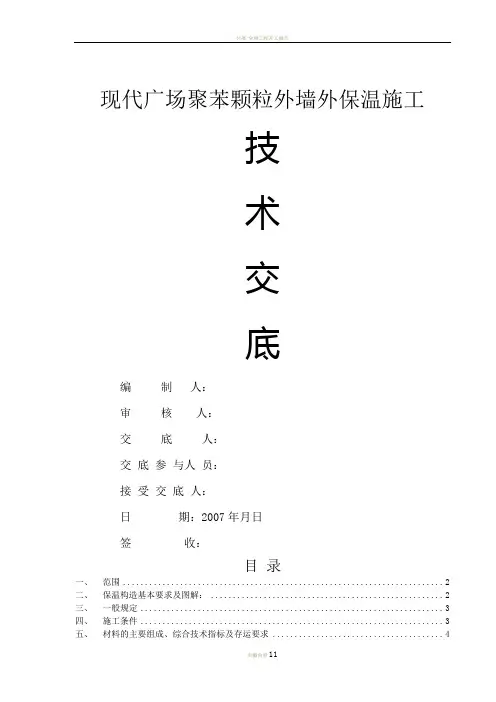

现代广场聚苯颗粒外墙外保温施工技术交底编制人：审核人：交底人：交底参与人员：接受交底人：日期：2007年月日签收：目录一、范围 (2)二、保温构造基本要求及图解： (2)三、一般规定 (3)四、施工条件 (3)五、材料的主要组成、综合技术指标及存运要求 (4)六、施工准备： (6)七、系统施工工艺流程 (6)八、外层保温系统各构造层的养护 (10)九、质量验收标准 (10)十、成品保护 (11)十一、易出现的问题及措施 (11)现代广场聚苯颗粒外墙外保温施工技术交底一、范围本施工技术交底适用于保温层由胶粉聚苯颗粒浆料构成，外墙外保温涂料饰面施工过程控制，外墙保温层厚度按设计厚度要求施工。

二、保温构造基本要求及图解：依据工程设计要求，选用04J006重庆地方标准图集《外墙保温隔热建筑构造图集（一）》的第15页的1或2大样，1大样适用于涂料外墙面，2大样适用于面砖外墙面。

1.涂料外墙面的外保温的构造做法从里到外为：①、基层墙体：混凝土或砖；②、结构平整度偏差超过30mm的，挂钢丝网，刷1:0.4水泥浆(加适量建筑胶)后立即抹20厚1:2.5水泥砂浆找平层（由我方提供材料，外墙外保温工班施工）；③、界面砂浆（平均厚度）2mm（最不利点厚度不小于1.7㎜）；④、聚苯颗粒保温层（平均厚度）30㎜，分二次抹；⑤、在聚苯颗粒浆料保温层抹第一遍抗裂砂浆，将普通网格布压入第一遍抗裂砂浆，再抹第二遍抹抗裂砂浆，又将第二层普通网格布压入第二遍抗裂砂浆，最后抹第三遍抹抗裂砂浆；（以上③到⑤由外墙外保温工班包工包料施工）⑥、弹性底涂，柔性腻子两道，然后用1号砂纸打磨；⑦、立邦抗碱封闭底漆、第二遍面漆、第三遍面漆（以上⑥、⑦由外墙涂料工班包工包料施工）。

2.面砖外墙面的外保温的构造做法从里到外为（本工程主要适用于入户花园的外墙）：①到③同涂料外墙面；④、聚苯颗粒保温层（平均厚度）20㎜，一次成型；⑤、挂φ0.9网孔12.7x12.7热镀锌钢丝网，用塑料锚栓双向锚固，双向间距500mm，梅花型设置；抹聚合物水泥抗裂砂浆平均厚度6㎜（以上除②外由我方提供材料，其他的③到⑤由外墙涂料工班包工包料施工）；⑥、8~10㎜的面砖粘结砂浆；⑦、面砖（以上⑥、⑦由装修工班施工）。

技术交底记录
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制
技术交底记录
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制
山东省建设工程质量监督总站监制
山东省建设工程质量监督总站监制
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制
山东省建设工程质量监督总站监制
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制
注：本记录一式两份，一份交底单位存，一份接受交底单位存。

山东省建设工程质量监督总站监制。

滨湖明珠住宅小区10#住宅楼工程外墙保温工程1.范围本工艺标准适用于本工程外墙保温-胶粉聚苯颗粒保温施工。

2.施工条件2.1材料及机具准备2.1.1材料准备2.1.1.1保温专用胶粉：保温专用胶粉是一种聚合物干混料，在现场与聚苯颗粒加水混合成为聚合物保温砂浆，用于保温层。

其主要技术性能指标应符合设计及相关要求。

2.1.1.2聚苯板颗粒：为外墙外保温聚苯颗粒砂浆保温做法中的轻骨料，主要作用为保温材料。

其主要技术性能指标应符合设计及相关要求。

2.1.1.3耐碱玻纤网格布：耐碱玻纤网格布应用于抹面砂浆中，不仅能增强抹面砂浆强度，还能阻止裂纹生长，达到防裂的目的。

其主要技术性能指标应符合设计及相关要求。

2.1.1.4面层抗裂砂浆：面层抗裂砂浆由抗裂专用胶和干混料混合搅拌组成，配以镀锌钢丝网形成耐水、抗裂的保护层。

其主要技术性能指标应符合设计及相关要求。

2.1.2主要施工工具准备抹子、砂纸、2m靠尺、弹线墨盒、壁纸刀、铲刀、阴阳角抿子、电动搅拌机、角磨机等。

3.作业条件3.1基层墙体的质量必须符合相关质量验收规范和标准要求，主体结构已验收，并办理四方验收手续。

3.2脚手架和外用电梯安装完毕并通过验收。

3.3外阳台部位电器暗管，接线盒安装完毕，外墙雨水管卡预埋完毕。

3.4胶粉聚苯颗粒正常施工温度5℃以上，风力超过5级或中雨以上天气不得施工。

施工完毕后应防止阳光直晒。

4.施工工艺4.1工艺流程基层处理→测量放线、挂基准线等→抹第一遍聚苯颗粒保温浆料→抹第二遍聚苯颗粒保温浆料→制作分格线等→抹第一遍聚合物抗裂砂浆（压入耐碱玻纤网格布）→抹第二遍聚合物抗裂砂浆→涂刷高分子乳液防水弹性底层涂料→抹柔性耐水腻子→涂料饰面层。

4.2施工要点4.2.1基层处理：基层墙体表面不得有油污、脱模剂、浮尘等污染物，墙面不平整处可用角磨机打磨，松动或风化的部分可用水泥砂浆填实后找平。

空心砖墙在施工前应浇水湿润，施工时表面呈阴干状态；混凝土墙面需进行界面处理，用滚刷将墙面用事先拌制好的界面砂浆均匀涂刷，经检验合格后方可进第1页，共5页滨湖明珠住宅小区10#住宅楼工程外墙保温工程行保温层施工。

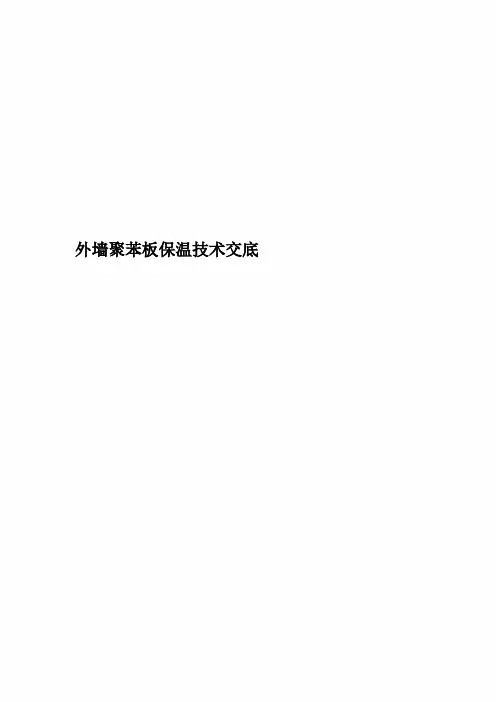

外墙聚苯板保温技术交底技 术 交 底 记 录表C2-1 编号2017-002 工 程 名 河北省老年商交底日施工单位 河北中为建筑分项工外墙聚苯保交底提要 1#、5#、6#楼、商业粘贴聚苯保温板交底内容：技术总工 周保奎分管负责人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

一、施工准备1.1材料要求：1.1.1保温55mm （东西山墙）\70mm （飘窗）等厚，具体位置详图纸说明。

1.1.2聚合物砂浆胶粘剂（与聚苯板配套产品），可操作时间≥2小时。

1.1.3聚合物抗裂砂浆：可操作时间≥2小时。

1.1.4塑料玻纤网格布。

1.1.5机械锚固件：不锈钢螺钉、塑料套管、圆盘。

所有材料均应符合《外墙外保温施工技术规程（聚苯板玻纤网格布聚合物砂浆做法）》(DBJ/J01-38-2002)的要求。

1.2施工机具、电动搅拌器、电动打磨机、铁锹、壁纸刀、剪刀、钢丝刷、钢丝、扫帚、棕刷、开刀、墨斗、抹子、压子、托线板、2m 靠尺。

1.3作业条件：1.3.1操作地点风力不大于5级，雨天不能施工。

1.3.2清除施工基层上的浮灰、疏松物、油污和其它废弃物。

油污用草酸、火碱溶液擦洗并用清水冲净。

二、操作工艺技 术 交 底 记 录表C2-1 编号2017-002 工 程 名 河北省老年商交底日施工单位 河北中为建筑分项工外墙聚苯保交底提要 1#、5#、6#楼、商业粘贴聚苯保温板交底内容：技术总工 周保奎分管负责人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

1、工艺流程乳胶漆饰面：结构基层处理、材料及工作准备——吊垂直线、弹控制线——基面润湿——抹粘贴砂浆——粘贴翻包网格布——粘贴聚苯板——安装锚固件塑料套管、固定锚固件——抹底层抗裂砂浆——耐碱玻纤网格布——抹面层抗裂砂浆——验收合格——面层施工（乳胶漆）注意部分墙面（砌体墙面）需甩浆—1:2.5水泥砂浆找平2、基层清理，主要把基层上粘结的松动混凝土、砂浆、灰浆等清理干净，油漆、油污等用火碱水清刷干净，其余杂物清扫干净后，在施工前一天洒水湿润。

外墙保温板施工技术交底一、施工工序基层处理材料及工具测量、放线挂基准线粘贴包边网格布粘贴聚苯板安装防火隔离带安装锚固件打磨、修整、隐检抹聚合物砂浆底层压入包边和加强网格布贴、压网格布抹聚合物砂浆面层修整、验收二、施工要点1、基层处理：检查封堵基面未处理的孔洞；对暂时不能处理的孔洞如外墙连墙件、卸载钢丝绳等洞口应根据洞口尺寸预留方正以利于后期正确修补；清除基层混凝土残渣及基面尘土;如果保温板粘贴之前墙体基层要求找平或刮粘接砂浆等利于防水的措施,应按隐蔽验收要求全部检查后方可进行保温板粘贴工作,这对预防外墙渗漏非常重要2、墙面测量及放线：根据楼层轴控线为依据,对墙面、阴阳角、门窗洞口、露台、阳台栏板等位置进行实际测量悬挂上下建筑物二层到三十四层顶垂直线；根据楼层室内50水平控制线在每层一般在窗台下设置贯通的水平控线;门窗洞口控线根据洞口粉刷成型尺寸进行悬挂其中洞口下口应比成型尺寸低20mm,内粉班组依据保温板定型尺寸进行粉刷锁口,锁口尺寸由保温班组负责控制,洞口处预留的外墙网格布待内粉锁口后再进行内包,内包时网格布若有损毁应重新补粘搭接不少于250的网格布3、包边网格布：聚苯板在安装墙面时应在上、下、左、右顶点含门窗洞口、伸缩缝、露阳台等位置要预先粘贴包边网格布位置在外墙面网格布内侧,网格布宽度一般为板厚+200mm;4、聚苯板涂抹粘接胶：根据现场材料一般尺寸为9001200mm,在聚苯板的四周设置不小于100mm宽的粘接胶尤其在门窗洞口处洞口四周必须保证施工质量以防止渗水隐患,中间部位设置点式粘接胶以梅花形布置,粘接胶涂抹面积不小于该块板面积的40%；板在阳角位置设置马牙槎形式一咬一压；粘板时应轻柔挤压版面,并随时检查板的平整度,没粘完一块板应用工具将相邻版面拍平及时清理挤压出来的粘接胶；在粘贴聚苯板之前应预先排列模块严禁出现上下通缝,竖缝应相互错开；粘贴时如墙面局部出现超差现象如在可调整情况下可以用粘接胶或聚苯板适量调整,如无法调整应及时通知楼号技术人员,严禁野蛮施工；根据图纸要求在每楼层交接位置设置A级防火隔离带,防火隔离带要求水平贯通满粘设置,以满足防火要求;5、聚苯板局部修整：板面平整度一般控制在2--3mm以内,如局部超出可以用纱布或整修机具轻轻磨平;6、锚固件安装：当聚苯板安装达到12小时后,即可安装锚固件并宜在24小时内完成,在板与板交接点用电钻电锤进行打孔,孔深入墙不小于50mm；锚固件每平方安装不少于8个并应参考图集布置要求其中所有保温板“丁”字交接口必须设锚固件;为保证外墙饰面平整度要求应做到：锚固件安装后不允许凸出保温板表面,如安装后出现局部平整度不符合要求时应及时修补或在施工抹面砂浆时找平7、根据图纸要求比例进行拌合聚合物砂浆,砂浆搅拌应根据实际工程量及工作时间拌制,严禁浪费原材料;将拌合好的砂浆抹与安装好的版面上,厚度一般为2---3mm;8、贴压网格布：墙身阴阳角处两侧网格布应双向绕角相互搭接各侧搭接搭接宽度不少于200mm；门窗洞口四角处设置400200的加强网格布,在洞口直角处沿45度方向设置网格布；所有的加强网格布必须在大面积网格布的内层;粘贴网格布时应沿水平方向绷平,平整地贴于板面的聚合物砂浆表面由中间向上下、向两边将网格布压入砂浆中,要求网格布压实平整不得有起皱、外露等现象；网格布左右搭接尺寸不小于100mm,上下搭接不小于80mm 并且搭接位置距防火隔离带不少于200mm;9、网格布设置完成在底层砂浆终凝以前进行面层砂浆罩面,厚度一般为1----2mm,以刚罩住网格布为宜,罩面应满足外墙饰面要求的平整要求尤其是阳角应方正并保证水平顺直或竖向垂直;如施工不及时底层砂浆已经凝固应做界面处理以后方可进行面层砂浆抹面;三、验收标准聚苯板安装允许偏差和检验方法保温板面层的允许偏差和检验方法上述如有不足之处按照现行规范进行验收;备注：根据施工合同乙方应在粉刷完成后对外墙窗洞口下侧另行上翻耐碱玻纤网格布及抗裂砂浆抹面,保证窗台防水渗透;交底人：接底人：。

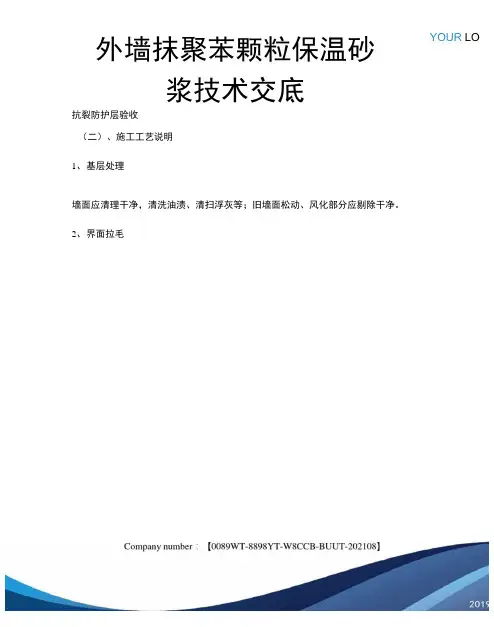

YOUR LO 外墙抹聚苯颗粒保温砂浆技术交底抗裂防护层验收（二）、施工工艺说明1、基层处理墙面应清理干净，清洗油渍、清扫浮灰等；旧墙面松动、风化部分应剔除干净。

2、界面拉毛为保证界面砂浆施工的适宜性，在施工时控制水泥与砂子的比为1 : 1,合理调整界面剂用量以达到适宜的稀稠度。

拉毛不宜太厚，但必须保证所有的碇墙面都做到毛面处理。

3、吊垂直、套方、弹控制线、做饼、冲筋、做口根据保温设计厚度，在顶部墙面大角处固定钢线，吊垂直。

根据垂直控制通线做垂直方向灰饼，再根据两垂直方向灰饼之间的通线，做墙面保温层厚度灰饼，每灰饼之间的距离（横、竖、斜向）不超过2m.灰饼可用保温浆料做，也可用废聚苯板裁成3cmx3cm小块粘贴。

4、抹保温浆料需设专人专职进行保温浆料及抗裂砂浆的搅拌，以保证搅拌时间和配合比的准确。

保温层浆料应在4h内用完。

胶粉聚苯颗粒保温层每次抹灰厚度最适宜一般在20mm左右。

每遍间隔24小时，施工温度偏低时，间隔时间可延长。

施工宜自上而下，最后一遍聚苯颗粒浆料施工时应达到贴饼、冲筋的厚度，并用大杠搓平，使墙面平整度达到要求。

5、固定、铺贴镀锌钢丝网根据结构尺寸把四角网分段进行铺贴，四角网的长度最长不应超过3m,为使边角施工质量得到保证，将边角处的钢丝网施工前预先折成直角.再铺贴。

窗洞等侧口部位钢丝网的固定不少于三个专用锚固胀栓，且胀栓之间的距离不大于50CM.检查在裁剪网丝过程中不得将网形成死折，在铺贴过程不得形成网兜，网张开后应顺方向依次平整铺贴，用专用锚固胀栓固定钢丝网到结构墙体，网边的搭接长度均应大于100mm,搭接部位以不大于30CM的距离用镀锌铅丝将两网绑扎在一起。

局部不平整的部位可用12# 镀锌铅丝临时做U型卡子调整直到平整为止。

锚固塑料锚栓不小于1-8层7个/平米；8 层以上9个/平米。

6、抹抗裂砂浆抗裂砂浆抹灰，在镀锌钢丝网抹抗裂砂浆面层用木抹子搓毛，为下一层的连接提供相应的界面。

外墙聚苯板保温施工技术交底一、施工准备：1、技术准备：1.1、技术人员熟悉图纸，对结构层外立面尺寸进行分解，制定聚苯板的拼装排版方案，水平分格缝设于结构层面。

1.2、确定施工顺序：墙体表面处理-准备安装时所需配件-分层安装托架-布置胀栓-抹抗裂砂浆-外饰面层。

1.3 、组织施工技术人员进行岗前培训，了解材料特性，参阅有关图纸及施工方案，掌握施工技术要领，进行施工技术交底和安全技术交底。

2、材料准备2.1 保温板要求：保温板为难燃型膨胀聚苯板，厚度为30mm ，阻燃等级B1级，容重18 (18〜22)kg /m3,导热系数w 0.041w/ 〃，且自生产之日起。

外保温板进场验收，经项目技术、质检、甲方、监理同意后方可使用。

2.2、聚合物抗裂砂浆：拉伸粘接强度为.10可操作时间＞2h。

2.3机械锚固件：规格8*120单个锚栓抗拉承载力为.30单个锚栓对系统传热增加值w0.004W/( m2.k)。

2.4耐碱网布：规格5*5 耐碱断裂强力身50,单位面积质量羽30g/m2。

3、机具准备主要机具包括磅秤、电热丝切割器、电动搅拌器、电锤（冲击钻）、电动打磨器（砂纸）、电动（手动）螺丝刀、壁纸刀、剪刀、钢丝刷、钢丝、扫帚、棕刷、开刀、墨斗、抹子、压子、阴阳角抿子、托线板、2m 靠尺等。

4、作业条件4.1、外墙保温施工首先应在基层使用质量验收合格后进行4.2、外保温板放样：依据施工图纸，按放样图进行现场安装。

4.3、墙体螺杆眼堵洞完毕，各专业隐检验收合格4.4、作业环境温度不低于5C,风力不大于5级，风速不大于5m/s ，夏天应避免阳光暴晒，雨天不能施工。

二、施工工艺1、工艺流程：外墙保温施工顺序为：基层清理验收-板材（处理）粘贴-打磨-贴网-抹面从上往下。

具体施工流程如下图所示。

操作程序见下图：基层清理I打磨、开槽锚固件安装I---------------- ［配面层砂浆抹底层砂浆I, I ,压入翻包及增强网格布■ 「，贴网格布并将网格布压入砂浆・I・抹面层砂浆I ---------------- 1隐检修补、验收■ I装饰面2、外墙保温施工要点：(1)基层清理：清理混凝土墙面上残留的浮灰、脱模剂油污等杂物及抹灰空鼓部位等。

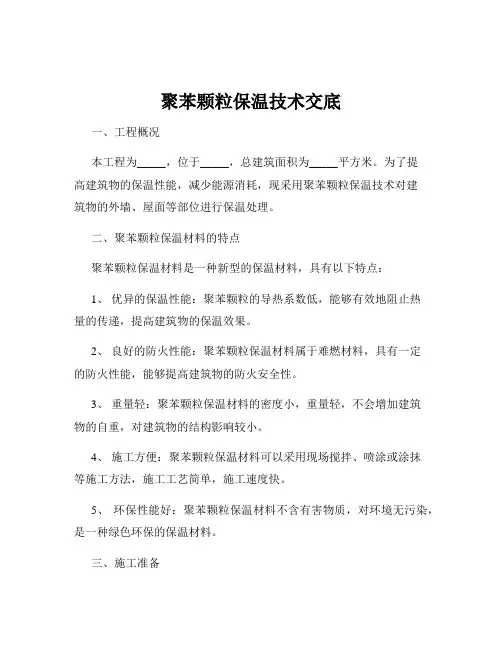

聚苯颗粒保温技术交底一、工程概况本工程为_____，位于_____，总建筑面积为_____平方米。

为了提高建筑物的保温性能，减少能源消耗，现采用聚苯颗粒保温技术对建筑物的外墙、屋面等部位进行保温处理。

二、聚苯颗粒保温材料的特点聚苯颗粒保温材料是一种新型的保温材料，具有以下特点：1、优异的保温性能：聚苯颗粒的导热系数低，能够有效地阻止热量的传递，提高建筑物的保温效果。

2、良好的防火性能：聚苯颗粒保温材料属于难燃材料，具有一定的防火性能，能够提高建筑物的防火安全性。

3、重量轻：聚苯颗粒保温材料的密度小，重量轻，不会增加建筑物的自重，对建筑物的结构影响较小。

4、施工方便：聚苯颗粒保温材料可以采用现场搅拌、喷涂或涂抹等施工方法，施工工艺简单，施工速度快。

5、环保性能好：聚苯颗粒保温材料不含有害物质，对环境无污染，是一种绿色环保的保温材料。

三、施工准备1、技术准备（1）施工前，应熟悉施工图纸和设计文件，了解聚苯颗粒保温技术的施工要求和质量标准。

（2）编制施工方案，并向施工人员进行技术交底，明确施工工艺、施工顺序和质量要求。

2、材料准备（1）聚苯颗粒：应符合国家相关标准的要求，颗粒均匀，无结块。

（2）胶粉料：应具有良好的粘结性能和稳定性。

（3）抗裂砂浆：应具有良好的抗裂性能和柔韧性。

（4）耐碱玻纤网格布：应符合国家相关标准的要求，具有良好的耐碱性能和抗拉强度。

（5）界面剂：应具有良好的渗透性和粘结性能。

3、施工机具准备（1）砂浆搅拌机：用于搅拌聚苯颗粒保温浆料和抗裂砂浆。

（2）喷枪或抹子：用于涂抹聚苯颗粒保温浆料和抗裂砂浆。

（3）靠尺、水平尺、角尺等：用于检查施工质量。

（4）电动搅拌器：用于搅拌界面剂。

4、作业条件准备（1）基层墙体应平整、干燥、无油污、脱模剂等妨碍粘结的附着物。

基层墙体的平整度和垂直度应符合国家相关标准的要求。

（2）门窗洞口应经过验收，尺寸、位置应符合设计要求，门窗框或辅框应安装完毕。

（3）施工现场应具备通水、通电条件，并保持工作环境的清洁和通风。

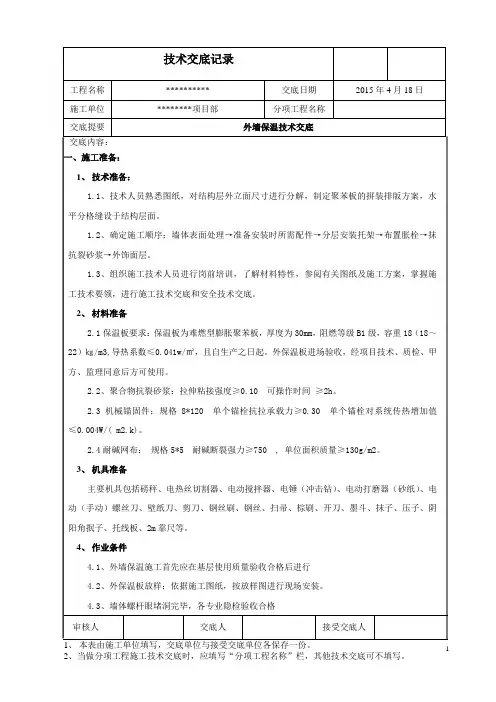

工程名称********** 交底日期2015年4月18日施工单位********项目部分项工程名称交底提要外墙保温技术交底交底内容：一、施工准备：1、技术准备：1.1、技术人员熟悉图纸，对结构层外立面尺寸进行分解，制定聚苯板的拼装排版方案，水平分格缝设于结构层面。

1.2、确定施工顺序：墙体表面处理→准备安装时所需配件→分层安装托架→布置胀栓→抹抗裂砂浆→外饰面层。

1.3、组织施工技术人员进行岗前培训，了解材料特性，参阅有关图纸及施工方案，掌握施工技术要领，进行施工技术交底和安全技术交底。

2、材料准备2.1保温板要求：保温板为难燃型膨胀聚苯板，厚度为30mm，阻燃等级B1级，容重18（18～22）㎏/m3,导热系数≤0.041w/㎡，且自生产之日起。

外保温板进场验收，经项目技术、质检、甲方、监理同意后方可使用。

2.2、聚合物抗裂砂浆：拉伸粘接强度≥0.10 可操作时间≥2h。

2.3机械锚固件：规格8*120 单个锚栓抗拉承载力≥0.30 单个锚栓对系统传热增加值≤0.004W/( m2.k)。

2.4耐碱网布：规格5*5 耐碱断裂强力≥750 , 单位面积质量≥130g/m2。

3、机具准备主要机具包括磅秤、电热丝切割器、电动搅拌器、电锤（冲击钻）、电动打磨器（砂纸）、电动（手动）螺丝刀、壁纸刀、剪刀、钢丝刷、钢丝、扫帚、棕刷、开刀、墨斗、抹子、压子、阴阳角抿子、托线板、2m靠尺等。

4、作业条件4.1、外墙保温施工首先应在基层使用质量验收合格后进行4.2、外保温板放样：依据施工图纸，按放样图进行现场安装。

4.3、墙体螺杆眼堵洞完毕，各专业隐检验收合格审核人交底人接受交底人工程名称 ********** 交底日期 2015年4月18日施工单位 ********项目部分项工程名称交底提要 外墙保温技术交底交底内容：审核人交底人接受交底人4.4、作业环境温度不低于5℃，风力不大于5级，风速不大于5m/s ，夏天应避免阳光暴晒，雨天不能施工。

外墙聚苯乙烯颗粒保温技术交底
一、背景
外墙聚苯乙烯颗粒保温技术是一种常见的建筑保温方法。

本文
档将对该技术的关键要点进行交底。

二、技术原理
外墙聚苯乙烯颗粒保温技术通过将聚苯乙烯颗粒喷射至外墙表
面形成保温层，通过保温层的隔热性能减少建筑的能量损失。

该技
术具有保温效果好、施工方便等优点。

三、关键步骤
1. 表面准备：确保外墙表面干燥、平整、无尘、无油污。

2. 底涂层施工：采用合适的底涂材料为外墙表面涂刷一层底涂。

3. 聚苯乙烯颗粒喷射：使用专业设备将聚苯乙烯颗粒均匀喷射
至外墙表面，形成一定厚度的保温层。

4. 表面处理：对保温层进行表面处理，如涂刷防火涂料、抹灰
等工艺。

5. 防水处理：对保温层进行防水处理，确保长期使用的可靠性。

四、施工注意事项
1. 施工前需要对施工材料进行质量检查，确保符合相关要求。

2. 施工过程中要注意施工环境的湿度和温度，避免影响施工效果。

3. 施工过程中需要严格按照相关规范和技术要求进行操作，确
保施工质量。

4. 施工完成后应进行检查验收，确保保温层的质量和性能。

五、安全注意事项
1. 施工人员应经过专业培训，掌握相关的施工技能和安全知识。

2. 在施工过程中要严格遵守相关的安全操作规程，做好个人防
护工作。

3. 施工现场应设置明显的警示标识，确保人员安全。

以上为对外墙聚苯乙烯颗粒保温技术的交底。

如有疑问或需要
进一步了解，请随时与我们联系。

ZL聚苯颗粒保温浆料外墙外保温施工技术交底一、基本构造从里到外：1、基层；2、界面层，采用界面砂浆；3、保温层，胶粉聚苯颗粒保温浆料（高度≤30M 时按一般做法；高度>30M时，按加强做法）；4、抗裂保护层，聚合物水泥抗裂砂浆加涂塑玻纤网格布，面层涂高分子乳液防水弹性底层涂料；5、饰面基层，抗裂柔性腻子。

二、施工准备1、材料（1）水泥：强度等级42.5普通硅酸盐水泥，应符合《硅酸盐水泥、普通硅酸盐水泥》（GB175-1999）的规定。

（2）、中砂：应符合《普通混凝土用砂质量标准及检验方法》（JGJ52-92）的规定，筛除大于2.5mm颗粒，含泥量少于3%.（3）界面处理剂：界面处理剂应符合《建筑用界面处理剂应用技术规程》（DBJ/T01-04-98）的规定；（4）胶粉料应满足下表的性能指标胶粉料技术性能表23—62项目单位指标初凝时间ｈ≥4终凝时间ｈ≤12（5）聚苯颗粒应满足下表的性能指标聚苯颗粒技术性能表23—63（6）胶粉聚苯颗粒保温浆料应满足下表的性能指标胶粉聚苯颗粒保温浆料技术性能表23—64干表观密度㎏/ｍ³≤230导热系数W/（m.k）≤0.059压缩强度kPa≥250难燃性B1级抗拉强度kPa≥100压剪粘结强度kPa≥50线性收缩率%≤0.3软化系数≥0.7（7）抗裂砂浆应满足下表的性能指标抗裂砂浆技术性能表23—65项目单位指标砂浆稠度㎜80—130（8）玻纤网格布应满足下表的性能指标玻纤网格布技术性能表23—66（9）高分子乳液防水弹性底层涂料应满足下表的性能指标高分子乳液防水弹性底层涂料技术性能表23—67拉伸强度MPａ≥1.0断裂伸长率%≥300低温柔性¢10mm棒-20℃无裂纹不透水性0.3MPａ、0.5ｈ不透水伸长%≤1.0加热伸缩率缩短%≤1.0（10）柔性耐水腻子应满足下表的性能指标柔性耐水腻子技术性能（表23—68）项目单位指标拉伸粘结强度Mpa≥0.6浸水后粘结强度Mpa≥0.4（11）胶粉聚苯颗粒保温浆料体系应满足下表的性能指标胶粉聚苯颗粒保温浆料体系技术性能（表23—69）（12）附件：镀锌钢丝网（21号、网孔尺寸25mm）、专用金属护角（35mmX35mmX0.5mm）、金属分层条（30X40mmX0.7mm镀锌轻型角钢）带尾孔射钉（A5mm）、镀锌钢丝（22号）。

现代广场聚苯颗粒外墙外保温施工技术交底编制人：审核人：交底人：交底参与人员：接受交底人：日期：2007年月日签收：目录一、范围 (4)二、保温构造基本要求及图解： (4)三、一般规定 (5)四、施工条件 (5)五、材料的主要组成、综合技术指标及存运要求 (6)六、施工准备： (8)七、系统施工工艺流程 (8)八、外层保温系统各构造层的养护 (13)九、质量验收标准 (14)十、成品保护 (14)十一、易出现的问题及措施 (14)现代广场聚苯颗粒外墙外保温施工技术交底一、范围本施工技术交底适用于保温层由胶粉聚苯颗粒浆料构成，外墙外保温涂料饰面施工过程控制，外墙保温层厚度按设计厚度要求施工。

二、保温构造基本要求及图解：依据工程设计要求，选用04J006重庆地方标准图集《外墙保温隔热建筑构造图集（一）》的第15页的1或2大样，1大样适用于涂料外墙面，2大样适用于面砖外墙面。

1.涂料外墙面的外保温的构造做法从里到外为：①、基层墙体：混凝土或砖；②、结构平整度偏差超过30mm的，挂钢丝网，刷1:0.4水泥浆(加适量建筑胶)后立即抹20厚1:2.5水泥砂浆找平层（由我方提供材料，外墙外保温工班施工）；③、界面砂浆（平均厚度）2mm（最不利点厚度不小于1.7㎜）；④、聚苯颗粒保温层（平均厚度）30㎜，分二次抹；⑤、在聚苯颗粒浆料保温层抹第一遍抗裂砂浆，将普通网格布压入第一遍抗裂砂浆，再抹第二遍抹抗裂砂浆，又将第二层普通网格布压入第二遍抗裂砂浆，最后抹第三遍抹抗裂砂浆；（以上③到⑤由外墙外保温工班包工包料施工）⑥、弹性底涂，柔性腻子两道，然后用1号砂纸打磨；⑦、立邦抗碱封闭底漆、第二遍面漆、第三遍面漆（以上⑥、⑦由外墙涂料工班包工包料施工）。

2.面砖外墙面的外保温的构造做法从里到外为（本工程主要适用于入户花园的外墙）：①到③同涂料外墙面；④、聚苯颗粒保温层（平均厚度）20㎜，一次成型；⑤、挂φ0.9网孔12.7x12.7热镀锌钢丝网，用塑料锚栓双向锚固，双向间距500mm，梅花型设置；抹聚合物水泥抗裂砂浆平均厚度6㎜（以上除②外由我方提供材料，其他的③到⑤由外墙涂料工班包工包料施工）；⑥、8~10㎜的面砖粘结砂浆；⑦、面砖（以上⑥、⑦由装修工班施工）。

技术交底记录工程名称邛崃市人民医院门急诊楼工程施工单位四川新蜀建筑有限公司交底部位外墙抹灰及胶粉聚苯颗粒外墙外保温工序名称装饰工程交底内容：一、施工准备：1、主要材料和机具（1）、水泥采用32.5R普通硅酸盐水泥，水泥应有生产许可证及出厂合格证，进场后经复试合格后方可使用。

（2）、砂采用中砂，要求颗粒坚硬洁净，含泥泥量不得超过3%，砂在使用前需过筛。

底层刮糙灰的砂子过筛网眼为8mm，面层灰的砂子过筛网眼为5mm 。

（3）、水采用饮用自来水（4）、主要机具：搅拌机、5mm孔径筛子、铁锹、手推车、直尺、灰桶、灰勺板、靠尺、钢卷尺、托线板等。

2、作业条件（1）结构工程已验收完成，达到合格标准。

（2）砖墙、混凝土墙墙体表面的灰尘、油污已清洗干净。

为防止开裂，混凝土结构与砖墙交接处钉300宽钢丝网。

（3）外墙面上的雨水管卡、预埋铁件、各种设备穿墙管道等安装完毕，并留有保温层厚度，经检查符合要求。

（4）检查所搭设的外脚手架，搭设是否牢固可靠，符合安全施工要求；脚手架的横、竖杆距离墙面、墙角适度，脚手板铺设与外墙重要水平部位相适应；张挂密目安全网符合要求。

（5）检查外墙墙体平整度、框架柱与墙体连接处，是否平整和符合要求。

若有不符合要求的应提前修补和纠正；突出墙面的混凝土（梁或柱、墙）应凿平；凹入墙面的部位应预先补平。

二、施工工艺：1. 抹灰工程的工艺流程如下：基层清理—界面处理—吊垂直套方做灰饼—抹底层灰—弹线分格—镶贴成品分格条、滴水条—抹面层灰—抹门窗角—养护—清理。

2．具体操作方法如下：（1）基层处理：先将表面清理干净，用10%的火碱水除去混凝土表面的油污，冲洗干净后晾干，采用喷、扫801胶水泥细砂浆，使其凝固在光滑的基层表面上，以用手掰不动为好。

（2）吊垂直、套方找规矩：分别在门窗口角、垛、墙面等处吊垂直，套方做灰饼，并按灰饼冲筋，在墙面上弹出抹灰灰层控。

（3）抹底层砂浆：刷水重10%的801胶水泥浆一道，（水灰比为0.4～0.5），紧跟抹1：3水泥砂浆，每遍厚度为5～7mm，分层与充筋抹平，并用直尺刮平，找直，木抹子搓毛。
