机械设计强度理论

1、最大拉应力理论：这一理论又称为第一强度理论。

这一理论认为破坏主因是最大拉应力。

不论复杂、简单的应力状态，只要第一主应力达到单向拉伸时的强度极限，即断裂。

破坏形式：断裂。

破坏条件：σ1 =σb强度条件：σ1≤[σ]实验证明，该强度理论较好地解释了石料、铸铁等脆性材料沿最大拉应力所在截面发生断裂的现象；而对于单向受压或三向受压等没有拉应力的情况则不适合。

缺点：未考虑其他两主应力。

使用范围：适用脆性材料受拉。

如铸铁拉伸，扭转。

2、最大伸长线应变理论这一理论又称为第二强度理论。

这一理论认为破坏主因是最大伸长线应变。

不论复杂、简单的应力状态，只要第一主应变达到单向拉伸时的极限值，即断裂。

破坏假设：最大伸长应变达到简单拉伸的极限(假定直到发生断裂仍可用胡克定律计算)。

破坏形式：断裂。

脆断破坏条件：ε1= εu=σb/Eε1=1/E[σ1−μ (σ2+σ3)]破坏条件：σ1−μ(σ2+σ3) = σb强度条件：σ1−μ(σ2+σ3)≤[σ]实验证明，该强度理论较好地解释了石料、混凝土等脆性材料受轴向拉伸时，沿横截面发生断裂的现象。

但是，其实验结果只与很少的材料吻合，因此已经很少使用。

缺点：不能广泛解释脆断破坏一般规律。

使用范围：适于石料、混凝土轴向受压的情况。

3、最大切应力理论：这一理论又称为第三强度理论。

这一理论认为破坏主因是最大切应力maxτ。

不论复杂、简单的应力状态，只要最大切应力达到单向拉伸时的极限切应力值，即屈服。

破坏假设：复杂应力状态危险标志最大切应力达到该材料简单拉、压时切应力极限。

破坏形式：屈服。

破坏因素：最大切应力。

τmax=τu=σs/2屈服破坏条件：τmax=1/2(σ1−σ3 )破坏条件：σ1−σ3= σs强度条件：σ1−σ3≤[σ]实验证明，这一理论可以较好地解释塑性材料出现塑性变形的现象。

但是，由于没有考虑2σ的影响，故按这一理论设计的构件偏于安全。

缺点：无2σ影响。

使用范围：适于塑性材料的一般情况。

第三章 机械零件的强度计算第0节 强度计算中的基本定义 一． 载荷1. 按载荷性质分类：1) 静载荷：大小方向不随时间变化或变化缓慢的载荷。

2) 变载荷：大小和（或）方向随时间变化的载荷。

2. 按使用情况分：1)公称载荷（名义载荷）： 按原动机或工作机的额定功率计算出的载荷。

2) 计算载荷：设计零件时所用到的载荷。

计算载荷与公称载荷的关系：F ca =kF n M ca =kM n T ca =kT n3) 载荷系数：设计计算时，将额定载荷放大的系数。

由原动机、工作机等条件确定。

二． 应力2．按强度计算使用分1) 工作应力：由计算载荷按力学公式求得的应力。

2) 计算应力：由强度理论求得的应力。

3) 极限应力：根据强度准则、材料性质和应力种类所选择的机械性能极限值σlim 。

4) 许用应力：等效应力允许达到的最大值。

[σ]=σlim /[s σ]稳定变应力 非稳定变应力对称循环变应力脉动应力 规律性非稳定变应力随机性非稳定变应力 静应力 对称循环变应力 脉动应力σ周期变应力第1节 材料的疲劳特性一． 疲劳曲线 1． 疲劳曲线给定循环特征γ=σlim /σmax ，表示应力循 环次数N 与疲劳极限σγ的关系曲线称为疲 劳曲线（或σ-N ）。

2． 疲劳曲线方程1) 方程中参数说明a) 低硬度≤350HB ，N 0=107 高硬度>350HB ，N 0=25×107b) 指数m ：c) 不同γ，σ-N 不同；γ越大，σ也越大。

…二、 限应力线图1) 定义：同一材料，对于不同的循环特征进行试验，求得疲劳极限，并将其绘在σm -σa坐标系上，所得的曲线称为极限应力线图。

CN N m m N ==0γγσσr N N k mNN σσσγγ==0mNN k N 0=整理：即：其中：N 0--循环基数σγ--N 0时的疲劳极限k N --寿命系数用线性坐标表示的疲劳曲线ND2)简化曲线3)σ-N与σm-σa关系a) σ-N曲线：同一循环特征下、不同循环次数。

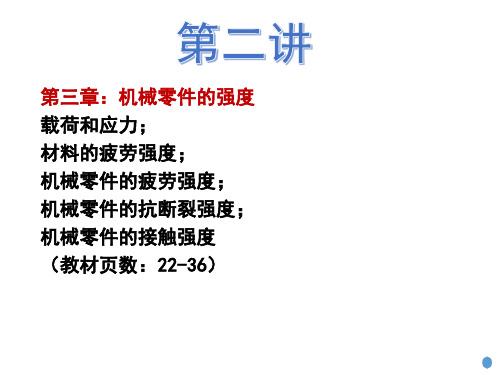

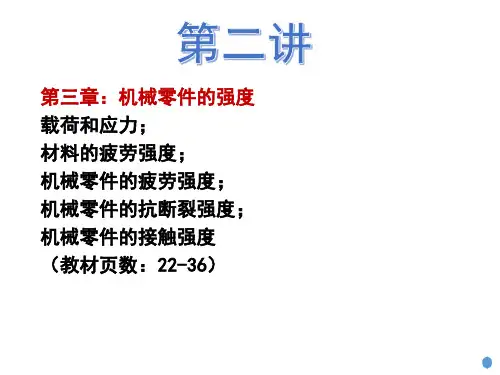

第三章机械零件的强度课堂类别：理论教学目标：掌握常用的强度理论，并能正确运用；正确选用强度计算中的极限应力；熟练掌握极限应力线图的绘制与分析；熟练掌握稳定变应力时的疲劳强度计算及等效转化概念；了解单向不稳定变应力的疲劳强度计算。

教学重难点：重点：常用强度理论的正确运用及强度计算中极限应力的正确选定；极限应力线图的意义、绘制；稳定变应力时的疲劳强度计算。

难点：无。

教学方法与手段：1.教学方法：教师讲授、案例分析、集体讨论、个别回答、师生互动启发2.教学手段：课件演示、视频课件主要教学内容及过程第三章机械零件的强度1.强度问题：静应力强度：通常认为在机械零件整个工作寿命期间应力变化次数小于103的通用零件，均按静应力强度进行设计。

（材料力学范畴）变应力强度：在变应力作用下，零件产生疲劳破坏。

2.疲劳破坏定义：金属材料试件在交变应力作用下，经过长时间的试验而发生的破坏。

3.疲劳破坏的原因：材料内部的缺陷、加工过程中的刀痕或零件局部的应力集中等导致产生了微观裂纹，称为裂纹源，在交变应力作用下，随着循环次数的增加，裂纹不断扩展，直至零件发生突然断裂。

4.疲劳破坏的特征：1）零件的最大应力在远小于静应力的强度极限时，就可能发生破坏；2）即使是塑性材料，在没有明显的塑性变形下就可能发生突然的脆性断裂。

3) 疲劳破坏是一个损伤累积的过程，有发展的过程，需要时间。

4) 疲劳断口分为两个区：疲劳区和脆性断裂区。

§3-1 材料的疲劳特性一、应力的分类1、静应力:大小和方向均不随时间改变,或者变化缓慢。

2、变应力:大小或方向随时间而变化。

1）稳定循环变应力: 以下各参数不随时间变化的变应力。

m ─平均应力；a ─应力幅值 max ─最大应力； min ─最小应力r ─应力比（循环特性）描述规律性的交变应力可有5个参数，但其中只有两个参数是独立的。

2）非稳定循环变应力: 参数随时间变化的变应力。

（1）规律性非稳定变应力:参数按一定规律周期性变化的称为。

第五节 强度理论一、强度理论概述各种材料因强度不足而引起的失效现象是不同的。

根据第五章的讨论，我们知道象普通碳钢这样的塑性材料，是以发生屈服现象、出现塑性变形为失效的标志；而象铸铁这样的脆性材料，失效现象是突然断裂。

第五～八章的强度条件可以概括为最大工作应力不超过许用应力，即[]σ≤σmax 或[]τ≤τmax 。

这里的许用应力是从试验测得的极限应力除以安全系数得到的，这种直接根据试验结果来建立强度条件的方法，对于危险点处于复杂应力状态的情况不再适用。

这是因为复杂应力状态下三个主应力的组合是各种各样的，1σ、2σ和3σ之间的比值有无限多种情形，不可能对所以的组合都一一试验确定其相应的极限应力。

事实上，尽管失效现象比较复杂，但可以归纳为如下二点：1．材料在外力作用下的破坏形式不外乎有几种类型；2．同一类型材料的破坏是由某一个共同因素引起的。

人们在长期的实践中，综合多种材料的失效现象和资料，对强度失效提出各种假说。

这些假说认为，材料按断裂或屈服失效，是应力、应变或变形能等其中某一因素引起的。

按照这些假说，无论是简单还是复杂应力状态，引起失效的因素是相同的，造成失效的原因与应力状态无关。

这些假说称为强度理论。

利用强度理论，就可以利用简单应力状态下的试验（例如拉伸试验）结果，来推断材料在复杂应力状态下的强度，建立复杂应力状态的强度条件。

强度理论是推测材料强度失效原因的一些假说，它的正确与否以及适用范围，必须在工程实践中加以检验。

经常是适用于某类材料的强度理论，并不适用于另一类材料。

下面介绍的四种强度理论，都是在常温静载荷下，适用于均匀、连续、各向同性材料的强度理论。

二、四种强度理论1） 最大拉应力理论（第一强度理论）这一理论认为引起材料脆性断裂破坏的因素是最大拉压力，它是人们根据早期使用的脆性材料（象天然石、砖和铸铁等）易于拉断而提出的。

该理论认为无论什么应力状态下，只要构件内一点处的最大拉压力1σ达到单向应力状态下的极限应力b σ，材料就要发生脆性断裂。
