电与磁知识点第一节：磁现象1、磁性：磁铁能吸引铁、钴、镍等物质，磁铁的这种性质叫做磁性。
2、磁体：具有磁性的物质叫做磁体。
3、磁极；磁体各部分的磁性强弱不同，磁体上磁性最强的部分叫做磁极，它的位置在磁体的两端。
（任一个磁体都有两个磁极且是不可分割的）可以自由转动的磁体，静止后恒指南北。
为了区别这两个磁极，我们就把指南的磁极叫南极，或称S极；另一个指北的磁极叫北极，或称N极。
4、磁极间的相互作用是：同名磁极互相排斥，异名磁极互相吸引。
5、磁体可分为天然磁体和人造磁体，通常我们看到和使用的磁体都是人造磁体，它们都能长期保持磁性，通称为永磁体。
6、磁化：使原来没有磁性的物体得到磁性的过程。
铁棒被磁化后，磁性容易消失，称为软磁体。
钢被磁化后，磁性能够长期保持，称为硬磁体或永磁体，钢是制造永磁体的好材料。
人造磁体就是永磁体。
7、磁场：概念：在磁体周围存在的一种物质，能使磁针偏转，这种物质看不见，摸不到，我们把它叫做磁场。
磁场的基本性质：它对放入其中的磁体产生磁力的作用，磁体间的相互作用是通过磁场而发生的。
磁场的方向：在磁场中某一点，小磁针静止时北极所指的方向就是该点的磁场方向。
注意：在磁场中的一个位置的磁场方向只有一个。
8、磁感线：概念：为了形象地描述磁体周围的磁场，英国物理学家法拉第引入了磁感线：依照铁屑排列情况，画出一些带箭头的曲线。
方向都跟放在该点的磁针北极所指的方向一致，这些曲线叫磁感应线、简称磁感线。
练习：画出下列各组磁感线方向9、磁感线的特点：（1）在磁体外部，磁感线由磁体的北极（N极）到磁体的南极（S极）。
（2）磁感线的方向就是该点小磁针北极受力的方向，也就是小磁针静止后北极所指的方向。
（3）磁感线密的地方表示该点磁场强，即磁感线的疏密表示磁场的强弱。
（4）在空间每一点只有一个磁场方向，所以磁感线不相交。
10、地磁场地磁场：地球周围存在着磁场叫做地磁场。
地磁北极在地理南极附近，地磁南极在地理北极附近。
电与磁知识点第一节：磁现象1、磁性：磁铁能吸引铁、钴、镍等物质，磁铁的这种性质叫做磁性。
2、磁体：具有磁性的物质叫做磁体。
3、磁极；磁体各部分的磁性强弱不同，磁体上磁性最强的部分叫做磁极，它的位置在磁体的两端。
（任一个磁体都有两个磁极且是不可分割的）可以自由转动的磁体，静止后恒指南北。
为了区别这两个磁极，我们就把指南的磁极叫南极，或称S极；另一个指北的磁极叫北极，或称N极。
4、磁极间的相互作用是：同名磁极互相排斥，异名磁极互相吸引。
5、磁体可分为天然磁体和人造磁体，通常我们看到和使用的磁体都是人造磁体，它们都能长期保持磁性，通称为永磁体。
6、磁化：使原来没有磁性的物体得到磁性的过程。
铁棒被磁化后，磁性容易消失，称为软磁体。
钢被磁化后，磁性能够长期保持，称为硬磁体或永磁体，钢是制造永磁体的好材料。
人造磁体就是永磁体。
7、磁场：概念：在磁体周围存在的一种物质，能使磁针偏转，这种物质看不见，摸不到，我们把它叫做磁场。
磁场的基本性质：它对放入其中的磁体产生磁力的作用，磁体间的相互作用是通过磁场而发生的。
磁场的方向：在磁场中某一点，小磁针静止时北极所指的方向就是该点的磁场方向。
注意：在磁场中的一个位置的磁场方向只有一个。
8、磁感线：概念：为了形象地描述磁体周围的磁场，英国物理学家法拉第引入了磁感线：依照铁屑排列情况，画出一些带箭头的曲线。
方向都跟放在该点的磁针北极所指的方向一致，这些曲线叫磁感应线、简称磁感线。
练习：画出下列各组磁感线方向9、磁感线的特点：（1）在磁体外部，磁感线由磁体的北极（N极）到磁体的南极（S极）。
（2）磁感线的方向就是该点小磁针北极受力的方向，也就是小磁针静止后北极所指的方向。
（3）磁感线密的地方表示该点磁场强，即磁感线的疏密表示磁场的强弱。
（4）在空间每一点只有一个磁场方向，所以磁感线不相交。
10、地磁场地磁场：地球周围存在着磁场叫做地磁场。
地磁北极在地理南极附近，地磁南极在地理北极附近。

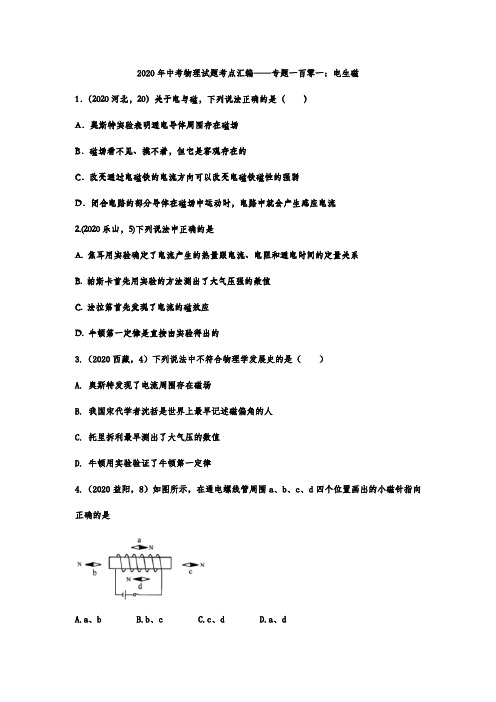

2020年中考物理试题考点汇编——专题一百零一：电生磁1．（2020河北，20）关于电与磁，下列说法正确的是（）A．奥斯特实验表明通电导体周围存在磁场B．磁场看不见、摸不着，但它是客观存在的C．改变通过电磁铁的电流方向可以改变电磁铁磁性的强弱D．闭合电路的部分导体在磁场中运动时，电路中就会产生感应电流2.(2020乐山，5)下列说法中正确的是A. 焦耳用实验确定了电流产生的热量跟电流、电阻和通电时间的定量关系B. 帕斯卡首先用实验的方法测出了大气压强的数值C. 法拉第首先发现了电流的磁效应D. 牛顿第一定律是直接由实验得出的3.（2020西藏，4）下列说法中不符合物理学发展史的是（）A. 奥斯特发现了电流周围存在磁场B. 我国宋代学者沈括是世界上最早记述磁偏角的人C. 托里拆利最早测出了大气压的数值D. 牛顿用实验验证了牛顿第一定律4.（2020益阳，8）如图所示，在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是A.a、bB.b、cC.c、dD.a、d5.（2020青海，7）如图所示，闭合开关后，位于通电螺线管左右两侧的小磁针静止时其指向正确的是A. B.C. D.6．（2020娄底，9）下列对物理现象的描述正确的是（）A．图甲：晴朗天气我们看到湖中的倒影是光的折射现象B．图乙：闭合开关，小磁针静止时N极指向左侧C．图丙：软木塞飞出，管内水蒸气的内能减小，内能转化为机械能D．图丁：通电线圈abcd在磁场中受力而转动，发电机是根据这一原理制成的7.（2020南宁，5）图所示是磁现象的四幅示意图，其中磁感线方向错误的是（）A. B. C. D.的是（）8.（2020孝感，8）以下说法中错误．．A. 可用安培定则来判断通电螺线管的N极B. 电动机是利用电磁感应原理制成的C. 目前获得核能的途径有两种：裂变、聚变D. 煤、石油属于不可再生能源9.（2020绵阳，9）绵阳市某初中学校的小明同学在学校实验室模拟安培1820年在科学院的例会上做的小实验：把螺线管水平悬挂起来，闭合开关，发现螺线管缓慢转动后停了下来，改变螺线管B端的初始指向，重复操作，停止时B端的指向都相同。

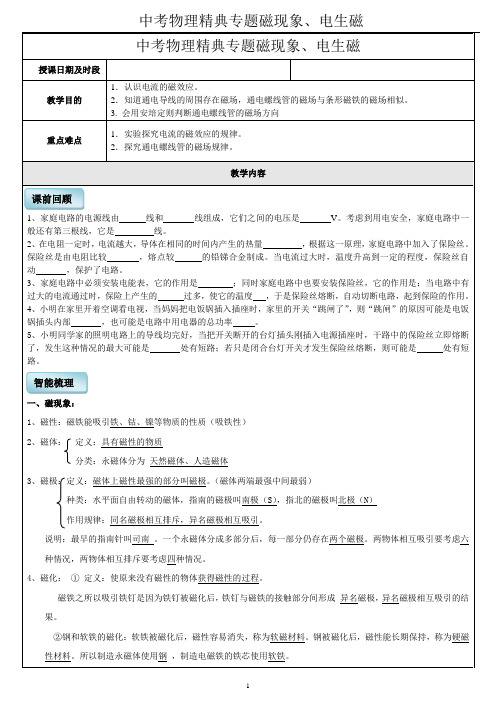

人教版物理中考专题电和磁知识点与精选例题一、知识要点和解读1.磁现象磁性：物体能吸引铁、铬、镍等物质的性质称为磁性。
磁体：具有磁性的物体称为磁体。
磁极：磁体上磁性最强的部分，每个磁体上都有两个磁极，即N极和S极。
磁极间相互作用的规律：同名磁极互相排斥，异名磁极互相吸引。
磁化：使原来没有磁性的物体获得磁性的过程称为磁化。
去磁：使原来有磁性的物体失去磁性的过程称为去磁。
磁场：磁体周围存在的一种传递磁极间相互作用的物质。
放在磁场中某点的小磁针在静止时北极的指向，是该点的磁场方向。
磁感线：为描述磁场而引入的假想的曲线。
在磁体外部，磁感线由N极出发，回到S极，在磁体内部，磁感线由S极到N极2.电流的磁场奥斯特实验：通电导线周围的小磁针将发生转动，说明通电导体和磁体一样，周围存在磁场。
通电螺线管外部磁场与条形磁体磁场相似，通电螺线管磁极的极性跟电流的方向和线圈的绕向有关，其关系可由安培（右手）定则决定。
电磁铁：在螺线管中插入铁芯。
通断通过螺线管的电流来控制有无磁性，通过线圈匝数与电流强弱对改变可控制磁性强弱，电流方向改变能控制螺线管极性改变。
电磁继电器：由电磁铁、衔铁、弹簧、动触点、静触点组成。
3.磁场对通电导体的作用（电动机原理）通电导线的电流方向只要不与磁场方向平行，那么，通电导体在磁场中会受到力的作用.力的方向与磁场方向、导线中的电流方向有关，其关系可用左手定则判断.电动机利用磁场对通电线圈作用而使线圈运动，把电能转化为机械能。
4.电磁感应（发电机原理）4．电磁感应（发电机原理）闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就产生感应电流，这种现象叫做电磁感应，产生的电流叫感应电流.产生感应电流的方向和磁场方向、导体运动方向有关，可用右手定则来判断.在电磁感应现象中，机械能转化为电能.二、例题剖析和解题指导例15．（河北）发电机和电动机的相继问世，使电能的大规模生产和利用成为现实，人类社会进入了电气化的时代。
2020中考物理三轮专题复习磁现象、磁场、电生磁专题复习（含答案）一、选择题1.图1甲是水位自动报警器的原理示意图,图乙所示的四个实验中能反映其自动报警原理的是()图12.在一次物理实验中,小于同学连接了如图4所示的电路,电磁铁的B端有一个可自由转动的小磁针,闭合开关后,下列说法错误的是()图2A.电磁铁的A端为N极B.小磁针静止时,N极水平指向左C.利用这一现象所揭示的原理可制成的设备是发电机D.当滑动变阻器滑片P向右端移动,电磁铁磁性增强3.一条形磁铁放在水平桌面上,处于静止状态,电磁铁置于条形磁铁附近并正对(如图5所示)。
下列叙述中正确的是()图3A.闭合开关前,电磁铁与条形磁铁间没有力的作用B.闭合开关后,条形磁铁受到桌面向左的摩擦力C.闭合开关后,滑片P向a移动时电磁铁与条形磁铁间的作用力增大D.闭合开关后,滑片P向a移动过程中,若条形磁铁始终处于静止状态,则它受到桌面的摩擦力大小保持不变4.如图4所示,内部均装有磁铁的两块清洁器M和N隔着窗玻璃总能合在一起移动,这让玻璃清洁变得安全高效。
下列关于清洁器的分析正确的是()图4A.两块清洁器能合在一起的原理是异名磁极相互吸引B.N受到的重力和M对N的吸引力是一对平衡力C.玻璃对N的支持力和M对N的吸引力是一对相互作用力D.移动M时,N也能跟着一起移动,说明力能改变物体的形状5.某同学学习了磁现象后,画出了如图2所示的四幅图,其中正确的是()图56.指南针是我国古代的四大发明之一,下列有关指南针和地磁场的说法正确的是()A.指南针静止时指示南北方向,是因为指南针受到地磁场的作用B.指南针静止时南极指向地理北极C.如果地磁场消失,指南针还能指示南北方向D.信鸽是靠绑在身上的小磁铁实现导航的二、填空题7.如图6所示,磁悬浮无线蓝牙音箱可由蓝牙通过(选填“超声波”或“电磁波”)实现与手机数据的光速传输。
该产品底座里有一个电磁铁,可使箱体悬在空中,这是根据同名磁极相互的原理实现的。
第十五部分电与磁一．知识网络1磁性：磁铁能吸引铁、钴、镍等物理的性质2磁体1磁极：磁体上磁性最的部分。
2指向性：水平面自由转动的磁体，指南的叫极,指北的叫极。
3吸铁性3磁极间的作用规律：同名磁极，异名磁极。
1磁体4磁化：磁现象磁场1物质性：磁体周围存在着的物质，它是一种看不见、摸不着的特殊物质2磁感线1磁场的方向：任何一点的曲线方向都跟放在该点的磁针的北极所指的方向一致。
2磁场的强弱磁感线的疏密程度表示磁场的强弱3在磁体的外部，磁感线从极出发回到级。
2地磁场：1地磁场的北极在地理位置的极附近，2我国科学家最早发现磁偏角。
3电生磁1电流的磁效应：实验表明：（1）通电导体的周围存在；（2）磁场的方向与的方向有关。
2通电螺线管磁场：（1）外部磁场与形磁体的磁场一样；（2）两端极性跟有关；3安培定则：四指沿，大拇指指得是。
4电磁铁1通电螺线管内插入就叫做电磁铁，是通电磁场的而增强磁场的。
2电磁铁的特点是：通则磁性，断则磁性。
4电流与磁场的相互作用1电流对磁场的作用：电磁继电器：它是通过控制电路的通断间接控制电路的通断。
其他主要运用是操作和控制2磁场对电流的作用1磁场对通电导体有力的作用，受力方向与磁场方向和有关2运用：扬声器和电动机二．练习一．磁现象1．物体能够吸引铁等物质的性质叫做，具有的物体叫做磁体．悬挂起来的磁体（如图），静止时总是一个磁极指南，一个磁极指北，分别叫做磁体的极和极．2．磁体各部分的磁性强弱不同，条形磁体的磁性最强，磁体上磁性最强的部分叫．3．磁极间相互作用规律是同名磁极__________；异名磁极______________．磁悬浮列车是利用同名磁极相互______的原理实现悬浮,从而大大减少摩擦力,来提高列车的速度.4．磁化是指原来没有磁性的物体在或的作用下获得磁性的过程．5．有甲、乙两根形状完全相同的钢棒，当甲的一端靠近乙的一端时，乙按如图方式转动起来，则可判断( )A．一定是甲棒有磁性，乙棒无磁性； B．一定是乙棒有磁性，甲棒无磁性；C．甲、乙都一定有磁性； D．甲、乙都可能有磁性。
一．选择题1.（2017江苏连云港，第7题）一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是D2. (2017安徽，第15题)如图所示的装置中，当开关S闭合后，下列判断正确的是A.通电螺线管外A点的磁场方向向左B.通电螺线管的左端为N极C.向左移动滑片P，通电螺线管的磁性减弱D.小磁针静止后，其N极的指向沿水平向右3. (2017四川绵阳，第21题)一矩形线圈放在蹄形磁铁的两极之间，刚通电时在磁场作用下扭转方向如图甲所示。
现将该线圈放在图乙所示的蹄形螺线管间，a、b为螺线管与电源的接口。
某同学进行了如下四次操作：①a接正极b接负极，线圈中通与图甲电流方向相同的电流②b接正极a接负极，线圈中通与图甲电流方向相同的电流③a接正极b接负极，线圈中通与图甲电流方向相反的电流④b接正极a接负极，线圈中通与图甲电流方向相反的电流线圈刚通电时扭转方向与图甲所示的扭转方向相同的是A．①和③B．②和④C．①和④D．②和③4. （2017山东济宁，第7题）小可对生活中的几种物理现象进行了分析，其中判断正确的是（）A．投入水中的石块下沉，说明下沉的石块不受浮力B．离平面镜越近，看到的像越大，说明像的大小与物体离平面镜的远近有关C．通电后，电炉丝热得发红，而连接电炉丝的导线却不怎么热，说明焦耳定律不适用于导线D．放在条形磁体周围自由转动的小磁针静止时不再指南北方向，说明条形磁体周围存在磁场【解析】A、在水中下沉的石块也受到浮力的作用，故A错误；B、由平面镜成像的特点可知，像与物体的大小相同，与距离镜面的远近无关，故B错误；C、通电后，电炉丝热得发红，而连接电炉丝的导线却不怎么热，根据焦耳定律Q=I2Rt，是由于导线的电阻小的缘故，故C错误；D、磁体周围存在磁场，可以通过其周围的小磁针指向的变化体现出来，因为磁场对放入其中的磁体有力的作用，小磁针原来能指南北也是因为受到地磁场的作用．故D正确．故选D．5.（2017四川自贡，第4题）许多自动控制的电路中都安装有电磁铁。
有关电磁铁，下列说法中正确的是（）A、电磁铁的铁芯，可以用铜棒代替B、电磁继电器中的磁体，可以使用永磁铁C、电磁铁磁性的强弱只与电流的大小有关D、电磁铁是根据电流的磁效应制成的6.（2017山东泰安，第16题）右图是我国早期的指南针--司南,它是把天然磁石磨成勺子的形状,放在水平光滑的“地盘”上制成的。
东汉学者王充在《论衡》中记载:“司南之杓,投之于地,其柢指南”。
“柢”指的是司南长柄，下列说法中正确的是( )①司南指南北是由于它受到地磁场的作用②司南长柄指的是地磁场的北极③地磁场的南极在地球地理的南极附近④司南长柄一端是磁石的南极A.只有①②正确B.只有①④正确C.只有②③正确D.只有③④正确7. （2017重庆A卷，第5题）关于图3所示的电和磁知识，下列说法错误的是（）A.电动机是利用了通电导体在磁场中受到力的作用来工作的B.有金属外壳的家用电器外壳不接地会有安全隐患C.梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D.磁悬浮列车是利用电流的磁效应来工作的8.（2017浙江金华，第11题）在探究影响电磁铁磁性强弱的因素时，小科设计了如图所示的电路。
下列相关说法不正确的是（）A．电磁铁A、B上方都是S极B．通过电磁铁A和B的电流相等C．电磁铁A的磁性强于电磁铁B的磁性D．向右移动滑片P，电磁铁A、B磁性都减弱9．（2017四川南充，第8题）下列说法正确的是（）A．宋代沈括最早对地磁偏角现象进行了描述B．乔布斯发明了电话C．法拉第发现了电流的磁效应D．奥斯特发明了发电机10．（2017山东烟台，第7题）小红梳理反思了“磁场和磁感线”相关知识，她归纳整理如下，其中正确的有（）①磁场看不见摸不着，但是可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁感线是铁屑组成的④地磁场的磁感线是从地球南极附近发出回到北极附近．A．①④ B．②③ C．①② D．②④11. （2017山东烟台，第10题）在探究通电螺线管的实验中，小明连接了如图所示的电路，通电螺线管M端放有一小磁针，闭合开关，移动滑动变阻器的滑片，下面说法正确的是（）A．通电螺线管M端为S极B．小磁针N极指向水平向右C．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性增强D．若滑动变阻器的滑片P向b端移动，通电螺线管的磁性减弱12. （2017湖南长沙，第25题）小天利用手中的条形磁体做了以下小实验，其中结论正确的是（）A.条形磁体能够吸引小铁钉B.同名磁极相互吸引C.将条形磁体用细线悬挂起来，当它在水平面静止时北极会指向地理南方D.条形磁体与小磁针之间隔了一层薄玻璃后就不可能有相互作用了13.（2017天津，第6题）图3中磁体两极间磁感线的画法正确的是（）A14.（2017山东青岛，第2题）第一个发现“电流磁效应”的科学家是：A.法拉第B.安培C.牛顿D.奥斯特15.16.17.18.19.20.21.22.23.24.25.二、填空简答题1. （2017四川成都，第21题）探究“通电螺线管的磁场方向”后，小蛮总结出一条规则；如图9所示，如果电流沿着我右臂弯曲的方向，那么我左手指的那一端就是螺线管的极对一个以制好的电磁铁可以通过来控制电磁铁磁性的有无。
【答案】N 电路的通断2.3.4.5.6.7.8.9．10．11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.三、作图题1.（2017四川德阳，第16题）请在图中标出通电螺线管和小磁针的S极．【解析】（1）电流从螺线管的右端流入，左端流出，结合线圈的绕向，利用安培定则可以确定螺线管的右端为N极，左端为S极．（2）小磁针静止时，由于受到通电螺线管的作用，小磁针的N极一定靠近螺线管的S极，即小磁针的左端为N极，右端为S极．【答案】2. （2017四川自贡，第25题）如图乙所示，小磁针静止在通电螺线管右侧，请标出通电螺线管的N级、磁感线方向和小磁针的N极。
图乙【答案】3. （2017山东泰安，第29题）在图中，标出闭合开关后通电螺旋管和小磁针的N、S极。
【答案】4. （2017重庆A卷，第14题）根据图11中螺线管的电流I的方向，在右端虚线框内标出螺线管的“N”极或“S”极。
【答案】【考点】考点25：磁现象电生磁5. (2017广东广州，第22题)（1）如图21，通电线圈的B端与磁铁N级相吸，则A端时（“N”或“S”）极。
请在图22中以线代替导线，连接线圈与电池，让线圈的B端与磁铁N极相斥。
【答案】（1）N 如图所示6. (2017江苏盐城，第21题)在图中标出消磁针的磁极，并画出通过小磁针中的一条磁感线。
【答案】如图所示7.7.（2017四川内江，第22题）如图所示，地球是一个巨大的磁体，在它周围空间中存在地磁场。
它的磁场分布与条形磁铁相似。
请在图中大致画出地球外部空间地磁场的磁感线分布示意图，并在每条磁感线上标出方向（至少画6条磁感线)【答案】如图所示8.（2017江苏扬州，第23题）如图乙，根据小磁针的指向，标出螺线管的N、S极和电流方向。
【答案】如图所示9.（2017山东青岛，第（Ⅱ）卷第14题）问题解决——设计“超重报警器”：小雨想利用电磁继电器自制一种“超重报警器”。
要求：当物重达到150N时，电铃响报警，反之绿灯亮显示正常。
他找来以下器材：电磁继电器（部分电路已接好），轻质硬刻度尺、电铃、绿灯、滑轮各一个，线绳和导线若干，一根轻质硬弹簧，一端已经固定，另一端连接触点P，弹簧的最大伸长量与触点P、M之间的距离相等，弹簧能承受的最大拉力为50N。
请利用上述器材帮小雨制作“超重报警器”，在虚线框中完成装置设计，并简述工作过程。
【答案】如图所示9.（2017江苏南京，第20题）如图丙所示，闭合开关，小磁针静止在通电螺线管正下方。
在图中虚线上用箭头标出磁感线方向并标出电源的正极。
【答案】9.（2017江苏苏州，第23题）图丁中，标出通电螺线管的N极和磁感线的方向．【答案】如图所示四、实验探究题1. （2017山东济宁，第19题）（2）小可在用图2所示的实验探究线圈数对电磁铁磁性强弱的影响时，将两个匝数不同的电磁铁串联接入电路，其好处是．利用此实验电路也能研究电流大小对电磁铁磁性强弱的影响，接下来的操作应该是．【答案】（2）控制电流相同；移动滑动变阻器，改变电流的大小．【解析】（2）将两个匝数不同的电磁铁串联接入电路，其好处是控制电流相同；研究电流大小对电磁铁磁性强弱的影响，应通过移动滑动变阻器来改变电路中的电流．2. （2017山东枣庄，第22题）物理学中，用磁感应强度（用字母B表示）来描述磁场的强弱，国际单位是特斯拉（用字母T表示），磁感应强度B越大表示磁场越强；B=0表明没有磁场．有一种电阻，其阻值大小随周围磁感应强度的变化而变化，这种电阻叫磁敏电阻，为了探究电磁铁磁感应强度的大小与哪些因素有关，小超设计了如甲、乙两图所示的电路，图甲中电源电压恒为6V，R为磁敏电阻，图乙中的电磁铁左端靠近且正对图甲中的磁敏电阻R1磁敏电阻R的阻值随周围磁感应强度变化的关系图象如图丙所示．（1）当图乙S2断开，图甲S1闭合时，磁敏电阻R的阻值是Ω，电流表的示数为mA．（2）闭合S1和S2，图乙中滑动变阻器的滑片P向右移动时，小超发现图甲中的电流表的示数逐渐减小，说明磁敏电阻R的阻值变，电磁铁的磁感应强度变．（3）闭合S1和S2，图乙中滑动变阻器的滑片P保持不动，将磁敏电阻R水平向左逐渐远离电磁铁时，小超将测出的磁敏电阻与电磁铁左端的距离L、对应的电流表的示数I及算出的磁感应强度B同时记录在下表中，请计算当L=5cm时，磁敏电阻R所在位置的磁感应强度B=T．L/cm 1 2 3 4 5 6I/mA 10 12 15 20 30 46B/T 0.68 0.65 0.60 0.51 0.20（4）综合以上实验可以看出：电磁铁磁感应强度随通过电流的增大而；离电磁铁越远，磁感应强度越．【答案】（1）100；60；（2）大；强；（3）0.40；（4）增大；弱．【解析】（1）当图乙S2断开，图甲S1闭合时，即磁场强度为零，据图2可知，此时的R=100Ω，故此时电路中的电流是：I===0.06A=60mA；（2）闭合开关S1和S2，图乙中滑动变阻器的滑片P向右移动，滑动变阻器电阻变小，电流变大磁场变强，图甲中电流表的示数逐渐减小，即R的电阻变大，据此分析可知：磁感电阻R处的磁感应强度B逐渐增强；（3）x=5cm时，对于图表得出电流是30mA，据欧姆定律可知，R′===200Ω，故对应磁场的强度是0.40T；（4）综合以上实验数据，分析（2）中的表格数据可以得出“电磁铁外轴线上磁感应强度随电磁铁电流的增大而增大，离电磁铁越远，磁感应强度越弱；3. （2017浙江绍兴，第28题）把超强磁铁分别吸附在干电池的正负极两端，制成电磁动力“小车”，并将它放入铜质螺线管中，如图甲，“小车”就能沿着螺线管运动。
