中考物理压轴题训练磁现象电生磁

电生磁【学习目标】1.认识电流的磁效应，初步了解电与磁之间的某种联系；2.会判断通电螺线管两端的极性或通电螺线管的电流方向；3.了解什么是电磁铁，知道电磁铁的特性和工作原理；4.了解影响电磁铁磁性强弱的因素；5.了解电磁继电器的结构和工作原理。

【要点梳理】要点一、电生磁1、电流的磁效应：（1）通电导体和磁体一样，周围存在着磁场，即电流具有磁效应。

（2）电流周围的磁场方向与通过导体的电流方向有关。

2.通电螺线管的磁场：（1）螺线管：用导线绕成的螺旋形线圈叫做螺线管。

（2）安培定则：假设用右手握住通电导线，大拇指指向电流方向，那么弯曲的四指就表示导线周围的磁场方向，如图甲所示。

假设用右手握住通电螺线管，弯曲的四指指向电流方向，那么大拇指的指向就是通电螺线管内部的磁场方向，如图乙所示。

要点诠释：1.奥斯特实验的重大意义是首次揭示了电和磁之间的联系，对磁现象的“电”本质的研究提供了有力的证据。

（2）安培定则：用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N 极，如图所示。

要点二、电磁铁电磁继电器1.电磁铁：内部有铁心的螺线管叫做电磁铁。

电磁铁在电磁起重机、电铃、发电机、电动机、自动控制上有着广泛的应用。

2.电磁铁的磁性：（1）电磁铁磁性的有无，完全可以由通断电来控制。

（2）电磁铁磁性的强弱可以由电流的大小、线圈匝数控制。

3.电磁继电器：（1）结构：具有磁性的电磁继电器由控制电路和工作电路两部分组成。

控制电路包括低压电源、开关和电磁铁，其特点是低电压、弱电流的电路；工作电路包括高压电源、用电器和电磁继电器的触点，其特点是高电压、强电流的电路。

（2）原理：电磁继电器的核心是电磁铁。

当电磁铁通电时，把衔铁吸过来，使动触点和静触点接触（或分离），工作电路闭合（或断开）。

当电磁铁断电时失去磁性，衔铁在弹簧的作用下脱离电磁铁，切断（或接通）工作电路。

从而由低压控制电路的通断，间接地控制高压工作电路的通断，实现远距离操作和自动化控制。

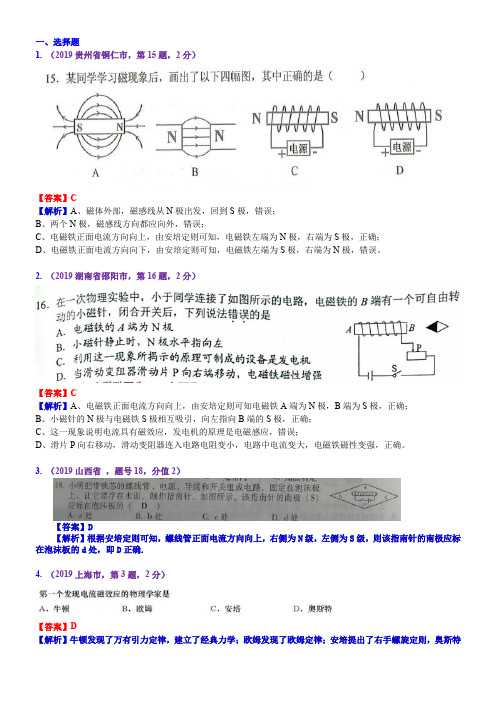

一、选择题1.（2019贵州省铜仁市，第15题，2分）【答案】C【解析】A、磁体外部，磁感线从N极出发，回到S极，错误；B、两个N极，磁感线方向都应向外，错误；C、电磁铁正面电流方向向上，由安培定则可知，电磁铁左端为N极，右端为S极，正确；D、电磁铁正面电流方向向下，由安培定则可知，电磁铁左端为S极，右端为N极，错误。

2.（2019湖南省邵阳市，第16题，2分）【答案】C【解析】A、电磁铁正面电流方向向上，由安培定则可知电磁铁A端为N极，B端为S极，正确；B、小磁针的N极与电磁铁S极相互吸引，向左指向B端的S极，正确；C、这一现象说明电流具有磁效应，发电机的原理是电磁感应，错误；D、滑片P向右移动，滑动变阻器连入电路电阻变小，电路中电流变大，电磁铁磁性变强，正确。

3.（2019山西省，题号18，分值2）【答案】D【解析】根据安培定则可知，螺线管正面电流方向向上，右侧为N级，左侧为S级，则该指南针的南极应标在泡沫板的d处，即D正确.4.（2019上海市，第3题，2分）【答案】D【解析】牛顿发现了万有引力定律，建立了经典力学；欧姆发现了欧姆定律；安培提出了右手螺旋定则，奥斯特第一个发现了电流的磁效应，本题选D。

5.（2019云南省昆明市，题号2，分值3）【答案】A【解析】通电螺线管的磁性强弱与线圈匝数、电流大小、有无铁芯灯因素有关；要使螺线管吸引更多的铁钉，需要使其磁性增强，可以在纸筒中插入铁芯、增大线圈匝数、增大电流等，故A增强、B、C错误；将电源正负极对调，只能改变通电线圈的极性，而不能改版其磁性强弱，故D错误.6.（2019山东省潍坊市，题号8，分值3）如图所示，一条形磁铁静止在粗糙的水平桌面上，通电螺线管与条形磁铁处于同一水平面上，并靠近。

开关闭合后，滑片P向下滑动的过程中，条形磁铁始终保持静止。

对条形磁铁所受摩擦力的判断，下列说法中正确的是（）A．摩擦力减小，方向水平向左B．摩擦力减小，方向水平向右C．摩擦力增大，方向水平向左D．摩擦力增大，方向水平向右【答案】D【解答】解：由安培定则得，电磁铁左端为N极，右端为S极，则与条形磁铁的异名极相对，相互吸引，则条形磁铁受到电磁铁向左的吸引力，因条形磁铁始终保持静止，所以它受到的吸引力和桌面给它的摩擦力是一对平衡力，大小相等，方向相反，所以条形磁铁受到的摩擦力的方向是向右的；当滑片逐渐向下移动时，连入电路的电阻逐渐减小，由欧姆定律可得线圈中电流逐渐变大，则磁场逐渐变强，条形磁铁受到电磁铁的吸引力逐渐变大，因条形磁铁受的是平衡力，故摩擦力的大小也会逐渐增大。

一、选择题1．以下物理规律是由丹麦物理学家奥斯特首先发现的是（）A．通电导体周围存在着磁场B．地磁南极在地理北极附近C．电磁感应现象D．电流通过导体产生热量与电流、电阻、时间的关系2．关于磁场和磁感线，下列说法中错误的是（）A．磁场是有方向的B．磁感线只是用来描述磁场的一些假想曲线C．地球的磁场叫做地磁场D．地理的北极就是地磁场的北极3．如图所示，是小安同学自制的一个实验装置，他把带绝缘层的导线绕在塑料管外，导线两端连接着小灯泡，形成闭合电路，管内封闭一个强磁体，沿图中所示方向来回快速摇动装置，小灯泡发光。

以下说法正确的是（）A．灯丝中电流方向保持不变B．实验现象表明磁能生电C．该现象类似于电磁铁D．此装置与电动机原理相同4．下列图中能够说明电动机工作原理的实验装置是（）A．B．C．D．5．如图所示，电磁铁的左端固定，条形磁铁固定于条形磁铁小车上，闭合开关，小车向右运动，下列分析正确的是（）A．电磁铁左端是N极B．条形磁铁左端是N极C．小车向右运动是因为异名磁极相互排斥D．对调电源正负极，再次闭合开关，小车运动方向不变6．在物理实践活动中，小明设计了一款“智能照明灯”，其电路原理图如图所示，光线较R为定值电阻，R为光敏暗时灯自动发光，光线较亮时灯自动熄灭，已知电源电压恒定，电阻其阻值随光照强度的增大而减小。

下列说法正确的是（）A．电磁铁的上端为S极B．灯应设计在A和B两接线柱之间C．当光照强度增强，控制电路的电流变小D．增大定值电阻R的阻值可以使灯早晨时提前熄灭7．“磁生电”的现象叫电磁感应现象。

图中所示的器件中，工作时利用了电磁感应现象的是（）A．司南B．小电动机C．电铃D．手摇发电机8．如图所示，把一根直导体ab放在磁体的磁场中，导体两端通过光滑金属导轨与电源、开关、滑动变阻器相连。

实验中，当闭合开关时，导体ab向左运动，则下列说法错误的是（）A．若交换磁体的S，N极或交换电源的正、负极，导体ab受力方向改变，导体ab向右运动B．若同时交换磁体的S，N极和电源的正、负极，导体ab受力方向不改变，导体ab向左运动C．法拉第利用这个原理发明了发电机D．此过程电能减少，机械能增加，是电能转化成了机械能9．春秋战国时期，在华夏大地上就出现了有关吸铁磁石的记载。

一、选择题1.（2017安徽省，15，3）如图所示的装置中，当开关S闭合后，下列判断正确的是（）A.通电螺线管外A点的磁场方向向左B.通电螺线管的左端为N极C.向左移动滑片P，通电螺线管的磁性减弱D.小磁针静止后，其N极的指向沿水平向右【答案】B【解析】根据安培定则可判断，通电螺线管左端为N极，右端为S极。

A点的磁场方向向右，故A错误；通电螺线管左端为N极，故B正确；向左移动滑片P，电路中电流增大，通电螺线管磁性增强；小磁针静止后，由磁极间相互作用可知N极指向沿水平向左，故D错误。

2.（2017四川省自贡市，4，2分）许多自动控制的电路中都安装有电磁铁。

有关电磁铁，下列说法中正确的是（）A、电磁铁的铁芯，可以用铜棒代替B、电磁继电器中的磁体，可以使用永磁铁C、电磁铁磁性的强弱只与电流的大小有关D、电磁铁是根据电流的磁效应制成的【答案】D【解析】电磁铁的铁芯用磁性材料，铜不是磁性材料，A错误；电磁继电器中的磁铁的磁性应有时有，有时无所以不能用永磁体，B错误；电磁铁的磁性的强弱与电流的大小和线圈的匝数有关，C错误；故选D.3.（2017浙江省湖州市，题号10，分值3）在科学学习中，当我们需要研究看不见的现象或不易测量的科学量时，就必须设法寻找由该对象产生的各种可见的效应，由此来判定该对象的存在、大小等情况，这种研究方法为转换法。

下列研究方法不．属于转换法的是（）【答案】A【解析】A．通过CO2分子模型认识CO2分子结构利用了模型法；B．把小树受到力的作用转换成小树弯曲来认识，利用了转换法；C．磁场转换成通过小磁针受力发生偏转来认识，利用了转换法；D．电磁铁磁性强弱转换成电磁铁吸引大头针的多少来判断，利用了转换法。

4.（2017江西省，17，3分）如图12所示，是将绝缘导线缠绕在指南针上而制成的简易电流计。

现将导线的两端接到电源两极，磁针发生了偏转，下列关于该装置说法正确的是（）A、该简易电流计是利用了电磁感应现象制成的B、若将电源的两极对调，则磁针会反向偏转C、若断开电路，则磁针回到原来的位置D、若断开电路，则磁针静止时，其S极将指向地理南极附近【答案】B C D【解析】将绝缘导线缠绕在指南针上通电后，会产生磁场，这个磁场对小磁针会产生力的作用，使小磁针转动。

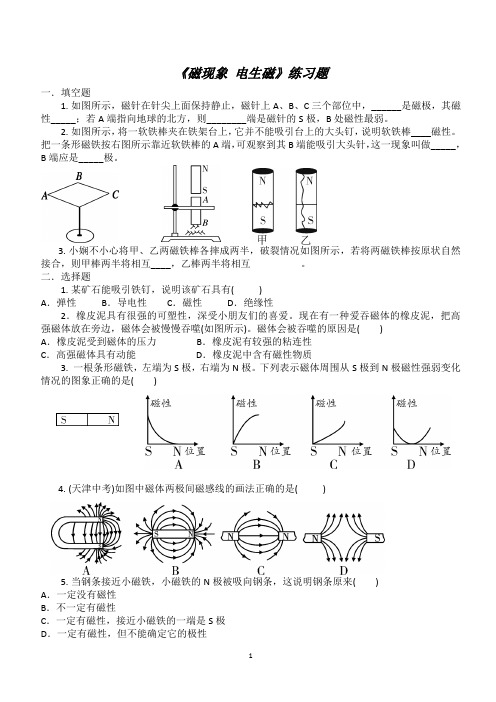

《磁现象电生磁》练习题一．填空题1.如图所示，磁针在针尖上面保持静止，磁针上A、B、C三个部位中，______是磁极，其磁性_____；若A端指向地球的北方，则________端是磁针的S极，B处磁性最弱。

2.如图所示，将一软铁棒夹在铁架台上，它并不能吸引台上的大头钉，说明软铁棒____磁性。

把一条形磁铁按右图所示靠近软铁棒的A端，可观察到其B端能吸引大头针，这一现象叫做_____，B端应是_____极。

3.小娴不小心将甲、乙两磁铁棒各摔成两半，破裂情况如图所示，若将两磁铁棒按原状自然接合，则甲棒两半将相互____，乙棒两半将相互。

二．选择题1.某矿石能吸引铁钉，说明该矿石具有( )A．弹性B．导电性C．磁性D．绝缘性2．橡皮泥具有很强的可塑性，深受小朋友们的喜爱。

现在有一种爱吞磁体的橡皮泥，把高强磁体放在旁边，磁体会被慢慢吞噬(如图所示)。

磁体会被吞噬的原因是( )A．橡皮泥受到磁体的压力B．橡皮泥有较强的粘连性C．高强磁体具有动能D．橡皮泥中含有磁性物质3. 一根条形磁铁，左端为S极，右端为N极。

下列表示磁体周围从S极到N极磁性强弱变化情况的图象正确的是( )4.(天津中考)如图中磁体两极间磁感线的画法正确的是( )5.当钢条接近小磁铁，小磁铁的N极被吸向钢条，这说明钢条原来( )A．一定没有磁性B．不一定有磁性C．一定有磁性，接近小磁铁的一端是S极D．一定有磁性，但不能确定它的极性6. 甲、乙两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，那么( ) A．甲、乙都是N极B．甲是S极，乙是N极C．甲、乙都是S极D．甲是N极，乙是S极7. 如图所示，a、b、c三根铁棒中有一根没有磁性，则这一根可能是( )A．a B．b C．c D．都有可能8.甲铁棒能吸引小磁铁，乙铁棒能排斥小磁针，若甲、乙铁棒相互靠近，则两铁棒( ) A．一定互相吸引B．一定互相排斥C．可能无磁力的作用D．可能互相吸引，也可能排斥9. 要改变通电螺线管的极性，可以( )A．改变电流的方向B．增加螺线管的匝数C．减小电流D．在螺线管内加入铁芯10. 如图所示，通电螺线管周围的小磁针静止时，小磁针指向不正确的是( )A．a B．b C．c D．d11. (烟台中考)如图所示的电路中，根据小磁针静止时的指向可知( )A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源正极C．a端是通电螺线管的N极，c端是电源负极D．b端是通电螺线管的N极，d端是电源负极12.(舟山中考)如图是奥斯特实验的示意图，有关分析正确的是( )A．通电导线周围磁场方向由小磁针的指向决定B．发生偏转的小磁针对通电导线有力的作用C．移去小磁针后的通电导线周围不存在磁场D．通电导线周围的磁场方向与电流方向无关13. (多选)如图所示，电源、滑动变阻器与螺线管相连。

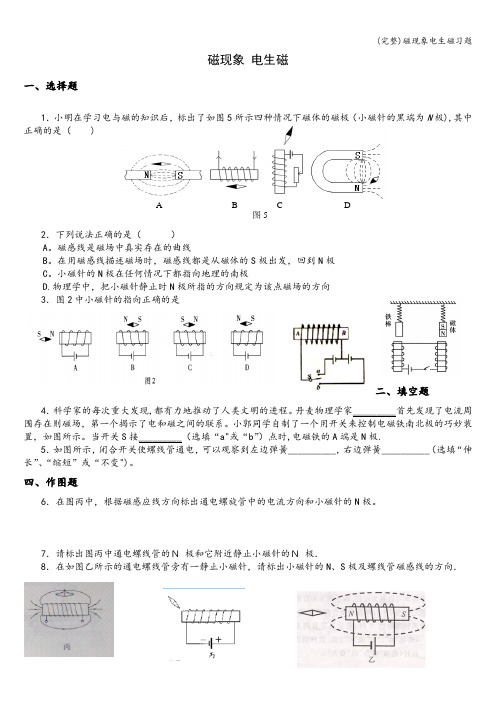

磁现象电生磁一、选择题1．小明在学习电与磁的知识后，标出了如图5所示四种情况下磁体的磁极（小磁针的黑端为N极),其中正确的是（ )A B C D图52．下列说法正确的是（）A。

磁感线是磁场中真实存在的曲线B。

在用磁感线描述磁场时，磁感线都是从磁体的S极出发，回到N极C。

小磁针的N极在任何情况下都指向地理的南极D.物理学中，把小磁针静止时N极所指的方向规定为该点磁场的方向3．图2中小磁针的指向正确的是二、填空题4．科学家的每次重大发现,都有力地推动了人类文明的进程。

丹麦物理学家_________首先发现了电流周围存在则磁场，第一个揭示了电和磁之间的联系。

小郭同学自制了一个用开关来控制电磁铁南北极的巧妙装置，如图所示。

当开关S接_________（选填“a"或“b”）点时,电磁铁的A端是N极.5．如图所示，闭合开关使螺线管通电，可以观察到左边弹簧__________，右边弹簧__________（选填“伸长”、“缩短”或“不变")。

四、作图题6．在图丙中，根据磁感应线方向标出通电螺旋管中的电流方向和小磁针的N 极。

7．请标出图丙中通电螺线管的Ｎ极和它附近静止小磁针的Ｎ极．8．在如图乙所示的通电螺线管旁有一静止小磁针，请标出小磁针的N、S极及螺线管磁感线的方向．9．小磁针放在两通电螺线管之间，静止时处于如图丙所示的位置，请完成螺线管B的绕线，并标出电流的方向。

10．如图所示，根据闭合开关后小磁针N极静止时的指向,标出电源的正极，并用箭头标出磁感线的方向。

11．根据图9中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。

12．在图11中，请根据通电螺线管左端小磁针静止时的指向,标出螺线管的S极、磁感线的方向及螺线管线圈中的电流方向。

13．用铁钉和带有绝缘层的导线自制一个电磁铁，要使铁钉帽那端为N极,画出铁钉上导线的绕发。

（绕线画3至5圈）14．根据图丙中小磁针静止时的位置，标出通电螺线管中的电流方向.15．在上图电源左右两内里的括号中用“+”或“一”标出电源的正负极。

一、选择题1．直流电动机工作时，换向器自动改变线圈中电流方向的位置是（）A．线圈刚越过平衡位置B．线圈转到任意位置C．线圈平面与磁感线平行D．线圈平面与磁感线成45°角2．直升飞机拖曳着一根很长的金属线，沿海面水平地从东向西飞行，金属线的下端与海面海水接触。

下列说法中正确的是（）A．金属线中有直流电B．金属线中有交流电C．金属线中没有感应电流D．与电动机的工作原理是一样的3．如图所示，下列关于磁现象的分析中，说法正确的是（）A．甲图中，在条形磁铁周围撒上铁屑后轻敲玻璃板，所观察到的是条形磁铁的磁感线B．乙图中，U形磁铁靠近磁极处的磁感线分布比较密，说明靠近磁极处的磁场比较弱C．丙图中，地面附近能自由转动的小磁针静止时，N极指向地理南极附近D．丁图中，导体通电后小磁针发生了偏转，说明通电导体周围存在着磁场4．图中为关于电和磁的实验，下列叙述不正确的是（）A．图甲实验说明电流周围存在磁场B．图乙实验演示的是电动机的工作原理C．图丙实验说明磁场对电流有力的作用D．图丁实验演示的是异名磁极相互吸引5．当你唱卡拉OK时，要用到话筒（麦克风），下图是动圈式话筒构造示意图，当你对着话筒说话或唱歌时，产生的声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈在磁场中的这种运动，能产生随着声音的变化而变化的电流，下列设备与动圈式话筒工作原理相同的是（）A．B．C．D．6．下列运用科学方法的实例中，错误的是（）A．在电阻不变时，探究电流与电压关系，运用了控制变量法B．研究气体分子模型时将操场上的同学想象成气体分子，运用了模型法C．通过磁体周围的小磁针指向发生变化说明磁体周围存在着磁场，运用了转换法D．通电导线的磁场十分弱，利用通电螺线管可以增强电流的磁场，运用了缺点列举法7．图甲是一种磁悬浮地球仪，图乙是其内部结构示意图，底座里面有一个电磁铁，可使内部有磁体的地球仪悬浮在空中。

下列关于地球仪内部磁铁a端磁极的判断正确的是（）A．S极B．N极C．N极或S极D．无法判断8．如图所示，用细线将螺线管沿东西方向水平悬挂起来，当给导线通电时发生的现象是（）A．螺线管静止不动B．螺线管转动，最后A端指向地理的北方C．螺线管转动，最后A端指向地理的南方D．螺线管转动，最后A端可能指向任何方向9．关于磁场和磁现象，下列说法正确的是（）A．磁感线是磁体周围真实存在的曲线B．磁场一定会对放入其中的物体有力的作用C．磁感线密集的地方磁场强，磁感线可以相交D．磁场中某点磁场方向为磁感线上该点的切线方向10．关于图所示电与磁相关知识四幅图的分析，其中错误的是（）A．图a说明磁场对电流有作用力B．图b装置原理可以制造电动机C．图c探究电流的磁效应，是电磁起重机的原理D．图d说明通电导线周围有磁场11．图所示为中国科技馆的“球吸”展项。

1.2.1 电生磁现象1(2分). 下列物体不能产生磁场的是（）A．地球B．指南针C．木棒D．通电导体2(2分). 下列器材中，可以用来判断电流的方向的是（）A．小磁针B．小灯泡C．电阻箱D．开关3(2分). 通电直导线周围磁感线的环绕方式如图所示，则导线中自由电子定向移动的方向是（）A．从A到BB．从B到AC．顺时针环绕导线运动D．逆时针环绕导线运动4(2分). 如图是奥斯特实验的示意图，下列有关分析正确的是（）A．通电导线周围磁场方向由小磁针的指向决定B．发生偏转的小磁针对通电导线有力的作用C．移去小磁针后的通电导线周围不存在磁场D．通电导线周围的磁场方向与电流方向无关5(2分). 研究“通电导体周围存在磁场”的实验如图所示，以下观点正确的是（）A．断电时，静止的小磁针N极指向地理南极附近B．通电时，导线周围真实存在着磁感线C．法拉第通过此实验首先发现电与磁之间存在联系D．要使小磁针偏转方向相反，将电池正负极对调即可6(2分). 如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是（）A．通电螺线管外A点的磁场方向向右B．通电螺线管的左端为S极C．小磁针一直保持静止D．小磁针N极向左转动7(8分). 1820 年，丹麦物理学家______发现了电流的磁现象。

通电导线周围存在磁场，电流产生的磁场方向与____方向有关。

直线电流磁场的磁感线是环绕导线的______，距离直线电流越近，磁场越____。

8(1分). 挂有铁球的弹簧测力计在电磁铁的上方（如图所示）。

现将开关S闭合，则弹簧测力计的示数将____（填“变小”或“变大”）。

9(4分). 如图所示，给直导线通电时，其下方的小磁针发生偏转，这说明通电导体周围存在着____；在直导线正下方的不同位置，小磁针静止的N极与其指向相同，说明该区域________相同。

10. 如图所示，将一根直导线放在静止的小磁针的正上方，并与小磁针平行。

接通电路后，观察到小磁针偏转。
